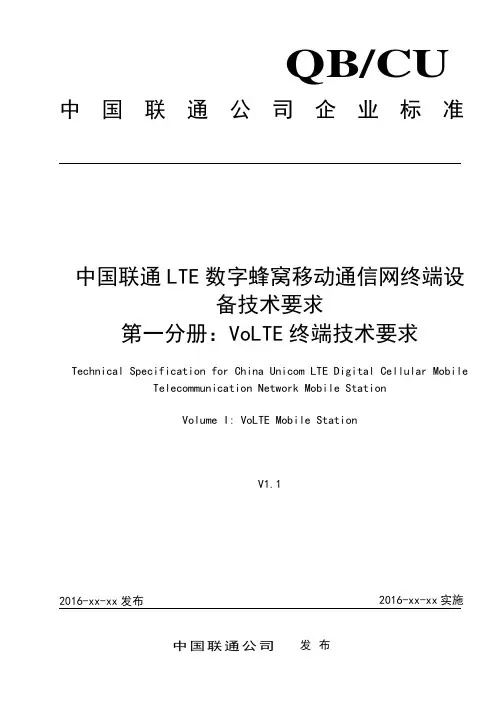

中国联通LTE数字蜂窝移动通信网终端设备技术要求 第一分册 VoLTE终端技术要求 v1.1
QB/CU 中国联通公司企业标准中国联通LTE数字蜂窝移动通信网终端设备技术要求第一分册：VoLTE终端技术要求Technical Specification for China Unicom LTE Digital Cellular Mobile Telecommunication Network Mobile StationVolume I: VoLTE Mobile StationV1.12016-xx-xx发布2016-xx-xx实施目次目次 (I)前言 (II)中国联通LTE数字蜂窝移动通信网终端设备技术要求第一分册VoLTE终端技术要求v1.1 (1)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (2)4 概述 (3)4.1 VoLTE终端设备在接入系统逻辑结构中的位置 (3)5卡槽要求 (4)6 VoLTE终端基本配置要求 (4)7 VoLTE终端功能要求 (4)7.1 基本功能要求 (4)7.1.1 无线功能要求 (4)7.1.2 IMS控制面要求 (6)7.1.3 IMS媒体面要求 (7)7.1.4 SRVCC (8)7.1.5 语音方案选择策略要求 (9)7.2 VoLTE业务要求 (9)7.2.1 语音业务要求 (9)7.2.2 视频业务要求 (10)7.2.3 短消息要求 (10)7.2.4 补充业务要求 (11)7.2.5 并发业务能力要求 (12)7.2.6 互通要求 (12)7.2.7 IMS紧急呼叫要求 (12)7.2.8 人机界面要求 (12)7.2.9 APN参数设置要求 (13)附录A（资料性附录）修订记录 (13)前言本标准的制定是为保证中国联通公司VoLTE终端能满足中国联通VoLTE网络需求，并为终端设备的开发生产提供依据。
本标准规定中国联通VoLTE终端设备基本测试方法。
本标准的附录为规范的组成部分，如无特殊说明和本规范正文具有同等约束力。
本标准是中国联通LTE数字蜂窝移动通信网终端设备的系列标准之一，该系列标准的名称及结构如下：a) 《中国联通LTE数字蜂窝移动通信网终端设备技术规范总册：总体技术要求 V4.0》；b) 《中国联通LTE数字蜂窝移动通信网终端设备测试规范总册：总体测试规范 V4.0》；c）《中国联通LTE数字蜂窝移动通信网终端设备技术要求第一分册 VoLTE终端技术要求v2.0》；d）《中国联通LTE数字蜂窝移动通信网终端设备测试规范第一分册 VoLTE终端测试规范v2.0》今后，中国联通将根据LTE业务和功能的发展需要，不断更新和增加相应分册。
【VIP专享】LTE CPE终端规格书
深圳拓实科技LTE CPE终端设备规格书一、产品外形二、网络技术2.1频段支持TD-LTE和FDD-LTE两种4G模式，不需支持语音业务。
2.2终端等级终端支持Category 3（峰值速率: DL 100Mbps, UL 50Mbps)或以上能力，上下行峰值速率达到UL/DL：50 Mbps/100Mbps能力。
在FDD-LTE网络20MHZ带宽，MIMO(2×2）的配置时，终端达到95Mpbs以上的下行实测峰值速率和45Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHZ带宽，采用UL:2/DL:2，特殊子帧采用10:2:2，MIMO（2×2）的配置时，终端达到60Mpbs以上的下行实测峰值速率和17Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHZ带宽，在网络采用UL:1/DL:3，特殊子帧采用10:2:2，MIMO（2×2）的配置时，终端达到80Mpbs以上的下行实测峰值速率和8Mpbs以上的上行实测峰值速率。
三、接口部分接口描述网络接口2个RJ45，LAN口支持POE供电USB标准USB2.0按键开关恢复出厂按钮卡座标准自弹式SIM卡座DC口DC12-18V 1APCIE接口4G模块插槽开关电源开关指示灯1个电源指示灯，2个网口指示灯，1个4G状态指示灯，1个USB接口指示灯四、天线增益可选支持高增益天线，天线增益10dBi以上。
支持SMA-J1.5接口标准。
接受灵敏度要求高于-96dBm@10MHz。
五、终端硬件性能5.1 LTE CPE 终端逻辑结构图图 CPE终端逻辑结构图USBLAN*4终端设备能进行无线信号收发、基带处理MT 设备(MobileTermination)和一个或多个可拆卸的、可以保存数据、程序和安全身份识别的智能卡USIM 。
5.2硬件规格总体CPE 的硬件设计稳定可靠，能够全面满足本标准所提出的性能指标要求，并且具有良好的扩展性。

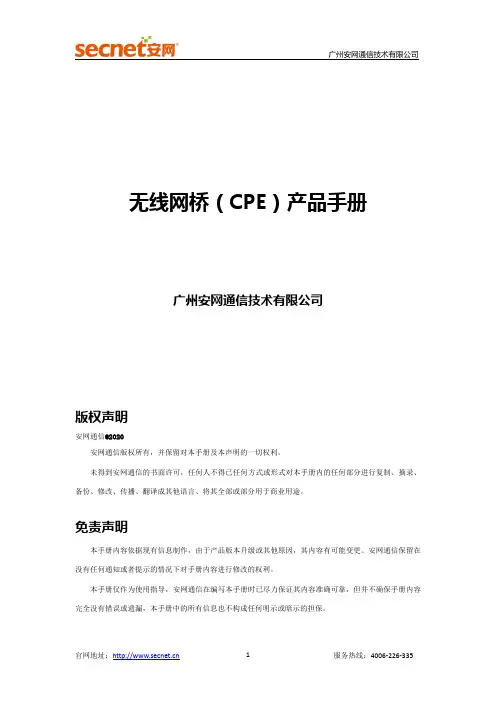

广州安网通信技术有限公司 无线网桥（CPE）WAP-1204W 产品手册说明书
无线网桥（CPE）产品手册广州安网通信技术有限公司版权声明安网通信@2020安网通信版权所有，并保留对本手册及本声明的一切权利。
未得到安网通信的书面许可，任何人不得已任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
免责声明本手册内容依据现有信息制作，由于产品版本升级或其他原因，其内容有可能变更。
安网通信保留在没有任何通知或者提示的情况下对手册内容进行修改的权利。
本手册仅作为使用指导，安网通信在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
无线网桥（CPE）WAP-1204W产品手册(适用于WAP-1209W)一、产品介绍WAP-1204W是一款工作在2.4G频段、支持802.11N技术的高性能企业级网桥产品。
独特的数码管配对技术，无需电脑配置，轻松完成点对点、点对多点（8点以内）设备的配对。
百兆网络接口，2.4G802.11N MIMO技术无线处理速度最高可达300Mbps。
供电方式灵活，支持24V PoE网线供电及12V1A DC本地供电，网线供电距离可达50-70米（与网线材质有关）。
采用室外IP65防风、防雨、防尘、防晒防护等级外壳设计，轻松适应户外各种恶劣环境。
内置5dBi双极化板状天线，安装简单快捷。
具有高性能、高增益、高接收灵敏度、高带宽等特点，大大增强了无线传输性能及稳定性，主要适用电梯监控等场所。
二、产品特性超高性价比的硬件配置企业级的主控芯片，工业级电路设计，支持IEEE802.11b/g/n协议，可提供300Mbps无线接入速度以及100Mbps以太网交换处理速度。
优秀的抗高低温设计，充分保障用户网络数据在极限环境能够实时、长期、稳定、高效能地传输，提升用户体验。
强大的无线覆盖能力采用高功率和高接收灵敏度的电路设计，大大增强了无线传输的距离，提高无线传输的性能和稳定性。
LTECPE终端规格书
深圳拓实科技LTE CPE终端设备规格书一、产品外形mcPE二、网络技术2.1频段支持TD-LTE和FDD-LTE两种4G模式，不需支持语音业务。
终端支持Category 3 （峰值速率:DL 100Mbps, UL 50Mbps）或以上能力，上下行峰值速率达到UL/DL: 50 Mbps/100Mbps能力。
在FDD-LTE网络20MHz带宽，MIMO(2x2)的配置时，终端达到95Mpbs以上的下行实测峰值速率和45Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHz带宽，采用UL:2/DL:2,特殊子帧采用10:2:2, MIMO (2x2)的配置时，终端达到60Mpbs以上的下行实测峰值速率和17Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHz带宽，在网络采用UL:1/DL:3,特殊子帧采用10:2:2, MIMO (2x2)的配置时，终端达到80Mpbs以上的下行实测峰值速率和8Mpbs以上的上行实测峰值速率。
三、接口部分四、天线增益可选支持高增益天线，天线增益10dBi以上。
支持SMA-J1.5接口标准。
接受灵敏度要求高于-96dBm@10MHz。
五、终端硬件性能5.1LTE CPE终端逻辑结构图图CPE终端逻辑结构图RAM FlashSwitchLAN*4终端设备能进行无线信号收发、基带处理MT设备(Mobile Termination)和一个或多个可拆卸的、可以保存数据、程序和安全身份识别的智能卡USIM。
5.2硬件规格总体CPE的硬件设计稳定可靠，能够全面满足本标准所提出的性能指标要求，并且具有良好的扩展性。
CPE设备的平均故障时间大于50000小时。
CPE外壳采用高性能环保塑料材质，外观美观大方，标识清晰。
5.3USB 2.0接口USB 2.0 接口一个，仅作调试接口。
支持Full Speed、Hi-Speed 速率要求。
在USB接口外接1个USB设备情况下，接口的最大工作电流不超过500mA；在USB接口下挂USB Hub的情况下，接口的最大工作电流能达到1000mA。
CPE无线宽带接入终端使用说明书（第二版）V1.00
CPE无线宽带接入终端使用说明书（第二版）欢迎使用——CPE无线宽带接入终端声明本手册由信威通信出版发行。
我们保留对本手册中所描述的任何产品进行改进而不预先通知的权利。
本手册中的所有图片仅供功能说明参考，请以实物为准。
©信威通信版权所有，未经著作权人书面许可，不得摘录、复制、翻译、注释、编辑本资料的任何内容。
本手册仅适用于信威通信生产的具有本手册第一章所示外观的CPE。
I目录1. 简介 (1)装箱清单....................................................................................1 CPE 外观....................................................................................1 技术规格....................................................................................2 2. 安装说明 (3)连接模式....................................................................................3 CPE 安装....................................................................................3 3. 故障排除 (5)指示灯........................................................................................5 常见故障及解决办法................................................................6 4. CPE 升级...................................................................................7 5. 注意事项 (8)操作环境....................................................................................8 保养维护....................................................................................8 其它注意事项. (8)11. 简介CPE 是一种极易安装使用的无线桌面式上网终端，您可以通过它方便地实现宽带无线上网功能。
华为LTE CPE eA280-204产品说明书
HUAWEI LTE CPE eA280-204 Product DescriptionIssue V1.2Date 2017-08-28Copyright © Huawei Technologies Co., Ltd. 2017. All rights reserved.No part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Huawei Technologies Co., Ltd.Trademarks and Permissionsand other Huawei trademarks are trademarks of Huawei Technologies Co., Ltd.All other trademarks and trade names mentioned in this document are the property of their respective holders.NoticeThe purchased products, services and features are stipulated by the contract made between Huawei and the customer. All or part of the products, services and features described in this document may not be within the purchase scope or the usage scope. Unless otherwise specified in the contract, all statements, information, and recommendations in this document are provided "AS IS" without warranties, guarantees or representations of any kind, either express or implied.The information in this document is subject to change without notice. Every effort has been made in the preparation of this document to ensure accuracy of the contents, but all statements, information, and recommendations in this document do not constitute a warranty of any kind, express or implied.HUAWEI TECHNOLOGIES CO., LTD.Address:HQ of HuaweiBantian, Longgang District Shenzhen 518129 People's Republic of ChinaWebsite: Email:******************Product Description ContentsContents1 Overview (4)2 Application Scenarios (6)3 Technical Specifications (8)3.1 Hardware (8)3.2 Antenna (10)3.3 Software (10)3.4 Accessories and software (13)3.4.1 LTE antenna： (13)3.4.2 WiFi antenna： (13)3.4.3 Power Adapter： (13)3.4.4 Software version： (13)4 Services and Applications (14)5 Reference Standards (15)6 Packing List (16)7 Acronyms and Abbreviations (17)1 OverviewIntroductionHuawei eA280-204 CPE is the wireless gateway of LTE. The eA280-204 can be deployedindoors to provide services such as data collection and video surveillance. CPE is short forcustomer premises equipment.The eA280-204 supports 3GPP R11/R12. The eA280-204 provides the following functions:●Data service●V oice service●Security service●Local and remote maintenance and management●Data routingHighlightsThe eA280-204 supports the following specifications:●LTE Band 31（452.5~457.5MHz，462.5~467.5MHz）●1T2R configuration●Internal LTE antenna●WLAN 2.4 GHz (802.11b/g/n) for an internal Wi-Fi antenna●WPS 2.0●2x2 MIMO●LTE DL Category 6 and UL Category 5●Two Ethernet ports●V oIP services●Dynamic Host Configuration Protocol (DHCP) and Network Address Translation (NAT)●Routing Behind MS●VxLAN●L2VPN over GRE●L2TP●Two APNs (one for voice services and the other for data services)●UE direct connecting●Soft SIM cards●Frequency lock●Firewall●IE, Firefox, Chrome, and Safari●Management on the Web UI●Device management complying with TR-069●LED indicatorsExteriorFigure 1-1 shows the exterior of the eA280-204.Figure 1-1eA280-204 exterior2 Application Scenarios The eA280-204 is designed to provide users with wireless broadband data access services in the wISP market.The eA280-204 provides LTE wireless routing and exchanges data between LTE wireless networks and wired Ethernet networks.SOHO users can set up either wired or wireless connections to the eA280-204 to achievehigh-speed services.The eA280-204 allows 32 Wi-Fi devices (2.4 GHz) to provide wireless network connections and connects to hubs and switches to form a local area network (LAN).Figure 2-1eA280-204 connected to multiple devicesThe eA280-204 provides one port for connecting a telephone to perform basic voice services.Figure 2-2eA280-204 connected to a telephone3 Technical Specifications3.1 HardwareTable 3-1 lists the hardware specifications of the eA280-204.Table 3-1Hardware specificationsIt is recommended that the eA280-204 be deployed on the live network within three months after delivery or be stored in the following environment:●Temperature: –10°C to 35°C●Relative humidity: 30% RH to 85% RHThe storage environment should be equipped with temperature, humidity, and dehumidification devicesto monitor and adjust the temperature and humidity.3.2 AntennaTable 3-2Specifications of an internal LTE antennaTable 3-3Specifications of an internal Wi-Fi antenna3.3 SoftwareTable 3-4 lists the software specifications of the eA280-204.Table 3-4Software specifications3.4 Accessories and software3.4.1 LTE antenna：3.4.2 WiFi antenna：3.4.3 Power Adapter：3.4.4 Software version：eA280-204 software version is V100R001.Product Description 4 Services and Applications4 Services and ApplicationsData ServiceThe eA280-204 provides access to LTE wireless broadband networks with high-speed dataservices.Voice ServiceThe eA280-204 can provide high-quality V oIP services by connecting to a common telephone.It can also provide supplementary services enabled on the operator side, such as call waiting,call holding, and call transferring.Security ServiceThe eA280-204 provides firewall functions which enable users to protect their computerswhen accessing the Internet.FirewallThe following firewall functions are provided:●Firewall switch: Enable or disable the firewall.●LAN MAC address filtering: Prevent devices with specified MAC addresses on a LANfrom accessing the network.●LAN IP address filtering: Prevent devices with specified IP addresses from accessingcomputers on the LAN.●URL filtering: Prevent computers on the LAN from visiting specified URLs.Local Management and MaintenanceThe eA280-204 supports local configuration to manage devices, configure networkparameters, and help ensure that the device functions properly and stably.Remote Management and MaintenanceThe eA280-204 allows users to remotely manage connected devices complying with TR-069on the Web UI.Product Description 5 Reference Standards5 Reference StandardsCommunication StandardsTable 5-1 lists the communication standards that the eA280-204 complies with.Table 5-1eA280-204 communication standardsWireless Interface ProtocolsAs to the Uu interface, the eA280-204 complies with 3GPP R11/R12.Product Description 6 Packing List6 Packing ListTable 6-1 describes the packing list for the eA280-204.Table 6-1eA280-204 packing list7 Acronyms and Abbreviations This chapter lists the acronyms and abbreviations related to the eA280-204.Table 7-1Acronyms and abbreviations。
LTE总体技术规范_V3.0-发布稿
QB/CU 中国联通公司企业标准中国联通LTE数字蜂窝移动通信网终端设备技术规范总册：总体技术要求 V3.0Technical Specification for China Unicom LTE Digital Cellular Mobile Telecommunication Network Mobile Equipment（V3.0）2015-xx-xx发布2015-xx-xx实施目次目次 (I)前言 (III)中国联通LTE数字蜂窝移动通信网终端设备技术规范总册：总体技术要求V3.0 (1)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (3)4 概述 (3)4.1 LTE终端设备的逻辑结构 (3)4.2 LTE终端设备在接入系统逻辑结构中的位置 (4)5 UE的分类 (5)6 业务 (5)7卡槽要求 (6)7.1 单卡终端的卡槽要求 (6)7.2 双卡终端的卡槽要求 (6)8 信号强度显示要求 (7)9 网络接入要求 (8)10语音数据类终端 (8)10.1 LTE多模单待终端要求 (8)10.1.1 终端定义 (8)10.1.2 LTE多模单待终端技术要求 (8)10.1.3 LTE多模单待工作模式下的互操作性能 (12)10.2 支持载波聚合的LTE多模终端要求 (32)10.2.1 系统参数 (32)10.2.2 信道复用.................................................. 错误!未定义书签。
10.2.3 调制、信道编码、交织和加扰 ................................ 错误!未定义书签。
10.2.4 资源分配和调度 (33)10.2.5 功率控制.................................................. 错误!未定义书签。
10.2.6 系统信息 (34)每个小区独立的广播系统信息，包括MIB、SIB1、SIB2、SIB3、SIB4、SIB5、SIB6等。
无线宽带终端(cpe)安装作业指导书
B 无线宽带终端安装作业指导书指导对象：前端市场安装人员作业人员基本要求：责任心强、能攀高、懂电脑基本操作一：准备1，工具准备网线钳、老虎钳、小号十字螺丝刀、小号直扳手；2，辅助物料网线（约40M/户）、水晶头（2个/户）、铁丝若干、竹竿或木棍3，环境堪查安装前需仔细勘察用户周遍环境，天线（CPE）绑定点以能获取最佳信号为标准，一般置于用户房顶，较少用户可以直接绑定在其自家窗户上，如果极少数用户因自身房屋低矮或者中间有高房遮挡，可商议选择装在邻居房顶或其他有效位置；（注意：a.网线千万不能对接,b.劣质网线会导致网络不通；）二：安装1，CPE（天线）的安装a.CPE外观及功能①复位键：加电时短按此键，CPE系统复位；长按此键，CPE恢复默认出厂设置。
请勿随意按动此键。
②S1指示灯：信号强度指示灯。
③S2指示灯：信号强度指示灯。
注：信号强时，S1，S2同时亮；信号弱时，S2单独亮；信号很弱或者没有信号时，S1,S2都不亮。
④RUN指示灯：CPE工作指示灯。
CPE正常连接到电脑，无线工作正常时，此灯闪烁。
⑤网口：连接到接线盒网口，中间需要连接网线。
b.CPE的拆装拆卸步骤：拆卸示意图打开底部固定的螺丝图1，先用手推动后面底部滑盖图2，用手掰开滑盖图3 安装步骤：安装示意图将滑盖按压在如图1所示的位置，用手推动滑盖到底图2，最后拧好固定的螺丝图3。
c.CPE需装在户外，其与用户电脑间需通过网线连接，实景图示：2，CPE与POE与电脑连接如图示：三：调试（用户电脑上）1，基本设置；a.修改电脑本地连接的IP地址：如图（除了CPE本机地址192.168.1.2不能设置，其他都可以）b.用浏览器打开CEP地址：192.168.1.2（最好用电脑系统自带的Internet Explorer浏览器），打开以后密码和用户名一样都是admin，如图：c.搜索天线信号：进入CPE设置界面以后，进入无线设置\基本设置\点击搜索，如图d.锁定天线：搜索完以后就会出现信号列表，找到XZ_dianxin_CNC_x（天线名字基站可自定义）点击选择（如没有找到可进行多次搜索），选择以后再点击保存，保存后设备会提示重启，点确定设备重启，如图：e.查看信号强度：在CPE设置界面\基本信息\无线信息，ESSID是显示所锁定的天线，信号强度值不能大于65dbm（不能小于—65dbm），一般60dbm左右就没问题了，越小越好！图上Ａ处是表示信号强度的，Ｂ处是ＣＰＥ发射信号和接受信号的强度，这个参数也很重要，百分比低了也不行，最好接近１００％．如图：锁定好天线后，通过看无线信息界面中的信号强度来调CPE的方位，直到把信号强度调到最佳为止.2，详情参看随附终端的说明书；四：其它安全作业：户外架设天线时务必注意安全，如需上用户房顶必须先作好安全防护措施，不能盲目施工，安全第一；信号强度：现有设备信号强度在-65dB以下（部分区域-68以下也可保证基本带宽）能基本保证用户带宽，施工过程中如特殊场景信号强度不够可适当加高天线高度。
LTE CPE终端规格书
深圳拓实科技LTE CPE终端设备规格书一、产品外形二、网络技术2.1频段支持TD-LTE和FDD-LTE两种4G模式，不需支持语音业务。
2.2终端等级终端支持Category 3（峰值速率: DL 100Mbps, UL 50Mbps)或以上能力，上下行峰值速率达到UL/DL：50 Mbps/100Mbps能力。
在FDD-LTE网络20MHZ带宽，MIMO(2×2）的配置时，终端达到95Mpbs以上的下行实测峰值速率和45Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHZ带宽，采用UL:2/DL:2，特殊子帧采用10:2:2，MIMO（2×2）的配置时，终端达到60Mpbs以上的下行实测峰值速率和17Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHZ带宽，在网络采用UL:1/DL:3，特殊子帧采用10:2:2，MIMO（2×2）的配置时，终端达到80Mpbs以上的下行实测峰值速率和8Mpbs以上的上行实测峰值速率。
三、接口部分四、天线增益可选支持高增益天线，天线增益10dBi以上。
支持SMA-J1.5接口标准。
接受灵敏度要求高于-96dBm@10MHz。
五、终端硬件性能5.1 LTE CPE 终端逻辑结构图图 CPE终端逻辑结构图USBLAN*4终端设备能进行无线信号收发、基带处理MT 设备(Mobile Termination)和一个或多个可拆卸的、可以保存数据、程序和安全身份识别的智能卡USIM 。
5.2硬件规格总体CPE 的硬件设计稳定可靠，能够全面满足本标准所提出的性能指标要求，并且具有良好的扩展性。
CPE 设备的平均故障时间大于50000小时。
CPE 外壳采用高性能环保塑料材质，外观美观大方，标识清晰。
5.3 USB 2.0接口USB 2.0 接口一个，仅作调试接口。
支持Full Speed、Hi-Speed 速率要求。
在USB接口外接1个USB设备情况下，接口的最大工作电流不超过500mA；在USB接口下挂USB Hub的情况下，接口的最大工作电流能达到1000mA。
LTE宽带路由器CP61-LDY CP61-LY CP62使用说明书
1.产品介绍CP61系列产品为高性能LTE无线数据终端设备，可提供优越的无线接入性能和综合路由能力，为终端用户带来无线数据服务。
通过高速LTE广域网传输LAN和WIFl的局域网数据，使手机、笔记本电脑、平板电脑等智能设备能同时通过CP61系列产品接入互联网。
同时CP61系列产品都保留了传统宽带上网的方式，并开发了宽带能跟LTE 4G同时上网，能保持稳定不掉线。
2.产品规格项目 规格说明USIM卡 1.8V/3.0V USIM 2FF以太网口 RJ45x2 10M / 100M自适应性电源适配器 输入:100V‐240VAC输出:DC9‐12V/1A 开关 长按8秒以上，恢复出厂设置LED指示电源指示灯x1WIFI指示灯x1LTE信号指示灯x1WAN/LAN口网络状态指示灯x1 LAN口网络状态指示灯x1尺寸 165mm(D) x 135mm(W) x 30mm(H) 重量 大约200g23. 示意图34保修卡尊敬的客户，感谢您使用我公司的产品。
为了更好地为您服务，请你在购买产品后仔细阅读保修条例，并请填写并妥善保管此保修卡。
用户信息公司或个人名称邮寄地址/邮政编码联系电话电子邮件产品型号购买日期发票号码经销商名称经销商地址经销商电话由用户保管，遗失不补发经销商(印章):5保修说明通过合法渠道购买我公司的产品，自购买之日起12个月内非人为原因导致的故障，您可以凭购买发票到指定的授权维修地点享受免费维修服务。
为保障您的合法权益，请注意以下事项:1. 保修卡须经经销商盖章后方可生效。
2. 用户应妥善保管保修卡。
不遗失补发，涂改无效。
用户在使用过程中，有下列情况之一不属于免费保修范围:1.运输、装卸过程中发生的故障和损坏2.人为原因造成的故障，如拆卸、改装等。
3.使用环境不符合产品要求造成的故障。
4. 因不可抗力(如火灾、地震、雷击、战争等)造成的故障或损坏。
5.由于没有按照设备手册的规定使用、维护或保存而造成的损坏6. 使用过程中造成设备外壳、电源等损坏。
6.3 TD-LTE MiFi&CPE终端测试规范
TD-LTE MiFi/CPE终端测试用例1概述1.1测试环境基本要求1.1.1测试区域与测试路线根据不同测试内容，主要选择如下两种测试区域：1) 单个小区作为主测小区，要求主测小区位于试验区域中心，周围邻小区较多，主测小区周边应没有明显阻挡，并有径向和环形测试路线，且路况较好。
2) TD-LTE网络20个以上小区连续覆盖、比较规则的多层蜂窝结构所覆盖区域作为测试区域，在该区域内路测。
测试路线要求：路测时，测试路线应尽可能遍历测试区域内的主干道、次主干道、支路等道路；如无特别说明，测试车应视实际道路交通条件以中等速度（ 25-40km/h）行驶。
1.1.2测试网络基本配置1.1.2.1TD-LTE网络配置在测试期间，除特殊要求的测试项外，网络典型配置如下：表1 测试主要配置参数列表1.1.2.2TD-SCDMA网络配置采用TD-SCDMA现网配置。
1.2终端要求参与测试的终端形态为LTE多模数据终端,涉及TD-LTE、TD-SCDMA模式，终端方案可以为多模单芯片方案或多芯片组合方案。
要求参与测试的终端可连接PC机，进行相关终端业务建立与释放等操作，并配备有专用测试log软件，可输出物理层、L2、L3以及终端与网络空口信令显示，可解析消息的各个IE 信息（包括RRC和NAS消息）。
并能输出相关信号测量指针等。
1.3测试其他约定为了不引入不可预测的时延，下载/上传的文件应放在测试网络内部（Application Server），以得到更适合验证TD-LTE无线性能的数据。
Ping的具体设置：按照Windows默认值进行，ping的时间间隔为1s。
速率统计：L3速率统一采用DuMeter软件（利用其StopWatch统计平均速率）进行统计，并应确认选择埠为LTE终端。
测试点的选取按下述具体数值参考。
极好点：>22dB好点：15～20dB中点：5dB～10dB差点：-5dB～0dB2MiFi/CPE关键技术问题测试第二章节MiFi和CPE关键技术问题测试将主要在实验室内进行，测试环境需求为：TD-LTE基站（含三扇区，且可支持B38、B40、B39），四口合路器2台，带积分功能的电流计1台，WLAN AP设备4台，射频馈线及网线若干；被测试终端每款2台；测试所使用PC电脑2台。
LT66 SPEC for LTE CPE
Item
LTE TDD LTE FDD DC-HSPA+ HSPA+ HSPA UMTS EDGE GPRS LTE 3G 2Gption
3GPP Release9, Category 3; up to 68M DL and 17Mbps UL@20MHz bandwidth 3GPP Release9, Category 3; up to 100Mbps DL and 50Mbps UL@20MHz bandwidth 3GPP Release8, up to 42Mbps DL,category 24; 5.76Mbps UL,category 6 3GPP Release7, up to 21Mbps DL,category 14; 5.76Mbps UL,category 6 3GPP Release6, up to 7.2Mbps DL,category 7/8; 5.76Mbps UL,category 6 3GPP Release4, up to 384Kbps DL and UL 3GPP Release4, up to 237Kbps DL and 118Kbps UL 3GPP Release4, up to 85.6Kbps DL and 42.8Kbps UL TDD: B38\B40; FDD: B1\B3\B20\B7 B1\B8 Quad Band 126*114*44 (mm) <200g Supported Internal antenna Internal antenna 2*RJ45 connectors to build the LAN support standard 6 PIN SIM card interface, compaliant with 3GPP 31.101 and 31.102. PUSH-PUSH slot For power on or power off device >5s,long press for restoring the factory default settings Supported Supported Supported Supported English/Arabic Windows XP SP3/VISTA SP2/7/8 Mac OS X 10.6 or higher (only support INTEL platform) Supported Supported Supported Supported Supported Supported Static routing is supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported Supported WEP Encryption 64/128bit WPA/WPA2-Personal TKIP/AES max to 32 AP -10 to 45℃ 10% to 90% -10 to 70℃ 5% to 95%
LTE基站设备配置说明(ppt 36页)
1166
目录
第一部分 设备主要衡量指标 第二部分 配置模型及要求
➢ LTE FDD基站设备 ➢ LTE FDD SDR基站设备 ➢ TD LTE 基站设备 ➢ 安装辅材 ➢ 重点功能软件 ➢ 网管配置 ➢ 服务 第三部分 各厂商设备能力及配置清单
3
LTE FDD基站设备
一、配置原则
1、硬件配置到双载波能力，将来软件升级，避免二次上站升级； 2、软件处理能力采用RRC连接数作为容量主要指标
二、配置模型
4
LTE FDD基站设备
三、配置要求
1、单用户峰值吞吐率须达到下行150Mbps 、上行75Mbps 2、单载扇峰值吞吐率须达到下行150Mbps（单通道75Mbps）、上行75Mbps。 3、单载扇非DRX RRC连接数不少于200个，同时在线VoLTE用户数不少于200个，即非
际情况确定 3、 SDR基站在普通基站模型基础上，还包括将现网GSM1800基站拆除并送往指定仓库
服务，此项服务为交钥匙服务 4、SDR基站应用在2、4G同厂商的区域，主要优势为节约抱杆、天馈及电费 5、替换下来的老旧设备不含软件license
二、配置模型
8
目录
第一部分 设备主要衡量指标 第二部分 配置模型及要求
1100
TD LTE基站设备
三、配置要求
1、单用户峰值吞吐率须达到下行80Mbps 、上行30Mbps。 2、单载扇峰值吞吐率须达到下行80Mbps、上行30Mbps（64QAM）及20Mbps
（16QAM） 。 3、单载扇非DRX RRC连接数不少于200个，同时在线VoLTE用户数不少于200个，即非
OPPO-5G-CPE-T1 数据手册说明书
OP:OPPO-5G-CPE-T1 DatasheetOverviewRelated 5G RoutersModel Speed Wi-Fi 6CPU Support 5G Bands4G LTEHuawei 5G CPE Pro H112-3725G: 1.65Gbps/ 250Mbps4G : 1.6Gbps/ 150MbpsN Balong 50005G: n41/ n77/ n78/ n79LTE: B1/3/5/7/8/18/19/20/28/32/34/38/39/40/41/42/43Huawei 5G CPE Pro 2 H122-3735G: 3.6Gbps/ 250Mbps4G: 1.6Gbps/ 150MbpsY Balong 50005G: n1/ 3/ 5/ 7/ 28/ 38/ 40(2300–2390MHz)/ 41/ 77/ 78/ 79/ 80/ 84LTE: B1/3/5/7/8/20/28/32/34/38/39/40(2300–2390 MHz)/41/42/43Huawei 5G CPE Win H312-3715G: 1.65Gbps/ 250Mbps4G: 1.6Gbps/ 150MbpsN Balong 50005G: n41/ n77/ n78/ n79LTE: B1/3/5/7/8/18/19/20/28/32/34/38/39/40/41/42/43Huawei 5G Mobile WiFi E6878-8705G: 1.65Gbps/ 250Mbps4G: 300Mbps/ 75MbpsN Balong 50005G: n41/ n77/ n78/ n79LTE FDD: B1, B3, B5, B7, B8, B20, B28, B32LTE TDD: B34, B38, B39, B40, B41, B42Huawei 5G Mobile WiFi Pro E6878-3705G: 1.65Gbps/ 250Mbp4G: 300Mbps/ 75MbpsN Balong 50005G: n41/ n77/ n78/ n79LTE FDD: B1, B3, B5, B7, B8, B20, B28, B32LTE TDD: B34, B38, B39, B40, B41, B42ZTE 5G CPE MC801A WiFi 6 Router5G: 4.6Gbps Y Qualcomm Snapdragon X555G: n41/78/79/1/284G: B1/3/5/8/28/34/39/404G LTE™: Global FDD and TDD, 600MHz~3.8GHz, CAT22OPPO 5G CPE T1 WiFi 65G: NSA4.1Gbps/ 660MbpsSA 2.1Gbps/ 900Mbps4G: 2.0Gbps/ 210MbpsYQualcomm SnapdragonX555G: n1/ n41/ n78/ n79FDD-LTE: B1/3/5/8/28 TDD-LTE: B34/38/39/40/41Netgear M5 MR5200 5G Mobile WiFi Router5G : 4.0Gbps Y Qualcomm SDx555G: n1, n3, n5, n7, n8,n20, n28, n38, n40, n77 and n78LTE FDD: 700/800/900/1800/2100/2600 MHzLTE TDD: 2300/2600 MHzTCL LINKHUB 5G Home Station 5G: 2.83 Gbps/ 300 MbpsY Qualcomm X55 + 8072A5G: N1/N3/N5/N7/N8/N20/N28/N41/N77/N78/N79LTE: B2/3/4/5/7/12/13/17/48/25/26/29/30/41/66/71Learn More: 5G Devices Product HighlightsAccess5G Plug-in, Wi-Fi outNo longer limited to traditional fixed wired access. Once plugged-in and 5G SIM card inserted, T1 provides stable and high-speed Wi-Fi.AntennasO-Reserve 5G AntennasT1 is equipped with 8 built-in antennas for sub-6 GHz band. 4 best gain out of 8 will be chosen algorithmically to communicate with the base station by 4x4 MIMO, achieving 6.7dBi¹ antenna gain.ChipsetSnapdragon X55 ModemSnapdragon X55 supports SA/NSA, 5G/4G spectrum sharing and the full sub-6 GHz band, which enables T1 to meet what you need. 5.0Gbps² peak DL rate provides a fast network experience no matter connected to LAN or Wi-Fi.Wi-FiDual band Wi-Fi, 802.11axT1 boasts higher transmission rates and stronger performance. With 2.4GHz and 5GHz dual bands, its Wi-Fi downlink rate can reach 1.8Gbps³; it also features OFDMA, 2x2 MU MIMO and beamforming.One more way to connect.T1 is equipped with 3 GE ports as well, allowing a near 5G experience even throught wired access.That is, your most frequently used mobile and smart devices can all be connected.The seamless experience is just the most natural way to enjoy a smart lifestyle.O-Connect* - for multiple platforms and various scenarios.NOTE:* O-Connect is the software for using OPPO 5G CPE products, OPPO may update real-time adjustments to the software accordingly.Compare to Similar ItemsTable 1 shows the comparison.Product Code OPPO 5G CPE T1a OPPO 5G CPE T1 5G frequency band5G: n1/n28/n41/n78/n795G: n41/n78/n79 Storage512M RAM+512M ROM1G RAM+1G ROMInterface Gigabit LAN/WAN x1Gigabit LAN x1Gigabit LAN/WAN x1 Gigabit LAN x2USB\USB 2.0 x1External antenna\TS9 external antenna port x2 Software experience* The overall performance is optimized, and the measured overall rate ishigher.* Management page revision.1) Brand new page style2) Increase parental control function3) Compared with T1 removal function-signal scoring, PIN/PUK settings,terminal management (subsequent OTA upgrade support), flight modeswitchThe old versionConfigurationFollow this guide to configure OPPO 5G CPE T1.Get More InformationDo you have any question about the OPPO 5G CPE T1?Contact us now via Live Chat or ***********************.SpecificationOPPO 5G CPE T1 SpecificationModem Qualcomm Snapdragon X55 5G modemCPU ARM Cortex-A7 up to 1.5GHz5G4n1/ n41/ n78/ n79Antenna O-Reserve 5G Antennas (4x4 MIMO), antenna gain reachs 6.7dBi1MAIN, DIV extension portsWLAN IEEE802.11(a/b/g/n/ac/ax)2x2 MIMOUp to 1.8Gbps3 DL rateMU MIMOPorts and Buttons Power, Reset, WPSNano-SIM / eSIMUSB 3.0 *1GE LAN *2, GE WAN/LAN *1DC-INPUTPower AC 100~240V, 50/60Hz, DC 12V/2ADimensions and Weight92mm x 92mm x 180mmColor White, Brown1. The antenna gain is tested in OPPO's lab, the actual performance varies according to the environment and base station.2. Theorectical rate based on product design. The rate in use depends on the operator.3. Theorectical rate based on product design. The rate in use depends on the operator and the environment.4. OPPO 5G CPE T1 supports virtually any sub-6 GHz bands, and could be customized by operator's needs.Want to Buy200+Countries we Sold18,000+Customers Trusted$20,000,000Inventory Available50%-98%Off Global List Price100%Safe Online ShoppingWhy As a leading network hardware supplier, focuses on original new ICT equipment of Cisco , Huawei , HPE , Dell , Hikvision , Juniper , Fortinet , etc.Contact Us● Tel: +1-626-655-0998 (USA) +852-3050-1066 / +852-3174-6166● Fax: +852-3050-1066 (Hong Kong)● Email: ***********************。
LTE Outdoor CPE Quick Instruction Guide(室外型CPE)
Quick Instruction Guide(QIG)300Mbps LTE outdoorCPEModel :CW270SPackaging List（1）（2）（3）（4）NOTE:The use of non-original power adapter may damage the router and affect your equipment warranty.The picture provided in the manual is for reference only, please prevail in kind.Default IP: 192.168.1.1User : adminPassword : admin1．Take out the terminal and install it to a rod.Please loosen the metal hoop snap ring using a screwdriver and fix the terminal to the lock rod through the installation hole.Generally,the diameter of the rod is between Φ25—Φ45MM.Use the screwdriver to tighten the metal hoop snap ring,and assure that theterminal is fixed firmly.2．Power on the router.Take out the built-in Ethernet cable and PoE adapter, and connect the power adapter to the PoE interface of the terminal.Pay attention to the outlet end of the terminal, it must be in the down direction.If the network connection is normal and USIM card is plugged,the power light will turn to solid green after a period of time boot up.Waittill the WiFiled and the signal intensity leds turn solid green .PCPC WiFiCameraPADPOE for Power adapterWiFi3． Connect to User PC or Wireless Terminals.Use an Ethernet cable to connect PC or other network terminal to the LAN port of the router.If you are using a wireless terminal,please check and input the SSID and password printed on the housing label. 4． Login the router.Open a Web brower,and input http://192.168.1.1/ in the address bar. Type in the user account and passwordaccording the prompt tips. The default is admin/admin .LED DefinitionInterfaces or ButtonWireless SSID and passwordThe default WiFi network name (SSID) and the key (PSW WPA) to your router is unique.The same, serial number (SN), mobile device international identification code (IMEI) will be different for each routers.If the router does not have a wireless key by default, it is recommended to set up its own wireless network name and key for your security.We suggest you setting your own SSID and password:WiFi Network（SSID）____________________ Passwrd _____________________________Join in the Wireless NetworkIf you have a laptop, wireless IPcamera, video games and other WiFi devices connected to the router's WiFi network, you can manually or through the WiFi protection settings (WPS) to complete.Product Specification。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳拓实科技LTE CPE终端设备规格书一、产品外形
二、网络技术
2.1频段
支持TD-LTE和FDD-LTE两种4G模式，不需支持语音业务。
2.2终端等级
终端支持Category 3（峰值速率: DL 100Mbps, UL 50Mbps)或以上能力，上下行峰值速率达到UL/DL：50 Mbps/100Mbps能力。
在FDD-LTE网络20MHZ带宽，MIMO(2×2）的配置时，终端达到95Mpbs以上的下行实测峰值速率和45Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHZ带宽，采用UL:2/DL:2，特殊子帧采用10:2:2，MIMO（2×2）的配置时，终端达到60Mpbs以上的下行实测峰值速率和17Mpbs以上的上行实测峰值速率。
在TD-LTE网络20MHZ带宽，在网络采用UL:1/DL:3，特殊子帧采用10:2:2，MIMO（2×2）的配置时，终端达到80Mpbs以上的下行实测峰值速率和8Mpbs以上的上行实测峰值速率。
三、接口部分
四、天线增益
可选支持高增益天线，天线增益10dBi以上。
支持SMA-J1.5接口标准。
接受灵敏度要求高于-96dBm@10MHz。
五、终端硬件性能
5.1 LTE CPE 终端逻辑结构图
图 CPE
终端逻辑结构图
USB
LAN*4
终端设备能进行无线信号收发、基带处理MT 设备(Mobile Termination)和一个或多个可拆卸的、可以保存数据、程序和安全身份识别的智能卡USIM 。
5.2硬件规格总体
CPE 的硬件设计稳定可靠，能够全面满足本标准所提出的性能指标要求，并且具有良好的扩展性。
CPE 设备的平均故障时间大于50000小时。
CPE 外壳采用高性能环保塑料材质，外观美观大方，标识清晰。
5.3 USB 2.0接口
USB 2.0 接口一个，仅作调试接口。
支持Full Speed、Hi-Speed 速率要求。
在USB接口外接1个USB设备情况下，接口的最大工作电流不超过500mA；在USB接口下挂USB Hub的情况下，接口的最大工作电流能达到1000mA。
5.4以太网接口
支持1/2个10/100 Base-T接口，符合IEEE802.3标准，支持采用直连网线进行连接，支持自动校验连接网线的功能。
5.5 USIM接口
支持不拆外壳安装/拆卸USIM卡。
支持USIM标准卡，尺寸大小为25mm*15mm。
支持USIM卡防盗。
5.6 供电
对于2LAN口设备，CPE设备同时支持AC供电和第一个LAN口POE反向供电两种供电方式。
POE供电模块应符合802.3at标准。
对于单LAN口设备，CPE设备支持AC供电或者LAN口POE反向供电。
CPE设备的输入端电压范围12~18V DC，整机最大功耗小于18W。
5.6 尺寸重量
设备尺寸240mm*140mm*70mm，重量460克。
六工作环境
6.1 工作温度
设备在环境温度为25℃时运行时，整机外壳任意点温度不高于50℃。
6.2 防水防尘能力
室外型CPE设备推荐支持IP65防护等级。
6.3 三防能力
室外型CPE设备推荐支持如下的防潮、防霉、防盐雾。
表三防要求
6.4 抗风能力
室外型CPE设备大于90MPH的抗风强度。
七安装装置
室外型设备支持抱杆或者壁挂安装方式，并提供相关安装附件。
室内型设备支持壁挂或卡扣安装方式。
支持不拆外壳安装/拆卸SIM卡，支持USIM卡防盗。
抱杆安装方式示意图：
壁挂安装方式示意图：
八、常规配件
说明书、保修卡、O型固定环、POE电源、网线、螺丝包。
