视频监控系统安装与调试

一．管线施工

（一）线材选用

1、视频线

摄像机到监控主机距离≤200米，用RG59（128编）视频线。摄像机到监控主机距离＞200米，用SYV-75-5视频线。

2、云台控制线

云台与控制器距离≤100米，用RVV6×0.5护套线。

云台与控制器距离＞100米，用RVV6×0.75护套线。

3、镜头控制线

采用RVV4×0.5护套线。

4、解码器通讯线

应采用RVV2×1屏蔽双绞线

5、摄像机电源线

若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：

摄像机到监控主机的平均距离电源线规格（两线）

34m--50m 6平方

21m--33m 4平方

20m 2.5平方

（二）管线敷设

1、视频线敷设注意事项

1.1、若摄像机到监控主机（图像处理器、矩阵控制主机

或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。

1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

2、控制线敷设注意事项

2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线，镜头控制线均采用RVV4×0.5护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。

2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用RS485总线进行通信。布线应采用RVVP2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。

解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对

摄像机（12V）供电。

3、摄像机电源线敷设注意事项

市面上采用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12V直流稳压电源集中供电。

在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8Ω）。对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。

二．安装调试

（一）设备的安装

（1）摄像机安装；

1、在满足监视目标视场范围要求的条件下，其安装高度：

室内离地不宜低于2.5m；室外离地不宜低于3.5m。

2、摄像机及其配套装置，如镜头、防护罩、支架、雨刷

等，安装应牢固，运转应灵活，应注意防破坏，并与等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。

3、在强电磁干扰环境下，摄像机安装应与地绝缘隔离。

信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。

4、电梯厢内的摄像机应安装在厢门上方的左或右侧，并

能有效监视电梯厢内乘员面部征。

（2）云台、解码器安装；

1、云台的安装应牢固，转动时无晃动。

2、应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求。

台的转动角度范围是否满足要求。

3、解码器应安装在云台附近或吊顶内（但须留有检修孔）。

（3）控制设备安装。

1、控制台、机柜（架）安装位置应符合设计要求，安装

应平稳牢固、便于操作维护。机柜(架)背面、侧面离墙净距离应符合设计要求。

2、所有控制、显示、记录等终端设备的安装应平稳，便

所有控制、显示、记录等终端设备的安装应平稳，便于操作。其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢靠。

3、控制室内所有线缆应根据设备安装位置设置电缆槽和

进线孔，排列、捆扎整齐，编号，并有永久性标志。（二）系统上电调试前的检查

（1）电源检测：接通控制台总电源开关，检测交流电电源；

检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。

（2）线路检查：检查各种接线是否正确。用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0 .5欧姆。

（3）接地检查：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路。系统接地电阻应小于4欧姆。设备全部安装完毕后，必须全面检查各个部位的接线是否正确，如有一处接错都有可能会引起整个系统不能正常工作。

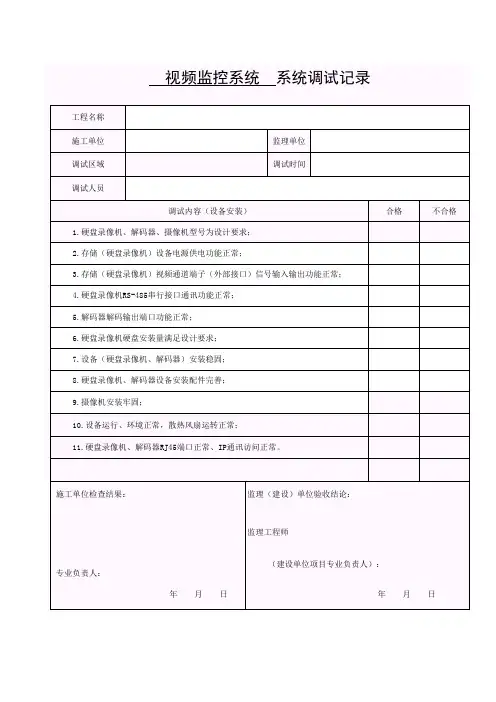

（三）设备的调试

（1）摄像机的调试

1、闭合控制台、监视器电源开关、若设备指示灯亮，即可

闭合摄像机电源，监视器屏幕上便会显示图像。

2、调节光圈（电动）及聚焦，使图像清晰。

3、改变变焦镜头的焦距，并观察变焦过程中图像清晰度。

4、遥控云台，若摄像机静止和旋转过程中图像清晰度变化

不大，则认为摄像机工作正常。

（2）云台的调试

1、遥控云台，使其上下、左右转动到位，若转动过程中

无噪音（噪音应小于50DB）、无抖动现象、电机不发热，则视为正常。

2、云台在大幅度转动时，如遇以下情况应及时处理。

摄像机、云台的尾线被拉紧。

转动过程中有阻挡物。如：解码器、支梁等是否阻挡了摄像机转动。重点监视部位有逆光摄像情况

（3）系统整体调试

在前端设备安装、调试后，开始系统整机调试，检查图像的清晰程度、动态
