屋面排水图
各类天沟,檐沟等图解
各类天沟，檐口，排水沟，檐沟等图解英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二倒置式保温混凝土瓦屋面檐沟（22.5┊大图倒置式保温混凝土瓦屋面天沟（二）┊大图倒置式保温混凝土瓦屋面檐沟（30到6┊大图钢结构天沟节点（一）┊大图钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图檐沟详图┊大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图檐沟详图┊大图屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图檐口大样（十三）┊大图檐口大样（七）┊大图檐口大样（三）┊大图檐口大样（四）┊大图檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图檐口大样（十一）┊大图檐沟剖面详图┊大图檐口剖面详图┊大图檐口剖面详图2┊大图别墅用檐口详图4┊大图别墅用檐口详图8┊大图别墅用檐口详图5┊大图别墅用檐口详图10┊大图 别墅用檐口详图6┊大图别墅用檐口详图2┊大图别墅用檐口详图9┊大图别墅用檐口详图7┊大图别墅用檐口详图3┊大图顶层阳台雨披详图┊大图 八角楼屋顶檐口┊大图屋面构造详图┊大图 屋面构造详图┊大图挑檐（有组织）防水大样 ┊大图 挑檐（有组织）防水大样 ┊大图挑檐（无组织）防水大样 ┊大图 挑檐（无组织）防水大样 ┊大图挑檐（无组织）防水大样┊大图 天沟┊大图天沟┊大图天沟┊大图。
平屋面的排水一般做法详解
平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。
在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。
在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。
因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。
另外，房间内的顶上板面不平，看起来不舒服。
因此，全由建筑找坡较为简便灵活。
这里讨论研究的问题也仅限于此。
一.雨水口设置的一般原则1. 排放方式屋面雨水分外排式、内排式或两者结合的混排式。
为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。
2. 汇水面积计算(1) 屋面：屋面汇水面积按屋面的水平投影面积计算。
以雨水立管φ100为例，其排水量为19（L/S）（即19×3.6=68.4m3/h）(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。
有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。
3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。
在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。
4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。
5. 雨水管径不得小于100mm。
6. 高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。
出水口的下面应设防护板，一般为C20的500×500×50混凝土板。
屋面虹吸排水系统图解
琴 台 大 剧 院
工 程 应 用
工程实践证明：压力（虹吸）流屋面排水系统与重力式 屋面排水相比具有明显的技术优势压力式(虹吸式)雨水 斗的出现和压力法的计算方法的采用，是一重大的技术 进步。 。
虹吸排水系统比重力排水系统具有如下优点 适用于各种类型、各种用途的建筑物； 排水横管道采用无坡度敷设； 泄流量大； 所需地下埋管较少； 现场施工量减少； 管道及配件的使用量减少； 降低排水管管径； 节约安装空间； 水流流速很高，有较好的自清作用； 从设计到施工简单快捷。 在这十个优点中，最为可贵的是建筑物屋面即使是 平屋顶也能使用，以及现场施工量减少这两点。
密封膏封边 防水层 附加防水层 水泥砂浆层 屋面板
螺栓固定
管道作为排水系统最主要的部分，必须确保系统安 全可靠，高效持续的运行。虹吸式系统作为一个特殊的 排水系统，其管道必须保证完全的密封性，并且做到尽
高密度聚 可能降低噪声，吸收震动，抗击冲击外力和抗温度变化
形变。 由于虹吸系统是利用负压排水的，因此管道的管壁必须
防火性能 PVC管在燃烧时会发出有害的烟气，只要很少量的PVC燃 烧废气就足以对人身造成危害。而HDPE管在燃烧中不会产生有害气体。 管道和配件都必须具备阻燃的条件，当建筑物一处发生火灾时系统能够防 止火灾被迅速传递到建筑物的其他部分。但是，材料本身的阻燃性并不是 最重要的，整个管道系统的防火扩散性才是将灾害损失降至最低的关键。
江西萍乡当有然个，奇古异人的对潮这水种奇洞特，的自 洞坑内平时是然干现的象，是而大每惑当不解子的午，二认为 时则嘎然作响此，洞如与喷大珠海汇地玉脉相般通涌，出是大
前言： 一叮股叮பைடு நூலகம்咚冽咚晶流莹向海遂的寺的起泉龙涨名水河潮潮，。落水顺不潮洞着一引。起小会泉溪儿水，，出没，
第4章 建筑屋面雨水排水系统
4-1屋面雨水排放方式
按雨水管道的位置分为:外排水系统和内排水系统。
在实际设计时，应根据建筑物的类型，建筑结构形式，
屋面面积大小，当地气候条件及生产生活的要求，经过技术
经济比较来选择排除方式。一般情况下，应尽量采用外排水
系统或者两种排水系统综合考虑。
外 排 水
外排水是指屋面不设雨水斗，建筑物内部没有雨水
内排水系统设计计算
内排水系 统设计计 算包括 选择 布置雨水斗，布 置并计算确定连接管、悬吊管、立管、排出管和埋 地管的管径。 为简 化 计 算 过 程，可将雨水斗和雨 水管道的最大允许泄流量换算成不同小时降雨厚 度h5情况下最大允许汇水面积。 F=N· Q / k1
F—最大允许汇水面积，㎡； k1—渲泄能力系数，屋面坡度小于2.5%，按1计算。 Q— 最大允许泄流量 L/s N—取决于5min小时降雨厚度系数表7-5
2 3 1 2
1 v R I n
2 3
1 2
天沟的设计计算—计算确定天沟形式和断面尺寸
1)确定屋面分水线，计算每条天沟的汇水面积F 2)根据暴雨强度重现期计算5min暴雨强度q5； 3)利用(7—1)式计算雨水量Q； 4)初步确定天沟形式和断面尺寸； 5)计算天沟泄流量QT＝ω· v； 6)比较Q与QT，若QT<Q，应增加天沟的宽或深， 重复第5和6步，直至QT≥Q； 7)根据雨水量Q，查表7—2确定立管管径。
检查口或带法兰盘的三通，位置宜靠近墙柱，以利检修。
• • 连接管与悬吊管，悬吊管与立管间宜采用450三通或900斜三通连接。 悬吊管采用铸铁管，用铁箍，吊卡固定在建筑物的桁架或梁上。 在管道可能受振动或生产工艺有特殊要求时，可采用钢管，焊接 连接。
17 屋面排水的形成和图示内容
屋顶的形状 屋面排水的方式 女儿墙 分水线 屋顶水箱 屋面检修孔的大小与位置 屋面的排水方向及坡度 天沟及其雨水口的位置 ……
✓ 屋顶平面图应画出有关的定位轴线，定位轴线与建 筑平面图一致。
02 屋面排水图的图示内容
✓ 屋面排水图比较简单，所以通常用更小一些的比例绘制，1：100，1：200等。
03 案 例
屋 面 排 水 图 的 形 成 和 图 示 内 容
01 屋面排水图的形成
02 屋面排水图的图 示内容
03 案例
01 屋面排水图 的形成
01 屋面排水图的形成
屋面排水图的形成 建筑屋面排水图是由屋面从上向下 投影所得到的的俯视图。
02 屋面排水图的图 示内容
02 屋面排水图的图示内容
屋面排水图 主要表达
排气道风帽
03 案例
➢ 因为屋面构造层次较多，标注建筑标高不方便，一般标注屋面的结构标高。
03 案例
✓ 平屋面材料找坡时，标高标注在结构板面的上表面 ✓ 平屋面结构找坡时，标高标注在结构板面最低点，
并注明找坡坡度。 ✓ 有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。
标注尺寸
详图索引符号 选自图集
坡度
本工程属于平屋顶，非上人屋面 非上人屋面：不作为日常生活中活动的平台 上人屋面是：作为日常生活中活动的平台。
分水线
女儿墙 内檐沟
雨水口 雨水斗
屋面检修孔
03 案例
➢ 屋面检修孔是进行屋面检修或在屋面上安装设备时通向屋面的孔洞。
ห้องสมุดไป่ตู้
排烟道风帽 排风道风帽
03 案例
03 案例
屋面排气道
定位轴线
剖视详图索引符号 绘制在相应图纸上
021-屋面台阶坡道排水沟详图
屋面排水
平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。
在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。
在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。
因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。
另外，房间内的顶上板面不平，看起来不舒服。
因此，全由建筑找坡较为简便灵活。
这里讨论研究的问题也仅限于此。
图 1 削减保温（隔热）层形成边沟一.雨水口设置的一般原则1. 排放方式屋面雨水分外排式、内排式或两者结合的混排式。
为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。
2. 汇水面积计算(1) 屋面：屋面汇水面积按屋面的水平投影面积计算。
以雨水立管φ100为例，其排水量为19（L/S）（即19×3.6=68.4m3/h），当降雨厚度为100mm/h时,汇水面积为680平方米，深圳市的降雨强度，重现期五年的小时降雨量厚度为262mm/h,则汇水面积可达260平方米,但考虑到雨水斗的单斗、多斗，悬吊管的单斗、多斗与坡度等多种不利因素，再加上一定的安全系数，因此不能完全单一地按立管的排水量来计算汇水面积。
所以深圳市要求单个雨水口最大汇水面积宜小于150平方米。
(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。
有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。
3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。
建筑材料与构造：种植屋面的排水方式
种植屋面的排水方式同学们好，上次课我们学习了种植屋面的特点及其构造做法，本次课我们来继续了解种植屋面如何进行排水的。
图1 种植屋面与非种植屋面表面与房屋顶层室内温度比较图2 种植屋面防水设计图3 种植屋面防排水构造图4 屋面排水沟图5 种植屋面挡土墙排水构造图6 种植屋面不覆土处变形缝大样图图7 屋面高差处变形缝大样图图8 出屋面管道防水大样图图9 绿地内水落口图10 种植屋面塑料定性疏水保护板在水分满足植物生长需要的前提下，多余水分必须快速排出种植屋面，这是因为：多余的水分会造成植物根系腐烂，导致植物死亡，影响绿化效果；积存的雨水显著增加了屋面荷载，影响建筑安全，为满足这些荷载需要，必须增加结构层承重荷载，从而增加整个种植屋面的建造成本；一些防水材料的耐水性较差，长期在水中浸泡将导致防水层损坏，还有一些施工中存在的瑕疵，在屋面产生积水的情况下，也容易造成渗漏。
因此，加强种植屋面的排水设计，对营造优美的屋顶花园、保证建筑安全、降低渗漏率和工程造价都是十分重要的。
在种植屋面中，把多余的水分排出屋面，应遵守以下原则：一是排水路径畅通，或者便于疏通；二是排水坡度明显，排水速度快；三是设计简单、施工便利、造价低廉。
种植屋面的排水系统主要由排水层、排水沟以及向排水沟汇集雨水的种植区、活动区等组成。
排水沟的布局和设计应遵循路径最短原则，使屋面积水在最短的时间内流出屋面。
排水沟分为明沟和暗沟两种，由于暗沟高度较低、线程较长、沟道弯曲，一旦堵塞，几乎不可能疏通，与暗沟相比，明沟施工简单、造价低廉、不会堵塞，只要排水坡度设计合理，园路上不产生积水，雨后不会影响人们的休闲活动，因此，应以明沟排水为主。
明沟可以设计在园路上，较窄的园路作为支排水沟，较宽的园路作为主排水沟。
园路由中间向两侧排水，排水层也向园路排水，汇集在园路与隔离带的阴角处。
如此设计，既方便清理垃圾，又方便雨水的收集排放。
图11 明沟设计图12 暗沟设计如何将积水快速排出屋面呢？可以采用内排水和外排水两种方式。
屋面雨水排水系统
根据立管 连接雨水斗 个数分为单 斗、多斗雨 水排水系统
屋面雨 水系统
根据系统是 否与大气相 通分为密闭 系统、敞开 系统
内排 水系 统
外排 水系 统
按雨水管中水流 的设计流态可分 为重力有压流雨 水系统、重力无 压流雨水系统、 压力流雨水系 （虹吸式雨水系 统）
天沟设置在两跨中间并坡向端墙（山墙、 女儿墙），外立管连接雨水斗沿外墙布置。
天沟外排水
附图2 天沟布置示意图
伸缩缝
补充： 防止房屋在正常使用条件下，由温差和墙体
干缩引起的墙体竖向裂缝。应在墙体中设置伸 缩缝。温度伸缩缝的最大间距主要取决于屋盖 或楼盖的类别和有无保温层，而与砌体的种类、 材料和收缩性能等无直接关系。
屋面雨水系统按照管道的设置位置不同可分为 外排水系统、内排水系统。
内排水 系统
屋面雨水系统
外排水 系统
1．外排水系统 （1）檐沟外排水系统 组成：檐沟、水落管(见附图1) 管径75mm、100mm。 间距8～12m。 适用：普通住宅、一般公共建筑、小型 厂房。
单跨
屋面雨水有檐沟汇水，然后流入雨水斗、 经连接管至承雨斗和外立管，排至室外散水坡。
悬吊管直接排至室外的系统，室内不设检查井。 密闭式排出管为压力排水。 一般为安全可靠，宜采用密闭式排水系统。
二、按管内水流情况分类 1、压力流（虹吸式）雨水系统：
采用虹吸式雨水斗，管道中是全充满的压 力流状态，屋面雨水的排水过程是一个虹吸排 水过程。
2、重力半有压流雨水系统： 设计水流状态为半有压流，系统的设计流量、
可见在我国，伸缩缝的作用主要是防止因建 筑过长在结构中出现竖向裂缝，它一般不能防 止由于钢筋混凝土屋盖的温度变形和砌体的干 缩变形引起的墙体裂缝。
屋面排水图专题教育课件
——屋面排水图
内容
一． 屋面排水图旳图示内容 二． 屋面坡度旳体现 三． 屋顶旳类型 四． 屋顶坡度旳形成 五． 屋顶旳排水方式 六． 屋顶旳构造做法 七． 屋面排水图读图示例
一 屋面排水图旳图示内容
1. 屋顶平面图比较简朴，所以一般用更小某些旳 百分比绘制，1：100，1：200等。
2. 屋顶平面图应画出有关旳定位轴线、屋顶旳形 状、女儿墙、分水线、屋顶水箱和屋面检修孔 旳大小与位置、屋面旳排水方向及坡度、天沟 及其雨水口旳位置等。
女儿墙外排水
返回主目录
五 屋顶旳排水方式
女儿墙挑檐沟外排水
长天沟外排水
返回主目录
五 屋顶旳排水方式
暗管外排水
内排水
返回主目录
五 屋顶旳排水方式
内外排水
返回主目录
五 屋顶旳排水方式
屋顶旳排水方式不同在平图中旳体现也不同
返回主目录
五 屋顶旳排水方式
返回主目录
六 屋顶旳构造做法
① 屋面防水原则 ② 屋面防水等级 ③ 卷材防水屋面旳构造 ④ 刚性防水屋面旳构造 ⑤ 平瓦防水屋面旳构造
返回子目录 返回主目录
③ 卷材防水屋面旳构造
保温层 采用轻质多孔、导热系数小旳材料。分为散 料、现场浇筑旳拌合物、板块料等三大类。 如炉渣、矿渣、膨胀珍珠岩、水泥蛭石、预 制膨胀蛭石板、加气混凝土块、泡沫熟料等 一般在防水层下，构造层上设置保温层。
返回子目录 返回主目录
③ 卷材防水屋面旳构造
隔汽层
卷材一般平行于屋脊铺设，从檐口到屋脊层 层向上粘贴，上下搭接不不大于70mm, 左右搭接不不大于l00mm。
返回子目录 返回主目录
③ 卷材防水屋面旳构造
返回子目录 返回主目录
屋顶排水设计PPT(共33页)
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造
高低跨内排水
在两跨交界处也常常需要设置内天沟来汇集低跨屋 面的雨水，高低跨可共用一根雨水管
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造
内落外排水 用于多柱距、多跨度厂房
• 要求：使排水线路短捷，雨水管负荷均匀， 排水顺畅。
4、屋面排水组织
① 确定排水坡面：
按跨度（进深）一
般为双坡，临街、
进深小单坡，进深
3%
大四坡。
②合理划分排水区： 一个雨水管汇水 150~200m2
汇水面积
③雨水管设置： 150~200m2
间距18~24m
屋面分水线
檐沟分水线 18~24m
4、屋面排水组织设计
出纵向坡度引水 • 女儿墙檐沟外排水等多种形式（见后图）
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水
女儿墙挑檐沟外排水
挑檐沟外排水
檐沟断面图
屋顶平面图
女儿墙外排水
檐口断面图
屋顶平面图
暗暗管管外外排排水水
明装的雨水管有损建筑立面，故在一些重要的公共 建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假 柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
2、屋顶的排水方式
• 分类：无组织排水、有组织排水 1）、无组织排水（自由落水） 定义：屋面雨水直接从檐口滴落至地面的
一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 应用：一般适用于低层建筑、少雨地区建 筑及积灰较多的工业厂房。
屋面排水设计
屋顶排水设计为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。
1 屋顶坡度选择一、屋顶排水坡度的表示方法常用的坡度表示方法有角度法、斜率法和百分比法。
坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。
二、影响屋顶坡度的因素1、屋面防水材料与排水坡度的关系防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。
如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。
2、降雨量大小与坡度的关系降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶排水坡度则宜小一些。
三、屋顶坡度的形成方法1、材料找坡材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。
为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。
找坡层的厚度最薄处不小于20mm 。
平屋顶材料找坡的坡度宜为2%。
2、结构找坡结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。
材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。
这两种方法在工程实践中均有广泛的运用。
[屋顶坡度的形成见下图]屋顶坡度的形成2 屋顶排水方式一、排水方式1、无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。
主要适用于少雨地区或一般低层建筑，相邻屋面高差小于4m；不宜用于临街建筑和较高的建筑。
2、有组织排水有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。
在建筑工程中应用广泛。
二、排水方式选择确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、使用性质、屋顶面积大小等因素加以综合考虑。
屋面排水——精选推荐
屋⾯排⽔众所周知，⾬雪降落到屋⾯后在短时间内形成积⽔，如果处理不当，则会导致⾬⽔四处溢流或屋⾯漏⽔，影响⼈们的正常⽣产活动。
因此在进⾏⼯程设计时，必须设置屋⾯⾬⽔排⽔系统，以便有组织、有系统地将屋⾯⾬⽔及时排除。
如何在设计时做到科学、快速，是⼴⼤设计⼈员⾯临的现实问题。
科学，意味着⽅案合理、设计准确；快速，体现在⼯程应⽤性，即通过简明的计算表格，迅速得到⼯程计算数据及结果。
本⽂从⾬⽔的各种排除⽅式着⼿，进⾏简单对⽐分析，认为压⼒流⾬⽔排⽔系统在⽬前具有典型⼯程设计应⽤价值，拟结合徐州地区⾬量公式，总结出本地区⾬⽔排⽔系统设计应⽤路径。
1传统的屋⾯⾬⽔排⽔⽅式及其特点、应⽤场合传统的屋⾯⾬⽔排⽔⽅式，有多种分类⽅法。
按⾬⽔排⽔系统是否在建筑物内部，分为内排式和外排式；按每根⾬⽔⽴管接纳⾬⽔⽃的个数，分为单⽃系统和多⽃系统；按室内埋地管检查井是否密闭或是否设有明渠，分为密闭式和敞开式；按⾬⽔排⽔管道系统内的压⼒类型分为重⼒流和压⼒流。
1.1 屋⾯⾬⽔外排⽔⽅式⾬⽔系统各部分均敷设于室外，室内不会由于⾬⽔系统的设置⽽产⽣⽔患。
(1)檐沟外排⽔由檐沟、承⾬⽃、⽴管组成。
适⽤⽤于⼩型低层建筑，室外不设⾬⽔管渠。
⼀般由⼟建⼈员进⾏设计，即沿建筑物长度⽅向的两侧，每隔15～20m设100mm直径的落⽔管１根，每个承⽔⽃负担的汇⽔⾯积不超过250m2,落⽔管的材料过去常⽤⾬⽔排⽔铸铁管、镀锌铁⽪⽅形管、⽯棉⽔泥管，现在使⽤较为普遍的是UPVC管。
（2）天沟外排⽔由天沟、⾬⽔⽃、⽴管、排出管组成。
适⽤于⼤⾯积⼚房屋⾯排⽔，室外常设有⾬⽔管渠。
当⼚房内不允许进⾬⽔或设置⾬⽔管道、天沟长度不⼤于50m时优先采⽤该种⽅式。
⽴管及排出管采⽤铸铁管，⽯棉⽔泥接⼝。
1.2屋⾯⾬⽔内排⽔⽅式屋⾯⾬⽔内排⽔⽅式，指屋⾯设有⾬⽔⽃，建筑内部设有连接管、悬吊管、⽴管、排出管、埋地管、检查井的⾬⽔排⽔系统。
对于建筑⽴⾯要求⾼的⾼层建筑、⼤屋⾯建筑、寒冷地区建筑、墙外设置⾬⽔排⽔⽴管有困难的建筑，常采⽤内排⽔⽅式。

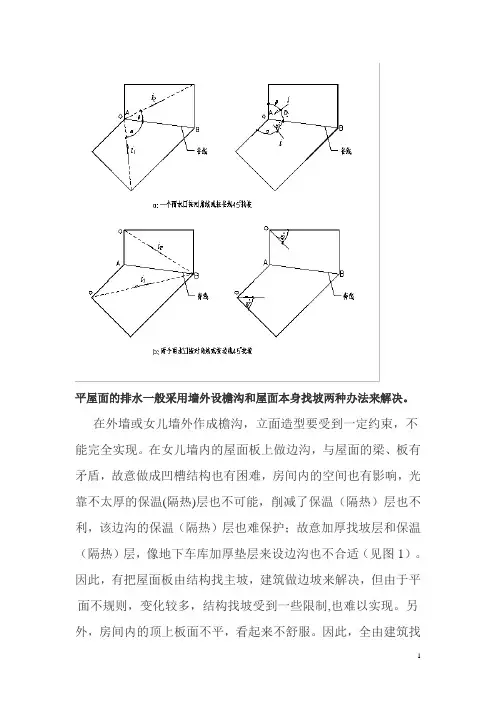

平屋面的排水一般做法详解
平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。
在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。
在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。
因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。
另外，房间内的顶上板面不平，看起来不舒服。
因此，全由建筑找坡较为简便灵活。
这里讨论研究的问题也仅限于此。
一.雨水口设置的一般原则1. 排放方式屋面雨水分外排式、内排式或两者结合的混排式。
为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。
2. 汇水面积计算(1) 屋面：屋面汇水面积按屋面的水平投影面积计算。
以雨水立管φ100为例，其排水量为19（L/S）（即19×3.6=68.4m3/h）(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。
有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。
3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。
在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。
4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。
5. 雨水管径不得小于100mm。
6. 高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。
出水口的下面应设防护板，一般为C20的500×500×50混凝土板。
