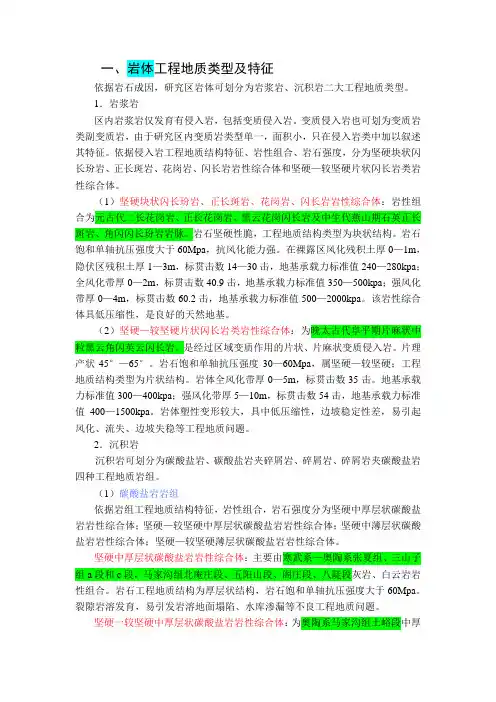

一、岩体工程地质类型及特征依据岩石成因,研究区岩体可划分为岩浆岩、沉积岩二大工程地质类型。

1.岩浆岩区内岩浆岩仅发育有侵入岩,包括变质侵入岩。

变质侵入岩也可划为变质岩类副变质岩,由于研究区内变质岩类型单一,面积小,只在侵入岩类中加以叙述其特征。

依据侵入岩工程地质结构特征、岩性组合、岩石强度,分为坚硬块状闪长玢岩、正长斑岩、花岗岩、闪长岩岩性综合体和坚硬—较坚硬片状闪长岩类岩性综合体。

(1)坚硬块状闪长玢岩、正长斑岩、花岗岩、闪长岩岩性综合体:岩性组合为元古代二长花岗岩、正长花岗岩、黑云花岗闪长岩及中生代燕山期石英正长斑岩、角闪闪长玢岩岩脉。

岩石坚硬性脆,工程地质结构类型为块状结构。

岩石饱和单轴抗压强度大于60Mpa,抗风化能力强。

在裸露区风化残积土厚0—1m,隐伏区残积土厚1—3m,标贯击数14—30击,地基承载力标准值240—280kpa;全风化带厚0—2m,标贯击数40.9击,地基承载力标准值350—500kpa;强风化带厚0—4m,标贯击数60.2击,地基承载力标准值500—2000kpa。

该岩性综合体具低压缩性,是良好的天然地基。

(2)坚硬—较坚硬片状闪长岩类岩性综合体:为晚太古代阜平期片麻状中粒黑云角闪英云闪长岩。

是经过区域变质作用的片状、片麻状变质侵入岩。

片理产状45°—65°。

岩石饱和单轴抗压强度30—60Mpa,属坚硬—较坚硬;工程地质结构类型为片状结构。

岩体全风化带厚0—5m,标贯击数35击。

地基承载力标准值300—400kpa;强风化带厚5—10m,标贯击数54击,地基承载力标准值400—1500kpa。

岩体塑性变形较大,具中低压缩性,边坡稳定性差,易引起风化、流失、边坡失稳等工程地质问题。

2.沉积岩沉积岩可划分为碳酸盐岩、碳酸盐岩夹碎屑岩、碎屑岩、碎屑岩夹碳酸盐岩四种工程地质岩组。

(1)碳酸盐岩岩组依据岩组工程地质结构特征,岩性组合,岩石强度分为坚硬中厚层状碳酸盐岩岩性综合体;坚硬—较坚硬中厚层状碳酸盐岩岩性综合体;坚硬中薄层状碳酸盐岩岩性综合体;坚硬—较坚硬薄层状碳酸盐岩岩性综合体。

岩石的工程地质性质

岩石的工程地质性质
第五节 岩石的工程地质性质
一、岩石的工程地质性质指标
物理性质 密度,孔隙率,吸水性 力学性质 强度,变形 水理性质 透水性,溶解性,软化性,抗冻性
(一)物理性质
1.密度 岩石单位体积的质量。
2.相对密度 固体岩石的质量与同体积4℃水的质量的比值。
3.岩石的孔隙率 岩石中孔隙、裂隙的体积与岩石总体积的比值。
2.变形模量 应力与总应变的比值。
3.泊松比 轴向压力作用下的模向应变和纵向应变的比值。
(三)水理性质
1.透水性 2.溶解ห้องสมุดไป่ตู้ 3.软化性 4. 抗冻性
二、影响岩石工程性质的因素
1. 矿物成分 2. 结构
岩石按结构分类:结晶联结、胶结物联结 强度上的一般规律:
结构:结晶联结>胶结物联结 胶结物:
硅质胶结>铁质胶结>钙质胶结>泥质胶结 胶结方式(图1-4):
接触胶结>孔隙胶结>基底胶结
二、影响岩石工程性质的因素
3. 构造 一些强度底、易风化的矿物,多沿一定的
方向富集,或成条带状风布,或成局部的聚集体, 从而使岩石的强度在这些部位出现弱化。
4. 水的作用
5. 风化
4.吸水率 指在常压条件下岩石所吸水分质量与干燥岩石质量 的比值。
(二)力学性质
强度指标
1.抗压强度 岩石在单向压力作用下,抵抗压碎破坏的能力。
2.抗拉强度 岩石单向拉伸时,抵抗拉断破坏的能力。
3.抗剪强度 岩石抵抗剪切破坏的能力。可分为抗剪断强度、抗 剪强度和抗切强度。
(二)力学性质
变形指标
1.弹性模量 应力与弹性应变的比值。

第2章 岩石的工程地质特征

第2章 岩石的工程地质特征

2.0 概述
一、岩石与土工程地质性质的差别: 其次,岩石虽然比起土来具有强度高、不易变形以及整体性 和抗水性好的优点,但作为地下工程体(如井筒、巷道、硐室、 隧道等)、建筑物地基或建筑物环境的岩体,也具有缺陷,这 就是岩体中存在着断层、节理等结构面,使岩体受到不同程度 的切割,完整性遭到破坏,导致岩体物理、力学性质变差和严 重不均匀。当断裂破坏严重时,岩体甚至破碎分散犹如碎屑土。 这种被称为构造岩的破碎岩石,有的属于半坚硬岩石,有的已 经成为松软土。岩体中的这种结构面分割情况,在土中是见不 到的,只有在某些裂隙黏土或老黄土中才有微弱的裂隙分布。 因此岩体的结构比土体复杂。即使是坚硬完整的岩块,在其内 部也存在有微裂隙和缺陷,如节理面、微破裂面等,这就程度 不同地削弱了岩块的强度,同时也导致了岩块力学性质的各向 异性。
2.1 岩石的基本特征
三、岩石的分类
工程中的岩石分类方式较多,现就常见的几种分类方式介绍 如下。 2、按照其坚固性划分 按照岩石的坚固性划分可分为两类:硬质岩石和软质岩石。 (1)硬质岩石是指其饱和单轴极限抗压强度≥30MPa 的岩石。 常见的硬质岩石有花岗岩、石灰岩、石英岩、闪长岩、玄武岩、 石英砂岩、硅质砾岩和花岗片麻岩等。 (2)软质岩石是指其饱和单轴极限抗压强度<30MPa的岩石。 常见的软质岩石有页岩、泥岩、绿泥石片岩和云母片岩等。 除此之外,岩石按照其风化程度可分为五类,即未风化、微 风化、弱风化、中等风化和强风化。(也有资料分三类/四类, 即微风化 /弱风化、中等风化和强风化。)
2.1 岩石的基本特征
二、岩石的结构与构造 1、岩石的结构 岩石的结构是指岩石中矿物的结晶程度、颗粒大小和形状以 及彼此间的组合方式。 这主要决定于地质作用进行的环境,在同一大类岩石中,由 于他们生成的环境不同,就产生了种种不同的结构。 2、岩石的构造 岩石的构造是指岩石中矿物集合体之间或矿物集合体与岩石 的其他组成部分之间的排列方式以及充填方式。这反映着地质 作用的性质。 由岩浆作用生成的岩浆岩大多具有块状构造;由变质作用生 成的变质岩,多数情况下他们的组成矿物一般都依一定方向平 行排列,具有片理状构造;由外力地质作用生成的沉积岩,是 逐层沉积的,多具有层状构造。

工程地质学-第三章 岩体的工程地质性质与岩体分类-1-结构面特征与结构面类型

工程地质学-第三章 岩体的工程地质性质与岩体分类-1-结构面特征与结构面类型

1)产状:结构面的产状常用走向、倾向和倾角三要素 表示。 2)连续性:结构面的连续性反映结构面的贯通程度, 常用线连续性系数、迹长和面连续性系数等表示。 3)密度:结构面的密度反映结构面发育的密集程度, 常用线密度、面密度和间距等指标表示Байду номын сангаас 4)张开度与填充胶结特征:结构面的张开度e是结构 面两壁面间的垂直距离(mm) 5)形态:结构面的形态对岩体的力学性质及水力学性 质存在明显的影响。 6)结构面的组合关系:控制着可能滑岩的岩体的几何 边界条件、形态、规模、滑动方向及滑移破坏类型, 它是工程岩体稳定性预测与评价的基础。
1)原生结构面:是岩体在成岩过程中形成的结构面,其特征与 岩体成因密切相关。因此,又可将其分为沉积结构面、岩浆结 构面和变质结构面三类。原生结构面除部分经风化卸荷作用裂 开外,多具有不同程度的连接力和较高的强度。 (1)沉积结构面
沉积岩的层理、层面、沉积间断面及沉积软弱夹层等都属 于沉积结构面。 (2)火成结构面
在岩体的强度性质中,最重要的是抗剪强度。
它是影响工程安全和造价的重要因素,在岩基抗滑稳 定、边坡岩体稳定和地下硐室围岩稳定性分析与近似 中,岩体的抗剪强度参数是必不可少的。
二、岩体的流变特征
蠕变:指在应力一定的条件下,变形随时间的持续而逐 渐增长的现象; 松弛:变形保持一定时,应力随时间的增长而逐渐减 小的现象。 长期强度:出现蠕变破坏的最低应力值
2.结构面的规格和等级 按结构面延伸长度、切割深度、破碎带宽度及其
力学效应,可将结构面划分为如下五级: Ⅰ级:指大断层或区域性断层。 Ⅱ级:指延伸长而宽度不大的区域性地质界面,如较 大的断层、层间错动、不整合面及原生软弱夹层等。 Ⅲ级:指长度为数十米至数百米的断层、区域性节理、 延伸较好的层面及层间错动等。 Ⅳ级:指延伸较差的节理、层面、次生裂隙、小断层 及较发育的片理、剪理面等。其长度一般为数十米至 二三十米,宽度近于零至数厘米不等,是构成岩块的 边界面。 Ⅴ级:又称微结构面,指隐节理、微层面、微裂隙及 不发育的片理、劈理等,其规模小,连续性差,常包 括在岩块内,主要影响沿块的物理力学性质。

1.5岩石的工程地质性质

1.5岩石的工程地质性质
软化系数表示。 软化系数kd:等于岩石在饱和状态下的极限抗压强度与
在风干状态下极限抗压强度的比。用小数表示。其值越小, 表明岩石在水作用下的强度和稳定性越差。
岩石的软化性决定于岩石的矿物成分、结构和构造特征。 岩浆岩和变质岩的软化系数大都接近于1.0;粘土矿物含量 高、孔隙度大、吸水率高的岩石,软化系数越小,如泥灰 岩和页岩。
降低岩石的强度。在工程中应当重视岩石中这些低强度 矿物含量的增长对岩石强度的降低作用。
但也不能简单地认为,含有高强度矿物的岩石,其强度一定就 高。因为岩石受力作用后,内部应力是通过矿物颗粒的直接接 触来传递的,如果强度较高的矿物在岩石中互不接触,则应力 的传递必然会受中间低强度矿物的影响,岩石不一定就能显示 出高的强度。
180~300
岩石名称 辉绿岩
抗压强度 (MPa)
200~350
岩石名称 页岩
抗压强度 (MPa)
10~100
100~250
玄武岩
150~300
砂岩
20~200
180~300
石英岩
150~350
砾岩
10~150
100~250 100~250 80~250
大理岩 片麻岩 灰岩
100~250 50~200 20~200
岩体 = 结构面 + 结构体
岩块的强度高,岩体的强度不一定高。
结构面的发育程度、性质、充填情况以 及连通程度等,对岩体的工程性质有很 大的影响。
29/35
1. 结构面
结构面:存在于岩体中的各种地质界面。
(1)结构面类型: 原生结构面:成岩时形成
沉积结构面:层面、层理、夹层等 火成结构面:原生节理、流纹面、接触面等等 变质结构面:片麻理、片理等等

岩土体工程地质特征

岩土体工程地质特征
综上所述,岩土体工程地质特征包括岩土类型、岩土层位、岩土物理性质、岩土工程性质 、地下水位和地下水条件,以及地质构造和断裂带等方面的描述和分析。这些特征对于岩土 工程的设计、施工和风险评估具有工程地质特征是指在岩土工程中,对于地质环境和地质条件的描述和分析。以下是 一些常见的岩土体工程地质特征:
1. 岩土类型:岩土体工程地质特征首先包括对地质体的分类和描述,例如土壤、岩石、砂 、粘土等。不同的岩土类型具有不同的物理和力学性质,对工程设计和施工具有重要影响。
2. 岩土层位:地质特征还包括对地下岩土层位的描述,包括不同层位的厚度、分布、性质 等。岩土层位的差异会导致地下水位、土壤质地、岩石强度等方面的变化,对工程设计和地 基处理起着重要作用。
岩土体工程地质特征
3. 岩土物理性质:岩土体工程地质特征还包括对岩土物理性质的描述,如颗粒大小、密度 、含水量、孔隙度等。这些性质直接影响土体的强度、渗透性、可压缩性等工程性质。
4. 岩土工程性质:地质特征还包括对岩土工程性质的描述,如土壤的可塑性、岩石的强度 、土体的稳定性等。这些性质对于工程设计、地基处理和施工方法的选择具有重要意义。
5. 地下水位和地下水条件:地质特征还需要考虑地下水位和地下水条件对工程的影响。地 下水位的高低、渗透性和水位变化等因素会对土体稳定性、地下水排泄和基坑降水等工程问 题产生影响。
岩土体工程地质特征
6. 地质构造和断裂带:地质特征还包括对地质构造和断裂带的描述。地质构造和断裂带对 岩土体的稳定性和变形特性有重要影响,需要在工程设计和施工过程中予以考虑。

岩体地质与结构特征

岩体地质与结构特征

分布上往往呈不连 续状,透镜状,延 展性差,且主要在 地表风化带内发育
一般为泥质物充填,水理性质 很差
在天然及人工边坡上造成危害,有 时对坝基、坝肩及浅埋隧洞等工程 亦有影响,但一般在施工中予以地 基处理
第一章 岩体的地质与结构特征
(一)地质成因类型
1.原生构造面岩体在成岩过程中形成旳构造面。 沉积构造面是沉积岩在沉积和成岩过程中形成旳,有层理
3.次生构造面 是岩体形成后在外营力作用下产生旳构造面, 涉及卸荷裂隙、风化裂隙、次生夹泥层和泥化夹层等。
第一章 岩体的地质与结构特征
(二)力学成因类型
1、张性构造面是由拉应力形成旳,如羽毛状张裂面、纵张 及横张破裂面、岩浆岩中旳冷凝节理等
特点:张开度大、连续性差、形态不规则、面粗糙,起伏 度大及破碎带较宽,易被充填,常含水丰富,导水性强
衡量岩块旳风化程度旳指标: 定性指标主要有:颜色、矿物蚀变程度、破碎程
度及开挖锤击技术特征等。 定量指标主要有风化空隙率指标和波速指标等。
第一章 岩体的地质与结构特征
风化空隙率指标(Iw):迅速浸水后风 化岩块吸入水旳质量与干燥岩块质量 之比。
波速指标
•纵波波速(cp)
•波速比(kv)
kv
vcp vrp
Ⅳ级构造面主要控制着岩体旳构造、完整性和物理 力学性质,数量多且具随机性,其分布规律具统计 规律,需用统计措施进行研究。
Ⅴ级 又称微构造面。常包括在岩块内,主要影响岩 块旳物理力学性质,控制岩块旳力学性质。
第一章 岩体的地质与结构特征
三、 产状
走向、倾向、倾角 构造面与最大主应
力间旳关系控制着 岩体旳破坏机理与 强度。
第一章 岩体的地质与结构特征
构造面旳粗糙度用粗糙度 系JRC(joint roughness coefficient)表达。

岩体工程地质性质

岩体工程地质性质

散介质的岩体结构,一般是工程清
挖的对象。
三、岩体的工程地质质量分类
作为工程建筑的地基、围岩或是材料的岩体,因为
其岩石质量不同,岩体结构类型不同,岩体结构面类型也
有差异,再加上水的参与,风化作用的影响等等,使岩体
质量的评定因素十分复杂。但为了满足工程建设的实际需
要必须对岩体的工程地质质量进行分类。
1.岩石质量指标(R、Q、D—Rock, quality designation)分类
一、岩体结构面类型
指切割岩石的所有地质界面,如岩层面、断层面、节理面等。 依据结构面成因将其分为三种类型。 1.原生结构面:与岩石同时形成,如层面、片理,收缩裂隙。
2.次生结构面:岩石形成后叠加形成的,节理面,断层面等。
3.软弱结构面:是一类特殊的结构面,特指岩体中具有一定
厚度的结构面。它可以是原生的,也可以是次生的,工程地质 勘察中应予以特别重视。如砂岩中的泥岩夹层,花岗岩中的裂 隙风化带等。
弹塑性变形 --褶皱
弹脆性变形 --断层
(1)微裂隙压密阶段:岩石中微裂隙 在荷重下压密,此阶段δ 变化小而ε 变 化大 (2)弹性变形阶段:裂隙进一步密合, 不产生新裂隙,δ 、ε 近乎同步增加(曲 线外切线近45°),最高点称弹性极限抗
δ
屈服点
ε
压强度,亦称屈服点。
(3)裂隙发展和破坏阶段:新裂隙产生并发展,δ 增加不 多,而ε 快速增加,直至最高点,岩石发生整体破坏,此点的 δ 值称单轴极限抗压强度。 (4)峰值后阶段:岩石大变形,δ 下降至稳定。
(1)整体结构:即完整岩体,强度高、力学性质稳定。 (2)块状结构:整体强度高、
块度均匀,与完整岩体相近。 (3)镶嵌结构:块度具有显著两分性,但整体强度仍较高。

岩土体工程地质类型及特征

岩土体工程地质类型及特征

一、岩土体工程地质类型及特征岩土体工程地质类型的划分根据岩土体形成条件、结构、岩性、力学特性及工程地质特征的差别,可分为松散松软堆积层岩类、碳酸盐岩类及碎屑岩类3个岩体类型6个工程地质岩组。

(一)土体工程地质类型及物理力学特征此岩类的划分根据其结构特征、力学性质及工程特性分为中偏高压缩粘性土类岩组和低压缩碎石土类岩组2个工程地质岩组。

1、中偏高压缩粘性土类岩组(1)残坡积土(Q el+dl)残坡积层主要分布于沿线丘陵沟谷坡脚一带,多为紫红色、棕红色粉砂质粘土或浅黄色、灰黄色砂土、亚粘土、粉土夹(含)碎石,沿线厚度不一。

残坡积亚粘土天然含水量W18.8~24.00%,天然孔隙比e0.600~0.697,塑性指数Ip 8.4~12.6,液性指数I L 0.46~0.60为软塑状,凝聚力C26.6~45.1Kpa,内摩擦角φ10.1~18.7度,压缩系数a0.25~0.40为中~偏高压缩土类。

残坡积层的主要工程地质问题是湿陷变形、压缩沉降变形、蠕滑变形。

(2)冲洪积土(Q4al+pl)冲洪积层主要分布于河床、河滩上,为灰色、浅灰色亚粘土、粘土及褐灰色细、粉砂土及砂砾卵石层,厚度不一。

亚粘土天然含水量W21.7~26.50%,天然孔隙比e0.619~0.838,塑性指数Ip 8.4~14.6,液性指数I L 0.46~0.87为可塑状,凝聚力C12.9~32.2Kpa,内摩擦角φ7.0~10.3度,压缩系数a0.31~0.47为中~偏高压缩土类。

粘土天然含水量W28.8~34.30%,天然孔隙比e0.838~0.978,塑性指数Ip 20.0~21.3,液性指数I L 0.54~0.77为软塑状,凝聚力C22.6~54.7Kpa,内摩擦角φ10.0~10.3度,压缩系数a0.24~0.605为中~高压缩土类。

冲洪积层的主要工程地质问题是湿陷变形、压缩沉降变形、蠕滑变形。

2、低压缩碎石土类岩组崩坡积土(Q4col+dl)崩坡积层主要分布于斜坡边缘、高陡斜坡的坡脚处,碎块石成份与地层岩性有关,为黄灰、红褐色亚粘土夹块石、碎石。

岩体的组成及工程地质特征

岩体的组成及工程地质特征

岩体的组成及工程地质特征一、岩体的概念岩体:可能由一种或多种岩石组合,且在形成现实岩体的过程中经受了构造变动、风化作用、卸荷作用等各种内力和外力地质作用的破坏及改造。

工程岩体的分类为:地基岩体、边坡岩体、地下工程围岩。

二、岩体的结构岩体是由岩块或土构成的,岩体的性质取决于岩石或土和结构面的性质。

岩体的结构面结构面的特征是影响结构面强度及其他性能的重要因素。

结构面的产状由走向、倾向和倾角三个要素。

岩体的地质构造(1)地质构造的几种类型(1)不利情况 (2)最不利情况(3)有利情况(岩层走向与边坡垂直) (4)有利情况(岩层倾向与边坡相反)(2)断裂构造①裂隙发育程度分级及对工程的影响①裂隙的分类③断层的组成及类型三、岩体结构特征1.岩体结构类型四、岩体的力学特性(一)岩体的变形特征岩体的变形通常包括结构面变形和结构体变形两个部分。

设计人员所关心的主要是岩体的变形特性。

岩体变形参数是由变形模量或弹性模量来反映的。

不同岩体具有不同的流变特性。

一般有蠕变和松弛两种表现形式。

试验和工程实践表明,岩石和岩体均具有流变性。

特别是软弱岩石、软弱夹层、碎裂及散体结构岩体,其变形的时间效应明显,蠕变特征显著。

(二)岩体的强度性质由于岩体是由结构面和各种形状岩石块体组成的,所以,其强度同时受二者性质的控制。

如当岩体中结构面不发育,呈完整结构时,岩石的强度可视为岩体强度。

如果岩体沿某一结构面产生整体滑动时,则岩体强度完全受结构面强度控制。

四、岩体的工程地质性质结构面的工程地质性质对岩体影响较大的结构面的物理力学性质,主要是结构面的产状、延续性和抗剪强度。

延伸长度为5-10m的平直结构面,对地下工程围岩的稳定就有很大的影响,对边坡的稳定影响一般不大。

结构面的规模是结构面影响工程建设的重要性质。

结构面的规模分为I-V级:①级指大断层或区域性断层,控制工程建设地区的稳定性,直接影响工程岩体稳定性。

Ⅱ、Ⅱ级结构面往往是对工程岩体力学和对岩体破坏方式有控制意义的边界条件,它们的组合往往构成可能滑移岩体的边界面,直接威胁工程安全稳定性。

工程地质岩组特征

工程地质岩组特征

工程地质岩组特征工程地质岩组特征是指岩石在工程施工过程中的特点和性质。

岩组特征是工程地质研究的重要内容,对于工程设计、施工和维护都有重要的影响。

一、岩石的成因和类型岩石可以分为火成岩、沉积岩和变质岩三大类。

火成岩是由岩浆在地下或地表凝固而形成的,包括花岗岩、玄武岩等;沉积岩是由风化、运移和沉积作用形成的,如砂岩、泥岩、石灰岩等;变质岩是由原有岩石在高温高压下发生矿物组合、结构和化学成分变化而形成的,如片麻岩、白云岩等。

二、岩石的物理性质岩石的物理性质包括密度、硬度、孔隙度、吸水性等。

密度是指单位体积岩石的质量,硬度是指岩石的抗压强度,孔隙度是指岩石中洞隙的百分比,吸水性是指岩石吸水的能力。

三、岩石的力学性质岩石的力学性质包括弹性模量、抗拉强度、抗压强度、抗剪强度等。

弹性模量是指岩石在外力作用下的变形能力,抗拉强度是指岩石在拉伸过程中的破坏能力,抗压强度是指岩石在压缩过程中的破坏能力,抗剪强度是指岩石在剪切过程中的破坏能力。

四、岩石的破碎性质岩石的破碎性质是指岩体破裂和剥离的能力。

岩石的破碎性质与岩石的结构、强度、断裂性质等有关,对于工程施工过程中的爆破、钻孔、开挖等都有重要的影响。

五、岩石的耐候性岩石的耐候性是指岩石在自然环境下的抗侵蚀能力。

不同岩石的耐候性有差异,一些岩石容易被风化、溶解、破碎等,对工程施工和维护带来了一定的困难。

六、岩石的水文地质性质岩石的水文地质性质是指岩石的渗透性、含水量和水位等。

不同类型的岩石具有不同的渗透性和含水量,对于工程施工过程中的地下水的流动和排水都有重要的影响。

七、岩石的化学性质岩石的化学性质包括岩石的化学组成和岩石中矿物的化学反应等。

不同类型的岩石有不同的化学成分,对于工程施工和维护带来了一定的挑战。

综上所述,工程地质岩组特征是指岩石的成因和类型、物理性质、力学性质、破碎性质、耐候性、水文地质性质和化学性质等方面的特点和性质。

了解岩组特征有助于合理选择施工方法和措施,减少工程事故的发生,提高工程质量和安全性。

4岩体的工程地质性质

4岩体的工程地质性质


天然密度 干密度ρd 含水量w(%) 重度γ(kN/m3) :单位体积岩石受到的重力,与密度ρ的关 系为
4.2.1岩石的主要物理性质
2)
相对密度(比重)Gs 干试样质量m(g)与4℃时同体积纯水质量(岩石固体体积与 水的密度之积)的比值
4.2.1岩石的主要水理性质
3)
孔隙度(孔隙率)n 试样中孔隙(包括微裂隙)的体积Vv(cm3)与试样总体积V (cm3)的百分比 V n v V 孔隙比e
岩体完整程度与岩体结构类型的定性划分(《工程岩体分级标准》)
岩体完 结构面发育程度 主要结构面的结合 主要结构面类 岩体结构类型 型 整程度 组数 平均间距/m 程度 完整 1~2 >1.0 结合好或结合一般 节理、裂隙、 整体状或巨厚 层面 层状结构 较完整 1~2 >1.0 结合差 节理、裂隙、 块状或厚层状 层面 结构 结合好或结合一般 块状结构 2~3 1.0~0.4 节理、裂隙、裂隙块状或中 较破碎 2~3 1.0~0.4 结合差 层面、小断层 厚层状结构 结合好 镶嵌碎裂结构 ≥3 0.4~0.2 结合一般 中、薄层状结 构 破碎 ≥3 结合差 各种类型结构 裂隙块状结构 0.4~0.2 结合一般或结合差 面 碎裂状结构 ≤0.2 极破碎 无序 结合很差 散体结构
外动力成因型结构面(表生结构面):如卸荷裂隙(长江链子
崖危岩体)、泥化夹层及表生夹泥。
结构面的特征

1978年ISRM实验室和野外试验标准委员会制定的《岩体不连 续面定量描述的建议方法》
方位:结构面的产状(走向、倾向、倾角)
间距:反映岩体完整程度和块体大小 延续性:反映结构面的连通率 粗糙度:反映结构面的起伏状况 结构面侧壁强度:反映结构面受风化影响的程度 张开度:又称隙宽,即裂隙的宽度 充填物:不同物质充填对力学特性有显著影响 渗流:反映地下水的活动状况 节理组数:反映岩体被切割的状况 块体大小:可用块度和体积节理数反映

岩石及岩体的工程地质性质

岩石及岩体的工程地质性质
括细微的裂隙 )的发育程度,对岩石的强度和 稳定性产生重要的影响。岩石的孔隙性用孔隙 度表示。孔隙度在数值上等于岩石中各种孔隙 (包括裂隙)的总体积与岩石总体积的比。用 百分数表示。
岩石的孔隙率的大小,主要决定于 岩石的 结构构造,同时也受风化作用、岩浆作用、构 造运动和变质作用的影响。
(3)吸水性 岩石的吸水性,反映岩石在一定条件下的吸
2.岩石的主要力学性质
岩石的力学性质是指岩石抵抗外力作用的 性能。岩石在外力作用下,首先发生变形,当 外力增加到某一数值时,岩石便开始破坏。所 以在研究岩石的力学性质时,既要考虑岩石的 变形特性,也要考虑岩石的强度特性。 (1)岩石的变形
岩石典型的应力~应变曲线岩石在外力作 用下产生变形,且其变形性质分为 弹性和塑性 两种。 根据曲率的变化,可将岩石变形过程划 分为四个阶段:
岩石和岩体过去统称岩石。实际上.从工程 地质观点看,岩石是矿物的集合体,没有显著软 弱面的石质材料,岩体则是岩石的地质综合体。 岩石的工程地质性质,是岩体的基础,岩体工程 地质性质,严格受其结构面的控制。
§4.1 岩石工程地质性质
就大多数的工程地质问题来看,岩石的工程 地质性质主要决定于岩体内部裂隙系统的性质及 其分布情况,但岩石本身的性质也起着重要的作 用。岩石的工程地质性质包括 物理性质和力学性 质二个主要方面。
形由压缩转变为膨胀。应力增加,裂隙进一步扩展,岩石局部破损,且破
损范围逐渐扩大形成员通的破裂面,导致岩石“破坏”。c点对应的应力
达到最大值,称为峰值强度或单轴极限抗压强度。
(4)峰值后阶段(图中c点之后) 岩石被环后,经过较大的变形,应力下
降到一定程度开始保持常数,d点对应的应力称为残余强度。
E
由于大多数岩石的变形具有不同程度的弹 性性质,且工程实践中建筑物所能作用于岩石 的压应力远远 低于单轴极限抗压强度。因此, 可在一定程度上将岩石看作 准弹性体,用弹性 参数表征其变形特征。

岩石的工程地质性质

岩石的工程地质性质

➢ 断口:指非晶质矿物在受到外力打击作用后,破 裂面方向随机且极不平整光滑的性质。
➢ 裂开的不平整也不光滑的面称为断口面。 ➢ 根据断口的形态特征,常见如下类型:
①贝壳状断口; ②平坦状断口; ③参差状断口; ④锯齿状断口; ⑤刀片状断口; ⑥阶梯状断口。 值得注意:解理和断口
的性质此消彼长。
7. 密度和重度
3. 光泽
➢ 矿物光泽是指矿物表面对可见光的反射能力。 它的强弱取决于矿物的折射率、吸收系数和反 射率。
➢ 在矿物学中,将矿物光泽按反射率大小分为三 个等级,即金属光泽、半金属光泽和非金属光 泽。 (1)金属光泽:如同金属抛光表面上的反射光, 闪耀夺目。 (2)半金属光泽:比新鲜金属抛光面略暗一些, 如同陈旧的金属器皿表面的反射光。 (3)非金属光泽:如同非金属抛光表面上的反 射光,光泽暗淡。它可再细分为金刚光泽和玻 璃光泽。常见特殊的非金属光泽包括珍珠光泽、 油脂光泽、丝绢光泽、蜡状光泽和土状光泽等
第二章 岩石及其工程地质性质
内容提要:
一、矿物及其特征 二、岩浆岩及其特征 三、沉积岩及其特征 四、变质岩及其特征 五、岩石的工程地质性质
➢ 岩土体作为地基或建筑结构本身或部分,其工 程地质性质将直接影响工程的设计、施工和投 资以及稳定安全性,也是地质学尤其是工程地 质学研究的重要对象。
➢ 岩石是地质作用形成矿物的集合体。
4. 透明度
➢ 矿物透明度是指矿物透过可见光的能力,其大小可用 透射系数表示。
➢ 为了消除矿物厚度对透明度的影响,一般以0.03cm薄片 厚度作为参考标准。据此,矿物透明度可分为如下三个 等级:透明、半透明和不透明。
➢ 矿物颜色、条痕、光泽与透明度之间存在相互消长的关
系。
5. 硬度

工程地质学_第6章 岩体的工程地质性质及岩体工程分类

工程地质学_第6章 岩体的工程地质性质及岩体工程分类

2、结构体特征及性质
(1)特征 可用其规模、形态及其产状进行描述 a.按不同级别结构面对岩岩体的切割,可将结构体划分为 4级。 Ⅰ级结构体——地质体或称断块体 Ⅱ级结构体——岩块 Ⅲ级结构体——块体 Ⅳ级结构体——山体
b.基本形状有柱状、块状、板状、楔形、锥形、菱形等。一般 来说其稳定程度,板状结构体比柱状、块状的差。而楔状的比 菱形及锥状的差. c.产状一般用结构体表面上最大结构面的长轴方向表示,平卧 的板状结构体比竖直的板状结构体对岩体稳定性的影响要大— 些.
变质较浅的沉积岩,如千枚岩等路 堑边坡常见塌方。片岩夹层有时对 工程及地下洞体稳定也有影响
对岩体稳定影响很大.在上述许 多岩体破坏过程中.大都有构造结 构面的配合作用.此外常造成边坡 及地下工程的塌方、冒顶
在天然及人工边坡上造成危害, 有时对坝基,坝肩及浅埋隧洞等工 程亦有影响,但一般在施工中予以 清基处理
侧壁的起伏程度
结构面粗糙
结构面的粗糙度可用粗糙度系数(JRC)表示: 它可以
增加结构面的摩擦角.进而提高了岩体的强度。据结构面 的粗糙程度可将粗糙度系数(JRC)分为10级。在实际工作 中,可用剖面仪测出所研究结构面的粗糙剖面、然后与标 准剖面进行比较,即可求得结构面的粗糙度系数(JRC).
e. 结构面的张开度
层状结构 (Ⅱ1)
与围岩接触面可具 接触面延伸较 熔合及破坏两种不 远,比较稳定而 同的特征。原生节 原生节理往往短 理一般为张裂面, 小密集 较粗糙不平 结构面光滑平 片理短小,分布 直.片理在岩层深 变质 1.片理 产状与岩层或 极密.片岩软弱 部往往闭合成隐蔽 构造方向一致 夹层延展较远, 结构面,片岩、软 结构面 2.片岩软 弱夹层 具固定层次 弱夹层、岩片状矿 物.呈鳞片状 张性断裂不平整, 1.节理(X型节理, 张性断裂较短小, 常具次生充填.呈 张节理) 产状与构造线 剪切断裂延展较 锯齿状,剪切断裂 2.断层(正断层,逆 呈一定关系, 远,压性断裂规 较平直.具羽状裂 构造结构面 断层,走滑断层) 层间带动与岩 模巨大.但有时 晾,压性断层具多 3.层间错动带 层一致 为横断层切割成 种构造岩,成带状 4.羽状裂隙劈理 不连续状 分布,往往含断层 泥、糜棱岩 1.卸荷裂隙 2.风化裂隙 次生结构面 3.风化夹层 4.泥化夹层 5.次生夹泥 分布上往往呈不 连续状,透镜 受地形及原结 一般为泥质物充 体,延展性差, 构面控制 填,水理性质很差 且主要在地表风 化带内发育

三大代表岩石的特征及工程地质性质

三大代表岩石的特征及工程地质性质

三大代表岩石的特征及工程地质性质➢岩浆岩✧岩浆岩的特征1、大部分为块状的结晶岩石,部分为玻璃质的岩石;2、在不同的深度冷凝成岩;3、有它特殊的矿物和构造:霞石、白榴石等矿物及气孔-杏仁构造等,只有岩浆岩才有;4、与周周围围岩界限清楚;5、没有生物遗迹。

✧岩浆岩的工程地质性质岩浆岩的工程地质性质主要与岩浆凝固时的环境条件有关,不同成因条件,其矿物成分、结构、构造和产状差别很大,岩石颗粒间的连接力也有很大差异。

(1)侵入岩:是岩浆在地下缓慢冷凝结晶生成的,矿物结晶良好,颗粒之间连接牢固,多呈块状构造。

因此,侵入岩孔隙度低、抗水性强、力学强度及弹性模量高,具有较好的工程性质。

常见的侵入岩有花岗岩、闪长岩及辉长岩等。

从矿物上看,石英、长石、角闪石及辉石的含量越多,岩石强度越高,云母含量增加使岩石强度降低。

从结构上看,晶粒均匀细小的小的岩石强度高,粗粒结构及斑状结构岩石强度相对较低。

(2)喷出岩:是岩浆喷出地表后迅速冷凝生成的,由于地表条件复杂,使喷出岩具有很不相同的地质特征。

具有隐晶质结构、致密块状构造的粗面岩、安山岩、玄武岩等,工程性质良好,其强度甚至可大于花岗岩。

但当这类岩石具有明显的流纹、气孔构造或含有原生节理时,工程性质变差,孔隙度增加,抗水性降低,力学强度及弹性模量减小。

在具体评述岩浆岩的工程性质时,还必须充分考虑它的节理发育程度及风化程度。

➢沉积岩✧沉积岩的特征(1)具有成层状构造;(2)在地表或地表不太深的地方成岩;(3)化学矿物大量存在,并含有机质;(4)含生物化石。

✧沉积岩的工程地质性质沉积岩具有层理构造,层状及层理对沉积岩工程性质的影响主要表现为各向异性。

因此,沉积岩的产状及其与工程建筑物位置的相互关系对建筑物的稳定性影响很大。

同时由于组成岩石的物质成分不同,也具有不同的工程地质特征。

(1)碎屑岩:是碎屑颗粒被胶结构胶结在一起而形成的岩石。

它的工程性质主要取决于胶结物成分、胶结方式。

详细的岩土特征基本知识分享

详细的岩土特征基本知识分享

详细的岩土特征基本知识分享从岩石建造类型、结构面特征及其组成岩石的岩性和强度等特征分析,岩体可分为岩浆岩、变质岩、碎屑岩、碳酸盐岩和特殊岩石等5个工程地质岩类。

每个岩类再划分为若干岩组,共计18个岩组。

根据土体的成因类型、物质组成及工程特征,土体划分为两类11个组。

具体内容如下:岩体工程地质特征1、岩浆岩类(1)坚硬—软弱块—层状基性喷出岩。

火山熔岩为块状,较坚硬—坚硬,干抗压强度48.0—193.0兆帕,软化系数0.64—0.99,岩体稳定性较好;火山碎屑岩为似层状或层状,软弱—较坚硬,干抗压强度10.9—56.0兆帕,软化系数0.43—0.54,岩体稳定性差。

力学强度的高低与岩石的节理裂隙发育和风化程度有关。

中等风化玄武岩强度为微风化—新鲜的20—50%;火山碎屑岩易受风化,中等风化的锤击易碎。

(2)坚硬—较坚硬层状中—酸性喷出岩。

岩石干抗压强度多大于108兆帕。

流纹岩垂直和水平方向上的力学强度变化较大,在一定条件下可成为岩组中相对软弱的夹层。

使岩体稳定性变差。

(3)坚硬块状侵入岩。

岩石以中—粗粒或斑状结构为主,块状构造,新鲜者致密坚硬,裂隙不发育,力学强度普遍较高,尤其是新鲜花岗岩,抗压强度一般大于98兆帕。

2、变质岩类(1)软硬相间薄—中厚层状变质砂页岩。

岩层厚薄不等,软硬相间,岩石的完整性和抗风化能力差异很大,力学强度各向异性。

片岩、千枚岩、板岩等软弱岩石,节理裂隙较发育,垂直干抗压强度12.0—113兆帕;石英岩、变质砂岩、硅质岩等硬质岩石,较坚硬—坚硬,垂直干抗压强度43.0—260兆帕,最高达338兆帕。

风化岩石干抗压强仅40—90兆帕。

(2)坚硬块状混合岩类。

岩石呈块状,完整性好,坚硬,干抗压强度59—196兆帕,强风化者为22兆帕。

(3)软弱碎裂状构造岩。

岩石破碎,透水性强,压碎花岗岩垂直饱和抗压强度为73兆帕,部分小于20兆帕。

3、碎屑岩(1)软弱—较坚硬,中—厚层状红色砂泥岩。

第02讲 岩体的力学特性和工程地质性质

第02讲 岩体的力学特性和工程地质性质

A.受到水平方向强烈张应力形成的
B.受到水平方向强烈挤压力形成的
C.断层线与褶皱轴的方向基本一致
D.断层线与拉应力作用方向基本垂直
E.断层线与压应力作用方向基本平行

『正确答案』BC
『答案解析』本题考查的是岩体的构成。(1)断层要素:①断层面和破碎带;②断层线;③断盘;④断距。(2)断层基本类型:①正断层是上盘沿断层面相对下降,下盘相对上升的断层。②逆断层是上盘沿断层面相对上升,下盘相对下降的断层。③平推断层是两盘沿断层面发生相对水平位移的断层。其倾角一般是近于直立的,本题是逆断层。参见教材P8。
二、岩体的力学特性
(一)岩体的变形特征
岩体的变形通常包括结构面变形和结构体变形两个部分。岩体变形参数是由变形模量或弹性模量来反映的。
(二)岩体的强度性质
由于岩体是由结构面和各种形状岩石块体组成的,所以,其强度同时受二者性质的控制。一般情况下,岩体的强度既不等于岩块岩石的强度,也不等于结构面的强度,而是二者共同影响表现出来的强度。但在某些情况下,可以用岩石或结构面的强度来代替。如当岩体中结构面不发育,呈完整结构时,岩石的强度可视为岩体强度。如果岩体沿某一结构面产生整体滑动时,则岩体强度完全受结构面强度控制。
(3)碎裂结构。层状碎裂结构和碎裂结构岩体变形模量、承载能力均不高,工程地质性质较差。
(4)散体结构。岩体节理、裂隙很发育,岩体十分破碎,岩石手捏即碎,属于碎石土类,可按碎石土类考虑。
2011年真题:
4.结构面结合力较差的层状结构工程地基岩体的工程特性是( )。
A.沿层面方向的抗剪强度高于垂直层面方向
表1.1.4裂隙发育程度分级表

岩、土体工程地质特征

岩、土体工程地质特征

根据岩石建造类型、结构面特征及其组成岩石的岩性和强度等特征,岩体分为岩浆岩、变质岩、碎屑岩、碳酸盐岩和特殊岩石等5个工程地质岩类。

每个岩类再划分为若干岩组,共计18个岩组。

根据土体的成因类型、物质组成及工程特征,土体划分为两类11个组。

(一)岩体工程地质特征1.岩浆岩类(1)坚硬—软弱块—层状基性喷出岩。

火山熔岩为块状,较坚硬—坚硬,干抗压强度48.0—193.0兆帕,软化系数0.64—0.99,岩体稳定性较好;火山碎屑岩为似层状或层状,软弱—较坚硬,干抗压强度10.9—56.0兆帕,软化系数0.43—0.54,岩体稳定性差。

力学强度的高低与岩石的节理裂隙发育和风化程度有关。

中等风化玄武岩强度为微风化—新鲜的20—50%;火山碎屑岩易受风化,中等风化的锤击易碎。

(2)坚硬—较坚硬层状中—酸性喷出岩。

岩石干抗压强度多大于108兆帕。

流纹岩垂直和水平方向上的力学强度变化较大,在一定条件下可成为岩组中相对软弱的夹层。

使岩体稳定性变差。

(3)坚硬块状侵入岩。

岩石以中—粗粒或斑状结构为主,块状构造,新鲜者致密坚硬,裂隙不发育,力学强度普遍较高,尤其是新鲜花岗岩,抗压强度一般大于98兆帕。

2.变质岩类(1)软硬相间薄—中厚层状变质砂页岩。

岩层厚薄不等,软硬相间,岩石的完整性和抗风化能力差异很大,力学强度各向异性。

片岩、千枚岩、板岩等软弱岩石,节理裂隙较发育,垂直干抗压强度12.0—113兆帕;石英岩、变质砂岩、硅质岩等硬质岩石,较坚硬—坚硬,垂直干抗压强度43.0—260兆帕,最高达338兆帕。

风化岩石干抗压强仅40—90兆帕。

(2)坚硬块状混合岩类。

岩石呈块状,完整性好,坚硬,干抗压强度59—196兆帕,强风化者为22兆帕。

(3)软弱碎裂状构造岩。

岩石破碎,透水性强,压碎花岗岩垂直饱和抗压强度为73兆帕,部分小于20兆帕。

(1)软弱—较坚硬,中—厚层状红色砂泥岩。

岩石呈不等厚互层状。

力学强度因岩性不同而异。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

岩石(体)工程地质特征
岩石与岩体特征对比(P.26)
因素
物质组成
岩石特征
由结晶矿物,非晶质基质,胶结物质组合构成
岩体特征
由一种或几种岩块组合而成,是岩块的集合体,即 由结构面和结构体共同组成
结构
根据成分及矿物颗粒性质不同可分为结晶结构,碎 屑结构及生物化学和交替化学沉积的致密结构
根据结构面和结构体性质不同,大体分为整体结构, 块状结构,层状结构,碎屑结构及散体结构
2.当岩体完整程度为极破碎时,可不进行坚硬程度分类:
岩石(体)工程地质特征
岩石按坚硬程度定性分类(P.203)
坚硬程度等 级
硬 质 岩 坚硬岩
定性鉴定
锤击声清脆,有回弹,震手,难击 碎,基本无吸水反应
代表性岩石
未风化-微风化的花岗岩、闪长岩、辉绿 石、玄武岩、安山岩、片麻岩、石英砾 岩、硅质石灰岩等
结构面类型与工程地质评级(P.28)
节理,断层, 结 层间错动, 构 羽状裂隙, 结 劈理 构 造 张节理较短 小,剪节理 延展较远, 压性断裂规 模巨大 张节理不平整, 呈据齿状:剪 节理较平直线, 具羽状裂隙: 压断层成带状 分布,往往含 断层泥,糜棱 岩 构造结构面是岩体受构造应力作用所产生 的破裂面,如霹理,节理,断层及层间错 动面等。此类结构面对边坡,地下工程、 公路隧道、港口水工建筑物安全和工程建 设产生严重威胁,甚至迫使工程重新选址
岩体结 构类型
岩石(体)工程地质特征
巨块状岩浆岩,变质岩, 巨厚层沉积岩 巨块状
岩体地 质类型
结构体 形状
结构面发育情况
岩土工程特征
整体性强度高,岩体稳定,在变 形特征上可视为均质弹性各向性 体
可能发生的岩土 工程问题
整体状结构
岩体按结构类型分类(P.206)
只具有少量贯穿性较好节理裂隙, 结构面间距0.7-1.5m,一般为2-3 组,有少量分离体
风化程度 未风化 鉴别特征
结构部分破坏, 沿节理面有次生 矿物,风化裂隙 发育,岩体被切 割成岩块,用镐 难挖,岩芯钻方 向可钻进 结构大部分破 坏,矿物成份 结构基本破坏, 显著变化,风 但尚可辩认, 化裂隙很发育, 有残余结构强 岩体破碎,用 度,可用镐挖, 干钻可钻进 镐可挖,干钻 不容易钻进
岩石(体)工程地质特征
完整程 度 完整
结构面发育程度
组数 1-2 1-2 2-3 2-3
岩体完整程度定性分类(P.204)
主要结构面的结合 程度 结合好或结合一般 结合差 结合好结合一般 结合好 结合好 结合一般 结合差 各种类型 结构面 主要结构 面的类型 裂隙,层 面 裂隙,层 面 相应结构 类型 整体状或巨大厚 度状结构 块状或厚层状结 构 块状结构 裂隙块状或中厚 层面状结构 镶嵌破裂结构 中、薄层状结构 裂隙块状结构
软 质 岩
极软岩
岩石(体)工程地质特征
岩石按软化程度分类(P.205)
软化系数 Kr≤0.75 Kr>0.75
岩石软化类别
软化岩石
不软化岩石
注:当岩石具有特色成分、特色结构或特殊性质时,应定为特殊性岩石, 如易溶性岩石、膨胀性岩石、崩解性岩石、盐渍化岩石等。
岩石(体)工程地质特征
岩石按风化程度分类
层状结构
多韵律的薄层及厚层状 沉积岩,副变质岩
层状板状
层理,片理,节理裂隙,但以风 化裂隙为主,常有层间错动面
岩体接近均一的各向异性体,其 变形及强度特征受层面控制,可 视为弹塑性体,稳定性较差
可沿结构面滑塌,可产生塑 性变形
岩体结构类 型
岩体地质类型
结构体形状
结构面发育情况
岩土工程特征
可能发送的岩土工程问题
卸荷裂隙, 次 风化裂隙, 生 风化夹层, 结 泥化夹层 构 面
主要在地表 风化带内, 呈现不连续 分布,透镜 体状,延展 性差
一般为泥质物 卸荷裂隙因岩体表面部分被分被侵蚀卸载 质充填,水理 而形成,产状与临空面近于平行,具有张 性质差 性特征,发育深度一般在基岩面下10m范 围内,受断层影响的部位可更深,对边坡 及水土工建筑物危害很大:风化裂隙一般 限于地表风化带内,常沿原生结构面发育, 或新生风化裂隙,延伸短,连续性差,降 低岩体的强度与变形规模量:泥化夹层是 原生软弱夹层在构造及地下水的作用下形 成,它们的工程性质都比较差,均属软弱 结构面
岩石(体)工程地质特征
岩石按坚硬程度定量分类(P.203)
坚硬程度 坚硬岩 较硬岩 较软岩 软岩 极软岩
单轴饱和 抗压强度
fr >60
60≥fr >30
30≥fr >15
15≥fr >5
fr≤5
注:1.当无法取得饱和单轴抗压强度数据时,可按式Rc=22.82I0.75s(50) 换 算,式中Rc为用点荷载试验换算的单轴饱和抗压强,Is(50)表示直径为 50mm标准试件的点荷载强度指数:
岩石(体)工程地质特征
岩体完整程度定量分类(P.204)
完整性指数 完整程度 Kv≤0.15 极破碎
0.15<Kv≤0. 35
破碎
0.35<Kv≤0. 55
较破碎
0.55<Kv≤0. 75
较完整
Kv>0.75 完整
注:岩土完整性指数(Kv)按式Kv=(Upm/Upr)2计算,式中Upm、Upr分 别为岩体和岩块的压缩波速度(m/s)
RQD/% 岩体分类
RQD≤25 极差
25<RQD≤50 差
50<RQD≤75 差较
75<RQD≤90 较好
RQD>90 好
注:岩石质量指标(RQD)指用直径为75mm的金刚石钻头和双层岩芯管在岩 石在钻进,连续取芯,回次钻进所取岩芯中,长度大于10m的岩芯段长度和 与该回次进尺的比值,以百分数表示。
破碎状结构
构造影响严重的破碎岩 层 断层破裂带,强风化及 全风化带
破块状
层理及层间结构面较发育,结构 面间距0.25-0.50m,一般在3组以 上,有许多分离体 构造及风化裂隙密集,结构面错综 复杂,并多充填黏性土,形成无序 小块和破屑
完整性破坏较大,整体强度很低, 并受软弱结构面控制,多呈弹塑 性体,稳定性很差 完整性遭到极大破坏,稳定性极 差,岩土属性接近松散体介质
微风化
中等风化
强风华
全风化
残积土
野外鉴别
岩质新鲜, 偶见风化痕 迹
结构基本未变, 仅节理面有宣染 或略有变色,有 少量风化裂隙
组织结构全部 破坏,已风化 成土状,镐易 挖掘,干钻易 钻进,具可塑 性
风化程度 参数指标
波速 比Kv 风化 系数Kf
0.9-1.0 0.9-1.0
0.8-0.9 0.8-0.9
原 生 结 构 面
岩浆 结构面
侵入体与围 岩接触面、 冷凝节理面
接触面延伸 远,比较稳 定
变质 结构面
片理、片岩 软弱夹层
片理短小、 分布密:片 岩软弱夹层 延展较远
层面、软弱夹层 等结构面较为平 整;不整合面及 沉积间断面多由 碎屑泥质物构成, 沉积岩在形成过程中受沉积物来源的影响形成层 面,受构造运动的制约形成不整合面:岩浆岩受 且不平整 岩浆活动,冷凝结晶的影响以及对围岩的冲击和 变形过程中由于变质作用形成节理和纹理面:变 与围岩接触面可 质岩在形成过程中由于变质作用而形成在变质岩 具熔合及破坏两 内部的片理,片麻理面。不管是哪种结构面,在 种不同的特征, 形成后均成为后期遭受构造运动好风化作用的基 原生节理一般为 础界面。一般不造成大规模的岩体破坏,但有时 张裂面,较粗糙 与构造断裂结合,也可造成岩体的滑动:变质较 不平 浅沉积岩,如千枚岩等路埑边坡常见塌方:片岩 夹层有时对工程及地下洞室稳定也有影响。需要 注意的是,各种界面均将成为地下水运动的主要 通道,对边坡及水工建筑物,地基,地下工程产 结构面光滑平直, 生较大程度的影响 片理在岩层深部 闭合成隐蔽结构 面
ห้องสมุดไป่ตู้
岩石(体)工程地质特征
结构面特征的描述(P.200)
结构面的特征包括: 1、结构吗的产状 2、结构面的连续性 3、结构面的密度 4、结构面的形态 5、结构面的张力度与结构面的填充胶结特征 6、结构面组数及其组合关系
岩石(体)工程地质特征
结构体及软弱夹层特征(P.29)
1、被结构面切割而成的岩石岩体,称为结构体。不同的结构面,切割从结构体 的规模不同。而且,结构体的形状极其复杂,其基本形状有柱状、板状、楔状、 锥形菱形等。此外,在强烈破碎的部位,还有片状,鳞片状,碎块状及破屑状 等。结构体形状岩体稳定性质评价中关系很大,形状不同,稳定程度不同。一 般来说,板状结构体比柱状和块状的差,而楔状的菱形及锥形的差,但还是需 要结合其产状及与工程作用力的关系作具体分析,详见4.2.3节“斜坡重力作用”中 崩塌与滑坡相关内容。 2、软弱夹层是岩体中具有一定厚度的软弱结构面或柔软带。软弱夹层由原生沉 积、火山碎屑、沉积变质、层间错动和断裂破碎、次生充填及水泥化形成。与 周围岩体相比,软弱夹层具有高压缩性和低强度的特征,在水工建筑及边坡中 研究的主要对象,对工程岩体稳定性具有重要决定意义。
1.微风化的坚硬岩 锤击声清脆,有轻微回弹,稍震手, 较硬岩 2.未风化-微风化的大理岩、板岩、石灰 较难击碎,有轻微吸水反应 岩、白云岩、钙质砂岩等 1、中等风化-强风化的坚硬岩或较硬岩: 锤击声不清脆,无回弹,较易击碎, 较软岩 2、未风化-微风化的凝灰岩,千枚岩、 浸水后指甲可刻出印痕 泥灰岩、砂质泥岩等 软岩 锤击声哑,无回弹,有凹痕,易击 碎,浸水后手可掰开 锤击声哑,无回弹,有较深凹痕, 手可捏成团 1、强风化的坚硬岩或较硬岩: 2、中等风化-强风化的较软岩: 3、未风化-微风化的页岩、泥岩,泥质 砂岩等 1、全风化的各种岩石 2、各种半成岩
以层面和原生构造节理为主,多 呈闭合型,结构面间距大于1.5m, 一般为1-2组,无危险结构面组成 的落石,掉块
相关文档
最新文档
