罗技鼠标拆解分析

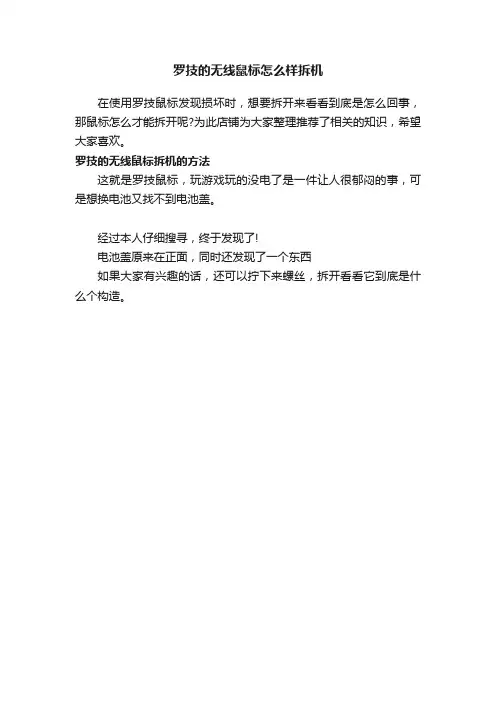

罗技的无线鼠标怎么样拆机
罗技的无线鼠标怎么样拆机
在使用罗技鼠标发现损坏时，想要拆开来看看到底是怎么回事，那鼠标怎么才能拆开呢?为此店铺为大家整理推荐了相关的知识，希望大家喜欢。
罗技的无线鼠标拆机的方法
这就是罗技鼠标，玩游戏玩的没电了是一件让人很郁闷的事，可是想换电池又找不到电池盖。
经过本人仔细搜寻，终于发现了!
电池盖原来在正面，同时还发现了一个东西
如果大家有兴趣的话，还可以拧下来螺丝，拆开看看它到底是什么个构造。
鼠标微动开关拆解方法
鼠标微动开关拆解方法首先，准备拆解所需工具。
拆解鼠标微动开关需要用到一字螺丝刀、吸盘、镊子、酒精等工具。
其次，断电并拆除鼠标外壳。
首先关闭电脑并断开鼠标与电脑的连接。
然后使用一字螺丝刀拧掉鼠标背面的螺丝，并将鼠标外壳分离。
接着，拆卸鼠标微动开关。
在鼠标底板上，我们可以看到两个微动开关，分别用于左键和右键。
用吸盘将微动开关轻轻抽起，然后用镊子或手指将其从底板上取下。
注意，拆除鼠标微动开关时要轻拿轻放，避免损坏其他部件。
然后，清洁鼠标微动开关。
将取下的鼠标微动开关放入容器中，加入少量酒精。
然后用刷子轻轻刷洗微动开关，去除污垢。
清洁完毕后，用纸巾或酒精棉球擦拭干净。
接下来，重新安装鼠标微动开关。
将清洁干净的微动开关放回鼠标底板上的对应位置。
确保微动开关与底板上的接触点对齐。
然后用镊子或手指轻按微动开关，确保其正常弹起。
最后，组装鼠标外壳。
将鼠标外壳重新安装到底板上，并用螺丝刀固定好。
接上电脑，并测试鼠标微动开关是否正常工作。
此外，需要注意以下几点：1.拆解鼠标微动开关需要小心谨慎，避免过度用力或不当操作导致损坏。
2.清洁微动开关时，可以用专用电子清洁剂代替酒精，以确保更好的清洁效果和安全性。
3.如果鼠标微动开关无法修复，则需要及时购买新的开关进行更换。
总结一下，鼠标微动开关的拆解方法包括断电拆除外壳、拆卸微动开关、清洁开关、重新安装开关以及组装外壳。
通过正确的操作和细致的处理，我们可以清洁或更换鼠标微动开关，以确保鼠标的正常使用。
希望以上介绍能对您有所帮助。
鼠标拆开后的原理应用在哪
鼠标拆开后的原理应用在哪1. 简介鼠标作为计算机的输入设备之一，扮演着重要的角色。
我们使用鼠标来控制光标在屏幕上移动，并进行各种点击和拖动操作。
但是，你是否好奇过鼠标拆开后是如何工作的呢？本文将介绍鼠标拆开后的原理及其应用。
2. 鼠标的工作原理鼠标拆开后可以看到几个主要组件，包括感应器、编码器、按键和滚轮等。
下面将介绍这些组件的工作原理及其应用。
2.1 感应器鼠标感应器是鼠标的核心组件之一。
它通常使用光学或激光技术，能够跟踪鼠标在平面表面上的移动。
感应器通过不断地拍摄鼠标底部的图案，并与之前的图案进行比较，来确定鼠标的移动方向和速度。
这些数据被传递给计算机，从而使得光标在屏幕上移动。
感应器的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如光学测距仪、工业自动化等领域。
2.2 编码器鼠标的编码器通常由一对光轮和光电传感器组成。
光轮由凹槽和隔行透光条纹组成，光电传感器则用于检测凹槽和条纹的变化。
当鼠标移动时，光轮会旋转，光电传感器会检测到光轮的变化。
通过计算这些变化，编码器能够确定鼠标的移动距离和方向。
编码器的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如机器人导航、物流领域等。
2.3 按键和滚轮鼠标上的按键和滚轮也是鼠标的重要组成部分。
通过按下不同的按键，我们可以执行不同的操作，如单击、双击和右键点击等。
滚轮则通常用于在页面上上下滚动，起到方便浏览大量内容的作用。
按键和滚轮的应用不仅仅局限于鼠标。
类似的技术也广泛应用于其他设备，如键盘、游戏控制器等。
3. 鼠标原理的应用鼠标原理所涉及的组件和技术在各种设备和领域中都有广泛的应用。
下面列举了一些常见的应用示例：• 3.1 光学测距仪：光学测距仪使用类似鼠标感应器的原理，通过拍摄和比较图案来测量距离。
它被广泛应用于建筑、土木、地质勘探等领域。
• 3.2 机器人导航：机器人导航通常依赖于编码器的原理，通过检测轮子的转动来确定机器人的移动距离和方向。

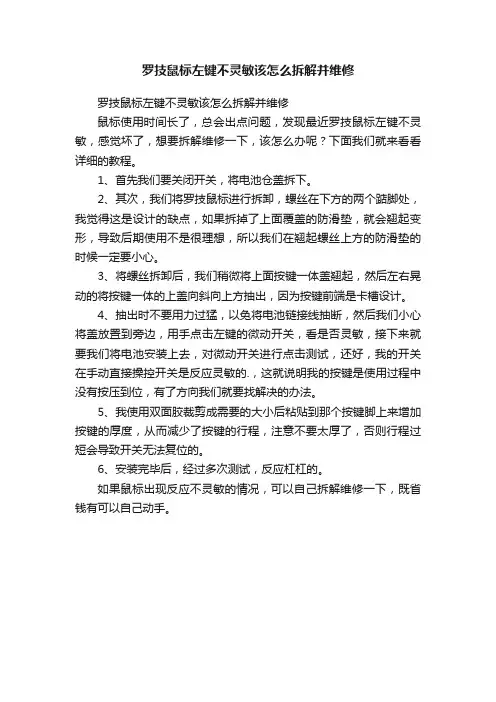

罗技鼠标左键不灵敏该怎么拆解并维修
罗技鼠标左键不灵敏该怎么拆解并维修
罗技鼠标左键不灵敏该怎么拆解并维修
鼠标使用时间长了，总会出点问题，发现最近罗技鼠标左键不灵敏，感觉坏了，想要拆解维修一下，该怎么办呢？下面我们就来看看详细的教程。
1、首先我们要关闭开关，将电池仓盖拆下。
2、其次，我们将罗技鼠标进行拆卸，螺丝在下方的两个踮脚处，我觉得这是设计的缺点，如果拆掉了上面覆盖的防滑垫，就会翘起变形，导致后期使用不是很理想，所以我们在翘起螺丝上方的防滑垫的时候一定要小心。
3、将螺丝拆卸后，我们稍微将上面按键一体盖翘起，然后左右晃动的将按键一体的上盖向斜向上方抽出，因为按键前端是卡槽设计。
4、抽出时不要用力过猛，以免将电池链接线抽断，然后我们小心将盖放置到旁边，用手点击左键的微动开关，看是否灵敏，接下来就要我们将电池安装上去，对微动开关进行点击测试，还好，我的开关在手动直接操控开关是反应灵敏的.，这就说明我的按键是使用过程中没有按压到位，有了方向我们就要找解决的办法。
5、我使用双面胶裁剪成需要的大小后粘贴到那个按键脚上来增加按键的厚度，从而减少了按键的行程，注意不要太厚了，否则行程过短会导致开关无法复位的。
6、安装完毕后，经过多次测试，反应杠杠的。
如果鼠标出现反应不灵敏的情况，可以自己拆解维修一下，既省钱有可以自己动手。
罗技G502材料与工艺拆解
侧键、功能键
罗技G502的侧键和功能键采用了和支撑
材 料 分 析 体相同的pc塑料材料，这样外观更具有整 体性，还降低了商家制作成本，不会给鼠 标带来额外的重量。
罗技G502竞技鼠标材料与工艺分析
报告人：张佳丽 152218100043
目录
Content
1
资料分析 拆解步骤 2 材料分析
3
4
工艺分析
5
表面工艺
6
材料应用
五 六 一 二 三
第 一 部 分
资 料 分 析
四
01
罗技G502
中文名：罗技G502
技术：Delta Zero技术 功能：11个可编程G键 尺寸：132mm×75mm×40mm 重量：168 克（鼠标与连接线） 耐用性：2000 万次点击 移动距离：250千米 分辨率：200-12000dpi 特点：自适应游戏鼠标，随心调节
加 工 工 艺
2
鼠标的滚轮由铝合金制成，主要由车削加工而来。车削就是利用金属切削机床的刀具对金属毛坯进行 切削加工。用于制造尺寸、形状、位置精度要求较高，表面粗糙度较细的零件。 鼠标的防磨脚垫是由聚四氟乙烯制成的，挤压为主要加工工艺。挤压成形是用冲头或凸模对放置在凹
3
模中的坯料加压，使之产生塑性流动，从而获得相应于模具的型孔或凹凸模形状的制件的一种压力加
「拆解后全览」
拆 解 步 骤
一
二 三 四
第 三 部 分
材 料 分 析
五
六
03
罗技LX 7独家拆解评测
罗技LX 7独家拆解评测既非曾经的经典MX系列，也不是今天的王者G系列，罗技LX7鼠标以相对低调的方式来到我们的面前。
笔者在前面曾经对G1、G5、G7以及MX610进行过拆解，因为他们具有很高的集成度以及技术含量，而LX7也同样具备值得我们拆解的价值，虽然它并没有采用激光光头、也没有使用2.4GHz无线连接技术……但以上这些因素都不能阻止我们对于LX7的拆解工作，因为这款无线鼠标集成了快捷按键、四向滚轮，具备很高的集成度，外壳模具设计也同样复杂。
罗技LX7采用独特的暗光光头技术，本文的拆解中读者也将看到这一部件……复杂程度一点不差——上盖介绍：一体化上盖设计并非罗技MX和G系列的专利，在面向中高端无线市场的LX7身上也有所体现。
另外，这款鼠标的侧面并没有设置快捷按键，而是将其转移到了四向滚轮的后方。
按照以往拆解的惯例，我们首先来看看LX7的一体化上盖。
从下图中我们可以感受到上盖精致的模具以及表面细腻的喷漆。
接下来是LX7的快捷按键和指示灯，纤细小巧的部件做工同样精良。
两个快捷按键通过螺丝固定于一体化顶盖的背面，细长的支杆用以提供下按的弹力。
另外，由于罗技LX7只集成了“前进”、“后退”两个快捷按键，所以并没有像MX610那样使用柔性电路承载快键微动开关，只是使用了一块如同G1那样的小电路板。
而将小电路板固定于机身上的工具则是电池电量指示灯，当鼠标开启且电池充足时鼠标上的智能电量管理系统指示灯自动点亮呈绿色，而在电池耗尽之前的一到两周，电量指示灯会变成红色并闪动以提醒用户电池即将耗尽。
电池指示灯的灯光来自于底层主电路板上面的发光LED灯，并且通过导光柱将灯光传递上来，导光柱同时还起到了将快捷键电路板固定于机壳上的作用。
罗技LX7的机壳复杂程度很是很高的，凹凸的纹络以及镂空的部分都有其作用，并非信手捏来。
由此我们也可看出LX7这款鼠标的价值所在。
四向滚轮及ZIP微动：罗技LX7的内部结构如G5、G7以及MX610很相似，都是在尾部的地方预留出了电池仓的空间。
罗技spotlight拆机教程
罗技spotlight拆机教程
罗技spotlight游戏鼠标固定螺丝设计在鼠标底部，共计三枚，两枚固定在前脚贴下方，另外一枚则是隐藏在贴纸内侧。
拧开这三颗螺丝就可以很轻松的分离开鼠标上下壳。
上下壳体仅通过三颗螺丝进行固定，也没有额外的排线连接，我们可以放心的将上下壳进行分离，左侧是底壳以及PCB部分，右侧则是上壳按键模块部分。
上盖的按键模块部分同样通过螺丝进行固定，在拆卸螺丝后，我们可以将掌托部分以及主按键区域分离开，在进行分离时候，可以顺便拆下DPI按键模块。
主按键区域由按键接触区域与按键框架两部分构成，通过四颗螺丝以及限位卡扣结构进行固定，结构设计巧妙，提供良好强度的同时也能避免松动。
在按键柱部分可以看到罗技的按键张力系统，按键柱上也增加了特氟龙材质，增强耐磨度的同时也能避免空键程、按键松垮等情况的出现，笔者手上这款鼠标左右按键一致性表现还是很不错的，手感都十分清脆。
按键结构部分虽然看起来有些繁复，但是构思确实十分巧妙的，在同级别鼠标上也几乎看不到相似的设计，即便是入门级游戏鼠标，罗技G也依旧十分的用心在设计与制造。
掌心部分的托盖采用双色注塑工艺，在白色托盖上不太明显，如果是黑色则可以清楚看到白色导光部分与黑色托盖相互结合。
透光效果表现也较为不错，比传统的喷漆处理效果更好。
鼠标的拆解过程
罗技 G1鼠标上图中的罗技 G1鼠标就是本次更换微动的主角，由编辑部同事提供，由于使用时间很长，鼠标的左键已经出现了单击变双击的情况，已经到了必须要换微动的时候。
拆开鼠标罗技 G1在鼠标底部使用1颗螺丝固定，用螺丝刀拆开就可以打开鼠标。
拔出连接线拆下滚轮鼠标上的微动在鼠标上每个微动对应一个按键，所以分别有三个微动，对应了鼠标上的滚轮、鼠标左键、鼠标右键，鼠标滚轮的微动是在我们向下按鼠标滚轮的时候起作用的。
由于不同的鼠标可能会有一些不同的设计，所以各个微动的位置可能也会有所不同，大家在拆解的时候要注意对比一下按键和微动之间的关系。
拆解下来的鼠标电路板把鼠标的电路板拆解下来，整个拆解过程到此结束，接下来就是电烙铁上场的时候了。
>>如何更换鼠标微动要更换的鼠标左键微动我们正要更换的这只罗技 G1鼠标使用的是欧姆龙的微动，这也是鼠标大厂的普遍选择。
电烙铁融化焊锡在确定了要更换的微动位置之后，就开始使用电烙铁融化微动针脚上的焊锡了，以拔下微动。
取下微动并不容易由于笔者手上实力不够，取下微动的过程显得有些艰难，焊锡虽然融化很快，但是重新凝结的速度也很快，笔者很后悔没有买吸焊器，最后不得不用一个镊子穿过微动上的小孔，一边用电烙铁融化焊锡，一边用力把微动往下拔。
取下来的微动经过了艰苦的奋斗，终于一半用实力一半用蛮力的把微动拔下来，在这个过程中，大家一定要注意不能用力太大，否则导致PCB损坏就得不偿失了。
确认微动的方向接下来就是要把完好的微动装到PCB上面去，首先要确认一下微动的位置，特别要注意的是不要把微动装反，否者微动上按钮的位置与鼠标按键的位置不对应就比较麻烦了。
所以首先要确认微动安装的方向。
安装微动由于PCB上的小孔内还残留一些焊锡，所以安装的时候仍然需要用电烙铁分别融化每个针脚上的焊锡，然后让微动一点一点的装上去。
微动已经完全到位当微动的主体紧贴着PCB的时候，微动就已经完全到位了。
补焊锡为了保证微动与PCB之间的接触良好，我们还得为每个针脚补上一些焊锡，以保证不会出现接触不良的情况，在这个过程中也要注意不要让焊锡过多，特别是两个针脚之间千万不能有焊锡连接。
鼠标拆解实验报告
一、实验目的本次实验旨在通过拆解鼠标，了解鼠标的结构组成、工作原理以及各个部件的功能。
通过对鼠标的拆解，加深对鼠标内部构造的认识，为以后维护和修理鼠标提供理论基础。
二、实验器材1. 鼠标（以钛度电竞者智能版为例）2. 螺丝刀（内六角）3. 镊子4. 小型电吹风（可选）三、实验步骤1. 准备阶段（1）关闭鼠标电源，确保鼠标处于非工作状态。
（2）准备拆解工具，如螺丝刀、镊子等。
2. 拆解鼠标（1）取下鼠标脚垫。
由于钛度电竞者智能版鼠标的脚垫采用磁吸附固定，我们可以非常容易地将脚垫取下。
（2）卸下螺丝。
鼠标上盖与底盘之间通过四颗螺丝固定，使用内六角螺丝刀拧下螺丝。
（3）分离上盖与底盘。
由于上盖和底盘之间没有任何卡扣固定，只需卸下螺丝，即可将上盖和底盘分离。
3. 观察鼠标内部结构（1）上盖部分。
观察上盖部分，可以发现上盖上没有任何电气元件，所有电气元件全部固定在鼠标底盘上。
（2）底盘部分。
底盘部分包括电路板、传感器、按键等部件。
4. 拆解其他部件（1）拆解鼠标按键板。
鼠标按键板采用一体式设计，通过拆卸螺丝将按键板与底盘分离。
（2）拆解鼠标侧裙。
鼠标侧裙位置设计有防滑橡胶，通过拆卸螺丝将侧裙与底盘分离。
5. 组装鼠标（1）将拆解的部件按照原来的位置组装回去。
（2）安装鼠标脚垫。
（3）检查鼠标是否正常工作。
四、实验结果与分析1. 鼠标结构组成鼠标主要由以下几个部分组成：上盖、底盘、电路板、传感器、按键、脚垫等。
2. 鼠标工作原理鼠标通过传感器感应鼠标的移动，并将移动信息传输给计算机，计算机根据这些信息调整屏幕上的光标位置，实现鼠标的移动。
3. 部件功能（1）电路板：负责鼠标的电路连接，将传感器和按键等部件的信息传输给计算机。
（2）传感器：感应鼠标的移动，并将移动信息传输给计算机。
（3）按键：实现鼠标的各种功能，如左键点击、右键点击等。
（4）脚垫：增加鼠标与桌面的摩擦力，防止鼠标滑动。
五、实验总结通过本次实验，我们了解了鼠标的结构组成、工作原理以及各个部件的功能。
图解更换光电鼠标易损元件之要点
图解更换光电鼠标易损元件之要点2009-05-29 14:23:38 技术 | 评论(0) | 浏览(2896)光电鼠标的普及，使得用户不必再像以前使用机械鼠标那样频繁的清理底部滚球的污垢了，然而光电鼠标经过长期的使用，仍然会存在各种故障，其中最常见的故障为微动开关失灵和中间滚轮失灵。
如果是一款廉价低档的鼠标尽可更换掉，但如果是名牌鼠标的话丢掉未免有点可惜，尤其是某些品牌机用的都是套件，随意更换会损害整体的美观，所以适当的维修还是必要的。
今天我就用图片来说明一下更换鼠标微动开关及滚轮电位器的要点。
我有两款品牌鼠标都有点小毛病，其中联想鼠标表现为左键经常自动双击，而惠普鼠标则表现为滚轮转动松动无力，段落感不清晰，使用起来手感较差。
很明显，这个罗技代工的联想鼠标是左键微动开关出现问题了，打开后果然发现左键微动开关跟其它两个相比有些无力，这应该是其内部簧片老化所致，还是ZIP的呢，看来不能太盲目迷信名牌哦。
而惠普鼠标使用的这个电位器（我自己起的名，专业好像叫编码器）很松，转动起来手感很差，必须更换掉。
更换这个配件要注意能否和滚轮轴配合，否则会装不上去。
我手里恰好有一款电路损坏的黑貂无线光电鼠标，由于使用时间不长，所以其零件完全可用来作为替换。
它的滚轮也是用的电位器，经比较做工比惠普的要好些，段落感比较清晰，关键是能和惠普鼠标的滚轮轴配合上，这个比较幸运。
准备工作：电烙铁是必不可少的，由于元件比较小，所以烙铁头要事先用锉刀修整得尖一些，另外还需要一个吸锡器。
然后就可以将微动开关和电位器焊下来了，由于焊点比较小，操作难度较大，关键是吸锡器要合理运用才能事半功倍，另外可以配合应用小平口螺丝刀来撬动。
终于都焊下来了，接下来当然是替换回去。
往回安装相对拆卸要容易得多，但注意焊锡不要用得太多以免短路。
下面是更换好的鼠标：经过试用，这两款鼠标终于都恢复正常了，总体感觉，联想鼠标用得比较舒服，毕竟是罗技代工的，还是比较值得一修。
罗技光电鼠标拆解与分析
罗技光电鼠标拆解与分析by louiskoochen最近家里鼠标陆续出了点问题，拆开研究了一下。
1.罗技光电鼠标说实话，内部结构比我想象的更简单。
主要结构为：左键1，右键2，中键3, 光学感应器IC 4，发光二极管5，USB通讯插座6.整个电路非常简单，就3个微动开关按键，发光管和传感器IC，及其外围的阻容，一块2层板搞定。
除了IC值点钱，其他都是便宜货。
上盖有有块厚铁片7，仅仅是为了增加重量，让人拿手上有点质感。
粗略估了成本，上下盖3块,板卡PCBA 15块，USB线2块，一共大概20块。
零售60，毛利率非常高。
值得一提的是鼠标滚轮的设计。
我们知道，滚轮有滚动和下按两个操作，而且滚动时会像齿轮一样一格一格的转动。
下面看看分别是怎么实现的。
下按：通过塑胶件9将滚轮的下压传到到微动开关3上，触发按键操作。
通过弹簧10将滚轮弹回原位滚动：注意看滚轮，中间并不是空心，而是由很多辐条组成，这当然不是为了美观。
我推测，11应该是红外发光管，12是红外接收器。
当滚轮转动时，间隔的辐条会偶尔遮挡住红外光。
接收器一直在收得到/收不到红外光的状态间切换。
传感器IC 4会对切换的次数进行计数，便知道辐条出现了几次，从而知道滚轮转动了多少度。
因此，辐条的密度决定了滚轮滚动的分辨率。
那滚动时像齿轮一样一格一格的咔咔声是怎么回事？看看弹簧8，它的末端顶在滚轮的内侧，而滚轮内侧有很多均匀分布的凸起，类似路上的减速带。
每次滚轮滚动后，弹簧8的末端都会被凸起挡住而使滚轮停下来。
咔咔声就是弹簧8与凸起碰撞的声音。
为什么一定要一格一格的滚动？因为只有这样才能将滚轮的滚动定量化，离散化。
比如，当你阅读文档时，想用滚轮向下滚动一行，如果没有弹簧8，你可能一不小心就滚动了2行或者3行，人手很难控制得那么精确。
所以，尽管这个设计会带来咔咔的噪声，却是保证用户体验必不可少的。
山寨点的鼠标为了省成本，没有用红外光来检测滚轮转动，而是将滚轮直接与机械齿轮连接，从物理上保证滚动的离散化。
鼠标维修——(单击变双击的维修)
鼠标使用久了就容易出现接触不良，按键失灵或者按键粘滞的问题。
其实鼠标结构简单，自己动手拆解解决问题也不是难事。
下面笔者以罗技做的mini wheel mouse为例，给大家讲解下鼠标拆解。
需要用到的工具：
十字螺丝刀
尖镊子
棉花棒
掸帚
拆开后的鼠标内部图片
这个就是病灶：欧姆龙的点触器
关键步骤：用尖镊子从左边侧面小心挑开点触器的左边上盖，然后同样的挑开右边的。
这里一定要小心，尽量的轻，2边都向上挑开后，不要急于拿下整个上盖.
上盖取下的时候应该是颠倒过来取下，因为内部有一个白色的触点，如果你就这样拿下来的话，白色的小触点可能就会掉下来，因为太小了，可能你就找不到了……
图片就是上盖的内部情况，白色的就是那个小触点。
这张图片是取下上盖后的点触器，结构很简单：就是一片弹簧片和一个座子，座子上有竖立的几个铜片。
这个图片就是取下来的弹簧片，用棉花棒蘸一些酒精小心擦一下，擦去黑色的痕迹即可，取下弹簧片的时候请一定要小心，用尖镊子取下来比较方便，这里需要切记的是弹簧片的安装方法，你记住了、并且看明白了构造再取下来。
这个图片是点触器的座子，也用酒精擦一下即可，不要留有棉絮在上面。
为了争取最好的效果，可以拆下左右的弹簧片，调换一下即可。
搞完这些后小心再按照原来的顺序安装好即可，安装的时候难度在于弹簧片，用镊子小心多来几次即可。
有些朋友直接更换的点触器，我也赞同，但欧姆龙的点触器不是哪里都能找到，换成其他的牌子还需要大小一样，而且这个东西的构造是工程塑料＋铜，如果烙铁直接焊接的话，热传导很快，可能你焊上去的新的点触器已经因为温度太高而受损了，所以最简单的方法还是拆开、清理一下即可。
Logitech Wireless Gaming Mouse G700拆解说明书
Disassembling Mouse Buttons for Logitech Wireless Gaming Mouse G700This guide shows how to dismantle the mouse into three main pieces, circuit board, top and middle housing, in order to reach the mouse buttons for cleaning.Written By: TomaszINTRODUCTIONThis guide demonstrates how to disassemble the G700 mouse in order to reach the top mouse buttons for cleaning.The mouse will be broken down into three main components: The circuit board, top housing, and middle housing.TOOLS:Phillips #0 Screwdriver (1)iFixit Opening Tools (1)Step 1 — Disassembling Mouse Buttons for Logitech Wireless Gaming Mouse G700Unplug the USB cord from the top of the mouse.Step 2Power off the mouse. The power switch is located on the bottom of the mouse above the battery.Remove the battery as illustrated in the images.Step 4Peel off the four sticker pads located on the bottom of the mouse. They will be on the top, bottom and sides.Stick these pads onto a clean, flat surface for safe keeping as you continue to disassemble the mouse.Locate and remove the five screws that were hidden under the sticker pads.Step 6Carefully pry off the top of the mouse. This will remove the housing from the circuit board.Gently detach the four wires from the holder of the housing. View: Underneath housingStep 8Remove the seven screws that hold the top housing, middle housing, and side keys together.If disassembling for cleaning purposes, you need only to remove the four screws near the bottomin order to remove the top cover alone.Press the side keys toward the bottom of the housing. This will detach the keys and wires from the housing.Step 10Gently pry the lock holding both mouse buttons. View: Underneath housing (still one piece)Gently pry away the upper part of the housing.View: Housing divided into two pieces: top and middleStep 12Unscrew the two screws holding thepart that locks the function buttons.View: Underneath middle housingSlowly remove the plastic part you just unscrewed.Step 14Carefully pull each button towardsyou.Do not misplace the small springsattached to the buttons.To reassemble your device, follow these instructions in reverse order.Congratulations! You are now able to clean the mouse.Be careful when reinstalling the screws. Due to their small size, they strip the sockets easily ifovertightened.。
柏雷无线鼠标拆卸方法
柏雷无线鼠标拆卸方法柏雷（Logitech）是全球知名的电脑外设品牌之一，其出品的无线鼠标备受用户赞誉。
但是，当我们遇到鼠标出现故障或需要清洁时，我们可能需要拆卸柏雷无线鼠标。
在本篇文章中，我将向大家介绍柏雷无线鼠标的拆卸方法，帮助大家了解鼠标内部结构和进行维护。
1. 准备工作在进行拆卸鼠标之前，我们需要做一些准备工作：1. 关闭鼠标，并将鼠标与电脑断开连接。
2. 准备一套电子维修工具，包括螺丝刀、开腮夹子等。
3. 准备一个干净的工作台，以防零件遗失。
2. 拆卸鼠标外壳柏雷无线鼠标的外壳通常由几个螺丝固定在一起。
首先，我们需要找到并拧下这些螺丝。
螺丝的类型和数量可能因不同的鼠标型号而异，因此需要根据实际情况选择合适的螺丝刀。
拧下螺丝后，轻轻拉开鼠标的外壳，直到外壳完全分离。
3. 拆卸鼠标内部结构一旦鼠标的外壳分离，我们就可以看到鼠标内部的结构。
根据具体的鼠标型号，内部结构可能有所不同。
在大多数柏雷无线鼠标中，主要的内部结构包括电路板、滚轮、按键等。
首先，我们可以注意到鼠标的电路板。
电路板是鼠标的核心组件，负责接收和处理来自传感器和按键的信号，并将其转化为计算机可识别的信号。
如果需要检查或更换电路板，我们可以先拔下与电路板相连的连接器，并将其从鼠标中取出。
其次，我们可以看到鼠标的滚轮。
滚轮的主要作用是控制鼠标在纵向滚动方向上的移动。
如果滚轮无法正常滚动或失灵，我们可以拆卸滚轮并进行清洁或更换。
在拆卸滚轮前，我们可以先拔出连接滚轮和电路板的导线，然后用腮夹子或类似的工具轻轻把滚轮抽出来。
最后，我们还可以注意到鼠标的按键。
按键允许用户通过点击来进行操作。
如果某个按键无法正常工作，我们可以拆卸按键并进行维修或更换。
对于一些高端的柏雷无线鼠标，按键可能会被额外的保护套所覆盖，拆卸时需要小心谨慎以避免损坏。
4. 清洁和维护在完成拆卸和维修工作之后，我们可以进行清洁和维护，以确保鼠标的正常运作。
首先，我们可以用软刷或电子清洁剂清洁鼠标的内部结构，包括电路板、滚轮和按键。
罗技的无线技术究竟强到何种地步？能给鼠标充电的千元鼠标垫拆解
罗技的无线技术究竟强到何种地步？能给鼠标充电的千元鼠标垫拆解本期【拆你解】的主角是罗技POWERPLAY无线充电底座，在前些天笔者为大家带来了POWERPLAY无线充电系统和G703、G903游戏鼠标的详细评测，在搭配这两款鼠标时，POWERPLAY可以为玩家实现永不断电、无限续航的神奇表现，这是游戏鼠标摆脱线材束缚之后又一次里程碑式的跨越。
不少玩家都非常期待POWERPLAY的拆解，想了解这款POWERPLAY无线充电底座到底用了什么黑科技，那么下面就让我们来拆拆拆！这次拆解我们是与视频拍摄同步进行，没有在过程中进行单独拍照，因此本文的照片均截取自视频，不是特别精细和清楚，望大家谅解，后续我们会为大家带来视频内容。
在拆解之前我们从POWERPLAY的正面可以隐隐约约看到“骨头形状”的线条，是不是意味着内部的线路板是这个形状呢？顶部控制盒的螺丝位于脚贴后方，拆开控制盒可以看到内部由两块PCB板拼接而成，上面布满了元器件，正面白色的区域就是灯光所在的位置了。
PCB板的背面是主要芯片所在的一侧，它的控制盒并不是只有充电芯片和LED灯，还集成了LightSpeed无线模组，因此在搭配G703或G903使用时就不需要再安装无线接收器了。
LED灯直射会出现亮度不均匀和过于刺眼等情况，POWERPLAY选择了对灯光折射的方式，可以确保有不错的亮度同时亮度非常均匀。
下面我们开拆鼠标垫底座部分，这款鼠标垫底座有一定的柔韧度，可以适度弯曲，日常使用不需要担心揉捏会损坏POWERPLAY底座。
撕开底座的一角可以看到这一部分内部是透明的塑料垫，并没有电路板。
最上层的防滑层与内部采用了双面胶贴合，粘性太大，笔者用了很大力气都很难把它撕下来，尝试使用吹风机，但是由于吹风机功率很小，加热效率低，几乎没有什么效果，只好让摄影大哥帮忙，撕到接近一半的位置终于可以看到电路板了。
好不容易将最上层的防滑层撕了下来，我们也终于可以看到POWERPLAY内部的电路板了，印刷线圈的图案果然是骨头形状，看起来萌萌哒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罗技G1鼠标爆炸图典的游戏鼠标，外形是 其得到用户青睐的很重要的原因。 虽然没有加入过多人体工程学的元素，但是圆滑细 长的造型设计，拿在手里舒适感丝毫不逊于当今的人体 工程学外形。 个人感觉这主要归功于细长的“尾巴”，它能够给 予手腕处很好的支撑， 这样即使长时间操作也不易感到疲劳。
罗技G1鼠标的拆解分析
鼠标的材料与工艺分析
调研产品参数
产品类别：鼠标 生产厂商：罗技 鼠标类型：光电 鼠标类别：有线 分辨率： 800 dpi 产品接口：USB/PS/2 系统支持：Windows95/98/2000/NT/XP/Ｖista 按键数： 4个 产品特点：①支持即插即用
②左右对称的设计（同样适合左撇子使用） ③左右键的下方下方设有程序切换键
加工工艺采用模型浇注 成型与模具注射成型相结 合，外壳均打上的模具的 相关信息，从精细程度可 看出制作的认真和成本的 高昂。
综述
总的来说这款鼠标上部外壳轻 巧，表面光亮，色彩饱和且沉稳 庄重有吸引人眼球的作用。下部 外壳由于喷涂橡胶漆而呈现哑光， 与上部的光洁形成对比，表现出 细腻、自然的感觉并且摆脱塑料 在人心中的狭隘感。上下两种质 感的变化使鼠标在平凡的外形下 表现出“对立”、“变化”，让 人感到沉稳。上下两种不同漆的 运用也呈现出不同的手感，上部 的光洁和下部的细腻都大大增加 了手感。
左图为鼠标上唯一的快捷功 能键，位于滚轮的后面，其 默认功能“后退”，这个功 能在浏览网页及文件夹的时 候很实用。快捷键的做工精 良，表明略微突起，手感极 佳。
鼠标的滚轮采用了更加精 确的光学式设计，圆盘光栅的 密度很大，相比滚轮由轴心的 一端接插在机械触点的机械式 设计，这样能够提高滚轮的灵 敏度。 G1的滚轮为6mm，与其他 产品相比较略宽，滚轮表面相 对扁平，与手指的接触面积更 大，摩擦力也更强。
滚轮采用PC塑料外包橡胶。一方面塑 料可以减轻重量，另一方面橡胶的弹 性又可以增加手感。
材料分析
外壳：外壳采用ABS工程塑料， ABS的高机械强度性能和低重量 使得鼠标轻巧耐用。而且ABS可 以调解成分比例提高它的着色 性，使鼠标色彩艳丽、丰富。 外壳上表面及按键表面面喷涂 光漆制成，下半部分为表面喷 涂橡胶漆而成，呈哑光状态， 手感相当细腻、平滑，外观雅 致、庄重。耐划性、耐侯性、 耐磨性优良。并且作业性优， 附着力好。还可掩盖一般注塑 出现的瑕疵或夹水纹。
这是罗技G1上盖部分的全部零件， 这款鼠标并没有采取一体化上盖的设 计,按键部分和后面的蓝色盖子二者分 离。 蓝色的顶盖，表面进行了类肤处 理，略感柔软且增加了摩擦力，更有 利于操控鼠标的移动。顶盖的背面边 缘伸出四根卡脚，保证了顶盖结实地 固定于鼠标壳体上。
鼠标的按键，黑色的 表面细腻光滑，但实际上 却能提供适度的涩感，便 于手指点击。按键后面的 部分固定于鼠标上盖的里 面，镂空的地方就是用来 固定之用。 键身较长能够 有效降低按键力度，使得 触发的反应更加灵敏。
