48伏电瓶车充电器原理图
48v电动车充电器图纸原理48伏电瓶车充电器原理图
48v电动车充电器图纸原理48伏电瓶车充电器原理图高压不工作无非是以下几个原因：1、3842不良或其外围电路有元件损坏。
2、光耦不良或损坏。
3、TL431不良或损坏。
4、8N60场效应管不良或损坏。
扩展资料性能判断如48V充电器，最高电压不大于59.6V，大于此电压，充电可能不转灯，低电压不低于55V，低于此电压造成充电不足，长时间容易对电池亏电，电流，如48V20A充电器，最大电流不大于3A。
大于3A可能造成电池失水较早，最低不低于2.1A。
低压此电流造成充电不足。
注意事项：1、48V新电池要求充电器参数，最高电压58.5---59.7，不低于58V，低于58V造成充电不足，高于59.7V可能造成充电不转灯。
转灯电流约0.4---0.7A，实际电压约55.5V，低于50V造成充电不足，长时间充电电池亏电。
2、4820电池要求充电最大电流2.4----3.3A，低于2.2A充电慢，充电效果差。
3、市场上低于30元的充电器实际功率小，参数设计不精确，请注意区分。
4、充电器稳压电路失效会造成输出电压75---130V，充电电池滚烫不转灯。
5、当新电池出现，续航里程20A电池低于30公里12A电池低于25公里请检查充电器各项参数，如果无法判断是，请更换优质充电器再次使用，即可解决问题。
6、新电池遇到不转灯时，请更换另外一个优质充电器试机。
7、正常情况下。
4820新电池充电时间约10小时左右，续航里程40---60公里，4812新电池充电时间约10小时内，里程达到25---40公里，如果正常充电时间超过以上，请更换优质充电器再次使用，反馈信息。
8、有很多充电器内部电路、输入输出连线老化，造成，有时候能充、有时候不能冲。
严重影响电池，或者充电过程中电路失效，造成充鼓包，如果出现这种情况，请直接更换优质电器再次使用。
参考资料：百度百科-电动车充电器匿名网友:1.48v电动车充电器图纸原理问：求48v电动车充电器原理图纸，本人一充电器坏，尽力把它修好，求大侠奉献...2.48伏电瓶车充电器原理图问：谁有48伏电瓶车充电器原理图发一下。
电动车（48v）充电原理图
电动车（48v）充电原理图充电器．一插上电源，充电器一点反应都没有．但储能电容还有电，如果不及时在这里放电的话，还会让你心惊肉跳一下，很难受。
首先确定13007是否好，测二个管子的中点电压是否是150V，是150V就是电容68UF/400V到大变压器电路之间有问题。
不是150V就是二只240K启动电阻有一只坏了。
大部分是后一种情况。
如果是3842的电路一般是启动电阻变的无穷大，那两个2.2欧姆的电阻也要检查。
TL494充电器原理与维修电动自行车充电器多采用开关电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。
常用电动车充电器根据电路结构可大致分为两种。
第一种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管。
配合LM324（4运算放大器），实现三阶段充电。
还有一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
一、电路原理根据实物测绘的佳腾牌充电器电路原理如图1所示。
整机可分为PWM产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。
1.PWM产生和推动电路PWM产生电路由IC1TL494和外围元件构成。
TL494是PWM开关电源集成电路。
引脚功能和内部框图如图2所示。
IC1的第5、6脚外接的C10、R19是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC，按图中数值为50KHz。
第14脚是+5V基准电压输出端，除芯片内部使用外，还直接或分压后供第2、4、13脚和IC2使用。
第13脚为输出方式控制端，该脚接低电平时为单端输出方式，图中接第14脚+5V高电平，为双端输出方式。
第4脚为死区电压控制端，该脚电压决定死区时间。
电位升高，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。
凡输出端采用全桥或半桥式的开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。
48V电动车充电高清电路图与原理详解
工作原理220V 交流电经LF1双向滤波.VD1 — VD4整流为脉动直流电压 波后形成约300V 的直流电压,300V 直流电压经过启动电阻 R4为脉宽调制集 成电路IC1的7脚提供启动电压，IC1的7脚得到启动电压后,（7脚电压高 于14V 时，集成电路开始工作）,6脚输出PWM 脉冲,驱动电源开关管（场效应管） VT1工作在开关状态，流通过VT1的S 极-D 极-R7-接地端.此时开关变压器 T1的8-9绕产生感应电压，经VD6, R2为IC1的7脚提供稳定的工作电压， 4脚外接振荡阻R10和振荡电容C7决定IC1的振荡频率，IC2（TL431）为精 密基准压源,IC4（光耦合器4N35）配合用来稳定充电压，调整RP1（510欧半可调 电位器）可以细调充电器的电压 丄ED1是电源指示灯.接通电源后该指示灯就会 发出红色的光。
VT1开始工作后，变压器的次级6-5绕组输出的电压经快速恢复 二极管VD60整流,C18滤波得到稳定的电压（约53V ）.此电压一路经二极管 VD70（该二极管起防止电池的电流倒灌给充电器的作用）给电池充电，另一路经限流电阻R38,稳压二极管 VZD1,滤波电容C60,为比较器IC3（LM358）提供12V 工作电源,VD12为IC3提供基准压，经R25,R26,R27分压后送到IC3的2脚CN1I SVD70 &A/400VTVLMVVD1VDIOIOCILIMbKA3M2R7VIC3 LM 顶R11 5.1k VD2-M-R45 471(RI6 47kC2L lOOOpIN54 如 Xd VD3 R55 IDG C55 -lOOOp J3.9kFl trz?-Cl 0 lM 450VC20 lOOftp/lkV —-II — TiI2J16R38 I 5kVZDI TH12V”C12474丰63V 红色LEDLEDIQ隰VD12JN4148 i IC3B■m ----------cs 朋 lOOOp 4』k -,IOOV St 22k 的电陶申联VD60 I6VIWV 快連搭复二扱骨,cis 4?0n 半"63VT 40OVC4宁O.Qjp IkVTVD$插座半 100M50V 63 V1C4 4N35J2kt C7 丰iOOOp 丄iwvVTI 2SK274SVW FRI04R6 20iLC*O丁LOOM16V5.1kRIO 2kR33 I起3TL43IRPI 510R4O 4.7kRI7 4,Jk LED2取越发光二极管VDI» LNdi48—M —VZD2 S,1VVVT?2SC2383,再经C3滤正常充电时，R33上端有0.18 —0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。
48V电动车充电器电路原理
48V电动车充电器电路图收藏人：真理文化馆152014-08-17 | 阅：2825 转：1电动车充电器实际上就是一个开关电源加上一个检测电路，目前很多电动车的48V充电器都是采用KA3842和比较器LM358来完成，充电工作原理如下图所示。
工作原理220V交流电经LF1双向滤波，VD1－VD4整流为脉动直流电压，再经C3滤波后形成约300V 的直流电压，300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压，IC1的7脚得到启动电压后，(7脚电压高于14V时，集成电路开始工作)，6脚输出PWM脉冲，驱动电源开关管(场效应管)VT7工作在开关状态，电流通过VT1的S极-D极-R7-接地端，此时开关变压器T1的8-9绕组产生感应电压，经VD6，R2为IC1的7脚提供稳定的工作电压，4脚外接振荡电阻R10和振荡电容C7决定IC1的振荡频率，IC2(TL431)为精密基准电压源，IC4(光耦合器4N35)配合用来稳定充电电压，调整RP1(510欧半可调电位器)可以细调充电器的电压，LED1是电源指示灯，接通电源后该指示灯就会发出红色的光。
VT1开始工作后，变压器的次级6-5绕组输出的电压经快速恢复二极管VD60整流，C18滤波得到稳定的电压(约55V)。
此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电，另一路经限流电阻R38，稳压二极管VZD1，滤波电容C60，为比较器IC3(LM358)提供12V工作电源，VD12为IC3提供基准电压，经R25，R26，R27分压后送到IC3的2脚和5脚。
正常充电时，R33上端有0.18－0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。
1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得电开始工作，第二路经过电阻R34点亮双色二极管LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。

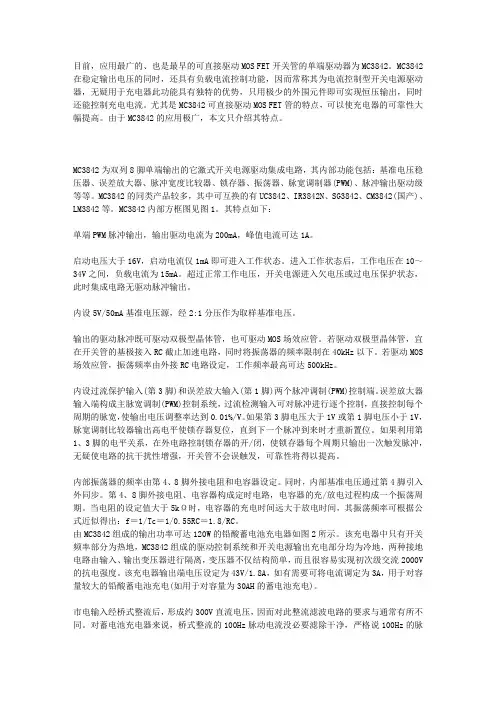

48伏电瓶车充电器原理
目前，应用最广的、也是最早的可直接驱动MOS FET开关管的单端驱动器为MC3842。
MC3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。
尤其是MC3842可直接驱动MOS FET管的特点，可以使充电器的可靠性大幅提高。
由于MC3842的应用极广，本文只介绍其特点。
MC3842为双列8脚单端输出的它激式开关电源驱动集成电路，其内部功能包括：基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、脉宽调制器(PWM)、脉冲输出驱动级等等。
MC3842的同类产品较多，其中可互换的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842等。
MC3842内部方框图见图1。
其特点如下：单端PWM脉冲输出，输出驱动电流为200mA，峰值电流可达1A。
启动电压大于16V，启动电流仅1mA即可进入工作状态。
进入工作状态后，工作电压在10～34V之间，负载电流为15mA。
超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。
内设5V/50mA基准电压源，经2:1分压作为取样基准电压。
输出的驱动脉冲既可驱动双极型晶体管，也可驱动MOS场效应管。
若驱动双极型晶体管，宜在开关管的基极接入RC截止加速电路，同时将振荡器的频率限制在40kHz以下。
若驱动MOS 场效应管，振荡频率由外接RC电路设定，工作频率最高可达500kHz。
内设过流保护输入(第3脚)和误差放大输入(第1脚)两个脉冲调制(PWM)控制端。
误差放大器输入端构成主脉宽调制(PWM)控制系统，过流检测输入可对脉冲进行逐个控制，直接控制每个周期的脉宽，使输出电压调整率达到0.01%/V。
如果第3脚电压大于1V或第1脚电压小于1V，脉宽调制比较器输出高电平使锁存器复位，直到下一个脉冲到来时才重新置位。
电动车48V充电器维修经验
电动车48V充电器维修经验我们目前用的电动车充电器大部分都是脉冲式充电器。
就目前来说，以UC3842为主控芯片的充电器还是占绝大多数，当然也有不少是以TL494为主控芯片的充电器，对于采用这种芯片的充电器本文不做阐述（因这两种充电器的维修基本上是大同小异的）。
这类充电器的原理与的原理是基本相同的220V的交流电经交流滤波电路滤除外来的杂波信号(同时也防止电源本身产生的高频杂波对电网的干扰),再经桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制控制器（UC3842）输出的脉冲控制信号驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可调的高频脉冲电压。
把高频脉冲电压送给高频脉冲变压器，其次级就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波；最后输出一个很平滑的直流电，供给蓄电池充电。
由于蓄电池刚开始充电时和充过一段时间后，蓄电池的容量和端电压均不一样，这就由充电器内部取样电路将取样信号通过光电耦合器（PC817）送入控制电路，经过脉宽调制芯片（UC3842）内部调制，由控制电路的输出端将变宽或变窄的驱动脉冲送到开关功率管的栅极，使变换电路产生的高频脉冲方波也随之变宽或变窄，使蓄电池的充电分别进入：恒流充电，恒压充电和浮充充电这三个充电阶段。
一、故障及处理方法1. 充电器由KA3842和HY358双运算放大器组成,故障为无48V电压输出,拆开外壳检查发现63V470uf电容爆液,更换后,接着检查有无损坏的元器件和短路,经仔细检查后,通电测试,输出正常,移动电路板后,又测电压变为67V,与实际输出过高,有2秒钟后,63V电容微微冒烟,温度升高,眼看爆炸,立即断电.经查发现TL431一脚虚焊,造成稳压失控,烧坏63V电容.2.拆开充电器,由LM324 贴片IC KA3842组成电路.保险熔断,不敢通电测试,经查,有两只整流管IN5399 IN5398击穿,开关GFP8N60两脚击穿,IN5399用RL207代换,开关管8N60用PHX7NQ60E代换.然后,保险处接上灯泡,通电灯泡一亮即灭,测量电压正常55.2V,取下灯泡接上保险,给电动车充电,刚接上不到10秒钟,听到叭的一声,保险又烧断.经查,开关管,又击穿了,测得KA3842第5脚接地与第6脚短路.更换K3842,接上灯泡测试充电,灯泡,以1HZ 的频率一闪一闪的,充电器也停了又启,启了又停.取下灯泡,接上保险,一直正常充电,问题排除.3. 48V 1.8A充电器保险完好,测开关管,电容正常,通电测试,红绿灯同时有频率的一闪一闪,刚启动输出电压为54.5正常,又等一会儿,电压慢慢下降30-36V之间.测TL431,光藕正常,检查其它电阻,都正常阻值.依次更换,开关管8N60,TL431,光藕,63V电容,测得400V电容有320V电压,最后更换PFC电感,电容,均无正常电压输出.并且仔细测量各个限流电阻,与实际阻值相差多的,也更换.还是不能解决.最后从主板上拆下LM324更换后,通电测试电压输出正常,红绿灯显示正常,但没有进行下一步带负载充电测试.4. 拆开后发现烧毁不少地方：进线电路板铜箔烧毁2处，14007整流二极管坏了4个，贴片电阻270坏。
48v电瓶车充电器电路图及电子元器件
48v电瓶车充电器电路图及电子元器件
用需要详细看电路图的友人，可以将电路图复制到电脑屏上放大了看。
下面是上面电路图中电子元器件的详细说明。
电动车充电器的工作原理：220v交流电→经T0双向滤波抑制干扰→D1桥式整流堆为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 是TL3842脉宽调制集成电路。
其5脚是电源负极，7脚是电源正极，6脚是脉冲输出直接驱动场效应管Q1(K1358) 3脚是最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1是高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低
压滤波电容,D5为12V稳压二极管，U3(TL431)是一块精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(可调电阻器)，慢慢的微调它，可以细调充电器的电压。
D10是电源指示灯。
D6是充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1。
电动车48V充电器原理图与维修
220V交流电经LF1双向滤波.VD1－VD4整流为脉动直流电压,再经C3滤波后形成约300V的直流电压,300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压,IC1的7脚得到启动电压后,(7脚电压高于14V时,集成电路开始工作),6脚输出PWM脉冲,驱动电源开关管(场效应管) VT7工作在开关状态,电流通过VT1的S 极-D极-R7-接地端.此时开关变压器T1的8-9绕组产生感应电压,经VD6，R2为IC1的7脚提供稳定的工作电压，4脚外接振荡电阻R10和振荡电容C7决定IC1的振荡频率,IC2(TL431)为精密基准电压源,IC4(光耦合器4N35)配合用来稳定充电电压,调整RP1(510欧半可调电位器)可以细调充电器的电压,LED1是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1开始工作后,变压器的次级6-5绕组输出的电压经快速恢复二极管VD60整流,C18滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V工作电源,VD12为IC3提供基准电压,经R25,R26,R27分压后送到IC3的2脚和5脚。
正常充电时，R33上端有0.18－0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。
1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得电开始工作，第二路经过电阻R34点亮双色二极管LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
当电池电压升到44.2V左右时，充电器进入恒流充电阶段，电流逐渐减小。
当充电电流减小到200MA－300MA时，R33上端的电压下降，IC3的3脚电压低于2脚，1脚输出低电平，双色发光二极管LED2中的红色发光二极管熄灭，三极管VT2截止，风扇停止运转，同时IC3的7脚输出高电平，此高电平一路经过电阻R35点亮双色发光二极管LED2中的绿色发光二极管（指示电瓶已经充满，此时并没有真正充满，实际上还得一两小时才能真正充满），另一路经R52，VD18,R40,RP2到达IC2的1脚，使输出电压降低，充电器进入200MA-300MA的涓流充电阶段（浮充），改变RP2的电阻值可以调整充电器由恒流充电状态转到涓流充电状态的转折电流（200－300MA）。
电动车 V 充电器原理图与维修 高清版
电动车48V 充电器原理图与维修电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图1 所示工作原理220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的 2 脚和5 脚。
正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的3 脚，从 1 脚输出高电平。
1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
48伏电瓶车充电器原理图.pdf
48伏电瓶车充电器原理图.pdf48伏电瓶车充电器原理图常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1 点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
电动车48V充电器原理图与维修
电动车48V充电器原理图与维修电动车充电器实际上就是一个开关电源加上一个检测电路，目前很多电动车的48V充电器都是采用 KA3842和比较器LM358来完成充电工作原理图如图1所示220V电流电经LF1双向滤波.VD1-VD4整流为脉动直流电压，再经C3滤波后形成约300V的直流电压，300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压，IC1的7脚得到启动电压后，(7脚电压高于14V时，集成电路开始工作），6脚输出PWM脉冲，驱动电源开关管（场效应管）VT1工作在开关状态，流通过VT1 的S极-D极-R7-接地端.此时开关变压器T1的8-9绕产生感应电压，经VD6,R2为IC1的7脚提供稳定的工作电压，4脚外接振荡阻R10和振荡电容C7决定IC1的振荡频率，IC2(TL431)为精密基准压源，IC4(光耦合器4N35)配合用来稳定充电压，调整RP1(510欧半可调电位器）可以细调充电器的电压，LED1是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1开始工作后，变压器的次级6-5绕组输出的电压经快速恢复二极管VD60整流,C18滤波得到稳定的电压（约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用）给电池充电，另一路经限流电阻 R38,稳压二极管 VZD1,滤波电容C60,为比较器IC3(LM358)提供12V工作电源，VD12为IC3提供基准压，经R25，R26，R27分压后送到IC3的2脚和5脚。
正常充电时，R33上端有0.18-0.2V的电压，此电压经 R10加到IC3的3脚，从1脚输出高电平。
1脚输出的高电平信号分三路输出，第一路驱动VT2导通，散热风扇得开始工作，第二路经过电阻R34点亮双色二极管 LED2中的红色发光二极管，第三路输入到IC3的6脚，此时7脚输出低电平，双色发光二极管LED2中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
48V电动车充电高清电路图与原理详解
工作原理220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压, 再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时, 集成电路开始工作),6 脚输出PWM脉冲, 驱动电源开关管( 场效应管) VT1 工作在开关状态, 流通过VT1 的S 极-D 极-R7- 接地端. 此时开关变压器T1 的8-9 绕产生感应电压, 经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431) 为精密基准压源,IC4( 光耦合器4N35) 配合用来稳定充电压, 调整RP1(510 欧半可调电位器) 可以细调充电器的电压,LED1 是电源指示灯. 接通电源后该指示灯就会发出红色的光。
VT1 开始工作后, 变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压( 约53V). 此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用) 给电池充电, 另一路经限流电阻R38, 稳压二极管VZD1,滤波电容C60, 为比较器IC3(LM358) 提供12V 工作电源,VD12 为IC3 提供基准压, 经R25,R26,R27 分压后送到IC3 的2 脚和5 脚。
正常充电时，R33 上端有0.18 －0.2V 的电压，此电压经R10 加到IC3 的3 脚，从1 脚输出高电平。
1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。
当电池压升到44.2V 左右时，充电器进入恒压充电阶段，流逐渐减小。
电动车充电原理讲解图文
工程技术中心
恒压式充电曲线
电压
电池欠压值
A
起始充电电压点
最大充电电流
电流 C
最高充电电压点
恒功率充电器
B
E
恒定一个怎样的功率？
输出功率=输出电压 X 输出电流
时间
最大输出功率 58.8V X 1.8A=106W
初充电时的电流： 106W / 42V=2.5A
图2
转灯电流点
工程技术中心
脉冲式充电曲线
恒流阶段充入 90%的电量
工程技术中心
• 铅酸电池充电曲线
220V
工程技术中心 充电器原理图
高频变压器
电源芯片
开关管
光耦
定时芯片
运放
取样电 阻
工程技术中心
电动车充电器的使用 • 工作电压:
220V AC • 工作环境:
0～40℃ 室内使用 防潮 防水 通风良好 • 充电时间：
武汉工商注册
遇德容曗
工程技术中心
电动车充电器的工作原理 • 通电开始时，C2上有300v左右电压。此电压一路经T1加载到V1。第二
路经R18—R21,C4, 达到IC1的第7脚。强迫IC1启动。IC1的6脚输出方 波脉冲，V1工作，电流经R5到地。同时T1副线圈产生感应电压，经 D6,R15.R16给IC1提供辅肋电源。T1线圈输出的电压经D17,C11整流滤 波得到稳定的电压。此电压一路经D17输出二极管，D14输出隔离二极 管（D14起到防止电池的电流倒灌给充电器的作用）给电池充电。第 二路经D13,C8, 为LM324(四运算放大器，11脚为电源地，4脚为电源 正)及其外围电路提供15V工作电源。D9为LM324提供基准电压。正常 充电时，R9上端有0.18V左右的电压，此电压经R38加到LM324第13脚 ，从14脚送出高电平。此电压一路经R58,，使LDE1/R（红灯）点亮， 第二路注入LM324的9脚，10脚输出低电平,LED1/G(绿灯)熄灭(注LED1 为双色灯)，充电器进入恒流充电阶段。当电池电压上升到58.8V左右 时,充电器进入恒压充电阶段，输出电压维持在58.8V左右，充电器进 入恒压充电阶段，电流逐渐减小。当充电电流减小到400mA时，R9上 端的电压下降，同时8脚输出高电平，LED1/G(绿灯)点亮。另一路经 D16，R59送到电压控制回路，使输出电压降低。充电器进入降压浮充 充电阶段。
48伏电瓶车充电器原理
该充电器中唯一与市电输入有关的电路是T901初级和T902次级之间的开关电路，常见开关管损坏的原因无非两方面：一是采用双极型开关管时，由于温度升高导致热击穿。这点对Q901的负温度系数特性来说是不存在的，场效应管的漏源极导通的电阻特性本身具有平衡其导通电流的能力。此外，由于开关管的反压过高，当开关管截止时，反向脉冲的尖峰极易击穿开关管。为此，该电路中通过减小C905的容量，以在开关管导通的大电流状态下适当降低整流电压。二是采用中心柱为圆型的铁氧体磁芯，其漏感相对小于矩形截面磁芯，而且气隙预留于中心柱，而不在两侧旁柱上，进一步减小了漏感。在此条件下选用VDS较高的开关管是比较安全的。图2中Q901为2SK1539，其VDS为900V，IDS为10A，功率为150W。也可以用规格近似的其它型号MOS FET管代用。如果担心尖峰脉冲击穿开关管，可以在T901的初级接入通常的C、D、R吸收回路。由于该充电器的初始充电电流、最高充电电压设计均在较低值，且充满电后涓流充电电流极小，基本可以认为是定时充电。如一只12A时的铅酸蓄电池，7小时即可充满电，且充满电后，是否断电对蓄电池、充电器影响均极小。试用中，晚上8点接入电源充电，第二天早7点断电，手摸蓄电池、充电器的外壳温度均未超过室温。
第7脚为供电端。为了省去独立供电电路，该电路中由蓄电池端电压降压供电，供电电压为18V。当待充蓄电池接入时，最低电压在32.4V～35V之间，接入18V稳压管均可得到18V的稳定电压。滤波电容器C909为100μF。
第8脚为5V基准电压输出端，同时在IC内部经R3、R4分压为2.5V，作为误差检测基准电压。
第3脚为充电电流控制端。在第2脚设定的输出电压范围内，通过R902对充电电流进行控制，第3脚的动作阈值为1V，在R902压降1V以内，通过内部比较器控制输出电压变化，实现恒流充电。恒流值为1.8A，R902选用0.56Ω/3W。在充电电压被限定为43V时，可通过输出电压调整充电电流为恒定的1.75A～1.8A。蓄电池充满电，端电压≥43V，隔离二极管D908截止，R902中无电流，第3脚电压为0V，恒流控制无效，由第2脚取样电压控制充电电压不超过43V。此时若充满电，在未断电的情况下，将形成43V电压的涓流充电，使蓄电池电压保持在43V。为了防止过充电，36V铅酸蓄电池的此电压上限不宜使电池单元电压超过2.38V。该电路虽为蓄电池取样，实际上也限制了输出电压，如输出电压超过蓄电池电压0.6V，蓄电池电压也随之升高，送入电压取样电路使之降低。
48伏电瓶车充电器原理
目前，应用最广的、也是最早的可直接驱动MOS FET开关管的单端驱动器为MC3842。
MC3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。
尤其是MC3842可直接驱动MOS FET管的特点，可以使充电器的可靠性大幅提高。
由于MC3842的应用极广，本文只介绍其特点。
MC3842为双列8脚单端输出的它激式开关电源驱动集成电路，其内部功能包括：基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、脉宽调制器(PWM)、脉冲输出驱动级等等。
MC3842的同类产品较多，其中可互换的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842等。
MC3842内部方框图见图1。
其特点如下：单端PWM脉冲输出，输出驱动电流为200mA，峰值电流可达1A。
启动电压大于16V，启动电流仅1mA即可进入工作状态。
进入工作状态后，工作电压在10～34V之间，负载电流为15mA。
超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。
内设5V/50mA基准电压源，经2:1分压作为取样基准电压。
输出的驱动脉冲既可驱动双极型晶体管，也可驱动MOS场效应管。
若驱动双极型晶体管，宜在开关管的基极接入RC截止加速电路，同时将振荡器的频率限制在40kHz以下。
若驱动MOS场效应管，振荡频率由外接RC电路设定，工作频率最高可达500kHz。
内设过流保护输入(第3脚)和误差放大输入(第1脚)两个脉冲调制(PWM)控制端。
误差放大器输入端构成主脉宽调制(PWM)控制系统，过流检测输入可对脉冲进行逐个控制，直接控制每个周期的脉宽，使输出电压调整率达到0.01%/V。
如果第3脚电压大于1V或第1脚电压小于1V，脉宽调制比较器输出高电平使锁存器复位，直到下一个脉冲到来时才重新置位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
48伏电瓶车充电器原理图
常用电动车充电器根据电路结构可大致分为两种。
ﻫ第一种是以uｃ3842驱动场效应管的单管开关电源，配合LＭ358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1
ﻫﻫ点击图片在新窗口查看清晰大图
--
ﻫ图表1
ﻫ工作原理：２20v交流电经T０双向滤波抑制干扰，D１整流为脉动直流，再经C11滤波形成稳定的3０0V左右的直流电。
U1为TＬ38４2脉宽调制集成电路。
其5脚为电源负极,7
脚为电源正极,６脚为脉冲输出直接驱动场效应管Q１(K１358) 3脚为最大电流限制，调整
--
R2５（2.5欧姆）的阻值可以调整充电器的最大电流。
2脚为电压反馈,可以调节充电器的输出电压。
4脚外接振荡电阻Ｒ1，和振荡电容C1。
T１为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用,以防触电。
第三是为ｕc3８４2提供工作电源。
Ｄ4为高频整流管（16A６０Ｖ)Ｃ1０为低压滤波电容，Ｄ5为12V稳压二极管，Ｕ3(ＴＬ431）为精密基准电压源,配合Ｕ2(光耦合器４N３5）起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D1０是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻(０.1欧姆,5w)改变W1的阻值可以调整充电器转浮充的拐点电流(２0０－300 mA)通电开始时,C11上有300v左右电压。
此电压一路经T１加载到Ｑ１。
第二路经R5,Ｃ8，C３，达到U１的第７脚。
强迫U1启动。
U１的6脚输出方波脉冲，Q1工作,电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T１输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7(D7起到防止电池的电流倒灌给充电器的作用)给电池充电。
第二路经R１4,D5，C９,为LM358(双运算放大器,1脚为电源地,8脚为电源正)及其外围电路提供12V工作电源。
D9为LＭ35８提供基准电压,经R2６,R4分压达到LM3５8的第二脚和第5脚。
正常充电时，Ｒ2７上端有0.１5-0.18Ｖ左
--
右电压,此电压经R１７加到LM358第三脚，从1脚送出高电压。
此电压一路经R１8,强迫Ｑ２导通,D６(红灯)点亮,第二路注入LM３58的6脚,７脚输出低电压，迫使Q3关断,Ｄ10(绿灯）熄灭，充电器进入恒流充电阶段。
当电池电压上升到4４．2V左右时,充电器进入恒压充电阶段,输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。
当充电电流减小到200mA—3００mA时,Ｒ27上端的电压下降,ＬＭ358的３脚电压低于2脚，1脚输出低电压，Q2关断，Ｄ６熄灭。
同时7脚输出高电压,此电压一路使Q３导通，D1０点亮。
另一路经D８,W1到达反馈电路，使电压降低。
充电器进入涓流充电阶段。
1-2小时后充电结束。
ﻫ
充电器常见的故障有三大类:ﻫ1:高压故障2;低压故障3:高压,低压均有故障。
高压故障的主要现象是指示灯不亮,其特征有保险丝熔断，整流二极管D１击穿，电容C１1鼓包或炸裂。
Q１击穿,R2５开路。
U1的7脚对地短路。
R5开路，U１无启动电压。
更换以上元件即可修复。
若U1的7脚有１１V以上电压,8脚有５V电压，说明Ｕ１基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1，且Q1不发烫，一般是Ｄ2,Ｃ4失效,若是Ｑ1击穿且发烫，一般是低压部分有漏电或短路，过大或ＵC３８42的6脚输出脉冲波
--
形不正常，Q1的开关损耗和发热量大增,导致Ｑ１过热烧毁。
高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊，或者D3,R12开路,TL3842及其外围电路无工作电源。
另有一种罕见的高压故障是输出电压偏高到１20V以上，一般是U２失效,R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。
此时不能长时间通电,否则将严重烧毁低压电路。
低压故障大部分是充电器与电池正负极接反，导致Ｒ27烧断,L Ｍ35８击穿。
其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出电压接近0V,更换以上元件即可修复。
另外Ｗ２因抖动，输出电压漂移，若输出电压偏高,电池会过充,严重失水,发烫,最终导致热失控，充爆电池。
若输出电压偏低，会导致电池欠充。
高低压电路均有故障时，通电前应首先全面检测所有的二极管,三极管,光耦合器4N35,场效应管,电解电容,集成电路,Ｒ25,R５,R１２，R27,尤其是Ｄ4(16A60Ｖ,快恢复二极管），C10(6３V,470UＦ）。
避免盲目通电使故障范围进一步扩大。
有一部分充电器输出端具有防反接，防短路等特殊功能。
其实就是输出端多加一个继电器，在反接,短路的情况下继电器不工作，充电器无电压输出。
还有一部分充电器也具有防反接,防短路的功能，其原理与前面介绍的不同，其低压电路的启动电压由被充电池提供,且接有一个二极管（防反接)。
待电源正常启动后,就由充电器提供
--
低压工作电源。
ﻫ第二种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管。
配合LM324（4运算放大器),实现三阶段充电。
见图表2ﻫ
ﻫ点击图片在新窗口查看清晰大图
--
ﻫ
２20V交流电经D1－D４整流,C5滤波得到300V左右直流电。
此电压给C4充电，经TF1高压绕组，TＦ2主绕组,V2等形成启动电流。
TF2反馈绕组产生感应电压，使V1,Ｖ2轮流导通。
因此在TＦ１低压供电绕组产生电压，经D9,Ｄ１0整流,Ｃ8滤波,给TL49４,LM324，V3,V４等供电。
此时输出电压较低。
TL４94启动后其８脚,11脚轮流输出脉冲,推动V3，Ｖ4,经TF2反馈绕组激励Ｖ1,V2。
使V1，V2,由自激状态转入受控状态。
ＴF2输出绕组电压上升,此电压经R29,Ｒ26,Ｒ27分压后反馈给TL４9４的1脚（电压反馈)使输出电压稳定在41.２V上。
R ３0是电流取样电阻，充电时R3０产生压降。
此电压经Ｒ11,R12反馈给TL494的15脚(电流反馈）使充电电流恒定在1.8A左右。
另外充电电流在Ｄ20上产生压降,经R４2到达LM324的3脚。
使2脚输出高电压点亮充电灯，同时7脚输出低电压,浮充灯熄灭。
充电器进入恒
--
流充电阶段。
而且７脚低电压拉低D19阳极的电压。
使ＴL494的１脚电压降低,这将导致充电器最高输出电压达到44.8Ｖ。
当电池电压上升至44.８V时,进入恒压阶段。
当充电电流降低到０.３A—0.4Ａ时LM3２4的3脚电压降低，１脚输出低电压,充电灯熄灭。
同时7脚输出高电压,浮充灯点亮。
而且7脚高电压抬高D19阳极的电压。
使TL49４的１脚电压上升,这将导致充电器输出电压降低到4１.2V上。
充电器进入浮充。
--。
