4_位段码液晶显示器模块原理与应用手册

液晶显示模块技术手册

液晶显示模块技术手册RT12864-2M(中文字库)中国电子前沿Http：//一、液晶显示模块概述RT12864M汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图11.5外形尺寸二、模块引脚说明逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：1、8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集指令表—2：（RE=1：扩充指令集）备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF 标志时BF 需为0，方可接受新的指令；如果在送出一个指令前并不检查BF 标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

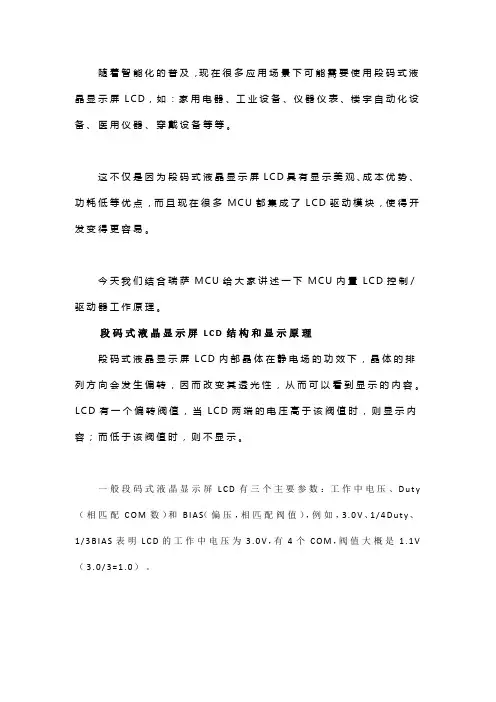

MCU内置LCD控制驱动器工作原理

随着智能化的普及，现在很多应用场景下可能需要使用段码式液晶显示屏L C D，如：家用电器、工业设备、仪器仪表、楼宇自动化设备、医用仪器、穿戴设备等等。

这不仅是因为段码式液晶显示屏L C D具有显示美观、成本优势、功耗低等优点，而且现在很多MC U都集成了L C D驱动模块，使得开发变得更容易。

今天我们结合瑞萨M C U给大家讲述一下M C U内置L C D控制/驱动器工作原理。

段码式液晶显示屏LC D结构和显示原理段码式液晶显示屏LC D内部晶体在静电场的功效下，晶体的排列方向会发生偏转，因而改变其透光性，从而可以看到显示的内容。

L C D有一个偏转阀值，当L C D两端的电压高于该阀值时，则显示内容；而低于该阀值时，则不显示。

一般段码式液晶显示屏L C D有三个主要参数：工作中电压、D u t y （相匹配C O M数）和B I A S（偏压，相匹配阀值），例如，3.0V、1/4D u t y、1/3B I A S表明L C D的工作中电压为3.0V，有4个C O M，阀值大概是1.1V （3.0/3=1.0）。

当加在某段L C D两端的电压大于 1.0V时显示，反之，不显示。

但是，L C D对于驱动电压的反应不是很明显，例如加 1.0V电压的时候，可能会微弱显示，这就是通常说的“鬼影”。

因此，要保证驱动L C D 显示的时候，加在L C D两端的电压要比阀值电压大得比较多，而不显示的时候，则要比阀值电压小得比较多。

需要注意的是，L C D的两端是不能加直流电压的，否则时间稍长会危害段码式液晶显示屏L C D晶体分子结构的电化学特点，造成显示实际效果模糊不清，使用期限降低的不良影响，其毁灭性不能修复，这就要求保证加在L C D两端的驱动电压的平均电压为0。

所以，L C D 使用分割扫描法，在任何时候只有一个C O M扫描有效，其余的C O M 处于无效状态。

一个好的段码式液晶显示屏L C D控制器/驱动器，应该满足：•能提供不同数量的COM、Duty（相匹配COM数）和BIAS（偏压，相匹配阀值），满足不同规格LCD屏的驱动•能够提供多种分压方式，提供内部分压，减少外围电路分压的元器件•能够提供内部Boost升压，满足一些电池供电，电池电压下降时，亮度还可以保持•能够提供内部基准电压稳压，避免分压不准导致显示出现“鬼影”•能够提供多个不同的基准电压选择，可以调整对比度•能够提供多种不同分割扫描法、驱动波形，满足灵活选择•能够不同的时钟源和不同分割扫描帧率的选择，满足不同应用低功耗的要求瑞萨M C U内置的L C D控制器/驱动器不但满足上面的规格，而且还提供其他优点功能：•提供不同的时钟源选择，可选择外部副时钟32.768KHz，也可选择MCU内部低速或高速时钟•提供显示数据寄存器，能通过自动读取显示数据寄存器进行段信号SEG和公共信号COM的自动输出•提供时间间隔闪烁功能，方便易用瑞萨MC U内置的LC D控制器/驱动器1LCD控制器/驱动器框图图1为集成到瑞萨自有16bits RL78系列核MCU中的LCD控制器/驱动器，图2集成瑞萨32bits RA4M1系列Arm核MCU中的LCD控制器/驱动器，两者主要区别是LCD 控制器/驱动器的工作时钟选择不同，RA4M1系列还可支持选择内部高速时钟。

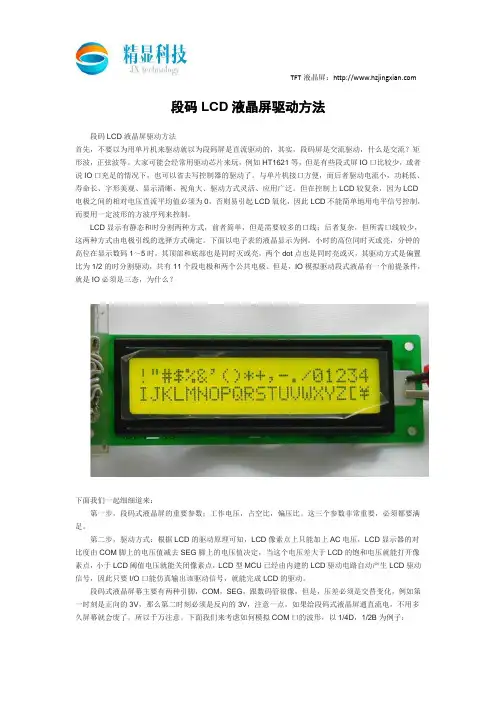

段码LCD液晶屏驱动方法

TFT液晶屏：段码LCD液晶屏驱动方法段码LCD液晶屏驱动方法首先，不要以为用单片机来驱动就以为段码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。

大家可能会经常用驱动芯片来玩，例如HT1621等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也可以省去写控制器的驱动了。

与单片机接口方便，而后者驱动电流小，功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。

但在控制上LCD较复杂，因为LCD 电极之间的相对电压直流平均值必须为0，否则易引起LCD氧化，因此LCD不能简单地用电平信号控制，而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方式，前者简单，但是需要较多的口线；后者复杂，但所需口线较少，这两种方式由电极引线的选择方式确定。

下面以电子表的液晶显示为例，小时的高位同时灭或亮，分钟的高位在显示数码1～5时，其顶部和底部也是同时灭或亮，两个dot点也是同时亮或灭，其驱动方式是偏置比为1/2的时分割驱动，共有11个段电极和两个公共电极。

但是，IO模拟驱动段式液晶有一个前提条件，就是IO必须是三态，为什么？下面我们一起细细道来：第一步，段码式液晶屏的重要参数：工作电压，占空比，偏压比。

这三个参数非常重要，必须都要满足。

第二步，驱动方式：根据LCD的驱动原理可知，LCD像素点上只能加上AC电压，LCD显示器的对比度由COM脚上的电压值减去SEG脚上的电压值决定，当这个电压差大于LCD的饱和电压就能打开像素点，小于LCD阈值电压就能关闭像素点，LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号，因此只要I/O口能仿真输出该驱动信号，就能完成LCD的驱动。

段码式液晶屏幕主要有两种引脚，COM，SEG，跟数码管很像，但是，压差必须是交替变化，例如第一时刻是正向的3V，那么第二时刻必须是反向的3V，注意一点，如果给段码式液晶屏通直流电，不用多久屏幕就会废了，所以千万注意。

lcd段码屏驱动原理

lcd段码屏驱动原理
LCD段码屏是一种常见的数字显示设备，它的驱动原理主要涉及到显示控制芯片和显示模块两个方面。

1. 显示控制芯片
LCD段码屏的显示控制芯片通常采用CMOS技术制造，它可以通过内部的控制逻辑和存储器，控制LCD每一段的电压信号，从而实现数字图像的显示。

常见的LCD控制芯片有HD44780、KS0108、KS0066等，其中HD44780是一种具有广泛应用的标准控制芯片。

2. 显示模块
LCD段码屏的显示模块由多个LCD段组成，每个LCD段由数根独立的导电柱和两根金属屏蔽板组成，通过在导电柱和金属屏蔽板之间加电压差，实现液晶分子的定向排列，进而改变透射光的相位差，实现数字图像的显示。

在不同的电压条件下，液晶分子的定向状态也不同，对应不同的显示状态。

因此，通过控制每一段的电压信号，就可以实现数字图像的显示。

总结：
LCD段码屏的驱动原理主要包括显示控制芯片和显示模块两个方面。

通过控制每一段的电压信号，就可以实现数字图像的显示。

海量的应用场景，让段码屏成为了数字显示的中坚力量。

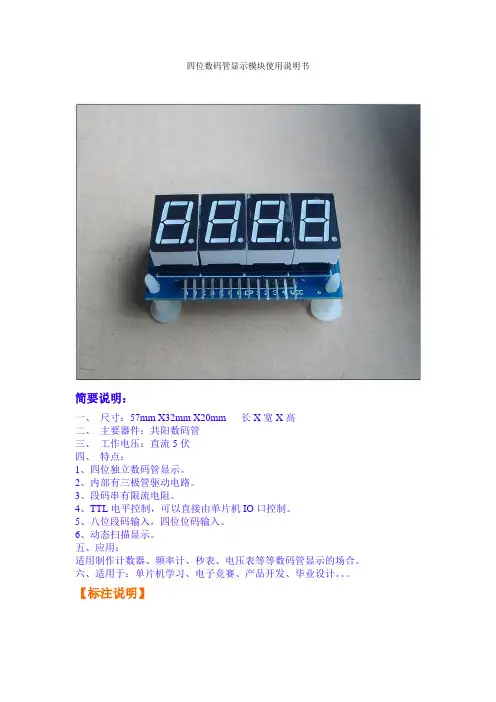

四位数码管显示模块使用手册

四位数码管显示模块使用说明书简要说明：一、尺寸：57mm X32mm X20mm 长X宽X高二、主要器件：共阳数码管三、工作电压：直流5伏四、特点：1、四位独立数码管显示。

2、内部有三极管驱动电路。

3、段码串有限流电阻。

4、TTL电平控制，可以直接由单片机IO口控制。

5、八位段码输入，四位位码输入。

6、动态扫描显示。

五、应用：适用制作计数器、频率计、秒表、电压表等等数码管显示的场合。

六、适用于：单片机学习、电子竞赛、产品开发、毕业设计。

【标注说明】【原理图】【PCB截图】【测试程序】/********************************************************实现功能：四位数码管显示模块测试程序使用芯片：AT89S52晶振：11.0592MHZ编译环境：Keil*********************************************************************/#include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型#define DUAN P0 //P0口控制段#define WEI P2 //P2口控制位sbit k_shi=P1^0;// 更改小时按键sbit k_fen=P1^1;// 更改分钟按键sbit k_miao=P1^2;// 更改秒按键/********************************************************************初始定义*********************************************************************/code uchar seg7code[11]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0XBF}; //显示段码数码管字跟uchar wei[8]={0XFE,0XFD,0XFB,0XF7,0XEf,0XDf,0XBf,0X7f}; //位的控制端uchar numb[8]; //定义字符串uint miao=0,fen,shi;/********************************************************************延时函数*********************************************************************/void delay(uchar t){uchar i,j;for(i=0;i<t;i++){for(j=13;j>0;j--);{ ;}}}/********************************************************************求值函数*********************************************************************/void t_to_dis(){numb[0]=shi/10; //显示小时十位numb[1]=shi%10; //显示小时个位numb[2]=10; //显示横杠numb[3]=fen/10; //显示分十位numb[4]=fen%10; //显示分个位numb[5]=10; //显示横杠numb[6]=miao/10;//显示秒十位numb[7]=miao%10;//显示秒个位}/********************************************************************显示函数*********************************************************************/void display()//显示函数{/*****************数据转换*****************************/P2=0XFF;P0=seg7code[numb[0]];P2=wei[0];delay(80);P2=0XFF;P0=seg7code[numb[1]];P2=wei[1];delay(80);P2=0XFF;P0=seg7code[numb[2]];P2=wei[2];delay(80);P2=0XFF;P0=seg7code[numb[3]];P2=wei[3];delay(80);P2=0XFF;P0=seg7code[numb[4]];P2=wei[4];delay(80);P2=0XFF;P0=seg7code[numb[5]];P2=wei[5];delay(80);P2=0XFF;P0=seg7code[numb[6]];P2=wei[6];delay(80);P2=0XFF;P0=seg7code[numb[7]];P2=wei[7];delay(80);P2=0XFF;}/********************************************************************按键函数*********************************************************************/ void key()//函数{if(k_shi==0){shi++;while(!k_shi);if(shi>=24)shi=0;}if(k_fen==0){fen++;while(!k_fen);if(fen>=60)fen=0;}if(k_miao==0){miao++;while(!k_miao);if(miao>=60)miao=0;}}/********************************************************************定时器中断函数*********************************************************************/ {uchar i;TH1=0X3c;//定时初值TL1=0Xaf;//定时初值i++;if(i>=20){i=0;miao++;//秒加1if(miao>=60){miao=0;//秒清零fen++;//60秒后分加1if(fen>=60){fen=0;//分清零shi++;//60分后时加1if(shi>=24)shi=0;//时清零}}}}/********************************************************************中断初始化*********************************************************************/ void cshh(){TMOD=0X10;//定义定时器工作方式TH1=0X3c;TL1=0Xaf;ET1=1;TR1=1;//开定时器EA=1;//开中断}/********************************************************************主函数*********************************************************************/main(){cshh(); //中断初始化while(1){key();//按键函数t_to_dis();//确定秒分时值display(); //显示秒分时值}}/********************************************************************结束*********************************************************************/【图片展示】。

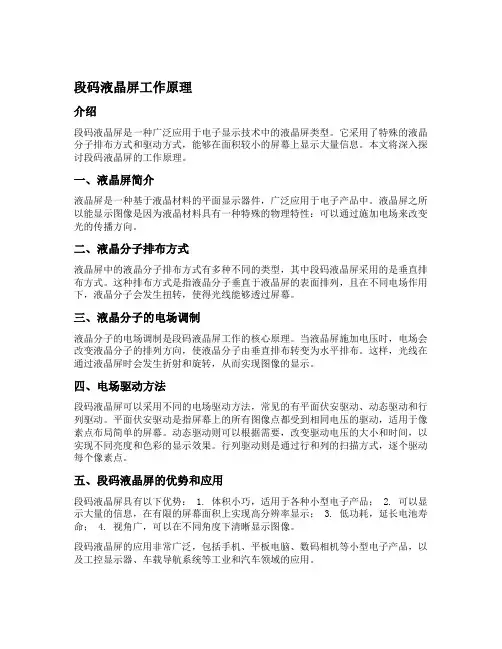

段码液晶屏工作原理

段码液晶屏工作原理介绍段码液晶屏是一种广泛应用于电子显示技术中的液晶屏类型。

它采用了特殊的液晶分子排布方式和驱动方式，能够在面积较小的屏幕上显示大量信息。

本文将深入探讨段码液晶屏的工作原理。

一、液晶屏简介液晶屏是一种基于液晶材料的平面显示器件，广泛应用于电子产品中。

液晶屏之所以能显示图像是因为液晶材料具有一种特殊的物理特性：可以通过施加电场来改变光的传播方向。

二、液晶分子排布方式液晶屏中的液晶分子排布方式有多种不同的类型，其中段码液晶屏采用的是垂直排布方式。

这种排布方式是指液晶分子垂直于液晶屏的表面排列，且在不同电场作用下，液晶分子会发生扭转，使得光线能够透过屏幕。

三、液晶分子的电场调制液晶分子的电场调制是段码液晶屏工作的核心原理。

当液晶屏施加电压时，电场会改变液晶分子的排列方向，使液晶分子由垂直排布转变为水平排布。

这样，光线在通过液晶屏时会发生折射和旋转，从而实现图像的显示。

四、电场驱动方法段码液晶屏可以采用不同的电场驱动方法，常见的有平面伏安驱动、动态驱动和行列驱动。

平面伏安驱动是指屏幕上的所有图像点都受到相同电压的驱动，适用于像素点布局简单的屏幕。

动态驱动则可以根据需要，改变驱动电压的大小和时间，以实现不同亮度和色彩的显示效果。

行列驱动则是通过行和列的扫描方式，逐个驱动每个像素点。

五、段码液晶屏的优势和应用段码液晶屏具有以下优势： 1. 体积小巧，适用于各种小型电子产品； 2. 可以显示大量的信息，在有限的屏幕面积上实现高分辨率显示； 3. 低功耗，延长电池寿命； 4. 视角广，可以在不同角度下清晰显示图像。

段码液晶屏的应用非常广泛，包括手机、平板电脑、数码相机等小型电子产品，以及工控显示器、车载导航系统等工业和汽车领域的应用。

总结通过对段码液晶屏的工作原理的深入探讨，我们可以了解到，段码液晶屏是一种采用垂直排布和电场调制的液晶屏类型，通过电场的作用改变液晶分子的排列方式，实现图像的显示。

四位串行段式液晶显示器EDM1190A的原理及应用

四位串行段式液晶显示器ＥＤＭ１１９０Ａ的原理及应用　摘　要：ＥＤＭ１１９０Ａ是大连佳显电子有限公司生产的一种经济实用的四位串行段式液晶显示器（ＬＣＤ）。

本文主要介绍了他的特点和显示原理，并给出了他与８９Ｃ５２单片机的接口电路和显示程序的设计方法。

关键词：ＥＤＭ１１９０Ａ；液晶显示器；单片机；串行段式与七段数码显示器ＬＥＤ（Ｌｉｇｈｔ　Ｅｍｉｔｔｉｎｇ　Ｄｉｏｄｅ）相比，液晶显示器ＬＣＤ（Ｌｉｑｕｉｄ　ＣｒｙｓｔａｌＤｉｓｐｌａｙ）是一种功耗极低的显示器。

ＬＣＤ是一种平板薄膜显示器件，除了功耗低以外，他还具有美观、显示工作电压低、抗干扰能力强、与ＣＭＯＳ电路电性能匹配好等优点。

因此他的应用非常广泛，从电子表到计算器、从袖珍式仪表到便携式微型计算机以及一些文字处理机都用到了ＬＣＤ。

目前，ＬＣＤ有段式和点阵式２种，在只涉及数据显示及简单字母提示时，智能仪器通常采用段式ＬＣＤ。

本文介绍的ＥＤＭ１１９０Ａ是一种实用美观的四位串行段式液晶显示模块。

与现有的一些并行段式液晶显示模块相比，ＥＤＭ１１９０Ａ具有管脚少（现在一般的四位并行段式ＬＣＤ模块一般都多达４０个引脚，而ＥＤＭ１１９０Ａ只有４个引脚）、与单片机系统连接简单、编程方便等优点。

　１　ＥＤＭ１１９０Ａ的性能特点及引脚说明　１．１　ＥＤＭ１１９０Ａ的特点　ＥＤＭ１１９０Ａ段码式液晶显示器模块由ＬＣＤ液晶显示器、驱动电路、８位ＣＰＵ接口电路构成。

他具有低功耗、抗干扰性强、温度范围宽等优点；此外，　ＥＤＭ１１９０Ａ的输入接口信号可与ＣＭＯＳ和ＴＴＬ电平兼容，而且他的４个引脚都具有静电保护电路。

　１．２　主要技术参数　（１）电源电压：＋５　Ｖ；　（２）驱动方式：静态；　（３）视角：６点；　（４）显示容量：４位数字（带小数点）；　（５）数据传输方式：串行；　（６）显示方式：低电平显示；　（７）工作温度：０～＋５５℃；　（８）存储温度：－２０～＋７０℃；ｗｗｗ．ｇｏｏｄ－ｌｃｄ．ｃｏｍ（９）工作时间：＞５０　ｋｈ。

段码LCD参数说明及驱动原理

段码LCD参数说明及驱动原理一.参数说明1.Duty：占空比该项参数一般也称为Duty数或COM数。

由于STN/TN的LCD一般是采用时分动态扫描的驱动模式，在此模式下，每个COM的有效选通时间与整个扫描周期的比值即占空比(Duty)是固定的，等于1/COM数。

2.Bias：偏置LCD的SEG/COM的驱动波形为模拟信号，而各档模拟电压相对于LCD输出的最高电压的比例称为偏置，而一般来讲，Bias是以最低一档与输出最高电压的比值来表示。

一般而言，Bias和Duty 之间是有一定关系的，Duty数越多，每根COM对应的扫描时间变短，而要达到同样的显示亮度和显示对比度，VON的电压就要提高，选电平和非选电平的差异需要加大，即Bias需要加大，Duty 和Bias间有一经验公式，即。

3.VDD：工作电压液晶分子是需要交流信号来驱动的，长时间的直流电压加在液晶分子两端，会影响液晶分子的电气化学特性，引起显示模糊，寿命的减少，其破坏性为不可恢复。

液晶分子是一种电压积分型材料，它的扭曲程度(透光性)仅仅和极板间电压的有效值有关，和充电波形无关。

电压的有效值用COM/SEG之间的电压差值的均方根VRMS表示。

4.Frame:扫描帧频扫描频率，直接驱动液晶分子的交流电压的频率一般在60～100Hz之间，具体是依据LCDPanel 的面积和设计而定，频率过高，会导致驱动功耗的增加，频率过低，会导致显示闪烁，同时如果扫描频率同光源的频率之间有整倍数关系，则显示也会有闪烁现象出现。

二.驱动原理方式一根据LCD的驱动原理可知，LCD像素点上只能加上AC电压，LCD显示器的对比度由COM脚上的电压值减去SEG脚上的电压值决定，当这个电压差大于LCD的饱和电压就能打开像素点，小于LCD阈值电压就能关闭像素点，LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号，因此只要I/O口能仿真输出该驱动信号，就能完成LCD的驱动。

12864LCD液晶显示原理及使用方法

12864LCD液晶显示原理及使用方法
液晶显示原理：
液晶材料具有两个特点：有机分子结构和束缚之外的液态状态。

当电
场施加在液晶分子上时，液晶分子将会排列成有序的状态，形成有规律的
分子阵列，使得光线通过时发生偏转。

当电场消除时，液晶分子恢复到原
始的无序状态，光线通过时则无偏转。

通过控制电场的开关，可以控制液
晶分子的排列状态，从而实现显示效果。

1.接口连接：将液晶显示器与控制器或者主控板通过正确的接口连接，通常使用平行接口或者SPI接口。

2.电源连接：将电源线正确连接到液晶显示器上，通常有正负两极，
要连接正确以保证电源供应的正常。

3.控制信号输入：根据控制器或者主控板的要求，输入相应的数据和
控制信号。

如数据线、时钟线、片选线等。

4.编程：根据液晶显示器的要求，通过程序编程，设置相应的显示模式、亮度、对比度等参数。

5.数据传输：通过数据线将需要显示的信息传输到液晶显示器上，并
且根据编程的设置，显示出相应的图像或文字。

使用注意事项：
1.温度：液晶显示器对温度敏感，使用时应保持在合适的温度范围内，一般在0℃-50℃之间。

2.湿度：湿度过高或过低对液晶显示器都会有影响，要避免潮湿的环
境和液体直接接触。

3.防护：避免受到力的撞击以及接触尖锐物体，这样会导致液晶显示器损坏。

4.清洁：定期使用干净、柔软的布擦拭液晶显示器，避免使用化学物品或者刷子擦拭，以免划伤显示屏。

总结：。

宽电压四位数码管显示模块产品使用手册

宽电压四位数码管显示模块产品使用手册【简要说明】功能描述：此工业级板的作用是，用以显示四位数码管数值，输入低电平为有效信号，可以与单片机、PLC、工控板等可编程设备连接使用，输入电压范围广，数码管是动态扫描显示。

板子尺寸：长72mmX宽63mmX高12mm二、主要器件：数码管、译码器、稳压器三、工作电压：DC5~36V四、板子功耗：小于400mA五、特点：1、输入采用端子螺旋压接。

2、四位数码管动态扫描显示。

3、工作电压范围广5~36V。

4、输入口可以和单片机IO口直接连接无需驱动。

5、工作稳定，功耗低。

6、输入电压端具有防接反功能，电源接反不会烧坏板子。

7、可以和72MM卡槽板配合安装在DIN导轨上。

【标示说明】【接线说明】【真值表说明】【单片机应用例程】应用接线图/********************************************************************汇诚科技实现功能:宽电压四位数码管显示模块测试例程使用芯片：STC89C52RC晶振：12MHZ编译环境：Keil作者：zhangxinchunleo网站：淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！显示效果：四位数码管分别显示1358*********************************************************************/#include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/********************************************************************初始定义*********************************************************************/code uchar seg7code[10]={ 0xF0,0xFE,0xFD,0xFC,0xFB,0xFA,0xF9,0xF8,0xF7,0xF6}; //显示段码数码管字跟uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端/********************************************************************延时函数*********************************************************************/void delay(uchar t){uchar i,j;for(i=0;i<t;i++){for(j=13;j>0;j--);{ ;}}}/********************************************************************显示函数*********************************************************************/void Led(int date) //显示函数{/*****************数据转换*****************************/uint z,x,c,v;z=date/1000; //求千位x=date%1000/100; //求百位c=date%100/10; //求十位v=date%10; //求个位P2=0XFF;P0=seg7code[z];P2=wei[0];delay(80);P2=0XFF;P0=seg7code[x];P2=wei[1];delay(80);P2=0XFF;P0=seg7code[c];P2=wei[2];delay(80);P2=0XFF;P0=seg7code[v];P2=wei[3];delay(80);P2=0XFF;}/********************************************************************主函数*********************************************************************/ void main(){{int display_date=1358; //定义并赋值要显示的数据while(1){Led(display_date);//调用显示函数显示数据display_date}}}/********************************************************************结束*********************************************************************/ 【原理图】【元件清单】【PCB图】【实物图片展示】【模块加装壳体效果图】。

数码管段码和位码

数码管段码和位码（原创实用版）目录1.引言2.数码管的概念和分类3.段码和位码的定义及区别4.数码管的应用领域5.结语正文【引言】在现代数字电子设备中，数码管是一种常见的显示器件，广泛应用于计算机、电子仪器、数字时钟等领域。

数码管分为多种类型，如 LED 数码管、液晶显示器（LCD）等。

在这些数码管中，段码和位码是两个重要的概念，本文将对其进行详细解析。

【数码管的概念和分类】数码管是一种可以将数字信息转换为视觉信号的显示器件。

根据显示原理和材料不同，数码管可分为 LED 数码管、液晶显示器（LCD）、气体放电管等。

其中，LED 数码管具有高亮度、低功耗、长寿命等特点，被广泛应用在各种数字显示场合。

【段码和位码的定义及区别】段码和位码是数码管显示数字时所采用的两种编码方式。

其中，段码是指数码管的某一段（如公共阳极）所对应的编码值，用以表示数码管中某一位（如个位、十位等）的数值。

位码则是指数码管每一位（如个位、十位等）所对应的编码值，用以表示数码管显示的数字。

段码和位码的区别在于它们所表示的含义不同。

段码表示数码管中某一位的数值，而位码表示数码管显示的数字。

例如，对于一个两位数的数码管显示，其段码分别为 a 和 b，位码分别为 c 和 d，那么数码管显示的数字为 10a+b+10c+d。

【数码管的应用领域】数码管在众多领域都有广泛应用，如计算机、电子仪器、数字时钟、智能家居等。

数码管具有显示清晰、易于阅读、功耗低等优点，满足了各种场合的显示需求。

【结语】数码管作为一种重要的显示器件，其段码和位码概念在实际应用中具有重要意义。

如何定制段码液晶屏_段码液晶屏的开模流程及注意事项

如何定制段码液晶屏_段码液晶屏的开模流程及注意事项
段码液晶屏，是上世纪60年代主流显示产品，最早研发于日本，提供简单快捷的显示效果，反应速度快，对比度高，成本低。

80年代，该工艺从日本引进入中国，一度在各行业被广泛运用。

80年代率先在大陆推出STN生产线，进一步把段码液晶屏视角大大改善，使得段码液晶屏在中国保持40年的发展势头。

段码液晶屏主要是替代LED数码管（由7个笔段组成，用于显示数字0~9），如计算器、钟表等，显示内容均为数字，也较简单。

现在的生活中，许许多多的电子设备都会用到段码液晶屏，段码液晶屏一般也多为定制，那么段码液晶屏开模的流程是怎样的呢？
定制段码液晶屏需提供的参数1、你需要的尺寸（重要的是视窗尺寸）
2、是否需要背光（若是需要在晚上的时候使用，建议还是用背光）
3、驱动是自己做还是让驰宇微做（让弛宇微做，就是带有PCB板的段码液晶模块）
4、提供显示效果图或者是图纸
5、需要什么颜色（一般有蓝底白字、黄绿底黑字、白底黑字、黑底白字）
6、工作电压
7、连接方式是金属管脚还是导电胶条
8、是全透还是半透的
9、视角是需要好点的还是一般的（TN LCD、STN LCD 、FSTN LCD V A LCD）
段码液晶屏的开模流程1、开模过程
l ）资料核实：尺寸、显示图形、逻辑表、显示模式、驱动参数（V o 、Duty 、Bias）、连接方式、温度条件等
2 ）出图：外形图设计
3）图纸确认：图纸修改。

海湾电子编码器使用说明书

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-HM-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

4 位段码液晶显示器模块原理与应用手册

EDM1190A
4位段码液晶显示器模块原理与应用手册
大连佳显电子有限公司
地址: 大连市沙河口区工华街　１７号轩煌大厦六楼
邮编: 116021
电话: (0411)84619565
传真: (0411)84619585
网址：
一、概述
本段码式液晶显示器组件由LCD显示器,驱动电路,8位CPU接口构成。

主要技术参数:
电源: +5V
驱动方式: 静态
视角: 6点
显示容量: 4位数字(带小数点)
传输方式: 反射式
显示方式: 正显示
工作温度: 0--+55℃
存储温度: -20--+70℃
工作时间: >50000H
LOW
三、接口信号说明
段码式LCD组件接口信号与CMOS和TTL兼容。

2
3序号名称说明
1 VDD
电源正极,+5V 。

2 DI
串行数据输入端。

3 VSS
电源地,0V 。

4 CL
串行时钟。

四、时序
五、外型尺寸。

12864LCD液晶显示原理及使用方法

12864LCD液晶显示原理及使用方法液晶简介液晶是一种在一定温度范围内呈现既不同于固态液态又不同于气态的特殊物质态，它既具有各向异性的晶体所特有的双折射性又具有液体的流动性液晶显示器件(英文的简写为LCD)就是利用液晶态物质的液晶分子排列状态在电场中改变而调制外界光的被动型显示器件。

点阵式图形液晶显示屏是 LCD 的一种能够动态显示图形汉字以及各种符号信息为各种电子产品提供了友好的人机界面点阵式图形液晶显示屏的主要特点如下(这些特点也就是LCD 的特点)：工作电压低、微功耗、体积小、可视面积大、无电磁辐射、数字接口、寿命长等特点。

12864LCD是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64 全点阵液晶显示器组成。

可完成图形显示，也可以显示8×4 个(16×16 点阵)汉字或者显示16×4个(8×16 点阵)ASCII码。

分为两种，带字库的和不带字库的。

不带字库的LCD需要自己提供字库字模，此时可以根据个人喜好设置各种字体显示风格，设计上较为灵活。

带字库的LCD提供字库字模，但是只能显示GB2312的宋体。

各有优缺点，根据不同应用场景灵活选择。

其液晶模块原理图如下所示。

12864LCD点阵图形液晶模块原理框图下面给出了其应用连接电路，分别介绍其各引脚的功能和作用。

如下表所示：12864LCD 的引脚说明管脚号管脚名称LEVER 管脚功能描述1GND 0 电源地2VCC+5.0V 电源电压3VLCD - 液晶显示器驱动电压4RS (D/I) H/LD/I=“H”，表示DB7∽DB0 为显示数据D/I=“L”，表示DB7∽DB0 为显示指令数据5R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0R/W=“L”，E=“H→L”数据被写到IR 或DR 6EN H/L R/W=“L”，E 信号下降沿锁存DB7∽DB0R/W=“H”，E=“H”DDRAM 数据读到DB7∽DB0 7DB0 H/L 数据线8DB1 H/L数据线9DB2 H/L 数据线10DB3 H/L 数据线11DB4 H/L数据线12DB5 H/L数据线13DB6 H/L数据线14DB7 H/L数据线15CS1 H/L H:选择芯片(右半屏)信号16CS2 H/L H:选择芯片(左半屏)信号17RET H/L复位信号,低电平复位18VEE -10VLCD 驱动负电压19LED+ - LED 背光板电源20LED- - LED 背光板电源12864LCD点阵图形液晶模块应用连接电路液晶驱动设置在理解12864LCD硬件原理和管脚功能之后，可以针对LCD进行驱动的编写，分两种情况：仿真环境下和实物开发板编程。

12864点阵型液晶显示屏的基本原理与使用方法

12864点阵型液晶显示屏的基本原理与使用方法(很详细)点阵LCD的显示原理在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。

对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。

而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。

而剩下的低128位则留给英文字符使用，即英文的内码。

那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示：图1 “A”字模图而中文的“你”在字模中的记载却如图2所示：图2 “你”字模图12864点阵型LCD简介12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。

可完成图形显示，也可以显示8×4个(16×16点阵)汉字。

管脚号管脚名称LEVER 管脚功能描述1 VSS 0 电源地2 VDD +5.0V 电源电压3 V0 - 液晶显示器驱动电压4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据D/I=“L”，表示DB7∽DB0为显示指令数据5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0R/W=“L”，E=“H→L”数据被写到IR或DR6 E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0R/W=“H”，E=“H”DDRAM数据读到DB7∽DB07 DB0 H/L 数据线8 DB1 H/L 数据线9 DB2 H/L 数据线10 DB3 H/L 数据线11 DB4 H/L 数据线12 DB5 H/L 数据线13 DB6 H/L 数据线14 DB7 H/L 数据线15 CS1 H/L H:选择芯片(左半屏)信号16 CS2 H/L H:选择芯片(右半屏)信号17 RET H/L 复位信号,低电平复位18 VOUT -10V LCD驱动负电压19 LED+ - LED背光板电源20 LED- - LED背光板电源表1：12864LCD的引脚说明在使用12864LCD前先必须了解以下功能器件才能进行编程。

液晶显示模块中文说明书

液晶模块说明书SPEC NOYM12864G REV NO 1.0液晶显示模块中文说明书产品类型: 标准产品产品系列号： YM12864G产品描述: 128x64图形点阵，控制器：KS0108，LED背光编写: DexunZou审核： HCC批准: JingxiYang发行日期: 2002.1大连佳显电子有限公司地址：大连市沙河口区工华街１７号Tel: (0411)84６１９５６５ Fax: (0411)84６１９５８５网址: E-mail:market@一．概述ＹＭ１２８６４Ｇ是一种图形点阵液晶显示器。

它主要采用动态驱动原理由行驱动—控制器和列驱动器两部分组成了１２８（列）×６４（行）的全点阵液晶显示。

此显示器采用了ＣＯＢ的软封装方式，通过导电橡胶和压框连接ＬＣＤ，使其寿命长，连接可靠。

　二．特性１．工作电压为＋５Ｖ±１０％　，可自带驱动ＬＣＤ所需的负电压。

　２．全屏幕点阵,点阵数为１２８（列）×６４（行），可显示８（/行）×４（行）个（１６×　１６点阵）汉字，也可完成图形，字符的显示。

３．与ＣＰＵ接口采用５条位控制总线和８位并行数据总线输入输出，适配Ｍ６８００系列时序。

　４．内部有显示数据锁存器５．简单的操作指令显示开关设置，显示起始行设置，地址指针设置和　数据读／写等指令。

　三．外形尺寸１．外形尺寸图２．主要外形尺寸项目标准尺寸　单位　模块体积　１１８．０×８７．０×１４．０ｍｍ　定位尺寸　１１０．０×７６．５　ｍｍ　视域８５．０×５５．０　ｍｍ　行　列　点　阵　数　１２８×６４ｄｏｔｓ　点距离　０．５９×０．７５　ｍｍ　点大小０．６３×０．７９　ｍｍ　四．硬件说明１．引脚特性引脚号引脚名称　级别　引脚功能描述１　ＶＳＳ０Ｖ电源地　２　ＶＤＤ　＋５Ｖ　电源电压　３　ＶＬＣＤ　０～－１０Ｖ　ＬＣＤ驱动负电压，要求ＶＤＤ－ＶＬＣＤ＝１３Ｖ　４　ＲＳ　Ｈ／Ｌ　寄存器选择信号５　Ｒ／Ｗ　Ｈ／Ｌ　读／写操作选择信号　６　Ｅ　Ｈ／Ｌ　使能信号　７　ＤＢ０８　ＤＢ１　９　ＤＢ２　１０　ＤＢ３Ｈ／Ｌ八位三态并行数据总线１１　ＤＢ４　１２　ＤＢ５　１３　ＤＢ６　１４　ＤＢ７　１５　ＣＳ１　Ｈ／Ｌ　片选信号，当ＣＳ１＝Ｈ时，液晶左半屏显示　１６　ＣＳ２　Ｈ／Ｌ　片选信号，当ＣＳ２＝Ｈ时，液晶右半屏显示　１７　／ＲＥＳ　Ｈ／Ｌ　复位信号，低有效　１８　ＶＥＥ　－１０Ｖ　输出－１０Ｖ的负电压（单电源供电）　１９　ＬＥＤ＋（ＥＬ）＋５Ｖ　背光电源，Ｉｄｄ≤３００ｍＡ　２０　ＬＥＤ－（ＥＬ）　０Ｖ　２．原理简图　３．主要各部分详解　１）显示数据ＲＡＭ（ＤＤＲＡＭ）　ＤＤＲＡＭ（６４×８×８　ｂｉｔｓ）是存储图形显示数据的。

FM13293-B液晶显示屏使用手册说明书

深圳市勤正达电子有限公司一.概述：FM13293-B是一款段码型液晶显示屏。

它主要采用动态驱动原理由ST7567A控制器对段码进行控制并驱动显示。

此显示器采用了COG加FPC 的封装方式,使其寿命长，连接可靠。

二.特性:1.工作电压为+3.3V,内建升压器。

2.与CPU接口采用3-Line SPI总线协议。

三.外形尺寸:1.外形结构图:2.逻辑图:四.引脚特性:五.电气特性:1.限定参数:项目名称值单位备注Operating Voltage VDD +3.0to +3.3V *1Supply VoltageVEEVDD-3.3toVDD-3.0V *2项目名称值单位备注Operating TemperatureT OPR -10to +60℃Storage Temperature T STG-20to +70℃*1.Based on VSS=0V *2.Applies to V LCD2.直流特性:（VDD=+3.3V，VSS=0V，VLCD=5.0V，Ta=-20～+70℃）项目名称测试条件Min Typ Max 单位备注I n p u t H i g h V o l t a g e V IH - 2.4-VDD V *1I n p u t L o w V o l t a g e V IL -0-0.6V *1O u t p u t H i g h V o l t a g e V 0H I 0H =-500uA 2.4--V *2O u t p u t L o w V o l t a g e V 0L I 0L =0.5mA -0.6V *2I n p u t L e a k a g e C u r r e n t I LKG V IN =VSS～VDD -1.0- 1.0uA *3T h r e e -s t a t e (O F F )i n p u tC u r r e n t I TSL V IN =VSS～VDD -3.3- 3.3uA *4O p e r a t i n g C u r r e n tI DD1D u r i n g D i s p l a y --0.5mA *5I DD2D u r i n g A c c e s s1mA*5引脚号引脚名称级别引脚功能描述1BLK-0V 背光负极2BLA+ 3.0V 背光正极3SCLK H/L 串行接口锁存端4SDA H/L 串行接口数据端5CS H/L 片选信号6RST H/L 复位，低有效7VDD 3.3V 电源正8VSS0V电源地六.时序特性及地址映射表:3-Line SPI时序图:七.指令列表:。

海湾电子编码器安装使用说明书

海湾电子编码器安装使用说明书一、概述GST-BMQ-2电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。

二、特点1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单;2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2所示（略）；3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903火灾显示盘、JTY-H M-GST102线型光束感烟火灾探测器、JTY-HF-GST102线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C接口设备编码；4. 四位段码式液晶显示，显示直观；5. 低功耗睡眠和自动关机功能；6. 电池欠压指示功能三、技术特性1. 电源：1节9V叠式电池2. 工作电流≤8mA3. 待机电流≤100чA4. 使用环境：温度：-10℃~+50℃相对湿度≤95%，不凝露5. 尺寸：164mm×64mm×37mm四、结构特征外形示意图如图1所示（略）1：电源开关 2：液晶屏3：总线插口 4：火灾显示盘接口（I²C）5：复位键 6：固定螺丝7：电池盒后盖 8：铭牌9：JTY-GD-G3、JTY-ZCD-G3N探测器总线接口10：JTY-GM-GST9611、JTW-ZOM-GST9612型探测器总线接口11：电池盒后盖螺丝 12：保护盖其中各部分名称和功能说明如下：1. 电源开关：完成系统硬件开机和关机操作。

2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。

3. 总线插口：编码器通过总线插口与探测器或模块相连。

4. 火灾显示盘接口（I²C）：编码器通过此接口与ZF-GST8903火灾显示盘或以I²C编程方式编码的探测器相连。

四位串行段式液晶显示器EDM90A的原理及应用

四位串行段式液晶显示器EDM90A的原理及应用一、原理介绍1.液晶分子排列模式：液晶显示器中的液晶分子具有特殊的排列模式，即在无外电场作用下，液晶分子呈现螺旋状排列；当外加电场时，液晶分子会沿电场方向进行排列。

2.加电原理：EDM90A采用的是串行控制方式，即通过将数据逐位串行输入进行显示。

在EDM90A中，每个液晶像素包含多个液晶分子，通过施加不同的电压来改变液晶分子的排列方向。

3.位选和段选：四位串行显示器可以分为位选和段选两个部分。

位选用于控制四个显示位的选中，段选用于控制每个位上的不同段。

4.串行通信原理：EDM90A采用串行通信方式，通过时钟信号和数据信号来控制显示。

时钟信号用于同步数据传输的时序，数据信号则用于传输具体的显示数据。

二、应用领域1.电子仪表仪器：EDM90A可以用于显示各种电子仪器上的数据，如温度、湿度、电压、电流等。

它的显示模式灵活，可以根据实际需求进行配置。

2.工业自动化：在工业自动化系统中，EDM90A可以用于显示各种参数和状态信息，如压力、流量、速度等。

通过合理的显示方式，可以方便工人和工程师进行实时监控和操作。

3.智能家居：随着智能家居的发展，EDM90A可以应用于家庭智能控制器、智能开关等设备中，用于显示各种状态和操作信息。

4.汽车电子：现代汽车中的许多仪表和显示面板都采用液晶显示技术，EDM90A可以用于车载仪表盘、导航系统等设备中，显示车辆状态和导航信息。

5.医疗设备：在医疗设备中，EDM90A可用于显示患者生命体征、药物剂量和治疗方案等信息，为医生和护士提供实时参考。

总结：四位串行段式液晶显示器EDM90A通过液晶分子的排列方向改变来实现信息的显示，广泛应用于电子仪表仪器、工业自动化、智能家居、汽车电子和医疗设备等领域。

其优点包括显示灵活、节省空间、低功耗等。

随着技术的进一步发展，EDM90A的应用前景将会越来越广阔。
