《建筑制图与识图》导学案(期末复习)
成人教育高起专《建筑工程制图与识图》期末考试复习题及参考答案
高起专建筑工程制图与识图一单选1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。
2、填充不得穿越尺寸数字，不可避免时。
应该是（）A、图线断开B、二者重合C、省略标注D、前述均可3、建筑平面图中的中心线、对称一般应用。
（）A、细实线B、细虚线C、细单点长画线D、吸双点画线4、建筑施工图上一般注明的标高是( )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明5、下列投影图中正确的1-1剖面图是()。
6、下列立面图的图名中错误的是（）。
A、房屋立面图B、东立面图C、⑦-----①立面图D、西立面图7、“φ8@200”没能表达出这种钢筋的（）。
A、弯钩形状B、级别C、直径D、间距8、详图索引符号为圆圈内的3表示()。
A、详图所在的定位轴线编号B、详图的编号C、详图所在的图纸编号D、被索引的图纸的编号9、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（）。
A、建筑平面图B、建筑立面图C、总平面图D、功能分区图10、下列叙述中不正确的是（）。
A、3%表示长度为100，高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位11、结构施工土中的圈梁表示()。
A、GLB、QLC、JLD、KL12、不属于建筑平面图的是（）。
A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图13、对于风向频率玫瑰图说法错误的是（）。
A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上14、下列说法正确的是（）。
A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。
B、当两个物体的正面投影相同，则这两个物体相同。
C、当两个物体的正面和侧面投影相同，则这两个物体相同。
建筑制图与识图复习题
建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）7、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）8、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点9、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种10、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）11、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）12、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写13、在建筑平面图中，M是（门）的代号14、当截平面倾斜于柱轴时，截交线为（椭圆）15、水平面与侧垂面相交，其交线是（侧垂线）16、两个回转体共轴时，其相贯线是（圆）17、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。
（对）2、拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。
建筑制图与识图__教案
建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。
1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。
2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。
3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。
4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。
建筑制图与识图教案
建筑制图与识图教案教案标题：建筑制图与识图教案教案概述：本教案旨在帮助学生掌握建筑制图与识图的基本知识和技能。
通过理论讲解和实践操作，学生将学习建筑制图的基本原理、常用符号和标记法，以及识图的方法和技巧。
通过本教案的学习，学生将能够有效地进行建筑制图和识图工作，并提高空间想象力和设计能力。
教学目标：1. 理解建筑制图的基本原理和作用；2. 掌握建筑制图中常用的符号和标记法；3. 学会使用尺规和其他绘图工具进行建筑制图；4. 学会分析和理解建筑平面图、立面图和剖面图；5. 提高空间想象力和设计能力。
教学重点：1. 建筑制图的基本原理和作用；2. 常用的建筑制图符号和标记法；3. 建筑平面图、立面图和剖面图的分析和理解。
教学难点：1. 建筑制图符号和标记法的掌握；2. 建筑平面图、立面图和剖面图的分析和理解。
教学准备：1. 教材：建筑制图与识图教材；2. 工具：尺规、直尺、铅笔、橡皮擦等绘图工具；3. 实例：准备一些建筑平面图、立面图和剖面图的实例供学生分析和理解。
教学过程：步骤一：导入（5分钟）介绍建筑制图与识图的重要性和应用领域，引起学生的兴趣和思考。
步骤二：理论讲解（15分钟）1. 讲解建筑制图的基本原理和作用，包括建筑制图的分类和常用的制图方法。
2. 介绍建筑制图中常用的符号和标记法，解释其含义和使用方法。
步骤三：示范操作（20分钟）1. 演示如何使用尺规和其他绘图工具进行建筑制图，包括线条的绘制、符号的标记等。
2. 指导学生进行实践操作，让他们亲自绘制简单的建筑平面图或立面图。
步骤四：实例分析（15分钟）1. 提供一些建筑平面图、立面图和剖面图的实例，让学生分析和理解其中的设计意图和空间关系。
2. 引导学生从平面图到立面图再到剖面图的思维转换，培养他们的空间想象力和设计能力。
步骤五：总结归纳（5分钟）总结本节课的重点内容，强调建筑制图与识图的重要性，并鼓励学生在日常生活中多加练习和应用。
教学延伸：1. 给学生布置建筑制图的作业，要求他们根据指定的要求绘制建筑平面图或立面图。
建筑制图与识图-期末复习
O′′
O (b)
习题 1-1:画出三面投影
习题 1-2:画出三面投影
习题 1:画出三面投影
习题 2
11．正五棱锥的一个视图外框是正五边形，其它两个视图外框均( )。
A、矩形
B、三角形
C、梯形
D、五边形
12．一个视图是L形，另两个视图外框均为矩形，该立体为( )。
A、梯形柱
B、四棱柱
C、L形柱
• (1)在视图上确定各坐标轴，如图4-9（a）所示。
• (2)先画对应的轴测轴方向，接着绘制水平圆的外切正方形的轴测图 （是菱形）如图4-9（b）所示。
• (3)找到四边的中点，即A、B、C、D四点，如图4-9（c）所示。
• (4)找出四段圆弧的圆心，即1、2、3、4四点，如图4-9（d）所示。
• (5)以1点为圆心，1A为半径作圆弧；以2点为圆心2B为半径作圆弧； 以3点为圆心，3A为半径作圆弧；以4点为圆心， 4C为半径作圆弧， 四段圆弧相切连接，擦掉多余的弧线，加粗图线，作图完成，如图 4-9d所示。
2 1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示， 如
八、尺寸的标注
尺寸组成：尺寸界线、尺寸线、起止符号、尺寸数字
100
4b
b
≤15°
200
尺寸起止符 号（箭头）
尺寸界线 细实 线，一般与被注 长度垂直，一端 离开图样轮廓线 ≮2，另一端超 出尺寸线2~3。 图样轮廓线可作 尺寸界线
尺寸数字（3.5号字）依其方向 写在靠近尺寸线的上、左方 （表示物体的真实大小）
25
25
在剖、断面图中写数字处，应留空，不画剖面线。
轮廓线、中心线不能作为尺寸线
12 12
《建筑制图与识图》导学案
题目：基本体的投影一、 学习目标：1、掌握基本体中平面体、曲面体的形成、分类及其投影作图方法；2、能够识读基本体投影图和进行尺寸标注；3、会在基本体表面取点、取线的空间分析和投影作图。
二、 方法指导：自主学习，交流互动，展示提高。
三、 导学：（一）热热身1、基本体可分为 和 ；基本体的表面由 ，叫做平面体；基本体的表面由由曲面或由平面和曲面围成的体，叫做 。
2、平面体又可分为： 、 和棱台等；棱柱可分 和斜棱柱；棱锥可分为直棱锥和斜棱锥，也可分为三棱锥、四棱锥、 、 等。
3、曲面体可分为圆柱、 、圆台和 。
其中圆柱由 绕轴线旋转360°，所得的轨迹就是圆柱面；圆锥是由 绕轴线旋转360°，所得的轨迹就是圆锥面；圆台是由 绕轴线旋转360°，所得的轨迹就是圆台面；球体是由 绕轴线旋转360°，所得的轨迹就是球面。
（二）猜一猜基本体 基本体 基本体 基本体 基本体（三）看一看（ ）问题：（1）按此投影方向，写出组成六棱柱的3个面分别是什么位置平面。
（在图上标出）W （2）请在图中找出哪些线由面积聚而成的。
V （3）请在图中找出哪些面反映的是真实性，那些面反映的是类似性。
（ ） （4）补画相应的视图 （ ）H基本体 （四）讲一讲 1、已知正六棱柱的上底面边长为20，高为25，作正六棱柱的三视图。
（作图步骤为 a 、画基准线 b 、画出反映实形的底面投影，c 、按投影关系，作出其他两面投影，d 、检查整理底图，加深图线，并标注尺寸 。
）总结归纳棱柱三视图的投影规律为：一个视图的外形为 ，另两个视图的外形为 。
2、根据立体图按1：1画三棱锥的三视图。
总结归纳：棱锥三视图的投影规律为：一个视图的外形为 ， 另两个视图的外形为 。
3、按1：1比例绘制如下图所示四棱台的三视图总结归纳：棱台三视图的投影规律为：一个视图的外形为 ， 另两个视图的外形为 。
4、圆柱、圆锥、圆台、球体的三视图总结归纳：圆柱三视图的投影规律为：一个视图的外形为 ， 另两个视图的外形为 。
《建筑制图与识图》导学案(期末复习)
、单项选择题1 .某图纸幅面大小为420mm x 594mm，则该图纸代号为_____________A. A1B. A2C. A3D. A42 .画剖面图时，当形体内部结构层次较多，用一个剖切平面无法将形体需表达的内部构造表达清楚时，可用_________ 。
A .全剖面图B.半剖面图 C .阶梯剖面图 D .局部剖面图3 .需用直径为14mm粗实线绘制的符号是____________ 。
A .定位轴线B.指北针 C .索引符号 D .详图符号4 .建筑平面图的外部尺寸一般标注三道，中间一道尺寸是指_____________ 。
A .总尺寸，即建筑物的总长度和总宽度B .定位尺寸，即轴线间的尺寸，也就是房屋的开间或进深尺寸C .细部尺寸，即建筑物构配件的详细尺寸，如门窗洞口及中间墙的尺寸D .室内门窗洞、墙厚、柱、固定设备等的大小、位置及墙、柱与轴线之间的尺寸等5 .下列选项中_________ 为普通砖的材料图例。
6 .作为施工时放灰线、开挖基坑、砌筑基础依据的施工图是_____________ 。
A .总平面图B.建筑平面图C.基础结构施工图 D .钢筋混凝土构件详图7 .钢筋混凝土构件详图由模板图、配筋图、预埋件详图和钢筋用量表组成，其中________ 表示构件内部钢筋的形状、规格、数量、长度及布置情况。
A .模板图B .配筋图C .预埋件详图D .钢筋用量表8 .下列标高标注正确的是__________。
5.700miTi 5.700 亍厂A. •B•—. _______ C. ______ D ______14 .对于正平线能反映该线实长的投影是____________ 。
A. H面投影B. V面投影C. W面投影D. H. V. W面投影15.在尺寸组成中不用细实线绘制的是___________ 。
A.尺寸B.尺寸界线C.尺寸起止线D.引出线16 .现有一个完全对称的物体，为了充分反映物体内外部的情况，采用剖面图来表示，通常应选择__________ 剖面图。
建筑制图与识图教案
建筑制图与识图教案一、教学目标1. 了解建筑制图的基本知识，掌握建筑图纸的基本内容和组成。
2. 学会使用建筑制图工具，如直尺、圆规、三角板等。
3. 掌握建筑图线的种类和用法，熟悉建筑图纸的标注方法。
4. 学会阅读和理解建筑图纸，提高施工图的识图能力。
5. 培养学生的空间想象能力和创新意识，为后续专业课程打下基础。
二、教学内容1. 建筑制图的基本知识建筑图纸的分类和作用建筑图纸的基本内容和组成建筑制图的标准和规定2. 建筑制图工具及用法直尺、圆规、三角板等基本工具的使用方法建筑图线的种类和用法建筑图纸的标注方法3. 建筑图纸的阅读与理解平面图、立面图、剖面图、细部图等的阅读方法图纸中的符号、标注、说明等的理解施工图的识图实践4. 建筑制图实例讲解常见建筑构件的制图方法建筑平面图、立面图、剖面图的绘制步骤建筑图纸的实际应用案例5. 建筑制图与识图的实践训练绘制简单的建筑图纸提高空间想象能力和创新意识完成建筑图纸的识图练习三、教学方法1. 采用讲解与示范相结合的方法，让学生掌握建筑制图的基本知识和技巧。
2. 通过实际案例分析，使学生了解建筑图纸的应用和阅读方法。
3. 注重实践训练，培养学生的动手能力和实际操作技能。
4. 采用提问、讨论等方式，激发学生的学习兴趣和主动性。
四、教学资源1. 教材：建筑制图与识图教材2. 教具：直尺、圆规、三角板、建筑图纸等3. 课件：建筑制图与识图的PowerPoint课件4. 视频：建筑制图与识图的操作视频五、教学评价1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况等。
2. 实践操作：评估学生在实践训练中的表现，如图纸绘制、识图能力等。
3. 期末考试：包括笔试和实际操作两部分，测试学生对建筑制图与识图知识的掌握程度。
六、教学安排1. 课时：共计40课时，每课时45分钟。
2. 课程安排：第1-8课时：建筑制图的基本知识与工具用法第9-16课时：建筑图纸的阅读与理解第17-24课时：建筑制图实例讲解第25-32课时：建筑制图与识图的实践训练七、教学重点与难点1. 教学重点：建筑图纸的基本内容和组成建筑制图工具的使用方法建筑图纸的阅读与理解建筑制图实例的讲解与实践2. 教学难点：建筑图纸的标注方法施工图的识图能力培养建筑制图的创新意识与实践八、教学步骤1. 引入新课：通过展示建筑图纸的实例，引发学生对建筑制图与识图的兴趣。
《建筑制图与识图》导学案
题目：剖面与断面一、学习目标：1、了解剖面图、断面图的形成和表示方法。
2、了解剖面图、断面图的分类及画法。
3、熟悉剖面图与断面图的区别。
4、掌握剖面图和断面图的画图和识图。
5、了解轴测剖面图的画法。
二、方法指导：自主学习，交流互动，展示提高，制作模型，实物直观教学。
三导学：（一）自主学习：1剖面图——2画剖面图的一般作图步骤：（1）确定剖切平面地和；（2）画剖面图：剖面图除应画出剖切面剖到部分的图形外，还应出沿，被剖切面切到部分的轮廓线用线绘制，剖切面没有切到，但沿投射方向可以看到的部分，用线绘制。
（3）画剖面材料：如未注明建筑材料时，应在相应位置一出同向、并与水平方向成角的线。
（4）省略不必要的虚线。
（5）剖面图的标注：应标注表示剖切平面的位置；还应区别同一形体上的几个剖面图，在剖切符号上应用阿拉伯数字加以编号，数字应写在的一边；另外还要在剖面图的下方写上相应的，如X——X剖面图。
3、剖面图可分为：五种。
4、断面图——5、断面图与剖面图的区别：（1）（2）6、断面图可分为：三种。
（二）典型例题：1、补画A——A剖面图。
2、在右下角空白处画出1-1剖面图。
3、补画2-2、3-3剖面图。
4、在中间空白处画出A-A剖面图。
5、在下边空白处画出相应断面图。
1-1、2-2、3-3、4-4三、导练：1、在下面适当位置画出A-A剖面图。
2、将主视图改画成剖视图。
3、画出1-1剖面图。
4、画出1-1、2-2断面图。
5、在空白处画出1-1断面图、2-2剖面图。
6、作出檀条的1-1、2-2断面图7、将主视图改成半剖视图，并画出全剖的左视图。
建筑制图与识图教案2
建筑制图与识图-教案第一章：建筑制图基础1.1 制图工具及材料的使用1.2 制图标准与规范1.3 图纸的种类与规格1.4 建筑绘图的基本步骤与方法第二章：建筑图纸的组成2.1 建筑设计图纸的分类2.2 建筑设计图纸的组成要素2.3 建筑图纸的命名规则2.4 建筑图纸的阅读与理解第三章：建筑平面图的绘制3.1 平面图的基本概念与作用3.2 平面图的绘制步骤与方法3.3 平面图的常见标注与说明3.4 平面图的实例分析与绘制第四章：建筑立面图的绘制4.1 立面图的基本概念与作用4.2 立面图的绘制步骤与方法4.3 立面图的常见标注与说明4.4 立面图的实例分析与绘制第五章：建筑剖面图的绘制5.1 剖面图的基本概念与作用5.2 剖面图的绘制步骤与方法5.3 剖面图的常见标注与说明5.4 剖面图的实例分析与绘制第六章：建筑细部图的绘制6.1 细部图的基本概念与作用6.2 细部图的绘制步骤与方法6.3 细部图的常见标注与说明6.4 细部图的实例分析与绘制第七章：建筑透视图的绘制7.1 透视图的基本概念与作用7.2 透视图的绘制步骤与方法7.3 透视图的常见标注与说明7.4 透视图的实例分析与绘制第八章：建筑阴影与反射的绘制8.1 阴影与反射的基本概念与作用8.2 阴影与反射的绘制步骤与方法8.3 阴影与反射的常见标注与说明8.4 阴影与反射的实例分析与绘制第九章：建筑爆炸图的绘制9.1 爆炸图的基本概念与作用9.2 爆炸图的绘制步骤与方法9.3 爆炸图的常见标注与说明9.4 爆炸图的实例分析与绘制第十章：建筑模型制作与展示10.1 建筑模型的种类与制作材料10.2 建筑模型的制作步骤与方法10.3 建筑模型的展示与评价10.4 建筑模型的实例分析与制作第十一章：建筑施工图的编制11.1 施工图的基本概念与作用11.2 施工图的编制步骤与方法11.3 施工图的常见标注与说明11.4 施工图的实例分析与绘制第十二章：建筑结构图的绘制12.1 结构图的基本概念与作用12.2 结构图的绘制步骤与方法12.3 结构图的常见标注与说明12.4 结构图的实例分析与绘制第十三章：建筑设备图的绘制13.1 设备图的基本概念与作用13.2 设备图的绘制步骤与方法13.3 设备图的常见标注与说明13.4 设备图的实例分析与绘制14.1 BIM技术的基本概念与作用14.2 BIM技术的绘制步骤与方法14.3 BIM技术的常见标注与说明14.4 BIM技术的实例分析与操作第十五章：建筑制图与识图的实践应用15.1 实践应用的基本概念与作用15.2 实践应用的步骤与方法15.3 实践应用的常见问题与解决办法15.4 实践应用的实例分析与总结重点和难点解析本文教案主要围绕建筑制图与识图的知识点进行展开，涵盖了建筑制图基础、图纸的组成、平面图、立面图、剖面图、细部图、透视图、阴影与反射、爆炸图、模型制作与展示、施工图、结构图、设备图、BIM技术以及实践应用等方面的内容。

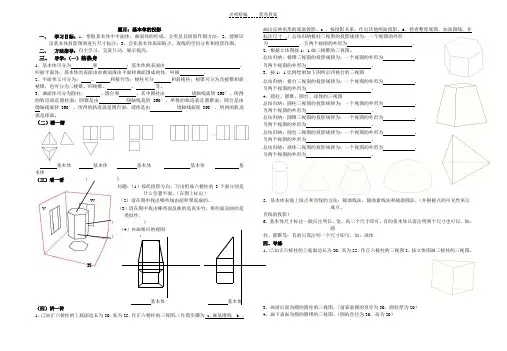

《建筑制图与识图》导学案
题目：基本体的投影一、 学习目标：1、掌握基本体中平面体、曲面体的形成、分类及其投影作图方法；2、能够识读基本体投影图和进行尺寸标注；3、会在基本体表面取点、取线的空间分析和投影作图。
二、 方法指导：自主学习，交流互动，展示提高。
三、 导学：（一）热热身1、基本体可分为 和 ；基本体的表面由 ，叫做平面体；基本体的表面由由曲面或由平面和曲面围成的体，叫做 。
2、平面体又可分为： 、 和棱台等；棱柱可分 和斜棱柱；棱锥可分为直棱锥和斜棱锥，也可分为三棱锥、四棱锥、 、 等。
3、曲面体可分为圆柱、 、圆台和 。
其中圆柱由 绕轴线旋转360°，所得的轨迹就是圆柱面；圆锥是由 绕轴线旋转360°，所得的轨迹就是圆锥面；圆台是由 绕轴线旋转360°，所得的轨迹就是圆台面；球体是由 绕轴线旋转360°，所得的轨迹就是球面。
（二）猜一猜基本体 基本体 基本体 基本体 基本体（三）看一看（ ）问题：（1）按此投影方向，写出组成六棱柱的3个面分别是什么位置平面。
（在图上标出）W （2）请在图中找出哪些线由面积聚而成的。
V （3）请在图中找出哪些面反映的是真实性，那些面反映的是类似性。
（ ） （4）补画相应的视图 （ ）H基本体 （四）讲一讲 1、已知正六棱柱的上底面边长为20，高为25，作正六棱柱的三视图。
（作图步骤为 a 、画基准线 b 、画出反映实形的底面投影，c 、按投影关系，作出其他两面投影，d 、检查整理底图，加深图线，并 标注尺寸 。
）总结归纳棱柱三视图的投影规律为：一个视图的外形为 ，另两个视图的外形为 。
2、根据立体图按1：1画三棱锥的三视图。
总结归纳：棱锥三视图的投影规律为：一个视图的外形为 ， 另两个视图的外形为 。
3、按1：1比例绘制如下图所示四棱台的三视图总结归纳：棱台三视图的投影规律为：一个视图的外形为 ， 另两个视图的外形为 。
4、圆柱、圆锥、圆台、球体的三视图总结归纳：圆柱三视图的投影规律为：一个视图的外形为 ， 另两个视图的外形为 。
建筑制图与识图复习资料
建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。
A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线 D。
尺寸线、尺寸界线及图例线2．当比例为5：1时，图上量得长度为60mm，实际长度为( ）mm。
A.12B.15C.30 D。
3003．一个完整的尺寸所包含的四个基本要素是（）。
A。
尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C。
尺寸界线、尺寸线、尺寸数字和单位D。
尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。
A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。
A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知E点距H、V、W面的距离分别为10、5、20；F点在E点上方5，左方10,前方15,由此可知F的坐标为（）.A.(15，30，35）B.(30，20，15）C。
(15,20，30） D。
（10，20，5）7．某平面图形的正面投影为一直线,该平面为（ )。
A.正垂面 B。
侧垂面 C.水平面 D。
铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。
A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（ )。
A B C D10．（ )主要用于识读以叠加方式形成的组合体投影图.A.形体分析法 B。
线面分析法 C。
解析法 D.叠加法11．正轴测图是（ ).A。
单一中心投影 B. 单一斜投影C。
多面正投影 D. 单一正投影12．下列投影图中正确的1 1剖面图是( )。
1-1A 111-1B 1-1C 1-1D13．在建筑平面图中有剖切位置符号及编号 ，其对应图为 ( ）.A. 断面图、从上向下投影B. 断面图、从下向上投影 C 。
断面图、从后向前投影 D. 断面图、从前向后投影 14．（ ）主要用来确定新建房屋的位置、朝向以及周边环境关系。
建筑工程制图与识图期末复习资料123
建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。
丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。
铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。
画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。
画图时应使铅笔垂直纸面，向运动方向倾斜75度。
第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。
拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。
如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。
●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。
必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。
2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。
互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。
图样上任何图线都不得用作尺寸线。
3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。
建筑制图和识图复习题集与答案解析
制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为( B )A、594 mmX841 mmB、420 mmX594 mmC、297 mm X420 mmD、841 mm X1189 mm国家制图标准规定图纸幅面和格式( GB/T 14689-1993 )有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841 X1189 ; 594 X841 ; 420 X594 ; 297 X420 ; 210 X297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过(A ) 反映出来。
A、基础平面图(1)建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。
(2)走廊、楼梯位置及尺寸。
(3)门窗位置、尺寸及编号。
门的代号是M，窗的代号是C。
在代号后面写上编号，同一编号表示同一类型的门窗。
如M-1 ; C-1 o(4)台阶、阳台、雨篷、散水的位置及细部尺寸。
(5)室地面的高度。
(6)首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁的( D )oA、压应力E、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。
面筋，底筋，在梁，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。
一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。
建筑制图与识图复习题及答案
制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（ B ）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。
A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。
（2）走廊、楼梯位置及尺寸。
（3）门窗位置、尺寸及编号。
门的代号是M，窗的代号是C。
在代号后面写上编号，同一编号表示同一类型的门窗。
如M-1；C-1。
（4）台阶、阳台、雨篷、散水的位置及细部尺寸。
（5）室内地面的高度。
（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。
Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。
面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。
一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。
建筑构造与识图期末复习试题及答案优选全文
最新精选全文完整版（可编辑修改）《建筑构造与识图》期末复习试题及答案A一、填空题1、构成建筑的基本要素是建筑、建筑、建筑。
2、室内墙面与地面交接处墙下部的构造称为，室外墙面与室外地面交接处墙下部的构造称为。
3、基础的埋深是指__________至基础底面的垂直距离。
4、为支承洞口上部荷载，门、窗洞口上部应设。
5、顶棚的类型可分为顶棚和_________顶棚两种。
6、屋顶主要有层、层和顶棚组成，寒冷地区，为防止热量的损耗，屋顶应增设层。
炎热地区，为防止太阳辐射，屋顶应增设层。
7、楼梯一般由、、栏杆扶手三部分组成。
8、屋面排水有和两种方式。
9、满足要求是单层工业厂房要解决的首要问题。
10、窗框的安装方法有和两种。
二、单选题1、建筑物的耐久等级为二级时其耐久年限为( )年，适用于一般性建筑。
A．50~100 B. 80~150 C. 25~50 D.15~252、建筑的构成三要素中（）是建筑的目的，起着主导作用。
A. 建筑功能B. 建筑的物质技术条件C. 建筑形象D. 建筑的经济性3、根据基础埋置深度的不同，基础有深基础、浅基础。
当基础埋置深度大于( )时称为深基础。
A.0.5mB.2.0mC.4.0mD.5.0m4、我国建筑统一模数中规定的基本模数为（）。
A．10mm B．100mm C．300mm D．600mm5、屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（）。
A. 承重B. 保温隔热C. 防水和排水D. 隔声和防火6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是（）A. 防止面层开裂B. 便于磨光C. 面层不起灰D. 增添美观7、混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置（）A. 隔蒸汽层B. 隔离层C. 隔热层D. 隔声层8、一般民用建筑中的生活、学习或工作用房，窗台的高度为( )mm。
A.600B.800C.900D.10009、平屋顶采用材料找坡的形式时，垫坡材料不宜用( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高一（3）《建筑制图与识图》期末复习题
一、单项选择题。
1．某图纸幅面大小为420mm×594mm，则该图纸代号为________。
A．A1 B．A2 C．A3 D．A4
2．画剖面图时，当形体内部结构层次较多，用一个剖切平面无法将形体需表达的内部构造表达清楚时，可用________。
A．全剖面图 B．半剖面图 C．阶梯剖面图 D．局部剖面图
3．需用直径为14mm粗实线绘制的符号是________。
A．定位轴线 B．指北针 C．索引符号 D．详图符号
4．建筑平面图的外部尺寸一般标注三道，中间一道尺寸是指________。
A．总尺寸，即建筑物的总长度和总宽度
B．定位尺寸，即轴线间的尺寸，也就是房屋的开间或进深尺寸
C．细部尺寸，即建筑物构配件的详细尺寸，如门窗洞口及中间墙的尺寸
D．室内门窗洞、墙厚、柱、固定设备等的大小、位置及墙、柱与轴线之间的尺寸等
5．下列选项中________为普通砖的材料图例。
A.
B.
C.
D.
6．作为施工时放灰线、开挖基坑、砌筑基础依据的施工图是________。
A．总平面图 B．建筑平面图 C．基础结构施工图 D．钢筋混凝土构件详图
7．钢筋混凝土构件详图由模板图、配筋图、预埋件详图和钢筋用量表组成，其中________表示构件内部钢筋的形状、规格、数量、长度及布置情况。
A．模板图 B．配筋图 C．预埋件详图 D．钢筋用量表
8．下列标高标注正确的是________。
A.
B.
C.
D.
9．建筑剖面图的剖切符号标注在上。
A．立面图 B．底层平面图
C．标准层平面图 D．顶层平面图
10．在建筑剖面图上，在某些梁底面．雨篷底面等处标注的标高是_______。
A．绝对标高 B．结构标高
C．建筑标高 D．零点标高
11．形体在V面投影所反映的尺度为___________。
A．长度和宽度 B．长度和高度
C．宽度和高度 C．长度．宽度与高度12．总平面图中，图例表示__________。
A．应拆除的建筑物 B．计划扩建的预留地C．原有建筑物 D．计划建造的建筑物13．构件代号KJ表示__________。
A．支架 B．刚架 C．框架 D．托架14．对于正平线能反映该线实长的投影是___________。
A．H面投影 B．V面投影
C．W面投影 D．H．V．W面投影15．在尺寸组成中不用细实线绘制的是_________。
A．尺寸 B．尺寸界线C．尺寸起止线 D．引出线
16．现有一个完全对称的物体，为了充分反映物体内外部的情况，采用剖面图来表示，通常应选择剖面图。
A．全 B．半 C．阶梯 D．局部
17．已知A点的V面投影a′（5，10），A点距V面15，则A点的H面投影a_______。
A．在x轴下方5 B．在x轴上
C．在y轴下方15 D．在y轴左方10
18．下列已知立体图的二面投影图，其另一投影图是_______。
二、判断题。
（判断下列各题，正确的打“√”，错误的打“×”）
1．图线不得与文字、数字或符号重叠、混淆，不可避免时，首先保证文字等的清晰。
( )
2．尺寸线与尺寸界线应用细实线绘制，图样本身的图线均不得用作尺寸界线，但图样轮廓线可用作尺寸线。
( )
3．某直线的水平投影积聚为一个点，则该直线为水平线。
( )
4．平面在其垂直的投影面上的正投影积聚为直线。
( )
5．同一形体的同一剖切位置，其图示内容剖面图包含断面图。
( )
6．对于较长杆件，其断面图可以画在杆件的中断处，通常将这种断面图称为移出断面图。
( )
7．在同一张图纸上，相同比例的图样，根据需要可选用两种或两种以上的线宽组。
( )
8．楼梯施工图中，楼梯的踏面数总是比楼梯级数少
1。
（）
9．断面图只要画出剖切平面与形体接触的断面图
形。
（）
10．相对标高±0.000相当于绝对标高4.800米，当绝对标高为4.500米时，相对标高为0.300
米。
（）
11．表示编号为3的节点详图画在第一张图
上。
（）
12．定位轴线竖向编号采用大写拉丁字母（I．O．Z不采用），自上向下顺序编
号。
（）
13．平行于一个投影面的直线，必然垂直于另外两个投影
面。
（）
14．投影面H．V．W都能反映物体长度方向的尺
度。
（）
15．建筑平面图实际上是房屋的水平剖面
图。
（）
16．数字与字母的字高应不小于2
㎜。
（）
17．点划线“—·—· —· —”也是作图用线型之
一。
（）
三、填空题(本大题共27小题，每空格1分，共49分)
1．丁字尺是画________及配合三角板画垂线和斜线的工具。
2．在建筑立面图中，建筑物的外轮廓线用________线表示，室外地坪线用________线表示。
3．建筑剖面图的剖切位置应选择在房屋内部结构和构造比较复杂或有代表性的部位，并应通过________的位置，楼房还应通过________。
4．用1∶100绘制的建筑平面图中，某窗实际宽窗为1500mm，则该窗宽的尺寸数字应标注为________。
5．附加定位轴线的编写应以分数表示，符号________表示A号轴线以前附加的第一根定位轴线。
6．某详图的索引符号为○
，详图符号为○
，则表示5号详图从编号为________的图纸索引出，该详图绘制在编号为________的图纸中。
7．我国规定将作为绝对标高的零点，一般
将作为建筑物相对标高的零点。
8．施工图上的标高及总平面图上的尺寸以为单位，其余均
以为单位。
9．三面投影图的投影规律是。
10．画出下列常用图例符号：素土夯实混凝
土
11．构件代号“TL”表示，“YT”表示
12．无论比例是放大或缩小，尺寸数字均应按注写。
13．采用1：300的比例绘声绘色制施工图，当建筑物实际尺寸为15m时，反映在图上的尺寸为㎜。
14．在施工时，要用线来定位放样。
15．图纸中的尺寸标注，由、、。
尺寸数字组成。
四、作图题(本大题共5小题，共37分)
1．根据形体的直观图，画出形体的三面投影图(尺寸直接从图中量取)(9分)
题1图。
