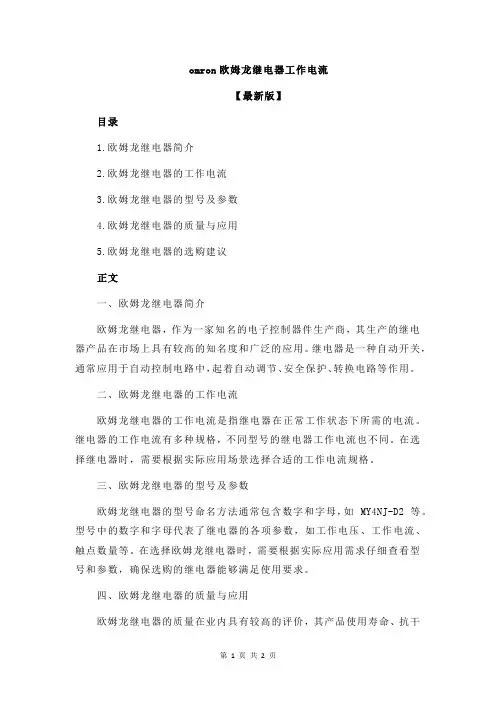

omron欧姆龙继电器工作电流
omron欧姆龙继电器工作电流【最新版】目录1.欧姆龙继电器简介2.欧姆龙继电器的工作电流3.欧姆龙继电器的型号及参数4.欧姆龙继电器的质量与应用5.欧姆龙继电器的选购建议正文一、欧姆龙继电器简介欧姆龙继电器，作为一家知名的电子控制器件生产商，其生产的继电器产品在市场上具有较高的知名度和广泛的应用。
继电器是一种自动开关，通常应用于自动控制电路中，起着自动调节、安全保护、转换电路等作用。
二、欧姆龙继电器的工作电流欧姆龙继电器的工作电流是指继电器在正常工作状态下所需的电流。
继电器的工作电流有多种规格，不同型号的继电器工作电流也不同。
在选择继电器时，需要根据实际应用场景选择合适的工作电流规格。
三、欧姆龙继电器的型号及参数欧姆龙继电器的型号命名方法通常包含数字和字母，如 MY4NJ-D2 等。
型号中的数字和字母代表了继电器的各项参数，如工作电压、工作电流、触点数量等。
在选择欧姆龙继电器时，需要根据实际应用需求仔细查看型号和参数，确保选购的继电器能够满足使用要求。
四、欧姆龙继电器的质量与应用欧姆龙继电器的质量在业内具有较高的评价，其产品使用寿命、抗干扰性能等方面表现优秀。
欧姆龙继电器广泛应用于工业自动化、家用电器、安防监控等领域，为用户提供了可靠的自动控制解决方案。
五、欧姆龙继电器的选购建议在选择欧姆龙继电器时，建议从以下几个方面考虑：1.确定使用场景和需求，选择合适的型号和参数；2.考虑继电器的工作环境，选择具有相应防护性能的产品；3.关注产品的质量和品牌信誉，选择具有良好口碑的欧姆龙继电器。
总之，欧姆龙继电器在工作电流、型号参数、质量应用等方面表现良好，为用户提供了可靠的自动控制解决方案。
OMRON 中间继电器型号分析
Oห้องสมุดไป่ตู้RON中间继电器型号分析
中间继电器选型主要参数：极数（触点对数），线圈电压，额定电流，底座，带灯不带灯。
（1）MY系列
10万次到60万次。常用线圈电压AC200/220/240V DC24V。有1P，2P，3P，4P（2P，4P为常用）。1，2，3P为5A，4P的为3A。型号带N为带灯型（LED）。带灯型的贵一点。LED颜色：AC红，DC绿。线圈AC规格：线圈断线有自己诊断功能。线圈DC规格：要确认线圈的极性，正确接线。
MY2J 2付触点，额定通电电流3A导轨安装底座：PYF08A-E
MY4J 4付触点，额定通电电流5A导轨安装底座：PYF14A-E
MY2NJ 2付触点，额定通电电流3A导轨安装底座：PYF08A-E
MY4NJ 4付触点，额定通电电流5A导轨安装底座：PYF14A-E
（2）LY系列
比MY系列的容量更大。常用线圈电压AC200/220/240V DC24V。有1P，2P，3P，4P（2P，4P为常用）。1P的为15A，2P，3P，4P的为10A。型号带N为带灯型（LED）。带灯型的贵一点。LED颜色：AC红，DC绿。线圈AC规格：线圈断线有自己诊断功能。线圈DC规格：要确认线圈的极性，正确接线
2P------额定通电电流10A
3P------额定通电电流5A
MK2P-I 2付触点，导轨安装底座：PF083A-E
MK3P-I 3付触点，导轨安装底座：PF113A-E
LY2J 2付触点，额定通电电流10A导轨安装底座：PTF08A-E
LY4J 4付触点，额定通电电流10A导轨安装底座：PTF14A-E
LY2NJ 2付触点，额定通电电流10A导轨安装底座：PTF08A-E
