蓝牙测试方案
蓝牙测试方案蓝牙技术作为一种无线通信技术，已经广泛应用于各种设备中，如手机、平板电脑、音频设备等。
为了确保蓝牙设备的质量和功能正常，蓝牙测试方案变得尤为重要。
本文将介绍一种蓝牙测试方案，用于测试蓝牙设备的性能和稳定性。
1. 概述蓝牙测试方案旨在评估蓝牙设备的性能，并确保其符合相关的技术标准和规范。
该方案涵盖了多个测试项目，包括蓝牙信号强度、传输速率、连接稳定性等方面的测试。
2. 测试流程2.1 准备测试设备在进行蓝牙测试之前，需要准备一些测试工具和设备。
这些设备包括蓝牙测试仪、测试手机和电脑等。
确保测试设备的更新和兼容性是非常重要的。
2.2 测试环境搭建在进行蓝牙测试之前，需要搭建一个标准的测试环境。
这包括一个封闭的房间，以避免外界干扰，以及一个稳定的电源供应和可靠的网络连接。
测试环境的稳定性对测试结果的准确性至关重要。
2.3 测试项目选择根据具体的测试需求，选择适合的测试项目进行测试。
例如，如果需要测试蓝牙信号强度，可以选择信号强度测试项目；如果需要测试传输速率，可以选择传输速率测试项目。
2.4 测试方法和步骤确定测试项目后，需要制定具体的测试方法和步骤。
例如，在进行蓝牙信号强度测试时，可以使用蓝牙测试仪测量设备之间的信号强度，并记录测试结果。
3. 测试指标和标准在进行蓝牙测试时，需要使用一些测试指标和标准来评估测试结果。
这些指标和标准可以根据不同的测试项目和需求来确定。
例如，对于蓝牙信号强度测试，可以使用信号强度指标来评估蓝牙设备的信号质量。
4. 数据收集和分析在完成蓝牙测试后，需要对测试数据进行收集和分析。
可以使用专门的数据分析软件来处理测试数据，并生成测试报告。
测试报告应包括测试结果、评估结果以及可能存在的问题和建议。
5. 解决问题和优化根据测试报告中的结果和问题，对蓝牙设备进行问题解决和优化。
可以通过软件更新、固件升级等方式来改善设备的性能和稳定性。
6. 重新测试和验证在进行问题解决和优化后，需要重新进行测试和验证。
蓝牙无线测试方法和指标
蓝牙无线测试方法和指标蓝牙无线测试配置包括一台测试仪和被测设备（EUT, Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。
两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。
测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。
如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组，分组的净菏是PN9，还是00001111、01010101。
测试模式是一个特殊的状态，出于安全的考虑，EUT 必须首先设为“Enable”状态，然后才能空中激活进入测试模式。
1.1发信机测试（1）输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。
测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。
测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。
规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。
（2）功率密度初始状态同（1），测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。
（3）功率控制初始状态为环回，非跳频。
EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。
测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB 和8dB之间。
（4）频率范围初始状态同（3），测试仪对EUT回送的净荷为PN9的DH5分组扫频测量。
当EUT工作在最低频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fL；当EUT工作在最高频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fH。
蓝牙测试标准
蓝牙测试标准蓝牙技术作为一种无线通信技术，已经被广泛应用于各种设备中，如手机、耳机、音箱、智能手环等。
而蓝牙测试标准则是保证蓝牙设备性能和互操作性的重要保障，下面我们将对蓝牙测试标准进行介绍。
首先，蓝牙测试标准主要包括蓝牙核心规范、蓝牙认证和蓝牙互操作性测试。
蓝牙核心规范是蓝牙技术的基本规范，它规定了蓝牙设备的通信协议、频率、功率等技术参数，确保了蓝牙设备之间的兼容性和互操作性。
蓝牙认证是指蓝牙技术联盟对蓝牙设备进行的认证测试，通过认证测试的设备才能获得蓝牙标识，表明其符合蓝牙技术标准。
蓝牙互操作性测试则是指不同厂家生产的蓝牙设备之间进行的互操作性测试，确保它们能够正常地进行通信和数据交换。
其次，蓝牙测试标准对蓝牙设备的测试内容主要包括蓝牙通信距离测试、蓝牙通信稳定性测试、蓝牙数据传输速率测试、蓝牙功耗测试等。
蓝牙通信距离测试是测试蓝牙设备在不同环境下的通信距离，以及在不同距离下的通信质量。
蓝牙通信稳定性测试是测试蓝牙设备在长时间通信中的稳定性和可靠性。
蓝牙数据传输速率测试是测试蓝牙设备在不同条件下的数据传输速率和传输质量。
蓝牙功耗测试是测试蓝牙设备在不同工作模式下的功耗情况，以及在不同条件下的续航能力。
最后，蓝牙测试标准的重要性不言而喻。
只有通过严格的测试标准，才能保证蓝牙设备的性能和质量达到要求，确保用户能够获得稳定可靠的蓝牙通信体验。
同时，蓝牙测试标准也是蓝牙技术不断发展的动力之一，它促使厂家不断改进产品质量，推动蓝牙技术的进步和创新。
综上所述，蓝牙测试标准是保证蓝牙设备性能和互操作性的重要保障，它包括蓝牙核心规范、蓝牙认证和蓝牙互操作性测试，对蓝牙设备进行各种测试，确保其性能和质量达到要求。
蓝牙测试标准的重要性不言而喻，它不仅保障了用户的使用体验，也推动了蓝牙技术的不断发展和进步。
因此，我们应该重视蓝牙测试标准，确保蓝牙设备的质量和性能，为用户提供更好的使用体验。
蓝牙协议一致性测试方案
测试蓝牙协议一致性测试方案1蓝牙协议概述蓝牙技术规范（Specification）包括协议（Protocol）和应用规范（Profile）两个部分。
协议定义了各功能元素（如串口仿真协议（RFCOMM）、逻辑链路控制和适配协议（L2CAP）等各自的工作方式，而应用规范则阐述了为了实现一个特定的应用模型（Usage model），各层协议间和运转协同机制。
显然，Protocol 是一种横向体系结构，而Profile是一种纵向体系结构。
较典型的Profile有拨号网络（Dial-up Networking）、耳机（Headset）、局域网访问（LAN Access）和文件传输（File Transfer）等，它们分别对应一种应用模型。
整个蓝牙协议体系结构可分为底层硬件模块、中间协议层（软件模块）和高端应用层三大部分。
图1中所示的链路管理层（LM）、基带层（BB）和射频层（RF）属于蓝牙的硬件模块。
RF层通过2.4GHz无需授权的ISM频段的微波，实现数据位流的过滤和传输，它主要定义了蓝牙收发器在此频带正常工作所满足的要求。
BB层负责跳频和蓝牙数据及信息帧的传输。
LM层负责连接的建立和拆除以及链路的安全机制。
它们为上层软件模块提供了不同的访问人口，但是两个蓝牙设备之间的消息和数据传递必须通过蓝牙主机控制器接口（HCI）的解释才能进行。
也就是说，HCI是蓝牙协议中软硬件之间的接口，它提供了一个调用下层BB、LM状态和控制寄存器等硬件的统一命令接口。
HCI层以上的协议实体运行在主机上，而HCI以下的功能由蓝牙设备来完成，二者之间通过一个对两端透明的传输层进行交互。
中间协议层包括逻辑链路控制和适配协议（L2CAP,Logical Link Control and Adaptation Protocol）、服务发现协议（SDP，Service Discovery Protocol）、串口仿真协议（RFCOMM）和电信通信协议（TCS,Telephone control Protocol）。
蓝牙测试标准样本
Summary1简介............................................................................................................................................................ 错误!未定义书签。
2蓝牙射频性能测试 .................................................................................................................................... 错误!未定义书签。
2.1发射功率.................................................................................................................................................... 错误!未定义书签。
2.2 调制特性:频率偏移 (4)2.3初始载波频率容许量 ................................................................................................................................ 错误!未定义书签。
2.4敏捷度........................................................................................................................................................ 错误!未定义书签。

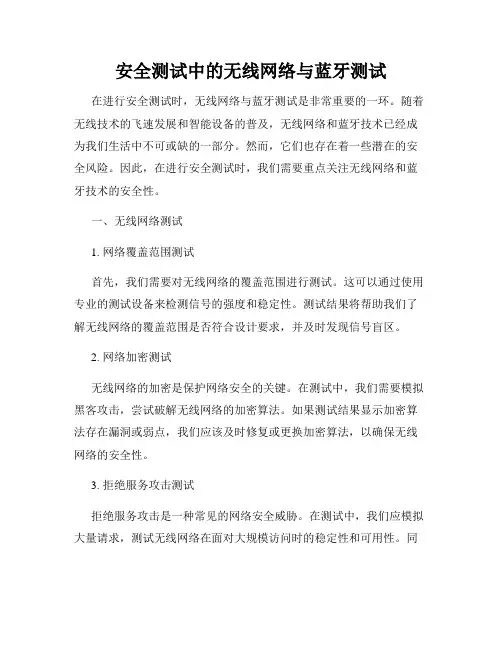

安全测试中的无线网络与蓝牙测试
安全测试中的无线网络与蓝牙测试在进行安全测试时，无线网络与蓝牙测试是非常重要的一环。
随着无线技术的飞速发展和智能设备的普及，无线网络和蓝牙技术已经成为我们生活中不可或缺的一部分。
然而，它们也存在着一些潜在的安全风险。
因此，在进行安全测试时，我们需要重点关注无线网络和蓝牙技术的安全性。
一、无线网络测试1. 网络覆盖范围测试首先，我们需要对无线网络的覆盖范围进行测试。
这可以通过使用专业的测试设备来检测信号的强度和稳定性。
测试结果将帮助我们了解无线网络的覆盖范围是否符合设计要求，并及时发现信号盲区。
2. 网络加密测试无线网络的加密是保护网络安全的关键。
在测试中，我们需要模拟黑客攻击，尝试破解无线网络的加密算法。
如果测试结果显示加密算法存在漏洞或弱点，我们应该及时修复或更换加密算法，以确保无线网络的安全性。
3. 拒绝服务攻击测试拒绝服务攻击是一种常见的网络安全威胁。
在测试中，我们应模拟大量请求，测试无线网络在面对大规模访问时的稳定性和可用性。
同时，通过增加网络负载以及使用不同类型的攻击工具，我们可以评估无线网络在拒绝服务攻击下的抵抗能力。
二、蓝牙测试1. 蓝牙范围测试蓝牙技术具有短距离通信的特点，因此我们需要测试蓝牙的通信范围。
通过检测蓝牙信号的强度和稳定性，我们可以评估蓝牙设备在不同距离下的通信质量。
2. 蓝牙配对测试蓝牙设备之间的配对过程是非常重要的，它涉及到密钥的生成和交换。
在测试中，我们应该模拟攻击者试图通过破解配对过程来获取密钥的行为。
如果测试结果显示配对过程存在漏洞或风险，我们应该及时修复或更新相关的安全措施。
3. 蓝牙数据传输安全测试在蓝牙通信过程中，数据的安全性是至关重要的。
在测试中，我们可以模拟攻击者截获蓝牙通信数据的行为，以评估数据传输的安全性。
同时，我们还可以测试蓝牙设备对不同类型攻击的防护能力，如蓝牙钓鱼、中间人攻击等。
三、安全测试的建议1. 及时更新固件与驱动程序无线网络设备和蓝牙设备的安全性往往依赖于固件和驱动程序的更新。
蓝牙RF测试方法和标准通用版
04
蓝牙RF测试总结
2023/4/24
17
测试总结
18
蓝牙RF测试检验了主板的layout 规范性和阻抗规范
通过蓝牙RF测试能检验原理图设计的合理性
蓝牙RF测试能确保蓝牙的通信质量
2023/4/24
感谢观看
主讲师：YKS
19
BLE 信令测试硬件连接框图
测试方法-步骤2
7
CMW500 综测仪面板上按 SIGNAL GEN 按钮,将蓝牙(Bluetooth Signaling) 信号源打开; MEASURE 按钮,将蓝牙发射测试(Measurements) 与蓝牙接收测试(Rx Measurements) 打开。具体操作如下图所 示:
打开 BLE 信令测试单元
测试方法-步骤3
8
1. CMW500 综测仪通过 HCI指今连接待测模组。按照步骤2 将硬件连接完成后，打开 Bluetooth Signaling 信号源;
2. 选 择 Standard为“LE ”,Operatio n m o de 为“Direct Te st M o de ”， PHY为 “1Mbps ”
2. 点击页面右下角Config选项,将Scenario设置为“Combined Signal Path”，即信令模式， Repetition设置为“Continue”。
BLE 信令测试模式设置
测试方法-步骤6
11
按 CMW500 综测仪面板上的“ON/OFF”按钮，进行发射性能指标测试。点击页面右侧的“Display” 选项，可以选择观测详细的测试指标数据，例如 Power VS Time, Modulation CharacteristicFrequency Deviation，Spectrum ACP 等指标内容;
WLAN无线测试方案
WLAN无线测试方案WLAN（Wireless Local Area Network）无线局域网是一种无线通信技术，可以在局域网中使用无线方式进行数据传输。
对于WLAN无线设备的开发和设计，需要进行一系列的测试来保证其性能和稳定性。
本文将介绍一种WLAN无线测试方案，包括测试目标、测试环境、测试方法和测试工具等内容。
一、测试目标1.信号覆盖范围：测试设备在不同距离、障碍物等条件下的信号覆盖范围，确定设备的传输性能。
2.数据传输速率：测试设备在不同信道、带宽等条件下的数据传输速率，评估设备的网络速度和带宽利用率。
3.连接稳定性：测试设备在高负载、干扰等条件下的连接稳定性，保证设备在复杂环境下的可靠性。
4.安全性：测试设备的数据加密和认证功能，验证设备是否能提供安全的无线网络。
二、测试环境1.设备配置：测试需要使用至少两台支持WLAN无线通信的设备，如笔记本电脑、智能手机等。
2. 网络环境：测试设备需要连接到一个局域网中，可以使用路由器或者无线接入点（Access Point）来提供无线网络。
3.信号环境：测试需要在不同环境下进行，包括室内和室外环境，以模拟真实使用场景。
4.测试工具：测试需要使用一些专业的测试工具，如网络分析仪、信号发生器、频谱分析仪等。
三、测试方法1.信号覆盖范围测试：在不同距离下，测试设备的信号强度，确定信号衰减的情况。
可以通过测量信号的接收功率来评估设备的发射功率和接收灵敏度。
2.数据传输速率测试：使用专业的测试软件或工具，在不同信道、带宽等条件下，测试设备的数据传输速率。
可以通过发送和接收文件的时间来确定设备的网络速度。
3.连接稳定性测试：在高负载和干扰环境下，测试设备的连接稳定性。
可以通过连续发送数据并监测丢包率和延迟来评估设备的稳定性。
4.安全性测试：测试设备的数据加密和认证功能，验证设备是否能提供安全的无线网络。
可以使用专业的安全测试工具来模拟攻击并评估设备的安全性。
蓝牙测试方案
蓝牙测试方案1. 引言蓝牙（Bluetooth）是一种用于在短距离范围内进行无线通信的技术。
蓝牙技术在许多领域得到了广泛的应用，如耳机、音频设备、智能家居等。
为了确保蓝牙设备的质量和性能，需要进行蓝牙测试。
本文将介绍一种蓝牙测试的方案，以帮助开发人员和测试人员进行有效的蓝牙设备测试。
2. 测试环境准备在进行蓝牙测试之前，需要准备一个适当的测试环境。
具体的测试环境要求将根据具体的测试需求而有所不同。
以下是一些常见的测试环境要求：•蓝牙设备：需要准备至少两台蓝牙设备，一台作为测试主设备，另一台作为被测试设备。
这些设备应支持所需的蓝牙版本和协议。
•电源供应：测试环境需要提供稳定的电源供应，以确保蓝牙设备能够正常运行。
•空间环境：测试环境应提供足够的空间，以避免蓝牙信号的干扰和阻塞。
3. 测试内容蓝牙测试的内容可以根据具体的需求进行调整。
以下是一些常见的蓝牙测试内容：3.1 连接测试连接测试用于测试蓝牙设备之间的连接稳定性和速度。
在连接测试中，可以测试设备之间的连接延迟、传输速率、数据丢失率等指标。
3.1.1 连接建立时间测试连接建立时间的目的是评估蓝牙设备之间建立连接所需的时间。
测试方法可以是通过设备之间发送特定的命令或数据包，并记录连接建立完成的时间。
3.1.2 传输速率测试传输速率测试用于测试蓝牙设备之间的数据传输速度。
测试方法可以是通过在设备之间传输一定数量的数据，并记录传输完成的时间，从而计算出传输速率。
3.2 功能测试功能测试用于测试蓝牙设备的各项功能是否正常。
以下是一些常见的功能测试内容：3.2.1 蓝牙配对与连接测试蓝牙设备的配对与连接功能是否正常。
测试方法可以是通过设备之间进行配对，然后尝试建立连接，并验证连接是否成功。
3.2.2 数据传输测试蓝牙设备之间的数据传输功能是否正常。
测试方法可以是通过向设备发送特定的数据，然后验证设备是否能够正确接收并处理这些数据。
3.3 兼容性测试兼容性测试用于测试蓝牙设备与其他设备或系统之间的兼容性。
WiFi模块测试方案
3.5+2.5i 解調
I t =3.5sin t Q t =2.5cos t
I t = sine wave Q t = cosine wave
13
Phase difference: 90deg
EV何发现问题所在
EVM
增益匹配 相位噪声 群时延 频率误差 抑制
接收测试过程：IQsignal控制仪器发送数 据包让产品接收,产品的控制软件统计接收 到的数据包数量,计算出误包率。比如发 1000个数据包,产品收到950个良好的数据 包,那么误包率PER为 1000-950 /1000*100%=5%
18.04.2023
24
接收灵敏度/误包率 PER
对802.11a/g,正常工作时要求PER小 于10%,能满足PER小于10%的最小信 号功率即为最小灵敏度,最大信号功 率即为最大灵敏度；对802.11b,PER 要求小于8% 。
原因:
• 有杂讯的电压控制晶振
• 晶振问题
18.04.2023 • •
电源噪声 屏蔽有问题
16
3 群时延
That affects EVM
Diagram:
EVM vs. sub carrier
Normal
原因: 18.04P.2C0B23线路长度有问题 太长
17
Group delay between I & Q signals
18.04.2023
25
802.11协议 要求的测试
项目
研发的解决 方案
生產的解决 方案
终端成品的 解决方案
18.04.2023
26
生产/成品 测试项目
发射 TX 参数包括： 平均功率、矢量误差EVM、频率误差、频谱模板 ,一般选测频段内高、中、低频率和高低速率组合情况下的 这些参数。
无线测试方案
无线测试方案移动互联网的飞速发展带来了无线通信技术的快速迭代和普及，对于无线设备的测试成为了至关重要的环节。
为了确保无线设备的质量和性能，无线测试方案应该全面、高效、准确地评估设备的无线连接、数据传输和用户体验等方面。
本文将介绍一种全面且可靠的无线测试方案，确保设备在实际应用场景中的性能和稳定性。
1. 背景介绍随着5G技术和物联网的发展，无线设备的种类越来越多，如智能手机、物联网传感器、智能家居设备等。
这些设备的无线连接性能和稳定性对用户体验和应用效果至关重要。
因此，必须采用全面而准确的测试方案，确保无线设备在各种场景下的稳定性和性能。
2. 硬件测试硬件测试是无线设备测试的基础，包括对无线模块的信号强度、频谱使用、数据传输速率等方面的测试。
测试工程师可以借助专业的测试设备和软件，如信号发生器、无线电频谱分析仪等，进行无线信号测试和频谱分析，以确保设备在不同频段和距离下的性能可靠性和稳定性。
3. 网络测试无线设备常常需要连接到无线网络，因此网络测试是无线测试的重要环节。
网络测试包括对设备在不同网络环境下的连接速度、延迟、稳定性等方面进行测试。
测试工程师可以使用专业的网络测试工具，如网络性能分析仪、网络负载生成器等，模拟不同的网络场景，评估设备在各种网络环境下的性能表现。
4. 用户体验测试用户体验是无线设备的核心指标之一，因此必须进行全面的用户体验测试。
用户体验测试包括对设备的响应速度、操作流畅性、功能完整性等方面的测试。
测试工程师可以根据设备的实际使用场景，模拟用户操作行为，对设备的响应速度和用户交互体验进行评估。
5. 多样化场景测试无线设备在不同的应用场景下的性能可能会有所不同，因此必须进行多样化场景的测试。
多样化场景测试包括室内外环境、高密度用户环境、移动场景等情况下的性能评估。
测试工程师可以使用专业的测试设备和仿真工具，模拟各种复杂的场景，测试设备在不同场景下的性能和稳定性。
6. 数据分析和优化无线设备测试产生的海量数据需要进行有效的分析和优化。
wifi测试方案
wifi测试方案Wifi测试方案1. 引言无线网络技术的发展已经成为我们日常生活和工作中不可或缺的一部分。
为了保证无线网络的稳定性和性能，对Wifi网络进行测试是至关重要的。
本文档将介绍一个wifi 测试方案，涵盖测试目的、测试环境、测试工具和测试步骤等内容，以帮助保证wifi 网络的质量。
2. 测试目的Wifi测试的主要目标是评估无线网络的性能：包括信号覆盖范围、传输速率、稳定性和鲁棒性等指标。
通过测试，可以发现并解决无线网络中的问题，以提供更好的用户体验。
3. 测试环境3.1 设备和软件环境在进行Wifi测试时，需要准备以下设备和软件环境：- 一台具备Wifi功能的电脑或移动设备- 一个可供测试的Wifi网络- 无线网络测试工具（如网络分析仪，信号强度测量仪等）3.2 测试场景确定适合测试的场景对于Wifi测试非常重要。
测试场景可以是一个办公室、一个公共场所或一个住宅区域。
在测试过程中，应模拟真实用户使用网络的环境，包括不同的信号间隔、干扰源和网络负载情况。
4. 测试工具4.1 网络分析仪网络分析仪是进行无线网络测试的最常用工具之一。
它可以帮助收集和分析Wifi信号的各项指标，如信号强度、信道干扰、传输速率等。
常见的网络分析仪包括Wireshark、AirMagnet等。
4.2 信号强度测量仪信号强度测量仪可以用来检测无线信号的强度和范围。
通过在测试环境中移动测量仪，可以绘制出Wifi信号的覆盖范围图，帮助确定信号强度衰减的情况。
4.3 传输速率测试工具传输速率是评估Wifi网络性能的重要指标之一。
通过使用传输速率测试工具，可以测试无线网络的实际传输速率，并进行性能比较和分析。
5. 测试步骤5.1 准备测试环境在进行Wifi测试之前，首先需要准备测试环境。
确保测试设备连接到待测试的Wifi网络，并安装好所需的测试工具。
5.2 信号覆盖测试使用信号强度测量仪在测试环境中进行信号覆盖测试。
通过在不同位置测量信号强度，可以绘制出信号覆盖范围图，并确定信号强度衰减的情况。
蓝牙测试方案
3
在MT8852B中定制测试项 并执行测试
Slide 26
关于测试模式与测试架构
所有的蓝牙芯片一定会有测试模式，不同的芯片进入测试模式的方法不同，
如何进入由芯片厂商决定
测试架构如右图
GPIB用于自动测试 DUT需要进入测试模式
被测件与MT8852B之 间通过射频线连接或通过 天线耦合
Class2 : -6dBm ~ +4dBm ;
Class 1 : 0 ~ +20dBm(EIRP)
Slide 10
Testing Items in Script—Power Control
2dB <= Step Size <=8dB
Slide 11
Testing Items in Script—Modulation Index
-70dBm, BER<0.1%
Slide 16
Testing Items in Script—Max Input Power
-20dBm, BER<0.1%
Slide 17
EDR Relative Transmit Power
Display in ML2487A Power Meter
The relative power between GFSK part and /4-DQPSK or 8QPSK should meet the criteria:
BER<7*10e-6 after 8M bits or BER< 10e-5 after 160M bits
Slide 23
EDR RX Sensitivity
无线网络功能测试的方案
无线网络功能测试的方案一、概述无线网络是指通过无线方式连接各终端设备，实现互联互通的网络。
无线网络功能测试，主要是测试网络的无线覆盖、信号强度、连接效果、带宽速度等参数。
在进行无线网络功能测试方案设计时，需要确定测试的目的、测试环境、测试思路、测试数据等方面的内容。
本文将围绕这四个方面展开论述，详细阐述无线网络功能测试的方案设计。
二、测试目的1.测试无线网络信号覆盖范围：确定无线信号的传输距离和信号质量，探测网络的盲点和信号覆盖区域，为无线网络的优化提供数据支持。
2.测试无线网络的连接效果：确定各终端设备连接无线网络的成功率、连接时间等参数，检测无线网络连接的问题，为无线网络优化提供数据支持。
3.测试无线网络带宽速度：测试无线网络的传输速度、数据下载、上传速度等参数，确定网络的带宽情况，为网络的优化提供数据支持。
三、测试环境1.测试范围：需要确定测试的无线网络路由器和接入终端设备，测试范围应覆盖不同品牌型号的无线路由器和各种终端设备。
2.测试条件：测试过程需要在实际的网络环境中进行，测试条件需要充分考虑无线信号的干扰和噪声等情况。
3.测试工具：测试中可以采用网络侦测器、路由器控制面板、无线网络分析仪、网速测试工具等测试工具，便于分析测试结果。
四、测试思路1.测试方法：测试方法需要根据测试要求进行制定，可采用人工测试或自动化测试方式。
2.测试过程：测试的过程需要设置测试环境，启动测试工具，运行测试方案，并记录测试数据。
3.测试结果：根据测试结果，进行数据分析和处理，生成完整的测试报告。
测试报告应尽量客观、全面、真实的反映测试结果，为其它人提供参考依据。
五、测试数据1.测试数据的种类：测试数据主要包括网络速度、无线信号强度、连接成功率等参数的数据。
2.测试数据的分析：测试结果中的数据可以进行统计、绘图、分析等处理方法，将结果可视化，便于数据的分析和理解。
3.测试报告：测试结果的数据分析将形成测试报告，应该将测试数据结果和对应的解决方案呈现，提供网络优化的建议。
蓝牙测试流程范文
蓝牙测试流程范文蓝牙技术在现代无线通信领域中起着重要的作用。
无论是手机、平板电脑还是其他智能设备，几乎都支持蓝牙功能。
而为了确保设备的蓝牙功能的稳定性和可靠性，进行蓝牙测试就显得至关重要。
下面，我们将详细介绍蓝牙测试的流程。
1.了解需求：首先，测试团队需要与产品团队和开发团队紧密合作，了解产品的蓝牙功能需求。
这包括设备的配对连接、数据传输、电源管理、音频传输等方面的要求。
2.制定测试计划：测试团队根据产品需求制定详细的测试计划。
该计划应包括测试的目标、测试的范围、测试的资源和时间安排等。
3.配置测试环境：测试团队需要搭建适当的测试环境，包括蓝牙测试仪器、蓝牙模拟器、开发工具等。
同时，还需要准备一些典型设备，如手机、平板电脑、耳机等，以模拟真实用户使用情况。
4.功能测试：功能测试是蓝牙测试的核心。
测试团队应根据产品需求，按照测试计划进行功能测试。
这包括设备配对连接的稳定性和可靠性测试、数据传输的正确性和效率测试、电源管理的节能性测试、音频传输的质量测试等。
5.兼容性测试：蓝牙是一种开放标准，存在多种版本和不同厂家的设备。
因此，兼容性测试也是蓝牙测试的重要环节。
测试团队应确保产品能够与各种蓝牙设备进行正常通信，并具备对不同版本的蓝牙设备的兼容性。
6.安全性测试：由于蓝牙是一种无线传输技术，存在一定的安全风险。
黑客可能通过蓝牙进行入侵、窃取用户隐私等。
因此，测试团队需要对产品的蓝牙安全性进行测试，确保产品有足够的安全机制，防止安全漏洞。
7.性能测试：性能测试是测试团队评估产品蓝牙功能性能的重要手段。
测试团队应根据产品需求和用户需求，选择合适的性能指标，并进行测试。
这包括蓝牙连接速度、数据传输速率、音频传输质量等。
8.稳定性测试：稳定性测试是测试团队评估产品蓝牙功能稳定性的关键。
测试团队应模拟真实的使用场景，对产品进行长时间的稳定性测试，以确保产品能在不同环境下稳定运行。
9.缺陷管理和修复：测试团队应及时记录测试过程中发现的缺陷，并将其提交给开发团队进行修复。
无线测试方案范文
无线测试方案范文无线测试方案是指针对无线通信设备或系统进行测试的一系列步骤和方法。
在无线通信领域，由于无线信号的特殊性，测试工作相对复杂，因此需要制定一套完善的测试方案来确保设备或系统的质量和性能。
下面是一份关于无线测试方案的详细说明，包括测试目标、测试环境、测试方法和测试设备等方面。
一、测试目标1.信号强度测试：测试无线信号的接收强度，以评估其覆盖范围和稳定性。
2.数据传输速率测试：测试无线数据传输速率，以评估其性能和稳定性。
3.信号干扰测试：测试无线信号在干扰环境下的传输质量，以评估其抗干扰能力。
4.用户容量测试：测试无线系统的最大用户容量，以评估其承载能力。
5.信道切换测试：测试无线设备在不同信道下的切换能力，以评估其信号传输的稳定性。
6.安全性测试：测试无线通信设备或系统的安全性，以评估其抗攻击和保密性能。
二、测试环境1.信号发射器：使用专业的无线信号发射器来发射测试信号。
2.信号接收器：使用专业的无线信号接收器来接收测试信号。
3.信号干扰设备：使用专业的无线信号干扰设备来模拟干扰环境。
4.数据分析软件：使用专业的数据分析软件来分析和处理测试数据。
5.参考设备：使用标准的无线设备作为参考，用于参照和对比测试结果。
三、测试方法1.无线信号强度测试：在不同距离和遮挡条件下，测试无线信号的接收强度。
2.数据传输速率测试：通过向无线设备发送不同大小和类型的数据包，测试其数据传输速率。
3.信号干扰测试：使用信号干扰设备向无线设备发送干扰信号，测试其传输质量。
4.用户容量测试：通过同时连接大量无线设备，测试系统在承载高负载时的性能。
5.信道切换测试：在不同信道下进行测试，评估无线设备在信道切换时的稳定性。
6.安全性测试：通过模拟攻击和攻击检测等手段，测试无线设备或系统的安全性。
四、测试步骤1.确定测试需求和目标。
2.设计测试方案，并编写测试计划。
3.搭建测试环境，连接测试设备和参考设备。
4.配置测试参数，如信号频率、功率、速率等。
蓝牙测试方案
Slide 6
V2.0/V2.1规范中EDR的测试项
蓝牙产品的研发和生产只需执行其中优先级较高的测试项 认证测试时才需要执行所有测试项
Slide 7
MT8852B 支持8项 V1.2 测试项
Output power Power Control
Single sensitivity Multi-sensitivity
比如在测试开始之前MT8852B与DUT之间会有寻呼查询、配对和连接的 过程，这个过程实际上模拟了DUT与其他蓝牙产品配对连接的过程
音频测试 只有对音质要求较高的DUT才做音频测试(如蓝牙音响等)
MT8852B在音频测试中实际上就是提供一个语音 传输的蓝牙通道(及1KHz音频源)，具体的语音信号失真度 需要音频分析仪进行分析
Class2 : -6dBm ~ +4dBm ;
Class 1 : 0 ~ +20dBm(EIRP)
Slide 10
Testing Items in Script—Power Control
2dB <= Step Size <=8dB
Slide 11
Testing Items in Script—Modulation Index
-70dBm, BER<0. Script—Max Input Power
-20dBm, BER<0.1%
Slide 17
EDR Relative Transmit Power
Display in ML2487A Power Meter
The relative power between GFSK part and /4-DQPSK or 8QPSK should meet the criteria:
《蓝牙测试方案》课件
蓝牙测试方案课程将介绍蓝牙技术的应用、测试的步骤、使用的工具和设备 以及常见问题的解决方案。让我们开始探索蓝牙技术的精彩世界！
什么是蓝牙技术
蓝牙技术是一种用于无线通信的短距离通信技术，具有低功耗、成本低廉和 易于使用等特点。它广泛应用于耳机、音箱、手环等各种设备。
蓝牙技术的应用场景
蓝牙测试设备的使用方法
熟悉测试仪器的操作与设置，保 证测试结果的准确性。
蓝牙测试的常见问题和解决方案
1 传输速率不稳定或过慢
检查传输距离和环境，优化信道设置和数据传输方式。
2 连接不稳定或频繁掉线
确保设备之间的距离合适，排除信号干扰，更新设备驱动。
3 蓝牙设备兼容性问题解决方案
升级设备固件，更新驱动程序，优化设备之间的通信协议。
1
测试前的准备
了解测试需求，准备测试环境和测试用例。
2
蓝牙测试的流程
进行蓝牙连接测试、传输测试和功能测试。
3
测试数据的收集和分析
记录测试结果，分析数据，优化产品。
蓝牙测试的工具和设备
Hale Waihona Puke 蓝牙测试工具的种类包括蓝牙测试仪、信号发生器和 波形分析仪等。
蓝牙测试设备的选择
根据测试需求选择合适的蓝牙模 块和测试设备。
智能家居
控制家电设备的开关与调节。
车载设备
实现车机与手机的互联和音乐播放。
智能健康
监测心率、睡眠状态等健康数据。
智能穿戴
追踪运动、计步、监测身体指标。
蓝牙测试的意义和目的
蓝牙测试是为了确保蓝牙设备在各种应用场景下正常工作，保证用户体验的 质量，减少故障率，提高产品的稳定性和可靠性。
蓝牙测试的步骤
面向终端的蓝牙-WIFI测试方案
Hale Waihona Puke 测试方法科学采用了多种测试方法，如压力测试、 性能测试和兼容性测试等，确保了 测试结果的客观性和可靠性。
测试结果符合预期
测试结果符合预期目标，各项指标 均达到了预期标准，证明了终端设 备的蓝牙-wifi性能稳定可靠。
优化建议
增加更多终端设备
01
为了更全面地评估蓝牙-wifi性能，建议增加更多种类的终端设
备进行测试。
完善测试方法
02
建议进一步优化测试方法，提高测试效率，并增加更多细节方
面的测试，如信号强度、传输速度等。
定期更新测试方案
03
随着技术的不断更新换代，建议定期更新测试方案，以确保测
试结果的准确性和可靠性。
THANKS FOR WATCHING
感谢您的观看
力。
蓝牙-WiFi数据传输协同测试
总结词
测试蓝牙和WiFi在数据传输方面的协同 性能。
VS
详细描述
通过文件共享、同步、云存储等方式，测 试蓝牙和WiFi在数据传输方面的协同性能 ，包括传输速度、稳定性、兼容性等。
蓝牙-WiFi互操作性能指标测试
总结词
对蓝牙和WiFi互操作性能进行量化评估。
详细描述
WiFi数据传输测试
总结词
验证WiFi数据传输的速度和质量。
详细描述
通过测试不同数据量、不同传输距离和不同环境下的WiFi数据传输速度，以及数据传输过程中的丢包率、延迟等 指标，评估WiFi数据传输的质量。
WiFi性能指标测试
总结词
全面评估WiFi性能的各种指标。
详细描述
对WiFi网络的信号强度、覆盖范围、 吞吐量、干扰等指标进行全面测试， 确保WiFi网络性能达到预期标准，满 足用户需求。
蓝牙无线测试方法和指标
蓝牙无线测试方法和指标蓝牙无线测试配置包括一台测试仪和被测设备（EUT, Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。
两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。
测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。
如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组，分组的净菏是PN9，还是00001111、01010101。
测试模式是一个特殊的状态，出于安全的考虑，EUT必须首先设为“Ena b le”状态，然后才能空中激活进入测试模式。
1.1发信机测试（1）输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。
测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。
测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。
规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。
（2）功率密度初始状态同（1），测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。
（3）功率控制初始状态为环回，非跳频。
EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。
测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。
（4）频率范围初始状态同（3），测试仪对EUT回送的净荷为PN9的DH5分组扫频测量。
当EUT工作在最低频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fL；当EUT工作在最高频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fH。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Required for radios >100mW
Production
Yes
18.4.7.3.
Defined limit mask ± 25 ppm ± 25 ppm
Production
Yes
18.4.7.4
Transmit center frequency tolerance （中心频率容限） Chip clock frequency tolerance （码片时钟频率容限） Transmit power-on and power-down ramp （上升时间/下降时间） RF carrier suppression （载波抑制） Transmit modulation accuracy （调制精度）
2.4GHz 1 to 11 Mbps 4 Mbps DSSS(直接序列扩频)
1Mbps Barker DBPSK 2Mbps Barker DQPSK 5.5 &11Mbps CCK DQPSK
802.11g
2.4GHz to 54 Mbps 30 Mbps
1/2/5.5/11 Mbps 调制方式 同 802.11b
Production
Yes
18.4.7.5
R&D
Yes
18.4.7.6
< 2µs
R&D
Yes
18.4.7.7
15dB for unscrambled 10 payload
R&D
Yes
18.4.7.8
< 0.35 EVM peak for highest data rate
R&D/Production
Desktop
PCMCIA Card
Slide 5
今天的WLAN应用情况
欧美的典型应用
A – 家庭/小型办公室中的PC接入AP – 35% B – 大中型公司 PC通过AP接入 – 28% C – 公共场合的PC接入 – 18% D – PDA/ 蜂窝电话的接入 – 12% E – 其他 – 7%
Slide 19
802.11a/g测量
Slide 20
19.4.7.1 – 发射功率
调制方式 OFDM (BPSK/QPSK/16-QAM/64-QAM) Crest factor is ~8dB Gate内的平均功率 典型的发射功率为+14dBm左右
Slide 21
19.4.7.1 - CCDF 测试
测量相对于 信道中心频率的理想值之间的频率差值 规范要求 码片时钟容限/中心频率容限 < ± 25 ppm (~ ± 50kHz at 2.4GHz) 802.11b要求 (最坏的情况) EVM<= 35% (-9.12dB)
Slide 16
18.4.8.1 – 接收灵敏度
FER < 8% for – 80 dBm input at 2 Mbit/s FER <8% for –76 dBm input at 11 Mbit/s MT8860B 计算从DUT反馈回来的 Acknowledge数据包来计算FER
Slide 17
18.4.8.2 – 接收机最大输入电平
FER < 8% for – 10 dBm input at 11 Mbit/s
Slide 18
18.4.8.1 – 邻道抑制
Interferer
Wanted signal
Fc
Fc + 25 MHz
25 MHz channel separation On-channel signal at –70 dBm 35 dB level offset between wanted and adjacent signals FER < 8% for 11 Mbit/s rate 要求在 MT8860B ―Interferer‖ 端口上接入另外的WLAN信号源
FER < 8% for –10dBm input, 11Mbit/s
R&D
Yes
18.4.8.3
Receiver adjacent channel rejection （接收机临道功率抑制）
Clear Channel Assessment (CCA) （信道估计）
ACR > 35 dB with FER <8%, 25MHz separation
± 2 dB maximum deviation for subcarrier 1 to 16, (+2 to –4 dB for subcarrier 17 to 26)
-25 dB RMS EVM for 54Mbit/s PER < 10% for –65dBm input, 54Mbit/s PER <10%, 3 dB interferer
802.11a
4.9 – 5.85GHz to 54 Mbps 30 Mbps
(1) OFDM （正交频分复用） 6/9 Mbps BPSK 12/18Mbps QPSK 24/36Mbps 16QAM 48/54 Mbps 64QAM 实际信道数受限于各 国的相应规定
信道数 颁布时间 覆盖范围
实际信道数受限于各 国的相应规定
Production R&D
Yes Yes
17.3.9.6.1
-15 dB relative to overall output power
R&D
Yes
17.3.9.6.2
Transmitter spectral flatness （频谱平坦度）
Transmitter constellation error （星座误差） Receiver minimum input sensitivity （接收灵敏度） Adjacent channel rejection （临道功率抑制）
Yes
18.4.8.1
Receiver minimum input sensitivity （接收机灵敏度）
FER < 8% for –76dBm input, 11Mbit/s
Production
Yes
18. input level （接收机最大输入电平）
Slide 6
WLAN 芯片销售状况
500 450 400
Millions of chips
350 300 250 200 150 100 50 0 2005 2006 2007 2008 2009
Source: IDC Research
Slide 7
IEEE 802.11a/b/g标准
802.11b 频率 速率 净速率 调制方式
被测件功率 >20dBm时才需要测试 允许4各功率等级 Gate内的平均功率
Slide 14
18.4.7.3 – 发射频谱模板
台阶状的Limit, 上下频段各分三阶 最高的那一阶应为频谱的峰值 分析仪带宽设置 100kHz RBW / 30 kHz VBW
Slide 15
18.4.7.4 – 发射中心频率容限 18.4.7.5 – 码片时钟频率容限 18.4.7.8 – 调制精度
Transmit power levels （发射功率）
要求
Follows national regulatory requirements for 2.4GHz ISM band
测试用途
Production
MT8860C 是否支持？
Yes
18.4.7.2
Transmit power level control （功率控制）
要求
Follows national regulatory requirements for 2.4 GHz ISM band Defined limit mask
测试用途
Production
MT8860C 是否支持?
Yes
19.5.4 (17.3.9.2)
Production
Yes
17.3.9.3
R&D
Yes
17.3.9.6.3
Production
Yes
19.5.1 (17.3.10.1) 19.5.2
Production R&D
Yes Yes
(with second source)
17.3.10.3
Non-adjacent channel rejection （非临道功率抑制） Receiver maximum input level （接收机最大输入电平）
是一个工业组织，并非规范发布的组织 符合射频规范，并不能保证不同厂家的WLAN 产品能够互联互通 WiFi认证是要求WLAN产品通过产品互联性 的测试，详见 /certificate
Slide 9
IEEE 802.11b 射频测试
IEEE 编号
18.4.7.1
测试项目
面向终端的蓝牙-WIFI测试方案
Slide 1
Agenda
终端产品的 WIFI 测试
终端产品的 蓝牙 测试 Q&A
Slide 2
什么是 WLAN ?
( Wireless Local Area network )
WLAN: 无线局域网，即没有线缆的局域网，实际上就是用 无线电波代替以太网中的cable，进行信号的传输和宽带的 接入
14
13
30 实际信道数受限于
各国的相应规定
1999 30 to 300 m
2003 30 to 300 m
