4.排污泵的安装
排污泵安装前应安排相关部门把集水井清理干净，抹边收光完之后再进行安装，排污泵安装应认真查阅图集
5.管道试压
管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门处均无渗漏，持续规定时间，观察其压力降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破坏的镀锌层和外露丝扣处做好防腐处理，再实行隐蔽工作。
防爆波阀。防空地下室给水管道上防护阀门的设置及安装应符合下列要求：当给水管道从出入口引入时，防爆波阀应在防护密闭门的内侧装置；当从人防围护结构引入时，应在人防围护结构的内侧设置；当穿越防护单元之间的防护密闭隔墙时，应在防护密闭隔墙的两侧管道上设置；人防围护结构内侧距离阀门的近端面不宜大于200mm，防爆波阀应有明显的启闭标志。
（2）排水工程所使用的主要材料成品、半成品、配件、器具和设备必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。进场进应做检查验收，并经监理工程师核查确认。
（3） 所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
（4） 主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
2、主要机具设备
套丝机、压槽机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀、水平尺、线坠、钢卷尺、小线、压力表，电缆线等。并保证以上机具设备满足施工安装要求，且不存在安全隐患。
二、施工工艺：
1．支架的制作和安装
（1）管道支架、吊架、防晃支架的型式、材质、加工尺寸应符合设计要求和国家现行有关标准的规定。本工程采用固定门型支架的支架方案，支架的整体平整度应符合要求。门型支架及角钢制作，角钢的规格应符合要求。支架制作应得体美观，支架的焊缝处应饱满，焊接后焊渣及时清理，支架除锈后刷防腐漆两道之后，管道及支架刷调和漆。
（2）支架安装前应认真熟悉图纸，确定管道的标高，管道水平安装的支、吊架间距不应大于下表的规定；
技术负责人
交底人
接受交底人
技术交底记录
工程名称
分部工程
排水管道安装工程
分项工程名称
压力排水管道安装
交底日期
2012年10月1日
交底内容：
公称直径mm
25
32
40
50
65
80
100
125
150
200
250
300
（3）管道安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用。安装前应对管材、管件进行外观检查：内外表面应有完整的镀锌层，并且应光滑美观，管件内外表面应光滑、无砂眼、螺纹无断丝缺丝现象。
（4）本系统管道连接采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理。
（5）采用螺纹连接时，管道宜采用机械切割，切割面不得有飞边，毛刺；切割时，要保证管端面垂直。套丝宜采用自动套丝机，润滑油润滑，圆锥型管螺纹应符合现行国家标准GB/T7306《用螺纹密封的管螺纹》的要求，并应采用标准螺纹规检验。加工时，要注
技术负责人
交底人
接受交底人
技术交底记录
工程名称
分部工程
排水管道安装工程
分项工程名称
压力排水管道安装
交底日期
2012年10月1日
交底内容：

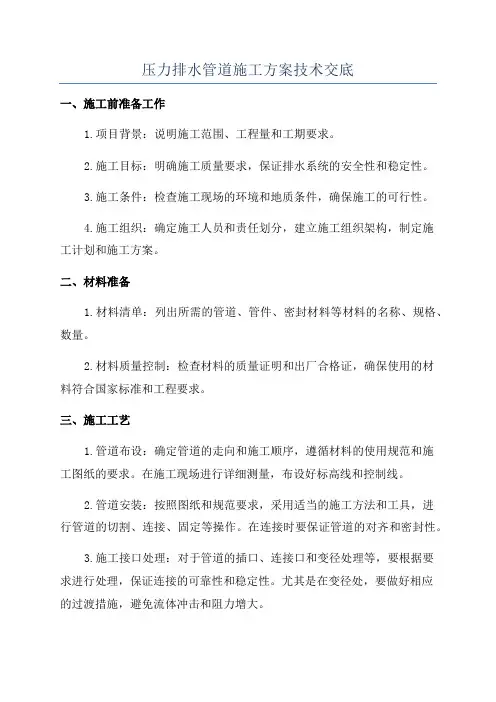

一、施工准备：
（1）地下室压力排水管材为镀锌钢管，镀锌钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。
技术负责人
交底人
接受交底人
技术交底记录
工程名称
分部工程
排水管道安装工程
分项工程名称
压力排水管道安装
交底日期
2012年10月1日
交底内容：
意对管身的冷却，不要使管材变热。加工后对螺纹进行防护处理。
（6）本系系统压力排水形式采用固定式连接，管道与排污泵及管件的连接参照标准图集。
3.阀门的安装
本系统主管道上安装止回阀和蝶阀，穿越人防分区部分安装防爆波阀；各阀门的型号、规格、耐压和严密性试验符合设计要求和施工规范规定。安装位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净；成排阀门的排列应整齐美观，在同一平面上的允许偏差为3mm；
2．管道的制作安装
（1）施工前应认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
（2）按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。
距离m
3.5
4.0
4Baidu Nhomakorabea5
5.0
6
6
6.5
7.0
8.0
9.5
11.0
12.0
（3）支架应垂直安装，位置要正确，埋设应平整牢固。固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。
（4）立管的支架间距不应大于2米。
（5）支架的安装应美观大方，不允许有倾斜和不对齐现象。
排污泵安装前应安排相关部门把集水井清理干净，抹边收光完之后再进行安装，排污泵安装应认真查阅图集
5.管道试压
管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查。如各接口和阀门处均无渗漏，持续规定时间，观察其压力降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，遭破坏的镀锌层和外露丝扣处做好防腐处理，再实行隐蔽工作。
防爆波阀。防空地下室给水管道上防护阀门的设置及安装应符合下列要求：当给水管道从出入口引入时，防爆波阀应在防护密闭门的内侧装置；当从人防围护结构引入时，应在人防围护结构的内侧设置；当穿越防护单元之间的防护密闭隔墙时，应在防护密闭隔墙的两侧管道上设置；人防围护结构内侧距离阀门的近端面不宜大于200mm，防爆波阀应有明显的启闭标志。
（2）排水工程所使用的主要材料成品、半成品、配件、器具和设备必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。进场进应做检查验收，并经监理工程师核查确认。
（3） 所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
（4） 主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
2、主要机具设备
套丝机、压槽机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀、水平尺、线坠、钢卷尺、小线、压力表，电缆线等。并保证以上机具设备满足施工安装要求，且不存在安全隐患。
二、施工工艺：
1．支架的制作和安装
（1）管道支架、吊架、防晃支架的型式、材质、加工尺寸应符合设计要求和国家现行有关标准的规定。本工程采用固定门型支架的支架方案，支架的整体平整度应符合要求。门型支架及角钢制作，角钢的规格应符合要求。支架制作应得体美观，支架的焊缝处应饱满，焊接后焊渣及时清理，支架除锈后刷防腐漆两道之后，管道及支架刷调和漆。
（2）支架安装前应认真熟悉图纸，确定管道的标高，管道水平安装的支、吊架间距不应大于下表的规定；
技术负责人
交底人
接受交底人
技术交底记录
工程名称
分部工程
排水管道安装工程
分项工程名称
压力排水管道安装
交底日期
2012年10月1日
交底内容：
公称直径mm
25
32
40
50
65
80
100
125
150
200
250
300
（3）管道安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用。安装前应对管材、管件进行外观检查：内外表面应有完整的镀锌层，并且应光滑美观，管件内外表面应光滑、无砂眼、螺纹无断丝缺丝现象。
（4）本系统管道连接采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理。
（5）采用螺纹连接时，管道宜采用机械切割，切割面不得有飞边，毛刺；切割时，要保证管端面垂直。套丝宜采用自动套丝机，润滑油润滑，圆锥型管螺纹应符合现行国家标准GB/T7306《用螺纹密封的管螺纹》的要求，并应采用标准螺纹规检验。加工时，要注
技术负责人
交底人
接受交底人
技术交底记录
工程名称
分部工程
排水管道安装工程
分项工程名称
压力排水管道安装
交底日期
2012年10月1日
交底内容：
一、施工准备：
（1）地下室压力排水管材为镀锌钢管，镀锌钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。
技术负责人
交底人
接受交底人
技术交底记录
工程名称
分部工程
排水管道安装工程
分项工程名称
压力排水管道安装
交底日期
2012年10月1日
交底内容：
意对管身的冷却，不要使管材变热。加工后对螺纹进行防护处理。
（6）本系系统压力排水形式采用固定式连接，管道与排污泵及管件的连接参照标准图集。
3.阀门的安装
本系统主管道上安装止回阀和蝶阀，穿越人防分区部分安装防爆波阀；各阀门的型号、规格、耐压和严密性试验符合设计要求和施工规范规定。安装位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净；成排阀门的排列应整齐美观，在同一平面上的允许偏差为3mm；
2．管道的制作安装
（1）施工前应认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
（2）按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。
距离m
3.5
4.0
4Baidu Nhomakorabea5
5.0
6
6
6.5
7.0
8.0
9.5
11.0
12.0
（3）支架应垂直安装，位置要正确，埋设应平整牢固。固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。
（4）立管的支架间距不应大于2米。
（5）支架的安装应美观大方，不允许有倾斜和不对齐现象。
