平衡阀安装方法
静态平衡阀安装使用
静态平衡阀安装使用1.静态平衡阀安装位置和方向（1）静态平衡阀可安装在回水管路上，也可安装在供水管路上，每个环路中只需安装一处。
建议将平衡阀安装在水温较低的回水管路上。
（2）总管上的平衡阀，宜安装在水泵的出口方向。
（3）平衡阀可水平安装，也可垂直安装。
（4）介质流动方向应与阀体上标注的方向一致。
（5）手柄上的开度指示数字应朝向调试人员能够看得见的方向，以方便调试。
阀体上的测量接头前不应有障碍物，以免在调试时无法连接调试仪表。
在吊顶内安装时，应使手柄的方向朝下。
2.静态平衡阀安装尺寸（1）阀门结构长度符合国家标准GB/T 12221。
（2）法兰连接尺寸符合机械行业标准JB 78。
3.静态平衡阀不应随意变动平衡阀开度管网系统安装的平衡阀经调试后，为保持系统的平衡状态，在系统正常运行过程中，不应随意变动静态平衡阀的开度，特别是不应变动开度锁定装置。
4.静态平衡阀不必再安装截止阀在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
5.静态平衡阀注意新系统与原有系统的平衡当安装有平衡阀的新系统连接于原有系统时，应注意新系统与原有系统水流量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）达不到应有的水流量。
这时应在原有系统的入口处加设平衡阀。
静态平衡阀技术特点1.技术指标（1）公称压力：1.6MPa。
（2）介质允许温度范围：3—130℃。
2.新型结构（1）阀芯和阀杆与阀门轴线成60°夹角，使介质的流体力学性能更优良。
（2）阀芯位移采用内动式结构，阀门启闭，阀杆和手柄高度不变，可适应较小的安装空间。
（3）密封采用特制氟橡胶“O”形密封圈，确保无渗漏，手柄旋转轻灵自如。
3.流量特性每一种规格的KPF-3平衡阀经试验测量，都呈现了近似直线的开度—流量关系曲线，具备了良好的流量调节特性，在平衡调试时可地调节流量。
流量平衡阀的工作原理安装
流量平衡阀的工作原理安装流量平衡阀是一种用于调节液体流量分配的设备。
它可以根据系统中的需求，调节流向不同管道的液体流量，并确保每个管道中的液体流量保持平衡。
下面将详细介绍流量平衡阀的工作原理和安装步骤。
一、流量平衡阀的工作原理流量平衡阀的工作原理基于液体流量的控制原理。
它主要由阀体、阀芯和阀座组成。
当阀芯位于阀座上时，阀体的流道被阻塞，液体无法通过阀体进入管道。
当阀芯被抬起时，阀芯与阀座之间形成一个通道，液体可以流经该通道进入管道。
在实际应用中，流量平衡阀通常与传感器、控制系统和执行机构等配套使用。
传感器可以检测系统中不同管道的液体流量，将检测到的信号传输给控制系统。
控制系统通过对信号的分析和处理，确定每个阀芯的升降高度。
执行机构根据控制系统的指令，控制阀芯的升降，进而调节阀体的通道面积，从而改变液体流向各个管道的分配比例。
二、流量平衡阀的安装步骤1.选择合适的位置：要保证流量平衡阀的安装位置能够方便测量各个管道的液体流量，并且能与控制系统进行连接。
通常，安装在管道的中段较为合适。
2.准备工作：将流量平衡阀的各个部件进行检查，确保无损坏，并清洁干净。
将阀体与阀芯组装好，并确保阀芯能够灵活升降。
3.固定阀体：将阀体固定在管道上，通常可以使用管夹或者螺栓将阀体与管道连接紧固。
4.连接传感器和执行机构：将传感器与控制系统连接，确保能够准确地测量液体流量，并将控制信号传输给执行机构。
执行机构与阀芯连接，控制阀芯的升降高度。
5.调试和测试：完成安装后，对系统进行调试和测试。
通过控制系统对阀芯升降高度进行调节，观察液体流向各个管道的变化，确保液体流量在各个管道中保持平衡。
6.固定流量平衡阀：在调试完成后，使用螺栓或者其他固定装置将流量平衡阀固定在管道上，以确保在使用过程中不会发生松动或者脱落。
三、流量平衡阀的注意事项1.安装过程中，要注意阀芯和阀座之间的配合密封性，避免发生泄漏。
2.安装位置的选择要合理，以便进行检修和清洗。
动态压差平衡阀说明书
动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。
它通常由阀体、阀芯、弹簧、调节螺母等组成。
1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。
阀体内部设有进口和出口口径，用于流体的进出。
2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。
它可通过阀体的开度来调节流体的流量和压差。
阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。
3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。
弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。
4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。
通过调节螺母，可以实现对流体流量和压差的精确控制。
使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。
2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。
通常，阀芯的开度越大，流体的流量越大，压差越大。
3. 监测流体压差：在调节阀芯开度后，监测流体的压差。
可以使用压力表或其他压力监测设备来测量流体的压差。
4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。
可以通过反复调节螺母和监测压差的方法来实现精确的调节。
需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。
在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。
平衡阀的安装方法

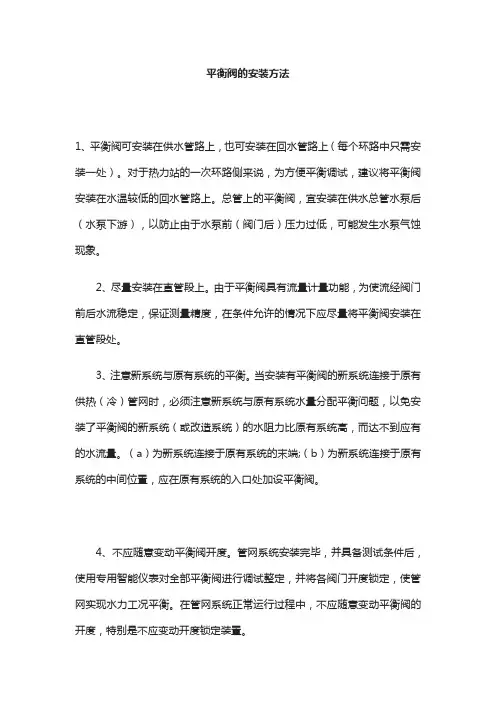

平衡阀的安装方法
1、平衡阀可安装在供水管路上，也可安装在回水管路上（每个环路中只需安装一处）。
对于热力站的一次环路侧来说，为方便平衡调试，建议将平衡阀安装在水温较低的回水管路上。
总管上的平衡阀，宜安装在供水总管水泵后（水泵下游），以防止由于水泵前（阀门后）压力过低，可能发生水泵气蚀现象。
2、尽量安装在直管段上。
由于平衡阀具有流量计量功能，为使流经阀门前后水流稳定，保证测量精度，在条件允许的情况下应尽量将平衡阀安装在直管段处。
3、注意新系统与原有系统的平衡。
当安装有平衡阀的新系统连接于原有供热（冷）管网时，必须注意新系统与原有系统水量分配平衡问题，以免安装了平衡阀的新系统（或改造系统）的水阻力比原有系统高，而达不到应有的水流量。
（a）为新系统连接于原有系统的末端;（b）为新系统连接于原有系统的中间位置，应在原有系统的入口处加设平衡阀。
4、不应随意变动平衡阀开度。
管网系统安装完毕，并具备测试条件后，使用专用智能仪表对全部平衡阀进行调试整定，并将各阀门开度锁定，使管网实现水力工况平衡。
在管网系统正常运行过程中，不应随意变动平衡阀的开度，特别是不应变动开度锁定装置。
5、不必再安装截止阀。
在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。
因此安装了平衡阀，就不必再安装截止阀。
6、系统增设（或取消）环路时应重新调试整定。
在管网系统中增设（或取消）环路时，除应增加（或关闭）相应的平衡阀之外，原则上所有新设的平衡阀及原有系统环路中的平衡阀均应重新调试整定（原环路中支管平衡阀不必重新调整）。
动态阻力平衡阀安装方法
动态阻力平衡阀安装方法
动态阻力平衡阀应该安装在二次网各栋楼入口的回水管上，流体方向应与阀体箭头一致。
调试方法：
动态阻力平衡阀所控制的单元面积算出，按每平米3公斤水量计算出该面积总的所需流量。
在阀门调节孔插入所带扳手，观察流量显示孔刻度，调至所需流量即可。
依次调好各个阀门，那整个小区的流量就按需分配好了。
整个管网就不会存在近端热远端冷的现象了。
把复杂的管网平衡变为简单的流量分配。
（热源恒定流量为前提）
到实行热计量时只需把倒压管（厂家提供）连接到供水管，转换开关打开，就是一个能配合分户热计量使用的自力式压差控制阀了。
动态阻力平衡阀型号（DZLY型）压力1.6MP，
河北同力阀门张斌
详细见说明书。
液压平衡阀的安装方法
液压平衡阀的安装方法如下：
1.确定安装位置：平衡阀可以安装在给水管道或回水管道上，对
于热力站的二次回路侧，建议在水温较低的回水管上安装平衡阀。
主管上的平衡阀应安装在供水主管中的水泵后面，以防止水泵前压力低导致水泵气蚀。
2.冲洗清洁：在安装前需要冲洗清洁管道中的杂质，以免损坏阀
座和球芯。
3.测试整机：带执行机构平衡阀安装前应按规定的信号进行整机
测试，合格后方可上线安装。
4.安装平衡阀：将平衡阀安装在管道的水平方向或垂直方向，注
意安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
5.固定法兰连接螺栓：与管道连接后，用规定的扭矩交叉锁紧法
兰连接螺栓。
平衡阀接法
平衡阀接法
平衡阀是一种常见的流体控制阀门，用于控制流体的流量和压力。
接法则是平衡阀的一种常见连接方式。
在本文中，我们将探讨平衡阀的接法以及其应用。
平衡阀的接法主要有两种：标准接法和特殊接法。
标准接法是指在平衡阀的阀体上标有“平衡阀”字样，流体可以通过这个接法进行流向控制。
这种接法适用于大多数情况，流量和压力的控制比较简单，只需要保持阀体与流体之间的压力平衡即可。
特殊接法是指在平衡阀的阀体上标有“平衡阀”字样，并且有特殊的结构，可以允许流体在阀体之间流动。
这种接法适用于一些特殊的应用场景，比如需要控制流体的流向和压力同时变化的情况。
在特殊接法中，平衡阀的阀芯可以设计成不同形状，以适应不同的应用需求。
在实际应用中，平衡阀的接法选择需要根据具体需求进行判断。
如果需要控制流体的流向和压力，那么标准接法就足够了；如果需要
控制流体的流向和压力同时变化，那么就需要选择特殊接法。
无论选择哪种接法，都需要确保平衡阀的阀芯与阀座之间的配合合理，以保证平衡阀的正常工作和流体的稳定控制。
平衡阀的接法在实际应用中具有重要意义。
合理的接法选择可以有效提高流体的控制效果和稳定性，降低流体控制难度。
此外，平衡阀的接法还有利于实现流体的自动化控制，方便对流体的反馈和调整。
总之，平衡阀的接法是流体控制中不可或缺的一部分。
选择合适的接法可以有效提高流体的控制效果和稳定性，为流体控制提供更加全面和深入的支持。
自力式压差平衡阀常见的安装问题
自力式压差平衡阀常见的安装问题
随着热计量政策的推进，越来越多的小区陆续开始关注热网的水力平衡了，自力式压差平衡阀做为一种常见的水力平衡元件，自然市场需求量大增。
但要把自力式压差平衡阀用好，正确选型、正确安装和正确调试确一不可。
自力式压差平衡阀属于仪表阀的一种，不像开关阀那样容易安装，稍不留心就可能会影响其控制压差的效果。
从现场来看，常见的不正确安装有：
1、调节阀安装方向，朝上或者侧90度内为正确的安装方向。
这是因为调节阀的上端会设有排气孔，如果方向朝下，则排气孔完全失效，影响供热初期的调试；
2、自力式压差平衡阀用在供水管和回水管的型号是有差别的，一般来说不能互用，除非供回水的引压管都是取自工艺管，而非阀本体，则阀通用；
3、引压管安装时从管道中心线的水平侧取压，切勿放在管道的上端或者下端；上端安装可能导致管道非满管流时取压不准，下端安装可能引起压压管被污垢堵塞；
4、引压管的走向，引压管从工艺管道引出来时，请先朝下弯曲，再朝上走，否则可能引起引压管积气，影响压力的传输；
5、压差平衡阀要控制的是用户两端（或者单元间）的压差恒定，因此其压力测点必须取于用户的两端，否则不起作用。
如果压差阀装在供水管上，则+端压差取自阀后，-端压差取自回水管；如果压差阀装在回水管上，则+端压差取自供水管，-端压差取自阀前。
上图中的压差平衡阀装在回水管上，而回水管的取压取在了阀后，正确的位置应该取在阀前。
正确的压差平衡阀安装步骤应该如下：
请安装时一定要注意阀的流向，取压点的位置，排气管以及压差调定点调整。
静态平衡阀的使用方法
静态平衡阀的使用方法摘要：一、静态平衡阀简介二、静态平衡阀的作用与原理三、静态平衡阀的使用方法四、注意事项五、常见问题与解决办法正文：一、静态平衡阀简介静态平衡阀，又称静态调节阀，是一种用于流体系统中，能有效调节流量的阀门。
它主要由阀体、阀芯、驱动装置等组成，具有结构简单、操作方便、调节精度高等特点。
在工业、建筑、环保等领域有着广泛的应用。
二、静态平衡阀的作用与原理静态平衡阀的作用主要是调节流体的流量，以满足生产、工艺或设备的要求。
其工作原理是利用阀芯的移动来改变阀的开度，从而调节流体的流量。
静态平衡阀具有流量特性好、压力损失小、密封性能好等优点。
三、静态平衡阀的使用方法1.安装前，应根据设计图纸和实际工况，选择合适的静态平衡阀型号和规格。
2.安装时，应注意阀体的方向，确保阀体上的箭头指向流体的流动方向。
3.开启阀门时，缓慢转动阀杆，直至阀门开启到所需的开度。
4.关闭阀门时，缓慢转动阀杆，直至阀门关闭严密。
5.在使用过程中，如发现阀门不能正常开启或关闭，应检查阀杆、阀芯等部件是否损坏，并及时更换。
四、注意事项1.安装时，避免阀门受到撞击，以免损坏阀门。
2.定期检查阀门的开度，确保阀门在正常工作范围内。
3.定期清洗阀门，保持阀门及其周围环境的清洁。
4.严禁在阀门上施加过大的扭矩，以免损坏阀门。
五、常见问题与解决办法1.阀门无法开启：检查阀杆、阀芯等部件是否损坏，及时更换。
2.阀门无法关闭：检查阀芯是否卡死，清洗阀门，排除异物。
3.阀门泄漏：检查阀芯、阀座等密封件是否损坏，及时更换。
4.阀门无法调节流量：检查阀芯是否损坏，及时更换。
自力式压差平衡阀的选用和安装
自力式压差平衡阀的选用和安装自力式压差平衡阀是一种自动恒定压差的水力工况平衡用阀，应用于集中拱热、中央空调等水系统中，有利于被控系统各用户和末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统。
自力式压差平衡阀属于仪表阀的一种，不像开关阀那样容易安装，稍不留心就可能会影响其控制压差的效果。
在选用自力式压差平衡阀时需要注意以下几点：1、自力式压差控制阀选用主要控制参数为：公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等；2、对变流量水系统，在其中某两点要求压差恒定的位置，安装自力式压差控制阀，即可消除该被控系统内部用户进行流量调节引起的干扰，也可消除外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节约能源的目的；3、在动态控制的管网系统中，如末端为变流量系统，应设置自力式压差控制阀，以保证被控系统始终在额定压差下正常工作；4、变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定；5、应按照通过流量和工作压差范围来选择自力式压差控制阀（注意：由于多数产品的工作压差范围比较窄，如果超出了工作范围，就将失去控制作用），而不应直接按照管径选择阀门规格；6、室内供暖为双管系统的计量收费系统，热力入口应设自力式压差控制阀，两端压差不宜大于100kPa，不应小于8kPa；7、如压差控制阀的实际工作压差超出产品工作压差范围，应采用等其它调节设备进行初调节；8、通常自力式压差控制阀没有关断功能，需要增设关断阀门；9、要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。
安装自力式压差控制阀的注意事项：1、自力式压差控制阀分为供水式、回水式和旁通式三种。
一般安装在回水管上，阀门上的导压管与供水管连通；也可选用送水管安装式，但不能互换。
其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态；2、自力式压差控制阀可水平安装，也可垂直安装；3、导压管连接头的尺寸一般为1/2″管螺纹，安装时应在供水管上设置变径管接头或焊接管接头；4、可调型自力式压差控制阀有一个调节压差的旋钮，调节旋钮可使压差设定值增大或减小；5、安装位置应按照产品说明书要求设置直管段。
平衡阀安装方案
平衡阀安装方案一、安装前准备。
1. 工具材料大集合。
首先呢，咱得把工具都找齐了。
螺丝刀那是必不可少的，不管是十字的还是一字的，都得备着，就像出门得带钥匙一样重要。
扳手也不能少，大小型号的最好都有，因为平衡阀的螺丝可不会都长得一样大。
还有密封胶带，这就像给平衡阀的接口穿上一层防护衣，防止漏水漏气啥的。
材料方面，平衡阀本身得好好检查一下，看看有没有损坏的地方，就像挑水果一样，得挑个完好无损的。
如果有磕磕碰碰的，那可不能用，不然装上了也容易出问题。
2. 场地考察与清理。
到安装的场地去瞅瞅，看看周围的环境咋样。
要是周围乱七八糟的，有很多杂物，得先清理一下。
就好比你要在桌子上吃饭，得先把桌子擦干净一样。
得给平衡阀找个合适的安身之处，不能有太多障碍物影响它的安装和后续使用。
二、安装步骤。
1. 确定安装位置。
这个平衡阀的安装位置可讲究了。
一般来说，要安装在管道系统里压力比较容易波动的地方。
比如说在水泵的出口附近就比较合适，就像在水流最湍急的地方安排一个管理员（平衡阀）来控制局面。
不过也要注意，周围要有足够的空间，方便以后维修或者调整。
不能把它塞在一个小角落里，到时候想动它都费劲。
2. 管道连接。
把平衡阀和管道连接起来的时候，要小心翼翼的。
先把管道的接口清理干净，不能有铁锈或者杂物。
然后把密封胶带缠在接口上，缠的时候要均匀，可不能像缠毛线球似的缠得乱七八糟。
接着把平衡阀对准管道接口，慢慢拧上螺丝。
拧螺丝的时候要对角拧，就像给汽车轮胎上螺丝一样，这样才能保证平衡阀安装得稳稳当当的。
3. 阀门调节。
安装好之后，可不能就这么不管了，还得调节一下阀门呢。
根据管道系统的实际需求，慢慢地调整平衡阀的开度。
如果开得太大了，就像开闸放水放得太猛了，可能会导致压力不平衡；要是开得太小呢，又像水管被堵住了一样，水流不顺畅。
所以要一点一点地调，边调边观察系统的运行情况，直到达到理想的平衡状态。
三、安装后的检查。
1. 密封性检查。
安装完了，先看看有没有漏水或者漏气的情况。
平衡阀的安装调节安装方法
平衡阀的安装调节安装方法
下面是本店铺给大家带来关于平衡阀的安装调节安装方法的相关内容，以供参考。
（1）安装阀前要研究图纸，确定干管、立管和支管以及设备，将系统分成单元，确定各个平衡阀的流量并标在图纸上，各个干管的设计流量等于支管设计流量之和。
（2）安装阀门时为保证流量的精确性，在平衡阀前后要具备一定长度的直管段，且水流方向与箭头方向保持一致。
（3）检查所有过滤器并清除系统中的空气。
（4）开启所有应开启的关断阀，开启所有控制阀，然后选择任一单元，选择单元中的任一平衡阀，用数字式测量计算机在现有阀门开度下测量压差。
把阀完全关闭，再测量压差，然后把阀重新开启至原位。
（5）把阀所需的流量输入带平衡程序的数字测量计算机，包括单元内其它平衡阀均重复前一动作，把单元内所有阀流量都输入后，计算机会算出每个平衡阀的开度。
（6）根据手轮上的数值将阀门调到计算出的开启度，再平衡下一个单元。
第 1 页共1 页。
平衡阀安装位置及原理
平衡阀安装位置及原理
平衡阀是一种用于调节管道系统中流体压力的装置。
它的安装位置通常位于主要水源或供液设备之后，以平衡管道系统中的压力差异。
平衡阀的原理是通过调节阀内流动介质的通道面积来控制系统中的压力变化。
当管道系统中的压力不平衡时，平衡阀会自动调节其开口面积，使流体通过阀门时产生适当的阻力，从而平衡流量，保持系统的压力稳定。
具体来说，当系统中的压力低于设定值时，平衡阀会打开一部分，增加流体通过的通道面积，从而提高流量和压力；而当系统中的压力超过设定值时，平衡阀会关闭一部分，减小流体通过的通道面积，降低流量和压力。
这样就能够实现对管道系统中的压力进行自动调节，保持系统的平衡状态。
总而言之，平衡阀的安装位置通常在主要水源或供液设备之后，其工作原理是通过调节阀内通道的开口面积来平衡管道系统中的压力差异，以保持系统的稳定运行。
TA产品安装
ChinaTA 亚太地区总部—埃迈贸易（上海）有限公司TA 产品安装说明感谢使用 TA 平衡阀产品，由于产品说明书为英文版本，为方便贵方正确安装本产品，特 提供此文件供参考（英文说明更详细）.一.静态平衡阀（型号：STAD/STAF）1. 到货后应妥善保管、避免雨淋、存放于干燥处 ； 2. 安装前应检查阀门和密封处是否清洁并确认未遭损伤 ； 3. 安装前应尽量确保管路系统清洁干净； 4. 安装前法兰必须准确对中，螺杆和配合垫圈必须经过润滑，交叉上紧螺栓，检查平面 密封是否符合法兰要求 ； 5. 静态平衡阀与弯头（2d、5d）或者水泵（10d）相连（d 为管径） 请保持一定的安装 ， 距离， 请参考下图 ：图一6. 阀门的安装， 1） 单独使用静态阀时， 最好安装在回水管上(铜阀门无箭头,最好水流方向与手轮倾 斜方向一致；铸铁阀阀体有水流方向指示)；如下图图二2）当静态平衡阀与压差控制器配套使用时，将静态阀安装在供水管上，(铜阀门无Page 1 of 6ChinaTA 亚太地区总部—埃迈贸易（上海）有限公司箭头,水流方向须与手轮倾斜方向相反；铸铁阀阀体有水流方向指示)；如下图图三（三.1）(三.2)7. 在管道上可垂直安装亦可水平安装 ； 8. 在对静态平衡阀作保温时建议保留测量孔可以正常使用，特别是不能随意打开测量孔， 以免细渣进入，影响调试和使用； 9. 安装时要求阀门上的手轮距四周要尽量达到 200mm 以上，特别是在吊顶内的阀门，要 求按阀门的手轮正面便于看见位置安装，以便对其进行调试 。
如果是在吊棚内操作的 话，请按方便原则安装； 10. 静态平衡阀安装在回水管路上最为理想，但也可安装在供水管路上。
二.压差控制器（STAP）1. 安装前应检查阀门和密封处是否清洁并未遭损伤； 2. 安装前应检查管路系统是否已经被清洁干净； 3. 安装前法兰必须准确对中，螺杆和配合垫圈必须经过润滑，交叉上紧螺栓，检查平面 密封是否符合法兰要求； 4. 自立式压差控制器必须安装在所在分支的回水管路上，与弯头或水泵的安装距离和静 态平衡阀的安装要求相同，水流方向与阀体上的水流指示方向要一致； 5. 阀门的安装：Page 2 of 6China1）当压差控制器为法兰连接时，安装如下图，TA 亚太地区总部—埃迈贸易（上海）有限公司与法兰联接， （法兰用户自备）导压管接至供 水管的连接件 (图六)回水管压差控制器图四回水管2)当压差控制器为螺纹连接时：图五6．铜毛细管的连接： 1）当压差阀为铸铁阀体时，在每一个压差控制器的包装盒内，都有一个铜管（标配长 为 1 米）和一个铜管连接件，如下图：Page 3 of 6ChinaTA 亚太地区总部—埃迈贸易（上海）有限公司毛细铜管及连接件示意图（图六）1．1） 当压差控制器与静态平衡阀配套使用时 （静态阀安装在供水管，压差控制器安 装在回水管上） ，将静态阀手轮下侧的铜测压孔用内六角拧下来，然后将上图的连接件拧 上去， 最后将铜管两端分别连接于连接件的 G1/16 孔和压差控制器的连接孔，如下图：图七1．2）当压差控制器单独使用时，相当于图七中没有了静态平衡阀，只要在管道上打一 个孔，将连接件直接连接在管道上即可（如图八）,铜管的联接与上图相同。
平衡阀的安装方法
平衡阀的安装方法
哎呀，说起平衡阀的安装方法，这可是个技术活儿，但别担心，我会用最接地气的话给你讲讲。
首先，你得有那么个平衡阀，对吧？这东西长得像个小圆盘，中间有个小孔，边上还有几个螺丝孔。
别小看它，这小东西可是调节水流的关键。
安装之前，你得先把工具准备好，比如扳手、螺丝刀、尺子，还有那个万能的卷尺。
别小看这些工具，它们可是你的好帮手。
好了，现在我们开始吧。
首先，你得找到那个阀门的位置，通常在水管的某个角落，可能在厨房，也可能在卫生间。
找到位置后，你得先关掉水，这很重要，不然水会喷得到处都是。
接下来，你得把旧的阀门拆下来。
这可能有点费劲，因为可能有点锈，所以得用点力。
记得，动作要温柔，别把水管弄坏了。
拆下来后，你得量一下新阀门的尺寸，确保和旧的一样，不然装不上去。
量好了，就用螺丝刀把螺丝拧下来，然后把平衡阀装上去。
记得，螺丝要拧紧，但也别太紧，不然会滑丝。
装好后，你得检查一下，看看有没有漏水。
如果没有，那就大功告成了。
如果有，那就得重新检查一下，看看是不是哪里没拧紧。
最后，记得把水打开，看看水流是不是均匀。
如果水流忽大忽小，那就得调整一下平衡阀，直到水流稳定为止。
看，这就是平衡阀的安装方法，是不是挺简单的？其实，只要你细心点，耐心点，这活儿一点也不难。
就像生活中的很多事情一样，看起来复杂，但只要一步步来，总能搞定。
所以，下次你再看到家里的水管需要调整，别怕，拿起工具，按照我说的步骤来，你也能成为家里的水管小能手。
记得，安全第一，工具第二，耐心第三，你就能搞定一切。
平衡阀安装使用范文
平衡阀安装使用范文
一、平衡阀安装概述
平衡阀安装，是指将平衡阀加上安装在执行机构上，以控制流体进出的阀门安装。
平衡阀是一种热力平衡装置，可以同时在系统入口和出口之间调节流量，从而控制系统的流量分布和压力差。
平衡阀主要由安装架、阀体、控制调节阀、流量计组成，一般采用弹簧式控制调节阀，用于调节安装位置的压力差，以达到系统目的。
二、平衡阀安装要点
1、安装位置：平衡阀安装位置应符合国家规定的安装标准，尽可能近于执行机构，以防止压力降低，抗压能力减弱。
2、安装方法：根据阀体型号，选用内螺纹或外螺纹连接安装，确定好安装螺纹的规格，以免安装时与执行机构接口不一致。
3、气密性：系统的气密性要达到规定的要求，压力损失要小，以保证系统的稳定性和气密性。
4、安全性：要求安装点的结构牢固，管道与阀体的连接要牢固，以保证管道不发生损坏和漏液现象。
5、漏液性：在安装完平衡阀后，要确定系统的漏液量，保证系统的工作稳定，满足客户的使用要求。
三、平衡阀安装的注意事项
1、管道系统的正确选择和安装，平衡阀的大小和型号要与管道系统相匹配，以保证系统流量，压力差，损失小。
平衡易位遗传概率
平衡阀安装方案一、准备工作。
1. 工具材料大集合。
咱得先把安装平衡阀要用的工具和材料都找齐咯。
需要扳手，各种规格的，就像你吃火锅得有各种调料一样，大扳手拧大螺丝，小扳手拧小螺丝。
还有密封胶带，这可是防止漏水漏气的“小卫士”呢。
平衡阀本身得是完好无损的，可不能拿个有毛病的家伙来干活。
2. 场地检查。
看看安装的场地，要干净整齐。
要是到处都是杂物，就像在一个乱糟糟的房间里找东西一样，安装的时候肯定不方便。
而且周围不能有太多的灰尘或者腐蚀性的东西，不然平衡阀可能会被“欺负”得提前“生病”。
二、安装步骤。
1. 确定安装位置。
这就像给平衡阀找个合适的家。
要根据管道系统的布局来，一般是在需要调节流量或者压力的地方。
比如说，在分支管道和主管道连接的地方，就很适合平衡阀“入住”。
而且要保证安装的地方方便操作和维护，总不能把它装在一个旮旯里，每次检查都得费好大劲才能摸到它。
2. 管道处理。
在安装平衡阀之前，得把管道口清理干净。
就像我们吃饭前要把碗洗干净一样，管道口要是有铁锈、杂物啥的，会影响平衡阀和管道的“亲密接触”。
然后用密封胶带把管道的螺纹缠好，缠的时候要均匀，可不能这里厚那里薄的，就像给管道口穿上一件平整的“小衣服”。
3. 平衡阀安装。
小心翼翼地把平衡阀拧到管道上，就像给瓶子拧盖子一样，但是要注意力度。
用扳手拧紧的时候，可别太用力了，不然容易把平衡阀或者管道拧坏。
要按照平衡阀上的箭头指示方向安装，这箭头就像个小导游，告诉你水或者气该怎么流动，要是装反了，整个系统可就乱套了。
4. 初步检查。
安装好之后，先大致看一下。
看看平衡阀是不是安装得稳稳当当的，有没有歪歪斜斜的。
就像检查一个刚搭好的积木，要确保它不会轻易倒掉。
然后看看管道和平衡阀的连接处有没有漏水或者漏气的情况，如果有小水滴或者小气泡偷偷跑出来，那可不行，得赶紧处理。
三、调试。
1. 系统启动前检查。
在整个系统启动之前，再全面检查一遍平衡阀。
看看阀门的开度是不是在合适的位置，就像检查汽车的手刹有没有拉好一样。
