电源驱动芯片uc3842引脚图及引脚功能
3842电路

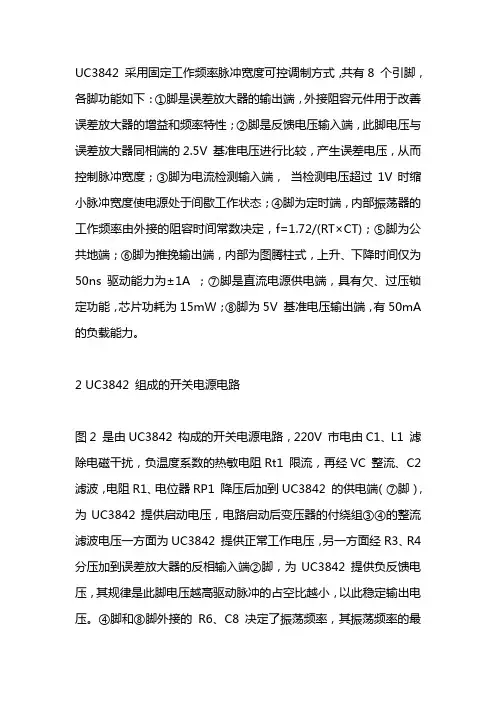

电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
UC3842内部结构和工作原理

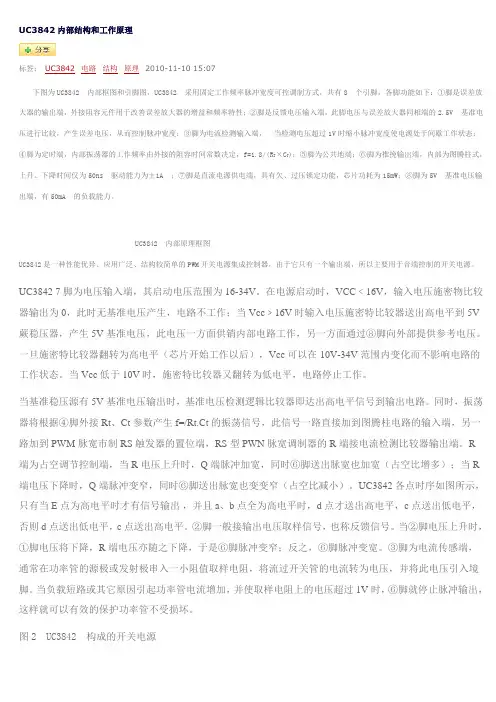

UC3842内部结构和工作原理标签：UC3842电路结构原理2010-11-10 15:07下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
UC3842 内部原理框图UC3842是一种性能优异、应用广泛、结构较简单的PWM开关电源集成控制器，由于它只有一个输出端，所以主要用于音端控制的开关电源。
UC3842 7脚为电压输入端，其启动电压范围为16-34V。
在电源启动时，VCC﹤16V，输入电压施密物比较器输出为0，此时无基准电压产生，电路不工作；当Vcc﹥16V时输入电压施密特比较器送出高电平到5V 蕨稳压器，产生5V基准电压，此电压一方面供销内部电路工作，另一方面通过⑧脚向外部提供参考电压。
一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V-34V范围内变化而不影响电路的工作状态。
当Vcc低于10V时，施密特比较器又翻转为低电平，电路停止工作。
当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即达出高电平信号到输出电路。
同时，振荡器将根据④脚外接Rt、Ct参数产生f=/Rt.Ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到PWM脉宽市制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流检测比较器输出端。
UC3842电路图
UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.72/(RT×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻Rt1 限流，再经VC 整流、C2 滤波，电阻R1、电位器RP1 降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
(完整版)UC3842功能应用简介

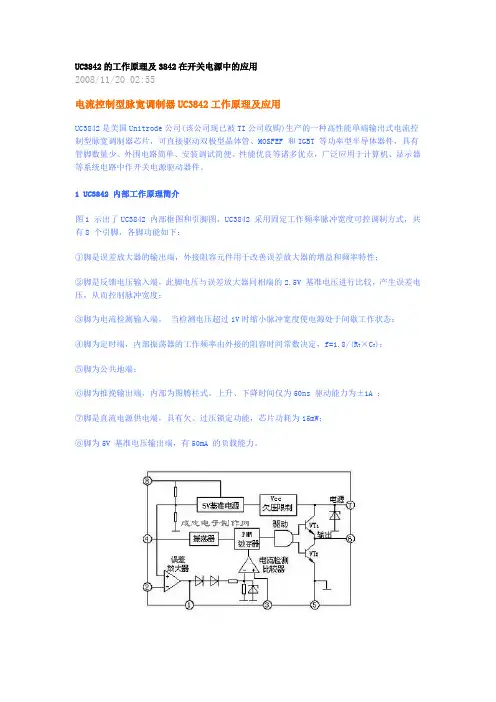

UC3842的工作原理及3842在开关电源中的应用2008/11/20 02:55电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。

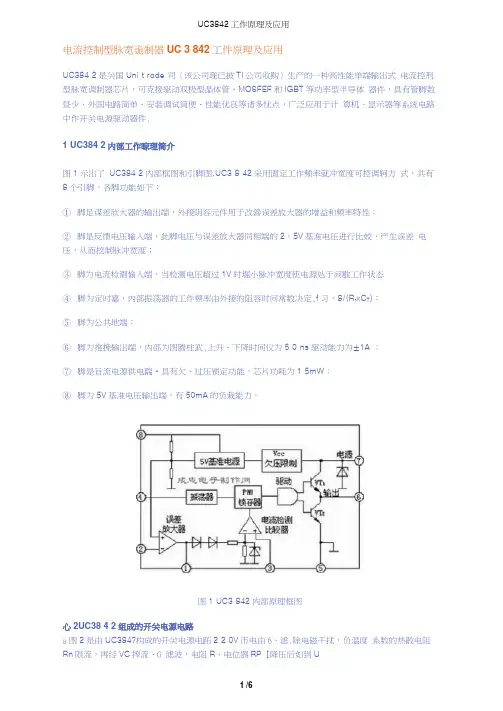

UC3842工作原理及应用
电流控制型脉宽诡制器UC 3 842工件原理及应用UC384 2是关国Uni t rode 司〈该公司现已披TI公司收购〉生产的一种高性能单端输出式电流控刑型脉宽调制器芯片，可克接驱动双极型晶体管、MOSFEF和IGBT等功率型半导体器件，具有管脚数昼少、外国电路简单、安装调试简便、性能优良等诸多忧点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件.1 UC384 2内部工作晾理简介图1示出了UC384 2内部框图和引脚图,UC3 8 42采用固定工作频率就冲宽度可控调轲方式，共有8个引脚，各脚功能如下：①脚足谋差欣大器的输出端，外接阴容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2。
5V基准电压进行比姣，产生误差电压，从而挖制脉冲宽度；③脚为电流检测愉入端，当检测电压超过1V时堀小脉冲宽度使电源处于间歇工作状态④脚为定时嘉，内部振荡器的工作频率由外接的阻容时间常数决定,f习，8/(R r xC T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱武,上升、下降时间仅为5 0 ns驱动能力为±1A ；⑦脚是旨流电源供电踹•具有欠、过压锁定功能，芯片功耗为1 5mW；⑧脚为5V基准电压输出端，有50mA的负栽能力。
图1 UC3 842内部原理框图心2UC38 4 2组成的开关电源电路a图2是由UC384?构成的开关电源电跖2 2 0V市电由6、滤.除电磁干扰，负温度系数的热散电阻Rn限流，再经VC搾流、G 滤波，电阻R、电位器RP［降压后如到UC3842的供电嘉（⑦脚），为UC3S42提供启动电压，屯路启动后变压器的付绕组③④的整 流滤液电压一方面为UC3842提供正常工作电圧，另一方面经R, R 分压切到误差放大器 的反相输入端②脚，为UC384 2提供负反馈电压，其规律足此脚电压越高驱动脈冲的占空比 越小,以此稳定谕出电压。
④脚和⑧脚外接的念、Cg 决定了振荡頻茕其振疡頻率的呈大值可 达5 OOKH z , R 5. G 用于改善増益和頻率特性。
3842引脚功能详解，学会了你也是电子工程师

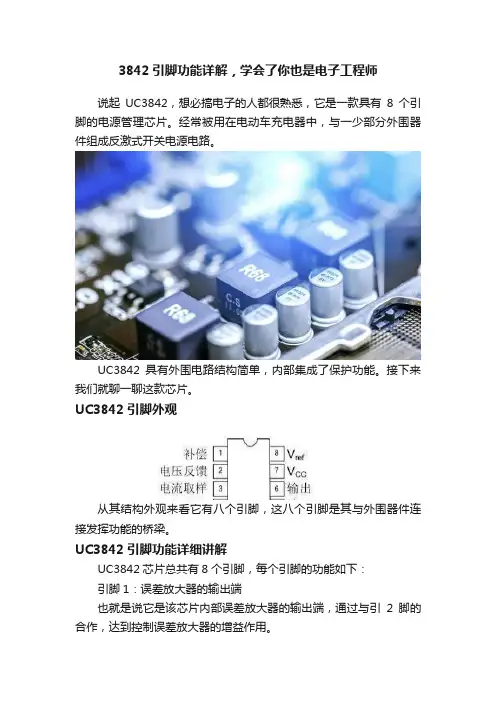

3842引脚功能详解，学会了你也是电子工程师说起UC3842，想必搞电子的人都很熟悉，它是一款具有8个引脚的电源管理芯片。
经常被用在电动车充电器中，与一少部分外围器件组成反激式开关电源电路。
UC3842具有外围电路结构简单，内部集成了保护功能。
接下来我们就聊一聊这款芯片。
UC3842引脚外观从其结构外观来看它有八个引脚，这八个引脚是其与外围器件连接发挥功能的桥梁。
UC3842引脚功能详细讲解UC3842芯片总共有8个引脚，每个引脚的功能如下：引脚1：误差放大器的输出端也就是说它是该芯片内部误差放大器的输出端，通过与引2脚的合作，达到控制误差放大器的增益作用。
引脚2：误差放大器的反相输入端其实这是误差放大器采样的输入端，通过此引脚将输出电压采样后，通过比较，误差放大器做出输出脉宽调整，从而控制输出电压或电流的大小。
引脚3：为电流检测输入端其实这个脚也是反馈端，主要通过它的大小反馈来流过开关管的电流，通过电流的高低控制开关管的通断，从而达到保护开关管的作用。
引脚4：内部振荡器的定时端此引脚主要是控制芯片的振荡频率的，其振荡频率的大小取决于外接阻容元件的参数。
引脚5：为接地端也就是此芯片工作电源的接地端引脚6：驱动外部开关管的信号输出端这个引脚主要负责发出驱动信号，控制外接开关管的导通与截止。
引脚7：为供电端也就是此芯片工作电源的供电端引脚8：芯片内部电压基准输出端也就是说这个脚可以提供一个免费的5V基准电压，供外部电路使用。
UC3842内部结构UC3842芯片是一个固定工作频率的电流调整型控制芯片，在它的内部集成了误差放大、电流检测比较器、脉宽锁存、电压基准以及欠压过温等保护部分的控制电路。
UC3842有两种封装形式一种为双列直插DIP，另一种为贴片SOP，还有一种使用非常少的14引脚贴片封装。
UC3842电气参数UC3842的最高工作电压为30V，最低工作电压为16V，输入电压低于10V时会停止工作；芯片典型的振荡为52kHz，输出驱动电流最大1A，最大功耗1W。
UC3842的原理及应用详解
UC3842的原理及应用详解1 UC3842 内部工作原理简介图1示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。
R5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
UC3842 中文资料 电路汇总
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图与引脚图,UC3842 采用固定工作频率脉冲宽度可控调制方式,共有8 个引脚,各脚功能如下:①脚就是误差放大器得输出端,外接阻容元件用于改善误差放大器得增益与频率特性;②脚就是反馈电压输入端,此脚电压与误差放大器同相端得2、5V 基准电压进行比较,产生误差电压,从而控制脉冲宽度;③脚为电流检测输入端, 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态;④脚为定时端,内部振荡器得工作频率由外接得阻容时间常数决定,f=1、8/(RT ×CT);⑤脚为公共地端;⑥脚为推挽输出端,内部为图腾柱式,上升、下降时间仅为50ns 驱动能力为±1A ;⑦脚就是直流电源供电端,具有欠、过压锁定功能,芯片功耗为15mW;⑧脚为5V 基准电压输出端,有50mA 得负载能力。
图1 UC3842 内部原理框图2 UC3842 组成得开关电源电路图2 就是由UC3842 构成得开关电源电路,220V 市电由C1、L1滤除电磁干扰,负温度系数得热敏电阻Rt1限流,再经VC 整流、C2滤波,电阻R1、电位器RP1降压后加到UC3842 得供电端(⑦脚),为UC3842 提供启动电压,电路启动后变压器得付绕组③④得整流滤波电压一方面为UC3842 提供正常工作电压,另一方面经R3、R4分压加到误差放大器得反相输入端②脚,为UC3842 提供负反馈电压,其规律就是此脚电压越高驱动脉冲得占空比越小,以此稳定输出电压。
④脚与⑧脚外接得R6、C8决定了振荡频率,其振荡频率得最大值可达500KHz。
R5、C 6用于改善增益与频率特性。
⑥脚输出得方波信号经R7、R8分压后驱动MOSFEF 功率管,变压器原边绕组①②得能量传递到付边各绕组,经整流滤波后输出各数值不同得直流电压供负载使用。
电阻R10 用于电流检测,经R9、C9滤滤后送入UC3842 得③脚形成电流反馈环、所以由UC3842 构成得电源就是双闭环控制系统,电压稳定度非常高,当UC3842 得③脚电压高于1V 时振荡器停振,保护功率管不至于过流而损坏。
UC3842电源
用UC3842设计开关电源的几个技巧用UC3842做的开关电源的典型电路见图1。
过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到3842的第3脚来实现保护。
当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1、R2开始下一次启动过程。
这被称为“打嗝”式（hiccup）保护。
在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（几百ms到几s）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。
由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。
仔细调整这个电阻的数值，一般都可以达到满意的保护。
使用这个电路，必须注意选取比较低的辅助电压Vaux，对3842一般为13～15V，使电路容易保护。
图2、3、4是常见的电路。
图2采取拉低第1脚的方法关闭电源。
图3采用断开振荡回路的方法。
图4采取抬高第2脚，进而使第1脚降低的方法。
在这3个电路里R3电阻即使不要，仍能很好保护。
注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。
在过载或短路保护时，它也起延时保护的左右。
在灯泡、马达等启动电流大的场合，C4的取值也要大一点。
图1是使用最广泛的电路，然而它的保护电路仍有几个问题：1. 在批量生产时，由于元器件的差异，总会有一些电源不能很好保护，这时需要个别调整R3的数值，给生产造成麻烦；2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载时输出电压下降不大，也很难调整R3到一个理想的数值；3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟输入电压HV的关系更大，也很难调整R3到一个理想的数值。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
UC3842的工作原理及其3842在开关电源应用
UC3842的工作原理及其3842在开关电源应用开关电源2009-05-10 16:42:33 阅读112 评论0 字号：大中小UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
UC3842工作原理及应用
电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
UC3842工作原理及应用
电流控制型脉宽调制器UC3842工作原理及应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF 和IGBT 等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。
1 UC3842 内部工作原理简介图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图1 UC3842 内部原理框图2 UC3842 组成的开关电源电路图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻R t1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
UC3842应用详解
UC3842应用详解图1 示出了UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT ×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。
图2 是由UC3842 构成的开关电源电路，220V 市电由C1、L1滤除电磁干扰，负温度系数的热敏电阻Rt1限流，再经VC 整流、C2滤波，电阻R1、电位器RP1降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。
④脚和⑧脚外接的R6、C8决定了振荡频率，其振荡频率的最大值可达500KHz。
R 5、C6用于改善增益和频率特性。
⑥脚输出的方波信号经R7、R8分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。
电阻R10 用于电流检测，经R9、C9滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
UC3842A-UC3843A特点-引脚图及应用电路
UC3842A UC3843A特点,引脚图及应用电路---------------------------------------------------------------------------------UC3842A UC3843A特点,引脚图及应用电路UC3842A,UC3843A是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。
这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。
电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。
~UC3842A UC3843A特点:微调的振荡器放电电流，可精确控制占空比.电流模式工作到500KHZ自动前馈补偿锁存脉宽调制，可逐周限流内部微调的参考电压，带欠压锁定大电流图腾柱输出欠压锁定，带滞后低启动和工作电流（UC3842A 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。
UC3843A是专为低压应用设计的，低压锁定门限为伏（通）和（断）。
UC3842A,UC3843A引脚图及引脚功能描述这些器件可提供8脚双列直插塑料封装和14脚塑料表面贴装封装（SO-14）。
SO-14封装的图腾柱式输出级有单独的电源和接地管脚。
￥图1 UC3842A,UC3843A引脚图引脚功能引脚功能说明8管脚、14管脚11补偿该管脚为误差放大器输出，并可用于环路补偿。
23电压反馈该管脚是误差放大器的反相输入端，通常通过一个电阻分压器连至开关电源输出。
·35电流取样一个正比于电感器电流的电压接至此输入，脉宽调制器使用此信息中止输出开关的导通。
47RT/CT通过将电阻RT连接至Vref以及电容CT连接至地，使振荡器频率和最大输出占空比可调。
工作频率可达500kHz 。
$5-地该管脚是控制电路和电源的公共地（仅对8管脚封装如此）610输出该输出直接驱动功率MOSFET的栅极，高达的峰值电流经此管脚拉和灌。
3842电源的原理维修及检测方法
3842电源的原理维修及检测方法UC3842工作原理下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(R T×C T)；⑤⑤脚为公共地端；⑥⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧⑧脚为5V 基准电压输出端，有50mA 的负载能力。
UC3842 内部原理框图UC3842是一种性能优异、应用广泛、结构较简单的PWM开关电源集成控制器，由于它只有一个输出端，所以主要用于音端控制的开关电源。
UC3842 7脚为电压输入端，其启动电压范围为16-34V。
在电源启动时，V CC﹤16V，输入电压施密物比较器输出为0，此时无基准电压产生，电路不工作；当Vcc﹥16V时输入电压施密特比较器送出高电平到5V蕨稳压器，产生5V基准电压，此电压一方面供销内部电路工作，另一方面通过⑧脚向外部提供参考电压。
一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V-3 4V范围内变化而不影响电路的工作状态。
当Vcc低于10V时，施密特比较器又翻转为低电平，电路停止工作。
当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即达出高电平信号到输出电路。
同时，振荡器将根据④脚外接Rt、Ct参数产生f=/Rt.Ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到PWM脉宽市制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流检测比较器输出端。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源驱动芯片uc3842引脚图及引脚功能
电流型脉宽调制器UC3842 的主要优点：单端输出，可直接驱动双极型功率管或场效应管；管脚数量少，外围电路简单；电压调整率可达0.01%；工作频率更可高达500 kHz；启动电流小于 1 mA，正常工作电流为12 mA；欠压锁定，带滞后；锁存脉宽调制，可逐周限流；并可利用高频变压器实现与电网隔离。
它适用于无工频变压器的低于250w的小功率开关电源，其工作温度为0～+70℃，最高输入电压为36 V，具有最大电流为1 A的拉、灌输出电流。
UC3842外形图
UC3842引脚图和内部电路方框图
UC3842各引脚功能简介如下：
---1脚COMP是内部误差放大器的输出端，通常此脚与2脚之间接有反响网络，以确定误差放大器的增益和频响。
---2脚FEED BACK是反响电压输入端，此脚与内部误差放大器同向输入端的基准电压(一般为+ 2.5V)进展比较，产生控制电压，控制脉冲的宽度。
---3 脚ISENSE是电流传感端。
在外围电路中，在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻，将脉冲变压器的电流转换成电压，此电压送入3 脚，控制脉宽。
此外，当电源电压异常时，功率开关管的电流增大，当取样电阻上的电压超过1V时，UC3842就停顿输出，有效地保护了功率开关管。
---4脚RT/CT是定时端。
锯齿波振荡器外接定时电容C和定时电阻R的公共端。
---5脚GND是接地。
---6脚OUT是输出端，此脚为图滕柱式输出，驱动才能是±lA。
这种图腾柱构造对被驱动的功率管的关断有利，因为当三极管VTl截止时，VT2导通，为功率管关断时提供了低阻抗的反向抽取电流回路，加速功率管的关断。
---7脚Vcc是电源。
当供电电压低于＋16V时，UC3824不工作，此时耗电在1mA以下。
输入电压可以通过一个大阻值电阻从高压降压获得。
芯片工作后，输入电压可在+10～+30V之间波
动，低于+10V停顿工作。
工作时耗电约为15mA，此电流可通过反响电阻提供。
---8脚VREF是基准电压输出，可输出准确的+5V基准电压，电流可达50mA。
---UV3842的电压调整率可达0.01%，工作频率为500kHz，启动电流小于1mA，输入电压为10～30V，基准电压为4.9～5.1V，工作温度为0～70℃，输出电流为1A。
