柴油发电机机组安装调试方案讲课教案

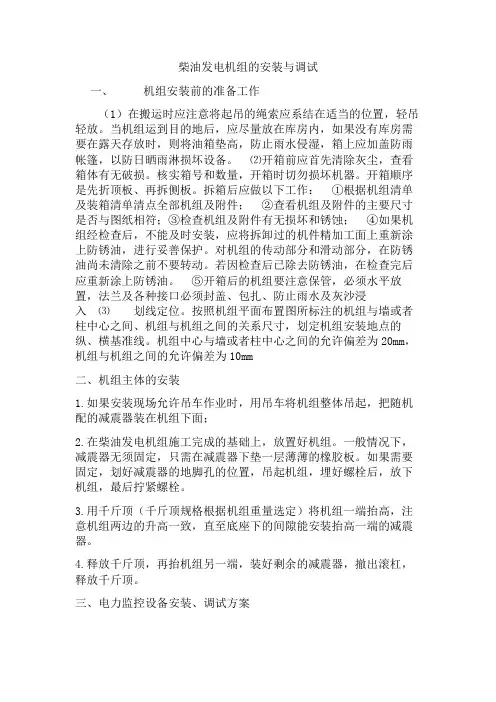

柴油发电机组的安装调试
柴油发电机组的安装与调试一、机组安装前的准备工作（1）在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。
当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。
⑵开箱前应首先清除灰尘，查看箱体有无破损。
核实箱号和数量，开箱时切勿损坏机器。
开箱顺序是先折顶板、再拆侧板。
拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。
对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。
若因检查后已除去防锈油，在检查完后应重新涂上防锈油。
⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入⑶划线定位。
按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。
机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm二、机组主体的安装1.如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配的减震器装在机组下面；2.在柴油发电机组施工完成的基础上，放置好机组。
一般情况下，减震器无须固定，只需在减震器下垫一层薄薄的橡胶板。
如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放下机组，最后拧紧螺栓。
3.用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。
4.释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。
三、电力监控设备安装、调试方案1、电力监控系统设备集中安装在控制柜中，控制柜内设备安装、协议转换、程序下载、模拟调试等在工厂中完成后发往现场。
2、控制柜安装就位后，用屏蔽双绞线以总线形式连接电力监控智能仪表和控制柜SCADA柜、电力监控箱）中通信管理机，用屏蔽双绞线连接带智能通信接口的设备和控制柜中通信管理机，所有连接都通过控制柜端子排转接，屏蔽双绞线屏蔽层接地。

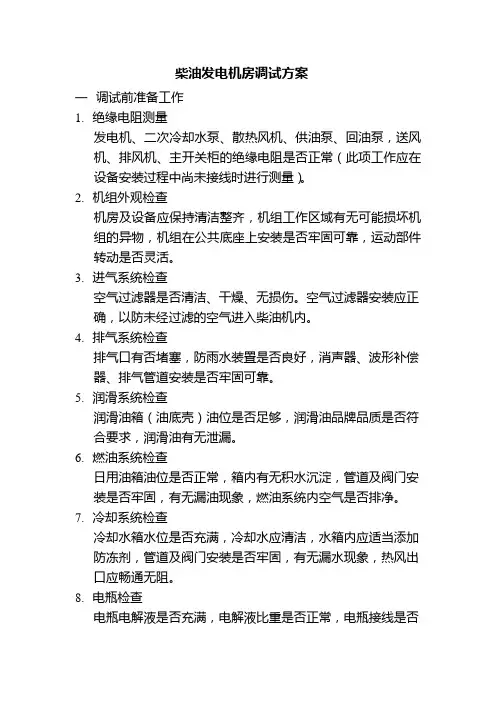

柴油发电机房调试方案
柴油发电机房调试方案一调试前准备工作1.绝缘电阻测量发电机、二次冷却水泵、散热风机、供油泵、回油泵，送风机、排风机、主开关柜的绝缘电阻是否正常（此项工作应在设备安装过程中尚未接线时进行测量）。
2.机组外观检查机房及设备应保持清洁整齐，机组工作区域有无可能损坏机组的异物，机组在公共底座上安装是否牢固可靠，运动部件转动是否灵活。
3.进气系统检查空气过滤器是否清洁、干燥、无损伤。
空气过滤器安装应正确，以防未经过滤的空气进入柴油机内。
4.排气系统检查排气口有否堵塞，防雨水装置是否良好，消声器、波形补偿器、排气管道安装是否牢固可靠。
5.润滑系统检查润滑油箱（油底壳）油位是否足够，润滑油品牌品质是否符合要求，润滑油有无泄漏。
6.燃油系统检查日用油箱油位是否正常，箱内有无积水沉淀，管道及阀门安装是否牢固，有无漏油现象，燃油系统内空气是否排净。
7.冷却系统检查冷却水箱水位是否充满，冷却水应清洁，水箱内应适当添加防冻剂，管道及阀门安装是否牢固，有无漏水现象，热风出口应畅通无阻。
8.电瓶检查电瓶电解液是否充满，电解液比重是否正常，电瓶接线是否正确，接头是否牢固，有无氧化物，电压应为24伏。
9.紧急停机开关检查按下紧急停机按扭，观察油路和风门电磁阀动作是否良好。
10.测试灯检查拨动灯光测试按扭所有测试灯均应正常显示。
最后将各按扭开关阀门置于启动准备状态进行调试。
二空载试验（10-15分钟）对机组进行手动启动观察柴油发电机组与二次冷却水泵、散热风机、机房送风机、排风机能否同时启动，机组启动后进行检查。
1.柴油发电机组运转是否稳定，转速是否平稳，引擎有无杂音。
2.涡轮增压器、燃油泵、润滑油泵、冷却水泵、充电机运转是否正常。
3.二次冷却水泵、散热风机、机房送风机、排风机运转是否正常。
4.润滑油、燃油、冷却水、排气等系统是否正常有无泄漏。
5.记录机组运行参数：转速1500 Rpm .输出电压220/380 V (相序，相电压)输出频率50 Hz充电机电压25-28 V润滑油压力45-75 Psi润滑油温度50-60 ℃冷却水温度72-82 ℃注：当出现上述任何一项情况异常均应停机检查，排除故障后再试。
柴油机的装复与调整
返 回
2．柴油机装配的基本知识
（ 1）装配时必须按照工艺、技术文件规定的工序和工作 步骤进行。 （ 2）零部件在装配前必须进行清洗和外观检查，不应有 型砂、飞边和毛刺，不得有裂纹、碰伤、锈蚀、残余密封胶 和垫片及其他缺陷。 （3）所有零部件的油道、油腔、水道及深孔应该清洁， 不能有任何残留物。 （ 4）所用零部件必须有合格证或合格标记，对旧件利用 必须进行检测，合格后才能回用。 （5）在装配时，特别注意偶件的配对记号。
（6）注意连接件、保险锁片、密封装置的特殊装配要求。 有力矩要求的部位必须按照规定的拧紧顺序和力矩要求进行 操作，拧紧具有两个以上螺栓或螺母的联接时，均按照对角 交叉次序，均匀的顺序，分两次以上拧紧，对重要的连接， 按照工艺文件规定执行。 （7）装配过程中，调整与测量参数，要按照使用说明书或 有关的维修文件与资料的规定进行。 （8）在装配过程中，如发现某个部位结构安装不合理，需 要改动时，应该征求产品厂家的意见，或经过专业技术人员 慎重商讨后进行。 （9）合理选用密封胶水。 （10）所选零部件应该是原厂家的配套件，以确保安装质 量。
1．柴油机装配必备的条件
（1）承担安装任务的单位必须具备由国家有关部门承认的维 修范围及资格。安装时必须有生产厂家批准的技术文件，如装 配工艺规程和技术标准相关文件。 （2）具备零部件或整机检测使用的有关燃油、润滑、冷却系 统的试验设备及装置。 （3）装配所需的专用工装和工具要求齐备，仪表及测量用具 要求定期检查并合格。 （4）装配场地环境应清洁干燥，采光充足，通风良好，零部 件安放架等能满足要求，并具备齐全的消防措施。 （5）主修人员必须具备一定的技术等级。 （6）装配所需的辅料、涂料及其它辅助设施符合规定要求。

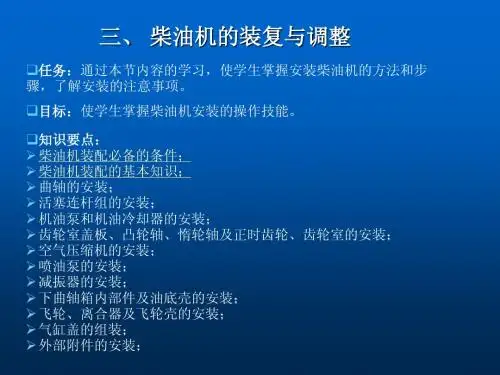

三、 柴油机的装复与调整
部队柴油发电机教案
部队柴油发电机教案教学课题:柴油发电机组授课时间:45分钟课题类型:新授课目的和要求目的:通过讲解使同志们熟练掌握柴油发电机组一些基本知识，为下一步的值勒训练打下良好的基础要求：1、严格遵守课堂纪律，严禁嘻笑打闹2、认真听讲，做好笔记，课后认真复习教学内容1、柴油发电机组的组成2、柴油发电机组的特点3、柴油发电机组的分类教学重点柴油发电机组的组成、柴油发电机组的特点教学难点柴油发电机组的特点方法手段讲授法、问答法、举例法教具和仪器电脑、投影仪一、教学内容1、引入新课作为二十一世纪的通信兵不仅需要掌握牢固的基础理论知识，而且需要攀握一定的专业知识。
作为与驾驶技术、电源技术相关联发动机知识，可以为我们掌握电源供电木领提供必要的保证，也可以为将来掌握通信专业技能提供技术支持。
内燃机是将燃料（柴油、汽油、煤气和天然气等）在其燃烧字中燃烧，把燃科所产生的热能直接转化为机械能的一种动力机械。
常见的发电机组有柴油发电机组、汽油发电机组和燃气轮机发电机组等。
内燃发电机维由发动机《柴油机、汽油机或燃气轮机等）、发电机和控制系统《包括自动检测、控制及保护装置）三大部分组成。
移动式发电机组的发动机、发电机和控制系统〈屏、箱）全部组装在一-个公共底座上，而功率较大的固定式机组的发动机和发电机装置在由钢铁煤按而成的公共底座上，并固定在专门设计的钢筋混凝土基础上，控制系统和燃油箱等设备一般与机组分开安装。
2、要求:上集中精力，认真听讲;发最思维，大胆想象。
本节课的教学重点是柴油发电机组的组成、柴油发电机组的特点，教学难点是柴油发电机组的特点。
二、柴油发电机组的组成㈠柴油发电机组结构组成柴油发电机组（简称机组）是内燃发电机组的一种，由柴油机、三相交流同步发电机和控制屏（包括自动检测、控制及保护装置）3部分组成。
（二）型号编制：由七部分组成，分别表示为1 一输出额定功率（kW）,用数字表示2—输出电流种类:G-工频；P-交流中频；S-交流双频；Z-直流3—发电机组类型：F-陆用；C-船用；Q-汽车电站；T-挂车4 一控制特征:缺位为手动；Z-自动化；S-低噪声；SZ-低噪声自动化5—设计序号，用数字表示6—变形代号，用数字表示7 —环境特征:缺位为普通型；TH-湿热带型举例(D500GFZ:表示500KM交流工频、陆用、自动化发电机组(2)50GF2T :表示50千瓦交流工频发电机组第2种型式、第一次变形(3)200GFS3:表示200KW交流工频、陆用、低噪声、设计序号为3的柴油发电机组。
柴油发电机安装、调试、验收方案
柴油发电机安装、调试、验收方案第一节：产品制造、安装一、柴油发电机（一）发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。
基础表面应无裂缝、空洞、露筋和掉角现象。
根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。
（二）主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。
使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。
必须在地脚螺栓拧紧前完成找平作业。
采用楔铁找平时，应将一对楔铁用点焊焊住。
主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。
（三）排气、燃油冷却系统安装排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。
机组与排烟管之间连接的波纹管不能受力，排烟管外侧包一层保温材料。
燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、风机、仪表和管道的安装。
正确安装机组和储油罐位置，对储油罐的焊缝质量进行认真检查。
（三）电气设备的安装发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调压。
柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。
二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标准。
（四）接地线安装将发电机的中性线（工作零线）与接地母线用专用接地线及螺母连接，螺栓防松装置齐全，并设置标识。
应急柴油发电机房下列导电金属应做等电位联结：1.应急柴油发电机组的底座；2.日用油箱支架；3.金属管，如水管、采暖管、通风管道等；4.钢门（窗）框、百叶窗、有色金属窗框架等；5.在墙上固定消声材料的金属固定框架；6.配电系统PE（或PEN）线。
柴油发电机组吊装安装、调试方案
For personal use only in study and research; not for c o m m e r c i a l u s e 柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机，发电机常载功率为300KW，燃油消耗量:83L/h，尺寸（长×宽×高）：3490×1266×1830mm。
二、工地的准备工作：发电机设备到达现场后，开箱检查，确认无误后用25T吊车吊运至现场开阔场地，下垫枕木，用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件，墙体砌筑最后一面墙砌筑之前进行吊装（土建砼设备基础已施工完毕，并超过保养期，设备基础尺寸准备无误）。
1、机具的准备：25T汽车吊一辆10T吊带4根。
滚杠20根（每根2.5米）手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠，方木等用具。
2、现场机具设备安排：（1）认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
（2）确定好吊装锚点的位置设置。
三、设备吊装：1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。
3、柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。
2、请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中，必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。
五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。
柴油发电机机组安装调试方案
柴油发电机机组安装调试方案柴油发电机组(250KW)安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。
本方案主要描述发电机安装就位及安装调试工作。
一、发电机组安装1、发电机组就位前检查混凝土基座，要求混凝土基座距地高度不得小于0.2米。
混凝土强度符合设计100%要求。
按照设备要求安装相应的减震装置、接地装置焊接可靠。
2、进排风消声器安装时要与墙壁密封，并固定可靠。
在消声器室外安装防雨百叶。
3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。
4、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。
二、发电机母线槽的安装：1、按照设计，母线槽采用630A密集型封闭母线槽。
安装高度大于2.6米。
采用专用吊架安装。
支架间距不得大于2米。
2、母线槽连接牢固可靠。
绝缘测试值大于50兆欧。
3、母线槽和配电柜连接牢固可靠，接地跨接符合规范要求。
母排颜色和配电柜主触头颜色相序相同。
三、开机前准备1、发电机所有系统已经检查完毕。
接地良好。
2、按规定设置灭火器、黄沙消防器材。
3、发电机房内其他土建、消防等工作全部完成。
不在进行动火、切割等作业。
4、上述工作完成后，上报建设、监理，待批准后加注柴油。
四、柴油发电机组电气调试方案1、发电机本体调试用10000V兆欧表测量的绝缘电阻应大于0.5M。
测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。
五、发电机保护回路的整组试验1、发电机投运前试验发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。
发电机输出电压的出线标识与母线相序相符。
2、调节发电机的频率，满足50HZ标准要求。
额定380V的电压，上限为380+380X7%=406.6V，下限为380-380X7%=353.4V。
六、机组试运行调试。
发电机拼装教学设计方案
1. 知识目标：- 了解发电机的原理和结构。
- 掌握发电机的核心部件及其功能。
- 熟悉发电机的组装流程和注意事项。
2. 技能目标：- 学会正确拆装发电机。
- 提高动手操作能力。
- 培养团队合作精神和问题解决能力。
3. 情感目标：- 增强学生对科学技术的兴趣。
- 培养学生的耐心和细心。
- 提高学生的责任感和成就感。
二、教学内容1. 发电机的基本原理2. 发电机的结构组成3. 发电机核心部件的功能4. 发电机的组装步骤5. 安全操作与注意事项三、教学对象初中或高中学生，具备一定的物理知识基础。
四、教学时间2课时1. 发电机模型或实物2. 组装工具（螺丝刀、扳手等）3. 安全防护用品（手套、护目镜等）4. 教学PPT或视频5. 学生分组名单六、教学过程第一课时：理论讲解与示范1. 导入：通过展示发电机模型或图片，激发学生的兴趣。
2. 知识讲解：- 发电机的基本原理：电磁感应原理。
- 发电机的结构组成：定子、转子、端盖、轴承、线圈等。
- 发电机核心部件的功能：线圈产生电磁场，转子转动切割磁力线产生电流。
3. 示范组装：- 教师示范发电机的组装过程，重点讲解每一步的操作要点和安全注意事项。
4. 学生提问与解答：- 学生提问关于发电机组装过程中的疑问，教师进行解答。
第二课时：分组实践与指导1. 分组：- 将学生分成若干小组，每组4-6人。
2. 实践操作：- 每组领取发电机模型和组装工具，按照教师示范的步骤进行组装。
- 教师巡回指导，解答学生在组装过程中遇到的问题。
3. 安全教育：- 强调操作安全，提醒学生正确使用工具，注意个人防护。
4. 组装完成与检查：- 每组完成组装后，进行自检和互检，确保发电机能够正常工作。
- 教师检查各组的组装质量，给予评价和指导。
5. 总结与反思：- 各组分享组装过程中的心得体会，总结经验教训。
- 教师总结本次课程的主要内容，强调安全操作的重要性。
七、教学评价1. 学生组装完成情况。
柴油发电机课程设计
柴油发电机课程设计一、教学目标本课程旨在让学生了解柴油发电机的基本原理、结构、工作流程及其应用，掌握柴油发电机的操作和维护方法，培养学生对机械设备的认知能力和实践操作能力。
1.了解柴油发电机的基本原理、结构和主要部件；2.掌握柴油发电机的工作流程和操作方法；3.知道柴油发电机的应用领域和优缺点。
4.能够正确操作柴油发电机；5.能够对柴油发电机进行简单的维护和故障排除；6.能够分析柴油发电机的工作状态和性能。
情感态度价值观目标：1.培养学生对柴油发电机的兴趣，激发学生学习机械设备的热情；2.培养学生动手实践的能力，提高学生解决问题的自信心；3.使学生认识到柴油发电机在现代社会中的重要作用，培养学生对能源和环境的责任感。
二、教学内容本课程的教学内容主要包括柴油发电机的基本原理、结构、工作流程及其应用。
1.柴油发电机的基本原理：介绍内燃机的工作原理，柴油发电机的工作过程，柴油的燃烧特性等；2.柴油发电机的结构：讲解发电机的主要部件，如气缸、活塞、曲轴、连杆、涡轮增压器等；3.柴油发电机的工作流程：详细解析发电机的工作流程，包括进气、压缩、燃烧、排气等阶段；4.柴油发电机的应用：介绍柴油发电机在各个领域的应用，如电力、通信、交通等。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：通过教师的讲解，使学生了解柴油发电机的基本原理、结构和操作方法；2.讨论法：学生进行分组讨论，培养学生的团队协作能力和问题分析能力；3.案例分析法：分析实际案例，使学生了解柴油发电机在实际应用中的优缺点；4.实验法：安排实验课程，让学生亲自动手操作柴油发电机，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的柴油发电机教材，为学生提供系统的理论知识；2.参考书：提供相关领域的参考书籍，帮助学生拓展知识面；3.多媒体资料：制作课件、视频等多媒体资料，增强课堂教学的趣味性；4.实验设备：准备柴油发电机实验设备，让学生亲身体验柴油发电机的工作过程。
柴油发电机组吊装安装、调试方案
柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机，发电机常载功率为300KW，燃油消耗量:83L/h，尺寸（长×宽×高）：3490×1266×1830mm。
二、工地的准备工作：发电机设备到达现场后，开箱检查，确认无误后用25T吊车吊运至现场开阔场地，下垫枕木，用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件，墙体砌筑最后一面墙砌筑之前进行吊装（土建砼设备基础已施工完毕，并超过保养期，设备基础尺寸准备无误）。
1、机具的准备：25T汽车吊一辆10T吊带4根。
滚杠20根（每根2.5米）手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠，方木等用具。
2、现场机具设备安排：（1）认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
（2）确定好吊装锚点的位置设置。
三、设备吊装：1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。
3、柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。
2、请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中，必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。
五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。
4、各级领导及施工员在任何情况下不违章指挥，在安排生产的同时，必须保证安全，有可靠的措施并已经解决落实。
柴油发电机机组安装调试方案
柴油发电机机组安装调试方案一、安装前准备工作1.做好施工准备在安装柴油发电机机组之前，必须进行现场勘测，确保有足够的空间和周围环境符合安装要求。
同时，还要准备好所需的施工工具和仪器设备。
2.准备安装所需的材料和零件根据柴油发电机机组的要求，准备好所需的安装材料和零件，例如螺栓、垫片、接线等。
3.检查设备及配件在进行安装之前，要对柴油发电机机组及其配件进行检查，确保设备和配件完好无损。
4.制定安全措施在安装过程中，要根据施工环境和现场条件，制定相应的安全措施和施工方案，确保安装工作的安全进行。
二、安装步骤1.安装底座和机组首先要进行机组底座的安装，确保底座水平、牢固。
然后将机组放置在底座上，使用螺栓和垫片将机组与底座连接。
2.安装散热器和排气管根据机组的要求，安装好散热器和排气管，确保气流通畅、散热效果良好。
3.安装连杆和传动系统安装连杆和传动系统，确保连接和传动的准确性和可靠性。
4.连接冷却液管道和燃油管道连接好冷却液管道和燃油管道，确保流程畅通、密封性好。
5.连接电气线路根据机组的要求，连接好电气线路，确保接线正确、安全可靠。
6.安装控制系统和监测仪器安装好机组的控制系统和监测仪器，确保机组的运行和监测能够正常进行。
三、调试步骤1.调试机组启动机组，进行初步调试。
检查机组的运行是否正常，包括发电机的输出功率和频率是否正常。
2.调试传动系统检查传动系统的运行是否正常，包括发动机的转速和传动装置的工作情况。
3.调试冷却系统检查冷却系统的运行是否正常，包括冷却液的循环和温度控制。
4.调试燃油系统检查燃油系统的运行是否正常，包括燃油供给和燃油消耗等。
5.调试电气系统检查电气系统的运行是否正常，包括电气线路的接触是否良好、控制系统的正常工作等。
四、安全措施1.严格遵守安全操作规程，确保施工人员的人身安全。
2.在进行机组安装和调试过程中，要对电源进行合理的接地，确保电气安全。
3.使用合适的工具和设备进行施工，确保操作的准确性和安全性。
柴油发电机组调试方案
柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备，广泛应用于建筑工地、野外施工、应急备用电源等场合。
为确保柴油发电机组的正常运行和高效发电，需要对其进行调试。
本文将详细介绍柴油发电机组调试的方案和步骤。
2. 调试前准备工作在进行柴油发电机组的调试之前，应先做好准备工作，包括但不限于以下几个方面：2.1 材料准备准备好调试所需的工具、仪器和相关配件，如扳手、电压表、电流表、接线端子等。
2.2 调试环境准备确保调试环境的安全和适宜性，包括通风良好、无明火、无易燃物等。
2.3 操作手册准备熟悉并准备好相应的操作手册，包括柴油发电机组的安装手册、使用手册和维护手册等。
3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面：3.1 机组外观检查检查机组外观是否完好，包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。
3.2 机组内部检查打开机组的外罩，检查内部的关键部件，包括柴油机、发电机、控制器等，确保其无损坏或松动。
3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通，需要排空管道中的空气和杂质，并确保燃油箱中的燃油充足。
3.4 电气系统调试接通电源后，检查电缆的接线是否正确，并通过电压表和电流表等仪器，检测电压和电流是否稳定。
3.5 启动发动机按照操作手册的要求，启动柴油发动机，并在启动过程中观察和记录发动机的工作状态。
3.6 负载调试连接负载设备，如灯具、电动工具等，调整负载的大小，观察柴油发电机组在不同负载下的电压和电流的稳定性。
3.7 性能检测根据操作手册的要求，对柴油发电机组的性能进行检测，包括输出功率、输出电压、频率等参数的测量和记录。
4. 调试注意事项在进行柴油发电机组调试时，需要注意以下几点：•严格按照操作手册的要求进行调试，不得随意更改设备的设置和参数。
•保持调试环境的安全性，注意防火防爆措施，并避免长时间工作造成设备过热。
•在调试过程中，及时记录调试结果和发现的问题，便于后续的维护和改进。
柴油发电机机组安装调试方案
柴油发电机机组安装调试方案柴油发电机组(250KW)安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。
本方案主要描述发电机安装就位及安装调试工作。
一、发电机组安装1、发电机组就位前检查混凝土基座，要求混凝土基座距地高度不得小于0.2米。
混凝土强度符合设计100%要求。
按照设备要求安装相应的减震装置、接地装置焊接可靠。
2、进排风消声器安装时要与墙壁密封，并固定可靠。
在消声器室外安装防雨百叶。
3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。
4、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。
二、发电机母线槽的安装：1、按照设计，母线槽采用630A密集型封闭母线槽。
安装高度大于2.6米。
采用专用吊架安装。
支架间距不得大于2米。
2、母线槽连接牢固可靠。
绝缘测试值大于50兆欧。
3、母线槽和配电柜连接牢固可靠，接地跨接符合规范要求。
母排颜色和配电柜主触头颜色相序相同。
3、开机前准备1、发电机所有系统已经检查完毕。
接地良好。
2、按规定设置灭火器、黄沙消防器材。
3、发电机房内其他土建、消防等工作全部完成。
不在进行动火、切割等作业。
4、上述工作完成后，上报扶植、监理，待批准后加注柴油。
四、柴油发机电组电气调试方案1、发电机本体调试用V兆欧表测量的绝缘电阻应大于0.5M。
测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2%。
五、发机电保护回路的整组试验1、发机电投运前试验发机电出口开关断开，一切投入，发机电升压至空载额定电压，在母线与发机电输出电压两侧进行核相试验。
发机电输出电压的出线标识与母线相序相符。
2、调节发电机的频率，满足50HZ标准要求。
额定380V 的电压，上限为380+380X7%=406.6V，下限为380-380X7%=353.4V。
六、机组试运行调试。
1、机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车，检查机组的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转速自动和手动控制是否符合要求。
柴油发电机组调试方案
柴油发电机组调试方案一、调试前准备工作柴油发电机组的调试是确保其正常运行和高效发电的重要环节。
在进行调试之前，需要做好以下准备工作。
1. 检查设备完好性：检查发电机组的各个部件是否完好，包括柴油机、发电机、控制系统等。
确保设备无损坏或异常磨损。
2. 检查供电：检查发电机组的供电情况，确保其接入电力系统，并具备正常的电源供应。
3. 环境检查：确认发电机组工作环境是否符合要求，包括通风良好、无易燃物品、无大量尘土等。
二、调试步骤1. 连接设备：将发电机组与电力系统进行连接，确保连接线路正确无误。
根据电路图连接导线。
2. 检查系统参数：检查控制系统的参数设置，确保各项参数与运行要求一致。
包括额定转速、电压设定、频率设定等。
3. 发动机启动：按照发动机操作手册中的步骤正确启动柴油发动机，观察启动过程中是否有异常情况出现。
4. 稳定运行：等待发动机达到稳定运行状态，检查转速、电压和频率是否在正常范围内。
5. 负载测试：逐步增加负载，观察发电机组在不同负载条件下的工作情况。
记录并检查发电机组的输出功率、电压和频率是否稳定。
6. 故障排除：如果在调试过程中发现问题，要及时进行故障排除。
检查故障原因并修复，确保发电机组可以正常运行。
7. 调整参数：根据测试结果和实际需求，调整发电机组的参数。
根据实际情况调整转速、电压和频率等参数，以满足用户需求。
三、安全注意事项在进行柴油发电机组调试时，需要注意以下安全事项，确保人员和设备的安全。
1. 人身安全：操作人员必须佩戴好个人防护装备，包括安全帽、防护鞋、防护眼镜等。
确保操作人员的人身安全。
2. 灭火设备：调试现场应配备灭火设备，确保一旦发生火灾，可以及时灭火。
3. 注意通风：调试现场应保持良好的通风，排除尾气和燃烧产物。
4. 严禁吸烟：调试现场严禁吸烟，防止引发火灾事故。
5. 严禁酒后操作：操作人员应保持清醒状态，严禁酒后操作发电机组。
四、调试结果与记录在完成柴油发电机组的调试后，需要对调试结果进行记录，并进行评估。
柴油发电机组调试方案
柴油发电机组调试方案一、准备工作1.确认发电机组的安装位置，保证有足够的空间和通风条件。
2.确认柴油发电机组的供电电源和电器线路，并进行必要的电气接线工作。
3.安装排气管道和冷却系统，确保热气和废气的排放通畅。
4.加注燃油和冷却液，检查油位和冷却液位是否达到标准要求。
5.检查发电机组的机械部件和电气设备是否完好，有无松动和损坏现象。
二、机械调试1.检查柴油发动机各部位的润滑油和冷却液是否正常，确保油液的流动畅通。
2.检查风扇和冷风罩是否安装正常，风扇转动是否灵活。
3.检查曲轴、连杆、活塞、气门等部件的间隙是否符合要求，调整必要的间隙。
4.启动柴油发动机，检查各传动装置和运动部件是否正常，有无异常声音和异味，确保运转平稳。
三、电气调试1.连接柴油发动机和电力系统的电气线路，确保接线正确并牢固。
2.检查发动机电源开关和控制面板的电源输入和输出是否正常。
3.启动柴油发电机组，检查电流、电压、功率因素、频率等参数是否正常，调整发电机的输出电压和频率至标准范围内。
4.检查自动切换开关的功能是否正常，确认其在停电时能够自动切换至发电机组供电模式。
5.检查紧急停机装置的功能是否正常，确认能够在紧急情况下及时切断电源。
四、试运行和调整1.试运行柴油发电机组，观察参数和指示器是否正常，记录运行状态和性能数据。
2.根据试运行数据，进行必要的调整，如调整燃油喷射量、冷却液流量，以提高柴油发动机的效率和性能。
3.检查发电机组的噪声和振动是否在正常范围内，如有异常情况，进行必要的调整和维修。
4.检查排放气体是否符合环保要求，根据需要进行废气处理装置的调试和安装。
五、记录和整理1.记录柴油发电机组的调试数据和调整结果，用于后续的日常维护和运行管理。
2.整理柴油发电机组的相关资料和技术文件，确保能够及时修复故障和进行日常维护。
以上是柴油发电机组的调试方案，通过逐步检查和调整，可以确保发电机组的正常运行，提高发电效率，延长设备使用寿命。
柴油发电机组吊装安装调试方案
柴油发电机组吊装安装调试方案1柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机，发电机常载功率为300KW，燃油消耗量:83L/h，尺寸（长×宽×高）：3490×1266×1830mm。
二、工地的准备工作：发电机设备到达现场后，开箱检查，确认无误后用25T吊车吊运至现场开阔场地，下垫枕木，用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件，墙体砌筑最后一面墙砌筑之前进行吊装（土建砼设备基础已施工完毕，并超过保养期，设备基础尺寸准备无误）。
1、机具的准备：25T汽车吊一辆10T吊带4根。
滚杠20根（每根2.5米）手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠，方木等用具。
2、现场机具设备安排：（1）认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
（2）确定好吊装锚点的位置设置。
三、设备吊装：1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干，使其和柴油发电机的基础座找平。
3、柴油发电机吊入后，可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护，必要时可加胶皮，木板等进行保护。
2、请注意不要将设备损坏，因柜上指示灯，开关等全部为明装，不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中，必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录，零散备件应注意保管，发现问题及时汇报。
五、设备吊装安全措施：1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员，在进场前必须进行安全教育，并组织书面考试，考试合格后方可进场工作。
4、各级领导及施工员在任何情况下不违章指挥，在安排生产的同时，必须保证安全，有可靠的措施并已经解决落实。
柴油发电机组调试方案
柴油发电机组调试方案1．目的1.1 为使应急柴油发电机组能正常投入使用.2．适用范围2.1应急柴油发电机组在用户现场的调试.3．启动前的准备3.1清理设备3.2 检查发电机组外观.注意水箱护罩与扇叶不能碰擦.如有此情况.应查明原因.并解决,(一般可能是由于地基不平造成的故障) .3.3检查机组各项安装是否符合规范.各安装接口螺钉是否紧固.开关电缆联接螺钉是否紧固.排烟管联接是否紧固.如没有.紧固.3.4检查机组本身电气线路及机组上螺钉是否有松动情况.如有.紧固.3.5打开水箱顶部盖子(逆时针旋转盖子为打开).加满蒸馏水(注意在放水口排气).再盖上盖子(顺时针旋转盖子为关上) .3.6在机组上加机油口处加入专用机油.检查机油油位.机油位应到油标尺的L与H刻度之间.一般在H刻度(机组出厂前已进行测试.所以机油滤内有机油.不需另加) .3.7检查燃油箱内燃油位.油位至少高于油箱出油管.并对油路进行排空.以便机组容易启动。
3.8检查空气滤清器阻尼指示器.确保进气畅通.3.9检查确保没有冷却液.燃油或润滑油泄漏现象.3.10给两个或一个电池(根据机组情况而定)加电池标准液.打开电池盖.每个孔不要加的太满.从侧面看电池上应有上下限标记.一般至上限,(注意:一定要用电池标准液.也即电池原液.而不是电池补充液) .3.11电池联接.先联接一个电池的正极至另一个电池的负极.然后再联接电池上空余正极至启动马达上正极接线柱.空余负极至启动马达负极接线柱(联接负极前.先用负极碰马达上负极联接线柱.根据火花.观察有否短路情况) .注:电池接线头有“+"“-"之分.“+"的要大一些.上面有标记.3.12自启动信号线联接:在低压配电柜给出的市电常开触点两端(此端子上无其它联线).联接两根信号线.信号线的联至发电机组用户端子排上远程启动端子.4. 发电机组运行4.1手动启动4.1.1发电机组上控制箱旁边断路器打至关的位置.手动启动发电机组.见操作说明。
柴油发电机组调试方案
柴油发电机组调试方案准备工作：1.根据发电机组的参数和规格，准确地选择并携带必要的测试工具和设备，包括万用表、电流表、电压表、功率因数表、噪音测量仪、温度计等；2.确保所需的燃料和润滑油的足够供应，并检查燃油和润滑油的质量和清洁度；3.检查发电机组的机械部件，确保其完好无损，清洁，并进行必要的维护和保养；4.对于新购买的发电机组，必须进行初始安装和摆正，确保其基础牢固稳定，并消除任何不平衡和振动。
调试步骤：1.检查发电机组的机械部件，确保所有传动零件正确安装，并进行必要的润滑；2.检查发电机组的电气部件，确保所有电缆和连接器正确连接，并检查电气绝缘的质量；3.检查燃油系统，确保其畅通无阻，可靠供应燃油，并检查燃油喷射器的喷射质量；4.检查冷却系统，确保冷却水循环良好，并检查冷却液的温度和压力；5.连接发电机组到电网，确保电网的电压和频率与发电机组的参数匹配；6.启动发电机组，注意观察发电机组的起动过程，检查机械部件和电气部件的工作是否正常；7.使用万用表等测试工具，检查发电机组的电气参数，包括电压、电流、频率、功率因数等，确保其符合设计参数；8.使用噪音测量仪，测量发电机组的噪音水平，并根据需要进行噪音隔离和降噪处理；9.检查发电机组的燃油消耗情况，以及冷却水的温度和压力，确保其在正常范围内；10.运行发电机组一段时间后，进行停机，检查发电机组是否存在任何机械故障或电气故障；11.完成调试后，根据需要进行必要的维护和保养，清洁机械部件和电气部件，更换燃油和润滑油，并记录调试结果和发现的问题和解决方案。
安全注意事项：1.在调试过程中，要严格按照操作规程和注意事项，避免过度使用或错误使用测试工具和设备；2.在进行高电压和高电流测量时，务必注意安全，戴好绝缘手套和安全眼镜；3.在进行润滑油更换和燃油加注时，要避免漏油和溅油，防止油污污染环境；4.在进行高温检查时，注意防烫，必要时佩戴耐高温手套和隔热服装；5.如果发现任何异常情况或有危险因素存在，立即停止调试工作，并采取相应措施加以解决。
柴油发电机组调试PPT学习教案
机组启动
重要！在一个未能正常工作的系统中连续启动，将会引起未燃烧气体积聚在排气系统中，有 潜在爆炸危险。
警告！机组必须由取得资格及有经验的技术人员进行负载接驳和使用操作。 重要！禁止机组带载启动
科泰电源设备（上海）有限公司
COOLTECH POWER(SHANGHAI)LTD.
第17页/共34页
令信号线 如果配置远程监控系统，则除了接上上述控制线外，还需引一条
电话线进控制屏，控制室端接上MODEM，连上另一条电话线并 安装监控软件
科泰电源设备（上海）有限公司
COOLTECH POWER(SHANGHAI)LTD.
第5页/共34页
开机前准备工 作 3.加蓄电池原液
科泰电源设备（上海）有限公司
保持机组的负载不要超出额定值
科泰电源设备（上海）有限公司
COOLTECH POWER(SHANGHAI)LTD.
第27页/共34页
机组的运行
小心！机组不允许有超过半小时以上的连续空载或低于30%负载运转，以防机组发生润滑油 泄漏现象。
危险！严禁在机组运转时拆卸机组任何零部件！ 危险！不要把手伸到风扇防护罩以下和其它有相对运动的任何部位！ 警告！不要试图手试机组排气管、涡轮增压器，高温冷却液、加热器等高温表面，会有被灼
机组启动
用手动输油泵连续地泵油，直感到有泵油阻力、喷油器发出清脆的吱吱声，且放出困在燃油 过滤系统中的空气；
启动：把锁匙从“STOP”转到“RUN” 位置，再经此位置转到“START”位，可启动机组，当 机组正常着车后，应立即松手，让锁匙自动回复到“RUN”位。
如果机组不能实现正常着车，则启动时间不要超过5~7秒。保持每次间隔10秒左右，钥匙要 完全复位到“STOP”。如果连续启动了3次仍未能实现正常着车，则要停下来检查机组未能正 常着车的原因，或可查看《柴油机手册》。在确保机组故障已经排除后，把钥匙重新转到启 动位置，启动柴油发电机组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机机组安装
调试方案
柴油发电机机组安装调试方案
本工程柴油发电机组安装在地下室发电机房，主要由柴油发电机组、日用油箱、事故油箱、事故排油泵、进风消声器、排风消声器、油管系统、排烟系统和电气系统组成。
在地下室设备吊装就位方案中已经描述了主要设备的进场、验收、开箱、吊装、就位等方案。
本方案主要描述发电机就位后的安装调试工作。
一、发电机组安装
1、发电机组就位后按照设备要求安装相应的减震装置、接地装置。
2、进排风消声器安装时要与墙壁密封，并固定可靠。
在消声器室外安装防雨百业。
3、油管安装前要保证管道内壁清洁，油箱、管道、阀门等部件均需要可靠接地。
4、管道法兰密封垫采用石墨金属缠绕垫片。
5、烟道、烟道消声器、烟道膨胀节要固定牢固，膨胀节和消声器设置弹簧吊架。
二、开机前准备
1、发电机所有系统已经检查完毕。
接地良好。
2、按规定设置灭火器、黄沙消防器材。
3、发电机房内其他土建、消防等工作全部完成。
不在进行动火、切割等作业。
4、上述工作完成后，回报管理公司、监理公司，待批准后加注柴油。
三、柴油发电机组电气调试方案
1、发电机本体调试
用10000V兆欧表测量的绝缘电阻应大于0.5M。
测量的直流电阻换算至发电机出厂试验同温度下的电阻误差应小于2% 。
2、发电机保护回路的整组试验
四、发电机投运前试验
发电机出口开关断开，全部投入，发电机升压至空载额定电压，在母线与发电机输出电压两侧进行核相试验。
发电机输出电压的出线标识与母线相序相符。
五、机组试运行调试。
1、机组空负荷运行：用机组的启动装置手动启动柴油发电机无负荷试车，检查机组
的转动和机械传动有无异常，供油和机油压力是否正常，冷却水温是否过高，转
速自动和手动控制是否符合要求。
如发现问题，及时解决。
2、柴油发电机无负荷试车合格后，再进行检查机身和轴承的温升；只有机组空载试
验合格，才能进行带负荷试验。
3、检测机组的保护性能：采用仪器分别模拟发出机油压力低、冷却水温高、过电
压、等信号，机组应立即启动保护功能，并进行报警。
4、采用相序表对市电与发电机电源进行核相，相序应一致。
5、机组带负荷试验：机组在额定转速下发电，检查机组带负荷运行时各主要指标。
分别在25%负荷运行1小时、50%负荷运行1小时、75%负荷运行2小时和100%负荷运行0.5小时，测试结果应符合机组设计要求。
6、机组满负荷试验：进行满负荷状态下机组的各项性能试验，根据要求完成机组满
负荷运行时间。
7、与系统的联动调试：人为切断市电电源，主用机组应能在设计要求的时间内自动
启动并向负载供电。
恢复市电，机组自动停机。
8、试运行验收：对受电侧的开关设备、自动或手动和保护装置等进行试验，试验合
格后，按设计的备用电源使用分配方案，进行负荷试验，机组和电气装置连续运
行无故障。
方可交接验收。
