电子线路中使用继电器的注意事项
时间继电器的用法

时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置,它能够在设定的时间内控制电器的启动和停止。
时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。
本文将介绍时间继电器的原理、用途、安装方法以及注意事项,帮助读者更好地了解和使用时间继电器。
一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。
其原理是利用控制电源和计时装置来控制开关触点的通断,从而实现对电器设备的启动和停止。
时间继电器通常由计时模块、控制模块和输出模块组成,计时模块负责设定时间参数,控制模块负责根据时间参数控制开关状态,输出模块则负责驱动被控制的电器设备。
二、时间继电器的用途1. 工业控制:在工业自动化生产线上,时间继电器可以用来控制设备的启动和停止时间,实现生产过程的自动化。
2. 电力系统:时间继电器可以用来控制电力系统中的开关设备,如定时开关、定时报警等功能。
3. 安防系统:在安防监控系统中,时间继电器可以用来控制摄像头、警报器等设备的启动和停止,定时录像、定时报警等功能。
4. 家用电器:一些家用电器如洗衣机、烘干机等也会配备时间继电器,以实现定时启动和停止的功能。
三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数,选择合适的安装位置。
2. 将时间继电器的控制电路与被控制设备的电路连接,通常需要连接控制电源、输入信号、输出信号等线路。
3. 对时间继电器进行电源接线和调试,设置相应的参数,确认工作正常后进行固定安装。
四、时间继电器的注意事项1. 在安装和使用时间继电器时,需要严格按照产品说明书的要求进行操作,避免因操作不当导致设备故障或安全事故。
2. 定期对时间继电器进行维护检查,保持设备的正常运行状态。
3. 如果时间继电器工作异常或有故障现象,应及时停止使用并寻求专业人士进行维修。
在使用时间继电器时,用户应了解其原理和使用方法,合理设置工作参数,正确安装,并根据需要进行维护保养,确保时间继电器的正常运行,为各项工作提供准确可靠的时间控制。
如何正确使用电路中的继电器

如何正确使用电路中的继电器继电器是一种常用的电子元件,用于在电路中控制较大功率的电器设备。
正确使用继电器可以提高电路的可靠性和安全性。
本文将介绍如何正确选择和使用电路中的继电器。
一、继电器的基本原理继电器是一种电磁装置,由电磁铁和触点组成。
当电磁铁受到控制信号激励时,会产生磁场,从而吸引触点闭合或断开。
继电器常见的两种触点类型是常开(Normally Open,NO)和常闭(Normally Closed,NC)。
当继电器处于未激励状态时,NO触点断开,NC触点闭合;当继电器受到激励时,NO触点闭合,NC触点断开。
根据不同需求,可以选择适合的触点类型。
二、正确选择继电器的参数1. 额定电压(Rated Voltage):继电器的额定电压应与电路中的控制信号电压匹配。
通常有多种可选额定电压,在选择时应根据具体使用情况和电路要求进行判断。
2. 额定电流(Rated Current):继电器的额定电流应比被控制设备的工作电流大,以确保继电器可以正常工作并承受额定负荷。
3. 触点类型(Contact Type):根据电路要求选择适合的触点类型。
如果需要在断开控制信号时,打开一个电路,应选择常闭触点;如果需要在激励控制信号时,关闭一个电路,应选择常开触点。
4. 额定功率(Rated Power):继电器的额定功率应与被控制设备的功率匹配。
如果被控制设备功率过大,则需要选择功率更高的继电器。
5. 继电器的尺寸和安装方式:根据应用场景选择合适的继电器尺寸和安装方式,确保继电器能够正确安装和连接。
三、正确连接继电器到电路中1. 继电器的线路接法(Circuit Connection):正确连接继电器线路是使用继电器的基础。
一般继电器上标有电源、控制信号和触点的引脚,在连接时应按照正确的引脚连接方式进行。
2. 使用合适的继电器座(Socket):使用继电器座可以简化继电器的连接,并便于更换和维修。
在选择继电器座时,要确保座与继电器匹配,并正确插入引脚。
继电器的选型和应用(一)

继电器的选型和应用(一)
继电器是一种常用的电子器件,广泛应用于许多电路中。
选用合适的
继电器对电路的稳定性和可靠性有很大影响。
下面将介绍继电器的选
型和应用。
一、继电器的选型
1.电流大小:继电器的最大电流应比负载的额定电流大,通常选择标
称电流的1.2-1.5倍。
2.电压等级:继电器的额定电压应大于电路系统的峰值电压。
同时,
也要考虑电路中存在的干扰电压和过电压等问题。
3.触点形式:继电器的触点形式有常开、常闭和交流触点等,根据需
要选择不同的触点形式。
4.接口类型:继电器的接口形式分为直插式、插座式和PCB焊接式等,需要根据电路的连接方式来选择合适的接口类型。
5.可靠性:在选择继电器时,需要考虑到其寿命、接触抗擦性能、温
度范围和抗震动能力等,以保证继电器的长期稳定运行。
二、继电器的应用
1.电力系统中,用于继电保护和线路控制等。
2.电子设备中,用于控制和开关电路中的信号。
3.自动化控制系统中,用来控制和开关电机、电磁阀等负载。
4.家电中,用于控制电器的开关和计时等功能。
5.安防系统中,用于控制门禁、闸机等设备。
需要注意的是,继电器在使用时应注意其工作环境温度和湿度的影响,防止过电压和过流的损坏以及触点的氧化和烧结等问题。
合理选用继
电器并正确使用,可以提高电路系统的可靠性和稳定性。
总之,继电器的选型和应用需要综合考虑电路的实际情况,选择合适的规格和型号,以确保电路的稳定性和可靠性。

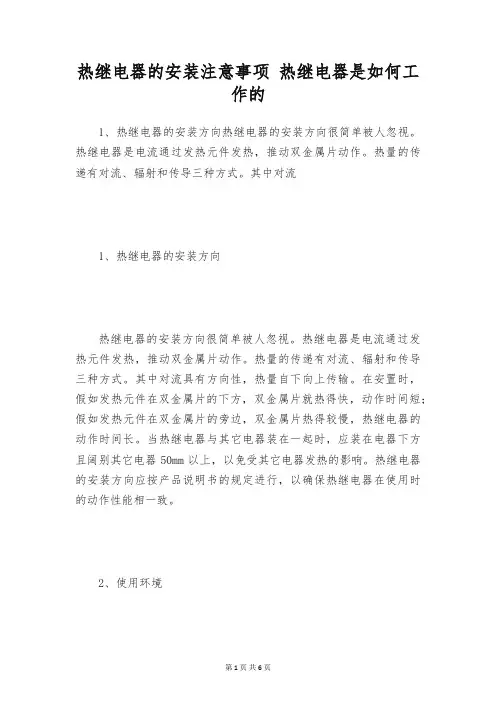

热继电器的安装注意事项 热继电器是如何工作的

热继电器的安装注意事项热继电器是如何工作的1、热继电器的安装方向热继电器的安装方向很简单被人忽视。
热继电器是电流通过发热元件发热,推动双金属片动作。
热量的传递有对流、辐射和传导三种方式。
其中对流1、热继电器的安装方向热继电器的安装方向很简单被人忽视。
热继电器是电流通过发热元件发热,推动双金属片动作。
热量的传递有对流、辐射和传导三种方式。
其中对流具有方向性,热量自下向上传输。
在安置时,假如发热元件在双金属片的下方,双金属片就热得快,动作时间短;假如发热元件在双金属片的旁边,双金属片热得较慢,热继电器的动作时间长。
当热继电器与其它电器装在一起时,应装在电器下方且阔别其它电器50mm以上,以免受其它电器发热的影响。
热继电器的安装方向应按产品说明书的规定进行,以确保热继电器在使用时的动作性能相一致。
2、使用环境紧要指环境温度,它对热继电器动作的快慢影响较大。
热继电器四周介质的温度,应和四周介质的温度相同,否则会破坏已调整好的搭配情况。
例如,当电动机安装在高温处、而热继电器安装在温度较低处时,热继电器的动作将会滞后(或动作电流大);反之,其动作将会提前(或动作电流小)。
对没有温度补偿的热继电器,应在热继电器和电动机两者环境温度差异不大的地方使用。
对有温度补偿的热继电器,可用于热继电器与电动机两者环境温度有确定差异的地方,但应尽可能削减因环境温度变化带来的影响。
3、连接线热继电器的连接线除导电外,还起导热作用。
假如连接线太细,则连接线产生的热量会传到双金属片,加上发热元件沿导线向外散热少,从而缩短了热继电器的脱扣动作时间;反之,假如接受的连接线过粗,则会延长热继电器的脱扣动作时间。
所以连接导线截面不可太细或太粗,应尽量接受说明书规定的或相近的截面积。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
继电器原理与接线

继电器原理与接线继电器是一种电气控制设备,适用于在电路中控制较高功率设备或电流。
它通过电磁吸合和释放来打开或关闭电路,实现电路的控制和保护。
在本篇文档中,我们将介绍继电器的工作原理和正确的接线方法。
工作原理继电器的工作原理基于电磁感应。
当通过继电器的线圈通电时,线圈中会产生磁场,吸引铁芯使继电器的触点闭合,从而使控制电路通电。
当线圈断电时,磁场消失,铁芯释放,触点打开,控制电路断开。
继电器的工作原理可以简单描述为:当继电器的触发条件(线圈电流、电压等)达到设定值时,触点闭合或断开,完成电路的通断操作。
接线方法正确的继电器接线至关重要,不仅可以实现所需的功能,还能保障电路的安全可靠性。
以下是一般继电器的接线方法:1.线圈接线:继电器有线圈端子,通常标有正负极性。
通电时,正极性接在正极,负极性接在负极,触发线圈工作。
2.常开触点:通常具有NO(常开)和NC(常闭)触点。
线路从电源经过继电器的常开触点接入负载,当触发后,触点闭合,负载通电。
3.常闭触点:常闭触点用于安全保护,一般与常开触点互锁使用。
当继电器触发时,常闭触点打开,将电路断开,实现安全控制。
4.串接触点:继电器还可以具有多组触点,可以串接使用,实现多电路控制。
继电器的接线方法需要根据具体的电路需求和使用情况而定,确保接线正确、安全,才能发挥继电器的作用。
结语继电器作为一种重要的电气控制设备,在工业、家用等领域有着广泛的应用。
掌握继电器的工作原理和正确的接线方法,对于电路的稳定运行和设备的安全保护至关重要。
希望通过本文的介绍,读者对继电器的原理和接线有更清晰的了解。
继电器的使用流程教程

继电器的使用流程教程什么是继电器?继电器是一种用来控制电路开关的电气装置。
它通过电磁吸引力来打开或关闭电路,可以实现在低电压或小电流的条件下控制高电压或大电流的设备。
继电器的基本构造继电器通常由电磁铁、触点和弹片等组成。
电磁铁是继电器最重要的部件,它由线圈和铁心组成。
触点是继电器中的开关部分,当电磁铁被激活时,触点会闭合或断开电路。
继电器的使用流程继电器的使用流程可以分为以下几个步骤:1.确认电路需求:首先需要明确要控制的电路需求,包括电压、电流等参数的要求。
只有了解需求,才能选择合适的继电器。
2.选型购买:根据电路需求,选择合适的继电器型号和规格。
可以根据继电器的额定电流、额定电压等参数进行筛选。
3.准备工作:在使用继电器之前,需要准备好一些必要的工具和配件,如电线、接线端子、继电器座等。
确保工具和配件的质量和合适性。
4.接线连接:将继电器与电路进行正确连接。
通常继电器上有标注通电端和静态端,根据继电器标注的接线图进行正确连接。
5.电源连接:将继电器的线圈连接到电源。
继电器的线圈通常需要额外的电源供电,可以通过一个电源适配器或直接接入电路供电。
6.测试和调试:在完成继电器的接线后,需要进行测试和调试。
可以通过给线圈供电,观察触点的开关情况,确认继电器的运行状态是否正常。
7.应用实践:当继电器运行正常后,可以将其应用到实际的电路控制中。
根据需要,可以设置开关触发条件,实现自动化的电路控制功能。
继电器的常见问题及解决方法在使用继电器的过程中,可能会遇到一些常见问题,以下是一些常见问题及其解决方法:1.触点粘连:继电器在长时间使用后,触点可能会出现粘连现象,导致无法正常开关电路。
解决方法是定期清洁触点表面或更换触点。
2.线路松动:继电器的线路连接可能会松动或接触不良,导致继电器无法正常工作。
解决方法是检查线路连接,确保连接牢固可靠。
3.线圈过热:继电器的线圈在长时间工作过程中可能会过热,影响继电器的正常运行。
继电器使用方法

继电器使用方法
继电器是一种电气控制装置,它具有控制系统(输入回路)和被控制系统(输出回路)之间的互相隔离。
继电器在电路中起到开关作用,能够控制较大电流的小电流开关。
在工业自动化控制系统中,继电器被广泛应用于各种自动化设备和电气控制系统中。
下面我们将详细介绍继电器的使用方法。
1. 选择合适的继电器。
在选择继电器时,需要考虑控制电流、控制电压、负载电流等参数。
根据实际需要选择合适的继电器型号,以确保其能够正常工作并且安全可靠。
2. 连接继电器。
将继电器的控制端与控制系统的输出端连接,将被控制设备的电源线与继电器的负载端连接。
在连接时,要确保电路连接正确,避免接反或短路等情况。
3. 调试继电器。
在连接完成后,需要对继电器进行调试。
通过控制系统发送控制信号,观察继电器的动作情况,确保继电器能够正常开关,并且负载能够正常工作。
4. 维护继电器。
定期对继电器进行检查和维护,确保其内部无灰尘、松动等情况,保持继电器的良好工作状态。
在发现故障时,及时更换或修理继电器,以确保设备的正常运行。
5. 注意安全。
在使用继电器时,要注意安全问题。
避免在潮湿、高温、易燃易爆等环境中使用继电器,以免发生安全事故。
在维护和更换继电器时,要切断电源,避免触电和其他意外伤害。
综上所述,继电器作为一种重要的电气控制装置,在工业自动化控制系统中起着至关重要的作用。
正确选择、连接、调试和维护继电器,能够确保其正常工作,并且延长其使用寿命,保障设备的安全运行。
希望以上内容能够帮助您更好地了解和使用继电器。
继电器驱动电路原理及注意事项

继电器驱动电路原理及注意事项默认分类2008-09-22 11:04:21 阅读1762 评论0 字号:大中小继电器驱动电路原理及注意事项家用空调器电控板上的12V直流继电器,是采用集成电路2003驱动,当2003输出脚不够用时才会用晶体管驱动,下面分别介绍这两种驱动电路。
1、集成电路2003电路原理图左图1~7是信号输入(IN),10~16是输出信号(OUT),8和9是集成电路电源。
右图是集成块内部原理图。
1.1 工作原理简介根据集成电路驱动器2003的输入输出特性,有人把它简称叫“驱动器”“反向器”“放大器”等,现在常用型号为:TD62003AP。
当2003输入端为高电平时,对应的输出口输出低电平,继电器线圈通电,继电器触点吸合;当2003输入端为低电平时,继电器线圈断电,继电器触点断开;在2003内部已集成起反向续流作用的二极管,因此可直接用它驱动继电器。
1.2检修判断2003好坏的方法非常简单,用万用表直流档分别测量其输入和输出端电压,如果输入端1~7是低电平(0V),输出端10~16必然是高电平(12V);反之,如果输入端1~7是高电平(5V),输出端10~16必然是低电平(0V);否则,驱动器已坏。
测试条件:1.待机;2.开机。
测试方法:将万用表调至20V直流档,负表笔接电控板地线(7812稳压块散热片),正表笔分别轻触2003各脚。
2. 晶体管驱动电路当晶体管用来驱动继电器时,必须将晶体管的发射极接地。
具体电路如下:2.1工作原理简介NPN晶体管驱动时:当晶体管T1基极被输入高电平时,晶体管饱和导通,集电极变为低电平,因此继电器线圈通电,触点RL1吸合。
当晶体管T1基极被输入低电平时,晶体管截止,继电器线圈断电,触点RL1断开。
PNP晶体管驱动电路目前没有采用,因此在这里不作介绍。
2.1 电路中各元器件的作用:晶体管T1可视为控制开关,一般选取VCBO≈VCEO≥24V,放大倍数β一般选择在120~240之间。
单片机 连接 继电器 注意事项-概述说明以及解释

单片机连接继电器注意事项-概述说明以及解释1.引言1.1 概述单片机是一种集成电路芯片,它具有微处理器核心、存储器、输入/输出接口及各种外设等功能。
它广泛应用于各个领域,包括家电、汽车、医疗设备等。
继电器是一种常用的电气开关装置,它能够通过控制小电流来开关大电流电路。
本文主要围绕单片机连接继电器展开讨论。
在我们使用单片机连接继电器时,需要特别注意一些关键问题,以确保系统的正常运行和安全性。
文章首先介绍了单片机的概念及其基本组成,以帮助读者了解单片机的原理和特点。
同时,我们还将详细探讨继电器的工作原理,包括继电器的结构、原理和使用场景。
然后,我们将着重介绍单片机连接继电器的注意事项。
这方面的知识对于希望在项目中使用继电器的工程师和爱好者来说是至关重要的。
我们将讨论如何正确选择继电器,并详细说明单片机与继电器的连接方式,并解释如何保护系统以避免潜在的电磁干扰和电压不稳定等问题。
最后,我们将对单片机连接继电器的注意事项进行总结,并展望在未来,随着技术的不断发展,单片机与继电器结合的应用前景。
希望通过本文的介绍,读者们能够更全面地了解单片机连接继电器的注意事项,为他们的项目开发提供参考和指导。
1.2文章结构文章结构是指文章的组织结构和内容安排,它起到了承上启下的作用,为读者提供了整个文章的脉络和逻辑关系。
在本文的结构组织中,主要包括引言、正文和结论三个部分。
引言部分主要是对文章的背景、目的和意义进行介绍和阐述,为读者引入主题,引起读者的兴趣,同时指明文章的方向和篇章结构。
正文部分是文章的核心部分,包括单片机介绍、继电器工作原理和单片机连接继电器的注意事项。
具体分为三个小节进行叙述:2.1 单片机介绍部分主要对单片机的基本概念进行介绍,包括其定义、特点、应用领域等,为后续的内容提供基础和背景知识。
2.2 继电器工作原理部分主要对继电器的基本工作原理进行阐述,包括继电器的结构、工作方式、连接方法等,为后续的内容提供理论支持和分析依据。
继电器的用法

继电器的⽤法 继电器是⼀种电控制器件,是当输⼊量(激励量)的变化达到规定要求时,在电⽓输出电路中使被控量发⽣预定的阶跃变化的⼀种电器。
下⾯店铺给⼤家介绍继电器的使⽤⽅法,来看看吧。
继电器的正确使⽤⽅法 (1)继电器额定⼯作电压 继电器额定⼯作电压是继电器最主要的⼀项技术参数。
在使⽤继电器时,应该⾸先考虑所在电路(即继电器线圈所在的电路)的⼯作电压,继电器的额定⼯作电压应等于所在电路的⼯作电压。
⼀般所在电路的⼯作电压是继电器额定⼯作电压的0.86.注意所在电路的⼯件电压千万不能超过继电器额定⼯作电压,否则继电器线圈容易烧毁。
另外,有些集成电路,例如NE555电路是可以直接驱动继电器⼯作的,⽽有些集成电路,例如,COMS电路输出电流⼩,需要加⼀级晶体管放⼤电路⽅可驱动继电器,这就应考虑晶体管输出电流应⼤于继电器的额定⼯作电流。
(2)触点负载 触点负载是指触点的承受能⼒。
继电器的触点在转换时可承受⼀定的电压和电流。
所以在使⽤继电器时,应考虑加在触点上的电压和通过触点的电流不能超过该继电器的触点负载能⼒。
例如,有⼀继电器的触点负载为28V(DC)×10A,表明该继电器触点只能⼯作在直流电压为28V的电路上,触点电流为10A,超过28V或10A,会影响继电器正常使⽤,甚⾄烧毁触点。
(3)继电器线圈电源 这是指继电器线圈使⽤的是直流电(DC)还是交流电(AC)。
通常,初学者在进⾏电⼦制作活动中,都是采⽤电⼦线路,⽽电⼦线路往往采⽤直流电源供电,所以必须是采⽤线圈是直流电压的继电器。
继电器在使⽤中有以下基本注意事项 a)继电器的使⽤应尽量复合产品说明书所列的各个参数范围 b)额定负载和寿命是⼀个参考值,会根据不同的环境因素、负载性质与种类⽽有较⼤的不同,因此最好在实际或模拟实际的使⽤中进⾏确认。
c)直流继电器尽量使⽤矩形波控制,交流继电器尽量使⽤正弦波控制。
d)为了保持继电器的性能,请注意不要使继电器掉落或受到强冲击。
继电器的正确接线方法

继电器的正确接线方法继电器是电气控制中常用的电器元件,起着开关控制、保护和信号传递等作用。
正确的接线方法对于继电器的稳定运行和电路的正常工作至关重要。
下面将介绍继电器的正确接线方法。
1. 选择合适的继电器在进行接线之前,首先需要选择适合的继电器。
要考虑继电器的额定电压、额定电流和触点负载能力等参数,确保选用的继电器符合电路工作要求。
2. 接线前的准备工作在接线前,需要先断开电源,确保电路处于断电状态。
检查继电器接线端子、触点等部件是否完好无损。
清洁继电器端子,确保接触良好。
3. 继电器接线步骤1.将继电器的控制端子与控制电路相连接,一般控制端子为“Coil”标识;2.将继电器的触点端子与被控制设备连接,根据电路要求选择常开触点或常闭触点;3.接线时需注意区分继电器端子的正负极,保持接线端子的正确连接;4.如果有多个继电器需要串联或并联,按照电路设计要求进行正确连接;5.接线完成后,再次检查所有接线是否牢固、正确,确保没有接线松动或短路现象。
4. 接线后的测试接线完成后,需进行电路的测试,检查继电器的工作状态是否正常,触点是否可靠闭合或断开。
如有异常情况,应及时排除故障。
5. 安全注意事项1.在接线过程中,务必保持手部干燥,避免发生触电危险;2.使用绝缘工具进行接线操作,确保安全;3.在电路工作时要小心操作,避免触碰电路元件。
综上所述,继电器的正确接线方法是确保电路正常工作和继电器稳定运行的重要一环。
通过选择合适的继电器、注意接线步骤和安全注意事项,可以有效避免因接线不当导致的故障,保障电气设备的安全运行。
继电器术语解释及使用注意事项

继电器术语解释及使用注意事项一、继电器及其主要作用继电器一般都有反映一定输入变量(如电流、电压、功率、阻抗、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分,还有对输入量进行耦合隔离,功能处理和对输出部分进行驱动的中间机构(驱动部分)。
继电器为当输入量(或激励量)满足某些规定条件时,能在一个或多个电气输出电路中生产预定跃变的一种器件。
注意:1)继电器这个术语应限于在其输入电路与输出电路之间具有单一继电器功能的继电器元件。
2)继电器这个术语,包括为完成其规定动作所必须的所有组成部分。
3)为了用于保护和自动控制,应加上一个说明继电功能的名称,以便对继电器定性。
继电器主要有以下几种作用:1)扩大控制围。
例如:多组触点继电器当输入量满足某些规定条件时,可以换接、开断、接通多组电路。
2)放大作用。
用一个很微小的输入量,可以控制很大功率的电路。
3)自动、遥控、监测。
例如:自动装置上的继电器与其他电路一起,可以组成程序控制电路,从而实现自动运行。
4)综合信号。
例如:当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。
二、继电器分类1、按继电器的作用原理或结构特征分类,如表1所示:12、按继电器触点负载分类,如表2所示。
2注:表中只给出一种直流阻性负载数值,其它负载由产品技术条件按相应的换算关系确定。
3、按继电器的外形尺寸分类,如表3所示。
3注:对于密封或封闭式继电器,外形尺寸为继电器本体三个相互垂直方向的最大尺寸,不包括安装件、引出端、压筋、压边、翻边和密封焊点的尺寸。
4、按继电器的防护特征分类,如表4所示:4三、 继电器型号命名和标专方法。
1、继电器的型号命名,一般由各制造厂根据各自特点各自命名,一般由产品主型号,短划线及部分特征符号组成。
2、“元则”继电器之订货标记由以下符号组成。
例:①②③④⑤⑥①、产品型号④、线圈电额定电压:03:直流3伏 05:直流5伏②、密封形式: 06:直流6伏 09:直流9伏无:敞开型 12:直流12伏 24:直流24伏防尘罩型(外壳、基座胶水固定) 48:直流48伏S :标准密封型⑤、线圈功耗D:标准灵敏度③、动片刀数L :高灵敏度 1:单刀子⑥、触点形式2:双刀无:转换型3:三刀M:常开型4:四刀B:常闭型※标准密封型,通常透气孔未密封;若继电器需高液位清洗,请告知制造厂,透气孔须密封,方可正常使用。
继电器使用指南

Relay terms and wizard继电器的使用通常人们所说的产品可靠性是指产品的工作可靠性,其被定义:在规定的条件下和规定的时间内,完成规定功能的能力。
它由产品的固有可靠性和使用性组成,前项由产品的设计和制造工艺决定,而后者则与用户的正确使用及生产厂家售前、售后服务有关。
用户使用时应注意以下各项1、线圈使用电压线圈使用电压在设计上最好按额定电压选择,若不能,可参考温升曲线选择。
使用任何小于额定工作电压的线圈电压,将会继续影响继电器工作,注意线圈工作电压是指加到线圈引出端之间的电压,特别是用放大电路来激励线圈,务必保证线圈两个引出端的电压值,反之超过最高额定工作电压时也会影响产品性能,过高的工作电压会使线圈温升过高,特别是在高温下,温升过高会使绝缘材料受到损伤,也会影响到继电器的工作安全,对磁保持继电器,激励(或复归)脉宽不小于吸合(或复归)时间的3倍,否则产品会处于中位状态。
用固态器件来激励线圈时,其器件耐压至少在80V以上,且漏电流要足够小,以确保继电器的释放。
2、瞬态抑制继电器线圈断电瞬间,线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压,对电子线路有极大的危害,通常采用并联瞬态抑制(又叫削峰)二极管或电阻的方法加以抑制,使反峰电压不超过50V,但并联二极管会延长继电器的释放时间3-5倍,当释放时间要求高时,可在二极管一端接一个合适的电阻。
3、多个继电器的并联和串联供电多个继电器并联供电时,反峰电压高(即电感大)的继电器会向反峰电压低的继电器放电,其释放时间会延长,因此最好每个继电器分别控制后再并联才能消除相互影响,不同线圈电阻和功耗的继电器不要串联供电使用,否则串联回路中线圈电流大的继电器不能可靠工作,只有同规格型号的继电器可以串联供电,但反峰电压会提高,应予以抑制,可以按分压比串联电阻来承受供电电压亮出继电器的线圈额定电压的那部分电压。
4、触点负载加到触点上的负载应符合触点的额定负载和性质,不按额定负载大小(或范围)和性质施加负载往往容易出现问题,只适合直流负载的产品不应用于交流场合。
继电器的使用注意事项

继电器的使用注意事项通常人们所说的产品可靠性是指产品的工作可靠性,其被定义:在规定的条件下和规定的时间内完成规定功能的能力。
它由产品的固有可靠性和使用可靠性组成,前项由产品的设计和制造工艺决定,而后项则与用户的正确使用及生产厂家售前、售后服务有关。
用户使用时应注意以下各项。
1、线圈使用电压线圈使用电压在设计上最好按额定电压选择,若不能,可参考温升曲线选择。
使用任何小于额定工作电压的线圈电压将会影响继电器的工作。
注意线圈工作电压是指加到线圈引出端之间的电压,特别是用放大电路来激励线圈务必保证线圈两个引出端间的电压值。
反之超过最高额定工作电压时也会影响产品性能,过高的工作电压会使线圈温升过高,特别是在高温下,温升过高会使绝缘材料受到损伤,也会影响到继电器的工作安全。
对磁保持继电器,激励(或复归)脉宽应不小于吸合(或复归)时间的3倍,否则产品会处于中位状态。
用固态器件来激励线圈时,其器件耐压至少在80V以上,且漏电流要足够小,以确保继电器的释放。
2、瞬态抑制继电器线圈断电瞬间,线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压,对电子线路有极大的危害,通常采用并联瞬态抑制(又叫削峰)二极管或电阻的方法加以抑制,使反峰电压不超过50V,但并联二极管会延长继电器的释放时间3~5倍。
当释放时间要求高时,可在二极管一端串接一个合适的电阻。
激励电源:在110%额定电流下,电源调整率≤10%(或输出阻抗<5%的线圈阻抗),直流电源的波纹电压应<5% 。
交流波形为正弦波,波形系数应在0.95~1.25之间,波形失真应在±10%以内,频率变化应在±1Hz或规定频率的±1%之内(取较大值)。
其输出功率不小于线圈功耗。
3、多个继电器的并联和串联供电多个继电器并联供电时,反峰电压高(即电感大)的继电器会向反峰电压低的继电器放电,其释放时间会延长,因此最好每个继电器分别控制后再并联才能消除相互影响。
继电器应用线路中应避免的几种常见错误

转换继 电器构 成 电动 机 正 、 转 线路 。 由于 电弧 效 逆
应, 这类设 计 易产生常
在 实际应用 中 , 经常 有采 用 同一 只继 电器 的两
开端 ( O) N 与常闭端 ( C 触点 间 电弧 引起 的短 N ) 路事 故 。但 如果 供 电系 统 电压 在 2 V C以下 的可 4D 以采 用这类 设计 。 ‘
摘 要 :本 文介 绍 了 继 电 器在 实 际应 用 中触 点 控 制 线 路 、 线 圈 供 电 电 源 等 方 面 常 见 的 几 种 错 误 设 计 ,并 推 荐 了正 确 的 设 计 方 案 。
关键 词 : 触 点控 制 线路 ; 线 圈供 电 线路 ;磁 保 持 状 态控 制 ;推 荐 设 计 方 案
( gi A N +镀 金或 表 面 覆金 ) 的双 触 点 结 构 。双 触点
()碲 仅
圆
() 辫 b
图 1 继 电器 多 触 点 控 制线 路
结构 比单触 点结 构 , 其接触 可靠性 提高一倍 , 或根据
具体负载 条件咨询继 电器制 造商 的建 议 。
中 、 负载 :. W (4 10 A) 6 W (0 强 2 4 2 V,0 m 到 0 3 V, 2 为中负 载 , A) 以上 为强 负 载 。推荐 选 用 功率 继 电 器, 并根据不 同的负 载类型选 择相适应 的触点 材料 。 例如 : 有较大 浪涌 电流 的灯 载 、 感性 与 容性 负 载 , 应 选用 A S O gn 类 的触点 材料 。
1 继 电器 分 类 与应 用 领 域
行 业 内对 继 电器 的分类 方式 有 很 多 种 , 文 采 本
用 的是 表 1的分类 方式 :
小型继电器使用方法

小型继电器是一种常用的电子元件,广泛应用于自动控制电路中。
以下是一些基本的小型继电器使用方法:
1. 选择合适的小型继电器:
- 根据电路需求选择合适的继电器类型(如常开、常闭、单刀双掷等)。
- 确定继电器的额定电压、额定电流、触点容量等参数,确保这些参数满足电路需求。
2. 电路连接:
- 将继电器的线圈接到控制电路中,线圈的电压应符合继电器的额定电压。
- 将继电器的触点接到被控制电路中,确保触点的负载电流不超过继电器的额定容量。
3. 考虑瞬态抑制:
- 继电器线圈断电时可能会产生高电压尖峰,可能损害电路中的微电子元件。
- 可以在继电器线圈两端串联瞬态抑制二极管或电阻,以保护电路。
4. 布线和安装:
- 确保继电器的布线符合电气安全标准,避免过度弯曲和拉伸导线。
- 如果继电器需要散热,应确保良好的散热条件。
5. 考虑使用环境:
- 继电器应安装在符合其工作温度的环境中。
- 避免将继电器暴露在潮湿、腐蚀或尘埃较多的环境中。
6. 避免触点负载不当:
- 确保加在触点上的电压和通过触点的电流不超过继电器的额定值。
- 避免在继电器触点上施加突变的负载,如电感和电容负载。
7. 调试和测试:
- 在继电器安装后,进行适当的调试和测试,确保继电器能够在控制信号作用下正确地吸合和释放。
8. 定期维护:
- 定期检查继电器的状态,清洁触点,确保继电器保持良好的工作条件。
使用小型继电器时,务必详细阅读产品说明书,了解产品的具体特性和使用注意事项,以确保正确、安全地使用继电器。
固态继电器安装手册安全操作及保养规程

固态继电器安装手册安全操作及保养规程固态继电器是一种电子元件,常用于控制线路中。
安装固态继电器需要遵循一定安全操作规程,同时对固态继电器进行保养,可以延长其使用寿命。
本手册介绍固态继电器安装、操作及保养方面的内容。
安装1. 安装位置固态继电器应安装在清洁、干燥、通风良好的环境中。
同时,应避免固态继电器暴露在阳光下或接近高温源或潮湿环境。
在安装时应考虑固态继电器的散热问题,应与散热片充分接触,散热器应保持通畅。
2. 连接电缆连接电缆时,应注意固态继电器的电极位置及接线的位置。
电线的长度应适中,不宜过长或过短。
如果电缆过长,会造成线路电阻增大,容易造成电压降低和信号损失。
3. 电气安装在连接电缆时,应关闭电源,确保电路没有电源输入或输出。
连接完毕后,应小心检查连接的电缆,确保所有电线间绝缘良好,没有短路隐患。
4. 安全避雷在安装过程中,应注意避雷问题。
尤其在雷电较多的地区,应考虑为固态继电器安装避雷装置。
操作1. 电气负载固态继电器可以驱动多种不同的负载。
在操作过程中,一定要注意负载的电流和电压,确保它们不超过固态继电器的额定负载。
一旦负载超负荷,会导致固态继电器过热甚至损坏。
2. 控制信号应确保控制信号的电气参数正确。
控制信号的电压应在固态继电器的工作范围内,过高或过低的控制信号电压都会影响固态继电器的工作。
3. 开关状态监测在使用中,应定期检查固态继电器的开关状态,确保它的状态和实际工作状态一致。
如果固态继电器出现异常,应立即停止使用并进行故障检查。
4. 温度检测应定期检测固态继电器的温度,确保其运行温度不超过额定温度范围。
一旦出现温度过高的情况,应立即进行检查和处理。
保养1. 清洁应定期清洁固态继电器的外壳,保持其表面清洁干净。
在清洁时,禁止使用腐蚀性液体或化学物品。
2. 接触面维护固态继电器的输入、输出接触面应定期进行维护保养,以确保其电气性能和机械性能。
对于长期不使用的固态继电器,应更换其输入输出连接器接触面的保护盖。
对于继电器控制电路抗干扰的一些建议

对于继电器控制电路抗干扰的一些建议根据我在遥控和控制方面的工程经验以及对几个作类似工作的人的指导的过程指导要解决这个方面的问题可以从以下几个方面考虑1.继电器,尤其是控制大功率负载的继电器,尽量远离MCU等敏感部件2.使用固态继电器,或者使用可控硅等电子开关来代替机械开关,这样就可以消除负载产生的电火花,从而消除大部分的干扰,经过这样的处理,干扰源的干扰强度能大大降低.3.在开关的触点处,无论是使用电子开关还是使用机械开关,如果电流变化大的话在触点上并联RC吸收回路和压敏电阻之类的限幅和高频干扰吸收回路,用来吸收掉高频能量,同时大大降低了在开和瞬间的开关两端的电压,有利于保护机械开关的触点,对于电子开关,更是消除了高压可能导致的击穿4.如果被控制的部件的功率是在比较大的话,可以考虑两级控制方式,也就是用一个小功率的继电器或者电子开关控制一个大功率的继电器或者电子开关,这样小功率的继电器或者电子开关虽然接近控制单元电路,但是大功率的部分则远离这部分啊,所以干扰强度将大大降低.还有就是可以考虑在这个中间插入光电耦合器,来切断控制电路和被控制电路的电气连接,这样也能将干扰降低几十DB,5.对MCU等控制电路加强抗干扰措施,可以考虑加入屏蔽罩,还有加强电源滤波,另外地线也需要小心处理啊.6.选用抗干扰性能比较强的控制器件,比如PIC,三菱,Motorola的MCU就相当不错,51性能一?br /> 其他的不太熟,7.注意电路板的布局和布线,以及控制板的摆放等也能捞取抗干扰能力啊1]用晶体三极管驱动的继电器1.连接方法用晶体三极管驱动继电器时,建议连接集电器使用。
另外,继电器为ON时外加额定电压、继电器为OFF时使电压为零是一种避免故障的使用方法。
并且,在低电压线路(5V以下)中,请选择考虑到晶体三极管电压降落的电源电压、继电器品种。
(在5V线路里,建议使用线圈额定电压为4.5V型。
)(○)集电器连接最一般的连接,工作稳定。
HN继电器

∙HN继电器使用注意事项∙继电器有关保护元件的注意事项∙关于可靠性∙印制板实装中的注意事项∙表面安装型继电器安装时的注意事项∙电子线路中使用继电器的注意事项HN继电器使用注意事项1.关于线圈施加电压确保正确的工作,线圈两端施加的电压需在线圈额定工作电压的±5%(at 20℃)内。
此外,根据不同的使用温度和使用条件,吸合电压、释放电压会发生变化,因此敬请注意2.关于LED显示发光二极管作为显示器,如果在继电器继开后有残留电压,LED可能会暂时点亮。
3.通断寿命通断寿命指的是JIS C 5442(*2)的标准试验状态(温度15~35℃、湿度25~75%RH) 下的数值。
通断寿命因线圈的驱动电路、负载的种类、通断频率、通断位相、环境等不同而不同,请在实机上加以确认。
尤其在以下负载的情况下需要注意。
1.交流负载通断下,通断位相为同步时触点位移时容易产生锁定和粘连。
2.高频率下的负载通断时对触点通断时容易发生电弧的负载进行高频率通断时,电弧能量使空气中的N与O结合而生成HNO3(硝酸),从而出现腐蚀金属材料的情况。
作为对策,采用以下方法是有效的。
1.加入电弧消弧电路。
2.降低通断频率。
3.)降低环境中的湿度。
4.关于直接安装型(TM型)当触点端子的通电电流超过10A时,应采用焊接连接。
超过10A在连接插片端子的情况下,请对插座侧的温度上升进行确认后再使用。
5.使用、保管以及运输时的环境1.使用、运输以及保管时环境温度、湿度、气压1.温度:−40℃〜+70℃2.湿度:5〜85%RH(应避免结冰、凝露。
)另外,湿度范围会因温度而有所不同,因此请控制在下图所示范围。
使用、运输、保管温度及湿度范围3.气压:86~106kPa2.关于凝露在高温多湿环境下,温度急剧变化时容易发生结露。
有时会产生继电器的绝缘老化等,因此请加以注意。
3.)关于结冰在0℃以下,结露等水分产生冻结,从而带来继电器可动部的固结、动作延迟等障碍。
继电器的使用流程高清

继电器的使用流程1. 继电器简介继电器作为一种控制电流的装置,广泛应用于电力系统、自动控制系统以及各类电气设备中。
其主要作用是将小电流控制大电流的连接与断开,实现电路的开关控制功能。
2. 继电器的分类继电器根据其工作原理和使用场景不同,可以分为以下几类: - 电磁继电器:根据电磁感应原理工作的继电器,常用于电力系统中; - 固态继电器:采用半导体材料工作的继电器,具有快速响应、长寿命等特点; - 光电耦合继电器:通过光电耦合器件将输入信号隔离,并控制输出电路的继电器; - 时间继电器:具有延时功能的继电器,可用于控制时间相序电路等。
3. 继电器的使用流程使用继电器时,需要按照以下流程进行操作:步骤一:选择适合的继电器根据实际需要选择合适的继电器型号,考虑电流容量、控制电压、工作环境等因素,并确保与其他电气设备兼容。
步骤二:安装继电器将继电器固定在合适的位置,确保安装牢固可靠,并且连接线路正确无误。
在连接线路时,注意分清通常开关和通常闭合接点。
步骤三:连接控制电路根据继电器的接线图连接控制电路。
通常,继电器的控制电路由控制信号输入端、电源输入端和通常闭合/通常开关接点等组成。
步骤四:连接被控电源将被控电源的正负极通过继电器的通常闭合/通常开关接点与继电器连接。
这样,当继电器接通时,被控电源才能通电。
步骤五:测试继电器在以上步骤完成后,对继电器进行测试,确保其正常工作。
可以通过输入控制信号,观察继电器的动作情况和通断情况,以验证其可靠性和准确性。
步骤六:调试和维护在继电器正常工作后,根据需要进行进一步的调试和维护。
例如,检查继电器的连接是否牢固,清洁继电器的触点,确保良好的接触等。
4. 继电器的应用场景继电器在各个领域都有广泛的应用,常见的应用场景包括: - 电力系统:继电器用于开关控制、保护和控制电路的分配; - 工业自动化:继电器用于控制电机、温度控制、流量控制等; - 汽车电子系统:继电器用于控制车灯、空调、喇叭等电器设备; - 家庭电器:继电器用于空调、洗衣机、冰箱等家用电器的控制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子线路中使用继电器的注意事项[1]用晶体三极管驱动的继电器1.连接方法2.晶体三极管的浪涌电压对策用晶体三极管驱动继电器时,建议连接集电极使用。
另外,继电器为ON时施加额定电压、继电器为OFF时使电压为零是一种避免故障的使用方法。
并且,在低电压电路(5V以下)中,请选择考虑到晶体三极管的电降、继电器品种。
(在5V电路里,建议使用线圈额定电压为4.5V型。
)如果急速截断继电器的线圈电流,会产生急剧的高电压脉冲。
这个电压如果超过晶体三极管的耐电压的话,会导致晶体三极管劣化、破损。
必须连接浪涌吸收元件。
直流继电器时,连接二极管效果的会比较好。
作为此二极管的额定,平均整流电流适用与继电器的线圈电流同等的电流,逆方向阻止电压适用约为电源电压3倍的电压。
二极管的连接作为浪涌电压对策是很好的,但是会发生继电器断开时间长的情况。
必须缩短时,稳压电压在晶体三极管的CE间用稳压二极管连接比供给电源电压高一些的电压的话效果会变好。
4.施密特电路(snap action电路)(波形整形电路)3.snap action(继电器施加电压的急剧上升、急剧下降特性)继电器线圈施加电压不是徐徐上升的,应在瞬间施加,瞬间变为零。
请把急剧上升时间、急剧下降时间的标准定为1ms以下。
在输入信号没有snap action时,一般使用施密特电路,就能得到snap action。
要点1)共通发射极电阻R E的值与继电器线圈电阻比较的话,有必要使它变得充分小。
2) Tr2导通时由继电器线圈电流引起的P点的电压和Tr2导通时P点的电压的差会使施密特电路检知能力滞后,设置时需要注意。
3)在输入信号(Signal)有振荡等波形摇摆的情况下,请在这个施密特电路的前段连接CR时的定数电路。
(但是,应答速度会变慢。
)15.请避免达林顿复合连接6.线圈的残留电压(高增幅率)V CESAT 变大所以需要注意。
虽然不会直接导致不良,但是如果长期间或者多数个的话,这种差异会导致故障的发生。
向线圈连接半导体(晶体三极管、UJT 等),使开关工作时,继电器线圈上有残留电压,这会成为恢复不良或误动作的原因。
特别是DC 线圈的断开电压以额定电压的10%V 以上与AC 线圈相比成为低值,尤其是随着寿命次数的增加断开电压一般会有降低的倾向,所以会有恢复不良的危险或触点电压、耐振性降低的情况。
如下图,从晶体三极管的集电极取出信号,想要驱动其他电路时,即使是晶体三极管截断时,在继电器里也有微小的暗电流流动,成为前面所说的发生不良的主要原因。
[2] SCR 驱动继电器1.一般的驱动方法SCR 的驱动需要对电路灵敏度及干扰误动作特别注意。
2.控制电路的注意点(在温度控制电路等被使用的情况)继电器触点的接入与交流电源相位同步时,电气寿命可能会极度降低,需要注意。
1) 使用SCR 使继电器为ON 、OFF 时,在电源直接使用半波整流,SCR 的恢复变得能够简单进行。
2) 这种情况继电器的动作时间及复位时间容易与电源频率同步,负荷通断的时间也容易变为同步。
3) 如温度控制那样负荷为加热器等大电流负荷的情况时,会变成继电器触点有时只在峰值通断,有时只在零相位通断的现象。
(根据继电器的动作和反应的差。
)4) 所以容易出现寿命极端长和寿命极端短的偏差,所以最初的机器品质检测很重要。
[3] 由外部触点驱动继电器P/C 板用继电器有高灵敏度和高速动作的特性,由于通过外部触点的振荡、跳动进行了充分的动作,所以驱动时要注意。
低频率使用时,用电容器可以使复位时间变慢,可以吸收振荡、跳动。
(但是只有电容器是不行的。
一定要和电阻连接。
)电子线路中使用继电器的注意事项2All Rights Reseved © Copyright Matsushita Electric Works,Ltd.[4] LED(发光二极管)的串联及并联[5] 用继电器驱动的电子线路1.电子的无振荡电路2.三端双向可控硅开关元件的驱动[6]关于电源线路以无振荡特性为特长的继电器的振荡也完全属于一般电路的无振荡,这一点水银继电器也一样。
二进制计数器电路的输入等要求的无振荡是电子的无振荡,不允许有任何振荡。
这种情况时建议使用如下图那样的电路。
只在继电器触点的NO触点侧或者NC触点侧中的一侧发生振荡双稳态多谐振荡器也不会发生反转,在计数器电路里也能够毫无错误地输送脉冲。
(但是,必须避开跨NO触点、NC触点两侧的跳动。
)在电子线路驱动三端双向可控硅开关元件,由于没有使电子线路和电子线路绝缘,所以容易发生误动作、破损等问题,通过继电器驱动是最经济的也是最有效果的。
(光电耦合器、脉冲变压器电路复杂)另外,比较用继电器直接通断负荷的情况,能够实现长寿命化或降低电弧干扰。
需要零交叉开关特性时请使用S.S.R.(固态电路继电器)。
1.电源线路的稳压一般电子线路是非常忌讳有电源波纹、电压变动的。
继电器的电源虽然没有达到电子线路的程度,可还是请使用规格内的波纹、变动率。
电源电压变动较大时,请插入图-1所示的稳压电路或定电压电路。
继电器消耗功率较大时,构成图-2所示的电路效果较好。
电子线路中使用继电器的注意事项All Rights Reseved © Copyright Matsushita Electric Works,Ltd.32.通过rush电流降低电压的对策[7] 印制板设计上的注意事项如图所示在指示灯或电容器的rush 电流流动的电路里,在触点关闭的瞬间会有电压下降、继电器复位、偏差等情况。
这种情况需要增加变压器的容量或滤波电路。
也可以用图-2所示的电路解决。
图-3的蓄电池驱动也同样。
1.关于继电器的焊接部分温度的注意点在电路设计时,由于充分考虑到电路电流、环境温度、印制板宽度、铜箔厚度、land 径等情况,所以请把有焊接部分的温度设计为70℃以内。
焊接部分的温度超过70℃使用的情况下,焊接部分会由于继电器ON ·OFF 的反复,产生热压力引起焊接部分疲劳,产生裂纹。
所以超过70℃使用时请先进行咨询。
3.在dip 焊接的焊接中用焊烙铁将一部分零件附加上的情况2.关于继电器模型设计上的注意点继电器成为干扰发生源而对电子线路有影响所以请注意以下几点。
请尽量使继电器和半导体元件分开配置。
模型尽量短距离设计。
继电器线圈的浪涌吸收元件(二极管等)请在线圈的近处配置。
在继电器线圈部分的下边尽量避免忌讳音频信号等干扰的模型的设计。
在继电器的底面等从表面看不见的部分进行全处理的话,请避免焊接时向上喷而损伤继电器的密封。
即便电路图相同,也应通过模型的设计避免继电器线圈、指示灯等的开关对电子线路产生影响。
(下图)能够防止由于焊接而堵住小孔。
电子线路中使用继电器的注意事项4All Rights Reseved © Copyright Matsushita Electric Works,Ltd.5.印制板参考数据4.印制板本身作为连接器使用的情况1) 把前端做成倒角。
(防止插入插座时金属箔片缺损)2) 使用片侧受刃的连接器时,要注意避免由于布线板的弯曲而接触不良。
以本公司的商品作为试用材料列举的参考数据。
请作为P/C 板布线电路设计时的参考。
●导体宽度导体允许电流由电流流过时的导体饱和温度上升对性能的影响或安全性方面来决定。
(导体宽度越窄、铜箔越薄温度上升越大)例如、如果温度上升太高会使层压板变色或特性劣化。
一般导体允许电流上升温度规定是10℃以下。
有必要根据导体允许电流设计导体宽度。
图1~3表示了不同铜箔的各上升温度电流和导体宽度的关系。
另外,要注意不要由于异常电流而超过导体的破坏电流。
图4表示导体宽度与破坏电流的关系。
●导体间隔图6表示的是导体间隔和破坏电压的关系。
这个破坏电压不是基板的破坏电压,是瞬间超过(电路间的空气绝缘破坏)电压。
由于在导体表面有一层焊接抗腐蚀剂等绝缘树脂引起瞬间超过电压变高,考虑到焊接抗腐蚀剂存在的小孔所以导体间破坏电压有必要作为无焊接抗腐蚀剂的情况来考虑。
实际在决定导体间隔上,安全率有必要取的比这个值更充裕些。
表1表示的是导体间隔的设计例。
(从JIS 规格C5010解说栏摘录)但是,如果有电用品管理法、UL 规格等的安全规格的话,还是要遵守这些规定。
表1 导体间隔设计例导体间的DC 、AC 最大电压(V )最小导体间隔(mm )0~500.38151~1500.635151~300 1.27301~500 2.54500以上用0.00508mm/V 计算5。
