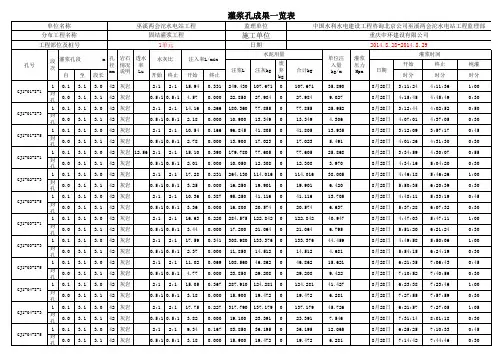

1单元固结灌浆I序一览表
监理单位
中国水利水电建设工程咨询北京公司巫溪两会沱水电站工程监理部 重庆中环建设有限公司 2014.8.28-2014.8.29
灌浆时间 日期 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 8月28日 开始 时分 3:11:24 4:15:45 3:12:44 4:07:01 3:12:09 4:01:26 3:34:59 4:34:16 4:46:18 5:50:35 4:48:11 5:37:28 4:47:03 5:51:20 4:49:58 5:54:15 6:21:35 7:10:52 6:23:38 7:27:55 6:21:57 7:31:14 6:25:25 7:14:42 终止 时分 4:11:36 4:45:49 4:02:52 4:37:05 3:57:17 4:31:30 4:30:07 5:04:20 5:46:26 6:20:39 5:33:19 6:07:32 5:47:11 6:21:24 5:50:06 6:24:19 7:06:43 7:40:56 7:23:46 7:57:59 7:27:05 8:01:18 7:10:33 7:44:46 纯灌 时分 1:00 0:30 0:50 0:30 0:45 0:30 0:55 0:30 1:00 0:30 0:45 0:30 1:00 0:30 1:00 0:30 0:45 0:30 1:00 0:30 1:05 0:30 0:45 0:30
0.1
封孔 0.0
0.5:1 0.5:1
水利水电单位、分项、单元工程划分
说明：“△”为主要分部工程；“★”为重要隐蔽单元工程（分项工程）；关键部位：施工支洞与主洞交叉处；岩塞爆破。
按照轴线长度每40m划分为一个单元工程，共计9个单元 按照检验批组成单元每20m划分为一个单元工程，共计18个单元
按照浇筑仓（10m）划分单元工程,共计35个单元 按照浇筑仓（10m）划分单元工程,共计35个单元 按灌浆区段（40m）划分单元工程，共计9个单元 按灌浆区段（40m）划分单元工程，共计9个单元 按灌浆区段（40m）划分单元工程，共计9个单元
单位工程
编号
名称
编号 1.1
1.2
1.3 输水主洞（含分水 1 井）（T30+918～
T31+281.122）
1.4
2.1
兰州市水源地建设工程项目（第4标段）项目划分
分部工程 名称 洞身段
灌浆工程 施工支洞
分水井
编号 1.1.1 1.1.2 1.1.3 1.1.4 1.2.1 1.2.2 1.2.3 1.3.1 1.3.2 1.3.3 1.4.1 1.4.2 1.4.3 1.4.4
按路段长度划分分项
3.2
9号道路排水工程
3.2.2 3.2.3
边沟 排水沟
按路段长度划分分项 按路段长度划分分项
3.2.4
3
道路路基工程
3.3
△11号道路路基土石方工 程
3.3.1 3.3.2
圆管涵 土方路基 石方路基
按路段长度划分分项 按路段长度划分分项 按路段长度划分分项
3.4.1
截水沟
按路段长度划分分项
划分1个单元 划分1个单元 按工序划分 按每侧每一级马道划分为一个单元 按每侧每一级马道划分为一个单元 按照检验批划分单元 按照中心线深度每5m深划分为一个单元，共计9个单元 按照中心线深度土质段每1m深划分为一个单元，岩石段每5m划分为一个单 元工程，共计29个单元 按照浇筑仓每1m划分为一个单元工程，共计102个单元 按照浇筑仓每1m划分为一个单元工程，共计102个单元 按灌浆区段划分为一个单元工程，共计1个单元 按照检验批划分单元工程 按照轴线长度每40m划分为一个单元工程，共计15个单元
固结灌浆单元评定表

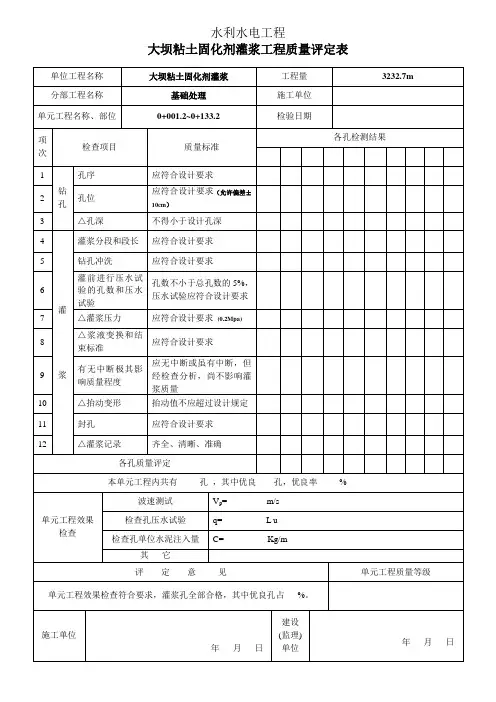

水利水电工程大坝粘土固化剂灌浆工程质量评定表单位工程名称大坝粘土固化剂灌浆工程量3232.7m 分部工程名称基础处理施工单位单元工程名称、部位0+001.2~0+133.2检验日期项次检查项目质量标准各孔检测结果1钻孔孔序应符合设计要求2 孔位应符合设计要求（允许偏差±10cm）3 △孔深不得小于设计孔深4灌浆灌浆分段和段长应符合设计要求5 钻孔冲洗应符合设计要求6 灌前进行压水试验的孔数和压水试验孔数不小于总孔数的5%，压水试验应符合设计要求7 △灌浆压力应符合设计要求(0.2Mpa)8 △浆液变换和结束标准应符合设计要求9 有无中断极其影响质量程度应无中断或虽有中断，但经检查分析，尚不影响灌浆质量10 △抬动变形抬动值不应超过设计规定11 封孔应符合设计要求12 △灌浆记录齐全、清晰、准确各孔质量评定本单元工程内共有孔，其中优良孔，优良率%单元工程效果检查波速测试Vp= m/s检查孔压水试验q= L u检查孔单位水泥注入量C= Kg/m其它评定意见单元工程质量等级单元工程效果检查符合要求，灌浆孔全部合格，其中优良孔占%。
施工单位年月日建设(监理)单位年月日大坝粘土固化剂灌浆单元工程质量评定表填表说明填表时必须遵守“填表基本原则”，并符合以下要求。
1、单元工程划分：按混凝土浇筑块、段划分，每一块段的灌浆为一单元工程。
2、单元工程量：灌浆总长度（m）。
3、填表依据：本表依据各孔施工记录填写，施工单位务必做好施工记录，监理要认真检查。
4、检查项目栏中项次1~5、7、8、10、11的质量标准有“设计要求”的，分别采取直接填写具体要求和另附页方式。
5、各孔检测结果：每个孔共有12个检查项目，每个检查结果用符号表示：用“√”标明符合质量标准，用“0”标明基本符合质量标准，用“×”标明不符合质量标准。
6、各孔质量评定：各孔质量用符号表示：用“√”标明优良，用“0”标明合格，用“×”标明不合格。
固结灌浆单元划分表
D0+ 桩号
120.00 砼衬砌厚度(m) 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 钻(扫)孔入岩深度(m) 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 备注
30
D0+
102.00
8
31
D0+
105.00
32
D0+
108.00
33
D0+
111.00
34
D0+
单元工程划分标准(水利部)
单位或分部工程
单位工程单元划分工序划分合格与优良标准评定备注
工
程
基与基础土工
优良。
二、（划分工序的单元工程）1、各工序全部合格，各报验资料符合本标准要求；则评为合格；2、各工序合格，其中优良工序达到50%以上，且主要工序达到优良等级，各报验资料符合本标准要求，评为优良。
（不划分工序的单元工程）1、主控项目，检验结果全部符合本标准要求，一般项目逐项应有70%及以上检验点合格，且不合格点不集中，各项报验资料
混标准要求，一般项目逐项应有70%及以上检验点合格，且不合格点不集中，各项报验资料应符合本标准要求，该工序评定为合格；2、主控项目，检验结果全部符合本标准要
程料符合标准要求）、2、优良（主控项目符合标准要求，一
般项目90%及以上及以上合格，且不合格点不应集中，各项
报验资料符合标准要求）。
固结灌浆及回填灌浆表格汇总secret
灌浆工程准灌证(灌前检查验收签证单) 施工单位：合同编号：N0. 单位工程名称
(mm)
(cm)
(º´")
钻探记录班报表
钻孔部位：孔口高程：设计孔深： m 设计角度：度
原下本班
表3钻孔测斜记录表
工程部位：孔号：孔序：设计顶角：设计：方位：
表4岩石变形观测记录
工程部位：观测点编号：第页年月日时分
表5 洗孔记录表
实钻孔深米第页实测孔深米第坝段排孔号第段段长米(自米至米) 年月日
工程名称：孔号段顶深度米段长米孔内地下稳定水位米共页工程部位：段号段底深度米压水方法压力表至孔口距离米第页
浆液比重
灌浆记录表
工程名称：孔号段顶深度米段长米水泥标号：共页工程部位：段号段底深度米灌浆性质灌浆方法：第页
班
次时分间隔时间
孔
部位
孔号孔位孔口高程施工次序开竣工项目至
毫
(mm)
至段长
表11 灌浆成果综合表
工程部位：高程施工次序开竣工项目至
表12 灌浆成果综合统计表
表13 电站工程基础灌浆工程验收申报表施工单位: 合同编号
表14 电站工程固结(回填)灌浆单元工程验收合格证施工合同编号编号
基岩
固结灌浆单元工程质量评定表
承建单位: 合同编号: №名称
注：“√”表示符合质量标准；“
”表示基本符合质量标准；“×”表示不符合质量标准。
回填灌浆单元工程质量评定表单元工程名称。
灌浆工程各类12套表格表
灌浆工程抬动观测孔验收表合同编号：编号：
灌浆抬动观测记录表
合同编号：第页共页
记录员: 班长: 机长：质检员: 监理工程师：
灌浆孔洗孔（裂隙冲洗）记录表
合同编号：第页共页
记录员: 班长：机长：质检员：监理工程师：年月日
_______________灌浆孔压水试验记录表合同编号：编号:
灌浆孔封孔记录表
合同编号：编号：
记录员：班长：机长：质检员：监理工程师：年月日
_______________灌浆施工记录表
合同编号: 编号:
记录员：班长：机长：质检员: 监理工程师: 日期：
固结灌浆工程灌浆孔成果一览表
合同编号：编号：
制表：校核：审核：监理工程师：日期:
帷幕灌浆工程灌浆孔成果一览表
合同编号：编号：
制表：校核：审核: 监理工程师: 日期:
____________工程灌浆综合统计表
合同编号：编号：
制表：校核：审核：监理工程师：日期：
____________工程灌浆分序统计表
合同编号：编号：
制表：校核: 审核: 监理工程师: 日期:
____________灌浆检查孔压水试验成果表
合同编号：编号：
制表：校核: 审核：监理工程师: 日期：
____________灌浆工程完成情况统计表
合同编号: 编号：
制表：校核: 审核：监理工程师：日期:。
固结灌浆
3 围岩固结灌浆3.1 固结灌浆孔的布置和分序隧洞围岩固结灌浆孔的布置主要依据围岩状态，结合隧洞的大小、内外水压力等情况综合考虑确定。
钻孔的方向除特殊情况需考虑岩石的层理或主要裂隙的方向外，一般均按径向或垂直于衬砌表面布置。
每一环（排）灌浆孔孔数不宜少于6个，在横剖面上保持均匀对称。
灌浆孔的排距，对裂隙型岩石可为2～4m。
钻孔深入围岩的深度可为1倍隧洞洞径。
在断层、破碎带等局部地段，孔排距应密一些，孔深也需要适当加大。
图2-7-3为某工程引水隧洞针对不同条件的围岩的几种固结灌浆典型布置图。
图2-7-3 某工程引水隧洞围岩固结灌浆典型布置隧洞围岩固结灌浆孔的施工常采用按环间分序，环内加密的方法，环间可分为两序或三序。
例如第1、3、5……环孔为Ⅰ序孔，第2、4、6……环孔为Ⅱ序孔。
同一环（即同一序）孔的施工最好也应遵循间隔加密的原则（实际等于增加两序），也有的工程遵循由低到高依次进行的次序。
3.2 钻孔与冲洗3.2.1 钻孔固结灌浆孔的孔径一般为38mm～56mm，通常采用钻机直接钻透混凝土衬砌再钻入围岩。
钻孔机械可用风动凿岩机、液动凿岩机、潜孔锤钻机以及其它类型的钻机。
当混凝土衬砌中钢筋十分密集时，可在混凝土中预埋灌浆管（钢管或塑料管），也可在孔口预埋指示孔位的灌浆盒。
预埋管内径比钻孔直径应大20mm以上。
预埋管管口或灌浆盒要留有在拆模后便于寻找的标志，有的工程曾有埋管后因找不到管口而造成损失的教训。
3.2.2 钻孔冲洗、裂隙冲洗和压水试验固结灌浆孔钻进完成后，应使用大风量压缩空气或大水流进行钻孔冲洗，冲净孔内岩粉和泥渣。
围岩固结灌浆一般可不进行裂隙冲洗。
当有专门要求需要进行裂隙冲洗时，应安装循环式管路，使用压力水进行冲洗，冲洗压力为灌浆压力的80 %，并不大于1MPa。
灌浆前钻孔压水试验可选取少数孔（规范要求不少于总孔数的5%）进行，在裂隙冲洗后按单点法要求试验。
其它孔可结合裂隙冲洗进行简易压水。
灌浆工程质评表及填表说明34103870
灌浆工程质评表及填表说明34103870表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时务必遵守“填表基本规定”，并符合下列要求：1. 本要求适用于自上而下循环式灌浆与孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或者相邻的10～20个孔划分为一个单元工程；关于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4. 本单元工程单孔施工工序分为钻孔(包含冲洗与压水试验)与灌浆(包含封孔)2个工序，其中灌浆是要紧工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包含下列资料：（1）施工单位应提交单元工程中所含工序（或者检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计与规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计与规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查要紧使用检查孔压水试验与钻孔取岩芯的方法进行。
检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。
压水试验在该部位灌浆结束14天后进行。
检查孔位采取岩芯，计算获得率并加以描述。
水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时务必遵守“填表基本规定”，并符合下列要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
混凝土坝坝体接缝灌浆单元工程施工质量验收评定表填表说明
混凝土坝坝体接缝灌浆单元工程施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：宜以设计、施工确定的灌浆区（段）划分，每一灌浆区（段）为一个单元工程。
2.单元工程量：填写本单元工程灌浆区域面积（㎡）。
3.本单元工程分为灌浆前检查和灌浆2个工序，其中灌浆工序宜为主要工序。
本表是在表2.8.1、表2.8.2工序质量验收评定后完成。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，原材料、拌和物与各项实体检验项目的检验记录资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准。
（1）合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL632—2012要求。
（2）优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL632—2012要求。
引水隧洞固结灌浆参数表
备注
洮河多松多一级水电站工程
引水隧洞固结灌浆施工参数及工程量表
单元 环号 16
17
1
18
19
20
桩号 2+181.00 2+183.00 2+185.00 2+187.00 2+189.00
孔号 YH1-16-Ⅰ-1 YH1-16-Ⅱ-2 YH1-16-Ⅰ-3 YH1-16-Ⅱ-4 YH1-16-Ⅰ-5 YH1-16-Ⅱ-6 YH1-16-Ⅰ-7 YH1-16-Ⅱ-8 YH1-17-Ⅰ-1 YH1-17-Ⅱ-2 YH1-17-Ⅰ-3 YH1-17-Ⅱ-4 YH1-17-Ⅰ-5 YH1-17-Ⅱ-6 YH1-17-Ⅰ-7 YH1-17-Ⅱ-8 YH1-18-Ⅰ-1 YH1-18-Ⅱ-2 YH1-18-Ⅰ-3 YH1-18-Ⅱ-4 YH1-18-Ⅰ-5 YH1-18-Ⅱ-6 YH1-18-Ⅰ-7 YH1-18-Ⅱ-8 YH1-19-Ⅰ-1 YH1-19-Ⅱ-2 YH1-19-Ⅰ-3 YH1-19-Ⅱ-4 YH1-19-Ⅰ-5 YH1-19-Ⅱ-6 YH1-19-Ⅰ-7 YH1-19-Ⅱ-8 YH1-20-Ⅰ-1 YH1-20-Ⅱ-2 YH1-20-Ⅰ-3 YH1-20-Ⅱ-4 YH1-20-Ⅰ-5 YH1-20-Ⅱ-6 YH1-20-Ⅰ-7 YH1-20-Ⅱ-8
基岩（m） 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00
固结灌浆帷幕灌浆混凝土封堵段回填灌浆接触灌浆缝灌浆
（3）物探测试孔、质量检查孔、抬动观测孔，灌浆工作结束后按灌浆孔封孔要求进行封孔。
1.1.4.2灌浆方法
（1）基岩固结灌浆孔排序分两序，地质不良地段分为三个次序，先灌Ⅰ排序孔，后灌Ⅱ排序孔。同排固结灌浆孔按分两序加密的原则施灌，先灌Ⅰ序孔，后灌Ⅱ序孔。同序孔中，先灌低高程孔，后灌高高程孔。第Ⅱ序孔在周围的第Ⅰ序孔施工完毕且封孔后方可实施钻灌。固结灌浆原则上一泵灌一孔，当相互串浆时，采用3个孔并联灌注，并控制灌浆压力。
0.75~1.5
B3型
8
2.5梅花型布置
0.75~1.5
固结灌浆孔的孔位、孔向按施工图纸布置。
1.1.3固结灌浆施工程序
1.1.3.1围岩固结灌浆施工程序
物探测试钻孔及灌前测试→回填灌浆孔（Ⅰ、Ⅱ序）灌浆→变形观测→回填灌浆检查孔→固结灌浆孔（Ⅰ、Ⅱ序或者Ⅲ序）钻孔→压水试验→灌浆→变形观测固结灌浆检查孔→物探测试孔扫孔灌后测试。
（4）一般采用单孔灌浆的方法。但对于注入量较小的地段，在监理人批准后，同一环上的灌浆孔可并联灌浆，并联孔数不得多于3个，孔位宜保持对称。
（5）当灌浆孔的灌浆段长小于6m，可全孔一次灌浆；当地质条件不良或有特殊要求时，分段灌浆。
（6）灌浆机具采用SGB6-10型灌浆泵，JJS-23搅拌桶，GTY-Ⅳ型灌浆自动记录仪配套使用。
（3）串通孔（组）或多孔并联灌浆时，分别控制灌浆压力，同时加强抬动监测，防止混凝土发生抬动破坏。
1.1.4.6灌浆水灰比和变浆标准
（1）按灌浆试验确定的或监理人批准的水灰比施灌，灌浆浆液由稀到浓逐级变换。当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。
岩石地基固结灌浆单孔及单元工程施工质量验收评定表填表说明
岩石地基固结灌浆单孔及单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.本要求适用于全孔一次灌浆，分段灌浆可按表3.1执行。
2.单元工程划分：宜按混凝土浇筑块（段）划分，或按施工分区划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4.本单元工程单孔施工工序分为钻孔（含冲洗）和灌浆（含封孔）2个工序，其中灌浆是主要工序。
本表是在表3.2.1、表3.2.2工序质量验收评定合格后完成。
5.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6.岩石地基固结灌浆单孔施工质量验收评定标准。
（1）合格标准：工序施工质量验收评定全部合格。
（2）优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7.岩石地基帷幕灌浆单元工程施工质量验收评定标准。
（1）合格标准：在单元工程固结灌浆效果检查符合设计和规范要求的前提下，灌浆孔100%合格，优良率小于70%；各项报验资料应符合SL633—2012的要求。
（2）优良标准：在单元工程固结灌浆效果检查符合设计和规范要求的前提下，灌浆孔100%合格，优良率不小于70%；各项报验资料应符合SL633—2012的要求。
8.固结灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用波速测试或检查孔压水试验等方法进行。
测量岩体波速或静弹性模量，分别在灌浆结束14天、28天后进行，岩体波速或静弹性模量应符合设计要求。
压水试验：检查孔数量不少于灌浆总孔数5%，压水试验在灌浆结束3～7天后进行，检查孔合格率不小于80%，不合格孔段透水率值不大于1.5q设为合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
23
D0+
081.00
24
D0+
084.00
25
D0+
087.00
26
D0+
090.00
7
27
D0+
093.00
28
D0+
096.00
29
D0+
099.00
单元号
ቤተ መጻሕፍቲ ባይዱ
29 环号

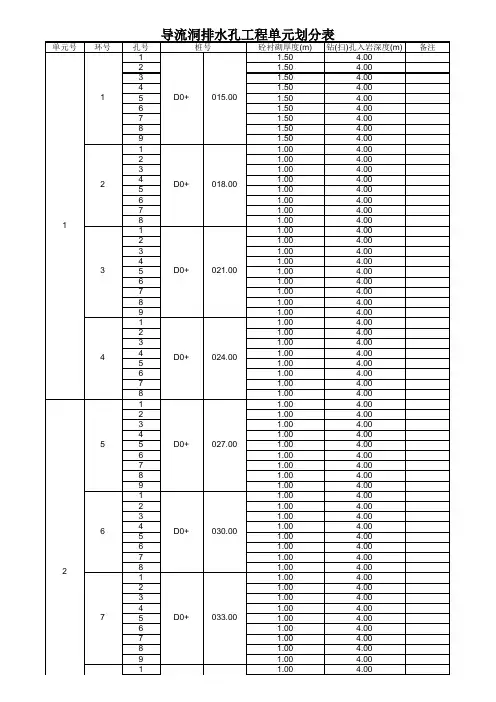

D0+ 099.00 导流洞排水孔工程单元划分表 孔号 7 8 9 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 桩号 砼衬砌厚度(m) 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80 钻(扫)孔入岩深度(m) 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 备注
