活塞式制冷压缩机的工作原理及结构

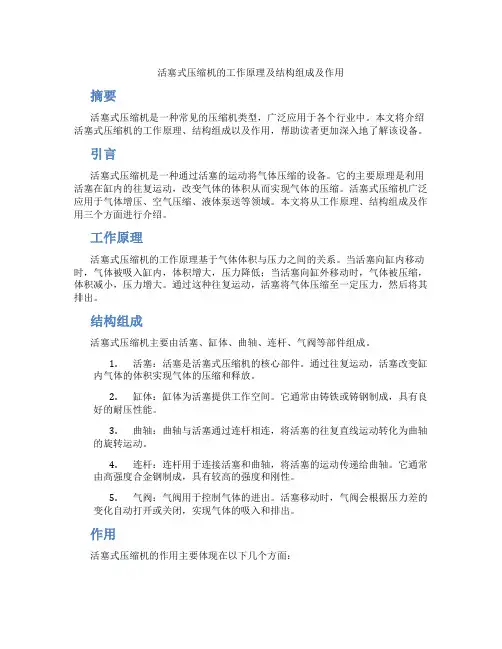

活塞式压缩机的工作原理及结构组成及作用
活塞式压缩机的工作原理及结构组成及作用摘要活塞式压缩机是一种常见的压缩机类型,广泛应用于各个行业中。
本文将介绍活塞式压缩机的工作原理、结构组成以及作用,帮助读者更加深入地了解该设备。
引言活塞式压缩机是一种通过活塞的运动将气体压缩的设备。
它的主要原理是利用活塞在缸内的往复运动,改变气体的体积从而实现气体的压缩。
活塞式压缩机广泛应用于气体增压、空气压缩、液体泵送等领域。
本文将从工作原理、结构组成及作用三个方面进行介绍。
工作原理活塞式压缩机的工作原理基于气体体积与压力之间的关系。
当活塞向缸内移动时,气体被吸入缸内,体积增大,压力降低;当活塞向缸外移动时,气体被压缩,体积减小,压力增大。
通过这种往复运动,活塞将气体压缩至一定压力,然后将其排出。
结构组成活塞式压缩机主要由活塞、缸体、曲轴、连杆、气阀等部件组成。
1.活塞:活塞是活塞式压缩机的核心部件。
通过往复运动,活塞改变缸内气体的体积实现气体的压缩和释放。
2.缸体:缸体为活塞提供工作空间。
它通常由铸铁或铸钢制成,具有良好的耐压性能。
3.曲轴:曲轴与活塞通过连杆相连,将活塞的往复直线运动转化为曲轴的旋转运动。
4.连杆:连杆用于连接活塞和曲轴,将活塞的运动传递给曲轴。
它通常由高强度合金钢制成,具有较高的强度和刚性。
5.气阀:气阀用于控制气体的进出。
活塞移动时,气阀会根据压力差的变化自动打开或关闭,实现气体的吸入和排出。
作用活塞式压缩机的作用主要体现在以下几个方面:1.压缩气体:活塞式压缩机通过活塞的运动将气体进行压缩,提高气体的压力和密度。
2.储存能量:压缩后的气体具有较高的能量密度,可以储存供后续使用。
3.供应动力:活塞式压缩机可以将压缩后的气体用于驱动其他设备,提供动力支持。
4.提供稳定气流:活塞式压缩机可以通过控制压缩气体的输出来提供稳定的气流,满足不同应用的需求。
总结活塞式压缩机是一种重要的工业设备,通过活塞的运动实现气体的压缩和释放。
它的工作主要基于活塞的往复运动和气体的体积变化,结构由活塞、缸体、曲轴、连杆、气阀等组成。
活塞式压缩机设计手册
活塞式压缩机设计手册前言活塞式压缩机是一种常见的机械设备,广泛应用于各个行业中。
它的设计与性能对于设备的工作效率和稳定性具有重要影响。
本手册将介绍活塞式压缩机的设计原理、结构及其应用,帮助读者更好地了解和应用活塞式压缩机。
一、活塞式压缩机的原理活塞式压缩机是一种通过活塞在缸体内往复运动实现气体的吸入和压缩的装置。
其工作原理主要包括吸入、压缩、排气三个过程。
活塞在缸体内往复运动时,通过活塞和活塞杆的连接作用,实现了气体的吸入和压缩。
这种运动方式使得活塞式压缩机具有高效、可靠的特点。
二、活塞式压缩机的结构活塞式压缩机由缸体、活塞、活塞杆、连杆、曲轴等组成。
其中,活塞和活塞杆在缸体内往复运动,完成气体的吸入和压缩;连杆将活塞的直线运动转换为曲轴的旋转运动,以便实现更高效的压缩。
活塞式压缩机的结构设计对于其性能和寿命有着重要的影响。
三、活塞式压缩机的应用活塞式压缩机广泛应用于空气压缩机、制冷设备、液压机械及工业设备中。
以空气压缩机为例,活塞式压缩机通过将空气吸入缸体并压缩,使得压缩空气达到所需的工作压力。
制冷设备中,活塞式压缩机则通过压缩制冷剂,实现制冷循环过程。
在液压机械及其他工业设备中,活塞式压缩机则用于提供压力和动力。
四、活塞式压缩机设计要点活塞式压缩机的设计要点包括以下几个方面:1. 缸体与活塞的匹配在活塞式压缩机的设计中,缸体和活塞的匹配是一个关键环节。
合理的缸体和活塞匹配可以减小摩擦损失和泄漏,提高工作效率。
因此,在设计过程中需要进行充分的计算和测试,并选择合适的材料。
2. 活塞杆的设计活塞杆是将活塞与连杆连接的重要部件。
在活塞式压缩机的设计中,活塞杆的刚性和强度对于设备的安全运行和寿命至关重要。
设计时需要保证活塞杆的强度满足工作条件,并通过适当的润滑和冷却措施减小摩擦损失。
3. 连杆设计连杆是活塞与曲轴连接的关键部件。
在活塞式压缩机的设计中,连杆的设计要考虑到力学特性和可靠性。
合理的连杆设计可以减小振动和冲击,降低设备失效的风险。
活塞式制冷压缩机理想工作过程
活塞式制冷压缩机理想工作过程
活塞式制冷压缩机是一种常见的压缩机类型,广泛应用于空调、制冷设备等领域。
本文将介绍活塞式制冷压缩机的理想工作过程。
活塞式制冷压缩机的理想工作过程分为四个步骤:吸入、压缩、冷却和排出。
首先是吸入阶段。
在吸入阶段,活塞向下运动,扩大了气缸内的容积。
随着容积的增大,外界空气以低压进入气缸内,形成吸入气体。
同时,进气阀门打开,有利于气体的吸入。
接下来是压缩阶段。
在压缩阶段,活塞向上运动,减小了气缸内的容积。
气体在此过程中被压缩,温度和压力逐渐增加。
进气阀门关闭,以防止气体的逆流。
然后是冷却阶段。
在冷却阶段,压缩的气体进入冷凝器。
在冷凝器中,通过散热器的冷却,气体的温度降低,通过与周围环境的热交换,将热量散发到外部。
最后是排出阶段。
在排出阶段,冷却后的气体进入膨胀阀。
膨胀阀的作用是控制气体的流量,并将气体导入蒸发器。
在膨胀器中,气体通过蒸发过程吸收蒸发器内的热量,从而降低蒸发器内的温度。
通过这样的一系列过程,活塞式制冷压缩机将工质从低温低压状态转变为高温高压状态。
这样的状态将有利于制冷系统的运行。
需要注意的是,上述过程是基于理想条件下的描述。
实际情况中,压缩机的工作过程可能受到不同因素的影响,如摩擦、压力损失等。
因此,在实际工作中需要对这些因素进行考虑和优化,以提高制冷系统的效率和性能。
活塞式制冷压缩机是一种重要的制冷设备。
了解其理想工作过程有助于我们更好地理解制冷系统的运作原理,为相关领域的设计和应用提供指导。
风冷活塞式冷水机组,结构部件及工作原理,制冷与压缩机油循环
风冷活塞式冷水机组,结构部件及工作原理,制冷与压缩机油循环风冷活塞式冷水机组是一种通过压缩机将制冷剂从低温低压状态压缩成高温高压状态,然后通过冷凝器散热、膨胀阀膨胀、蒸发器吸收热量的机械制冷设备。
结构部件:1. 压缩机:负责将制冷剂压缩成高压高温状态。
2. 冷凝器:通过散热器将高温高压的制冷剂冷却,使其变成高压液体。
3. 膨胀阀:控制制冷剂的流量,并将高压液体制冷剂膨胀为低压低温的液体制冷剂。
4. 蒸发器:吸收周围的热量,使制冷剂从低压低温状态变成低压蒸气状态。
工作原理:1. 制冷剂从蒸发器进入压缩机,被压缩机压缩成高压高温气体。
2. 高温高压气体流入冷凝器,通过冷凝器的散热效应,制冷剂冷却成高压液体。
3. 高压液体通过膨胀阀,压力减小,流入蒸发器。
4. 在蒸发器中,低压液体制冷剂吸收周围的热量,使其蒸发为低压蒸气。
5. 低压蒸气回到压缩机,开始下一个循环。
制冷机油循环:制冷机油主要用于润滑和冷却压缩机的运动部件,以确保压缩机的正常运行。
油循环是通过压缩机中的油泵实现的。
1. 油泵将冷却的油从油箱吸入,通过油管输送到压缩机各个部件。
2. 油在压缩机的运动部件和其他摩擦部件上形成一层油膜,提供润滑和冷却作用。
3. 油在运动部件上吸收热量,然后通过冷却器冷却,再通过油泵再次循环,确保油的温度保持在适当的范围内。
4. 通过油滤器过滤油中的杂质,保持油的清洁度,延长机组的使用寿命。
总结:风冷活塞式冷水机组通过压缩机将制冷剂压缩,经过冷凝器、膨胀阀和蒸发器的流程,实现制冷循环。
同时,通过制冷机油循环,保证压缩机的运转正常,并提供润滑和冷却作用。

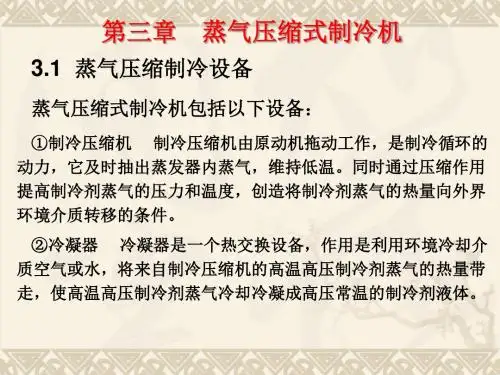

10第10讲 活塞式制冷压缩机
活塞式制冷压缩机示意图
活塞压缩机实物图
开 启 式 活 塞 压 缩 机
半 封 闭 活 塞 制 冷 压 缩 机
2.活塞式压缩机的特点
1)优点
①能适应较广阔的压力范围和制冷量要求;② 热效率高,单位耗电 量相对较少,特别是偏离设计工况运行时更明显;③ 对材料要求低, 加工比较容易,造价较低廉;④ 技术谁较为成熟,生产谁积累了丰富 的经验;⑤ 装置系统比较简单。 2)缺点 ①因受到活塞往复惯性力的影响,转速受到限制,不能过高,因此单 机输气量大时,机器就显得笨重; ② 机构复杂,易损件多,维修工作 量大; ③ 由于受到各种力、力矩的作用,运转时振动较大; ④ 输气 不连续,气体压力有波动。
化学工业出版社
3.1.1 压缩机
目前国内外广泛应用的制冷机有:蒸气压缩式制冷机、吸收式制冷机 和蒸气喷射式制冷机。 根据工作原理不同压缩机可以分为容积式和速度式两大类
3.1.1.1 活塞式制冷压缩机
活塞式制冷压缩机示意图
1.活塞式制冷压缩机的基本结构和工作原理 结构:机体、曲轴、连杆组件、活塞组件、气 缸及吸排气阀 原理:压缩过程;排气过程;膨胀过程;吸气 过程。
第三章
蒸气压缩式制冷机
3.1 蒸气压缩制冷设备
蒸气压缩式制冷机包括以下设备:
①制冷压缩机 制冷压缩机由原动机拖动工作,是制冷循环的 动力,它及时抽出蒸发器内蒸气,维持低温。同时通过压缩作用 提高制冷剂蒸气的压力和温度,创造将制冷剂蒸气的热量向外界 环境介质转移的条件。
②冷凝器 冷凝器是一个热交换设备,作用是利用环境冷却介 质空气或水,将来自制冷压缩机的高温高压制冷剂蒸气的热量带 走,使高温高压制冷剂蒸气冷却冷凝成高压常温的制冷剂液体。
活塞式压缩机的工作原理及结构
活塞式压缩机的工作原理及结构活塞式压缩机是一种常见的压缩机类型,用于将气体压缩为更高的压力。
它的工作原理基于活塞在气缸内做往复运动,从而压缩气体。
本文将介绍活塞式压缩机的工作原理及结构。
一、活塞式压缩机的工作原理活塞式压缩机的工作原理可以简单地概括为四个步骤:吸气、压缩、冷却和排气。
首先是吸气过程。
当活塞向下运动时,气缸内的压力降低,使气体通过进气阀进入气缸。
进气阀在活塞向上运动时关闭,防止气体逆流。
接下来是压缩过程。
当活塞向上运动时,气缸内的容积减小,从而将气体压缩。
随着活塞的上升,气体的压力不断增加,直到达到所需的压力水平。
然后是冷却过程。
由于气体被压缩,温度也相应升高。
为了防止过热,活塞式压缩机通常配备有冷却系统,通过冷却系统将压缩的气体冷却到合适的温度。
最后是排气过程。
当活塞下降到最低点时,排气阀打开,压缩的气体通过排气阀释放出去。
然后,活塞开始向上运动,循环再次开始。
二、活塞式压缩机的结构活塞式压缩机通常由以下几个主要部分组成:气缸、活塞、活塞环、气缸盖、气缸体、阀门等。
气缸是活塞式压缩机的主要工作部件之一,通常由铸铁或铝合金制成。
气缸内部分为进气区和排气区,通过进、排气阀来控制气流。
活塞是活塞式压缩机的运动部件,负责往复运动并压缩气体。
活塞通常由铸铁或铝合金制成,并与气缸内的内壁配合紧密,以防止气体泄漏。
活塞环是位于活塞上的密封件,有助于减少气体泄漏。
它通常由耐磨材料制成,并与气缸内壁配合以保持密封性能。
气缸盖用于封闭气缸的一端,并作为活塞运动的导向和支撑部件。
它需要具备良好的密封性能和刚性,以确保活塞的正常运行。
气缸体是气缸的主要组成部分,承受气缸内部的压力。
它通常由铸铁或铝合金制成,并需要具备足够的强度和耐磨性。
总结:活塞式压缩机通过活塞的往复运动将气体压缩为更高的压力,实现气体的压缩和输送。
它的工作原理简单明了,结构紧凑可靠。
活塞式压缩机广泛应用于空气压缩、气体输送和工业生产等领域,具有重要的实际应用价值。
活塞式制冷压缩机的四个过程
活塞式制冷压缩机的四个过程活塞式制冷压缩机是一种常见的压缩机类型,广泛应用于制冷、空调等领域。
它通过四个不同的过程来完成压缩和冷却的工作。
下面将详细介绍这四个过程。
第一个过程是吸气过程。
在这个过程中,制冷压缩机的活塞向后运动,扩大了活塞腔容积。
此时,制冷剂从外部低压侧(蒸发器)进入。
在吸入过程中,活塞运动快速,吸入阀门打开,制冷剂被抽入压缩机内部。
这个过程中,温度低、压力低。
第二个过程是压缩过程。
在这个过程中,活塞开始向前运动,缩小了活塞腔容积。
同步,压缩腔的温度和压力开始上升。
制冷剂受到了压缩,分子间的间距变小,分子与分子之间发生了碰撞,从而使制冷剂的温度和压力上升。
这个过程中,温度高、压力高。
第三个过程是冷却过程。
在这个过程中,压缩机通过冷却系统将压缩的制冷剂降温。
制冷剂进入冷凝器,通过冷却器冷却。
在冷却过程中,制冷剂的温度和压力开始下降。
冷却后,制冷剂会变成液体状态。
第四个过程是放气过程。
在这个过程中,活塞继续向前运动,改变了活塞腔的容积,使得放气阀门打开。
此时,高压制冷剂被排出到外部高压侧(冷凝器)。
放气过程中,制冷剂的温度和压力继续下降。
这四个过程循环进行,不断地完成制冷剂的压缩和冷却。
通过这个过程,制冷压缩机能够将低温低压的制冷剂压缩成高温高压的制冷剂,从而实现制冷的效果。
同时,通过冷却过程,制冷剂的温度也会降低,以便下一个循环的吸气过程。
总之,活塞式制冷压缩机的四个过程(吸气、压缩、冷却、放气)共同完成了制冷剂的压缩和冷却,从而实现了制冷的目的。
在应用领域广泛的制冷压缩机中,活塞式制冷压缩机以其简单、可靠的特点得到了广泛的应用。
它在制冷领域的发展中起到了重要的作用。
氨制冷设备的构造及制冷工作原理
浅谈氨制冷设备的构造及制冷工作原理一、制冷系统的制冷工作原理:主要由压缩机、冷凝器、储氨器、油分离器、节流阀、氨液分离器、蒸发器、中间冷却器、紧急泄氨器、集油器、各种阀门、压力表和高低压管道组成。
其中,制冷系统中的压缩机、冷凝器、节流阀和蒸发器(冷库排管)是四个最基本部件。
它们之间用管道依次连接,形成一个封闭的系统,制冷剂氨在系统中不断循环流动,发生状态变化,与外界进行热量交换,其工作过程是:液态氨在蒸发器中吸收被冷却物的热量之后,汽化成低压低温的氨气,被压缩机吸入,压缩成高压高温的氨气后排入冷凝器,在冷凝器中被冷却水降温放热冷凝为高压氨液,经节流阀节流为低温低压的氨液,再次进入蒸发器吸热气化,达到循环制冷的目的。
这样,氨在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。
在实际的制冷系统中,完成一次制冷循环,制冷剂需要通过上述四大件外,还通过许多辅助设备,这些设备是为了提高运行的经济性、可靠性和安全性而设置的。
以双级压缩机制冷系统为例,完成一次制冷循环,氨必须依次通过低级氨压机、一级油分离器、中间冷却器、高级氨压机、二级油分离器、冷凝器、储氨器、节流阀、氨液分离器、调节站、蒸发器、再回到低级氨压缩机,这样才完成一次循环,实际制冷工艺流程是较为复杂的。
制冷学原理是一个能量转化过程。
即电能转化机械能,机械能转化为热能,热能又通过氨的作用进行冷热交换,完成制冷的过程。
二、活塞式压缩机的基本结构及其工作原理:活塞式压缩机是目前广泛应用于大中型冷库的制冷机型。
我局安装的就是一台6AW10型单级氨压缩机和一台8ASJ10型双级氨压缩机,均由大连冷冻机厂生产的。
活塞式压缩机主要由机体、曲轴、连杆、活塞、进排气阀组、安全阀、能量调节机构、润滑系统和直连式电动机配装而成的。
6AW10型压缩机的总体结构是:“6”表示压缩机有6个缸(3个排气缸、3个吸气缸),“A”表示以氨做制冷剂,“W”表示汽缸排列的样式如同字母W型,“10”表示汽缸直径为10厘米。
活塞式压缩机的主要组成部分
活塞式压缩机的主要组成部分活塞式压缩机是一种常见的压缩空气设备,广泛应用于工业和家用领域。
它以其高效和可靠的性能而受到青睐。
活塞式压缩机的主要工作原理是通过活塞的上下运动,将空气压缩到高压状态。
活塞式压缩机的主要组成部分包括气缸、活塞、连杆、曲轴和阀门。
下面将对每个部分进行详细介绍。
气缸气缸是活塞式压缩机的主要工作部件之一,它起到容纳和封闭空气的作用。
气缸通常由高强度、耐磨损的材料制成,如铸铁或铸钢。
气缸内壁经过精细加工,以减少摩擦和磨损,提高密封性能。
活塞活塞是气缸内部上下运动的部件,它与气缸内壁之间形成密封空间。
活塞通常采用铝合金或铸铁材料制成,具有高强度和耐高温的特点。
活塞上装有活塞环,用于提高密封性能和减少润滑油的进入。
连杆连杆是活塞与曲轴之间的连接部件,通过连杆的运动将活塞上下运动的力量传递给曲轴。
连杆通常由高强度的合金钢制成,具有较高的抗拉强度和刚度,以承受高压下的工作条件。
曲轴曲轴是活塞式压缩机的动力输出部件,它将活塞上下运动的线性力量转换为旋转力量。
曲轴具有复杂的曲线结构,能够将活塞的直线运动转换为旋转运动,从而带动压缩机的工作。
曲轴通常由优质的合金钢制成,以满足高速和高强度工作的要求。
阀门阀门是活塞式压缩机中起控制流动的作用,使气体在压缩和放松过程中按照预定的路径流动。
常见的阀门包括吸气阀和排气阀。
吸气阀用于从外部环境吸入空气,而排气阀将压缩后的空气排放到外部环境中。
阀门通常由耐高温和耐腐蚀的材料制成,以确保长时间运行的可靠性。
综上所述,活塞式压缩机的主要组成部分包括气缸、活塞、连杆、曲轴和阀门。
这些部件相互协作,通过活塞的上下运动完成对空气的压缩和放松,从而实现压缩机的正常工作。
对于不同工作条件和要求,活塞式压缩机的设计和选材也有所差异。
通过合理的设计和优质的材料选择,活塞式压缩机可以实现高效、可靠的工作,为各个领域提供所需的压缩空气。
活塞式制冷压缩机的工作原理及结构
活塞式制冷压缩机的工作原理及结构活塞式制冷压缩机的工作原理及结构第一节活塞式制冷压缩机工作原理1、活塞压缩机的分类按使用的制冷剂来分,有氨压缩机和氟利昂压缩机两种。
按压缩级数来分,有单级压缩和双级压缩两种。
按汽缸中心线的位置分,有直立式、V型、W型和S(扇)型。
按压缩机的总体结构来分,有开启式、半封闭式、全封闭式三种2、活塞式压缩机的工作过程1)理想工作过程在分析活塞式压缩机的工作过程中,可以先把实际过程简化成理想过程。
简化时假定:a.压缩机没有余隙容积;b.吸、排气过程没有容积损失;c.压缩过程是理想的绝热过程;d.无泄漏损失。
这样,压缩机的理想工作过程可用图2-1所示的P―V图来表示。
纵坐标表示压力P,横坐标表示活塞在汽缸中移动时形成的容积V。
在图中,4→1表示吸气过程,活塞从上止点开始向右移动,排气阀(片)关闭,吸气阀(片)打开,在压力P1下吸入制冷剂气;1→2表示压缩过程,活塞从下止点向左移动,制冷剂从压力P1绝热压缩到P2,此过程吸、排气阀均关闭;2→3表示排气过程,活塞左行至2位置时排气阀打开,活塞继续左行,在压力P2下把制冷剂排出汽缸。
由于假设没有余隙容积,活塞运行到3点时制冷剂全部排出。
当活塞再次向右移动时进行下一次的吸气过程。
2)实际工作过程压缩机的实际工作过程与理想工作过程有很大不同。
实际过程存在余隙容积;吸排气阀有阻力,工作时存在压力损失;汽缸壁与制冷剂之间有热交换,非绝热过程;有漏损失。
a.余隙容积的影响(容积系数λV)余隙:活塞运动到上止点位置时,活塞顶与阀座之间保持一定的间隙,称为余隙,余隙所形成的容积称为余隙容积。
造成余隙的主要原因是:防止曲柄连杆机构受热延伸时不至于使活塞撞击阀座而引起机器损坏;排气阀的通道占据一定的空间;运动部件的磨损使零件配合间隙变大;活塞环与阀盖之间的环型空间。
余隙容积的存在,在排气过程结束时不能将汽缸内的气体全部排净,有一部分高压气体残留在余隙容积内,这样在下一次吸气开始前,这一部分气体首先膨胀减压,在压力降低到低于吸气压力才能开始吸气。
活塞式制冷压缩机的基本构造(技术分享)
活塞式制冷压缩机的基本构造(技术分享)活塞式制冷压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。
1、机体机体:包括汽缸体和曲轴箱两部分,一般采用高强度灰铸铁(HT20-40)铸成一个整体。
它是支承汽缸套、曲轴连杆机构及其它所有零部件重量并保证各零部件之间具有正确的相对位置的本体。
汽缸采用汽缸套结构,安装在汽缸体上的缸套座孔中,便于当汽缸套磨损时维修或更换。
因而结构简单,检修方便。
2、曲轴曲轴:曲轴是活塞式制冷压缩机的主要部件之一,传递着压缩机的全部功率。
其主要作用是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。
曲轴在运动时,承受拉、压、剪切、弯曲和扭转的交变复合负载,工作条件恶劣,要求具有足够的强度和刚度以及主轴颈与曲轴销的耐磨性。
故曲轴一般采用40、45或50 号优质碳素钢锻造,但现在已广泛采用球墨铸铁(如QT50-1.5与QT60-2等)铸造。
3、连杆连杆:连杆是曲轴与活塞间的连接件,它将曲轴的回转运动转化为活塞的往复运动,并把动力传递给活塞对汽体做功。
连杆包括连杆体、连杆小头衬套、连杆大头轴瓦和连杆螺栓。
连杆体在工作时承受拉、压交变载荷,故一般用优质中碳钢锻造或用球墨铸铁(如QT40-10)铸造,杆身多采用工字形截面且中间钻一长孔作为油道。
连杆小头通过活塞销与活塞相连,销孔中加衬套以提高耐磨、耐冲击能力。
连杆小头衬套常用锡磷青铜ZQSn10-1做成整体筒状,外圆面车有环槽并钻有油孔,内表面开有轴向油槽。
连杆大头与曲轴连接。
连杆大头一般做成剖分式,以便于装拆和检修。
为了改善连杆大头与曲柄销之间的磨损状况,大头孔内一般均装有轴承合金轴瓦即连杆大头轴瓦。
连杆大头轴瓦分薄壁和厚壁两种,系列制冷压缩机都采用薄壁轴瓦。
轴瓦的上瓦与连杆油孔相应的地方也开有油孔。
连杆螺栓用于连接剖分式连杆大头与大头盖。
连杆螺栓是曲柄连杆机构中受力严重的零件,它不仅受反复的拉伸且受振动和冲击作用,很容易松脱和断裂,以致引起严重事故。
活塞式压缩机的结构和工作原理
活塞式压缩机的结构和工作原理活塞式压缩机是一种常见的压缩机类型,广泛应用于制冷、空调、气体输送等领域。
它以其简单可靠的结构和高效的工作原理而受到大家的青睐。
活塞式压缩机的结构包括气缸体、气缸盖、活塞、连杆、摇臂、阀板和阀片等组成。
气缸体和气缸盖通过螺栓连接在一起,构成了密封的气缸腔。
活塞则被插入到气缸体内,与气缸腔形成密闭的容积。
连杆连接在活塞和摇臂上,通过摇臂传递活塞的往复运动。
阀板和阀片位于气缸体与气缸盖之间,起到控制气体流动的作用。
活塞式压缩机的工作原理是通过活塞在气缸内的往复运动来压缩气体。
其工作过程主要可分为吸气、压缩和排气三个阶段。
在吸气阶段,活塞向下运动,气缸内的体积增大,形成了一定的负压。
此时,气缸腔内外的压力差促使气体从外部环境经过吸气阀进入气缸腔内。
接下来是压缩阶段,活塞向上运动,由于气缸腔的体积减小,吸入的气体被压缩,压力逐渐升高。
当气体压力达到设定值时,压缩阀片会关闭,防止气体回流。
最后是排气阶段,压缩后的气体通过排气阀片流出气缸腔,进入压缩机系统中的下一个阶段或设备。
此时,活塞向下运动,气缸内的体积再次增大,排气阀片关闭。
活塞式压缩机的工作原理基于热力学原理,通过活塞的往复运动改变气缸腔的体积来实现气体的压缩。
它的结构简单、可靠性高,且适用于多种气体的压缩,因而被广泛应用于多个领域。
当然,活塞式压缩机在实际应用中也存在一些问题。
例如,由于活塞的往复运动会产生较大的振动和噪音,需要采取相应的措施进行减震和降噪。
此外,活塞与气缸之间的密封性也需要保持良好,以防止气体泄漏和能量损失。
总的来说,活塞式压缩机以其简单可靠的结构和高效的工作原理在各个领域发挥着重要作用。
通过不断的技术创新和改进,相信活塞式压缩机在未来会有更广泛的应用前景。
活塞式压缩机的工作原理及结构组成
活塞式压缩机的工作原理及结构组成活塞式压缩机是一种常见的压缩机类型,它通过活塞的上下运动,将气体压缩成高压气体。
在各种工业领域中,活塞式压缩机被广泛应用于气体压缩、冷却、排气等工艺。
活塞式压缩机的工作原理是利用活塞在气缸内部的上下运动,通过缸内的排气过程将气体压缩。
其主要由气缸、排气阀、进气阀、活塞及曲轴等组成。
下面将对其工作原理及结构组成进行详细介绍。
首先,活塞式压缩机的工作原理是通过活塞在气缸内往复运动来实现气体的压缩。
当活塞向下运动时,活塞内的气体被吸入气缸中,同时进气阀打开,将外部气体引入压缩区域。
接着,当活塞向上运动时,进气阀关闭,同时排气阀打开,气体被压缩在气缸内。
最后,当活塞再次向下运动时,排气阀关闭,气体被压缩,同时进入下一个循环。
活塞式压缩机的结构组成主要包括:1.气缸:气缸是容纳活塞及气体的密封腔体,一般由铸铁或铝合金制成。
气缸内部经过精密的加工,以减少摩擦和气泄漏。
2.活塞:活塞是活塞式压缩机的核心部件,它通过上下往复运动实现气体的压缩。
活塞通常由铸铁或铝合金制成,并配有密封件以减少气体泄漏。
3.曲轴:曲轴是活塞运动的动力来源,它将活塞的上下往复运动转化为旋转运动。
曲轴通过连杆与活塞相连接,使活塞的运动变为转动。
4.进气阀和排气阀:进气阀和排气阀是控制气体流动的关键元件。
进气阀用于控制气体进入气缸,而排气阀用于排出压缩后的气体。
这两个阀门的开闭动作需要与活塞运动同步,以保证压缩机的正常工作。
5.冷却系统:由于压缩过程会产生大量热量,活塞式压缩机通常配备有冷却系统,用于散热。
冷却系统一般采用风冷或水冷方式,以保证压缩机运行时的温度控制。
综上所述,活塞式压缩机是一种运用活塞的往复运动将气体压缩的压缩机。
它具有结构简单、可靠性高的优点,在工业生产中得到广泛应用。
通过深入了解其工作原理及结构组成,我们可以更好地掌握活塞式压缩机的运行机制,为其维护及故障排除提供有力的支持。
活塞式制冷压缩机工作原理
活塞式制冷压缩机工作原理活塞式制冷压缩机是一种常见的制冷设备,主要用于压缩和循环制冷剂,实现制冷的目的。
其工作原理可以概括为以下几个步骤:1. 吸气阶段:活塞下行,使气缸内的容积增大。
此时,由于气缸内压力较低,制冷剂会被外部压力推动从低压侧进入活塞压缩机的气缸内。
2. 压缩阶段:活塞上行,将气缸内的容积逐渐减小。
这个过程中,气体分子的间距变得更近,相互之间的碰撞增加,从而使气体的温度和压力上升。
3. 排气阶段:当气缸内的压力增加到一定程度时,高压侧开启排气阀,活塞下行,使气缸内的压力得以释放。
在这个过程中,制冷剂被推送出活塞压缩机的气缸。
4. 吸液阶段:活塞下行,使气缸内的容积增大,低压侧开启进液阀。
此时,制冷剂会通过进液阀从蒸发器中流入活塞压缩机的气缸内。
以上为一个完整的循环,接下来活塞会继续上行,进入下一个压缩循环。
活塞式制冷压缩机的工作原理可以简单分为压缩和排气两个过程。
在压缩过程中,活塞上行,气缸内的制冷剂被压缩成高温高压气体。
在排气过程中,通过排气阀将气缸内的高温高压气体排出。
活塞式制冷压缩机的工作原理还涉及到进液和吸气两个过程。
在吸气过程中,活塞下行,气缸内的制冷剂低压进入气缸。
在进液过程中,活塞下行,气缸内的制冷剂通过进液阀进入气缸。
活塞式制冷压缩机的工作原理可以通过数学模型来描述。
根据理想气体状态方程,可以得到活塞压缩机的压力-体积关系及压力-温度关系。
这些关系式可以用来计算活塞压缩机的性能参数,如压缩比、制冷量及功率消耗等。
总结来说,活塞式制冷压缩机通过不断的吸气、压缩、排气和进液过程,将低压制冷剂压缩成高温高压气体,从而实现制冷效果。
通过控制压缩机的工作参数,可以实现制冷的调节和控制。
活塞式制冷压缩机
活塞式制冷压缩机第一节活塞式压缩机概述一、压缩机分类1、1、按使用的工质分类分为氨压缩机、氟利昂压缩机、异丁烷压缩机等。
2、2、按气缸布置方式分类分为卧式、直立式和角度式三种类型。
如图2-1所示。
3、3、按压缩机的密封方式分类分为开启式和封闭式两大类。
4、4、按制冷量的大小分类配用电动机功率不小于0.37kW、气缸直径小于70mm的压缩机为小型活塞式制冷压缩机;气缸直径为70~170mm的压缩机为中型活塞式制冷压缩机。
5、5、按气体压缩的级数分类分为单级压缩和多级(一般为两级)压缩制冷压缩机。
如果有一台压缩机来实现两级压缩,则又称为单机双级制冷压缩机。
6、6、按活塞行程分类分为短行程和长行程两种。
二、压缩机的型号及基本参数按GB10871-1989规定,小型活塞式单级制冷压缩机的型号表示如下:开启式压缩机的基本参数规定:气缸直径为60mm、转速范围为600~1500r/min。
半封闭式压缩机基本参数规定:气缸直径为30mm\40mm\50mm\60mm,名义转速为1440r/min。
中型活塞式单级制冷压缩机的型号表示:压缩机组型号表示:小型、中型活塞式单级制冷压缩机的基本参数见表2-1和表2-2。
表2-1 小型活塞式单级制冷压缩机的基本参数表2-2 中型活塞式单级制冷压缩机的基本参数目前国内生产厂家在样本等资料上,仍习惯于沿用老的压缩机型号表示方法,即第二节第二节活塞式压缩机的基本结构和工作过程一、基本结构和名词术语1、基本结构各种活塞式制冷压缩机的制冷量、外形、制冷剂、用途等不尽相同,但其基本结构和组成的主要零部件都大体相同,即包括机体、曲轴、连杆组件、活塞组件、吸排汽组件、汽缸套组件等。
图2-2即为一台立式两缸活塞曲柄连杆式制冷压缩机的结构轴测图。
2、名词术语下面利用图2-3介绍压缩机的有关名词术语。
1.外止点(上止点):活塞在汽缸中作反复运动时,离曲轴旋转中心最远的位置,如图2-3(a)所示。
活塞式压缩机工作原理及零部件简介
往复活塞式压缩机零部件工作原理 Principe de fonctionnement des pièces
de compresseur à piston alternatif
u往复压缩机工作原理 Principe de fonctionnement de compresseur à piston alternatif
往复活塞式压缩机零部件工作原理 Principe de fonctionnement des pièces
de compresseur à piston alternatif
u往复式天然气压缩机 Compresseur de gaz naturel à piston alternatif
工厂内组装完毕——成撬天然气压缩机机组 Assemblage en usine – Groupe des compressiers de gaz naturel
曲轴组件 Composant de vilebrequin
连杆组件 Composant de bielle
十字头 Crosse
活塞组件 composant de piston
填料组件 Composant de bourrant
往复活塞式压缩机零部件工作原理 Principe de fonctionnement des pièces
de compresseur à piston alternatif
u零件部件结构概述 Généralité de structure de pièces
机体 Corps
中体(十字头滑履) Corps central (coulisseau de crosse)
气缸组件 Composant de cylindre
活塞式压缩机的工作原理
活塞式压缩机的工作原理 The latest revision on November 22, 2020\1、活塞式压缩机的工作原理及图当活塞式压缩机的曲轴旋转时,通过连杆的传动,活塞便做往复运动,由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。
活塞式压缩机的活塞从气缸盖处开始运动时,气缸内的工作容积逐渐增大,这时,气体即沿着进气管,推开进气阀而进入气缸,直到工作容积变到最大时为止,进气阀关闭;活塞式压缩机的活塞反向运动时,气缸内工作容积缩小,气体压力升高,当气缸内压力达到并略高于排气压力时,排气阀打开,气体排出气缸,直到活塞运动到极限位置为止,排气阀关闭。
当活塞式压缩机的活塞再次反向运动时,上述过程重复出现。
总之,活塞式压缩机的曲轴旋转一周,活塞往复一次,气缸内相继实现进气、压缩、排气的过程,即完成一个工作循环。
2、活塞压缩机的优点1、活塞压缩机的适用压力范围广,不论流量大小,均能达到所需压力;2、活塞压缩机的热效率高,单位耗电量少;3、适应性强,即排气范围较广,且不受压力高低影响,能适应较广阔的压力范围和制冷量要求;4、活塞压缩机的可维修性强;5、活塞压缩机对材料要求低,多用普通钢铁材料,加工较容易,造价也较低廉;6、活塞压缩机技术上较为成熟,生产使用上积累了丰富的经验;7、活塞压缩机的装置系统比较简单。
3、活塞压缩机的缺点1、转速不高,机器大而重;2、结构复杂,易损件多,维修量大;3、排气不连续,造成气流脉动;4、运转时有较大的震动。
活塞式压缩机在各种场合,特别是在中小制冷范围内,成为应用最广、生产批量最大的一种机型。
活塞式压缩机,是容积型压缩机中应用最广泛的一种。
在石油、化工生产中,活塞式压缩机的主要用途是:一是压缩气体用作动力,如空气被压缩后可作为动力驱动各种风动机械、工具,以及控制仪表与自动化装置;二是制冷和气体分离,如气体经压缩、冷却、膨胀而液化,用于人工制冷(通常称制冷机或冰机),若液化气体为混合气可在分离装置中将其中的各组分分离出来,如石油裂解气是先经过压缩后在不同温度下将其各组分分别分离出来的;三是用于合成及聚合,如氮和氢高压后合成为氨、氢与一氧化碳高压后合成为甲醇、二氧化碳与氨高压合成为尿素,以及高压生产聚乙烯等;四是用于气体输送或装瓶,如气体经压缩机提压后经管道远程输送煤气和天然气、各种生产原料用气的输送,以及氮气、氧气、氢气、氯气、氩气、二氧化碳等的装瓶。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
活塞式制冷压缩机的工作原理及结构
1、活塞压缩机的分类按使用的制冷剂来分,有氨压缩机和氟利昂压缩机两种。
按压缩级数来分,有单级压缩和双级压缩两种。
按汽缸中心线的位置分,有直立式、V型、W型和S(扇)型。
按压缩机的总体结构来分,有开启式、半封闭式、全封闭式三种。
2、活塞式压缩机的工作过程1)理想工作过程在分析活塞式压缩机的工作过程中,可以先把实际过程简化成理想过程。
简化时假定:a、压缩机没有余隙容积;b、吸、排气过程没有容积损失;c、压缩过程是理想的绝热过程;d、无泄漏损失。
这样,压缩机的理想工作过程可用图2-1所示的P需要变频器,影响油压b、压缩机间隙运行压缩机经济性降低d、顶开吸气阀片11 卸载机构的液力传动机构,主要由油缸、油活塞、拉杆、弹簧、转动环、顶杆等组成。
拉杆上的凸环嵌在汽缸套外部的转动环中。
卸载机构的工作原理:卸载启动的原理:注意事项:高、低压级油缸有所区别,见图2-11;压缩机左右两侧汽缸外的转动环上斜槽方向不同。
(8)油泵及润滑系统飞溅润滑:借助曲轴连杆机构的运动,把曲轴箱中的润滑油甩向需要润滑的表面,或是让飞溅起来的油按设定的路线流过需要润滑的表面。
压力润滑:利用油泵加压的润滑油通过输油管路输送到需要润滑的摩擦面。
这种供油方式油压稳定,油量充足,润滑安全可靠。
图2-12 润滑系统油路
的流向:曲轴箱中的润滑油经过装在曲轴箱底部的滤网式(粗)油过滤器和三通阀后被油泵吸入,提高压力后,经梳片式(精)滤油器滤去杂质后分成两路:一路去后主轴承座,润滑主轴颈,并通过主轴颈内的油道去相邻的一个曲柄销润滑该曲柄销上的连杆大头轴瓦,再通过连杆体中的油孔输送到连杆小头衬套,润滑活塞销。
这一路在后轴承座上设有油压调节阀,一部分油经过油压调节阀旁通流回到曲轴箱;另一路进入轴封箱,润滑和冷却轴封摩擦面并形成油封,然后进入前主轴承,润滑主轴颈及相邻曲柄销;此外再从轴封箱引出一路,供给卸载装置的油分配阀,作为能量调节机构的液压动力。
油泵:常用内啮合转子式油泵(简称转子泵),由曲轴驱动,对旋转方向有要求。
压缩机电机的旋转方向是由油泵转向决定的。
曲轴箱压力过低(汽蚀)或油泵磨损过大,都会影响油压的建立,蒸发温度低于-45℃时常采用外置油泵注意事项:精滤器的操作;油压的调整;油压不足时的分析和检修。
(9)安全阀安全阀设置在吸气腔与排气腔之间,是一种压差式安全阀。
当排气压力与吸气压力的差值超过规定值时,阀芯自动起跳,使吸、排气腔相通,高压气体泄向低压腔,起保护压缩机的作用;当压差减小低于规定值时,阀芯自动关闭。
注意事项:安全阀压力调整后,用锁紧螺母锁紧,拧上阀帽后铅封,禁止随意调整设定值;安全阀起跳后,很容易造成泄漏。
因此,起跳后须检修后才能再度使用。
