16G101-3和11G101-3的对比分析(构造详图部分)

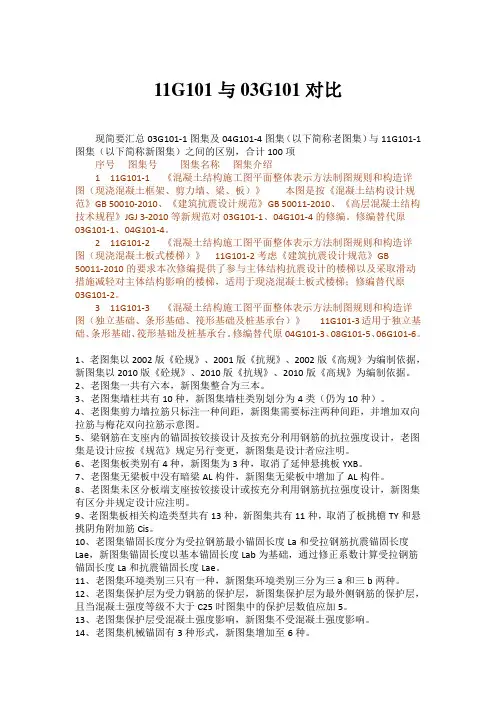

11G101与03G101区别经典对比
11G101与03G101对比现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项序号图集号图集名称图集介绍1 11G101-1 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》本图是按《混凝土结构设计规范》GB 50010-2010、《建筑抗震设计规范》GB 50011-2010、《高层混凝土结构技术规程》JGJ 3-2010等新规范对03G101-1、04G101-4的修编。
修编替代原03G101-1、04G101-4。
2 11G101-2 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2考虑《建筑抗震设计规范》GB 50011-2010的要求本次修编提供了参与主体结构抗震设计的楼梯以及采取滑动措施减轻对主体结构影响的楼梯，适用于现浇混凝土板式楼梯；修编替代原03G101-2。
3 11G101-3 《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-3适用于独立基础、条形基础、筏形基础及桩基承台。
修编替代原04G101-3、08G101-5、06G101-6。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
16G101-3和11G101-3的对比分析（构造详图部分）
16G101-3和11G101-3的对⽐分析（构造详图部分）16G101-3与11G101-3的对⽐分析（构造详图部分）说明本⽂是吴富强⽼师对钢筋新旧平法图集的对⽐分析，共分为“16G101-1与11G101-1的不同之处（制图规则部分）”、“16G101-1与11G101-1的不同之处（详图构造部分）、“16G101-3与11G101-3的不同之处（构造详图部分）”、“16G101-3与11G101-3的不同之处（制图规则部分）”四部分。
本微信号于2016年9⽉13号发布的⽂章“钢筋新平法16G101与11G101对⽐解析（制图规则）”（点击可查看）为吴富强⽼师所编写的第⼀篇，本⽂为第⼆篇。
本图集的标准构造部分新增了第65页边缘构件纵向钢筋在基础中的构造，第77页条形基础底板配筋构造（⼆），第99页双柱联合承台底部和顶部联合构造，第102~104页的有关灌注桩的配筋构造。
1.混凝⼟结构的环境类别和混凝⼟保护层的最⼩厚度到了构造图集的⾸页位置。
2.第57页，混泥⼟保护层的最⼩厚度表做了调整。
混泥⼟保护层的最⼩厚度现在根据基础构件类型来量⾝定位。
3.原受拉钢筋基本锚固长度表拆分为受拉钢筋基本锚固长度表，抗震设计时受拉钢筋基本锚固长度表，受拉钢筋锚固长度表，受拉钢筋抗震锚固长度表四个表格。
取消了原来的⾮抗震等级的锚固长度。
取消了受拉钢筋锚固长度修正系数表的内容。
增加了钢筋弯折的弯弧内直径的相关内容。
4.取消了原来的纵向受拉钢筋绑扎搭接长度表和纵向受拉钢筋搭接长度修正系数表，取⽽代之的是纵向受拉钢筋搭接长度表和纵向受拉钢筋抗震搭接长度2个⼤表格。
5.第60页删除了受拉钢筋绑扎搭接长度及搭接修正系数表，将原图集第55页纵向受⼒钢筋搭接区箍筋构造移到了本页位置。
6.图集63页封闭箍筋及拉筋弯钩构造标题下的注写内容发⽣变化。
改为：⾮抗震设计时，当基础构件受扭时，箍筋及拉钩平直段长度为10d。
取消了当构件受扭或柱中全部纵向受⼒钢筋的配筋率⼤于3%这⼀前提条件。

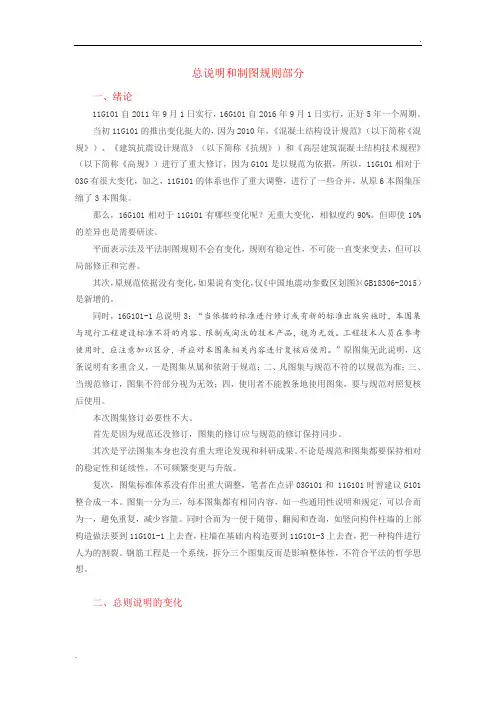

16G101-3与11G101-3总说明和制图规则区别
总说明和制图规则部分一、绪论11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。
当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。
那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。
但即使10%的差异也是需要研读。
平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。
其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。
同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。
本次图集修订必要性不大。
首先是因为规范还没修订，图集的修订应与规范的修订保持同步。
其次是平法图集本身也没有重大理论发现和科研成果。
不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。
复次，图集标准体系没有作出重大调整，笔者在点评03G101和 11G101时曾建议G101整合成一本。
图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。
同时合而为一便于随带、翻阅和查询，如竖向构件柱墙的上部构造做法要到11G101-1上去查，柱墙在基础内构造要到11G101-3上去查，把一种构件进行人为的割裂。
16G101图集与11G101图集对比
16G101图集取消了非抗震设计标准16G101-1与11G101-1主要修改页面与不同2016年9月1日起实施16G101-1 11G101-1P5、总说明3.本图集标准构造详图的主要设计依据：增加了《中国地震动参数区划图》 GB 18306-2015当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
P5、无GB 18306-2015平面整体表示方法制图规则1．总则P7、16G101-1中、1.0.9条未有该内容；1、0、9条中8款：注明上部结构的嵌固部位位置：框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明。
总则P7、11G101-1中1.0.9条3款中的“当抗震设计时，也应注明以明确选用相应抗震的标准构造详图。
”对应的8款未具体注明。
2．柱平法施工图制图规则P8、2.1柱平法施工图的表示方法增加了2.1.4上部结构嵌固部位的注写：1、框架柱嵌固部位在基础顶面时，无需注明。
2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。
3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。
P8、无具体要求双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。
（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。
P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。

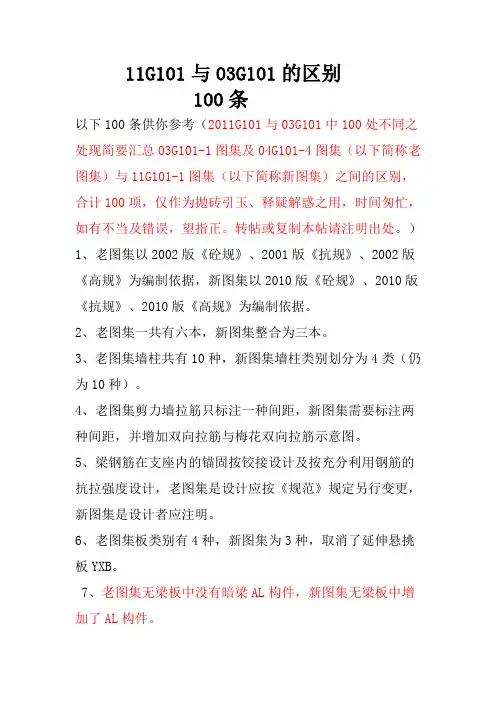

钢筋11G101与03G101区别
11G101与03G101的区别100条以下100条供你参考（2011G101与03G101中100处不同之处现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
）1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab 为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。

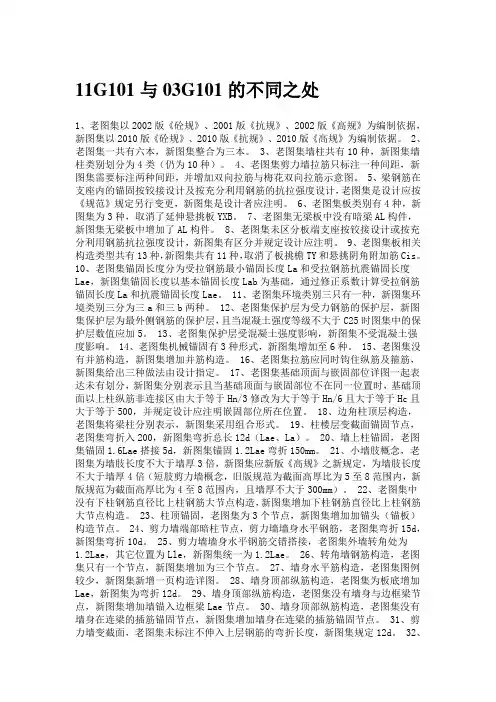

11G101与03G101的不同之处档
11G101与03G101的不同之处1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
16G和11G图集的不同之处1(修改)
变化1，锚固长度表格进行 了重新编排， la与laE 都列 表了，查找更方便。
见16G101-1的第57页 见11G101-1的第53页
见16G101-1的第58页 见11G101-1的第53页
变化2，锚固长度计算方式发生变化
举例：按照11G图 集，最后的锚固长 度可以是33d，也可 以是34d，好像都有 理由奥，16G图集 ，给你一锤定音， 就是33d，消除了争 议。
变化7，增加抗震缝处墙体构造等做法节点。
见16G101-1的第73页
1接构造做法节点。
见16G101-1的第74页
11G101-1 无
变化9，增加剪力墙上起缘构件纵 筋构造（16G下部纵筋有箍筋， 11G下部纵筋没有箍筋）。
见16G101-1的第74页 见11G101-1的第73页
见16G101-1的第40页 见11G101-1的第37页
变化3，增加悬挑板需要考 虑竖向地震作用时，下部 纵筋伸入支座内的锚固要 求。
见16G101-1的第43页 见11G101-1的第40页
变化4，增加无梁楼盖板纵 向钢筋的锚固和搭接需满 足受拉钢筋的要求。
见16G101-1的第47页 见11G101-1的第44页
见16G101-1的第65页 见11G101-1的第61页
变化2，改变了在柱顶部柱宽 范围的柱箍筋内侧设置附加箍 筋的设置范围，强调不管纵筋 直径为多大，均需要设置。
见16G101-1的第67页 见11G101-1的第64页
变化3，增加KZ边柱、角柱柱顶等截面伸出时纵向钢筋构造节点。 见16G101-1的第69页 11G101-1 无
变化7，取消了洞口补强钢筋如 果按标准构造详图设置时，可 不在平法图中标注的规定。
11G101-3与03G101-3的区别
柱插筋在基础的锚固
1.当板厚≤ lae（la）时
柱插筋的保护层＞5d时：柱的箍筋按 照≤500且不少于2个设置。柱的插筋插 至基础底板的底部钢筋的上面。插筋 的弯折长度为15d。 柱插筋的保护层≤5d时：柱的箍筋则应满足直 径≥d/4（d为插筋最大直径），间距≤10d（d 为插筋最小直径）且≤100mm的要求（图注 2） 。柱的插筋插至基础底板的底部钢筋的上 面。插筋的弯折长度为15d。
11G101-3
增加了抗扭纵向钢筋的标注内容及其不同 状态下的锚固长度值的规定
基础梁底部非贯通筋的长度规定
04G101-3 11G101-3
对黑线部分做了删除，红线部分的做了调 整。
梁板式基础平板的板区划分条件
04G101-3 11G101-3
对蓝线部分做了删除 *
梁板式筏形基础平板的平面注写方式
平板式筏形基础
柱下板带和跨中板带
* 柱下板带和跨中板带的贯通钢筋的连接采用搭接连接、 机械连接和对焊连接改为搭接连接、机械连接和焊接 *柱下板带和跨中板带原位标注中底部附加非贯通纵筋 与集中标注的底部贯通纵筋的布置方式，删除了“隔一 布二”的方式，只留下了“隔一布一”的方式。 当跨中板带在轴线区域不设置底部附加非贯通筋时， * 则不绘制代表非附加贯通纵筋的虚线，也不做原位标 注。蓝色的字删除了。 03G101-3图集中第3.3.4条关于柱下板带和跨中板带 * 应在图注中注明的内容做了删除。
施工人员可以任选的构造做法
*在总则第1.0.10条第5款上半节 当标准构造详图有多种可以选择的构造做法写 明在何部位选用何种构造做法。当未注明时， 则为设计人员自动授权施工人员可以任选一种 构造做法进行施工。例如：复合箍筋中拉弯钩 做法（本图集第57页）筏形基础板边缘侧面封 边构造（本图集第84页）等。 *这就要求我们在编制钢筋专项施工方案时，注 意在图纸上有没有注明这些相关的内容，如果 没有就应该在方案上明确做法。否则在竣工决 算时无法和审计单位进行计量，造成不必要的 争议。
16G101与11G101有什么不同？这篇文章总结的真全，看起来很简单
16G101与11G101有什么不同？这篇文章总结的真全，看起来很简单1、修订背景1、根据“四节一环保”要求，提倡应用高强、高性能钢筋；2、根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及部分条文的修改或勘误。
2主要修订内容混凝土结构用钢筋应按下列规定选用：1、将 400MPa、500MPa 级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用 400MPa、500MPa 级高强钢筋；2、淘汰直径 16mm 及以上 335MPa 级热轧带肋钢筋，保留小直径的HRB335 钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布钢筋，还可用于构件的箍筋与构造配筋；3、用 300MPa 级光圆钢筋取代 235MPa 级光圆钢筋，将其规格限于直径 6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。
对既有结构进行再设计时，235MPa级光圆钢筋的设计值仍可按原规范取值；4、取消 HRBF335 牌号钢筋；5、箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制（360MPa），不宜采用强度高于400MPa 级的钢筋。
当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa 级钢筋具有一定的经济效益；6、局部修订中将500MPa 级钢筋的抗压强度设计值从410N/mm2 调整到 435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002 的限制，当采用500MPa 级钢筋时，其钢筋的抗压强度设计值取为 400N/mm2；7、按预应力钢筋抗压强度设计值的取值原则，本次局部修订将预应力螺纹钢的抗压设计强度由2010 版规范中取值410MPa 修改为400MPa；8、HRB500、HRBF500、HTRB600、CRB600H（高延性冷轧带肋钢筋，用于板、墙类构件）、PC棒（用于约束箍筋）。
16G101全系列深度解读
[分享]收藏：16G101全系列深度解读总说明和制图规则部分一、绪论11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。
当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。
那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。
但即使10%的差异也是需要研读。
平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。
其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。
同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。
本次图集修订必要性不大。
首先是因为规范还没修订，图集的修订应与规范的修订保持同步。
其次是平法图集本身也没有重大理论发现和科研成果。
不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。
复次，图集标准体系没有作出重大调整，笔者在点评03G101和11G101时曾建议G101整合成一本。
图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。
11g101图集与03g101图集的区别
11G101图集与03G101图集的区别1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
16平法和11平法的区别
总则和一般构造 柱平法制图规则和标准构造详图 剪力墙平法制图规则和标准构造详图 梁平法制图规则和标准构造详图 板平法制图规则和标准构造详图
11
一 内容
总则和一般构造
12
总说明-平法依据
16G P5
11G P5
1、平法依据变化，参照的规范是近年新修订的版本。 2、新增《中国地震动参数区划图》依据，全国基本没有不设防地区，设防区都需要按抗震考虑。 3、平法图集仅是工程建设行业的标准设计，不是强制规范；规范的修订和图集的修订不可能同步，在 这个窗口期有不符情况，以规范或标准为准。工程技术人员使用时要加以注意。
19
保护层
保护层厚度以最外层钢筋外边缘 至混凝土外表面的距离
20
锚固长度
什么是锚固长度？
锚固 长度怎么确定？
抗震锚固长度：LaE
非震锚固长度？ ：La21
小练习
依据11G平法图集规范，计算出锚固长度。
11G换算关系： • A、非抗震锚固长度la=非抗震基本锚固lab*锚固长度修正 系数（当钢筋直径大于25时，取默认值1.1） • B、抗震锚固长度lae=非抗震锚固长度la*抗震系数（一、 二级抗震等级为1.15，三级抗震为1.05，四级抗震为1.0） • C、抗震搭接长度=搭接修正系数ζa *抗震锚固 • D、非抗震搭接长度=搭接修正系数ζaE*非抗震锚固
25
锚固长度
16G P58
11G 无 参考13G101-11 p9
1、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。 2、部分钢筋强度的钢筋不推荐使用。
26
搭接长度
16G P60~61
11G 无此页 参考13G101-11
1、16G直接用表格列出锚固、搭接长度，让使用者简单、减少争议。 2、C20混凝土没有大于25的锚固长度大与25的数据与以前13G变化较大。
施工技术丨16G101与11G101的终极PK，大神全面解析不同之处，看这一篇就够了！
施工技术丨16G101与11G101的终极PK，大神全面解析不同之处，看这一篇就够了！16G101与11G101相比有不少变化的地方，两本图集的不同之处对比在这里！下面的所有截图，上半部分为16G101，下半部分为11G101。
1、总说明中更新了最新参考规范。
2、总说明中取消了楼板平法适用于砌体结构的说明。
3、总说明中取消了非抗震设计的相关说明。
4、总说明中更新了必须注明的相关内容举例。
5、总说明中强调了必须注明构造边缘构件外圈是否设置封闭箍筋，也就是说非加强区的构造边缘构件可以不设置封闭箍筋。
6、当框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在的嵌固作用时应注明，主要跟框架柱的箍筋加密区有关。
7、在层高表中应根据项目嵌固部位、地下室顶板嵌固作用情况等增加双细实线和虚线。
8、框支柱的代号取消，改为转换柱。
9、强调对于采用非对称配筋的矩形截面柱必须每侧均注写中部筋。
10、本图集取消了非抗震的存在。
11、增加了首层框架柱在地下室顶板箍筋加密区的注写要求。
12、取消了非抗震时，厚度不大于160毫米的剪力墙可以采用单排筋的规定。
13、跨高比不小于5的连梁按框架梁设计时需要单独编号为LLK。
14、进一步强调了非底部加强部位构造边缘构件可以不设置外圈封闭箍筋。
15、拉结筋的布置方式由“双向”和“梅花双向”，改为“矩形”和“梅花”两种称呼。
16、进一步说明跨高比不小于5的连梁按框架梁设计时，两侧面纵筋平面注写方式以大写字母N打头，梁侧面纵向钢筋在支座内的锚固要求同连梁中受力钢筋。
17、对于约束边缘构件，取消了当仅Lc不同时可编为同一构件编号的规定。
18、取消了洞口补强钢筋如果按标准构造详图设置时，可不在平法图中标注的规定。
19、对于环形洞口补强钢筋，取消了按照圆外切正六边形的边长方向布置的规定，改为注明洞口上下左右每边布置的补强纵筋的具体数值，以及环向加强钢筋的具体数值。
20、增加了抗震等级为一级的剪力墙，水平施工缝处需设置附加竖向插筋的规定，设计应注明构件位置，并注写附加竖向插筋规格、数量及间距，竖向插筋沿墙身均匀布置。
平法16G101-1与11G101-1对比解析
平法16G101-1与11G101-1对比解析
• 总说明的变化对比
• 16G101的设计依据
• 11G101的设计依据
对比看成 16G101系列多遵照一个地震区划图 混凝土结构设计规范变成2015修正板 抗震设计规范变成2016修订板 高层技术规程和结构制图标准没有变化
16G101-1总说明3：“当依据的标准进行修订或有新的标 准出版实施时，本图集与现行工程建设标准不符的内 容、限制或淘汰的技术产品，视为无效。工程技术人 员在参考使用时，应注意加以区分 ，并应对本图集相 关内容进行复核后使用。 ”而原11G101图集并无此说明，有这条说明可以理解为， 一、是图集从属和依附于规范；图集不是规范 二、凡图集与规范不符的以规范为准； 三、当规范修订与图集不符部分，图集无效； 四、使用者不能教条地使用图集，要与规范对照复核后 使用。 五、图集仅是指导性做法，在不违背现行规范的前提下， 方可使用
3变化三 3.6.3：抗震等级为一级的剪力墙，水平施工缝处需 设置附加竖向插筋时，设计应注明构件位置，并注 定附加竖向插筋规格、数量及间距。竖向插筋沿墙 身均匀布置。
本条为新增，一般在地下室外墙设置附加竖向附加 插筋，若有，设计都会注明插筋规格和间距，一般 不注具体数量
16G101柱墙竖向构件的解读 1、柱 2、剪力墙
第8条.跨高比不小于5的连梁，按框架梁设计时（代号 为LLK**）,采用平面注写方式 ，注写规则同框架梁。 LLK的表示方法按框架梁，因为它的配筋形式与框架无 异。LLK的构造同连梁，不能按框架梁，因为LLK属于连 梁范畴。框架梁要求梁纵筋满足直锚长度时伸入支座内 长度为支座宽/2+5D，而剪力墙（通常是边缘构件与墙 向联体体）支座很长，伸入支座内长度为支座宽/2+5D 造成极大浪费，也无必要，应按连梁构造，伸入墙内锚 固长度即可。
03G101与11G101的区别(技术部绝密)
03系列图集和11系列图集的区别1、复合箍又分子母箍和平行箍，即保证每个主筋都被箍筋拐角固定而同一界面有多个箍筋。
典型的箍筋是构件截面外圈的环箍。
如果在环箍内部还有若干道箍筋，这种做法称为复合箍筋。
设置方法编辑，对于配有按计算需要的纵向受压钢筋的梁，我国《混凝土结构设计规范》（GB50010-2010）9.2.9条第四款[1] 规定，当梁的宽度大于400mm且一层内的纵向受压钢筋多于3根时，或当梁的宽度不大于400mm但一层内的纵向受压钢筋多于4根时，应设置复合箍筋。
对于柱，我国《混凝土结构设计规范》（GB50010-2010）9.3.2条第四款规定，当柱子截面短边尺寸大于400mm且各层边纵向钢筋多于3根，或当柱截面短边尺寸不大于400mm但各边纵向钢筋多于4根时，应设置复合箍筋。
11G101-3图集59页。
2、抗震钢筋：屈强比低表示材料的塑性较好；屈强比高表示材料的抗变形能力较强，不易发生塑性变形。
钢材的屈服点（屈服强度）与抗拉强度的比值，称为屈强比。
屈强比越大，结构零件的可靠性越大，一般碳素钢屈强比为0.6-0.65，低合金结构钢为0.65-0.75合金结构钢为0.84-0.86。
5.2.2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：1钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。
里面只有抗拉强度实测值与屈服强度实测值的比值而没有屈服点（屈服强度）与抗拉强度的比值。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
钢筋规范11G101与03G101变化解析
11G101与03G101变化解析11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》 11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
16G101图集与11G101图集区分培训
16G图集在本项目的应用
柱纵向钢筋在基础中配筋构造
1、保护层指那个部位保护层？
16G图集在本项目的应用
柱纵向钢筋在基础中配筋构造
客整所柱钢筋锚固形式
16G图集在本项目的应用
11G101图集中的钢筋锚 固长度确定：
1、明确钢筋的型号； 2、明确结构设计抗震等级；
3、明确混凝土等级； 4、查找基本锚固长度为非抗震锚固长度；
5、选取修正系数 6、非抗震锚固长度乘以修正系数为抗震 锚固长度
注：计算过程中由于修正系数的选择条件过多，容易出现分歧或多个结果
新界面-钢筋锚固长度值直接查表
•
节点图中明确LLK的箍筋加密区与非加密区范围。
16G101取消纯非抗震区域的设计
第1.0.2条图集制 图规则适用范围取消 了楼板部分也适用于 砌体结构这句话。
第1.0.9条第3款取 消了非抗震设计部分 的要求；
第三部分 图集在本项目的应用
16G图集在本项目的应用
灌注桩配筋构造
16G图集在本项目的应用
少于柱投影长度+每侧1.5倍梁高。
新增构件-LLK
连梁（跨高比不小于5）
•
与一般连梁构造作用相同，新增其单独标注规定及节点详图
•
其标注方式与KL相同。在与剪力墙平法图合并且墙水平钢筋与梁侧向
钢筋不同时，单独标注梁侧向钢筋。侧向钢筋以N打头标明规格和距离。
•
节点图中明确LLK的顶部非贯通筋的搭接区及搭接长度
墙纵向钢筋在基础中配筋构造
1、柱、墙插筋怎么配筋能节约钢 筋材料？
平法图集16G101—3深度解读
平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。
本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。
标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。
1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。
同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。
新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。
新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。
2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。
2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。
2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。
16G1013和11G1013的对比分析(构造详图部分)
16G101-3与11G101-3得对比分析(构造详图部分)说明本文就是吴富强老师对钢筋新旧平法图集得对比分析,共分为“16G101-1与11G101-1得不同之处(制图规则部分)”、“16G101-1与11G101-1得不同之处(详图构造部分)、“16G101-3与11G101-3得不同之处(构造详图部分)”、“16G101-3与11G101-3得不同之处(制图规则部分)”四部分。
本微信号于2016年9月13号发布得文章“钢筋新平法16G101与11G101对比解析(制图规则) ”(点击可查瞧)为吴富强老师所编写得第一篇,本文为第二篇。
本图集得标准构造部分新增了第65页边缘构件纵向钢筋在基础中得构造,第77页条形基础底板配筋构造(二),第99页双柱联合承台底部与顶部联合构造,第102~104页得有关灌注桩得配筋构造。
1、混凝土结构得环境类别与混凝土保护层得最小厚度到了构造图集得首页位置。
2、第57页,混泥土保护层得最小厚度表做了调整。
混泥土保护层得最小厚度现在根据基础构件类型来量身定位。
3、原受拉钢筋基本锚固长度表拆分为受拉钢筋基本锚固长度表,抗震设计时受拉钢筋基本锚固长度表,受拉钢筋锚固长度表,受拉钢筋抗震锚固长度表四个表格。
取消了原来得非抗震等级得锚固长度。
取消了受拉钢筋锚固长度修正系数表得内容。
增加了钢筋弯折得弯弧内直径得相关内容。
4、取消了原来得纵向受拉钢筋绑扎搭接长度表与纵向受拉钢筋搭接长度修正系数表,取而代之得就是纵向受拉钢筋搭接长度表与纵向受拉钢筋抗震搭接长度2个大表格。
5、第60页删除了受拉钢筋绑扎搭接长度及搭接修正系数表,将原图集第55页纵向受力钢筋搭接区箍筋构造移到了本页位置。
6、图集63页封闭箍筋及拉筋弯钩构造标题下得注写内容发生变化。
改为:非抗震设计时,当基础构件受扭时,箍筋及拉钩平直段长度为10d。
取消了当构件受扭或柱中全部纵向受力钢筋得配筋率大于3%这一前提条件。
7、图集64页,将原来得4个剖面图做了调整。
