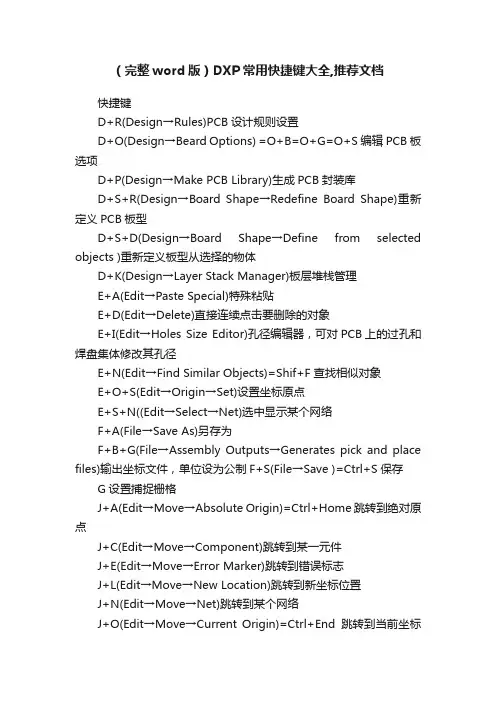

(完整word版)DXP常用快捷键大全,推荐文档

快捷键
D+R(Design→Rules)PCB设计规则设置
D+O(Design→Beard Options) =O+B=O+G=O+S编辑PCB板选项
D+P(Design→Make PCB Library)生成PCB封装库
D+S+R(Design→Board Shape→Redefine Board Shape)重新定义PCB板型
D+S+D(Design→Board Shape→Define from selected objects )重新定义板型从选择的物体
D+K(Design→Layer Stack Manager)板层堆栈管理
E+A(Edit→Paste Special)特殊粘贴
E+D(Edit→Delete)直接连续点击要删除的对象
E+I(Edit→Holes Size Editor)孔径编辑器，可对PCB上的过孔和焊盘集体修改其孔径
E+N(Edit→Find Similar Objects)=Shif+F查找相似对象
E+O+S(Edit→Origin→Set)设置坐标原点
E+S+N((Edit→Select→Net)选中显示某个网络
F+A(File→Save As)另存为
F+B+G(File→Assembly Outputs→Generates pick and place files)输出坐标文件，单位设为公制F+S(File→Save )=Ctrl+S保存
G设置捕捉栅格
J+A(Edit→Move→Absolute Origin)=Ctrl+Home跳转到绝对原点
J+C(Edit→Move→Component)跳转到某一元件
J+E(Edit→Move→Error Marker)跳转到错误标志
J+L(Edit→Move→New Location)跳转到新坐标位置
J+N(Edit→Move→Net)跳转到某个网络
J+O(Edit→Move→Current Origin)=Ctrl+End跳转到当前坐标原点
J+S(Edit→Move→String)跳转到某个字符
L板层和颜色设置包括DRC违规颜色显示
L放置元件时顶层和底层的切换
M+C(Edit→Move→Component)查找某一个元件并移动可设置鼠标跳向元件，也可设置元件跳到鼠标上
M+O(设置旋转角度，选中元件为前提)
N+H+A（View→Connections→Hide All）隐藏全部网络
N+S+A（View→Connections→Show All）显示全部网络
O+B=O+G=O+S=D+O 编辑PCB板选项
O+D=Ctrl+D DXP参数设置，设置显示及隐藏
O+P（DXP→Preferences）=T+P DXP参数设置
P+G（Place→Polygon pour）覆铜
P+L（Place→Line）画线（无电气特性）
P+P（Place→Pad）放置焊盘
P+S（Place→String）放置字符
P+T（Place→Line）画线（带有电气特性）
P+V（Place→Via）放置过孔
P+L（Place→Line）画线（无电气特性）
Q （View→Toggle Unite）公制和英制切换
R+B（Reports→Board Information）查看PCB信息
R+I（Reports→Bill of Materials）输出材料清单
R+M（Reports→Measure Distance）=Ctrl+M测量距离
R+O（Reports→Simple BOM）输出BOM文件
Shift+F= E+N 查找相似元件
Shift+S 只显示当前所在层面
T+D(Tools→Des ign Rule Check)进行DRC规则检查
T+E(Tools→Teardrop)补泪滴
T+P（Tools→Preferences）=O+P DXP参数设置
T-M——忽略警告
M-D——拖动一个元件，但不会改变和其他脚的连接关系，连线会跟着延长当然只有导线会跟着延长，若是直接与电阻或是什么芯片的管脚连接，中间没有导线，那拖动的时候，连接就会断开。

S-C——执行这个命令后单击导线、电气结点、端口或网络标号，可以将实际连接在一起的导线、电线结点、端口或网络标号选中。

画PCB 时，按L 将器件翻转到背面，按* 键可以转到背面层。

放线错误可以通过Backspace 去掉最后一段线段。

ctrl+Z——撤销上一步。

Ctrl-M——丈量两点间的距离。

enter——选取或启动
esc——放弃或取消
f1——启动在线帮助窗口
tab——启动浮动图件的属性窗口
pgup——放大窗口显示比例
pgdn——缩小窗口显示比例
end——刷新屏幕
del——删除点取的元件（1个）
ctrl+del——删除选取的元件（2个或2个以上）
x+a——取消所有被选取图件的选取状态
x——将浮动图件左右翻转
y——将浮动图件上下翻转
space——将浮动图件旋转90度
crtl+ins——将选取图件复制到编辑区里
shift+ins——将剪贴板里的图件贴到编辑区里
shift+del——将选取图件剪切放入剪贴板里
alt+backspace——恢复前一次的操作
ctrl+backspace——取消前一次的恢复
crtl+g——跳转到指定的位置
crtl+f——寻找指定的文字
alt+f4——关闭protel
spacebar——绘制导线，直线或总线时，改变走线模式
v+d——缩放视图，以显示整张电路图
v+f——缩放视图，以显示所有电路部件
home——以光标位置为中心，刷新屏幕
esc——终止当前正在进行的操作，返回待命状态
backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点
ctrl+tab——在打开的各个设计文件文档之间切换
alt+tab——在打开的各个应用程序之间切换
a——弹出edit\align子菜单
b——弹出view\toolbars子菜单
e——弹出edit菜单
f——弹出file菜单
h——弹出help菜单
j——弹出edit\jump菜单
l——弹出edit\set location makers子菜单
m——弹出edit\move子菜单
o——弹出options菜单
p——弹出place菜单
r——弹出reports菜单
s——弹出edit\select子菜单
t——弹出tools菜单
v——弹出view菜单
w——弹出window菜单
x——弹出edit\deselect菜单
z——弹出zoom菜单
左箭头——光标左移1个电气栅格
shift+左箭头——光标左移10个电气栅格
右箭头——光标右移1个电气栅格
shift+右箭头——光标右移10个电气栅格
上箭头——光标上移1个电气栅格
shift+上箭头——光标上移10个电气栅格
下箭头——光标下移1个电气栅格
shift+下箭头——光标下移10个电气栅格
ctrl+1——以零件原来的尺寸的大小显示图纸
ctrl+2——以零件原来的尺寸的200%显示图纸
ctrl+4——以零件原来的尺寸的400%显示图纸
ctrl+5——以零件原来的尺寸的50%显示图纸
ctrl+f——查找指定字符
ctrl+g——查找替换字符
ctrl+b——将选定对象以下边缘为基准，底部对齐
ctrl+t——将选定对象以上边缘为基准，顶部对齐
ctrl+l——将选定对象以左边缘为基准，靠左对齐
ctrl+r——将选定对象以右边缘为基准，靠右对齐
ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布
ctrl+shift+v——将选定对象在上下边缘之间，垂直均布
f3——查找下一个匹配字符
shift+f4——将打开的所有文档窗口平铺显示
shift+f5——将打开的所有文档窗口层叠显示
shift+单左鼠——选定单个对象
crtl+单左鼠，再释放crtl——拖动单个对象
shift+ctrl+左鼠——移动单个对象
按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向
按shift+alt后移动或拖动——移动对象时，保持水平方向
1、设计浏览器快捷键：
鼠标左击选择鼠标位置的文档
鼠标双击编辑鼠标位置的文档
鼠标右击显示相关的弹出菜单
Ctrl+F4 关闭当前文档
Ctrl+Tab 循环切换所打开的文档
Alt+F4 关闭设计浏览器DXP
2、原理图和PCB通用快捷键：
Shift 当自动平移时，快速平移
Y 放置元件时，上下翻转
X 放置元件时，左右翻转
Shift+↑↓←→ 箭头方向以十个网格为增量，移动光标
↑↓←→ 箭头方向以一个网格为增量，移动光标SpaceBar 放弃屏幕刷新
Esc 退出当前命令
End 屏幕刷新
Home 以光标为中心刷新屏幕
PageDown,Ctrl+鼠标滚轮以光标为中心缩小画面PageUp, Ctrl+鼠标滚轮以光标为中心防大画面
鼠标滚轮上下移动画面
Shift+鼠标滚轮左右移动画面
Ctrl+Z 撤销上一次操作
Ctrl+Y 重复上一次操作
Ctrl+A 选择全部
Ctrl+S 保存当前文档
Ctrl+C 复制
Ctrl+X 剪切
Ctrl+V 粘贴
Ctrl+R 复制并重复粘贴选中的对象
Delete 删除
V+D 显示整个文档
V+F 显示所有对象
X+A 取消所有选中的对象
单击并按住鼠标右键显示滑动小手并移动画面
点击鼠标左键选择对象
点击鼠标右键显示弹出菜单，或取消当前命令
右击鼠标并选择Find Similar 选择相同对象
点击鼠标左键并按住拖动选择区域内部对象
点击并按住鼠标左键选择光标所在的对象并移动
双击鼠标左键编辑对象
Shift+点击鼠标左键选择或取消选择
TAB 编辑正在放置对象的属性
Shift+C 清除当前过滤的对象
Shift+F 可选择与之相同的对象
Y 弹出快速查询菜单
F11 打开或关闭Inspector面板
F12 打开或关闭List面板
3、原理图快捷键：
Alt 在水平和垂直线上限制对象移动
G 循环切换捕捉网格设置
空格键(Spacebar) 放置对象时旋转90度
空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式Shift+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角点击并按住鼠标左键+Delete 删除所选中线的拐角
点击并按住鼠标左键+Insert 在选中的线处增加拐角
Ctrl+点击并拖动鼠标左键拖动选中的对象
4、PCB快捷键：
Shift+R 切换三种布线模式
Shift+E 打开或关闭电气网格
Ctrl+G 弹出捕获网格对话框
G 弹出捕获网格菜单
N 移动元件时隐藏网状线
L 镜像元件到另一布局层
退格键在布铜线时删除最后一个拐角
Shift+空格键在布铜线时切换拐角模式
空格键布铜线时改变开始/结束模式
Shift+S 切换打开/关闭单层显示模式
O+D+D+Enter 选择草图显示模式
O+D+F+Enter 选择正常显示模式
O+D 显示/隐藏Prefences对话框
L 显示Board Layers对话框
Ctrl+H 选择连接铜线
Ctrl+Shift+Left-Click 打断线
+ 切换到下一层（数字键盘）
- 切换到上一层（数字键盘）
* 下一布线层（数字键盘）
M+V 移动分割平面层顶点
Alt 避开障碍物和忽略障碍物之间切换
Ctrl 布线时临时不显示电气网格
Ctrl+M或R-M 测量距离
Shift+空格键顺时针旋转移动的对象
空格键逆时针旋转移动的对象
Q 米制和英制之间的单位切换
E-J-O 跳转到当前原点
E-J-A 跳转到绝对原点
TAB：选中元件后，可以显示该元件的属性；
PAGEUP：以鼠标所在点为中心，放大视图；
PAGEDOWN：以鼠标所在点为中心，缩小视图；
HOME：居中，可以从原来光标下的图纸位置，移位到工作区中心位置显示；END：更新绘图区的图形；
四个方向键：用于逐步往各个方向移动；
F——U：打印设置；
F——P：打开打印机；
F——N：新建文件
F——O：打开文件
F——S：保存文件
F——V：打印预览
E——U：取消上一步操作
E——F：查找
E——S：选择
E——D：删除
E——G：对齐，E——G——L左对齐
V——D：显示整个图形区域；
V——F：显示所有元件；
V——A：区域放大
V——E：放大选中的元件
V——P：以鼠标单击点为中心进行放大V——O：缩小
V——5，1，2，4放在50%，10%，200%，400% V——N：将鼠标所在点移动到中心；=HOME V——R：更新视图；=END
V——T：工具栏选择
V——W：工作区面板选择；
V——G：网格选项；
C——在视图区打开工程快捷菜单
P——B：放置总线
P——U：放置总线接口
P——P：放置元件
P——J：放置接点
P——O：放置电源
P——W：连线
P——N：放置网络编号
P——R：放置IO口
P——T：放置文字
P——D：绘图工具栏
D——B：浏览库
D——L：增加/删除库
D——M：制作库
T——：打开工具菜单
R——：打开报告菜单；
W——：打开窗口菜单
Protel DXP提供了三种导线延伸模式，<空格>用于横/竖的切换；<SHIFT+空格>用于水平/垂直/45度及任意角度的切换；
放置元件时，按X键，实现水平翻转；按Y实现上下翻转；
CTRL+Q 打开选择记忆器窗口，可快速选择记忆器中民存储的元件；
*************************************************************************
1、设计浏览器快捷键：
鼠标左击选择鼠标位置的文档
鼠标双击编辑鼠标位置的文档
鼠标右击显示相关的弹出菜单
Ctrl+F4 关闭当前文档
Ctrl+Tab 循环切换所打开的文档
Alt+F4 关闭设计浏览器DXP
2、原理图和PCB通用快捷键：
Shift 当自动平移时，快速平移
Y 放置元件时，上下翻转
X 放置元件时，左右翻转
Shift+↑↓←→ 箭头方向以十个网格为增量，移动光标↑↓←→ 箭头方向以一个网格为增量，移动光标SpaceBar 放弃屏幕刷新
Esc 退出当前命令
End 屏幕刷新
Home 以光标为中心刷新屏幕
PageDown,Ctrl+鼠标滚轮以光标为中心缩小画面PageUp, Ctrl+鼠标滚轮以光标为中心防大画面
鼠标滚轮上下移动画面
Shift+鼠标滚轮左右移动画面
Ctrl+Z 撤销上一次操作
Ctrl+Y 重复上一次操作
Ctrl+A 选择全部
Ctrl+S 保存当前文档
Ctrl+C 复制
Ctrl+X 剪切
Ctrl+V 粘贴
Ctrl+R 复制并重复粘贴选中的对象
Delete 删除
V+D 显示整个文档
V+F 显示所有对象
X+A 取消所有选中的对象
单击并按住鼠标右键显示滑动小手并移动画面
点击鼠标左键选择对象
点击鼠标右键显示弹出菜单，或取消当前命令
右击鼠标并选择Find Similar 选择相同对象
点击鼠标左键并按住拖动选择区域内部对象
点击并按住鼠标左键选择光标所在的对象并移动
双击鼠标左键编辑对象
Shift+点击鼠标左键选择或取消选择
TAB 编辑正在放置对象的属性
Shift+C 清除当前过滤的对象
Shift+F 可选择与之相同的对象
Y 弹出快速查询菜单
F11 打开或关闭Inspector面板
F12 打开或关闭List面板
3、原理图快捷键：
Alt 在水平和垂直线上限制对象移动
G 循环切换捕捉网格设置
空格键(Spacebar) 放置对象时旋转90度
空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式Shift+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角
点击并按住鼠标左键+Delete 删除所选中线的拐角点击并按住鼠标左键+Insert 在选中的线处增加拐角Ctrl+点击并拖动鼠标左键拖动选中的对象
4、PCB快捷键：
Shift+R 切换三种布线模式
Shift+E 打开或关闭电气网格
Ctrl+G 弹出捕获网格对话框
G 弹出捕获网格菜单
N 移动元件时隐藏网状线
L 镜像元件到另一布局层
退格键在布铜线时删除最后一个拐角
Shift+空格键在布铜线时切换拐角模式
空格键布铜线时改变开始/结束模式
Shift+S 切换打开/关闭单层显示模式
O+D+D+Enter 选择草图显示模式
O+D+F+Enter 选择正常显示模式
O+D 显示/隐藏Prefences对话框
L 显示Board Layers对话框
Ctrl+H 选择连接铜线
Ctrl+Shift+Left-Click 打断线
+ 切换到下一层（数字键盘）。
