电阻技术触摸屏
1.电阻屏的分类：
四线电阻屏，五线电阻屏，七线电阻屏，八线电阻屏。 其中四线电阻屏和五线电阻屏是我们的常见类型。
2.结构和工作原理：
如图1所示，电阻式触摸屏基本上是薄膜加上 玻璃的结构，薄膜和玻璃相邻的一面上均涂有 ITO（纳米铟锡金属氧化物）涂层，ITO具有很好 的导电性和透明性。当触摸操作时，薄膜下层的 ITO会接触到玻璃上层的ITO，经由感应器传出相 应的电信号，经过转换电路送到处理器，通过运 算转化为屏幕上的X、Y值，而完成点选的动作， 并呈现在屏幕上。

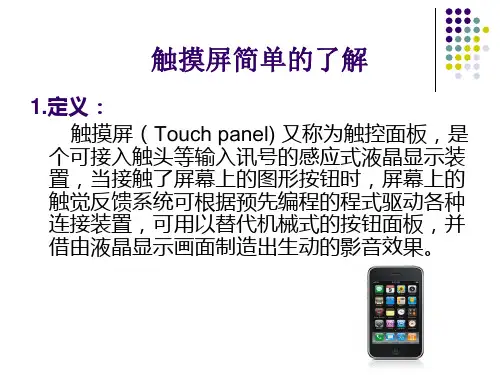

触摸屏简单的了解
1.定义： 触摸屏（Touch panel) 又称为触控面板，是 个可接入触头等输入讯号的感应式液晶显示装 臵，当பைடு நூலகம்触了屏幕上的图形按钮时，屏幕上的 触觉反馈系统可根据预先编程的程式驱动各种 连接装臵，可用以替代机械式的按钮面板，并 借由液晶显示画面制造出生动的影音效果。
2.工作原理： 为了操作上的方便，人们用触摸屏来代替鼠 标或键盘。工作时，我们必须首先用手指或其 它物体触摸安装在显示器前端的触摸屏，然后 系统根据手指触摸的图标或菜单位臵来定位选 择信息输入。触摸屏由触摸检测部件和触摸屏 控制器组成；触摸检测部件安装在显示器屏幕 前面，用于检测用户触摸位臵，接受后送触摸 屏控制器；而触摸屏控制器的主要作用是从触 摸点检测装臵上接收触摸信息，并将它转换成 触点坐标，再送给CPU，它同时能接收CPU发 来的命令并加以执行
触摸屏工作原理
触摸屏工作原理触摸屏是一种常见的人机交互设备，广泛应用于手机、平板电脑、电子签名板等各种电子设备中。
它的工作原理基于电容技术或者电阻技术，能够感知人体触摸并将触摸信号转化为电信号，从而实现对电子设备的控制。
一、电容触摸屏原理电容触摸屏是目前应用最广泛的触摸屏技术之一，其工作原理是基于电容效应。
电容触摸屏通常由两层导电层面组成，上层为导电触摸面板，下层为驱动电极面板。
触摸面板上通过一个微小的间隙与驱动电极面板相隔，并且两者之间电绝缘。
当我们用手指触摸触摸面板时，人体本身就是一个带电体，会改变触摸面板上的电场分布。
触摸面板上的驱动电极会感应到这一变化，并将其转化为电信号。
电容触摸屏可分为电容传感型和投影电容型。
电容传感型触摸屏是在触摸面板上布置一些小电容传感器，通过检测这些传感器的电容变化来定位触摸位置。
而投影电容型触摸屏则是在触摸面板背后布置一层导电物质成像层，通过检测导电物质在触摸位置上的电容变化来实现定位。
二、电阻触摸屏原理电阻触摸屏是另一种常见的触摸屏技术，其工作原理是基于电阻效应。
电阻触摸屏通常由两层导电玻璃面板组成，两层导电面板之间通过绝缘层隔开。
当我们用手指触摸电阻触摸屏时，手指会压在上层导电玻璃面板上，导致上层导电玻璃面板弯曲。
由于两层导电面板之间存在电阻，触摸点位置的电阻值会发生变化。
电阻触摸屏通过检测触摸点位置导致的电阻变化来实现定位。
通常采用四线电阻触摸屏或五线电阻触摸屏，其中四线电阻触摸屏通过两根垂直电流引线和两根水平电流引线来测量电阻变化，而五线电阻触摸屏则多了一根触摸屏边界线。
三、与屏幕的互动触摸屏通过感知人体触摸信号，将其转化为电信号后，通过控制芯片将信号传递给显示器，从而实现对电子设备的操作。
电子设备会解析接收到的信号，并根据信号的不同作出相应的反应，比如移动、点击、缩放等。
触摸屏的工作原理使得用户能够通过手指触摸屏幕，直接对显示器上的图像和内容进行操作。
这种直观、高效的操作方式极大地提高了电子设备的使用体验，使之更加便捷和人性化。
触摸屏的基本原理
触摸屏的基本原理
触摸屏是一种人机交互设备，它能够感应和识别人体的触摸动作并将其转化为电信号。
触摸屏的基本原理主要分为四种类型，即电阻式触摸屏、表面声波触摸屏、电容式触摸屏和红外线触摸屏。
1. 电阻式触摸屏：
电阻式触摸屏由两层特殊材料分别作为导电面放置在一起。
当用户用手或者触笔触摸屏幕时，两层导电面之间的电流就会发生变化，触摸位置即可通过计算导电层间电流的变化情况来确定。
2. 表面声波触摸屏：
表面声波触摸屏由一个或多个传感器和一个边框组成。
传感
器将声波信号发送到屏幕上，当用户触摸屏幕时，声波就会被中断或者散射。
传感器能够检测到这些变化从而确定触摸位置。
3. 电容式触摸屏：
电容式触摸屏由一层覆盖整个屏幕的导电材料构成，通常为
透明的导电膜。
当用户触摸屏幕时，人体带有一定电荷，导致屏幕上的电荷分布发生改变，通过检测这些电量的变化，就可以确定触摸位置。
4. 红外线触摸屏：
红外线触摸屏由红外线发射器和接收器构成，位于屏幕的四
个边角。
发射器在屏幕表面形成一些红外线网状的光束，当用户触摸屏幕时，触摸位置会遮挡相应的红外线光束，接收器检
测到这些遮挡的光束，并通过计算确定触摸位置。
这些触摸屏的工作原理各有特点，可以根据具体应用场景和需求来选择合适的触摸屏技术。
触摸屏的基本原理及应用
触摸屏的基本原理及应用1 触摸屏原理和主要结构：触摸屏技术方便了人们对计算机的操作使用，是一种极有发展前途的交互式输入技术，触摸屏通常与显示器相结合，通过触摸屏上的传感元件（可以是电学的，光学的，声学的）来感应出触摸物在触摸屏上或显示器上的位置，从而达到无需键盘，鼠标即可直观地对设备或机器进行信息输入或操作的目的。
触摸屏根据不同的原理而制作的触摸屏可分为以下几类：1.1电阻触摸屏电阻触摸屏由上下两片ITO相向组成一个盒，盒中间有很小的间隔点将两片基板隔开，上板ITO是由很薄的PET ITO薄膜或很薄的ITO 基板构成，当触摸其上板时形成其变形，形成其电学上的变化，即可到触摸位置。
电阻式触摸屏又可分为数字式电阻式触摸屏和模拟式电阻触摸屏：数字式电阻触摸屏将上下板的ITO分为X及Y方向的电极条，当在某一个方向的电极上施加电压时，则在另一方向某条位置上电极可探测到的电压变化。
由于数字式电阻触摸屏是在一个方向输入信号，在另一个方向检测信号，理论上可以实现多点触摸的检测。
数字式电阻触摸屏最常见用于机器设备控制面板，自动售票机的人机输入界面。
其优点为：成本低，适合应用于低分辨率的场合。
单点控制IC成熟，商品化高。
其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）模拟式电阻触摸屏是由上下两面ITO相向组成盒，上下两面的ITO 分别在X及Y方向引出长条电极，在一个方向的电极上施加一个电压，用另一面的ITO检测其电压，所测得的电压与触摸点的位置有关。
模拟式电阻式触摸屏只能进行单点触摸，尤其适合用笔尖进行触摸，可进行书写输入。
由于测量值是模拟值，其精度可以很高，主要取决于ITO的线性度。
模拟式电阻式触摸屏应用范围为中小尺寸2"-26"其优点为：成本低，应用范围广。
控制IC成熟，商品化高。
其缺点为：耐用性不好（PET不够耐磨）光学透过率不高（有15%-20%的光损失）需校准，不能实现多点触摸1.2 电容式触摸屏电容式触摸屏分为表面电容式和投射电容式。
触摸屏的原理及应用实例
触摸屏的原理及应用实例1. 触摸屏的原理触摸屏是一种通过触摸屏幕表面来输入和控制信息的设备。
它使用了一种称为电容感应的技术，通过感应人体的电荷来实现触摸操作的。
触摸屏的原理主要有以下几种：•电容感应原理：通过在屏幕表面的导电玻璃上涂覆一层透明导电涂层，当人体接近触摸屏时，人体上的电荷会改变电场的分布，从而被触摸屏感应到，进而确定触摸点的位置。
•压力感应原理：在屏幕背后放置一层弹性物质，当屏幕表面被外力按下时，压力会传递到感应层，通过感应层的变形来确定按压点的位置。
•声波感应原理：在屏幕四角放置声波传感器，当人体触摸屏幕时，会产生微弱的声波信号，通过测量声波的传播时间和方向来确定触摸点的位置。
2. 触摸屏的应用实例触摸屏的应用已经非常广泛，从智能手机、平板电脑到电子签名板等各种设备上都可以看到触摸屏的身影。
下面是一些触摸屏应用的实例：•智能手机和平板电脑：触摸屏是智能手机和平板电脑的核心输入方式。
用户可以通过手指在屏幕上滑动、点击等手势操作来完成各种功能，如拨打电话、发送短信、浏览网页等。
•电子签名板：电子签名板是触摸屏的一种常见应用。
通过触摸屏可以实现用户对文档进行签字、绘图等操作，使得签名和绘图更加便捷和精确。
•自助终端：触摸屏广泛应用于各种自助终端，如自助售货机、自助餐厅点餐机等。
用户可以通过触摸屏选择商品、点餐等，极大地简化了操作流程，提升了用户体验。
•工业控制设备：触摸屏也被广泛应用于工业控制设备，如机械操作界面、控制面板等。
通过触摸屏可以实现工业设备的可视化操作，操作更加方便和直观。
•教育设备：触摸屏在教育领域的应用也越来越多。
通过触摸屏可以实现互动教学，学生可以通过触摸屏来选择答案、画图等，提升了课堂互动和学习效果。
3. 总结触摸屏作为一种高效、直观的输入方式，在现代生活中扮演着重要的角色。
通过电容感应、压力感应和声波感应等原理，触摸屏可以准确地感知用户的触摸动作，从而实现各种功能的操作。

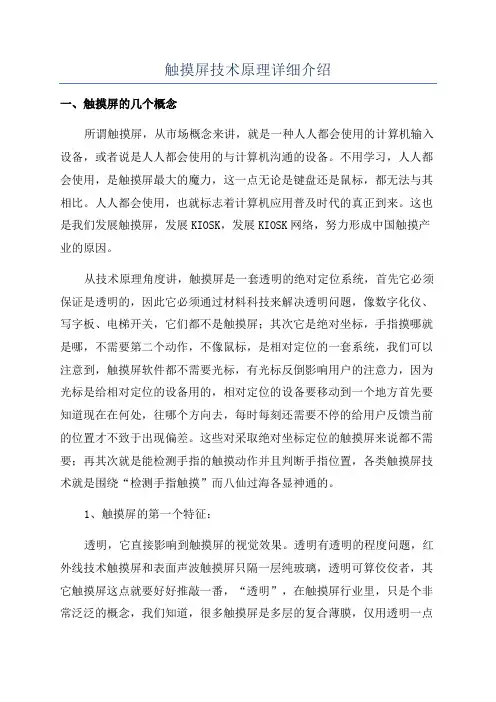

触摸屏技术原理详细介绍
触摸屏技术原理详细介绍一、触摸屏的几个概念所谓触摸屏，从市场概念来讲，就是一种人人都会使用的计算机输入设备，或者说是人人都会使用的与计算机沟通的设备。
不用学习，人人都会使用，是触摸屏最大的魔力，这一点无论是键盘还是鼠标，都无法与其相比。
人人都会使用，也就标志着计算机应用普及时代的真正到来。
这也是我们发展触摸屏，发展KIOSK，发展KIOSK网络，努力形成中国触摸产业的原因。
从技术原理角度讲，触摸屏是一套透明的绝对定位系统，首先它必须保证是透明的，因此它必须通过材料科技来解决透明问题，像数字化仪、写字板、电梯开关，它们都不是触摸屏；其次它是绝对坐标，手指摸哪就是哪，不需要第二个动作，不像鼠标，是相对定位的一套系统，我们可以注意到，触摸屏软件都不需要光标，有光标反倒影响用户的注意力，因为光标是给相对定位的设备用的，相对定位的设备要移动到一个地方首先要知道现在在何处，往哪个方向去，每时每刻还需要不停的给用户反馈当前的位置才不致于出现偏差。
这些对采取绝对坐标定位的触摸屏来说都不需要；再其次就是能检测手指的触摸动作并且判断手指位置，各类触摸屏技术就是围绕“检测手指触摸”而八仙过海各显神通的。
1、触摸屏的第一个特征：透明，它直接影响到触摸屏的视觉效果。
透明有透明的程度问题，红外线技术触摸屏和表面声波触摸屏只隔一层纯玻璃，透明可算佼佼者，其它触摸屏这点就要好好推敲一番，“透明”，在触摸屏行业里，只是个非常泛泛的概念，我们知道，很多触摸屏是多层的复合薄膜，仅用透明一点来概括它的视觉效果是不够的，它应该至少包括四个特性：透明度、色彩失真度、反光性和清晰度，还能再分，比如反光程度包括镜面反光程度和衍射反光程度，只不过我们的触摸屏表面衍射反光还没到达CD盘的程度，对用户而言，这四个度量已经基本够了。
今天我尽量不结合具体的触摸屏去“排队”，技术是在前进的，今天也许是声波屏最理想，明天也许又是另一种，环星公司通过触摸屏的技术本质引申出一些触摸屏的概念，目的是让用户自己学会思考、学会判断，选购适用的触摸屏。
触摸屏工作原理之入门解析
触摸屏工作原理之入门解析在我开始真正研究触摸屏工作原理之前，我认为在“swipable” 现象（指滑屏）背后都存在着一个通用技术。
但事实却刚好相反，就我所知将近有6种，而其中的大部分尚在不断的研究中。
最常用的两个系统是电阻式和电容式触摸屏。
为简单起见，我在这里将重点阐述这两种系统，便于大家的理解。
1.电阻式触摸屏—— Resistive Touch Screens这是最基本也是最常见的触摸屏，经常用于ATM机和超市收银处的电子签名设备。
这些屏幕实际上是“抵抗”你接触的，除非你劲儿使得足够大，并感受到屏幕略微弯曲。
这就是电阻式触屏的工作原理，正如下图所见：两片导电层，被触摸后弯曲。
电阻式触摸屏技术[Image Credit: Chassis Plans ]薄薄的黄色层，一片是电阻另一片具有导电性，中间由一个个间隔器将其分开，直到你按下去。
（外部则被一层非常薄，同时防划的蓝色薄膜层完全包裹住。
）电流无时无刻贯穿于那些黄色层中，但当手指碰触到屏幕，两压片受到挤压时，电流则在接触点产生变化。
而软件会识别到这些坐标的当前变化，开始执行与该点对应的功能。
电阻式触摸屏虽然持久耐用，但由于层数多的原因导致透光率不佳，不适宜用户阅读上的体验。
而他们仅单点触控，比如想在iPhone 手机上用双指缩放图片就无法达到。
这就是为什么高端电子设备更倾向于使用电容式触摸屏的原因之一。
2. 电容式触摸屏—— Capacitive Touch Screens与电阻式触摸屏不同，电容式触摸屏不依靠手指按力创造、改变电力流。
相反的，他们通过任何持有电荷的物体包括人体皮肤工作。
（没错，人体也是由正、负电荷的院子组成！）电容式触摸屏是由诸如合金或是铟锡氧化物（ITO）这样的材料构成，电荷存储在一根根比头发还要细的微型静电网中。
电容式触摸屏技术[Image credit: Electrotest]电容式触摸屏的类型主要有两种——表面电容式（Surface Capacitive）与投射式电容（Projective Capacitive）。
触摸屏基础剖析课件

驱动程序可以对硬件设备进行优化，使其在运行时达到更好的
性能和效率。
驱动程序的安装与更新
安装
在安装新的触摸屏驱动程序时，需要先卸载旧的驱动程序， 然后按照提示进行安装。安装过程中需要确保驱动程序与操 作系统版本和硬件型号相匹配。
更新
当操作系统或硬件厂商发布新的驱动程序时，需要及时进行 更新。更新可以通过访问硬件厂商的官方网站或操作系统更 新功能来完成。
触摸屏基础剖析课件
目录
• 触摸屏概述 • 触摸屏技术原理 • 触摸屏驱动程序与软件 • 触摸屏的优缺点 • 触摸屏的发展趋势 • 触摸屏常见问题及解决方案
01
触摸屏概述
触摸屏的定义
触摸屏是一种人机交互设备，通 过触摸操作实现信息输入和显示
。
它由触摸检测部件和触摸屏控制 器组成，可接收来自手指或其他
03
触摸屏驱动程序与软 件
驱动程序的作用
驱动程序是操作系统与硬件之间的桥梁
01
驱动程序负责将操作系统的指令转化为硬件可以理解的信号，
从而实现操作系统对硬件设备的控制。
提供硬件设备的基本功能
02
驱动程序包含了硬件设备的基本功能和操作方式，使得操作系
统可以调用这些功能来完成各种任务。
优化硬件性能
03
物体的触摸信号。
触摸屏技术利用了压力感应、电 容感应、红外线感应等原理，实
现对触摸位置的检测和定位。
触摸屏的分类
01
02
03
按ห้องสมุดไป่ตู้作原理分类
可以分为电阻式触摸屏、 电容式触摸屏、红外线式 触摸屏和表面声波式触摸 屏等。
按结构分类
可以分为表面声波式、红 外线矩阵式、电容矩阵式 和电阻矩阵式触摸屏等。
