交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在 50～100cm，与路缘平行，基础高于地面 20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少 70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合 GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于 4Ω。
灯杆灯杆制作1．杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合 GB/T18226《钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于地面20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解之欧阳史创编

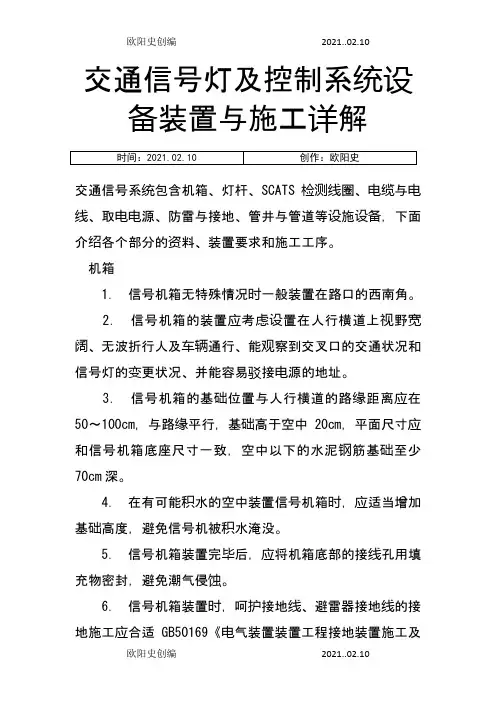

交通信号灯及控制系统设备装置与施工详解交通信号系统包含机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的资料、装置要求和施工工序。
机箱1．信号机箱无特殊情况时一般装置在路口的西南角。
2．信号机箱的装置应考虑设置在人行横道上视野宽阔、无波折行人及车辆通行、能观察到交叉口的交通状况和信号灯的变更状况、并能容易驳接电源的地址。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于空中 20cm，平面尺寸应和信号机箱底座尺寸一致，空中以下的水泥钢筋基础至少70cm深。
4．在有可能积水的空中装置信号机箱时，应适当增加基础高度，避免信号机被积水淹没。
5．信号机箱装置完毕后，应将机箱底部的接线孔用填充物密封，避免潮气侵蚀。
6．信号机箱装置时，呵护接地线、避雷器接地线的接地施工应合适 GB50169《电气装置装置工程接地装置施工及验收规范》的规定；接地完毕，丈量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应合适 GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采取圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆装置前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗办法，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部装置灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应装置塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在 50～100cm，与路缘平行，基础高于地面 20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少 70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合 GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于 4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合 GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解之欧阳数创编
交通信号灯及控制系统设备装置与施工详解交通信号系统包含机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的资料、装置要求和施工工序。
机箱1．信号机箱无特殊情况时一般装置在路口的西南角。
2．信号机箱的装置应考虑设置在人行横道上视野宽阔、无波折行人及车辆通行、能观察到交叉口的交通状况和信号灯的变更状况、并能容易驳接电源的地址。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于空中20cm，平面尺寸应和信号机箱底座尺寸一致，空中以下的水泥钢筋基础至少70cm深。
4．在有可能积水的空中装置信号机箱时，应适当增加基础高度，避免信号机被积水淹没。
5．信号机箱装置完毕后，应将机箱底部的接线孔用填充物密封，避免潮气侵蚀。
6．信号机箱装置时，呵护接地线、避雷器接地线的接地施工应合适GB50169《电气装置装置工程接地装置施工及验收规范》的规定；接地完毕，丈量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应合适GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采取圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆装置前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗办法，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部装置灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应装置塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于地面20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少70cm 深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在 50～100cm，与路缘平行，基础高于地面 20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少 70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合 GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于 4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合 GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信灯及控制系统设备安装与施工详解精编WORD版
交通信灯及控制系统设备安装与施工详解精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在 50～100cm，与路缘平行，基础高于地面 20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合 GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合 GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
交通信号灯及控制系统设备安装与施工详解
交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在 50～100cm，与路缘平行，基础高于地面 20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少 70cm 深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合 GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合 GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解【范本模板】
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在50~100cm，与路缘平行，基础高于地面20cm,平面尺寸应和信号机箱底座尺寸一致,地面以下的水泥钢筋基础至少70cm 深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀.6．信号机箱安装时,保护接地线、避雷器接地线的接地施工应符合GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩,灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作,悬臂与灯杆连接端宜焊接固定法兰盘,悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解Newly compiled on November 23, 2020包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在 50～100cm，与路缘平行，基础高于地面 20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少 70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合 GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于 4Ω。
灯杆灯杆制作1．杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合 GB/T18226《钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约 350mm 处留有拉线孔和拉线孔门，人行道和杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于地面20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备装置与施工详解欧阳歌谷（2021.02.01）交通信号系统包含机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的资料、装置要求和施工工序。
机箱1．信号机箱无特殊情况时一般装置在路口的西南角。
2．信号机箱的装置应考虑设置在人行横道上视野宽阔、无波折行人及车辆通行、能观察到交叉口的交通状况和信号灯的变更状况、并能容易驳接电源的地址。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于空中20cm，平面尺寸应和信号机箱底座尺寸一致，空中以下的水泥钢筋基础至少70cm深。
4．在有可能积水的空中装置信号机箱时，应适当增加基础高度，避免信号机被积水淹没。
5．信号机箱装置完毕后，应将机箱底部的接线孔用填充物密封，避免潮气侵蚀。
6．信号机箱装置时，呵护接地线、避雷器接地线的接地施工应合适GB50169《电气装置装置工程接地装置施工及验收规范》的规定；接地完毕，丈量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应合适GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采取圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆装置前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗办法，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部装置灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应装置塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
3．信号机箱的基础位置与人行横道的路缘距离应在50～100cm，与路缘平行，基础高于地面20cm，平面尺寸应和信号机箱底座尺寸一致，地面以下的水泥钢筋基础至少70cm深。
4．在有可能积水的地面安装信号机箱时，应适当增加基础高度，防止信号机被积水淹没。
5．信号机箱安装完毕后，应将机箱底部的接线孔用填充物密封，防止潮气侵蚀。
6．信号机箱安装时，保护接地线、避雷器接地线的接地施工应符合GB50169《电气装置安装工程接地装置施工及验收规范》的规定；接地完毕，测量信号机箱接地电阻小于4Ω。
灯杆灯杆制作1．信号灯杆所属的立柱、法兰盘、地脚螺栓、螺母、垫片、加强筋等金属构件及悬臂、支撑臂、拉杆、抱箍座、夹板等附件的防腐性能应符合GB/T18226《高速公路交通工程钢构件防腐技术条件》的规定。
2．信号灯杆应采用圆形或多棱形经热镀锌处理的钢管制造。
3．信号灯杆安装前须经过防锈处理，底层喷涂富锌防锈底漆，外层喷涂银灰色瓷漆。
4．机动车立柱式灯杆距路面约350mm 处留有拉线孔和拉线孔门，人行道和非机动立柱式灯杆距路面约300mm 处留有拉线孔和拉线孔门。
5．立柱式灯杆拉线孔门应设有防盗措施，孔内设置接地端子座，以便接驳地线。
6．立柱式灯杆顶部安装灯具处应留有出线孔，并配备橡胶护套、电缆线回水弯挂钩，灯杆顶部应安装塑料或经防腐处理的内套式金属防水管帽。
7．悬臂式灯杆悬臂杆与支撑杆使用圆形或多棱形的变截面型材制作，悬臂与灯杆连接端宜焊接固定法兰盘，悬臂下应留有进线孔和出线孔。
交通信号灯及控制系统设备安装与施工详解
交通信号灯及控制系统设备安装与施工详解交通信号系统包括机箱、灯杆、SCATS检测线圈、电缆与电线、取电电源、防雷与接地、管井与管道等设施设备，下面介绍各个部分的材料、安装要求和施工工序。
机箱1．信号机箱无特殊情况时一般安装在路口的西南角。
2．信号机箱的安装应考虑设置在人行横道上视野宽阔、不妨碍行人及车辆通行、能观察到交叉口的交通状况和信号灯的变化状况、并能容易驳接电源的地点。
