制冷和低温技术原理第2章制冷方法ppt课件
一方面在吸收器中，吸 另一方面，发生后 收剂吸收来自蒸发器的 的溶液重新恢复到 低压制冷剂蒸气，形成 原来成分，经冷 富含制冷剂的溶液，再 却，节流后成为具 将该溶液用泵送到发生 有吸收能力的吸收 器，经加热使溶液中的 液，进入吸收器， 制冷剂重新以高压气态 吸收来自蒸发器的 发生出来，送入冷凝器。 低压制冷剂蒸气。
3 膨 胀 阀
4
冷却介质
冷凝器 蒸发器
2 压缩机
1 被冷却介质
蒸气压缩式制冷的基本系统图
冷凝器
膨胀阀
低温低压的 制冷剂液体 与被冷却对
象发生热交 换，吸收被 冷却对象的 热量并汽化
形成冷剂蒸 气。
低压蒸气被 压缩机吸入 ，经压缩后 形成高温高 压蒸气排 出。
压缩机排出 的高压制冷 剂气体进入 冷凝器，被 冷却水或空 气冷却、冷 凝，成高压 液体。
令直流电通过半导体热电堆，即可在 一端产生冷效应，另一端产生热效应。
高压气体经绝热膨胀即可达到较低 温度，令低压气体复热即可制取冷量。
高压气体经涡流管膨胀后即可分离冷, 热两股气流，用冷气流的复热过程即 可制冷。
3
2.1 物质相变制冷
2.1.1 相变制冷概述
液体蒸发制冷
固体相变制冷
以流体为制冷剂，通 过一定的机器设备构 成制冷循环，利用液 体汽化时的吸热效应 ，实现对被冷却对象 的连续制冷。
吸热（冷接点） 铜片
P
N
放热（热接点）
-
+
半导体制冷原理图
2. 单级热电堆式半导体制冷 的基本原理
单级热电堆：
单级热电堆式半导体制冷
将数十至数百个热电偶电堆串联，将冷端排在一起，
热端排在一起，组成热电堆，称为单级热电堆。
制冷基本原理PPT课件可修改全文
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
三、其他换热器
作用：提高工作效率，或用于较低蒸 发温度的系统．
类型：回热器、中间冷却器、冷凝蒸发器和 板式换热器等．
１.回热器
进气
1 进液
出液
2
图4-13 盘管式回热器结构
1-壳体 2-盘管 3-进、出气接管及法兰
出气 3
２、板式换热器
第六章 节流机构
1. 节流机构
作
降压降温，保证压差：PK P0，TK它是利用蒸发器出口制冷剂蒸气的过热 度调节阀孔开度以调节供液量的．根据 热力膨胀阀内膜片下方引入蒸发器进口 或出口压力，分为内平衡式或外平衡式 两种。
14
1
13
2
12
3
4 5
6 7
8
11 10
9
图 4 -2 0 内 平 衡 式 热 力 膨 胀 阀 结 构
1 -气 箱 座 2 -阀 体 3 、 1 3 -螺 母 4 -阀 座 5 -阀 针 6 调 节 杆 座 7 -填 料 8 -阀 帽 9 -调 节 杆 1 0 -填 料 压 盖 1 1 -感 温 包 1 2 -过 滤 网 1 4 -毛 细 管
漏。
❖ 3.具有自动补偿功能。
第7章 辅助设备
辅助设备 作用：完善制冷系统的技术性能，保证可靠的
运行． 分类：制冷剂的贮存、分离、净化设备和润滑
油的分离收集设备
制冷原理与技术PPT课件
2
tgl
PO
4
Po 1 to
▪ 1-2 （压缩机）：等熵压缩；
h
▪ 2-3 （冷凝器）：等压放热；
▪ 3-3’（过冷器）：等压传热；
▪ 3’-4（节流阀）：等焓节流；
▪ 4-1 （蒸发器）：等压吸热
2021/3/12
25
3. 实现方法
带有液体过冷的制冷系统的制冷量会增加。
2021/3/12
23
1、几个基本概念
▪ 过冷温度：制冷剂节流前被降温到低于饱和
温度的过冷液体的温度。
▪ 过冷度：液体过冷温度和其压力所对应的饱
和液体温度之差。
▪ 过冷循环：具有液体过冷的循环称为液体过
冷循环。
2021/3/12
24
P
2. 过冷循环
PK
3' 3 Pk tk
→向右下方弯曲（过热蒸气区）
2021/3/12
16
四、理论制冷循环的压焓图
压焓图的作用：p
▪ 确定状态参数 pk
3
▪ 表示热力过程 p0
4
2 1
▪ 分析能量变化
0
h3=h4
h1 h2 h
蒸气压缩制冷理论循环p h图
2021/3/12
17
五、状态点的确定
▪ 1点：Po等压线与x=1蒸气干饱和线交点 ▪ 3点： Pk等压线与x=0液态饱和线交点 ▪ 2点: Pk等压线与s1等熵线交点 ▪ 4点： Po等压线与h3等焓线交点
2021/3/12
18
六、理论制冷循环的热力计算
▪ 单位质量制冷量q0：1kg制冷剂在蒸发器内从被冷却物
体吸收的热量 。
q0＝h1－h4
▪ 单位体积制冷量qv ：压缩机每吸入1m3制冷剂蒸气（按
《制冷的基本原理》课件
膨胀阀
调节制冷剂流量和压力。
常见的制冷设备
1 冷冻压缩机
通过蒸发压缩循环提供制冷效果。
3 蒸发器
将液态制冷剂转变为气态吸收热能。
2 蒸发冷凝器
将制冷剂从气态转变为液态。
4 膨胀阀
调节制冷剂的流量和压力。
实际应用与案例分析
冷库冷藏
将食物和药品等易变质物品保持在低温环境中。
空调舒适
提供室内舒适温度和湿度。
冷气循环过程
蒸发压缩循环
通过不断循环的蒸发和冷凝来制冷。
吸收循环
利用溶液中的吸收剂来制冷。
串联循环
通过多级制冷剂循环来实现极低温度。
制冷剂的选择
安全性和环保性
选择对人类和环境安全无害的制冷剂。
成本和可用性
综合考虑制冷剂的成本和市场可用性。
效能和可靠性
考虑制冷剂的制冷性能和系统的稳定性。
法规和标准
制冷物流
在运输和储存过程中保持产品的新鲜度。
工业制冷
满足各种制造过程中的冷却需求。

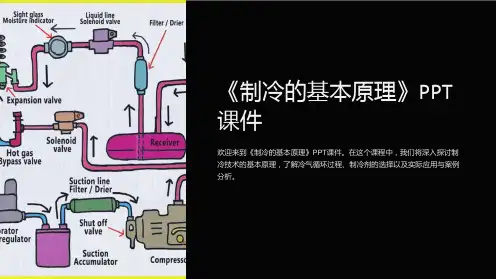

《制冷的基本原理》PPT 课件
欢迎来到《制冷的基本原理》PPT课件。在这个课程中，我们将深入探讨制 冷技术的基本原理，了解冷气循环过程、制冷剂的选择以及实际应用与案例 分析。
基本概念
1 热力学
学习如何通过传热和工作 以提供冷空气。
2 蒸发与冷凝
了解蒸发与冷凝是制冷过 程的核心。
3 压缩与膨胀
掌握压缩和膨胀过程对制 冷系统的影响。
遵循适用的法规和行业标准。
常见的制冷系统
1
家用冰箱
小型制冷系统，适用于家庭使用。
2
商用空调
中型制冷系统，用于商业建筑和办公场所。
3
制冷技术-制冷原理-冷库-PPT
28
二、冷库冷负荷确定
1.冷库制冷量的冷间冷却设备负荷应按下式计算：
Qq＝Q1＋PQ2＋Q3十Q4＋Q5 式中： Qq一冷间冷却设备负荷（千卡／小时）： Q1一围护结构传热量（千卡／小时）； Q2一货物热量（千卡／小时）； Q3一通风换气热量（千卡／小时）； Q4一电动机运转热量（千卡／小时）； Q5一操作热量（千卡／小时）； P一负荷系数（千卡／小时） 冷库冷却间和冻结间的负荷系数P应取1.3，其它冷间取1。 。
16
17
组合式冷库的库门锁紧机构
制冷设备周围的环境要求 ①制冷压缩机高度方向应有不小于1.5m的净空，前后应有不小于 0.6m～1.5m的净空，左右方向靠墙一端应有不小于0.6m的净空， 另一端应有不小于0.9m～1.2m的净空。 ②周围环境温度应不低于10℃。 ③机组安装在室外时，必须有防风、防雨、防晒设施，必须有防 蚀和保证电绝缘的措施。 ④应与高温热源、易燃易爆品或易爆容器相隔离。 ⑤机器应防震、隔音。
7
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
8
二、冷库的制冷循环
（1）冷库的制冷循环系统的组成
9
（2）制冷剂在冷库系统中循环方框图
10
三、中小型冷库的构造 1.固定式冷库
冷库的基础
11
冷库的墙体
12
冷库顶遮阳棚与围栅
13
冷库的库门
14
2.组合式冷库 组合式冷库的基础
15
②氨液在蒸发排管内被迫流动，且循环量大，传热效果好， 不易积油，不产生过热，蒸发温度稳定，不易击缸。
③操作简单，便于集中控制实现系统的自动化。 其缺点是设备费用动力消耗较高，大中型冷藏库采用这 种供液方式。
制冷原理及技术第一讲ppt课件
膨胀阀不能回收膨胀功，且损失部分制冷 能力
32
二、蒸气压缩式制冷的理论循环
k T
Tk
3
2
wc
T0
4
1
膨胀功热量
q0
S
有摩擦的过程不可以用实线表示！！
33
二、蒸气压缩式制冷的理论循环
工作流程图
qk
高温液体
冷凝器
膨胀阀
低温液汽混合物
高温蒸汽
压缩机 wc
低温蒸汽
气液分离器
蒸发器
q0
34
二．蒸气压缩式制冷的理论循环
内容简介
学习单级蒸气压缩式制冷装置，包括工作原理、 构造、系统设计、工作特性、运行调节问题
学校热能驱动的吸收式制冷（热泵）技术 介绍国内外各种空调用制冷机组、发展方向及
其所涉及的主要技术内容
2
参考文献
陈汝东. 《制冷技术与应用》（第二版）.同济大 学出版社.
彦启森，申江，石文星. 《制冷技术及其应用》 . 中国建筑工业出版社.
制冷剂质量流量 Mr=F0 / q0和体积流量Vr 冷凝器排热量 Mrqk 压缩机功耗 P=MrwC 理论制冷系数εth = F0 /P=q0/wC 制冷效率ηR＝ εth / εc(或εth / εl)
45
三、蒸气压缩式制冷循环的热力计算
非共沸工质在制冷循环中接近劳仑兹循环
lg p t4 t1 t3 t2'
制冷原理 制冷设备
5
一、人工制冷发展历史
1834 年动第一台乙醚活塞制冷机问世 1844年出现空气制冷机 1859 年出现吸收式制冷机 1918 年自动冰箱问世 1923 年发明食品快速冻结 1927 年生产出空调器、空气源热泵1930 年汽车
32
二、蒸气压缩式制冷的理论循环
k T
Tk
3
2
wc
T0
4
1
膨胀功热量
q0
S
有摩擦的过程不可以用实线表示！！
33
二、蒸气压缩式制冷的理论循环
工作流程图
qk
高温液体
冷凝器
膨胀阀
低温液汽混合物
高温蒸汽
压缩机 wc
低温蒸汽
气液分离器
蒸发器
q0
34
二．蒸气压缩式制冷的理论循环
内容简介
学习单级蒸气压缩式制冷装置，包括工作原理、 构造、系统设计、工作特性、运行调节问题
学校热能驱动的吸收式制冷（热泵）技术 介绍国内外各种空调用制冷机组、发展方向及
其所涉及的主要技术内容
2
参考文献
陈汝东. 《制冷技术与应用》（第二版）.同济大 学出版社.
彦启森，申江，石文星. 《制冷技术及其应用》 . 中国建筑工业出版社.
制冷剂质量流量 Mr=F0 / q0和体积流量Vr 冷凝器排热量 Mrqk 压缩机功耗 P=MrwC 理论制冷系数εth = F0 /P=q0/wC 制冷效率ηR＝ εth / εc(或εth / εl)
45
三、蒸气压缩式制冷循环的热力计算
非共沸工质在制冷循环中接近劳仑兹循环
lg p t4 t1 t3 t2'
制冷原理 制冷设备
5
一、人工制冷发展历史
1834 年动第一台乙醚活塞制冷机问世 1844年出现空气制冷机 1859 年出现吸收式制冷机 1918 年自动冰箱问世 1923 年发明食品快速冻结 1927 年生产出空调器、空气源热泵1930 年汽车
制冷原理与技术47页PPT
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你思则罔，思而不学则殆。——孔子
制冷原理与技术
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
制冷基本原理PPT课件
三、其他换热器
作用：提高工作效率，或用于较低蒸 发温度的系统．
类型：回热器、中间冷却器、冷凝蒸发器和 板式换热器等．
１.回热器
进气
1 进液
出液
2
图4-13 盘管式回热器结构
1-壳体 2-盘管 3-进、出气接管及法兰
出气 3
２、板式换热
降压降温，保证压差：PK P0，TK T0
漏。
❖ 3.具有自动补偿功能。
第7章 辅助设备
辅助设备 作用：完善制冷系统的技术性能，保证可靠的
运行． 分类：制冷剂的贮存、分离、净化设备和润滑
一.目前有哪些主要的制冷方法
气体膨胀制冷 蒸气压缩制冷 固态物质升华制冷
二.蒸气压缩式制冷
1. 基本组成 压缩机、冷凝器、节流阀、蒸发器
第三章 制冷剂
一.什么叫制冷剂 制冷剂就是能从一个地方吸收热量，而 在另一个地方排出热量，以达到制冷目 的的工质。
二.常用的制冷剂概述
1.无机化合物 例如: NH3 H2O 2.氟里昂 例如: R12 R22 R134a 3.碳氢化合物 例如: CH4 C2H6
外平衡热力膨胀阀示意图
外平衡热力膨胀阀的安装位置
感温包的安装位置
三、毛细管 安装位置：冷凝器与蒸发器之间 作 用：作为制冷循环的流量控与 节流元件
工作原理：根据流体在管内流动产生 摩擦阻力，来改变其流 量．管短，压降小，流量大； 反之压降大流量小．
结构特点
❖ 1.结构简单，制造方便，价格低廉。 ❖ 2.没有运动部件，本身不容易产生故障和泄
制空气流动）．
1 水出 水进
2 5
3
A4
7 8 9
10
11
A
B
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
条件。
11
Think a moment
What is the hardest job in the world? Thought. What is worth thinking is not thought by others; All we have to do is try to think again. -- Goethe
.
12
Part Two
制冷剂与载冷剂
Refrigerant and refrigerant
.
13
制冷剂与载冷剂
1.制冷剂：冷媒，俗称雪种是在冷冻空调系统中用本身的状态 变化以传递热能，产生冷冻效果的工作流体。属于中间介质
2.载冷剂：载冷剂是一种以间接冷却方式工作的制冷装置中， 将被冷却物体的热量传给正在蒸发的制冷剂的物质。载冷剂通 常为液体，在传送热量过程中一般不发生相变。常用载冷剂有 空气、水和盐水溶液
.
2
Part One
理论循环过程
Refrigerant and refrigerant
.
3
制冷原理说明
蒸汽压缩制冷理论循环
循环原理图
循环实物图
.
4
理论循环
经过节流得到低 温低压制冷剂
制冷剂蒸汽放热， 冷却、冷凝
制冷剂液体吸热、 蒸发、制冷
.
详细说明
压缩制冷剂蒸气 提高压力和温度
5
理论循环
小视频
制冷
Principle
of
原理
refrigeration
Your name
.
1
注意：
1目.将录白色底图调整成20%的透明程度
2.加动画以及换页。重点地方换页方式不同 31..理加论小循图环标过以程及适当部分英文小字符 2.制冷剂与载冷剂 3.压缩机 4.换热设备 5.蒸汽压缩制冷循环原理 6.溴化锂吸收式制冷 7.典型流程 8.空调水小结
制冷剂在制冷循环中的变化状态
部件
作用
表现
备注
蒸发器 压缩机
蒸发
气化吸热
制冷效果
压缩
动力增压
动力源
冷凝器 膨胀阀
冷凝
液化放热
散热器
节流
降压
循环完整
.
蒸发过程：低温低压的制冷剂液体在蒸发器
的流动过程中进行吸热气化，称为沸腾，这
一步才是我们要获得的制冷效应的热力过程，
是制冷系统的最终目的。
.
1
7
压缩过程
2.制冷剂在制冷压缩机中的变化
制冷剂进入压缩机吸气口时，压力越高温度越高，压力越
低温度越低。其在压缩机中被压缩成过热蒸气，压力由蒸
2
发压力p0升高到冷凝压力pk。为绝热压缩过程。
When the refrigerant enters the air intake of the compressor, the higher the pressure, the higher the temperature, the lower the pressure. It is compressed into superheated steam in the compressor, and the pressure is increased by the evaporation pressure p0 to the condensation pressure pk. For adiabatic compression.
.
3
9
节流过程
4.制冷剂在节流元件中的变化
饱和液体制冷剂经过节流元件，由冷凝压力pk降至蒸 发压力p0，温度由tk降至t0。为绝热膨胀过程。
The saturated liquid refrigerant was reduced by the throttle component, from the condensation pressure pk to the evaporation pressure p0, and the temperature was reduced to t0 by tk. It's an adiabatic expansion.
.
6
蒸发过程
1. 制冷剂在蒸发器中的变化
以液体为主的的制冷剂，流入蒸发器不断汽化，全部汽化 变时，又重新流回到压缩机的吸气口，再次被压缩机吸入、 压缩、排出，进入下一次循环。
Mainly liquid refrigerant, flowing into the evaporator evaporation, full vaporization change, back flow back to the compressor suction mouth, again by compressor suction, compression, exhaust, into the next cycle.
制冷=冷却？
否。两种不同概念。冷却是指热量从高温物 体传递到低温物体中，由于温度差，所以冷 却可以自发的进行。但高温物体的温度不可 能降到低于环境介质的温度（制冷）
蒸发器内制冷剂的汽化过程 是蒸发吗？
否。即汽化。因为制冷剂常态下是气态,受到压缩机压缩 变为液态或半液半汽态，经膨胀机构进入蒸发器由于压 力降低，迅速汽化吸收热量产生制冷效果。
.
8
冷凝过程
3.制冷剂在冷凝器中的变化
过热蒸气进入冷凝器后，在压力不变的条件下，先是散发 出一部分热量，使制冷剂过热蒸气冷却成饱和蒸气。 饱和蒸气在等温条件下，继续放出热量而冷凝产生了饱和 液体。 After the superheated steam enters the condenser, under the condition of constant pressure, first it gives off some heat, and the refrigerant superheated steam cools into saturated vapor.The saturated vapor in isothermal condition continues to release heat and condenses to produce saturated liquid.
压缩过程：此过程由压缩机来完成。它将系
统内的制冷剂蒸气吸入气缸，并进行压缩，
提高其压力后再排出气缸，促使制冷剂在系
统内循环流动。因此（电机）
冷凝过程：蒸发状态的制冷剂在冷凝器中把
所吸收的热量排放出系统，凝结为液体，
节流过程：降压过程。制冷剂液体再气化，
必须降低压力。其方法是用节流元件来减少
其流量，降低压力，使液态制冷剂有膨胀的
