机电传动与控制—考试题库及答案
机电传动控制复习题及参考答案
机电传动控制复习题及参考答案中南大学网络教育课程考试复习题及参考答案机电传动与控制一、填空题：1.直流电动机常用的调速方法有、和。
2.三相笼式异步电动机的启动方法有和。
3.电气控制系统中常设的保护环节有短路保护、弱励磁保护、、和。
4.三相鼠笼式异步电动机常用的调速方法有和。
5.他励直流电动机的三种调速方法中，调速时机械特性变软的是。
调速时机械特性不变的是调速。
6.晶闸管的几个主要参数是、、额定通态平均电流T I 和维持电流H I 。
7.直流调速系统中，电流截止负反馈环节的作用是。
8.三相鼠笼式异步电动机的降压启动方法有、和自耦变压器启动。
9.生产机械对电动机调速系统提出的主要静态技术指标有、和平滑性。
10.晶闸管可控整流电路的负载常有电阻性、和。
11.三相绕线式异步电动机常用进行启动和调速，也可以用进行启动。
12.三相鼠笼式异步电动机的电气停转方法有和。
13.在直流电动机的双闭环无静差调速系统中，转速环的作用主要是。
电流环的作用主要是。
14.直流他励电动机可采用启动或降压启动，目的都是为了。
15.为了改变三相交流异步电动机的旋转方向，只要即可。
16.无静差闭环调速系统，PI 调节器中积分环节的作用是。
17.交流电动机变频调速的特点有，在恒转矩的变频调速系统中，常保持为定值。
18.就一台直流电动机开环、有静差闭环、无静差闭环调速系统三者的静特性而言，机械特性最硬的是，最软的是。
19.带电阻性负载的单相半波可控整流电路中，控制角α的移相范围是，控制角α和导通角β的关系式是。
20.交流异步电动机采用调压调速时，采用转速负反馈闭环系统，可以。
21.电动机的短路保护和长期保护不同，前者是，后者是。
二、单项选择题：1.电源线电压为380V ，三相笼型异步电动机定子每相绕组的额定电压为380V ，能否采用星形——三角形启动？（）A.不能B.能2.直流电器的线圈能否串联使用？（）A.不能B.能3.直流电动机调速系统，若想采用恒转矩调速，则可改变（）A.e KB.ΦC.U4.三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会（）A.增大B.减少C.等于零5.试说明下图情况下，系统的运行状态是（）A.加速B.减速C.匀速6.交流电器的线圈能否接入与其额定电压相等的直流电源使用？（）A.不能B.能7.直流电动机调速系统，若想采用恒功率调速，则可改变（）A.e KB.C.U8.三相异步电动机在相同电源电压下，空载启动比满载启动的启动转矩（）A.大B.小C.相同9.三相异步电动机带动一定负载运行时，若电源电压降低了，这时电动机的转矩会（）A.增大B.减少C.不变10.三相异步电动机中断了一根电源线后，能否启动？（）A.能B.不能11.交流电器的线圈能否串联使用？（）A.不能B.能12.电源线电压为380V ，三相笼型异步电动机定子每相绕组的额定电压为380V ，能否采用星形——三角形启动？（）A.不能B.能13.三相异步电动机在运行中断了一根电源线下，则电动机的转速（）A.增大B.减少C.停转14.下图中，1、2分别为电动机和负载的机械特性，系统是否具有运行的稳定平衡点（）A.有B.没有15.直流电器的线圈能否接入与其额定电压相等的交流电源使用？（）A.不能B.能16.一台直流他励电动机在稳定运行时，如果负载转矩L T ＝常数，外加电压和电枢电路中的电阻不变，问：减弱励磁使转速上升到新的稳定值后，电枢反电势会（）A.增大B.减少C.不变17.三相异步电动机带一定负载运行时，若电源电压降低了，则电动机的转速（）A.增大B.减少C.不变18.交流变频调速系统中采用的逆变器属于（）A.无源逆变B.有源逆变19.直流电机的有源逆变电路，在逆变状态下时，电机工作于（）A.电动状态B.发电状态M L20.一台他励直流电动机拖动恒转矩负载，当电枢电压或电枢附加电阻改变时，能否改变其稳定运行状态下电枢电流的大小？（）A.能B.不能21.有源逆变电路，主要用于（）A.直流电动机的可逆调速B.交流电动机的变频调速22.相对于开环系统，闭环调速可使系统的机械特性变硬，调速范围（）A.扩大B.减小C.不变23.绕线式异步电动机采用串电阻启动时，可（）A.增大启动转矩，同时降低启动电流B.通过增大启动电流以增大启动转矩24.他励直流电动机的三种调速方法中。
机电传动与控制
机电传动与控制三、填空题1、发电机是将 CREO_LESS_RESTRICTIVE_NAMES 转化成电能的机械设备。
2、确定了各电器设备在机械设备和电器控制柜中的实际安装位置。
3、反映了电⽓设备之间实际接线情况。
4、是利⽤表⾯摩擦或电磁感应来传递两个转动体间转矩的执⾏电器。
5、在三相异步电动机中其磁场是由定⼦绕组内三相电流所产⽣的合成磁场，且磁场是以电动机转轴为中⼼在空间旋转，称为磁场。
6、⼀般将电动机轴上的负载转矩和转速之间的函数关系称为⽣产机械的。
7、⽣产机械⼀般都是由机械部分与组成。
8、原理图反映了电⽓控制线路的⼯作原理和各元器件的作⽤及相互关系。
9、电⽓控制原理图中各电器的触点应按照没有或施加外⼒状态绘出。
10、⼜称保险丝，在低压配电电路中主要作为短路或严重过载保护。
1-10题答案：1. 熔断器2. 通电3. 电⽓4. 电⽓部分5. 机械特性6. 旋转7. 电磁离合器8. 电设备接线图9.电⽓设备安装图 10. 机械11、交流电动机分为和同步电动机。
12、⿏笼式异步电动机的启动⽅式有和降压启动。
13、继电器是根据电压信号动作的。
14、机电传动系统的是指系统以恒速运转的状态，其动态转矩为零。
15、实质上是改变异步电动机定⼦绕组中的三相电源相序，产⽣与转⼦转动⽅向相反的转矩，来进⾏制动。
16、伺服电动机分为直流伺服电动机和。
17、制动是在三相异步电动机切除三相电源的同时，把定⼦绕组接通直流电源，在转速为零时再切除直流电源。
18、接触器也有两种状态，即和常闭状态。
19、三相异步电动机定⼦绕组有和三⾓形两种接法。
20、电动机若长期过载运⾏，电动机绕组温升超过其允许值，电动机的绝缘材料会变脆，进⽽导致电动机损坏。
常⽤的过载保护元件是继电器。
11-20题答案：11. 异步电动机 12. 直接启动 13. 电压 14. 静态 15. 反接制动16. 交流伺服电动机 17. 能耗 18. 常开状态 19. 星形 20. 热21、⼑开关按级数分为级、双极和三级⼏种。
机电传动控制复习题(附答案)
机电传动控制复习题第一章 绪论部分 一 单项选择题：1 机电传动的目的是将电能转换为 【A 】 A. 机械能B. 动能C. 势能D. 液压能二 多项选择题 ：1 机电传动的发展大体上经历哪几个阶段 【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；《1 机电传动的目的是将机械能转换为电能。
【× 】更正：机电传动的目的是将电能转换为机械能。
第二章 机电传动系统的动力学基础 一 单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上 【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为 【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【B 】 A.0T T T L += B . 0T T T L +=C.00=++T T T LD.L T T T +=0*4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上【C 】A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是 【C 】A.L M T T =B.L M T T >C.L M T T <D.L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系$9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A.L M T T =B.L M T T >C.L M T T <D.L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上【B 】 A. 机械能守恒 B. 动能守恒 C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二 多项选择题 ：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【A B 】A. 反抗转矩B. 位能转矩C. 动能转矩D. 拖动转矩E. 制动转矩【2 根据机械特性硬度值的不同，可将电动机机械特性分为 【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。

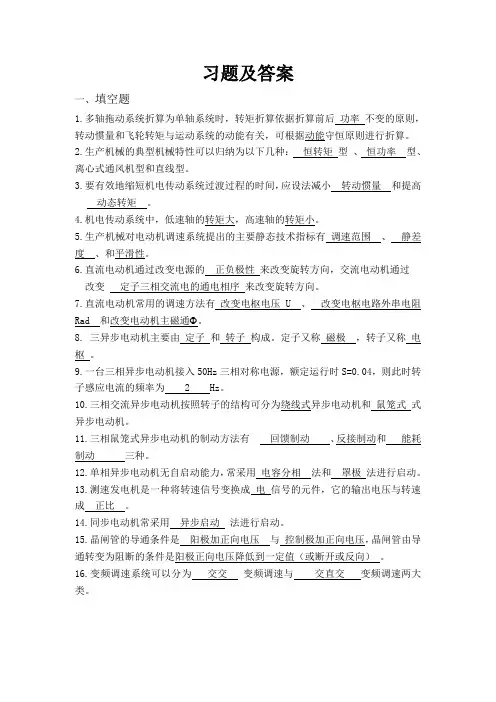

机电传动与控制
习题及答案一、填空题1.多轴拖动系统折算为单轴系统时，转矩折算依据折算前后功率不变的原则，转动惯量和飞轮转矩与运动系统的动能有关，可根据动能守恒原则进行折算。
2.生产机械的典型机械特性可以归纳为以下几种：恒转矩型、恒功率型、离心式通风机型和直线型。
3.要有效地缩短机电传动系统过渡过程的时间，应设法减小转动惯量和提高动态转矩。
4.机电传动系统中，低速轴的转矩大，高速轴的转矩小。
5.生产机械对电动机调速系统提出的主要静态技术指标有调速范围、静差度、和平滑性。
6.直流电动机通过改变电源的正负极性来改变旋转方向，交流电动机通过改变定子三相交流电的通电相序来改变旋转方向。
7.直流电动机常用的调速方法有改变电枢电压U 、改变电枢电路外串电阻Rad 和改变电动机主磁通 。
8. 三异步电动机主要由定子和转子构成。
定子又称磁极，转子又称电枢。
9.一台三相异步电动机接入50Hz三相对称电源，额定运行时S=0.04，则此时转子感应电流的频率为 2 Hz。
10.三相交流异步电动机按照转子的结构可分为绕线式异步电动机和鼠笼式式异步电动机。
11.三相鼠笼式异步电动机的制动方法有回馈制动、反接制动和能耗制动三种。
12.单相异步电动机无自启动能力，常采用电容分相法和罩极法进行启动。
13.测速发电机是一种将转速信号变换成电信号的元件，它的输出电压与转速成正比。
14.同步电动机常采用异步启动法进行启动。
15.晶闸管的导通条件是阳极加正向电压与控制极加正向电压，晶闸管由导通转变为阻断的条件是阳极正向电压降低到一定值（或断开或反向）。
16.变频调速系统可以分为交交变频调速与交直交变频调速两大类。
二、判断题1.要加快机电传动系统的过渡过程，应设法减小飞轮惯量和加大动态转矩。
（√）2.位能性恒转矩是一种转矩方向随转速方向的改变而改变的转矩。
（X ）3.无论直流电机作电动机使用还是作发电机使用，转矩T和电动势E所起的作用是一样的。
（X ）4.位能性恒转矩是一种转矩大小和方向都不改变的转矩。
机电传动与控制试题及答案1
机电传动与控制试题及答案11.什么是机电传动？机电传动是利用机械元件传递动力和运动的一种方法，通常由电机驱动，包括电机、减速器、齿轮、传动带等。
2.机电传动的分类机电传动主要分为机械传动和液压传动两类。
3.电机的分类电机主要分为直流电机和交流电机两种，交流电机又可分为异步电机和同步电机。
4.减速器的作用是什么？减速器主要用于降低电机的转速，并将转矩传递给输出轴。
它通过齿轮、链条等传动装置改变传动比例，从而达到降低转速和增加扭矩的目的。
5.什么是步进电机？步进电机是一种特殊的同步电机，能够按照预定步数旋转，步距、步角和步进方向均固定。
它能够制造出非常精确的定位和控制运动。
6.什么是伺服电机？伺服电机是一种精密的位置控制电机，通常配备编码器等反馈装置，能够通过控制器实现高精度的位置控制，如跟踪轨迹、重复定位等。
7.什么是液压传动？液压传动是利用液体传递力和运动的一种方法，通过液压泵、液压阀和液压缸等组成，通常由电机驱动。
它具有高效、平稳、可靠等特点，广泛应用于机床、航空、船舶等领域。
8.什么是PLC？PLC(可编程逻辑控制器)是一种专业的工业控制设备，可用于控制和监控各种机电设备，如机床、流水线、自动化设备等。
它采用可编程语言，通过输入输出模块对外部设备进行控制和反馈。
9.什么是传感器？传感器是一种将物理量或化学量转化为电信号的装置，能够实现对温度、压力、速度、位置等各种物理参数的测量和控制。
它通过输入给PLC等控制设备，实现对设备的自动控制和监控。
10.什么是超声波？超声波是一种高频的机械波，具有穿透力强、反射率低、传播距离远等特点。
它广泛应用于测距、检测壁厚、声像图等领域，如超声波流量计、超声波探伤仪等。
《电气传动控制》机电传动控制复习题(含答案)最全.docx
一、单项选择题 1. 在下图a ）中，论述正确的是（D ） A. SB3是停止按钮 B. SB2是点动按钮 2. 在下图b ）中，论述正确的是（ A ） A. SB1是停止按钮 B. SB2是点动按钮 3. 在下图c ）中，论述错误的是（B ） A. SB1是停止按钮 B. SB2是自锁按钮 C. C. C. SB 1是起动按钮 SB2是起动按钮 SB3是点动按钮 D. D. KM 为交流接触器 S 为点动开关 K 为中间继电器 D. c ） 必须具有（B ）功能。
C.点动 D.正反转 b ） 4. 用继电器、接触器控制线路实现电动机的起动， A.互锁 B.自锁5.下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（B A.按钮B.行程开关C.速度继电器D.中间继电器 6.机械设备的维修、调整常要求其控制线路具有（ A.自锁B.互锁C. 7. 多处起功能须用（B ）方式来实现。
A.动合触点串联B.动合触点并联C. 8. 多处停止功能须用（C ）方式来实现。
A.动合触点串联B.动合触点并联C.动断触点串联 9. 有关继电器、接触器控制线路设计正确的论述是A.线圈可以串联C.线圈与触点可交叉联接10. 有关中间继电器功能的论述错谩的是（A.信号的传递与转换B.C.动作延时D. C 点动 ）功能。
D. 正反转 )o动断触点串联 D. D. 动断触点并联 动断触点并联B. D. C （B ） 线圈只能出现一次 接触器线圈之间必须有互锁保护）。
实现多路控制小功率信号控制大容量触点动作 11. 下列元件中，可用于实现机床工作台正反向起动转换功能的是（A.按钮 B,空气开关 C.速度继电器 D, 12. 继电器、接触器控制系统的优点是（B ）。
A.接线调试简便B.控制功能简单时成本较低 13. 有关继电器、接触器控制线路设计错误的论述是 A.线圈不能串联 B.线圈只能出现一次 14. 目前广泛使用的普通机床的机电控制大多采用（ A. PLC 控制 B,继电器、接触器控制 A ）。
机电传动与控制期末考试及答案分解
机电传动与控制期末考试及答案一：选择题：（从下列各题备选答案中选出正确答案） 1、关于交流电动机调速方法不确的有： ( D ) A ：变频调速； B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速。
2、如图所示，判断哪组是正确的。
( A )（a ）L M T T > (b) L M T T = (c) L M T T <A ：图（a ）M T 为正，是拖动转矩，加速状态B ：图（b ）M T =L T ，匀速状态C ：图（c ）M T 为正，L T 为负，减速状态 3、延时闭合的动合触点是： ( B )A B C D4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 B 。
A ：减少； B ：增加； C ：等于零。
5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 A 。
A ：相同； B ：大； C ：小。
6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。
试问：电动机能否在A 点稳定运行？ ( A )A ：能；B ：不能；C ：不能确定8三相异步电动机的何种制动又叫发电制动。
( B ) A 反接制动；B 反馈制动； C 能耗制动。
9、有一台三相异步电动机，正常运行时为∆接法，在额定电压下启动，其N st T T 2.1=，若采用∆-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否启动？AA ：能；B ：不能；C ：不能确定10．．恒功率型机械特性为负载转矩与转速成： ( B ) A 正比; B 反比。
11、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是： （ B ）A：集中控制 B：分散控制C：联合控制 D：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：( A )A：由（0，no）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；13.下列方法中哪一个不是消除交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为380V，三相鼠笼型异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？BA.能B.不能C.不一定15、机电传动系统稳定工作时中如果TM >TL，电动机旋转方向与TM相同，转速将产生的变化是。
机电传动与控制期末考试及答案
机电传动与控制期末考试及答案一：选择题：（从下列各题备选答案中选出正确答案）1、关于交流电动机调速方法不确的有： ( D )A ：变频调速；B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速。
2、如图所示，判断哪组是正确的。
( A )（a ）L M T T > (b) L M T T = (c) L M T T <A ：图（a ）M T 为正，是拖动转矩，加速状态B ：图（b ）M T =L T ，匀速状态C ：图（c ）M T 为正，L T 为负，减速状态3、延时闭合的动合触点是： ( B )A B C D4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 B 。
A ：减少；B ：增加；C ：等于零。
5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 A 。
A ：相同； B ：大； C ：小。
6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。
试问：电动机能否在A 点稳定运行？ ( A )A ：能；B ：不能；C ：不能确定8三相异步电动机的何种制动又叫发电制动。
( B )A 反接制动；B 反馈制动；C 能耗制动。
9、有一台三相异步电动机，正常运行时为∆接法，在额定电压下启动，其N st T T 2.1=，若采用∆-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否启动？AA ：能；B ：不能；C ：不能确定10．．恒功率型机械特性为负载转矩与转速成： ( B )A 正比;B 反比。
11、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是： （ B ）A ：集中控制B ：分散控制C ：联合控制D ：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：( A )A ：由（0，no ）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；13.下列方法中哪一个不是消除交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为380V，三相鼠笼型异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？BA.能B.不能C.不一定15、机电传动系统稳定工作时中如果TM >TL，电动机旋转方向与TM相同，转速将产生的变化是。
机电传动与控制试卷及答案
机电传动与控制一、填空题1.直流发电机按励磁方式可分为 他励发电机 和 自励发电机 两类。
自励发电机又分为 并励发电机 、 串励发电机 和 复励发电机 等三种2. 三相异步电动机的调速方法有 调压调速 、 转子电路串接电阻调速 、 改变极对数调速 和 变频调速 等四种。
3. 通常使用的步进电动机有 反应式 、 永磁式 和 永磁感应子式 等旋转型步进电动机。
4.步进电动机的主要技术指标和运行特性有 步距角 、 静态步距误差 、 最 大静转矩 、 矩频特性 、 起动频率 和 连续运行频率 。
5．直线感应电动机在结构上主要有 次级 和 初级 两部分组成。
二、简答题1..负载的机械特性又哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转矩绝对值大小恒定不变，而作用方向也保持不变。
风机、泵类、负载特性的特点是其转矩与转速的二次方成正比即2L T n ∝，这类生产机械只能单方向旋转。
恒功率负载特性的特点是在不同速度下负载转矩L T 与转速n 差不多成反比即L T n ⋅≈常数。
2.为什么同步电动机只能运行在同步转速，而异步电动机不能在同步转速下运行？答：同步电动机转子转速与旋转磁场的转速必须相等，不能有转速差，因为一有转速差，定转子磁极的相对位置就不断变化，在一段时间内磁极异性相吸，转子受磁拉力，过180°后同性相排斥，转子受推力，这样交替进行，转子所受平均力矩为零，电动机不能运动。
而异步电动机在电动状态下运行时，转子转速总要比旋转磁场转速低一些，这是因为假如转子转速赶上理旋转磁场的转速，转子和旋转磁场就不再有相对运动，导体不再切割磁场，就没有感应电动势产生，也就没有了转子电流和电磁转矩，无法维持电动机继续运行。
机电传动控制考试试卷及答案
机电传动控制期末考试试卷及答案一、分析与简答题1.请简述机电传动系统稳定运行的条件。
a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）；b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜０。
而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M－T L＞０。
2.请解释机电传动系统稳定运行的含义。
a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。
3.请简述并励发电机电压能建立的条件。
a)发电机的磁极要有剩磁；b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c)励磁电阻不能过大。
4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。
a)两种制动状态的区别在于转速是否变化b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。
5.请简述直流他励电动机的三种制动方式的接线方法。
a) 反馈制动为正常接法；b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻； c) 能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。
6. 为什么直流电动机直接启动时启动电流很大？ 因电枢加上额定电压，而电枢电阻很小，故aNST R U I =很大。
7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c)简单方便，功耗小8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从T L =0和T L =T N 两种情况加以说明）？ a) T L =0时飞车b)T L =T N 时电枢电流很大。
9. 有静差调节系统和无静差调节系统的含义是什么？ a)依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠∆U ）的反馈控制系统，即有静差调节系统。
机电传动控制复习题（附答案）（DOC）
机电传动控制复习题（附答案）（DOC）机电传动控制复习题第一章绪论部分一单项选择题：1 机电传动的目的是将电能转换为【A 】 A. 机械能B. 动能C. 势能D. 液压能二多项选择题：1 机电传动的发展大体上经历哪几个阶段？【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；1 机电传动的目的是将机械能转换为电能。
【× 】更正：机电传动的目的是将电能转换为机械能。
第二章机电传动系统的动力学基础一单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是【B 】 A. 0T T TL += B. 0T T T L += C. 00=++T T T L D. L T T T +=04 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是【C 】A. L MT T =B. L M T T >C. L M T T <D. L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A. L MT T = B. L M T T >C. L M T T <D. L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒 B. 动能守恒C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二多项选择题：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【A B 】 A. 反抗转矩 B. 位能转矩 C. 动能转矩 D. 拖动转矩 E. 制动转矩2 根据机械特性硬度值的不同，可将电动机机械特性分为【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。
机电传动控制考试真题及答案
1.在机电传动控制系统中，实现速度闭环控制的主要目的是什么？A.提高系统稳定性B.减小系统静态误差C.实现精确的位置控制D.提高系统动态响应速度2.直流电动机的调速方法中，哪一种方法不改变电动机的固有机械特性？A.电枢串电阻调速B.弱磁调速C.变压调速D.变频调速3.在交流电动机的起动过程中，为了减小起动电流，常采用什么方法？A.串入电阻B.并联电阻C.串入电感D.并联电感4.机电传动控制系统中，传感器的主要作用是什么？A.接收输入信号B.控制执行机构C.反馈系统状态D.提供电源供电5.在闭环控制系统中，如果反馈信号与实际输出信号之间存在偏差，说明系统处于什么状态？A.静态误差B.动态误差C.稳态误差D.瞬态误差6.在选择电动机时，若要求电动机的起动转矩大且起动电流小，应选择哪种类型的电动机？A.直流电动机B.异步电动机C.同步电动机D.伺服电动机7.在机械传动系统中，当传递的功率较大且传动比稳定时，通常选择哪种传动方式？A.带传动B.链传动C.齿轮传动D.蜗杆传动8.在PLC（可编程逻辑控制器）控制系统中，若要实现定时功能，应使用什么指令？A.计数指令B.定时指令C.移位指令D.比较指令9.在机电传动控制系统中，若要实现精确的位置控制，常采用什么控制方式？A.闭环控制B.开环控制C.程序控制D.逻辑控制10.变频器在机电传动控制系统中的主要作用是什么？A.改变电动机的转向B.改变电动机的转速C.改变电动机的功率D.改变电动机的电压。
机电传动控制_习题集(含答案)
《机电传动控制》课程习题集一、单选题1. 机电传动的发展大体上经历的阶段顺序是 ( )A ．单电机拖动、双电机拖动、成组拖动B ．成组拖动、单电机拖动、多电机拖动C ．单电机拖动、多电机拖动、成组拖动D ．成组拖动、单电机拖动、网络拖动 2. 电动机运行状态如图所示，当L M T T 〉时，判断正确的是 ( )A ．匀速B ．减速C ．加速D ．不确定3. 电动机运行状态如图所示，当L M T T =时，判断正确的是 ( )A ．匀速B ．减速C ．加速D ．不确定4. 电动机运行状态如图所示，当L M T T =时，判断正确的是 ( )A ．匀速B ．减速C ．加速D ．不确定5. 电动机稳定匀速运行时，其拖动转矩与负载转矩的关系为 ( )A ．拖动转矩比负载转矩略大，方向相反；B ．拖动转矩比负载转矩小，方向相反；C ．拖动转矩与负载转矩相等，方向相反；D ．拖动转矩与负载转矩都为零。
6. 恒转矩型机械设备的机械特性是： ( )A ．拖动转矩是常数B ． 负载转矩是常数C ．拖动转矩是转速的函数D ． 负载转矩是转速的函数7. 如图，1为电动机的机械特性，2为生产机械的机械特性，关于平衡点正确的是 ()))A ．拖动转矩B ．负载转矩C ．转动惯量D ．飞轮转矩 11. 直流电动机的制动方法中不采用的有 ( ) A ．反馈制动B ．反接制动C ．能耗制动D ．直接制动 12. 直流发电机中的电磁转矩方向与转子的旋转方向 ( ) A ．相同B ．相反C ．成45度角D ．随换向器而变化 13. 直流发电机将电枢绕组感应的交流电动势转换成直流电动势的是 ( ) A ．换向极 B ．电刷装置 C ．换向器D ．主磁极 14. 直流电动机的启动方法主要有 ( )。
A ．直接启动B ．降压启动C ．∆-Y 启动D ．励磁电路串接外加电阻启动 15. 直流电动机中的电磁转矩方向与转子的旋转方向（ ）A ．相同B ．相反C ．成45度角D ．随换向器而变化16. 关于直流电动机调速方法正确的有（ ） A ．变极调速 B ．变频调速 C ．改变转差率调速D ．改变电枢电压调速 17. 直流电动机将外加直流电流转换为电枢绕组交流电流的是（ ）A ．换向极B ．电刷装置C ．换向器D ．主磁极18. 直流电机运行于电动机状态时的电磁转矩是（ ）A ．拖动转矩，其方向与转动方向相同B ．制动转矩，其方向与转动方向相反C ．拖动转矩，其方向与转动方向相反D ．制动转矩，其方向与转动方向相同19. 要改变直流电动机的转动方向，可采用的措施是（ ）A ．增大或减小线圈中的电流强度B ．改变线圈中的电流方向，或对调磁铁的磁极C ．增强或减弱电动机里的磁场D ．改变线圈中的电流方向，同时对调磁铁的磁极 20. 生活中常见的下列电器中哪些装有直流电动机？（ ）A ．电冰箱B ．洗衣机C ．电热器D ．VCD 影碟机21. 通电导体在磁场中因受力而运动时（ ）A ．消耗了电能，得到了机械能B ．消耗了机械能，得到了电能C ．消耗了机械能，得到了内能D ．消耗了化学能，得到了电能22.直流发电机的作用是（）A．将电能转换成机械能 B.将机械能转换成电能C．电能和机械能互相转换 D.将机械能转换成化学能23.直流发电机的电磁转矩为（）A．拖动转矩 B.阻转矩 C. 位能转矩 D 势能转矩24.直流电动机电枢感应电动势的方向与电枢电流的方向（）A．相反B．相同C．随换向器的换向而变化D．随电刷的通断而变化25.直流电动机的作用是（）A. 将电能转换成机械能B. 将机械能转换成电能C．电能和机械能互相转换 D. 将化学能转换成机械能26.直流电动机工作在电动状态时的电磁转矩为（）A．拖动转矩B．阻转矩C．制动转矩D．位能转矩27.直流发电机工作在发电状态时电枢感应电动势为（）A．电源电动势B．反电动势C．输入相电压D．输入线电压28.在外界的作用下，直流电动机电枢外加电压和感应电动势的极性相同的这种工作状态称为（）A.反接制动状态B.反馈制动状态C.能耗制动状态 D 加速状态29.直流电动机调速系统，若想采用恒功率调速，则可改变（）A.电势常数B.主磁通量C.电枢外加电压D.电枢电流30.直流电动机能自动改变线圈中电流方向的器件是（）A．电刷B．换向器C．定子D．转子31.在直流电动机运行中，为了减小电动机的转速，正确的是（）A．调换磁铁的极性B．增大流过线圈的电流强度C．改变线圈中的电流方向D．以上都不能减小电动机的转速32.直流电动机工作在电动状态时电枢感应电动势为（）A．电源电动势B．反电动势C．输入相电压D．输入线电压33.当直流电动机的实际转速大于空载转速时，这种状态称为（）A．反接制动状态B．反馈制动状态C．电动状态D．能耗制动34.直流电动机调速系统，若想采用恒转矩调速，则可改变（）A．电势常数 B.励磁磁通量 C.电枢外加电压 D.电枢回路串电阻35.直流发电机与直流电动机的电磁转矩的作用是（）A．都是驱动转矩B．都是阻转矩C．发电机是阻转矩D．电动机是阻转矩36.他励电动机的人为机械特性在额定电压额定磁通时与它的固有机械特性比（）A．转速降降低，特性变软B．转速降降低，特性变硬C．转速降增大，特性变软D．转速降增大，特性变硬37.直流电动机规定的电枢瞬时电流不得大于额定电流的（）A．0.5-1倍B．1.5-2倍C．2.5-3倍D．3.5-4倍38.针对直流电机，我国标准的电气控制柜设计的快速启动原则中启动电阻为（）A．1-2段B．2-3 段C．3-4段D．4-5段39.在特定负载下，改变机械特性而得到的转速称为（）A ．速度变化B ．速度调节C ．加速度D ．减速度40. 关于直流电机能耗制动原理叙述正确的是（ ）A ．接入直流电源产生作用相反的转矩B ．输入电枢的电压产生反向转矩C ．系统机械能转变成电能消耗在电阻上D ．接入交流电源产生作用旋转的转矩 41. 计算额定转矩时，公式NN N n P T 55.9=中N P 的代入单位是（ ） A ．kW B ．W C ．J D ．N42. 直流电机反馈制动中电枢电路串接附加电阻的大小与电机转速的关系是（ ）A ．附加电阻越大，电机转速越大B ．附加电阻越大，电机转速越小C ．附加电阻越小，电机转速越大D ．附加电阻越小，电机转速不变43. 直流电机换向极的作用是 （ ）A ．削弱主磁场B ．增强主磁场C ．抵消电枢反应D ．产生主磁场 44. 直流发电机与直流电动机的电磁转矩的作用是（ ）A ．都是驱动转矩B ．都是阻转矩C ．发电机是驱动转矩D ．电动机是驱动转矩 45. 电动机负载转矩发生变化，而引起的电动机转速变化称为（ ）A ．速度变化B ．速度调节C ．加速度D ．减速度46. 直流电动机改变电枢电路外串电阻的调速方法存在的优点是（ ）A ．实现无级调速困难B ．空载轻载时调速范围不大C ．消耗大量电力D ．结构简单 47. 下面针对直流电动机改变电枢电压调速的特点正确的是（ ）A ．实现无级调速困难B ．调速范围小C ．机械特性硬度不变D ．启动时要用启动设备 48. 下面针对普通直流电动机改变主磁通调速的特点正确的是（ ）A ．实现无级调速困难B ．调速范围大C ．机械特性硬度不变D ．适合于恒功率调速 49. 直流电机倒拉反接制动中电枢电路串接附加电阻的大小与下降速度的关系是（ ）A ．附加电阻越大，下降速度越大B ．附加电阻越大，下降速度越小C ．附加电阻越小，下降速度越大D ．附加电阻越小，下降速度不变50. 直流电动机反接制动时，当电机转速接近于零时就应立即切断电源，防止（ ）。
机电传动与控制期末考试及答案
机电传动与控制期末考试及答案一：选择题：（从下列各题备选答案中选出正确答案）1、关于交流电动机调速方法不确的有： ( D )A：变频调速； B：改变磁通调速；C：改变转差率调速； D：定子串电阻调速。
2、如图所示，判断哪组是正确的。
( A )（a） (b) (c)A：图（a）为正，是拖动转矩，加速状态 B：图（b）=，匀速状态C：图（c）为正，为负，减速状态3、延时闭合的动合触点是： ( B )A B C D4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 B 。
A：减少； B：增加； C：等于零。
5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 A 。
A：相同； B：大； C：小。
6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。
试问：电动机能否在A点稳定运行？ ( A )A：能； B：不能； C：不能确定8三相异步电动机的何种制动又叫发电制动。
( B )A 反接制动；B 反馈制动；C 能耗制动。
9、有一台三相异步电动机，正常运行时为接法，在额定电压下启动，其，若采用换接启动，试问当负载转矩，电动机能否启动？AA：能； B：不能； C：不能确定10．．恒功率型机械特性为负载转矩与转速成： ( B )A 正比;B 反比。
11、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是： （ B ）A：集中控制 B：分散控制C：联合控制 D：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：( A )A：由（0，no）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；13.下列方法中哪一个不是消除交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为380V，三相鼠笼型异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？BA.能B.不能C.不一定15、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是 。
机电传动与控制—考试题库及答案
------单选通常应用到拖动系统需要迅速而准确地停车及卷扬机重物的恒速下放的场合的制动形式是收藏A.反馈制动B.再生制动C.能耗制动D.反接制动回答错误!正确答案： C广泛应用于洗衣机、电风扇等设备上的电动机形式为收藏A.同步电动机B.三相线绕式异步电动机C.单相异步电动机D.三相鼠笼式异步电动机回答错误!正确答案： C下列叙述正确的是收藏A.步进电动机的机构形式繁多，工作原理也各不相同B.步进电动机结构与一般的旋转电动机不同，没有定子和转子的分别C.步进电动机不能把电脉冲信号转换为直线位移D.步进电动机是一种将电脉冲信号转换为相应的角位移或直线位移的机电执行元件回答错误!正确答案： D当晶闸管元件阳极与阴极之间加上多大的直流电压时，能使元件导通的控制极最小电流（电压）称为触发电流（电压）收藏A.3VB.5VC.10VD.6V回答错误!正确答案： D关于步进电动机通电方式中，“拍”的描述正确的是收藏A.步进电动机每一拍只能有一相电源通电B.步进电动机的拍数就是其电源相数C.若为三相步进电动机，从一相通电，切换到另一项通电，即为一拍D.步进电动机从一种通电状态转换到另一种通电状态就叫做一“拍”回答错误!正确答案： D用拖动转矩Tm、制动转矩TL和动态转矩Td表示的转矩平衡方程式可以写为收藏A.Tm－TL ＝ TdB.Td－TL ＝ TmC.Tm+ TL ＝ TdD.Td +Tm ＝ TL回答错误!正确答案： A下列关于机电传动系统中的负载转矩TL的描述正确的是收藏A.假定电动机某一转动方向为正，负载转矩TL与转速n的方向一致时为正向B.假定电动机某一转动方向为正，负载转矩TL与转速n的方向相反时为正向C.若TL与n符号相同，则表示TL的作用方向与n相反，TL为拖动转矩D.若TL与n符号相反，则表示TL的作用方向与n相同，TL为制动转矩回答错误!正确答案： B为了实现生产设备的多点控制，接线的组成原则是收藏A.各启动按钮的常开触点并联，各停止按钮的常闭触点串联B.各启动按钮的常开触点串联，各停止按钮的常闭触点并联C.各启动按钮的常开触点串联，各停止按钮的常闭触点串联各启动按钮的常开触点并联，各停止按钮的常闭触点并联回答错误!正确答案： A下面那种情况下，可能会发生飞车事故，需要设定相应的保护装置收藏A.运行在自然特性下B.改变电枢电阻得到人为特性时C.改变电源电压得到人为特性时D.改变磁通得到人为特性时回答错误!正确答案： D下列关于晶闸管导通条件的描述，正确的是收藏A.控制极和阳极同时加正向电压时，晶闸管才能导通B.控制极不加电压，阳极加正向电压，即可使得晶闸管导通C.控制极不加电压，阳极需加反向电压，才可使晶闸管导通D.控制极加正向电压，阳极加反响电压，晶闸管也可导通回答错误!正确答案： A机电传动系统处于动态时，系统中必然存在一个动态转矩Td，当Td＞0时，表示系统处于收藏A.减速运行状态B.匀速运行状态C.加速运行状态D.静止状态回答错误!正确答案： C对于他励电动机而言，其机械特性为绝对硬特性时，其机械特性硬度为收藏A.小于10B.等于0C.大于10趋于无穷大回答错误!正确答案： D下列指令中，主要用来方便程序的修改和调试的指令是收藏A.主控母线指令B.空操作指令C.程序结束指令D.保持指令回答错误!正确答案： B下列哪个是在20世纪60年代发展起来的新型半导体器件，它的出现起到了在弱电控制与强电输出之间的桥梁作用收藏A.晶闸管B.二极管C.场效应管D.三极管回答错误!正确答案： A下列不属于保护装置的是收藏A.电器线路自锁环节B.过电流继电器C.熔断器D.自动开关回答错误!正确答案： A下列说法正确的是收藏A.熔断器和热继电器均可用作短路保护B.熔断器和热继电器均可用作长期过载保护C.D.熔断器可用作长期过载保护，热继电器可用作短路保护回答错误!正确答案： C用于动合触点串联连接的逻辑指令是收藏A.与非指令B.或指令C.或非指令D.与指令回答错误!正确答案： D既可用于交流负载，又可用于直流负载的PLC输出接口方式是收藏A.晶闸管输出方式B.继电器输出方式C.双向晶闸管输出方式D.晶体管输出方式回答错误!正确答案： B下面对机电传动系统稳定运行的描述正确全面的是收藏A.系统处于静止状态B.系统以某一速度运行运行C.系统能以一定速度匀速运转，且系统受某种外部干扰作用而使运行速度稍有变化时，保证在干扰消除后系统能恢复到原来的运行状态。
机电传动控制考试卷和答案
机电传动控制期末考试试卷及答案一、分析与简答题1.请简述机电传动系统稳定运行的条件。
a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）；b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜０。
而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M－T L＞０。
2.请解释机电传动系统稳定运行的含义。
a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。
3.请简述并励发电机电压能建立的条件。
a)发电机的磁极要有剩磁；b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c)励磁电阻不能过大。
4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。
a)两种制动状态的区别在于转速是否变化b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。
5.请简述直流他励电动机的三种制动方式的接线方法。
a)反馈制动为正常接法；b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻；c) 能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。
6. 为什么直流电动机直接启动时启动电流很大？ 因电枢加上额定电压，而电枢电阻很小，故aNST R U I =很大。
7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c)简单方便，功耗小8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从T L =0和T L =T N 两种情况加以说明）？ a) T L =0时飞车b)T L =T N 时电枢电流很大。
9. 有静差调节系统和无静差调节系统的含义是什么？ a)依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠∆U ）的反馈控制系统，即有静差调节系统。
机电传动控制考试真题及答案
在机电传动控制系统中，常用的速度控制方法是哪种？A. 电流控制B. 电压控制C. 频率控制D. 电阻控制在选择步进电机时，下列哪个参数是必须要考虑的？A. 电机重量B. 电机颜色C. 步进角D. 电机产地直流电机调速中，哪种方法可以实现平滑调速？A. 改变电枢电压B. 改变磁通量C. 改变电源频率D. 改变电机结构在交流电机控制中，变频器的作用是什么？A. 改变电源极性B. 改变电源相序C. 改变电源频率D. 改变电源波形在机电传动控制系统中，为了避免电机过载，通常采取什么措施？A. 减小电机转速B. 增大电源电压C. 安装过载保护器D. 改变电机类型填空题机电传动控制系统中，常用的传感器类型有__________、__________和光电传感器等。
直流电机调速系统中，常用的调速方法有改变电枢电压、__________和改变磁通量。
交流电机调速时，常用的变频器类型有__________变频器和矢量控制变频器。
伺服电机控制系统中，__________是实现精准位置控制的关键。
在选择传动装置时，需要考虑的主要参数有传动比、__________和传动效率。
设计一个基于PLC的直流电机控制系统，要求能够实现电机的正反转、启停和速度控制。
请画出系统框图，并简要说明控制过程。
某交流电机控制系统采用变频器进行调速，当电机负载增大时，电机转速下降。
请分析可能的原因，并提出改进措施。
设计一个步进电机控制系统，用于精确控制一个机械手臂的位置。
请说明如何选择合适的步进电机和驱动器，并给出控制系统设计方案。
某机电传动控制系统中，电机在运行时出现异常振动。
请分析可能的原因，并给出故障诊断和排除的步骤。
阐述在机电传动控制系统中，如何实现电机的过载保护和过热保护，并给出具体的实现方案。
机电传动控制试题(含答案)
机电传动控制试题一、填空：（30分每空2分）1．他励直流电动机机械特性的一般表达式为。
2．直流电动机可启动和启动。
3．异步电动机的转差率为。
4．三相异步电动机调速方法有、和三大类。
5．暂载率为。
6．常用电气制动方法有、和。
7．步进电机的速度与有关，角位移与有关。
8。
8051有和存储器。
二．判断：（10分每题2分）1、异步电动机转子绕组有鼠笼式和绕线式。
（）2、P为异步电动机磁极数。
（）3、反馈制动时，n>n。
（）4、热电偶是测量电压的。
（）5、可编程控制器的一个触发器等效为一个继电器。
（）三、画图：（20分每题10分）1、画出交流电动机改变电源电压时人为特性曲线。
2、画出他励直流电动机的功率流程图。
四、设计：（20分每题10分）1．有一台异步电动机Y-Δ起动控制，并有过载保护的控制线路。
请（1）画出梯形图；（2）编程。
2．设计：有一台异步电动机正反转控制，并有过载保护的控制线路。
请（1）画出控制线路图；（2）画出梯形图；（3）编程。
五、计算：（20分每题10分）1．一台五相反应式步进电动机采用五相十拍运行方式，步距角为1。
50，当控制信号脉冲频率为3KH Z，求步进电动机的转速。
2、.有一台四极三相异步电动机，电源电压的频率50赫，满载的转差率为0。
022，求电动机的同步转速，转子转速和转子电流频率?机电传动控制答案 一． 1．n =Φe C U -ΦCeCt RT2．直接 降压 3．S=0n nn - X % 4．变极 改变转差率 变拼 5．FON ONT T T 0+=ε X %6．能耗 反接 反馈 7．脉冲频率 脉冲个数 8．程序 数据 二．1．√ 2。
X 3。
√ 4。
X 5。
√三．1．2．nPcufPcuaPm+PfeP1PEP2三．设计1．X000X001MC N0 M1 X002Y003TO K50T0Y001 X002Y003Y001Y002Y003Y001Y003MCR N0END0 LDI X0001 ANI X0012 MC N0 M15 LD X0026 ANI T0037 OUT T0 K5010 AND T011 OUT Y00112 LD X00213 ANI Y00314 AND Y00115 OR Y00316 OUT Y00217 ANI Y00118 OUT Y00319 MCR N021 END2．电源四．计算60 f=750转/分1．N=3602．四极n0=1500转/分n=（1-s）n0=（1-0。
机电传动与控制期末考试及答案
页脚内容1机电传动与控制期末考试及答案一：选择题：（从下列各题备选答案中选出正确答案）1、关于交流电动机调速方法不确的有： ( D )A ：变频调速；B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速。
2、如图所示，判断哪组是正确的。
( A )（a ）L M T T > (b) L M T T = (c) L M T T <A ：图（a ）M T 为正，是拖动转矩，加速状态B ：图（b ）M T =L T ，匀速状态C ：图（c ）M T 为正，L T 为负，减速状态3、延时闭合的动合触点是： ( B )页脚内容2A B C D4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 B 。
A ：减少；B ：增加；C ：等于零。
5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 A 。
A ：相同； B ：大； C ：小。
6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。
试问：电动机能否在A 点稳定运行？ ( A )A ：能；B ：不能；C ：不能确定8三相异步电动机的何种制动又叫发电制动。
( B )A 反接制动；B 反馈制动；C 能耗制动。
9、有一台三相异步电动机，正常运行时为∆接法，在额定电压下启动，其N st T T 2.1=，若采用∆-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否启动？AA ：能；B ：不能；C ：不能确定10．．恒功率型机械特性为负载转矩与转速成： ( B )A 正比;B 反比。
11、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是：（ B ）A：集中控制 B：分散控制C：联合控制 D：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：( A )A：由（0，no）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；13.下列方法中哪一个不是消除交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为380V，三相鼠笼型异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？BA.能B.不能C.不一定15、机电传动系统稳定工作时中如果TM >TL，电动机旋转方向与TM相同，转速将产生的变化是。
