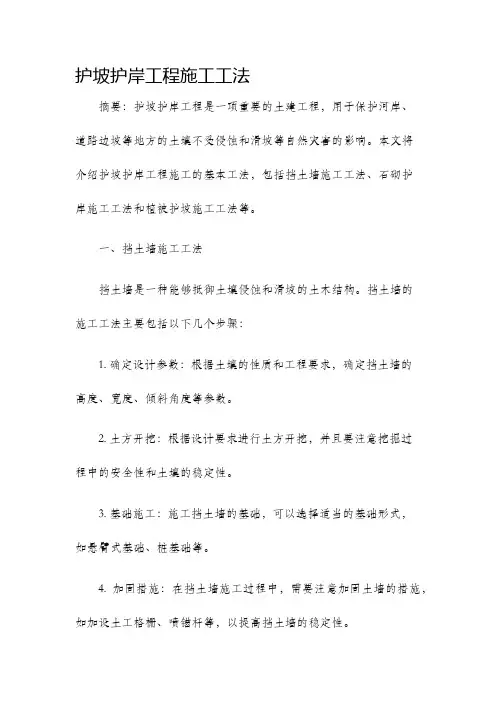

护坡护岸工程施工工法

护坡护岸工程

（ZCX-3）

施

工

工

法

湖南省开源水电建筑工程有限公司炎陵县斜濑水中村圩防洪工程

二O—二年四月二十七日

干流护岸工程(ZCX-3施工工法

本工程工程范围分别为新建护岸( Z4+302.37-Z4+681.22) 、新建护岸( Y3+558.22-Y3+843.39) 、新建护岸

(Y4+672.28-Y6+053.22)、新建护岸(Y6+991-Y7+477)护坡护岸包含土方开挖，砂卵石回填，17cm厚雷诺护坡及1mx 1m的格宾挡墙，草皮护坡。

1、施工工艺

施工准备f测量放线f基础开挖f砂卵石回填f雷诺护坡f格宾挡墙f草皮护坡一竣工验收。

2、施工围堰

施工围堰关系到整个工程能否顺利完成，经过现场勘察，在枯水季节，该河道水流量很小，挡墙施工时基本不用围堰。在雨季，考虑到排涝排洪因素，不能断流围堰施工，只能采取平行堤线施工围堰，分段围堰渐段施工。采用土方填筑围堰，外侧叠灌上草包挡墙，堰顶高程按五年一遇洪水位标准控制，堰顶宽1m，内、外坡坡度为l:1.5。

在围堰达到设计高程并闭气后安装潜水泵，抽排积水，并认真察看围堰的渗漏情况，一经发现，立即封堵以防造成管涌等严重险情。施工期间，有施工弃水、施工期降水和地基围堰的渗漏水等，应配备足够数量的潜水泵，及时排除积水，保持工作面干燥。

当基础完成后砌体高于正常水面时，用挖掘机挖除围堰土方，挖出的土、石方装车运至业主指定地点堆放。

3、施工放线测量进场后根据业主提供的三角网点和水准网点进行复核，并将复核的成果

报监

理工程师批准。精确地测定构筑物的位置，进行放样和完成全部测量数据的计算工作，并在施测前 5 天将有关施工测量的意见报告报送业主审批，在施工中，我们将尽力保护好全部的三角网点、水准网点和施工中增设的控制点，使之容易进入通视，防止移动和损坏。

3.1、在测量中做到熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标

准精心施测。

选用高精度的先进仪器，所有测量仪器在使用前均按有关规定检验、校正，保证测量仪器精确度。

做到“勤”、“精”、“复”。“勤”即勤测，每一道工序开始时都要施测，认为必要时可重测或加密施测。“精”，施测要精确，技术要熟练，设计和规范的要求要精通，施测的方法要先进，措施要可靠。“复”即所有施工测量工作必须做到有放必复，各项工作分别由专人负责，并应对测量标志定期进行复测，测量内业工作应有专人进行校核，确保测量准确无误。

所有外业测量资料，都应有记录，测量完成一段时间后，由监理工程师复核并签字认可。

测量人员组成：测量放样，是工程施工质量达到预期效果的重要环节，为此，成立专门测量放样小组，由具有理论与实际工作经验的测量工程师担任组长，并配备有实际经验的测量员组成，在整个施工过程中，进行测量放样和测设复测。

3.2、施工测量控制施工测量放线的任务就是把设计图纸上的布置尺寸放到地面上，即根据工程的图示坐标和标高用测量仪器确定在实地的平面位置和所处高程。

测放临时水准点：工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。根据需要和设置的牢固程度应定期进行复测，临时水准点的设置要求是：①应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内；②在居民区或生产区每200 米设置一个水准点，旷野每400 米设置一个水准点；③两水准点之间能保持通视。

3.3、平面放线

根据工程的起点、终点和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点都要进行校核。在工程的起点、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔20〜30米打一中心桩，中心

桩的间距应统一，一般是选用20、25、30米或标段的具体情况作桩距，以便于统计距离和施工取料。

3.4、纵断面水准测量

纵断面水准测量之前，应先沿工程的施工线路每隔100米的距离设置临时水准点，临时水准点的精度要求闭合差在平坦地区不得超过1毫米。以此水准点测

出中心各桩位地面的高程，以检验设计图示地面高程和实际地面高程是否相同，并以此来确定开挖的深度。

3.5、施工测量

1)土方开挖工程的精度指标

测量项目精度指标表

土方明挖之前先进行纵横断面测量。从本标段起点开始量距，沿中线每隔

50m钉一木桩(里程桩)，地形变化较大的地方加设木桩，用红漆在木桩侧面标上桩号。在监理工程师同意的情况下与其测量人员联合进行断面测量，测量成果

双方核签。

由横断面设计开挖图计算出左右两侧边桩与中心桩的水平距离，用钢尺量距，钉立边桩。根据相邻断面同侧边桩的连线，用石灰撒出灰线。采取同样办法

将临时航道底脚线放出。开挖坡比采用水平拉尺、立标尺的方法确定。

基坑开挖至设计基底高程上20cm时，停止机械开挖，将水准仪移入基坑，人工跟进抄平。土方回填前实测出基槽开挖后的平剖面地形资料。

开挖过程中，我方将随时校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸要求。

3.6、资料整理

施工测量成果资料（包括观测记录、放样单）、图表（包括断面图、测量控制网计算资

料）要统一编号，妥善保管。对所有观测记录，必须保持完整，不得任意撕页，记录中间也不得无故留下空页；对所有观测数据，应随测随记，严禁转抄、伪造，文字与数字力求清晰、整齐、美观。对取用的已知数据、资料均应由两人独立进行百分之百的检查报测量工程师校核、项目总工审批，确信无误后

经工程师签字方可提供使用。

4、土方开挖及回填

4.1、土方开挖及回填

1）施工部署

本工程堤防土方开挖主要采用反铲挖掘机挖土装土，自卸汽车运土，大型推

土机配合挖掘机进行整平及土料堆放的方式。

临时施工道路布置在开挖基槽两侧，道路宽3m，路面采用泥结碎石硬化，自卸汽车经临时道路运土至弃土区堆放。

2）施工工序

3）植被清理和表土清除开挖施工前清理开挖区内的植被，即清理开挖区域内的树根、杂草、垃圾、废碴及监理指明的其它有碍物。开挖区内的树木、杂草采用人工砍伐，运至指定的地点处理，植被清理范围应距开挖或回填边线外侧至少5.0m 距离。表土清除采用反铲配合推土机清挖，弃料用反铲装车，自卸汽车运输至弃碴场。

4）施工排水

土方开挖前，及时将场地地面积水排除，为保证开挖边坡不受雨水冲刷，在开挖前，按照图纸要求完成边坡截流沟施工。在开挖区周围设置挡水堤和排水沟、挖设集水坑等措
