电焊机原理详解及其如何接线简介

合集下载

焊机接线方法

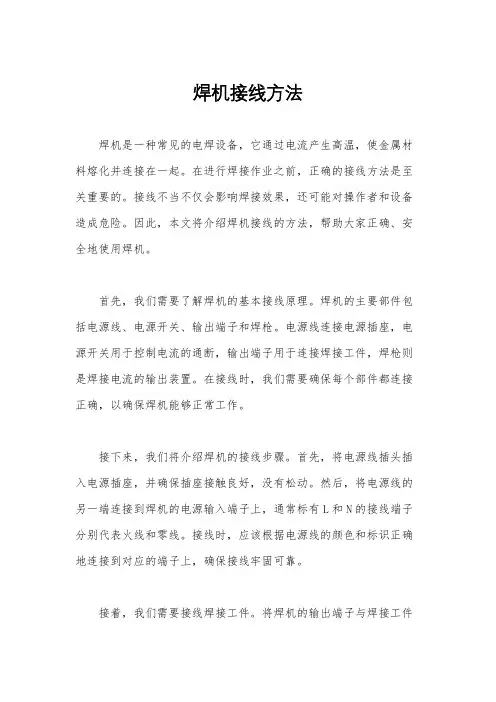

焊机接线方法焊机是一种常见的电焊设备，它通过电流产生高温，使金属材料熔化并连接在一起。

在进行焊接作业之前，正确的接线方法是至关重要的。

接线不当不仅会影响焊接效果，还可能对操作者和设备造成危险。

因此，本文将介绍焊机接线的方法，帮助大家正确、安全地使用焊机。

首先，我们需要了解焊机的基本接线原理。

焊机的主要部件包括电源线、电源开关、输出端子和焊枪。

电源线连接电源插座，电源开关用于控制电流的通断，输出端子用于连接焊接工件，焊枪则是焊接电流的输出装置。

在接线时，我们需要确保每个部件都连接正确，以确保焊机能够正常工作。

接下来，我们将介绍焊机的接线步骤。

首先，将电源线插头插入电源插座，并确保插座接触良好，没有松动。

然后，将电源线的另一端连接到焊机的电源输入端子上，通常标有L和N的接线端子分别代表火线和零线。

接线时，应该根据电源线的颜色和标识正确地连接到对应的端子上，确保接线牢固可靠。

接着，我们需要接线焊接工件。

将焊机的输出端子与焊接工件连接，通常使用焊接电缆将焊机输出端子与工件连接起来。

在接线时，应该确保焊接电缆没有损坏，接头牢固，以免在焊接过程中出现接触不良或者断开的情况。

最后，接线焊枪。

将焊枪的电缆连接到焊机的输出端子上，通常焊枪的电缆有两根，一根连接到正极，一根连接到负极。

在接线时，应该确保焊枪的电缆没有损坏，接头牢固，并且正负极连接正确，以确保焊接电流正常输出。

总结一下，焊机的接线方法包括连接电源线、连接焊接工件、连接焊枪。

在接线时，应该注意电源线的连接顺序和焊接电缆的连接方式，确保每个部件都连接正确，牢固可靠。

正确的接线方法不仅可以保证焊机的正常工作，还可以确保焊接作业的安全进行。

希望本文的介绍能够帮助大家正确、安全地使用焊机，提高焊接作业的效率和质量。

电焊机电路工作原理

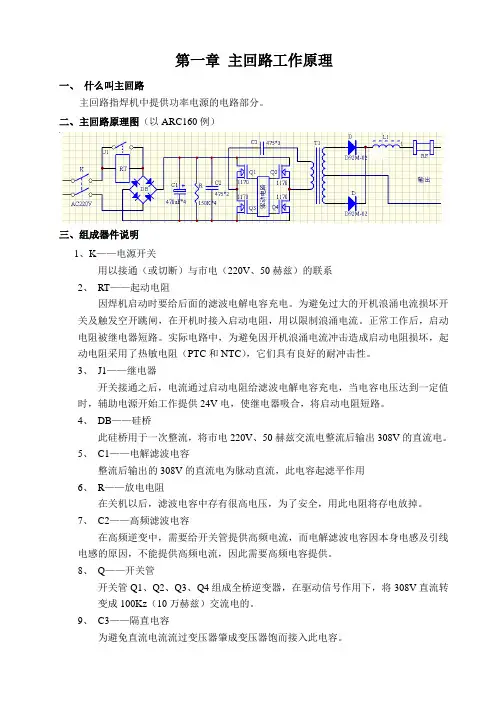

第一章主回路工作原理一、什么叫主回路主回路指焊机中提供功率电源的电路部分。

二、主回路原理图（以ARC160例）三、组成器件说明1、K——电源开关用以接通（或切断）与市电（220V、50赫兹）的联系2、RT——起动电阻因焊机启动时要给后面的滤波电解电容充电。

为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。

正常工作后，启动电阻被继电器短路。

实际电路中，为避免因开机浪涌电流冲击造成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。

3、J1——继电器开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。

4、DB——硅桥此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。

5、C1——电解滤波电容整流后输出的308V的直流电为脉动直流，此电容起滤平作用6、R——放电电阻在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。

7、C2——高频滤波电容在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。

8、Q——开关管开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转变成100Kz（10万赫兹）交流电的。

9、C3——隔直电容10、T1——主变压器变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。

11、D——快速恢复二极管D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。

12、L1——电抗器电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。

13、RF——分流器分流器是用锰铜制成的大功率小阻值的电阻，用于检测输出电流的大小，提供反馈信号。

四、全桥逆变器工作原理1、全桥逆变器的电路图2、全桥逆变器工作原理全桥逆变器每个工作周期分四个时段，分别为t1、t2、t3、t4，其工作原理如下：t1时段K1、K4导通，K2、K3关断电流方向：正极K1 C1 T K4 地t2时段K1、K4、K2、K3关断无电流t3时段K1、K4关断，K2、K3导通电流方向：正极K2 C1 T K3 地t4时段K1、K4、K2、K3关断无电流从上述分析看，在t1与t3时段里，流过变压器T的电流方向正好相反，也就是将直流电变成了交流电。

电焊机基础知识及怎么接线

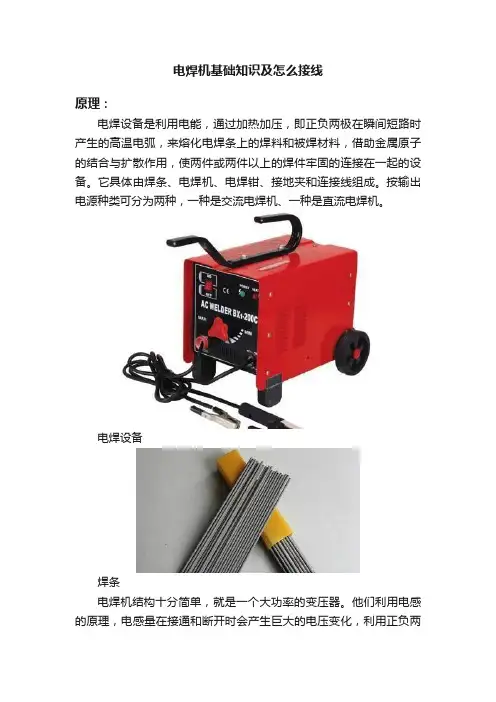

电焊机基础知识及怎么接线原理：电焊设备是利用电能，通过加热加压，即正负两极在瞬间短路时产生的高温电弧，来熔化电焊条上的焊料和被焊材料，借助金属原子的结合与扩散作用，使两件或两件以上的焊件牢固的连接在一起的设备。

它具体由焊条、电焊机、电焊钳、接地夹和连接线组成。

按输出电源种类可分为两种，一种是交流电焊机、一种是直流电焊机。

电焊设备焊条电焊机结构十分简单，就是一个大功率的变压器。

他们利用电感的原理，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来使它们达到原子结合的目的。

如下图：一款直流电焊机一款交流电机两者区别：1.相比交流电焊机，直流电焊机电弧稳定，不易断弧且飞溅小。

直流电焊机能焊酸性和碱性焊条，交流焊机只能焊碱性焊条。

2.直流电焊机比交流电焊机多出整流部分，成本要稍高一些，价格稍贵一些。

3.大功率的交流电焊机由于最多只能用到两相电（后面会说怎么接），所以容易造成三相用电不平衡，而大功率的直流电焊机都用三相整流就没有这个问题。

变压器二次电压峰值一定，直流电焊机比交流电焊机空载电压高，更容易引弧。

4.直流电焊机对工作环境要求比较高，交流焊机要求不高，直流焊机比较省电节能，但是交流焊机比较皮实耐用，直流焊机适合多种焊条，重量比较轻，适合移动，交流焊机比较重不适宜移动。

电焊机连接：•电焊钳通过连接线与电焊机上电焊钳连接孔进行连接；•接地夹通过连接线与电焊机上接地夹连接孔进行连接；•将焊件放置到焊剂垫上，将接地夹夹到焊件的一端；•然后将电焊条的加持端夹在电焊钳口上；•将电焊机的外壳进行保护性接地或接零（接地装置可以使用铜管或无缝钢管，将其埋入地下深度应当＞1m，接地电阻应当＜4Ω），即使用一根导线将一端连接在接地装置上，另一端连接在电焊机的外壳接地端上。

•再将电焊机与配电箱通过连接线进行连接，并且保证连接线的长度在2到3米，在配电箱中应当设有过载保护装置以及刀闸开关等，可以对电焊机的供电进行单独控制。

电焊机工作原理

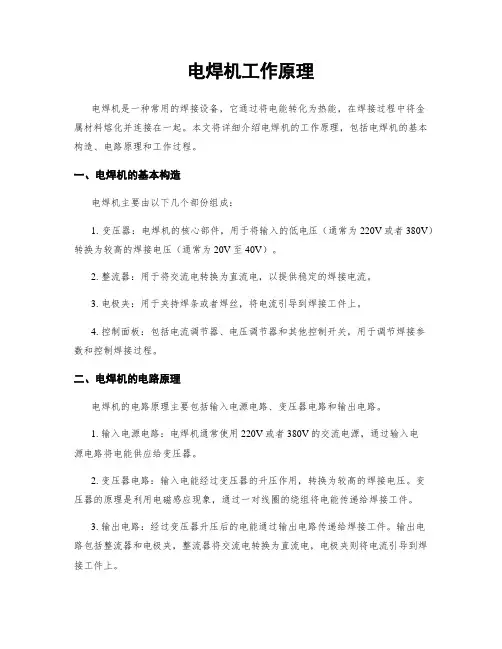

电焊机工作原理电焊机是一种常用的焊接设备，它通过将电能转化为热能，在焊接过程中将金属材料熔化并连接在一起。

本文将详细介绍电焊机的工作原理，包括电焊机的基本构造、电路原理和工作过程。

一、电焊机的基本构造电焊机主要由以下几个部份组成：1. 变压器：电焊机的核心部件，用于将输入的低电压（通常为220V或者380V）转换为较高的焊接电压（通常为20V至40V）。

2. 整流器：用于将交流电转换为直流电，以提供稳定的焊接电流。

3. 电极夹：用于夹持焊条或者焊丝，将电流引导到焊接工件上。

4. 控制面板：包括电流调节器、电压调节器和其他控制开关，用于调节焊接参数和控制焊接过程。

二、电焊机的电路原理电焊机的电路原理主要包括输入电源电路、变压器电路和输出电路。

1. 输入电源电路：电焊机通常使用220V或者380V的交流电源，通过输入电源电路将电能供应给变压器。

2. 变压器电路：输入电能经过变压器的升压作用，转换为较高的焊接电压。

变压器的原理是利用电磁感应现象，通过一对线圈的绕组将电能传递给焊接工件。

3. 输出电路：经过变压器升压后的电能通过输出电路传递给焊接工件。

输出电路包括整流器和电极夹，整流器将交流电转换为直流电，电极夹则将电流引导到焊接工件上。

三、电焊机的工作过程电焊机的工作过程主要包括起弧、焊接和收弧三个阶段。

1. 起弧阶段：首先，通过控制面板设置适当的焊接电流和电压。

然后，将电极夹夹持在焊接工件上，同时触碰电极与工件，形成电弧。

电弧的产生需要克服电极和工件之间的电阻，因此需要一定的起弧电流和电压。

2. 焊接阶段：一旦电弧形成，焊接过程就开始了。

焊接时，焊条或者焊丝通过电弧的熔化作用，将金属材料熔化并连接在一起。

焊接电流和电压的大小会影响焊接速度和焊缝质量。

3. 收弧阶段：当焊接完成或者需要调整焊接位置时，需要收弧。

收弧是通过减小电流或者将电极与工件分离来实现的。

在收弧过程中，电弧会逐渐熄灭，焊接工件冷却并形成焊缝。

电焊机的接线方法

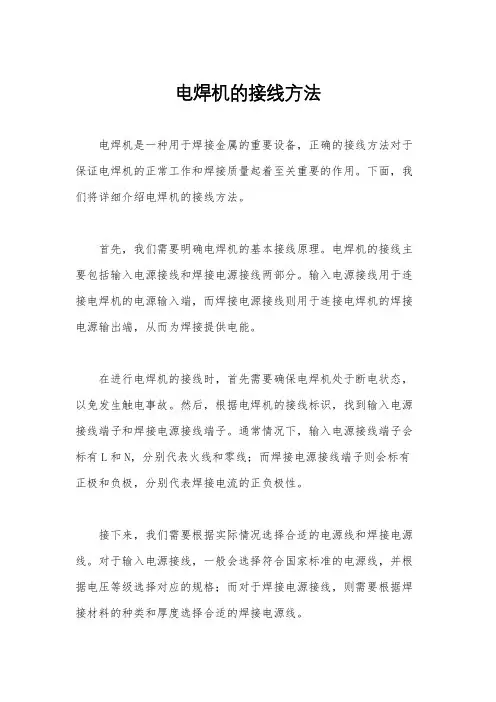

电焊机的接线方法电焊机是一种用于焊接金属的重要设备，正确的接线方法对于保证电焊机的正常工作和焊接质量起着至关重要的作用。

下面，我们将详细介绍电焊机的接线方法。

首先，我们需要明确电焊机的基本接线原理。

电焊机的接线主要包括输入电源接线和焊接电源接线两部分。

输入电源接线用于连接电焊机的电源输入端，而焊接电源接线则用于连接电焊机的焊接电源输出端，从而为焊接提供电能。

在进行电焊机的接线时，首先需要确保电焊机处于断电状态，以免发生触电事故。

然后，根据电焊机的接线标识，找到输入电源接线端子和焊接电源接线端子。

通常情况下，输入电源接线端子会标有L和N，分别代表火线和零线；而焊接电源接线端子则会标有正极和负极，分别代表焊接电流的正负极性。

接下来，我们需要根据实际情况选择合适的电源线和焊接电源线。

对于输入电源接线，一般会选择符合国家标准的电源线，并根据电压等级选择对应的规格；而对于焊接电源接线，则需要根据焊接材料的种类和厚度选择合适的焊接电源线。

接着，我们将输入电源线的火线和零线分别连接到电焊机的输入电源接线端子的L和N上，并确保连接牢固。

在接线过程中，需要注意将电源线的绝缘外皮去除，露出一定长度的导线，并用端子或螺丝固定好。

对于焊接电源线，我们需要将正极和负极分别连接到焊接电源接线端子上，同样需要确保连接牢固，并注意绝缘处理。

最后，接线完成后，需要进行一次全面的检查，确保所有接线牢固可靠，绝缘良好，没有短路和接触不良等现象。

接着，可以将电焊机的电源插头插入电源插座，并打开电源开关，进行一次空载试验，检查电焊机的运行是否正常。

总的来说，电焊机的接线方法并不复杂，但需要注意细节和安全。

正确的接线方法可以保证电焊机的正常工作和焊接质量，同时也能够确保操作人员的人身安全。

希望以上内容对您有所帮助，谢谢阅读！。

电焊机的工作原理与电路结构解析

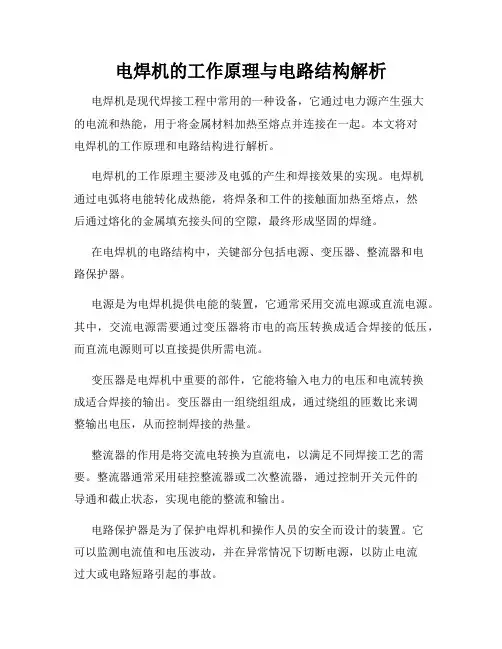

电焊机的工作原理与电路结构解析电焊机是现代焊接工程中常用的一种设备，它通过电力源产生强大的电流和热能，用于将金属材料加热至熔点并连接在一起。

本文将对电焊机的工作原理和电路结构进行解析。

电焊机的工作原理主要涉及电弧的产生和焊接效果的实现。

电焊机通过电弧将电能转化成热能，将焊条和工件的接触面加热至熔点，然后通过熔化的金属填充接头间的空隙，最终形成坚固的焊缝。

在电焊机的电路结构中，关键部分包括电源、变压器、整流器和电路保护器。

电源是为电焊机提供电能的装置，它通常采用交流电源或直流电源。

其中，交流电源需要通过变压器将市电的高压转换成适合焊接的低压，而直流电源则可以直接提供所需电流。

变压器是电焊机中重要的部件，它能将输入电力的电压和电流转换成适合焊接的输出。

变压器由一组绕组组成，通过绕组的匝数比来调整输出电压，从而控制焊接的热量。

整流器的作用是将交流电转换为直流电，以满足不同焊接工艺的需要。

整流器通常采用硅控整流器或二次整流器，通过控制开关元件的导通和截止状态，实现电能的整流和输出。

电路保护器是为了保护电焊机和操作人员的安全而设计的装置。

它可以监测电流值和电压波动，并在异常情况下切断电源，以防止电流过大或电路短路引起的事故。

总而言之，电焊机的工作原理是将电能转化为热能，然后通过焊条和工件的接触面将金属加热至熔点，最终形成坚固的焊缝。

电焊机的电路结构包括电源、变压器、整流器和电路保护器等组件，通过它们的协同工作，实现了电焊机的正常工作和安全保护。

要注意的是，电焊机在使用过程中存在一定的危险性，操作人员必须具备相关的安全知识和技能。

在使用电焊机前，应仔细阅读并遵守操作手册中的安全规定，佩戴防护设备，确保操作环境安全，以免引发事故。

总结：通过对电焊机的工作原理和电路结构进行分析，我们可以更好地理解电焊机的运行机制和内部构造。

掌握这些知识，不仅对于电焊机的操作使用有着重要的指导作用，同时也有助于更好地理解焊接技术的应用和发展。

电焊机工作原理简介手工电弧焊的基本原理和操作技巧

电焊机工作原理简介手工电弧焊的基本原理和操作技巧电焊机是一种常用的焊接工具，是通过电流产生弧光，将金属材料连接在一起的装置。

它的工作原理是利用电流经过导体时会产生高温的现象，从而使金属材料熔化并连接在一起。

本文将介绍电焊机的工作原理以及手工电弧焊的基本原理和操作技巧。

一、电焊机的工作原理电焊机通过将低电压高电流的电源输入到两个导体之间，通过形成弧光将导体熔化并连接在一起。

电焊机主要由以下几个部分组成：1. 电源：电源是电焊机工作的核心部分，它通过将交流电转换为直流电，并提供所需的电流和电压。

2. 变压器：变压器负责将输入的电压变换为适合焊接的电压，通常为低电压高电流的输出。

3. 整流器：整流器将交流电转换为直流电，并提供稳定的电流输出。

4. 电焊枪：电焊枪是连接电源和焊接件的导电工具，通过电焊枪将电流传送到焊接点。

5. 焊接电弧：通过电焊枪形成的电弧是焊接的主要工具，电弧产生高温，使金属熔化。

二、手工电弧焊的基本原理手工电弧焊是一种常见的焊接方法，它通过利用电弧的高温来将金属材料连接在一起。

其基本原理可以概括为以下几点：1. 电弧的产生：在两个导体之间产生电弧需要满足三个条件：足够的电压、导电工件之间的间隙和电源的电流能力。

当导电工件之间的间隙减小到一定程度时，电流就会通过间隙产生电弧，在电弧产生的瞬间，高温会熔化导电工件。

2. 熔化和焊接：电弧产生后，高温会导致导电工件的局部熔化，然后熔化的金属会通过表面张力形成润行珠，填充焊缝，并与另一段导电工件连接在一起。

3. 要求与技巧：手工电弧焊需要一定的技巧和经验，焊工需要掌握合适的角度、电流和速度，保持稳定的手的姿势，并将电焊枪与焊接材料保持一定的距离。

三、手工电弧焊的操作技巧手工电弧焊需要掌握一定的操作技巧，以保证焊接的质量和效果。

以下是一些常用的操作技巧：1. 电弧启动：焊工需要通过正常触点方式或短接方式启动电弧。

在正确的角度和距离下，将电焊枪接触到焊接材料，然后快速推开，形成电弧。

电焊机接线方法正负

电焊机接线方法正负
电焊机的接线方法主要包括正极和负极的接线。

正极接线：将电焊机的正极（也称为电极）与焊接工件连接。

一般情况下，正极连接到焊接工件上，通过电流传递到焊接材料上，使其熔化和连接。

负极接线：将电焊机的负极（也称为工作极或地线）连接到焊接工件或焊接台架上。

负极的作用是提供回路以完成电流流动，同时还能够起到保护人体和设备的作用。

具体接线方法可以根据不同的电焊机型号和规格来确定。

在接线之前，需要先确保电焊机和焊接工件都处于断电状态，以确保安全。

一般来说，接线方法如下：
1.先将焊接电缆的正极接头插入电焊机正极插座。

2.然后将焊接电缆的负极接头插入电焊机负极插座。

3.将焊接电缆的正极接头通过夹具或电焊面具等固定在要焊接的工件上。

4.将焊接电缆的负极接头接地，可以通过夹具或焊接台架等。

5.接线完成后，检查所有接线是否牢固，确保接触良好，没有松动或接触不良的情况。

特别注意：在接线过程中，要确保绝缘良好，避免正极和负极发生短路，以防止意外事故的发生。

如果不确定或有疑问，最好请专业人士指导或进行接线。

电焊机工作原理

电焊机工作原理电焊机是一种常见的焊接设备，广泛应用于创造业、建造业等领域。

它通过电能转化为热能，将金属材料加热至熔点并连接在一起。

下面将详细介绍电焊机的工作原理。

1. 电焊机的组成部份电焊机主要由电源、变压器、整流器、焊接电极和焊接回路组成。

- 电源：电焊机需要接入电源以提供电能。

通常使用交流电源，也可以使用直流电源。

- 变压器：电焊机中的变压器用于将电源输入的电压调整为焊接所需的低电压。

变压器的工作原理基于电磁感应，通过绕组的变换比例来调整电压。

- 整流器：电焊机中的整流器将交流电转换为直流电。

直流电对于焊接来说更加稳定和可控。

- 焊接电极：焊接电极是连接电源和焊接回路的部份，它将电能转化为热能。

- 焊接回路：焊接回路由焊接电极和工件组成，电流通过焊接电极流经工件，产生高温来实现焊接。

2. 电焊机的工作过程电焊机的工作过程可以分为三个阶段：起弧、焊接和熄弧。

- 起弧：起弧是将焊接电极与工件之间产生电弧的过程。

当焊接电极接触到工件表面时，电流开始流动，产生高温和强烈的光弧。

在这个阶段，电焊机会提供一个较高的起弧电压来克服电极和工件之间的间隙。

- 焊接：一旦电弧形成，焊接过程开始。

电弧的高温将工件加热至熔点，使金属熔化并形成焊缝。

在焊接过程中，电焊机会提供适当的电流和电压来保持电弧的稳定和焊接质量。

- 熄弧：焊接完成后，需要熄灭电弧并住手电流供应。

这个过程称为熄弧。

通常可以通过快速拉开焊接电极和工件之间的间隙来熄灭电弧。

3. 电焊机的工作参数电焊机的工作参数包括焊接电流、焊接电压和焊接时间。

- 焊接电流：焊接电流是电焊机输出的电流大小，它决定了焊接的热量和熔化金属的速度。

不同的焊接材料和焊接方式需要不同的焊接电流。

- 焊接电压：焊接电压是电焊机输出的电压大小，它决定了电弧的稳定性和焊接质量。

焊接电压通常与焊接电流成正比。

- 焊接时间：焊接时间是焊接过程持续的时间。

焊接时间的长短与焊接材料的厚度和焊接质量要求有关。

电焊机工作原理

电焊机工作原理电焊机是一种常见的焊接设备，广泛应用于各种焊接工作中。

了解电焊机的工作原理对于正确使用和维护电焊机非常重要。

本文将详细介绍电焊机的工作原理及其相关知识。

一、电焊机的组成部分电焊机由以下几个主要组成部分构成：1.变压器：电焊机的核心部件是变压器。

变压器通过改变输入电压的大小来提供所需的焊接电流。

它将输入电源的高电压转换为适合焊接的低电压。

2.整流器：电焊机还配备了整流器，用于将交流电转换为直流电。

直流电对于焊接来说更加稳定和有效。

3.电极夹：电焊机通常配备两个电极夹，一个连接焊接材料，另一个连接焊接电源。

电极夹通过电流传导将电能传递到焊接材料上。

4.焊接枪：焊接枪是电焊机的手持部分，用于控制焊接电流和焊接材料的位置。

焊接枪上通常带有触发器，通过按下触发器来启动焊接过程。

二、电焊机的工作原理当电焊机通电后，它会根据以下步骤进行工作：1.电源输入：将电焊机插入电源插座，并打开电源开关。

电流从电源输入到电焊机中。

2.变压器工作：电流经过变压器，变压器根据需要将高电压转换为适合焊接的低电压。

变压器的工作原理是利用电磁感应将输入电流转换为输出电流。

3.整流器转换：经过变压器的低电压交流电进入整流器。

整流器将交流电转换为直流电，以提供更稳定和持续的焊接电流。

4.焊接电流传导：直流电从整流器流向焊接枪的电极夹。

焊接枪上的电极夹通过电流传导将电能传递到焊接材料上。

5.焊接过程：当焊接枪触碰焊接材料时，触发器被按下，电流开始流动。

焊接电流通过焊接材料和焊接电极之间的接触点，产生高温电弧。

电弧的高温将焊接材料加热并熔化，形成焊缝。

6.焊接完成：当焊接完成后，松开触发器，电流停止流动，电弧熄灭。

焊接材料冷却后形成坚固的焊缝。

三、电焊机的注意事项在使用电焊机时，需要注意以下几点：1.安全防护：使用电焊机时，应佩戴防护眼镜、焊接手套和防护服等个人防护装备，以保护自己免受电弧辐射和热飞溅的伤害。

2.良好通风：焊接过程中会产生有害气体和烟雾，应确保有足够的通风设施，以保持室内空气清新。

电焊机接线

电焊机接线电焊机是焊接钢铁的主要设备・在焊接时，可根据焊接要求，调节电抗器的间隙来改变焊接电流的大小. 在起弧时，由于焊条与工件直接接触，电焊变压器次级处于短路状态，使次级电压快速下降至零，常用交流电焊机的一股接法用刀闸或空气断路器控制，如图5.3所示，当合上闸刀开关QS0衣电焊机得电工作；当拉下闸刀开关QS0朮电焊机停止工作・该线路是电焊机常用的，且最简单的一种接线线路. 另外为了更安全方便控制电焊机则采用按钮开关控制交流接触器线圈，实现远距离操作，其接线方法如图5.4祈示，工作时，合上刀闸开关QS,按下起动按钮SB1,交流接触器KM 线圈得电吸合且自锁，KM 主触点闭合，电焊机通电工作；欲停止则按下停止按钮SB2,交流接触器KM 线圈断电释诙，主触点断开，电焊机断电停止工作。

图5.3常用交流电焊机采用闸刀开关的具体接线方法从而不会 3焊变压器电流过大而烧毁。

其工作原理及外形如图5.2所示.图5.4采用交流接触器控制电焊机的貝体接线方法BX1型电焊机接成如图5.5所示。

图5.5BX1型电焊机接线BX3型电焊机接线如图5.6所示。

图5.6BX3型电焊机接线BX超电焊机接线如图5・7所示。

1 l/rrl60 1 2 3 4 5 6 7• V f •9 •图5.7BX63!电焊机接线BX1型电焊机技术数据如表5.2所示。

表5.2BX谨电焊机技术数据BX3型电焊机技术数据如表5.3所示。

BX超电焊叽技术数据如表5・4所示.表5.4BX錘电焊机技术数据摘要：交流电焊机在建筑施工现场是一种不可缺少的焊接工具之一，但是在实际的使用过程中，电焊机的空载时间甚至超过了操作时间，其空载损耗一般约在200W左右。

这不仅白白浪费了许多电能，还会降低电网的功率因数，甚至会造成人身触电伤亡事故。

至此，我利用普通晶闸管可关断电源的电路，来实现电焊机空载节电电路，只要随手关掉焊钳手柄上的开关，即可实现断电的节电电路。

电焊机工作原理及结构

电焊机工作原理及结构电焊机是一种将电能转化为热能，通过热能将焊件加热至熔化或半熔化状态，然后采用外力将焊件连接在一起的设备。

电焊机广泛应用于建筑、航空、船舶、机械制造等领域，是现代化生产过程中必不可少的设备之一。

1.电能供应电焊机的工作需要接通电源，通常采用交流（AC）或直流（DC）电流。

交流电焊机（AC）的工作原理是将交流电源通过变压器转换成低压高电流的电能，再通过电极与焊接件的接触，使电弧放电并使金属熔化。

直流电焊机（DC）通过变压器和整流器，将交流电源转换为直流电源，并加上滤波电容，得到稳定的直流电流。

2.电极操作电焊机的电极是将电源能量转化为弧光能量的主要部分。

电极必须具有良好的导电性能，能够承受高温、高压和强磁场等极端条件。

一般情况下，电焊机电极主要分为焊丝和焊条两种类型。

焊丝是细而长的金属丝，在焊接过程中需要不断地加入，焊条是由焊接合金和药皮组成的短棒状物，能够在焊接过程中自行熔化。

选择何种电极，应根据不同的焊接工艺和要求进行选择。

3.产生电弧电弧是将电能转化为弧光时所产生的一种放电过程。

电焊机产生电弧的原理是，利用电极与工件之间的间隙和电极的瞬间断开，使电流断开，从而使电弧能量放出，生成高温、高压和高速气流。

电弧的温度可以达到3000℃以上，高温会使焊接面熔融并融化，高压和流速气流会将熔化的金属强制排出焊缝区域，同时也可以将杂质和气体从焊缝区域中排出，从而达到强制性焊接。

4.焊接在弧光下，焊材熔化并混合在一起，从而形成焊缝区域。

在焊接过程中，焊缝区域的金属结构会通过热力和力学作用的影响下形成相应的焊缝形状和结构。

为了使焊缝结构达到最佳的焊接效果，还需根据不同的条件选择合适的焊接参数，包括焊接电流、电压、电弧长度等参数。

二、电焊机的结构1.主机电焊机主机是整个设备的核心部分，包括电极线、电源变压器、电源整流器、电弧稳定器、输出继电器等等。

主机通过调整电极电流和电弧电压等参数，在保证焊接质量和稳定性的情况下，进行相应的电焊作业。

电焊机的工作原理和使用方法

电焊机的工作原理和使用方法电焊机是一种常见的焊接设备，它能够通过电弧将金属材料连接在一起。

本文将详细介绍电焊机的工作原理和使用方法。

一、工作原理电焊机的工作原理主要是利用电弧的高温来熔化金属，并在冷却后形成焊缝。

具体来说，电焊机通过将低电压、高电流的电源连接到焊枪的电极上，形成电弧。

电弧在电极和工件之间产生，产生高温并熔化金属。

在熔化的过程中，焊工可以通过焊丝或焊条将填充材料加入到焊缝中，以增强焊接强度。

二、使用方法1. 准备工作在使用电焊机之前，首先要检查电焊机是否正常工作，电源是否连接稳定。

同时，焊工需要佩戴焊接面罩、焊接手套和防护服等个人防护装备，以避免受到电弧和火花的伤害。

2. 调节电流根据焊接材料的类型和厚度，需要调节电焊机的电流大小。

一般来说，焊接较薄的金属时，电流较小；焊接较厚的金属时，电流较大。

调节电流时，应根据实际情况进行试焊，并根据焊缝的质量来进行调整。

3. 准备焊材焊接过程中，需要准备焊丝或焊条作为填充材料。

焊丝适用于脉冲焊接，焊条适用于手工焊接。

焊丝和焊条的选择应根据焊接材料的种类和要求来确定。

4. 开始焊接将焊丝或焊条插入焊枪，并将焊枪对准焊接位置。

同时，按下焊接开关，触发电焊机形成电弧。

在焊接过程中，焊工需要保持稳定的姿势，将焊枪保持在合适的角度和距离，以确保焊接质量。

5. 控制焊接时间焊接时间应根据焊接材料的厚度和要求来控制。

焊接时间过长会使焊接区域过热，焊接时间过短则会导致焊接不牢固。

在焊接过程中，焊工需要根据焊接区域的颜色和熔化状态来判断焊接时间是否适当。

6. 完成焊接当焊接完成后，应及时切断电流，并将焊枪从焊接位置移开。

焊接完毕后，焊缝应进行清理和检查，以确保焊接质量。

清理焊缝时，可以使用钢丝刷或砂轮对焊缝进行清理，去除焊渣和氧化物。

总结：电焊机是一种利用电弧进行焊接的设备。

通过调节电流和选择合适的焊材，焊工可以实现高质量的焊接。

在使用电焊机时，焊工需要注意个人安全，并掌握正确的焊接技巧。

焊机接线知识点总结

焊机接线知识点总结一、焊机接线的基本原理焊机是一种用电能来产生弧热的设备，通过将电能转换为热能，使得焊条或焊丝在工件接合处形成熔融状态，从而完成焊接工作。

焊机接线是确保焊机正常工作和实现安全焊接的重要环节，正确的接线可以有效地保护焊机和工作人员的安全，同时保证焊接质量。

二、焊机接线的基本知识点1. 三相电源接入焊机的方法三相电源是工业生产中常见的电源类型，接入焊机时需要注意以下几点：（1）需要了解焊机的额定电压和额定电流，判断三相电源的适配性；（2）焊机的三相电源接线必须符合对应的标准接线方法，一般为星形或三角形接线；（3）在接线过程中，需要确保所有导线接头紧固可靠，不得松动；（4）在接线完成后，需要进行耐压测试，以确保接线质量符合标准。

2. 接地线的接入方式与作用焊机的接地是确保焊接安全的重要环节，接地线的接入方式及其作用如下：（1）接地线一般接入焊机的接地螺钉，确保焊机与地之间有良好的接地连接；（2）接地线的作用是将焊机和工件之间的电荷导入地面，避免因为静电积聚而引发危险；（3）在接地线接入时，需要确保接地线的质量良好，不得有断裂或者短路现象；（4）定期检查接地线的连接状态，确保接地线畅通无阻。

3. 接地线与工作电缆的正确连接焊机的工作电缆是将焊机输出的电弧能量传递到工件上的重要环节，正确的接地线与工作电缆连接有助于提高焊接效率和质量：（1）工作电缆和接地线的连接必须紧固可靠，不得有松动现象；（2）接地线的负极必须连接工件，确保电流能够良好地流入工件；（3）工作电缆的正极必须连接焊枪，确保焊接时能够有效地将电弧能量传递到工件上；（4）在连接过程中需要注意排除电缆中的异物，确保传导效率。

4. 焊枪的接线方式及注意事项焊枪是焊机输出电流的传递工具，正确的接线方式及注意事项有助于提高焊接效率和质量：（1）焊枪的连接必须紧固可靠，确保电流能够稳定地传递；（2）焊枪的接线处需保持畅通，不得有异物堵塞；（3）在接线完成后需要进行电流测试，确保焊枪和工件之间能够传导良好；（4）焊枪接线的位置需要符合操作习惯，避免操作时发生危险。

电焊机工作原理及电焊机组成结构

电焊机工作原理及电焊机组成结构电焊机工作原理及电焊机组成结构电焊机工作原理介绍电焊机（electric welding machine）实际上就是具有下降外特性的变压器，将220V和380V交流电变为低压的直流电，电焊机一般按输出电源种类可分为两种，一种是交流电源的；一种是直流电的。

直流的电焊机可以说也是一个大功率的整流器，分正负极，交流电输入时，经变压器变压后，再由整流器整流，然后输出具有下降外特性的电源，输出端在接通和断开时会产生巨大的电压变化，两极在瞬间短路时引燃电弧，利用产生的电弧来熔化电焊条和焊材，冷却后来达到使它们结合的目的。

焊接变压器有自身的特点，外特性就是在焊条引燃后电压急剧下降的特性。

电焊机的特点焊接由于灵活简单方便牢固可靠，焊接后甚至与母材同等强度的优点广乏用于各个工业领域，如航空航天，船舶，汽车，容器等！一、电焊机优点：电焊机使用电能源，将电能瞬间转换为热能，电很普遍，电焊机适合在干燥的环境下工作，不需要太多要求，因体积小巧，操作简单，使用方便，速度较快，焊接后焊缝结实等优点广乏用于各个领域，特别对要求强度很高的制件特实用，可以瞬间将同种金属材料（也可将异种金属连接，只是焊接方法不同）永久性的连接，焊缝经热处理后，与母材同等强度，密封很好，这给储存气体和液体容器的制造解决了密封和强度的问题。

二、电焊机缺点：电焊机在使用的过程中焊机的周围会产生一定的磁场，电弧燃烧时会向周围产生辐射，弧光中有红外线，紫外线等光种，还有金属蒸汽和烟尘等有害物质，所以操作时必须要做足够的防护措施。

焊接不适合于高碳钢的焊接，由于焊接焊缝金属结晶和偏析及氧化等过程，对于高碳钢来说焊接性能不良，焊后容易开裂，产生热裂纹和冷裂纹。

低碳钢有良好的焊接性能，但过程中也要操作得当，除锈清洁方面较为烦琐，有时焊缝会出现夹渣裂纹气孔咬边等缺陷，但操作得当会降低缺陷的产生。

三、交流电焊机电焊机组成结构交流电焊机又称弧焊变压器，是一种特殊的降压变压器，它是由降压变压器、阻抗调节器、手柄和焊接电弧等组成。

电焊机原理与使用技巧

电焊机原理与使用技巧标签：电焊机(14)电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，来达到使它们结合的目的。

结构十分简单，就是一个大功率的变压器，电焊机一般按输出电源种类可分为两种，一种是交流电源的;一种是直流电的。

系利用电感的原理做成的，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来达到使它们结合的目的。

电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，来达到使它们结合的目的。

电焊机的结构十分简单，说白了就是一个大功率的变压器，将220V交流电变为低电压，大电流的电源，可以是直流的也可以是交流的。

电焊变压器有自身的特点,就是具有电压急剧下降的特性。

在焊条引燃后电压下降，在...电焊机的工作电压的调节，除了一次的220/380电压变换，二次线圈也有抽头变换电压，同时还有用铁芯来调节的，可调铁芯... 电焊机一般是一个大功率的变压器，系利用电感的原理做成的，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料.来达到使它们结合的目的。

在焊条和工件之间施加电压，通过划檫或接触引燃电弧，用电弧的能量熔化焊条和加热母材。

电焊机的主要功能是焊接。

但我在多年的设计、制造、使用中探索出该机的多项其他用途。

现将部分技巧简述如下：(1)在机电设备维修时往往遇上旧设备螺丝拧不动，在这种情况下电焊机就能帮上大忙。

方法是：将电焊机的电流调成最大，电压调到最低。

用电焊机地线接外壳，用电焊钳子挟住一块碳精棒接要拧的螺丝上。

通电几分钟到螺丝发热发红即停机趁热滴上点机油或其它油，，待螺丝凉透后一拧即掉。

(2)在电机电器维修中遇到铜线、铜排等特殊的部件，部位不能用明火焊接(气焊)时，可用电焊机低电压，电流经调整后通过碳棒接到焊接部位上，可用银焊片或磷铜、焊锡等加助剂进行焊接，也可使铜线自身焊接。

电焊机工作原理

电焊机工作原理百科名片焊条和焊件分别和电源的两个输出端相连。

开始焊接时先让焊条和焊件接触。

这时电源短路，流过接触处的电流很大，再加上焊条和焊件的接触面较粗糙，实际上只有几个点接触，接触电阻较大，所以接触处产生很大的热量。

稍后提焊条，让焊条和焊件有一定的间隙。

目录概述1普通电焊机工作原理1电焊原理1焊条药皮1电焊机主回路简介1什么叫主回路1组成器件说明1全桥逆变器展开编辑本段概述电焊机就是一个特殊的变压器。

所不同的是变压器接负载时电压下降小,电焊机接负载时电压下降大.这主在是通过调解磁通和串联电感的电感量来实现的普通电焊机的工作原理和变压器相似，是一个降压变压器。

在次级线圈的两端是被焊接工件和焊条，引燃电弧，在电弧的高温中将工件的缝隙和焊条熔接。

电焊变压器有自身的特点，就是具有电压急剧下降的特性。

在焊条引燃后电压下降；在焊条被粘连短路时，电压也是急剧下降。

这种现象产生的原因，是电焊变压器的铁芯特性产生的。

电焊机的工作电压的调节，除了一次的220/380电压变换，二次线圈也有抽头变换电压，同时还有用铁芯来调节的，可调铁芯的进入多少，就分流磁路，进入越多，焊接电压越低。

虽然电路是闭合的，可正是因为电路是闭合的才使得在整个闭合电路和电流处处相等；但各处的电阻可是不一样的，特别是在不固定接触处的电阻最大，这个电阻在物理中叫接触电阻。

根据电流的热效应定律(也叫焦尔定律)，Q=I方Rt可知，电流相等，则电阻越大的部位发热越高，电焊在焊接时焊条的触头也被接的金属体的接触处的接触电阻最大，则在这个部位产生的电热自然也就最多，焊条又是熔点较低的合金，自然的容易熔化了，熔化后的合金焊条芯沾合在被焊物体上后经过冷却，就把焊接对象粘合在一块了。

此时，由于焊条提起的瞬间上述间隙极小，焊条和焊件之间的电压又较高（60--70v），再加上上述预热使焊条端点和焊件被焊处容易发射电子，结果间隙处的空气被击穿而导电，同时产生耀眼的火花，这就是弧光放电。
