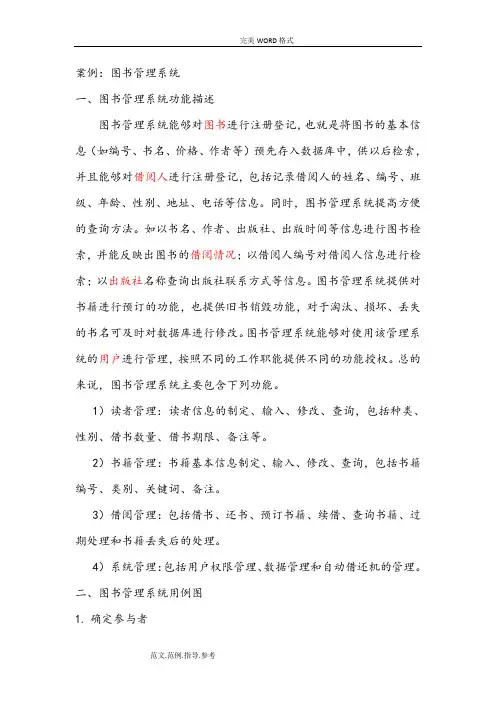

案例：图书管理系统一、图书管理系统功能描述图书管理系统能够对图书进行注册登记，也就是将图书的基本信息（如编号、书名、价格、作者等）预先存入数据库中，供以后检索，并且能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
同时，图书管理系统提高方便的查询方法。
如以书名、作者、出版社、出版时间等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式等信息。
图书管理系统提供对书籍进行预订的功能，也提供旧书销毁功能，对于淘汰、损坏、丢失的书名可及时对数据库进行修改。
图书管理系统能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
总的来说，图书管理系统主要包含下列功能。
1）读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
2）书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
3）借阅管理：包括借书、还书、预订书籍、续借、查询书籍、过期处理和书籍丢失后的处理。
4）系统管理：包括用户权限管理、数据管理和自动借还机的管理。
二、图书管理系统用例图1.确定参与者本系统的参与者包括两个：读者、管理员。
2.确定用例管理员包括的用例：1）登录系统：管理员可以通过登录该系统进行各项功能的操作。
2）书籍管理：包括对书籍的增删改查操作。
3）书籍借阅管理：包括借书、还书、预订、书籍逾期处理和书籍丢失处理4）读者管理：包括对读者的增删改查操作。
读者包括的用例：1）登录系统。
2）借书。
3）还书。
4）查询：包括对个人信息和书籍信息的查询业务。
5）预订：读者对书籍的预订业务。
6）逾期处理：书籍过期缴纳罚金等。
7）书籍丢失处理：对书籍丢失后的不同措施进行处理。
8）自动借书机的使用。
3.用例图管理借书机<<extend>>还书缴纳罚金三、图书管理系统用例规约1. 借书用例规约四、图书管理系统类图1. 方法：名词分析法2. 操作步骤：1)找到功能描述或事件流描述中的名词，经过筛选，形成后续类2)确定类和类之间的关系3)给出类的结构，即属性和方法3. 系统总的类图五、图书管理系统顺序图1. 借书顺序图参照借书用例规约主事件流，画出顺序图2.还书顺序图六、协作图按F5可以将顺序图转换为协作图七、活动图1.借书活动图N2.还书活动图3.预定图书活动图八、状态图图书状态还书九、项目部署图完美WORD格式范文.范例.指导.参考客户端 {IE, FireFox,谷歌浏览器等}Web 服务器{Tomcat, JDK,Eclipse}数据库服务器{MySQL}视图层控制层DAOVO。
图书管理系统uml-用例图
Use Case 图即用例图，是从外部用户的角度来描述系统功能的一种需求表达方式。
一个系统常常包含了众多的用例，每个用例表达了用户对系统的一项需求或描述了人们使用系统某项功能的途径。
使用系统的不同功能，其操作的场景不同。
而使用相同的功能，其场景则相似。
将同一用例的场景用文字描述出来就得到了系统用例描述。
完整的描述用例，通常包括用例名称、参与执行者、前置条件、事件流、后置条件等。
若用UML 图形机制表达，便是系统的用例图。
通常，我们将二者相结合，能清晰的表达出系统的用例。
系统管理员：系统管理员为系统的管理者，系统管理员主要有以下权限：读者信息管理，图书信息管理，系统维护。
图书管理员：图书管理员为图书馆工作人员，图书管理员主要有以下权限：分类管理，借书处理，还书处理，解除预定。
图书借阅者：图书借阅者是系统中数量最多也是最重要的参与者。
图书借阅者主要有以下权限：查询个人信息，查询图书信息，预定图书，借阅图书，返还图书。
1. 创建系统用例模型图 系统参与者：borrowerlibrarian administrator系统参与者图书管理系统简示：system managementborrowers management librarianbooks managementadministrator图书管理系统 a.系统管理员用例图系统管理员能通过该系统进行如下活动内容和要求：添加借阅者：系统管理员可以在添加符合身份的新读者信息删除借阅者：系统管理员可以在删除页面添加已不符合身份的借阅者信息修改借阅者信息：系统管理员可以在修改信息页面修改借阅者信息添加图书信息：系统管理员可以在添加图书信息页面添加图书馆新增图书删除图书信息：系统管理员可以删除不能在借阅图书的信息系统维护：系统管理员维护该系统的日常工作system maintenance用例说明：Login system：系统登录Account management：账户管理（其中包括图书管理、借阅者管理、系统管理）Add book：添加图书Remove book：删除图书Add borrower：添加借阅者Remove borrower：删除借阅者Update borrower：修改借阅者信息System maintenance：系统维护b．图书管理员用例图图书管理员能通过该系统进行如下活动内容和要求借书处理：图书管理员能通过借书页面处理借阅者的借书操作还书处理：图书管理员能通过还书页面处理借阅者的还书操作分类处理：图书管理员能通过分类图书页面将新增图书和已还图书进行分类回放，以便下一位借阅者阅读查看check user accountlend bookbook categorybook management用例说明：Librarian login：图书管理员登录Book management：图书管理Get book：还书Get with fine：违规罚款Lend book：借书Check user account：身份验证Book category：图书分类c．图书借阅者用例图借阅者能够通过该系统进行如下活动及活动内容和要求：查询个人信息：借阅者可以在查询界面了解自己的详细信息查询图书信息：借阅者可以在查询界面了解图书馆中所有的图书信息，及是否被借出借阅图书：借阅者可以在图书馆中借阅未被借出的图书返还图书：借阅者在相应的时间内免费还书，如逾期按照相应规定还书return book用例说明：User login：用户登录Account management：用户管理（其中包括借阅者管理、图书管理）Search personal information：查询个人信息Search for book：查询图书Borrowe book：借阅图书Return book：返还图书d．整体用例图librarian参与者：borrower：借阅者；administrator：系统管理员；librarian：图书管理员用例说明：Login system：系统登录Account management：账户管理（其中包括图书管理、借阅者管理、系统管理）Add book：添加图书Remove book：删除图书Add borrower：添加借阅者Remove borrower：删除借阅者Update borrower：修改借阅者信息System maintenance：系统维护Librarian login：图书管理员登录Book management：图书管理Get book：还书Get with fine：违规罚款Lend book：借书Check user account：身份验证Book category：图书分类User login：用户登录Account management：用户管理（其中包括借阅者管理、图书管理）Search personal information：查询个人信息Search for book：查询图书Borrowe book：借阅图书Return book：返还图书图书管理员。
图书管理系统设计类图
图书管理系统设计类图
⼀、图书管理类图
类：图书类（实体类），书⽬类，图书管理界⾯类（控制类），学⽣类（实体类），书籍类（实体类），借书界⾯类，还书界⾯类，预约界⾯类
⼆、图书管理活动图
动作状态：⽤户登录，验证登录，管理图书，验证图书等⼏部分组成…..
三、图书管理⽤例图
参与者：图书管理员，学⽣
⽤例：学⽣部分（新增，修改，删除学⽣信息），图书部分（新增，修改，删除图书信息），以及借书，还书，⽤户登录
⽤例图如下图所⽰：
分类器⾓⾊：学⽣，管理员，图书，显⽰图书信息界⾯
五、图书管理顺序图
对象：管理员，系统，书⽬，图书信息。
图书管理系统用例图
图书管理系统UML建模与设计模式实验报告计算机与信息工程学院一、实验目的在熟悉用例概念与应用的基础上，掌握用例模型的建立，包括：1．掌握用例图的建立。
2．掌握用例描述文档的编写。
3．掌握建模工具的使用。
二、实验内容根据以下需求设计一个图书馆管理系统的用例图模型，包括：用例图和主要用例的描述文档。
基本功能要求：图书管理：新书登记，图书查询，图书注销；借阅管理：借书，还书，查询今日到期读者；读者管理：增加读者、删除读者、查询读者、读者类别管理（可以设置不同类的读者，并使不同类读者对应不同类的图书流通参数，如可借册数，可借天数，可续借次数，可续借天数等）；报表管理：包括图书借阅统计报表，被注销图书统计报表等；报表可以有多种格式可供选择；可以把报表输出到文件中，可以预览报表、打印报表等。
系统管理：系统管理员使用，包括用户权限管理（增加用户，删除用户，密码修改等），数据管理（提供数据修改、备份、恢复等多种数据维护工具），系统运行日志，系统设置等功能。
三、实验思想（1）分析系统需求；（2）确定系统参与者：读者、图书管理员、图书管理系统；（3）确定系统用例；四、实验结果借阅人用例图：图书系统管理员用例图：图书管理员用例图：1．用例名称：登录用例描述：根据用户输入的用户名和密码判断用户的身份，赋予相应的权限。
前置条件：无后置条件：根据用户所有的权限进入相应的操作界面。
基本操作流程：1输入用户名2输入密码2校验密码是否正确。
3根据用户身份进入相应的操作界面。
可选流程：如果密码不正确，提示重新输入密码；如果用户名不正确，提示没有此用户。
2.用例名称：查询图书用例描述：由读者进行操作，查询图书馆中有没有需要图书，如果有，显示该图书编号、书名、作者、出版日期、当前借阅状态等信息。
前置条件：以顾客身份登录后置条件：无基本流程：1 以读者身份登录。
2输入图书的名称或作者名称。
3显示相关图书的信息。
可选流程：如果没有该图书，返回提示信息：“没有找到图书”。
图书馆管理系统用例图、精彩活动图、类图、时序图
图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规X化和自动化.能够对图书进展注册登记,也就是将图书的根本信息〔如：书的编号、书名、作者、价格等〕预先存入数据库中,供以后检索.能够对借阅人进展注册登记,包括记录借阅人的某某、编号、班级、年龄、性别、地址、等信息.提供方便的查询方法.如：以书名、作者、、时间〔确切的时间、时间段、某一时间之前、某一时间之后〕等信息进展图书检索,并能反映出图书的借阅情况；以借阅人编号对借阅人信息进展检索；以名称查询联系方式信息.提供对进展的预先预订的功能.提供旧书销毁功能,对于淘汰、损坏、丢失的可与时对数据库进展修改.能够对使用该管理系统的用户进展管理,按照不同的工作职能提供不同的功能授权.提供较为完善的过失控制与友好的用户界面,尽量防止误操作.2、系统功能需求分析<1> 读者管理：读者信息的制定、输入、修改、查询,包括种类、性别、借书数量、借书期限、备注等.<2> 管理：根本信息制定、输入、修改、查询,包括编号、类别、关键词、备注.<3> 借阅管理：包括借书,还书,预订,续借,查询,过期处理和丢失后的处理.<4>系统管理：包括用户权限管理,数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统〔1〕根本业务功能子系统：该系统中主要包含了借书还书和预订等功能.〔2〕根本数据录入功能子系统：该子系统主要包含有信息和读者信息录入功能.〔3〕信息查询子系统：包含了多功能的查询信息和读者信息.〔4〕数据库管理功能子系统：主要包含了借阅信息管理功能,信息管理功能和预订信息管理功能.〔5〕帮助功能子系统.二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例.管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进展各项功能的操作（2）管理：包括对的增删改等.（3）借阅管理：包括借书、还书、预订、逾期处理和丢失处理等等.（4）读者管理：包含对读者的增删改等操作.（5）自动借书机的管理.读者所包含的用例有：（1）登录系统（2）借书：进展借书业务.（3）还书：读者具有的还书业务.（4）查询：包含对个人信息和信息的查询业务（5）预订：读者对的预订业务.（6）逾期处理：就是过期后的缴纳罚金等.（7）丢失处理：对丢失后的不同措施进展处理.（8）自动借书机的使用等.2、时序图时序图是显示对象之间交互的图,对象是按时间顺序排列的.该图书馆管理系统主要含有以下几个重要的时序图,其他对象的时序图和也类似.（1）借书时序图（2）还书时序图（3）罚款时序图1、借书时序图图书馆管理系统借书时序图[时序图说明]（1）login〔〕：登录系统.（2）checkstu_card<>:对读者信息进展验证,检查是否符合本图书馆借书条件.（3）showinformation〔〕：显示该读者的根本信息函数.（4）borrow〔〕：读者借书函数.（5）getreaders〔〕：取得读者信息函数.看该读者是否符合借书条件,假如符合,如此返回可借信息.（6）gettitle〔〕:取得信息.（7）getreservation〔〕：检验是否被预订函数.（8）getnoreservation〔〕：没被预订或取消预订函数.（9）create〔borrower,item〕：创建外借函数.借书时,读者先将书拿予管理员,管理员对和读者进展检验,假如和读者都符合借书条件,如此借书成功.2、还书时序图图书馆管理系统还书时序图[时序图说明]（1）login〔〕：登录系统.（2）getitem<>:取得条目信息.（3）update〔〕：对图书馆条目和借阅者信息进展更新条目.还书时,读者先将书交给管理员,由管理员扫描,假如没有过期等违规现象,如此对和读者借阅信息进展更新,同时还书成功.3、罚款时序图图书馆管理系统的罚款时序图[时序图说明]管理员对进展扫描,假如发现已经超过了图书馆规定的还书期限,如此按每天一定金额进展罚款,过期天数和罚款金额由系统自动计算.用户交完罚金后,如此对读者借阅信息进展更新.4.4、系统的状态图图书馆的状态图如图7所示.[状态图说明]在未变成图书馆在库时,为新加状态.处于在库状态时既可以预订也可以外借,外借后变为借出状态.处于预订状态时也可以外借,超出预订时间期限如此从预订状态直接转为可用状态.借阅者在规定的预订时间内也可以考虑取消预订,取消预订后的状态转为可用.外借归还后变为可用状态.图书馆的状态图3、活动图活动图描述的是某流程中的任务的执行,活动图描述活动是如何协同工作的,当一个操作必须完成一系列事情,而又无法确定以样的顺序来完成事情时,活动图可以更清晰地描述事情..在本图书馆管理系统中,我们主要描述了图书馆系统的借书、还书和预订的活动图.<1>借书活动图[借书活动图说明]管理员首先要扫描读者的借书证,检验证件是否符合图书馆借书条件,假如该读者的借书数量还未达到最大规定数量,并且其所借均未属于过期X围,如此符合借书条件.如此再扫描条形码,检查是否是不可借或者已经被预订,假如被预订,如此取消预订,方可借书.在条件都符合时如此更新信息和读者的借阅信息,记录好借书的时间.图书馆管理系统的借书活动图<2>还书活动图[还书活动图说明]图书管理员对进展扫描,假如已经过期,如此要求读者还请欠款才能还书,读者缴应交罚款后,更新信息和读者信息.图书馆管理系统的还书活动图<3>预订图书活动图[预订活动图说明]读者先进入系统查询自己所需要的,显示信息,检验是否属于可预订,假如符合条件如此检查是否已经被预订或已经被外借,假如都未成立,如此读者登录系统,并对该进展预订.图书馆管理系统预订活动图4、图书馆管理系统的类图[类图说明]（1）reader类是借阅者的类,它的属性很多,包括借阅者的账户ID 〔reader_id〕、某某〔reader_Name〕、地址〔Address〕、班级〔class〕、所借的〔borrowed〕等.其中主要操作有借书〔addborrowed〕和还书<deleteborrowed>和预订<reservation>等.（2）admin类是管理员类,他有编号和某某属性,操作主要是的增删改和读者的增删改等等.〔3〕 Title 类是记录信息的类,包括的名字〔name〕、作者〔author〕、book_id 等属性.〔4〕 Item 类是具体某本书的类,属性包括号〔id〕.操作包括预订〔reserve〕、按查找〔find_on_title〕等.〔5〕 borrow类是某本书的借阅信息类,包括所借阅的ISBN、借阅的时间〔date〕等.〔6〕 Reservation类是预订信息类,每个预订信息包括预订日期〔date〕、所预订的ISBN、预订的用户ID〔UserID〕等属性.<7> persistent store类是永久的存储类,在数据库中的存储数据,其他对与有关的活动都要经过其存储类.图书馆管理系统的类图与关系三．实验心得此次实验我们实现了对网上选课系统的设计,通过UML建模,把事物从抽象到实例化的过程,对每个对象进展细化分析,从而得到简单而方便,容易理解的模型结构.通过UML模型可以高效完成软件设计,通过此次试验收获很大.在教师和同学们的帮助下,使我能够成功的掌握了UML模型.在此,对教师和同学们的帮助表示感谢.。
图书馆管理系统UML用例图
图书馆管理系统系统描述、用例图及用例描述
姓名：***
学号：**********
班级：2012级网工班
图书管理系统是应用于图书馆的人机互动系统。
该系统使图书馆变得信息化，它能有效协作图书馆的工作人员管理图书馆的各项信息，同时还能方便读者快速地查询、借阅和归还图书，极大地提高了图书馆的管理效率和服务质量。
二、用例图：
1
2
3
4
5
6
主要参与人系统管理员
次要参与人无
前置条件以系统管理员身份登录系统。
后置条件图书信息中增加一条信息。
基本操作流程 5.系统管理员登录系统。
6.系统管理员选择新增、修改或删除读者信息。
7.系统管理员对读者信息进行修改。
8.保存操作。
可选流程保存之前可自行取消操作。
四、领域类图
7
五、术语表
读者
持有图书证的在校学生。
图书馆工作人员
包括图书管理员和系统管理员，有账号作为身份标识。
图书管理员主要负责引导读者借阅和归还书籍，负责收取逾期罚金。
而系统管理员主要负责图书信息和读者信息的更新。
信息管理
由图书管理员进行，读者管理主要包括新增、修改和删除读者信息。
图书管理主要包括新增、修改和删除书籍信息。
数据存储
是整个图书管理系统的数据中心，在数据库中存储各项和书籍有关的活动，包括工作人员信息、读者信息、书籍信息、借书还书记录等。
六、借书活动图
8
9。
图书管理系统用例图
用例图：
用例描述：
用例名称：图书管理系统
用例描述：读者通过其验证身份，则可以到图书馆借阅图书
参与者：读者、图书管理员、系统维护员
前置条件：图书馆正常开放
后置条件：如果读者身份验证通过，则可以借阅图书。
如果没通过身份验证，则不可以借阅图书
基本路径
1、读者预约图书；
2、读者续借图书；
3、读者查阅图书信息；
4、读者通过身份验证，并借阅或归还图书；
5、读者所借书籍超过期限，缴纳罚金；
6、图书管理员查询图书借阅情况；
7、图书管理员对读者信息管理；
8、图书管理员对图书信息管理；
9、图书管理员验证读者身份并借出或接收图书；
10、读者所借书籍超过期限，图书管理员收取罚金；
11、系统维护员对图书信息进行增改；
12、系统维护员对系统进行维护。
扩展点
4a.读者未通过身份验证
1.读者无法借阅图书
2.读者无法归还图书变异点
无
补充说明。
图书馆管理系统用例图、活动图、类图、时序图

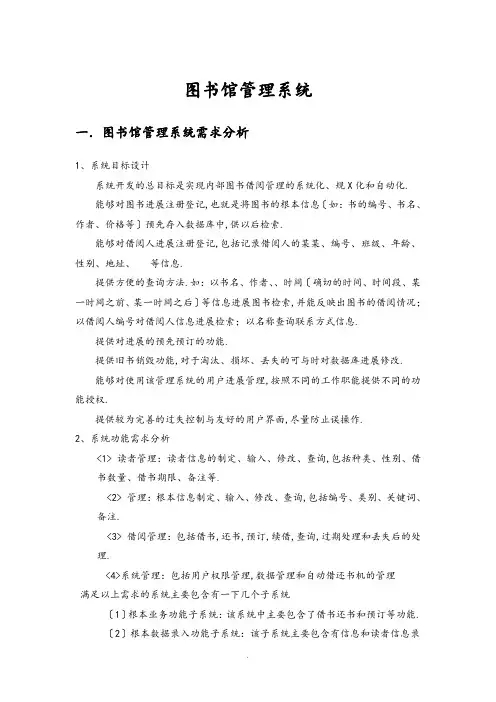

图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进行各项功能的操作（2）书籍管理：包括对书籍的增删改等。
图书管理系统uml 用例图
Use Case 图即用例图，是从外部用户的角度来描述系统功能的一种需求表达方式。
一个系统常常包含了众多的用例，每个用例表达了用户对系统的一项需求或描述了人们使用系统某项功能的途径。
使用系统的不同功能，其操作的场景不同。
而使用相同的功能，其场景则相似。
将同一用例的场景用文字描述出来就得到了系统用例描述。
完整的描述用例，通常包括用例名称、参与执行者、前置条件、事件流、后置条件等。
若用UML 图形机制表达，便是系统的用例图。
通常，我们将二者相结合，能清晰的表达出系统的用例。
系统管理员：系统管理员为系统的管理者，系统管理员主要有以下权限：读者信息管理，图书信息管理，系统维护。
图书管理员：图书管理员为图书馆工作人员，图书管理员主要有以下权限：分类管理，借书处理，还书处理，解除预定。
图书借阅者：图书借阅者是系统中数量最多也是最重要的参与者。
图书借阅者主要有以下权限：查询个人信息，查询图书信息，预定图书，借阅图书，返还图书。
1. 创建系统用例模型图 系统参与者：borrowerlibrarian administrator系统参与者图书管理系统简示：system managementborrowers management librarianbooks managementadministrator图书管理系统 a.系统管理员用例图系统管理员能通过该系统进行如下活动内容和要求：添加借阅者：系统管理员可以在添加符合身份的新读者信息删除借阅者：系统管理员可以在删除页面添加已不符合身份的借阅者信息修改借阅者信息：系统管理员可以在修改信息页面修改借阅者信息添加图书信息：系统管理员可以在添加图书信息页面添加图书馆新增图书删除图书信息：系统管理员可以删除不能在借阅图书的信息系统维护：系统管理员维护该系统的日常工作system maintenance用例说明：Login system：系统登录Account management：账户管理（其中包括图书管理、借阅者管理、系统管理）Add book：添加图书Remove book：删除图书Add borrower：添加借阅者Remove borrower：删除借阅者Update borrower：修改借阅者信息System maintenance：系统维护b．图书管理员用例图图书管理员能通过该系统进行如下活动内容和要求借书处理：图书管理员能通过借书页面处理借阅者的借书操作还书处理：图书管理员能通过还书页面处理借阅者的还书操作分类处理：图书管理员能通过分类图书页面将新增图书和已还图书进行分类回放，以便下一位借阅者阅读查看check user accountlend bookbook categorybook management用例说明：Librarian login：图书管理员登录Book management：图书管理Get book：还书Get with fine：违规罚款Lend book：借书Check user account：身份验证Book category：图书分类c．图书借阅者用例图借阅者能够通过该系统进行如下活动及活动内容和要求：查询个人信息：借阅者可以在查询界面了解自己的详细信息查询图书信息：借阅者可以在查询界面了解图书馆中所有的图书信息，及是否被借出借阅图书：借阅者可以在图书馆中借阅未被借出的图书返还图书：借阅者在相应的时间内免费还书，如逾期按照相应规定还书return book用例说明：User login：用户登录Account management：用户管理（其中包括借阅者管理、图书管理）Search personal information：查询个人信息Search for book：查询图书Borrowe book：借阅图书Return book：返还图书d．整体用例图librarian参与者：borrower：借阅者；administrator：系统管理员；librarian：图书管理员用例说明：Login system：系统登录Account management：账户管理（其中包括图书管理、借阅者管理、系统管理）Add book：添加图书Remove book：删除图书Add borrower：添加借阅者Remove borrower：删除借阅者Update borrower：修改借阅者信息System maintenance：系统维护Librarian login：图书管理员登录Book management：图书管理Get book：还书Get with fine：违规罚款Lend book：借书Check user account：身份验证Book category：图书分类User login：用户登录Account management：用户管理（其中包括借阅者管理、图书管理）Search personal information：查询个人信息Search for book：查询图书Borrowe book：借阅图书Return book：返还图书图书管理员。
图书管理系统建立用例模型
实验一建立用例模型（第二版）一、用例图二、用例摘要用例UC00：登录用于验证图书管理员的身份，以便可以进行其它的操作。
用例UC01：入库新书图书管理员将新采购的图书录入系统，只有已经入库的图书才可以借阅。
用例UC02：查询图书图书管理员可以通过“书名”、“作者”进行模糊查询。
用例UC03：借书借阅者挑选想借的图书到借书处，图书管理员逐本记录要借阅的图书。
用例UC04：还书借阅者拿着想归还的图书到归还处，图书管理员逐本记录归还的图书。
用例UC05：处理罚款用于处理借阅者超期归还罚款。
用例UC06：管理借阅者对借阅者的增、删、改。
三、详述摘要用例UC03：借书范围：图书管理系统级别：用户目标主要参与者：图书管理员涉众及其关注点：－图书管理员：能方便快捷地完成借书工作。
前置条件：图书管理员必须经过确认和认证。
成功保证（或后置条件）：借阅信息应该被成功地记录。
主成功场景（或基本流程）：1.借阅者携带所借图书到借书处，要求借书。
2.图书管理员开始一次新的“借书”操作。
3.图书管理员输入借阅者信息。
4.图书管理员输入图书信息。
5.系统确认该借阅者可以借阅本图书。
重复4~5步，直到所有图书输入完成。
6.图书管理员确认本次借阅。
7.系统记录本次借阅信息。
8.借阅者拿着借阅的图书离开。
扩展（或替代流程）：3a. 借阅者身份不合法1. 提示重新输入或结束。
2. 重新输入或结束。
3b. 借阅者有罚款未处理，不能借书。
1.结束本次借书，可到处理罚款用例先处理。
5a. 该借阅者不允许借阅本图书1. 系统不将本图书记录到本次借阅中，并提示图书管理员。
4~5a. 借阅者要求从已录入图书中去掉一本1.图书管理员从已录入图书中选择一本，并要求删除。
2.系统显示删除后的结果。
特殊需求：……技术与数据变元表：3~4a. 借阅者信息和图书信息可以用条码扫描器或键盘录入发生频率：经常。
未决问题：……用例UC04：还书范围：图书管理系统级别：用户目标主要参与者：图书管理员涉众及其关注点：－图书管理员：能方便快捷地完成还书工作。
图书馆管理系统用例图、活动图、类图、时序图
图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进行各项功能的操作（2）书籍管理：包括对书籍的增删改等。
图书馆管理系统用例图、活动图、类图、时序图
图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进行各项功能的操作（2）书籍管理：包括对书籍的增删改等。
