图书馆管理系统 1) 检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏 书准确地分门别类，快速检索，手工进行非常困难往往是终于查 到了二伟的信息，馆中没有此书或已被别人借走。图书馆的规模 越大，这个问题越突出。 2) 借书、还书工作量大借书、还书频率 越大，说明图书馆的作用越大，然而随之而来的大量的借书、还 书登记、实存图书的更新以及借出图书超期、遗失等的处理，其 工作量之大，往往是人工操作所难以胜任的。而且经常会出现 这样那样的差错。 3) 图书统计工作难、藏书更新不能及时完成。 图书馆的图书应根据科学技术的发展和教学工作的需要及时添加 和更新，然而由于藏书数量及图书种类越来越多，加上自然损 耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也 就很难有针对性地进行，藏书的知识结构得不到良好地控制。我 校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规 模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改 变传统的管理方式也是迫在眉睫了。 图书馆借书流程 1、 图书管理员 1 录入图书清单并保存图书信息 2、 读者根据自己列出的带借书清单，查看图书借阅状态，并得到
图书馆管理系统数据流图
１、1 系统分析1、1、1 图书馆管理信息系统的基本任务“图书馆管理信息系统”就是一个面向具有万人以上用户,位于某中型企事业单位内的图书馆管理系统,藏书规模约１0０多万册,每天的借阅量近万册。
在手工操作方式下,图书的编目与借阅等工作量大,准确性低且不易修改维护,读者借书只能到图书馆手工方式查找书目,不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人:注册用户与一般读者。
一般读者经注册后成为注册用户,注册用户可以在图书馆借阅图书,其她人员只可查阅图书目录,但不能借阅图书。
系统同时考虑提供电子读物服务,目前只提供电子读物的目录查询服务,不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
1、1、2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解,现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1.1 所示。
图1、1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作,下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室与技术支持室。
各部门的业务职责如下。
办公室:办公室协助馆长负责日常工作,了解客户需求,制定采购计划。
财务室:财务室负责财务方面的工作。
采编室:采编室负责图书的采购,入库与图书编目,编目后的图书粘贴标签,并送图书借阅室上架。
学术论文室:负责学术论文的收集整理。
图书借阅室:提供对读者的书目查询服务与图书借阅服务。
电子阅览室:收集整理电子读物,准备提供电子读物的借阅服务,目前可以提供目录查询。
期刊阅览室:负责情况的收集整理与借阅。
技术支持室:负责对图书馆的网络与计算机系统提供技术支持。
1.1.３系统业务流程分析系统的业务流程要达到的业务目标,业务流程分析就是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1.２所示。
图1、2 图书馆管理信息系统的业务流程通过业务流程调查,理清图书馆管理系统的主要业务与业务的流程。
图书管理系统流程图
图书管理系统功能需求经过以上详细的用户调查,在现行业务流程和数据分析的基础上，基本可以确定系统设计必须达到的目标。
以下是图书管理系统必须具备的功能：1.新进图书的登记功能：对于购进的新书,系统必须具备图书信息资料的录入功能。
2。
图书的查询修改功能:当图书资料发生变化，如图书丢失或有错误信息输入时，则应能够及时对数据进行修改和补充.3.借阅的登记，归还的登记功能：系统的主要功能之一，供本校学生借阅图书、归还图书,并进行登记。
4。
学生信息的增加、删除和修改功能：系统主要功能之一，建立学生信息,并对其进行维护。

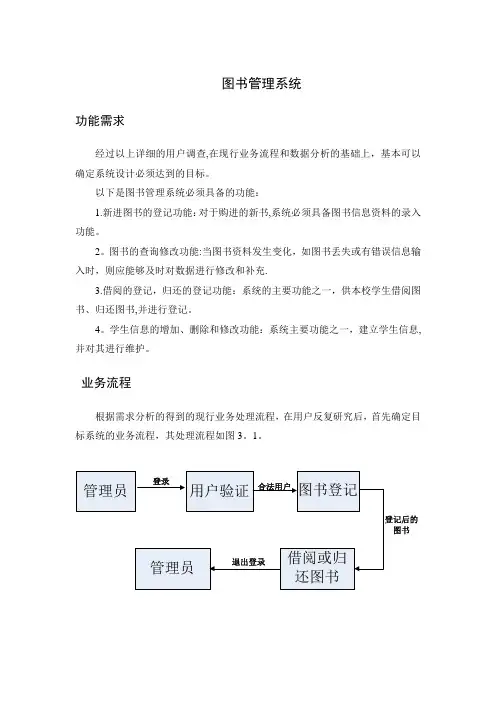

业务流程根据需求分析的得到的现行业务处理流程，在用户反复研究后，首先确定目标系统的业务流程，其处理流程如图3。
1。
图书图3.1 图书管理系统的业务流程针对新的业务流程，现具体描述其功能如下：1。
用户登录：系统对用户合法性进行检查。
2。
图书入库：对新购进的图书分类进行编号,并把图书基本信息录入计算机.3。
图书借阅：对已入库的图书,学生可以借阅,并进行登记。
4。
图书归还：对学生已归还的图书进行归还登记.5。
信息查询：即对所有图书的借阅情况，或学生的基本情况和借阅情况进行查询。
6。
管理措施：定义系统规定的借阅图书超期时间、超期处罚办法和丢失赔偿办法。
系统功能模块图依据需求分析阶段得到的数据流图,采用软件工程中软件设计的概念和原理，与用户成分协商后,在保证系统基本功能要求的前提下，结合系统新的业务流程确定系统必须具备的所有功能，由此给出图书管理系统的系统功能模块图如图3。
2所示。
图3.2 图书管理系统功能模块图系统的流程图依据软件工程的基本原理，综合以上分析给出系统流程图如图3.4所示。
图3。
4 系统流程图程序流程图依据软件工程的基本原理，详细设计阶段的根本任务是确定应该怎样具体实现所要求的系统，也就是说，经过这个阶段的设计工作，应该得出对目标系统的精确描述，从而在系统实现阶段可以把这个描述直接翻译成用某种程序设计语言书写的程序。
图书馆借阅管理系统数据流程图
图书馆借阅管理系统数据流程图1. 引言图书馆借阅管理系统是为了提高图书馆借阅服务效率而设计的一个信息管理系统。
本文将以数据流程图的形式展示图书馆借阅管理系统的数据流动过程，并详细介绍每个环节的功能。
2. 数据流程图graph TDA(读者) -->|登录系统| B(系统)B -->|查询图书| C(系统)C -->|返回图书信息| BB -->|借阅图书| D(系统)D -->|更新借阅信息| BB -->|归还图书| E(系统)E -->|更新归还信息| BB -->|查询借阅历史| F(系统)F -->|返回借阅历史信息| BB -->|查询罚款| G(系统)G -->|返回罚款信息| BB -->|续借图书| H(系统)H -->|更新续借信息| B3. 数据流程详解3.1 读者登录系统读者通过输入用户名和密码登录图书馆借阅管理系统，系统验证身份后允许读者进入系统。
3.2 查询图书读者通过系统提供的搜索功能，输入书名、作者或者ISBN等信息进行图书查询。
3.3 返回图书信息系统根据读者查询的图书信息，从图书馆图书数据库中检索图书信息并返回给读者，显示图书的详细信息。
3.4 借阅图书读者选择借阅图书，并将所需图书加入借书清单。
3.5 更新借阅信息系统根据读者借书清单中所选的图书，更新借阅信息，包括借书时间、借阅者信息等，并将借书记录加入借阅记录数据库。
3.6 归还图书读者将已借图书归还到图书馆。
3.7 更新归还信息系统根据读者归还的图书，更新图书的状态和归还时间，并更新借阅记录数据库中的归还信息。
3.8 查询借阅历史读者可以查询自己的借阅历史记录，包括借阅时间、归还时间、借阅图书等信息。
3.9 返回借阅历史信息系统根据读者的查询，从借阅记录数据库中检索借阅历史信息，并返回给读者。
3.10 查询罚款读者可以查询自己是否有未缴纳的罚款。
图书管理系统业务流程图
图书信息
数据流10
P1.2 维护图书 基本信息
数据流11
图书
数据流8
P1.3 剔除旧书
数据流9
“P3读者管理”分解图
读者
借书卡 索书单
P3.1 办理新卡
读者信息
补办申请表
P3.2 挂失补办
新卡号
读者资料
毕业登记表
P3.3 离校处理
读者借阅情况 违规情况 数据流3
预约请求
P2.1 预约
预约信息
预约登记表
图书馆管理系统
顶层图
读者
索书单 图书
图书馆管理系统
读者借阅信息
读者资料
图书借阅信息
图书
第一层图
图书管理员
新书
P1 图书管理
图书信息
索书单
借书卡
读者
图书 还书请求
P2 借还书管理
图书借阅信息
图书
索书单
读者借阅信息
读者资料
借书卡
P3 读者管理
读者信息
P1图书管理”分解图
图书管理员
新书
P1.1 新书登记
P2.2 撤销预约
读者预约情况
撤销预约请求
读者
索书单
借书卡 图书
读者借阅信息
读者资料
P2.3 借书
图书借阅信息
还书请求
P2.4 还书
归还信息 借阅情况
图书
续借请求
P2.5 续借
借阅信息 新的到期日
P2借还书管理”分解图
图书管理系统体系结构图和数据流程图

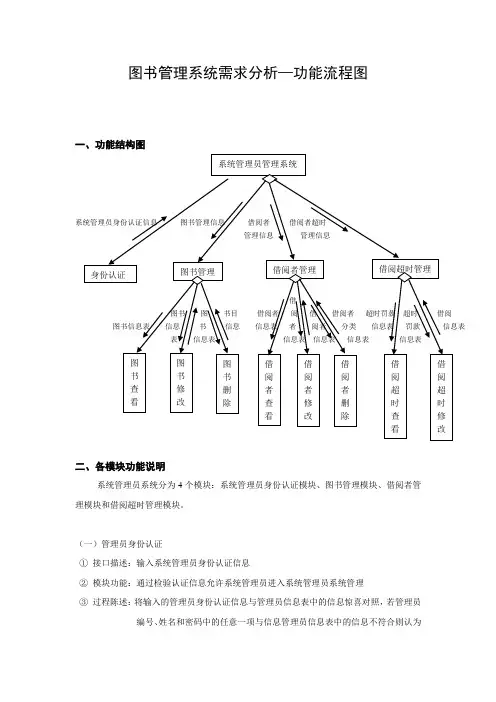

图书管理系统需求分析—功能流程图一、功能结构图系统管理员身份认证信息 图书管理信息 借阅者 借阅者超时管理信息 管理信息借 图书 图 书目 借阅者 阅 借 借阅者 超时罚款 超时 借阅 图书信息表 信息 书 信息 信息表 者 阅者 分类 信息表 罚款 信息表 表 信息表 信息表 信息表 信息表 信息表二、各模块功能说明系统管理员系统分为4个模块：系统管理员身份认证模块、图书管理模块、借阅者管理模块和借阅超时管理模块。
（一）管理员身份认证① 接口描述：输入系统管理员身份认证信息② 模块功能：通过检验认证信息允许系统管理员进入系统管理员系统管理③ 过程陈述：将输入的管理员身份认证信息与管理员信息表中的信息惊喜对照，若管理员 编号、姓名和密码中的任意一项与信息管理员信息表中的信息不符合则认为 系统管理员管理系统 图书管理 借阅者管理 借阅超时管理身份认证 图书查看 图书删除 图书修改 借阅者查看 借阅者修改 借阅者删除 借阅超时查看 借阅超时修改输入有误，身份不通过，要求重新输入；只有三者都相同才能通过身份认证进入系统。
④约束：最多只允许系统管理员输入三次，若三次都有误，则认定该输入者为非法管理员，不允许其再输入。
（二）借阅者管理模块①接口描述：输出借阅者管理信息②模块功能：对借阅者信息|借阅者分类信息执行修改、查看和删除操作③过程陈述：输入借阅者编号，打开借阅者信息表可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者信息表中，执行删除操作则需对借阅者分类信息表中的信息进行修改；输入借阅者职务/班次，可打开借阅者分类信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者分类信息表中。
④约束：借阅者可分为学生和教师两类，以职务/班次为关键字进行索引。
（三）图书管理模块①接口描述：输出图书管理信息②模块功能：对图书信息|书目信息执行修改、查看和删除操作③过程陈述：输入图书编号，打开图书信息表可修改、查看和删除表中的信息，并将修改后的信息保存到图书信息表中，执行删除操作则需对书目信息表中的信息进行修改；输入图书名|图书类名，可打开书目信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到书目信息表中。
图书管理系统数据流程图及数据字典
6、你所在的学校将开发图书管理信息系统，请对该系统进行分析：(1)画出数据流图。
“图书馆管理信息系统”的顶层数据流图“图书馆管理信息系统”l层数据流图加工2“图书管理”的数据流图加工3“读者管理”数据流图加工4“借阅管理”数据流图(2)编写数据字典。
参考答案：1）数据流条目数据流名称：图书录入信息简述：图书采编信息数据流来源：图书购买后，由图书馆管理人员编码整理后，输入计算机数据流去向：加工2.1图书信息管理，该加工将录入的数据存入数据库(图书信息表)数据项组成：图书ID+图书类别+书名+作者+译者+出版社+单价+出版日期+购买数量数据流量： 0本/天高峰流量：500本/天数据流名称：图书查询信息简述：图书查询信息数据流来源：读者数据流去向：加工2.1，图书信息管理数据项组成：图书编码|书名|作者|出版社数据流量：2000次/天高峰流量：4000次/天数据流名称：查询情况简述：返回给读者的查询结果数据流来源：加工2.1图书信息管理数据流去向：读者数据项组成：查无此书|符合条件的图书数量+{图书馆藏号+图书类别+书名+作者+出版社+出版日期+在库册数}数据流量：2000次/天高峰流量：4000次/天数据流名称：读者录入信息简述：读者信息数据流来源：图书管理员数据流去向：加工3.2读者信息管理，该加工将录入的数据存入数据库(读者信息表)数据项组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注数据流量： 0人次/天高峰流量：500人次/天2）加工条目加工名：读者信息管理处理逻辑编号：3.2处理逻辑：接收读者信息的录入，并检查有无错误，如果没有错误，将数据存入读者信息表激发条件：接收到读者信息时输入：读者录入信息输出：读者信息加工名：还书管理编号：4.2处理逻辑：在借阅信息表查找应还日期IF 当日期日期超过应还日期或图书丢失 THEN 发“罚款信息”ELSE 将还书信息存入还书信息表激发条件：接收到读者借书证时输入：还书信息输出：罚款信息3)数据存储条目数据存储编号：D1数据存储名称：读者信息表简述：存储读者详细信息组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注关键字：读者ID组织方式：索引文件，以读者ID为关键字相关连的处理：加工3.2、加工4.1、加工4.2数据存储编号：D2数据存储名称：图书信息表简述：存储图书详细信息组成：图书编号+图书名称+标准ISBN+类别编号+类别名称+书架位置+作者+译者+出版社名+出版地点+图书页数+图书价格+现存量+库存总量+借阅次数+是否注销+入库日期+出版日期+内容简介+备注关键字：图书编号组织方式：索引文件，以图书编号为关键字相关连的处理：加工2.1、加工4.1数据存储编号：D3数据存储名称：借阅信息表简述：存储借书情况的详细信息组成：图书编号+图书名称+读者编号+读者姓名+借阅数量+借阅日期+应还日期+续借次数关键字：无组织方式：普通文件相关连的处理：加工4.1、加工4.24)数据项条目数据项名称：读者编号别名：证号简述：给每个读者的一个唯一的、做标识用的号码组成：单位代码+流水号码类型：字符串长度：6位取值范围：000000..999999数据项名称：办证日期简述：给读者签发借书证的日期组成：年+月类型：字符串长度：6位取值范围：有意义的年、月值数据项名称：读者类别简述：读者在图书流通管理中的身份和借出权限的类型组成：[教师|行政人员|学生]类型：1个字符长度：1位取值范围：[0|1|2]。
图书馆管理系统数据流图
图书馆管理系统数据流图(总8页) -本页仅作为预览文档封面，使用时请删除本页-系统分析图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图所示。
图图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图所示。
图图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
图书馆管理系统的DFD图
图书馆管理系统的DFD图：数据字典：图书馆管理系统=用户管理+用户信息查询+图书管理+图书查询+借还登记用户管理=用户注册+修改口令+用户借阅状态+ 用户挂失补办+用户注销+用户信息查询用户注册=读者编号+姓名+性别+借书证号+登记日期+用户注册口令用户借阅状态={在借书本编号+书本条形码+是否续借+应还日期}+借阅次数用户挂失补办=读者编号+姓名+借书证号+是否挂失+原口令+新口令用户注销=读者编号+姓名+借书证号+是否注销用户信息查询=读者编号+姓名+{所借书名+图书编号+借阅日期+应还日期+是否续借}+修改口令修改口令=读者编号+姓名+借书证号+原口令+新口令图书管理=图书入库+图书借阅状态+图书归还+图书罚款+图书注销+图书查询图书入库=入库图书编号+书本条形码+书名+作者+ISBN+出版社+价格+所属类别+所放书架编号+现存量+入库日期+内容简介+借阅次数+是否注销+操作员图书借阅状态=图书编号+读者编号+借阅日期+应还日期+续借次数+操作员图书归还=图书编号+读者编号+归还日期+是否超期+操作员图书罚款=图书编号+读者编号+罚款日期+应罚金额+实收金额+是否交款+操作员图书注销=图书编号+注销数量+注销日期+操作员图书查询=图书编号+书本条形码+书名+作者+ISBN+出版社+价格+所属类别+所放书架编号+现存量+入库日期+内容简介+借阅次数借还登记={图书编号+书名+借阅日期+所属类别}+借阅次数2. 某事务系统具有如下功能：1）读入用户命令，并检查其有效性；2）按照命令的编号（1-4号）进行分类处理3）1号命令计算产品工时，能根据用户给出的各种产品数量，计算出各工种的需要工时；4）2号命令计算材料消耗，根据产品的材料定额和用户给出的生产数量，计算各种材料的需求量；5）3号命令编织材料订货计划；6）4号命令计算产品成本。
试用结构化分析方法画出该系统的DFD图。
图书管理系统数据流程图
图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如图 1 － 1 所示。
图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图 1 － 2 所示。
图书管理系统流程图
案例1 藏书楼打点系统一、问题描述对我校藏书楼图书打点流程进行调研，开发设计一个能对图书、读者及图书借阅情况进行打点的藏书楼打点系统。
要求该系统能满足打点人员对图书打点以及读者借阅需要，按照权限不同，用户具有不同的功能和操作界面。
二、应用需求阐发1、用户需求查询拜访通过对现行藏书楼业务的查询拜访，明确了藏书楼工作由图书打点、读者打点、借书效劳和还书效劳4局部组成。
用户对现有系统功能的描述如下：〔1〕图书打点1）对馆内的所有图书按类别统一编码；对各类图书成立图书登记卡，登记图书的主要信息。
2）新购的图书要编码和建卡，对遗掉的图书要注销其图书登记卡。
〔2〕读者打点1）成立读者信息表，对读者统一编号。
2）对新加盟的读者，将其信息参加到读者信息表中；对某些特定的读者，将其信息从读者信息表中删除。
3）当读者情况变化时，点窜读者信息表中相应的记录。
〔3〕借书效劳1）未借出的图书要按类别上架，供读者查看。
2）成立借书登记卡，卡上记录着书号、读者姓名和编号、借书日期；将借书登记卡按读者单元、读者编号集中保管。
3）读者提出借书请求时，先查看该读者的借书卡，统计读者已借书的数量。
如果该读者无借书超期或超量情况，则打点借书手续。
4）打点借书手续的方法是：填写借书登记卡，打点员核实后读者可将图书带走。
〔4〕还书效劳1）读者提出还书要求时，先对照相应的借书卡，确认书号和书名无误后可打点还书手续。
2）打点还书手续的方法是：在借书卡上填写还书时间，打点员签名；将已还的借书卡集中保管；收回图书。
3）将收回的图书上架，供读者查看和借阅。
2、系统数据流程图颠末详细的查询拜访，弄清了系统现行的业务流程。
通过阐发和抽象后，用数据流图暗示。
图1是藏书楼打点系统的顶层数据流图。
图1 藏书楼打点系统顶层数据流图在藏书楼打点系统顶层数据流图中，“P1 内部打点〞和“P2 借书打点〞两个处置框所暗示的功能都太复杂，对它们进一步细化后得出第二层数据流图。
图书馆管理系统业务流程图PPT课件
图书
图
书
图书
图书
P1.3剔除 旧书
2020/3/2
3
P2借还书管理分解图
读者资料
P2.1，借 书
读者
图书
P2.2，还 书
归还情况 借书信息
பைடு நூலகம்
图 书
P2.3，续 借
2020/3/2
4
P2.1借出分解图
读者资料
读者
借书证
P2.1.1 判断借 书证
合法
不合法 没有图书
图书
图书
图书
P2.1.2 判断图
书
图书
图书
P2.1.3 借出图
书
2020/3/2
5
P2.2还书分解图
借阅记录
读者
还书请求 P2.2.1 判断借 书记录
合法
不合法 错误图书
图书
图书
P2.2.2 判断图
书
图书
图书
P2.2.3 归还图
书
2020/3/2
6
P2.3续借分解图
借阅记录
读者
续借请求 P2.3.1 判断借 书记录
已借
未借图书
图书管理系统
读者
借书证 图书
图书馆管理系统
顶层数据流图
2020/3/2
1
第一层数据流图
图书管理员
图书
P1,图书 归档
图书
读者
图书 还书
P2，借还书 管理
借书证
借书单
2020/3/2
P3，读者管 理
读者借 阅信息
读者资料
2
P1图书维护分解图
图书
P1.1图书 登记
图书
图书馆借阅管理系统数据流程图
图书馆借阅管理系统数据流程图引言图书馆借阅管理系统是一种方便读者借阅图书和图书管理员管理借阅过程的软件系统。
它通过自动化处理借阅流程，提高了图书馆的效率和服务质量。
本文将介绍图书馆借阅管理系统的数据流程图，以帮助读者理解系统的工作流程。
1. 登录和注册流程1.1 登录流程st=>start: 开始op1=>operation: 输入用户名和密码cond1=>condition: 验证用户名和密码是否正确？cond2=>condition: 是否选择记住登录状态？op2=>operation: 登录成功e=>end: 结束st->op1->cond1cond1(yes)->cond2cond1(no)->op1cond2(yes)->op2->econd2(no)->op2->e1.2 注册流程st=>start: 开始op1=>operation: 输入注册信息cond1=>condition: 是否输入完整的信息？cond2=>condition: 是否同意用户协议？op2=>operation: 注册成功e=>end: 结束st->op1->cond1cond1(yes)->cond2cond1(no)->op1cond2(yes)->op2->econd2(no)->op2->e2. 图书查询和借阅流程2.1 图书查询流程st=>start: 开始op1=>operation: 输入图书关键词op2=>operation: 查询图书信息cond1=>condition: 是否有符合条件的图书？op3=>operation: 显示查询结果e=>end: 结束st->op1->op2->cond1cond1(yes)->op3->econd1(no)->op3->e2.2 图书借阅流程st=>start: 开始op1=>operation: 选择要借阅的图书cond1=>condition: 图书是否可借？op2=>operation: 登记借阅信息op3=>operation: 借阅图书e=>end: 结束st->op1->cond1cond1(yes)->op2->op3->econd1(no)->e3. 图书归还和管理流程3.1 图书归还流程st=>start: 开始op1=>operation: 输入图书条码cond1=>condition: 图书是否已借出？op2=>operation: 归还图书op3=>operation: 更新图书状态e=>end: 结束st->op1->cond1cond1(yes)->op2->op3->econd1(no)->e3.2 图书管理流程st=>start: 开始op1=>operation: 登录图书管理员账号op2=>operation: 进入图书管理界面op3=>operation: 添加/删除图书op4=>operation: 更新图书信息e=>end: 结束st->op1->op2->op3->op4->e4. 借阅记录和逾期处理流程4.1 借阅记录查询st=>start: 开始op1=>operation: 登录账号op2=>operation: 进入借阅记录界面op3=>operation: 输入查询条件op4=>operation: 查询借阅记录e=>end: 结束st->op1->op2->op3->op4->e4.2 逾期处理st=>start: 开始op1=>operation: 查询逾期图书cond1=>condition: 是否有逾期图书？op2=>operation: 发送逾期通知op3=>operation: 罚款处理e=>end: 结束st->op1->cond1cond1(yes)->op2->op3->econd1(no)->e以上是图书馆借阅管理系统的数据流程图，通过这些流程图，读者可以更好地了解系统中各个流程的步骤和关系，提高系统的可用性和用户体验。
数据流图举例-图书管理系统
(1) 性能要求 查询服务部分：用户通过多媒体电脑，在提交查询命令到返回结 果，本地计算机不超过5秒钟。 数据管理部分：提交一次录入到结果返回不超过 5 秒钟。借阅等 对资源不能满足借阅要求时，应首先予以提示，不能出现死循环 或无限等待。 (2) 灵活性要求 各种字典数据的编码要尽可能采用行业标准，自行编码也应合乎 规范，征得相关业务部门认可；数据库的设计应考虑可扩充性， 以适应今后图书馆发展和系统升级的需要。 (3) 故障处理要求 正常使用时不应出错，若运行时遇到不可恢复的系统错误，也必 须保证数据库完好无损。在系统出错后，应能恢复回原来备份的 数据库。 (4) 其他要求
数据流图举例 图书管理系统
图6-5是图书馆信息系统的顶层数据流图
系统时钟
当前时间管理请求信息 图书源自询信息读者信息图书管理 员 图书馆信息系统 图书信息 罚款信息 读者情况 图书情况 借还书信息 图书借阅情况 读者
图6-6
第二层数据流程图
图6-9
图书借阅管理数据流程图
6. 其他用户需求
概要设计
概要设计也叫总体设计，或架构设计，它是软件开发的第二个阶 段，在完成系统需求分析的基础上确定系统“怎么做”。概要设 计注重于宏观上和框架上的设计，它是软件系统的总体结构设计、 全局数据库(包括数据结构)设计、外部接口设计、功能部件分配 设计、部件之间的接口设计。它要覆盖需求规格说明书中的功能 点列表、性能点列表、接口列表，若为 B/A/S 结构设计，则要说 明部件运行在网络中的哪一个节点上。 概要设计的任务，一是要覆盖《需求规格说明书》的全部内容， 二是要作为指导详细设计的依据。 (1) 系统模块的划分 概要设计的核心问题是确定系统总体架构和模块划分。系统功能 要层层划分，直到每一个模块可以作为一个可以执行的程序单元 为止。功能模块的划分最终的结果，是系统功能结构图，图6-10 是图书馆信息系统的功能架构图。 (2) 功能需求与程序模块的关系，如表6-4所示。 (3) 基本处理流程，如图6-11所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1系统分析
1.1.1图书馆管理信息系统的基本任务
该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图
书馆理系统，图书馆藏书100多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2系统内部人员结构、组织及用户情况分析
为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了
解。
图书馆系统的组织结构如图1－1所示。
图1－1图书馆管理信息系统的组织结构
图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3系统业务流程分析
系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管
理信息系统的业务流程如图1－2所示。
图1－2图书馆管理信息系统的业务流程
通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
图书馆管理员编制图书采购计划，由采购员负责新书的采购工作。
采购图书入库后，交采编室编目，粘贴标签，产生图书目录。
图书交图书借阅室上架，供读者借阅。
采编后的电子读物交电子阅览室。
读者分为注册读者和非注册读者，只有注册读者可以在本图书馆借书，非注册读者可查询目录但不能借书。
读者填写注册登记表交图书馆的管理员审核后，记人读者登记表，成为注册读者，发给借书证。
注册读者借书时，需填写借书单，连同借书证一起交给借阅室管理员，借阅管理员核对无误后，填写借阅登记表，修改图书登记表中该书的数量，上架取书交给读者。
图书馆设读者信箱，读者需要但没有库存的图书，读者可以通过读者信箱反映。
图书馆管理员定期处理读者信箱中的意见，将读者需要的图书编制成图书采购计划交采购员购买。
1.1.4数据流程图
数据流程图时全面描述信息系统逻辑模型的工具，它抽象概括地把信息系统中各种业务
处理过程联系起来。
以下时图书馆管理信息系统地数据流程图。
1.零层数据流程图1－3
图1－3零层数据流程图
（2）1层数据流程图1－4
图1－4图书馆管理信息系统1层数据流程图
3.2层数据流程图
图书馆管理信息系统的2层数据流程图有：图书采编系统数据流程图、图书借阅系统数
据流程图、图书查询系统数据流程图、图书预定系统数据流程图、读者留言系统数据流程图、图书维护系统数据流程图、读者管理系统数据流程图和电子读物系统数据流程图。
•图书采编系统数据流程图
图1－5图书采编系统数据流程图
•图书借阅系统数据流程图
图1－6同时借阅系统数据流图•图书查询系统数据流程图
图1－7图书查询系统数据流程图•图书预定系统数据流程图
图1－8图书预定系统数据流程图•读者留言系统数据流程图
图1－9读者留言系统数据流程图•图书维护系统数据流程图
图1－10图书维护系统数据流程图•读者管理系统数据流程图
图1－11读者管理系统数据流程图
•电子读物系统数据流程图
图1－12电子读物系统数据流程图
1.1.5数据定义及数据字典
为了对数据流程图中各元素进行详细的说明，我们采用了数据字典的说明方法。
图书馆
管理信息系统的数据字典如下：
(1)数据流描述
数据流编号：D01
数据流名称：图书采编信息
简述：图书采编信息
数据流来源：图书购买后，由图书馆采编人员编码整理后，输入计算机。
数据流去向：采编管理模块。
图书采编信息将采编数据存入数据库（图书表）
数据项组成：BookID（图书编码）＋BookType（图书类别）＋BookName（书名）＋Auth（作者）＋Publisher（出版社）＋Price（单价）＋PubDate （出版日期）＋Quantity（购买数量）
数据流量：100本/日
高峰流量：500本/日
数据流编号：D02
数据流名称：图书借阅单
简述：图书借阅单
数据流来源：用户填写图书借阅单交图书馆管理员，图书馆管理员审核后，输入计算机。
数据流去向：P2_11检查读者身份。
数据项组成：OrderDate（借阅日期）＋BookName（书名）＋RederID（读者账号）＋ReaderName（读者姓名）＋O_Quantity（借阅数量）
数据流量：1000部/日
高峰流量：5000部/日
数据流编号：D03
数据流名称：填写借阅记录
简述：填入借阅表的记录
数据流来源：P2_13检查合格的借阅图书信息录人到借阅库中
数据流去向：借阅库
数据项组成：OrderID（借阅号）＋OrderDate（借阅日期）BookName(书名)＋BookID(图书编码)＋ReaderName（读者姓名）＋ReaderID（读者账号）＋ReturnDate（还书日期）＋O_Quantity（借阅数量）＋state（状态）。
