图书管理系统数据库设计说明书
图书管理系统数据库设计说明书图书管理系统数据库设计说明书1、引言本文档旨在对图书管理系统的数据库设计进行详细说明，包括数据库架构、表结构设计、数据流图等内容，以便于系统开发人员进行系统开发和维护。
2、数据库架构设计2.1 数据库类型本系统将采用关系型数据库，具体使用的数据库管理系统为MySQL。
2.2 数据库服务器架构本系统将采用分布式数据库架构，包括一个主数据库服务器和多个副本数据库服务器。
2.3 数据库服务器部署主数据库服务器和副本数据库服务器将部署在不同的物理机器上，以实现数据的冗余备份和负载均衡。
3、数据库表设计3.1 用户表（User）字段：用户ID、用户名、密码、姓名、年龄、性别、联系方式、电子邮箱、注册时间3.2 图书表（Book）字段：图书ID、图书名称、作者、出版社、出版日期、图书类别、价格、库存数量3.3 图书借阅表（Borrow）字段：借阅ID、用户ID、图书ID、借阅日期、归还日期、借阅状态3.4 图书类别表（Category）字段：类别ID、类别名称、类别描述3.5 出版社表（Publisher）字段：出版社ID、出版社名称、联系方式、地质4、数据流图设计4.1 用户注册流程图描述用户注册过程，包括用户输入信息、系统验证信息、保存用户信息等流程。
4.2 用户借阅图书流程图描述用户借阅图书的过程，包括用户查找图书、用户借阅图书、系统更新库存数量等流程。
4.3 用户归还图书流程图描述用户归还图书的过程，包括用户查找借阅记录、用户归还图书、系统更新借阅状态等流程。
5、附件本文档附带的相关附件包括：- 数据库表结构设计文档- 数据流图设计文档- ER图设计文档6、法律名词及注释本文档涉及的法律名词及其注释如下：- 数据库管理系统（Database Management System，简称DBMS）：是一种管理和整理数据库的软件系统。
- 关系型数据库（Relational Database）：是一种基于关系模型的数据库，采用表格来组织和管理数据。
图书馆管理信息系统的数据库设计
1 需求分析1.1系统目标大学图书馆管理信息系统为广大大学师生提供了便利的图书借阅服务。
本系统面向全体教职职工与学生，该系统根据不同的操作者，提供不同的服务，以实现图书管理系统的科学化、系统化、自动化，最大限度地为老师和学生提供方便和提供管理效率。
1.2功能分析图书馆管理信息系统的功能模块如图1.1所示。
图1.1 图书馆管理信息系统功能模块（1）读者管理1）新增读者。
新增读者时要求填写其基本的信息，包括读者号、密码、读者姓名、性别、读者类型、单位、电子邮箱等。
2）读者信息维护。
读者可以对自己的信息进行修改，图书管理员有权限对已有读者的信息进行修改和删除。
3）借阅历史查看。
注册的读者可以在网上查询自己的图书借阅情况，一般读者只可以查阅到自己的借阅情况和图书的信息，而图书管理员可以查看任何读者的信息、借阅情况、任何图书的信息和借阅情况。
（2）书籍管理1）新增书籍。
图书管理员对新增的入库文献资料按规定进行编目、编录、加工、建库。
对每本图书、杂志要登记其基本信息，包括图书名称、图书作者、ISBN号、出版地、出版社、出版时间、字数、单价、内容简介、所属分类号，馆藏地、入库时间等。
2）书籍信息维护。
图书管理员可以对入库的书籍信息进行修改，或是删除该书籍信息，如采购书籍册数。
3）书籍类别管理。
新增书籍按照中图法分类规则进行分类。
（3）借阅管理1）书籍借阅管理。
图书管理员根据不同类型读者的借阅情况，对书籍进行管理。
（4）查看1）书籍信息查询。
登陆本系统的读者或是图书管理员可以查看现有图书系统中任何书籍的信息。
2）读者信息查询。
一般的读者只能查看自己在该系统上的信息，如借阅的书籍等，而图书管理员可以查看任何读者的信息情况。
3）借阅信息查询。
读者或是图书管理员可以查看每本书籍的在图书馆的状态，是借阅中还是在馆藏地等。
1.3数据需求及业务规则分析（1）图书馆为全校的学生和教职工提供图书借阅服务，学生分为高职生、本科生（含一本、二本、三本）、硕士研究生（含MBA）和博士研究生等多种层次。
图书管理系统数据库设计(DOC)
软件工程(课程设计）题目：图书管理系统-数据库设计学院工商学院学科门类工科专业软件工程学号2012484156姓名文鹏指导教师王思乐2014年12月7日河北大学学年论文（课程设计）任务书（指导教师用表）指导教师签字: 河北大学学年论文（课程设计）成绩评定表学院：工商学院数据库设计说明书大纲1 引言随着计算机技术的不断应用和提高，计算机已经深入到当今每个学生学习生活的各个角落。
而对于学校的图书馆仍采用管理员管理书籍基本信息、书籍借还信息的形式，不仅效率低，而且手续繁琐.为了满足其学生自行对图书馆书籍，借还书等进行高效的查询使用，在学生具备一定的计算机操作能力的前提下，此图书管理系统软件力求提高其图书馆使用效率。
1.1 编写目的本文档的编写是为了熟悉SQL Server数据库的数据库管理（数据库的创建、备份与恢复、函数与存储过程的应用、数据导入导出、作业的调度等）、表的设计（表的创建、修改、删除，字段的默认值、约束及关系等）、数据的查询处理（insert、update、delete、select语句的应用）等技术；完善图书管理系统软件的开发途径和应用方法。
以求在最短的时间高效的开发图书管理系统。
预期读者是“软件工程”教师，及从事“图书管理系统”开发的相关人.1.2 背景待开发的数据库的名称：Library Management System(LMS)使用此数据库的软件系统的名称：图书管理系统。
随着图书馆图书种类、数量的不断扩大，图书检索速度慢、统计工作量大，难以满足图书馆现代化管理的要求。
因此,建立一套图书馆管理软件,科学的对图书馆数据进行管理，方便图书的检索和读者借阅工作。
本项目的提出者及开发者是软件工程专业图书管理系统开发小组（高彦昭、甄朝霞、李茹枫、孙华芬、陆叶倩、秦薇），用户是学校图书馆.图书管理系统软件LMS V1。
0是一套功能比较完善的数据管理软件,具有数据操作方便高效迅速等优点。
该软件采用功能强大的数据库软件开发工具进行开发,具有很好的可移植性,可在应用范围较广的DOS、WINDOWS系列等操作系统上使用。
图书管理系统数据库设计
图书管理系统数据库设计1. 引言图书管理系统是一个用于管理图书馆馆藏图书的软件系统。
它提供了图书的借阅、归还、查询等功能，方便读者进行图书借阅和图书馆管理员进行图书管理。
本文档将介绍图书管理系统的数据库设计。
通过组织图书、读者、借阅记录等相关数据，实现图书管理系统的各项功能。
2. 数据库设计2.1 数据库结构图书管理系统的数据库主要包含以下几个表：•图书表（books）：存储图书的基本信息，如图书编号、名称、作者、出版社等。
•读者表（readers）：存储读者的基本信息，如读者编号、姓名、性别、年龄等。
•借阅记录表（borrow_records）：存储图书的借阅记录，包括借阅编号、借阅日期、归还日期、读者编号等。
2.2 数据库字段2.2.1 图书表（books）•book_id：图书编号，主键•book_name：图书名称•author：作者•publisher：出版社•publication_date：出版日期•price：价格2.2.2 读者表（readers）•reader_id：读者编号，主键•reader_name：读者姓名•gender：性别•age：年龄•phone：联系电话2.2.3 借阅记录表（borrow_records）•record_id：借阅记录编号，主键•book_id：借阅图书编号，外键•reader_id：借阅读者编号，外键•borrow_date：借阅日期•return_date：归还日期2.3 数据库关系•图书表与读者表之间是多对多的关系，通过借阅记录表进行关联。
•图书表与借阅记录表是一对多的关系，一个图书可以对应多条借阅记录。
•读者表与借阅记录表也是一对多的关系，一个读者可以借阅多本图书。
2.4 数据库约束•图书编号（book_id）在图书表中是唯一的，不能重复。
•读者编号（reader_id）在读者表中是唯一的，不能重复。
•借阅记录编号（record_id）在借阅记录表中是唯一的，不能重复。
(完整word版)图书管理系统数据库详细设计
图书管理系统数据库设计项目名称：图书管理系统指导老师：姓名：目录一、需求分析 (2)二、概念设计 (5)三、逻辑设计 (8)四、物理设计 (10)五、实施阶段 (16)六、运行和维护 (18)一、需求分析1.1 系统目标图书管理信息系统是典型的信息管理系统(MIS),其开发主要包括后台数据库的建立和维护以及前端应用程序的开发两个方面。
对于前者要求建立起数据一致性和完整性强.数据安全性好的库。
而对于后者则要求应用程序功能完备,易使用等特点。
系统开发的总体任务是实现各种信息的系统化，规范化和自动化。
1.2 需求定义图书馆管理系统开发。
系统开发的总的设计目标是实现图书管理的系统化、规范化和自动化，实现对图书资料的集中统一的管理。
本系统主要实现对图书馆信息的管理，主要功能为管理有关读者、图书、借阅、查询、删除和管理员的信息等。
本系统结构分为读者信息管理、图书信息管理，读者管理可以浏览读者的信息，可以对读者信息进行维护。
图书管理可以浏览图书的信息，可以对图书信息进行维护。
借阅管理可以显示当前数据库中书籍借阅情况，可以对借阅信息进行维护。
本系统主要解决的问题是利用关键字对数据库进行查询。
本系统的宗旨是提高图书管理工作的效率，减少相关人员的工作量，使学校的图书管理工作真正做到科学、合理的规划，系统、高效的实施。
1.3 功能需求（1）有关读者种类标准的制定、种类信息的输入、包括种类编号、种类名称、借书数量、借书期限等。
（2）读者有关信息的修改、查询等。
（3）读者基本信息的输入，包括读者编号、读者姓名、班级、院系等。
（4）读者基本信息的查询、修改（5）书籍信息的输入，包括书籍编号、书籍名称、书籍所属类别、作者、出版社、出版日期、在库数、价格（6）借书信息包括借书证号、书籍编号、借出日期、拖欠日期、罚款种额（7）图书管理书籍号、管理员编号、销书数量、销书日期。
一、概念设计根据需求分析我们规划出实体有：管理员信息实体、图书信息实体、读者信息实体、借阅信息实体、管理信息实体。
图书管理系统数据库设计
图书管理系统图书管理系统主要提供网上的电子图书阅览平台，读者可以通过该系统阅览丰富的电子资源。
在图书管理系统中，读者可以方便的对书目进行检索和阅览，足不出户便可以尽览群书。
1.1 系统设计1.1.1 目标设计图书管理系统主要提供网上的图书阅览平台，一个简单的平台主要提供以下功能：1 对图书资源进行分类，发布到网上，以供读者阅读。
2 为读者提供图书检索功能。
3 读者能方便地阅览电子图书。
4 读者能方便地建立书签。
5 对读者的用户,密码及权限进行管理。

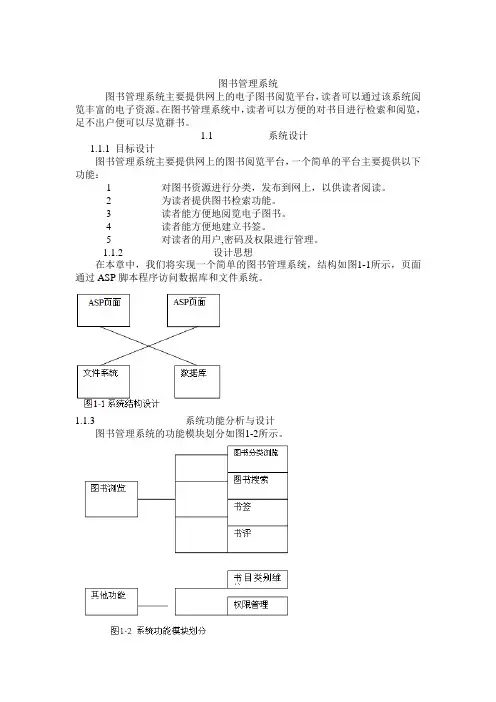

1.1.2 设计思想在本章中，我们将实现一个简单的图书管理系统，结构如图1-1所示，页面通过ASP脚本程序访问数据库和文件系统。
1.1.3 系统功能分析与设计图书管理系统的功能模块划分如图1-2所示。
1. 图书分类浏览图书按照起内容进行分类，呈树状结构。
读者可以按照类别进行查找，逐级浏览。
这种浏览方式能够将相关的书目排列在一起，读者能够很方便的找到自己感兴趣的主题进行阅读。
2.. 图书搜索如果读者有很明确的阅读目的，例如知道某本书的书名，著者等相关信息，或者为了方便读者迅速的查找某个关键词，就可以利用图书搜索功能。
图书管理系统相对于旧式图书馆的一个重要优点就是查找方便，读者也能免去查找书目卡片之苦了。
3. 书签图书阅览中常有这样的情况，读者会定期经常访问某些书目，或者是读者对某本书没有看完准备以后继续完成阅读，这样的情况就会用到书签功能。
读者可以把以后还需要阅读的书目做上书签，以后便能方便地进行阅读了。
4. 书评他人对书的评价往往对阅读有很大帮助。
书评能够帮助我们选择阅读对象，还能够帮助读者更好的进行阅读。
图书阅览系统将为读者提供发表意见的园地，同时还请读者为书打分，以得到读者对书的评价和反馈。
5. 书目类别维护图书管理系统需要定期对图书的类别进行维护，对不同等级的类别加以区分和归属，把书目归类到相关的主题下。
同时生成一个树状结构，方便读者按类别浏览。
实验十一 图书管理系统数据库设计
注销
图3-1
学生的操作流程
（2）管理员 管理员可完成书籍和学生的增加、删除和修改以及对学生借阅、续借、归还的确认，其 操作流程如图3-2 所示。 登录
书籍信息维护
学生信息维护
借阅图书确认
归还图书确认
注销
图3-2 2、概念模型设计
管理员操作流程
数据库需要表述的信息有以下几种： （1）图书信息 （2）学生信息 （3）管理员信息 （4）学生预定图书信息 （5）学生借阅还图书信息 说明： 1）书号是图书的键码，每本书有唯一的书号。一个学生可同时借阅多本书。一个管理员可 处理多个同学的借阅等事宜。 2）一般情况下，学生、管理员和图书之间的联系为1：1：n，借书关系Lend作为连接关系， 其键码为n端实体集的键码，即书号为借书关系的键码。这反映了如果还书时也把当初的借 书记录删除，则书号就能唯一识别一个元组。 如果在不删除借书记录的情况下，同一学生再次借同一本书，这时，学生、管理员和图 之间的联系变为m:p:n,于是，借书关系的键码为书号、学号和管理员号的组合。但这里有一 个隐含的信息， 即同一学生前后两次借同一本书所遇到的管理员不同， 而这种不同可能仅仅 是“ 日期”不同。因此，借书日期成了必不可少的成分，也就是说，在这种情况下，属性全集 才是借书关系的键码。 总之，借书关系的键码与图书管理模式有关，读者可按照自己的理解确定键码，并编写 相应的事务处理流程。其他关系也有类似之处。 3）要知道图书当前的状态，是在图书馆存放，还是被借阅等，需要在Book的模式中增加对 应项用以表示图书当前的状态。 比如我们增加State， 并且约定取值和状态的对应关系如下： 0：在图书馆中并且没有被预定 1：在图书馆中并且已被预定 2：被借出并且没有被预定 3：被借出并且已被预定 用E-R模型表达该模型的设计，画出E-R模型如下： 3、逻辑设计 通过E-R模型到关系模型的设计，请写出关系模式： （实体或属性的英文可以自取） 4、物理设计 为了提高在表中搜索元组的速度， 在实际实现的时候应该基于键码建立索引。 下面是各 表中建立索引的表项： （1）在书表中按书号建立索引 T-SQL语句： （2）在学生表中按学号建立索引 T-SQL语句： 5、用T-SQL实现设计 (1)建立数据库表 1） 建Book(图书信息) 表（同2） 时定义约束） T-SQL: 2） 建Student（学生信息）表（同4） 时定义约束） T-SQL:
图书管理系统数据库设计
图书管理系统数据库设计学院：计算机科学与技术学院专业班级：软件工程姓名：学号：指导老师：目录图书管理系统 ....................................................................................................................... - 1 -1.需求分析 ....................................................................................................................... - 1 -1.1需求分析过程 ......................................................................................................... - 1 -1.2数据字典 ................................................................................................................. - 2 -2概念模式设计 ................................................................................................................ - 3 -2.1实体 ......................................................................................................................... - 3 -2.2 用例图 .................................................................................................................... - 3 -2.3 E-R图....................................................................................................................... - 5 -3设计物理结构 ................................................................................................................ - 6 -4.实现数据库系统 ............................................................................................................ - 6 -4.1建立数据库结构 ..................................................................................................... - 6 -5.编程实现 ........................................................................................................................ - 7 -5.1应用软件 ................................................................................................................. - 7 -5.2设计步骤： ............................................................................................................. - 7 -5.3部分截图及部分代码如下： ................................................................................. - 7 -6.心得与收获 .................................................................................................................. - 28 -图书管理系统1.需求分析1.1需求分析过程（1）流程读者到图书馆借阅处查询图书，看看是否有满足读者要求的图书。
