电生磁作图题
考点22 电与磁作图题-2021年中考物理备考之直击考点
2021中考物理直击考点22：电与磁作图题一、作图题1.如图所示，根据图中小磁针静止时的指向标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
2.在图中画出通电螺线管的S极和A点的电流方向。
3.根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极。
4.在图中标出螺线管的N极和磁感线的方向。
5.小磁针静止在如图所示的位置，请你在图中标出小磁针的N极和S极。
6.如图为通电螺线管，请根据螺线管的极性标出小磁针的N极和在虚线框内标出电源的“+”“-”极。
7.地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。
8.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极和磁感线方向。
9.在图中标出通电螺线管的N极和B点的电流方向．10.如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向．11.如图，请根据通电螺线管N极的位置，在图中标出电源的正极和其中一条磁感线的方向。
12.如图所示，在通电螺线管磁场中的A点放置一小磁针，小磁针静止时N极水平向右，请画出螺线管导线的绕法。
13.在图中标出小磁针的极．14.请根据图中小磁针静止时的指向，标出通电螺线管的N极和电源的正极。
15.如图甲，根据小磁针的指向（黑色为N极），画出磁感线的方向（每条都画），并标出磁铁的N、S极来．16.在图中标出通电螺线管的N极和电流方向。
17.如图所示，根据图中小磁针的N极，请标出：①图中磁感线的方向；②电源的正、负极。
18.根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．19.如题图所示，a表示闭合回路中垂直于纸面的一根导线，当a在磁场中运动时回路中能产生感应电流，请用箭头标出a的运动方向（只画一个），并画出一条磁感线。
20.如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。
答案解析部分一、作图题1. 解:如图所示:解析：根据异名磁极相互吸引的规律可以知道,通电螺线管靠近小磁针N极的一端为S极,所以通电螺线管的左端是N极. 根据右手定则,伸出右手握住螺线管使大拇指指示通电螺线管的N极,则四指弯曲所指的方向为电流的方向,所以电流由螺线管的右端流入,即电源的右端为正极,电源左端是负极.如下图所示:分析：根据磁极间的作用规律判断螺线管的磁极，再利用安培定则判断电流的方向.2. 解：如图所示：解析：由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：分析：结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向。
中考物理电学作图类(家庭电路、电与磁)作图题专项练习(含解析)
中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。
如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。
2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。
3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。
4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。
5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。
6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。
7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。
8．用笔画线代替导线将下列元件连入电路。
9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。
图乙为示意图，请完成接线。
12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。
电和磁生活用电作图专项
电磁及生活用电作图专项1.如下图a~f,请根据图中所给的条件，标出相应的磁场方向4.如图是闭合开关后小磁针静止时的情况,N 、S 极利磁感线的方向。
请标出电源的极，条形磁体的5 .通电螺线管和条形磁铁中间的磁感线的形状如下图，上方有一个小磁针，请标出磁感线的方向以及条形磁铁的N 极和小磁针的N 极。
6 .如下图，根据通电螺线管的磁感线方向，标出电源的a 端极性和小磁针静止时的b 端的磁极。
7 .在图中，开关闭合后磁感线的形状如下图，请标出磁铁A 的磁极和磁感线的方向。
日 第7题图8 .标出小磁针的N 、S 极及磁感线的方向封 第9题图9 .在图中标出磁感线的方向和小磁针的N 极10 .如下图，根据磁感线的方向判断并标出电流表的“+接线柱。
11 .在图中标出通过电螺线管制嬲随∙向，磁极和磁感线第”题图12 .根据磁感线标出下列图中的各磁体的N 、S 极第12题图 13 .请你在图中标出通电螺线管的两极和磁感线的方向第1题图a 第1题图b 第1题图c 第1题图d 第1题图e 第1题图f 2.如下图，开关S 闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位 置处于静止状态，请你根据条形磁铁的极性标出小磁针和螺线管的N 、S 极，并用 “+ 标出电源的正负极。
K 3.如下不糅1小磁时在条形磁体和通电螺线图 ,典的作用下，在图中位 置处于触岸r 请你根据小磁针的指向，在图出标闻条形越名管的电Ye J 负极。
14.如下图，磁铁的N龈l⅛通电螺线管A端间的磁感线分布情况第情随图中标出磁感线方向和通电螺线管中的电流方向.15.如下图，在图中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，小磁针顺时针转动90°后稳定静止，并在图中标出螺旋管A端的极性、磁体B端的极性。
Aβιs1三j∣κ∣第16题图16.如下图，是假茵辔后，小磁针在条形磁体和通电螺旋管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺旋管的南、北极以及电源的正、负。
电与磁安培定则作图题专题

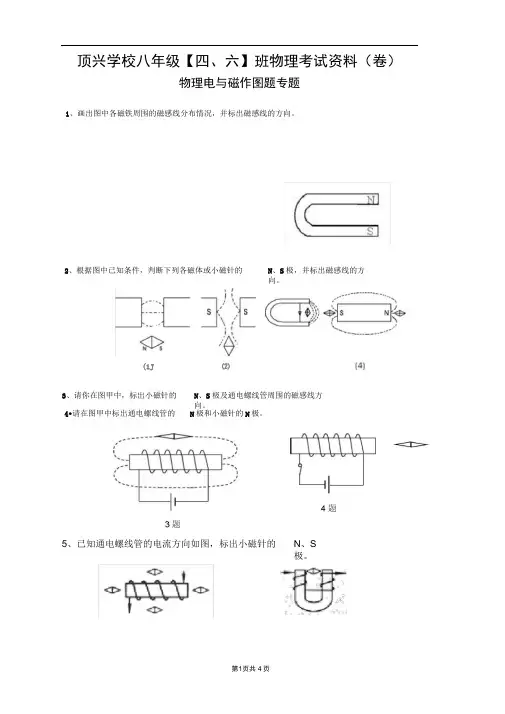

顶兴学校八年级【四、六】班物理考试资料（卷）物理电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况，并标出磁感线的方向。
2、根据图中已知条件，判断下列各磁体或小磁针的N、S极，并标出磁感线的方向。
(1J ⑵3、请你在图甲中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。
4•请在图甲中标出通电螺线管的N极和小磁针的N极。
5、已知通电螺线管的电流方向如图，标出小磁针的N、S极。
6、标出图中各通电螺线管的N极和S极。
7、根据图甲中小磁针静止时的指向，标出通电螺线管的8、在图中标出通电螺线管的N极，并在图中的磁感线上标出箭头。
9 •根据图中小磁针静止时的指向，请标出此时通电螺旋管的极（电流方向）。
9•图中电流表的连接是正确的。
标出通电螺线管旁小磁针的10.有一通电螺线管，电流方向如图甲所示，请分别画出经过N” “ S'极和电源的“ +” “ -”极。
N、S极和电源的正负极。
A点和B点的两条磁感线。
N、S极和电源的“ +crmi-1—ill —*9题图18-5011 •根据图中通电螺线管的N、S极，标出螺线管上导线中的电流方向。
onTZD12、如图所示，两通电螺线管在靠近时相互排斥，请在管中电流的方向及电源的正负极。
(§L13•根据图中给出的条件画出螺线管的绕线。
叫1$I1k TH」B图中标出通电螺线管的N、S极，螺线B14.如图所示，两通电螺线管在靠近时相互排斥，请在B图中①标出螺线管的N、S极②螺线管中电流的方向③电源的正负极15、将图甲中的电磁铁连入你设计的电路中（在虚线框内完成'1申|乙A. 互相吸引靠近B. 互相排斥远离C. 先吸引靠近，后排斥远离D•既不排斥，又不吸引q 厂V ■—1—t1~1■■电涯B2种），要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S,小磁针受力静止时，其N、S极如图所示。
16.S闭合时，两线圈将。
初中物理--磁学作图题专项训练word版(附答案)
磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。
2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。
3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。
4、请你在图中标出电源的“+”、“−”极和小磁针的N极。
5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。
6、如图所示，电磁铁的极性已经标出，请按要求作图。
①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。
7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。
8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。
（2）电源右端的极性（用“+”或“-”表示）。
（3）条形磁体左端的极性（用“N”或“S”表示)。
9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。
10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。
11、标出图中闭合开关后通电螺线管的N极。
12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。
13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。
14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。
15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。
山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练(答案+解析)
山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)《电生磁》作图题专项训练一、作图题1.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极．(电源正极用“+”，负极用“−”表示)2.请在图中标出磁感线的方向和电源的正极。
1/ 183.请根据图中磁感线方向，标出通电螺线管、小磁针的N、S极。
4.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极．5.如图所示，请在图中标出电源的“+”、“−”极，并用箭头标出磁感线的方向。
山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)6.在图中标出磁感线的方向和小磁针的N极。
7.如图所示，根据通电螺线管的电源“+”“−”极，标出磁感线方向和小磁针N极。
8.请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。
3/ 189.在如图所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向。
10.请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出电源的正极．山东省新泰市石莱镇初级中学2019-2020年九年级物理人教版《电生磁》作图题专项训练（答案+解析)11.图中电流表A连接正确(图上“+”、“−”是它的接线柱)，螺线管通电后，能使小磁针在图示位置稳定，请画出螺线管的绕法．12.如图所示，闭合开关，小磁针静止在通电螺线管正下方。
在图中虚线上用箭头标出磁感线方向并标出电源的正极。
13.根据图中通电螺线管的南北极，标出小磁针的N极和电源的“+”极。
5/ 1814.如图所示，根据图中磁感线的方向，标出通电螺线管的N极和电源的“+”极。
15.如图，小磁针静止在通电螺线管的正上方，请在图中标出电源的正、负极和磁感线方向。
16.如图所示，请根据通电螺线管周围磁感线的方向判断电源的“+”、“−”极和小磁针的N极，并在图中标出。
人教版九年级物理全一册第二十章电与磁专题训练 电磁作图
专题训练电磁作图类型一磁感线类作图1.如图1所示是三个磁体相邻磁极间的磁感线分布。
请在图中标出a、b磁体的磁极,以及相邻磁极间的磁感线的方向。
图12.如图2所示,请标出蹄形磁体的N极和S极。
图23.[2019·昆明]请在图3中将小磁针的北极涂黑,并以“N”表示。
图3类型二通电螺线管类作图4.开关S闭合后通电螺线管和条形磁体A之间磁感线的形状如图4所示,请在图中标出三条磁感线的方向和条形磁体A的两个磁极。
图45.根据小磁针静止时所指的方向,在图5中画出通过小磁针中心的一条磁感线,并标出电源的正极。
图56.电磁铁通电后,小磁针静止时的指向如图6所示。
请标出:(1)磁感线的方向。
(2)电源右侧的极性(用“+”或“一”表示)。
(3)静止的小磁针右端的极性。
图67.将一个螺线管AB用单线悬挂起来,如图7所示,闭合开关,最后静止时A端指南、B端指北。
画出螺线管上的导线环绕图示,并在螺线管两端标出N、S极。
图78.根据螺线管外部小磁针静止时的指向,请在图8中标出磁感线的方向,并在括号内标出螺线管内部小磁针的N、S极。
图8类型三电磁铁、电磁继电器类作图9.将图9中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器),使得闭合开关后,小磁针静止时的指向如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。
图910.通常我们把没有铃碗的电铃叫做蜂鸣器。
请用笔画线代替导线,将图10中的元件符号连接在电磁继电器上,组成一个蜂鸣器的电路。
图10答案1.如图所示2.如图所示3.如图所示4.如图所示5.如图所示6.如图所示7.如图所示8.如图所示9.如图所示10.如图所示。
初三物理电生磁试题答案及解析
初三物理电生磁试题答案及解析1.如图所示，小磁针的指向正确的是【答案】C【解析】A．由右手螺旋定则可得，螺线管左侧为N极，因外部磁感线由N极指向S极，故小磁针所在位置磁场向左，小磁针N极应指向左，故A错误，不符合题意；B．由右手螺旋定则可得，螺线管左侧为N极，外部磁感线由N极指向S极，故小磁针所在位置磁感线向右，小磁针N极向右，故B错误，不符合题意；C．由右手螺旋定则可得，螺线管左侧为N极，外部磁感线由N极指向S极，故小磁针所在位置磁感线向右，小磁针N极向右，故C正确，符合题意；D．由右手螺旋定则可得，螺线管左侧为N极，外部磁感线由N极指向S极，故小磁针所在位置磁感线向右，小磁针N极应向右，故D错误，不符合题意．【考点】右手螺旋定则2.（4分）根据图中通电螺旋管的N极，请标出磁感线的方向和小磁针的N极，并在括号内标出电源的正、负极。
【答案】【解析】磁体周围的磁感线是由N极出来，回到S极；磁感线上某点的切线方向表示该点的磁场方向；用右手握住螺线管，四指弯向电流的方向，大拇指所指的那端即为螺线管的N极；电源外部的电流方向是由正极出来回到负极。
综上所述，磁感线的方向、小磁针的N极及电源的正、负极见上图。
【考点】磁感线；安培定则；电流方向3.下列说法中正确的是A．奥斯特实验表明，通电导线周围存在磁场B．电动机把机械能转化为电能C．在电磁感应现象中，电能转化为机械能D．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流【答案】A【解析】奥斯特实验的内容是：当把小磁针平行放在通电直导线的下方时，小磁针会发生偏转，表明通电导线周围存在磁场；电动机把电能转化为机械能；在电磁感应现象中，机械能转化为电能；闭合电路的一部分导体在磁场中切割磁感线时，导体中才会产生感应电流。
故选A【考点】奥斯特实验；磁场对电流的作用；电磁感应4.根据图中通电螺线管的N极，请标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
2020中考物理 专题2.22电与磁作图题(含解析)
2.22 电与磁作图题1．(2019·辽阳)A 、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。
（2）电源右端的极性（用“+”或“﹣”表示）。
（3）电磁铁B 上方小磁针的N 极。
【答案】见解析 【解析】左图中电源上端为正极，根据其电流方向，由安培定则可知，电磁铁A 的左端为N 极，右端为S 极； 根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B 的左端为N 极，右端为S 极； 在磁体外部，磁感线的方向由N 极指向S 极，所以图中磁感线的方向是从右向左； 再根据安培定则可知右图中电源左端为正极，右端为负极； 根据磁极间的作用规律可知小磁针右端为N 极，如图所示。
2．(2019·威海)闭合开关S 后小磁针的状态如图所示（小磁针黑色一端表示N 极），请在图中括号内标出通电螺线管的N 极和电源的“+”极。
【答案】见解析【解析】小磁针静止时N 极指向左，根据异名磁极相互吸引、同名磁极相互排斥，可以确定通电螺线管的（ ）S电源（ ）左端为S 极，右端为N 极；结合图中的线圈绕向和通电螺线管的N 极，利用安培定则可知线圈中的电流方向是从螺旋管的左端流入、右端流出，所以电源的左端为正极，右端为负极。
如下图所示：3. (2019·遂宁)请根据小磁针静止时S 、N 的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。
【答案】【解析】图中小磁针静止时N 极向左，由异名磁极相互吸引可知，通电螺线管的右端是S 极，左端是N 极；磁体周围的磁感线都是从N 极出来回到S 极，则可以判断图中磁感线的方向向右；根据螺线管的磁极和安培定则，可以判断电流从螺线管左端流入，由电流方向可知电源左端为正极，如图所示。
4.（2019·贵港）如图9所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。
电与磁作图题型例析与练习
物体是否具有磁性的判断方法:1.根据磁体的吸铁性判断：若能吸引钢铁、钴、镍，有磁性。
2.根据磁体的指向性判断：悬挂静止时，总是指向地理的南北极，有磁性。
3.根据磁体相互作用规律判断：若排斥，有磁性。
4.根据磁极的磁性最强判断：两端吸引钢铁、钴、镍，中间不能吸引的，有磁性。
例1.根据如图所示，可知下列说法中正确的是(A.甲物体有磁性，乙、丙两物体无磁性。
B .乙物体肯定有磁性，甲、丙两物体没有磁性C .甲、乙、丙三个物体都有磁性D .甲、乙、丙三个物体是否带有磁性无法判断解析：甲、乙两物体两端相互靠近相互排斥，说明甲、乙两物体有磁性，且是同名磁极；乙、丙两物体两端相互靠近相互排斥，说明乙、丙两物体有磁性，且是同名磁极；故选 C.答案：C 归纳总结：知道磁极间的作用规律和磁性的概念(吸引铁、钴、镍等物质的性质)是解决该类型题的关键.专题概述二：磁体周围的磁感线分布1.磁感线用虚线表示，且磁感线之间永不相交2.磁感线的方向与磁场方向、小磁针静止时N指向一致，在磁体外部磁感线的方向从N极到S极。
例2:根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向。
归纳总结：记住磁感线的方向就是小磁针静止时N指向，在磁体外部磁感线的方向从N极到S极，是解本类型题的关键。
专题概述三：右手螺旋定则(安培定则) “三考查”解题方法对某一个通电螺线管而言，螺线管的电流方向、磁场方向、螺线管线圈的绕法是相互制约、彼此联系的，常从以下三个方面进行考查。
1.判断螺线管的极性已知电源的极性，判断螺线管两端极性的方法：(1)标出螺线管上的电流方向；(2)用右手握住螺线管，四指弯向与电流方向一致；(3)大拇指所指的那一端就是该螺线管的N极。
例3:如上右图所示是开关闭合后小磁针静止时的情形，请在图中标出螺线管的解析：由图知螺线管上的电流方向向下(口诀“向下右为N”)，再根据右手螺旋定则可判断螺线管的右端是N极，左端是S极，根据异名磁极相互吸引可判断小磁针的左端是S极，右端是N极。
专题09 电与磁作图的作图-必考作图精解精练
专题09 电与磁作图考点一：标注正负极1．（2019•鄂尔多斯）闭合开关，小磁针静止，请在图中标出电源的“+”“﹣”极，并在磁感线上标出磁场方向。
2．（2019•雅安）在图中，已知静止在通电螺旋管左端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“+”“﹣”号标出电源的正负极。
3．（2019•怀化）如图。
小磁针静止时左端为N极，请在括号内标出电源的“+”、“﹣”极。
4．（2019•通辽）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
5．（2019•新疆）请在图中标出电源的正、负极。
考点二：画磁场方向6．（2019•莱芜区）如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极。
7．（2019•营口）如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：（1）甲通电螺线管的绕法和A点磁感线的方向；（2）乙通电螺线管电源的正、负极。
8．（2019•巴中）根据图所示的通电螺线管，标出磁感线方向和小磁针北极。
9．（2019•贵港）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。
10．（2019•攀枝花）螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。
11．（2019•菏泽）用箭头标出图中通电螺线管在A点产生的磁场方向。
12．（2019•遂宁）请根据小磁针静止时S、N的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。
考点三：标注磁极方向13．（2019•抚顺）如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引，小磁针静止在如图所示位置。
请标出：（1）电源上端的极性（用“+”或“﹣”表示）。
（2）磁感线的方向。
（3）小磁针右端的磁极（用“N”或“S”表示）。
(完整版)磁现象作图题训练
作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性；2．标出图中磁铁的极性及磁感线的方向。
3．小磁针在图中所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。
4、画出下列磁体周围的磁感线的分布。
5．在图上标明小磁针的N、S极。
并画出磁体周围的磁感线。
6。
在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图甲所示。
画出盒内条形磁铁的大致位置,并标明N、S极。
7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置.（1）试在图甲中标出A、B、C三点的磁感线方向；（2)在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极；(3）在图丙中标出小磁针将会发生转动的方向。
8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在A 点画一小磁针，并标出N 极．（注：至少画三根磁感线,且能看出磁极间磁场分布的特点）9。
如图(a ）所示，小磁针处于静止状态,请在图中甲、乙处标出磁极极性（用”或S 表示)并画出磁感线（每个磁极画两条)．10.所示，根据小磁针N 极的指向标出磁体的磁极和磁感线的方向.第二部分 电与磁8。
根据图中所画磁感线的方向，标出通电螺线管的N 、S 极和电源的“+”、“—”极． 9。
在图2中，标出电源的正、负极。
10。
请标出图3中通电螺线管附近小磁针的N 、S 极．11.在图4中标出磁感线的方向和小磁针的N 极。
12.请在图5中标明通电螺线管的N 、S 极以及磁感线的方向13.请根据图6中小磁针静止时的指向,标出通电螺线管中的电流方向。
14。
标出图7中通电螺线管和小磁针的南北极（用“S”和“N"表示)15。
如图8所示，根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极．图2N电源图3图4图5 图6图716.如图9，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。
电与磁画图题
初中物理试卷一、作图题（共20题；共120分）1、如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N、S极及电源的正负极2、将如图中的电磁铁连入你设计的电路中（在虚线方框内完成）．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时N.S如图（提示：可用器材有滑动变阻器.干电池）．3、（2015?广西）如图所示，根据磁感线方向标出电源的“+”、“﹣”极和小磁针的N极．4、（2015?盐城）按照题目要求作图：5、如图所示，根据小磁针的指向在括号内标出电源的正负极．6、按照题目要求作图：（6分）(1)在图甲中根据给出的入射光线AO画出反射光线OB。
(2)请在图乙中把螺口灯泡和开关正确接入家庭电路中。
(3)标出图丙中通电螺线管的小磁针（静止）的南北极（用“S”表示）。
和“N”7、按要求完成下列各图．（1）画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．（2）如图所示，一束光射向一块玻璃砖．画出这束光进入玻璃和离开玻璃后的径迹．（3）当给螺线管通电时，小磁针N极的指向如图所示．试在图中标出螺线管的极性及电流方向．8、按照题目要求作图：(1)在图甲中根据给出的入射光线AO画出反射光线OB。
(2)请在图乙中把螺口灯泡和开关正确接入家庭电路中。
和“N”表示）。
(3)标出图丙中通电螺线管的小磁针（静止）的南北极（用“S”9、如图所示，小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。
10、请将左图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（光线很暗时“光控开关”闭合，有声音时“声控开关”闭合）；请在右图中根据小磁针静止时N极的指向，标出电源的正极，并用箭头标出磁感线的方向。
11、车辆超载是造成高速公路路面结构损坏的一个重要因素．小明为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路．要求车辆超重时，信号灯就发光．请你在图中为他连接好电路．12、如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向，并标出此时小磁针的N、S极13、将图所示的各个元件用笔画线作导线连接成完整的电路，要求：开关闭合后，小磁针在如图所示位置静止，滑动变阻器的滑片P向右移动时电磁铁L磁性加强14、如图所示，图甲是探究电磁感应现象的实验电路，图乙是探究磁场对电流的作用的实验电路，请你在甲、乙两图中的A、B两处填上合适的元件符号﹣”极，条形磁体的N、S 15、（2011?抚顺）如图是闭合开关后小磁针静止时的情况，请标出电源的“+”“极和磁感线的方向．16、（2016?随州）如图，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极．一根条形磁铁用细线悬挂在静止在如图位置．画出电阻丝的绕法并在“U”形管的两端标明磁极．17、（（2016?上海）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18、小磁针静止在磁体旁，如图所示，标出小磁针的N极．19、请按要求作图：。
20--电与磁安培定则-作图题专题
物理电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况，并标出磁感线的方向。
2、根据图中已知条件，判断下列各磁体或小磁针的N、S极，并标出磁感线的方向。
3、请你在图甲中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。
4.请在图甲中标出通电螺线管的N极和小磁针的N极。
、5、已知通电螺线管的电流方向如图，标出小磁针的N、S极。
6、标出图中各通电螺线管的N极和S极。
7、根据图甲中小磁针静止时的指向，标出通电螺线管的“N”“S”极和电源的“+”“-”极。
8、在图中标出通电螺线管的N极，并在图中的磁感线上标出箭头。
电源N S7题38题49．根据图中小磁针静止时的指向，请标出此时通电螺旋管的N 、S 极和电源的“＋”“－”极（电流方向）。
10．根据图中通电螺线管的N 、S 极，标出螺线管上导线中的电流方向。
11、如图所示，两通电螺线管在靠近时相互排斥，请在B 图中标出通电螺线管的N 、S 极，螺线管中电流的方向及电源的正负极。
12.一通电螺线管，电流方向如图甲所示，请分别画出经过A 点和B 点的两条磁感线。
13．根据图中给出的条件画出螺线管的绕线。
14.如图所示，两通电螺线管在靠近时相互排斥，请在B 图中电源N①标出螺线管的N、S极②螺线管中电流的方向③电源的正负极15. 现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。
如图所示，当线圈中的电流从a流向b时，线圈的左端为___________极，此时活塞将向________运动。
16．如图所示，甲乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将A.互相吸引靠近B.互相排斥远离C.先吸引靠近，后排斥远离D.既不排斥，又不吸引17. 请在下图中画出通电螺线管的绕法及磁感线的方向．18. 根据下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
19. 如图所示，为永磁体A和电磁铁B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“-”极。
初中物理：磁作图题
11.在图中，根据通电螺线管的N 、S 极标出磁感线的方向和小磁针的N 、S 极及电源的正、负极．2.如图中画出了小磁针静止时的位置，请标出此时电源的正负极和通电螺线管的N 极3.如图所示，根据通电螺线管的N 、S 极，在图中 分别标出螺线管中的电流方向和小磁针静止时的 N 、S 极。
4.给你一个带铁芯的螺线管、蓄电池、开关、滑 动变阻器，如图5.根据图中通电螺线管的N 、S 极，标出电源的“+” 极和“-”极．6.根据图中所标的磁极画出通电螺线管上的导线.7.如图所示，请根据电流方向，标出通电螺线管的 N 极和S 极.8.如图所示，根据通电螺线管的磁感线方向，标出电源a 端的正负极、小磁针b 端的极性。
9.标出图中通电螺线管的N 极、小磁针的N 极和磁感线的方向．10.在图中，请根据电源的正、负极，标出通电螺旋管的N 、S 极，小磁针的N 极，以及周围磁感线 方向．11.如图中两个螺线管通电后互相排斥，而且电流表的连接正确．请在图中画出螺线管B 的绕法．12.将图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．闭合开关S ，小磁针受力静止时，其N 、S 极如图所示．213.在鱼塘中常设有一个水位报警器电路，当水位尚未达到金属块A 的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A 时红灯亮，表示报警信号。
（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好。
14.根据磁铁旁小磁针静止时所指的方向画出磁感线的方向，标出磁铁的N 、S 极；15.依据图中小磁针静止时N 极的方向和电流方向，画出通电螺线管的绕法。
16.如图所示，标出地球的地磁南北极以及地磁 场磁感线的方向。
17.按照要求串绕螺线管。
18.按照要求串绕螺线管。
19.标出电源的正负极和电流的方向。
20.如图，请把电磁继电器的电路连接完整，要求开关闭合绿灯亮红灯熄。
20电与磁安培定则-作图题专题
物理电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况，并标出磁感线的方向。
2、根据图中已知条件，判断下列各磁体或小磁针的N、S极，并标出磁感线的方向。
3、请你在图甲中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。
4.请在图甲中标出通电螺线管的N极和小磁针的N极。
、5、已知通电螺线管的电流方向如图，标出小磁针的N、S极。
6、标出图中各通电螺线管的N极和S极。
7、根据图甲中小磁针静止时的指向，标出通电螺线管的“N”“S”极和电源的“+”“-”极。
8、在图中标出通电螺线管的N极，并在图中的磁感线上标出箭头。
电源N S7题38题49．根据图中小磁针静止时的指向，请标出此时通电螺旋管的N 、S 极和电源的“＋”“－”极（电流方向）。
10．根据图中通电螺线管的N 、S 极，标出螺线管上导线中的电流方向。
11、如图所示，两通电螺线管在靠近时相互排斥，请在B 图中标出通电螺线管的N 、S 极，螺线管中电流的方向及电源的正负极。
12.一通电螺线管，电流方向如图甲所示，请分别画出经过A 点和B 点的两条磁感线。
13．根据图中给出的条件画出螺线管的绕线。
14.如图所示，两通电螺线管在靠近时相互排斥，请在B 图中电源N①标出螺线管的N、S极②螺线管中电流的方向③电源的正负极15. 现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。
如图所示，当线圈中的电流从a流向b时，线圈的左端为___________极，此时活塞将向________运动。
16．如图所示，甲乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将A.互相吸引靠近B.互相排斥远离C.先吸引靠近，后排斥远离D.既不排斥，又不吸引17. 请在下图中画出通电螺线管的绕法及磁感线的方向．18. 根据下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
19. 如图所示，为永磁体A和电磁铁B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“-”极。
人教版物理九年级全一册 第二十章 第2节 电生磁
人教版物理九年级全一册第二十章第2节电生磁姓名：__________ 班级：__________考号：__________一、选择题（共14题）1、最早发现通电导体周围存在磁场的物理学家是（）A．焦耳B．欧姆C．安培D．奥斯特2、图2的四幅图，通电螺线管的N、S极标注正确的是3、图中小磁针静止时指向错误的是（）4、通电螺线管线圈中的电流方向和螺线管周围磁感线的分布如图所示，其中正确的是（）5、如右图所示，当闭合开关S，且将滑动变阻器的滑片P向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是S极，磁性增强C．a端是N极，磁性增强D．b端是S极，磁性减弱6、如图4所示，当开关S闭合时，通电螺旋管周围的小磁针指向不正确的是A．a B．bC．c D．d7、下列关于电磁现象的说法，正确的是（）A．导体周围存在磁场B．发电机是根据电磁感应现象的原理制成C．电磁铁的磁性强弱与通过的电流强弱有关D．导体在磁场中运动时就会产生感应电流8、 (2019·武汉)如图所示,在“探究通电螺线管外部的磁场分布”的实验中,开关闭合后,下列说法正确的是( )A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端9、开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．a端是通电螺线管的N极，c端是电源负极10、奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动11、在一次实验中，小红连接了如图所示的电路．电磁铁AB正上方放有一小磁针．闭合开关，可能出现的情况是（）A．电磁铁A端为S极B．小磁针极N指向水平向右C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱12、如图5所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至B端指向南，A端指向北D．通电螺线管转动，直至A端指向南，B端指向北13、如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A.C接E，D接FB.C接E，B接FC.A接E，D接FD.A接E，B接F14、图中的两个线圈，套在一根光滑的玻璃管上。
3.1拓展——电与磁作图(原卷版+解析)
常见题型一：磁体、磁场【方法归纳】磁体的磁极：①若一个条形磁体断裂成两段，后来的两段都有两个磁极。
①若两个条形磁体按图乙方式合在一起，组合成一个新磁体，这时中间则不再是磁极。
磁感线的特点：①磁感线并不真实存在，而是人们为了表示空间磁场的分布而想象出来的。
①在磁体周围，磁感线从N极出发回到S极；在磁体内部，磁感线从S极出发回到N极。
①磁感线是封闭曲线，它不会相交。
①磁感线有疏密，磁感线的疏密程度表示磁场的强弱。
①磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致。
常见题型二：电流的磁场【方法归纳】通电螺线管的磁场的特点：①与条形磁体的磁场分布相类似；①有无可以控制：由电流的有无(或说电路的通断)来控制；①磁性强弱可以改变：由电流的大小和线圈的匝数来决定；①磁极可变：磁极与电流的方向和绕线的方向有关。
常见题型三：电磁继电器连线【方法归纳】（1）电磁继电器的实质是由电磁铁控制的开关。
（2）电磁继电器是利用低电压，弱电流电路的通断来间接控制高电压，强电流电路的装置。
（3）分析电磁继电器的工作原理可按如下步骤进行：控制电路工作情况→电磁铁磁性变化→衔铁移动方向→触点接触状况→工作电路工作情况。
【总结】【考查知识】电磁作图常考知识有：利用磁极间的相互作用规律判断磁体的磁极，根据磁感线的分布规律判断磁体的磁极或根据磁体的磁极标磁感线方向，利用安培定则判断通电螺线管的磁极或电流方向或电源正、负极，连接电磁继电器电路。
电磁作图时的“四向同一．．．．”：磁场中某点的磁场方向、磁感线方向、小磁针N极指向、小磁针N极受力方向是同一个方向。
1、如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。
请在图中标出磁极的名称以及小磁针的N极。
2、如图所示，在螺线管旁悬挂一条形磁体。
闭合开关后，条形磁体向左偏。
请在括号内标出：（1）通电螺线管的“N”或“S”极；（2）电源的“+”或“-”极。
3、图中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电生磁》作图题专项训练
一、作图题
1.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如
图中所示位置静止，请在图中括号内标出电源的正、负极
和小磁针的N极．(电源正极用“+”，负极用“−”表示) 2.请在图中标出磁感线的方向和电源的正极。
1 / 5
3.请根据图中磁感线方向，标出通电螺
线管、小磁针的N、S极。
4.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极
和小磁针的N极．
5.如图所示，请在图中标出电源的“+”、“−”极，并用箭头标出磁感线的方向。
6.在图中标出磁感线的方向和小磁针的N极。
7.如图所示，根据通电螺线管的电源“+”“−”极，
标出磁感线方向和小磁针N极。
3 / 5
8.请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。
9.在如图所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁
感线的方向。
10.请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N极，并在括号内标出
电源的正极．
5 / 5。
