桩基大应变检测定义

合集下载

桩基大小应变检测

桩基大小应变检测

桩基大小应变检测小应变检测也称为低应变动力检测,它是相对对大应变动力检测而言的。

大应变检测是用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法,可用于断桩检测,为建筑业构造物下部结构桩基类质量检测术语一是试验可以得出的参考数据不同:大应变(也叫高应变)可以测出工程桩的桩身完整性和承载力,而小应变(也叫低应变)只能测桩身完整性。

二是试验的方法不同。

大应变试桩的基本原理:用重锤冲击壮顶,使桩-土产生足够的相对位移,以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的加速度传感器和安装在重锤上的加速度传感器接收桩和锤的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。

而小应变测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的传播时间、幅值和波形特征,就能判断桩的完整性。

三是检测数量不同。

一般低应变检测要检测全部工程桩,高应变检测的范围是全部工程量的10%随机抽检。

四是概念不同。

低应变法(Low strain integrity testing)采用低能量瞬态或稳态激振方式在桩顶激振,实测桩顶部的速度时程曲线或速度导纳曲线,通过波动理论分析或频域分析,对桩身完整性进行判定的检测方法。

高应变法(High strain dynamic testing )用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

通过小编的总结,相信桩基大小应变两者之前的区别都有一定的了解,希望可以帮助相关人士。

高应变低应变桩基检测

高应变低应变桩基检测

高应变低应变桩基检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条,低应变:采用低能量瞬态或稳态激励方式在桩顶激励,实测桩顶速度时程曲线或速度导纳曲线,通过波动理论分析或频域分析,对桩身完整性进行判断的检测方法。

第2.1.7条,高应变:用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

高大钊版的《土力学与地基基础》关于大小应变的定义大应变:指激励能量足以使桩土之间发生相对位移,使桩产生永久贯入度的动测法小应变:指在激励能量较小,只能激发桩土体系(甚至只有局部)的某种弹性变形,而不能使桩土之间产生相对位移的动测法。

桩达到极限承载力时,即为桩周土达到塑性破坏。

唯有大应变才能使桩产生一定的塑性沉降(贯入度),所测的土阻力才是土的极限阻力;小应变只能测得桩土体系的某些弹性特征值,而土的弹性变形与其强度之间并没有确定的关系。

因此从理论上讲,小应变不能提供确切的单桩极限承载力,只能用于检验桩身质量。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条,单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定:1 施工质量有疑问的桩;2 设计方认为重要的桩;3 局部地质条件出现异常的桩;4 施工工艺不同的桩;5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩;6 除上述规定外,同类型桩宜均匀随机分布。

解释:对于基桩的检测包括单桩承载力及桩身完整性两个部分,这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变:适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5,设计桩身截面宜基本规则。

另外,一维理论要求应力波在桩身中传播时平截面假设成立,所以,对薄壁钢管桩和类似于H型钢桩的异型桩,本方法不适用。

桩基低应变高应变简介

桩基低应变高应变简介

桩基低应变及高应变检测一、定义根据建筑基桩检测技术规范JGJ106-2003第2.1.6条,低应变:采用低能量瞬态或稳态激励方式在桩顶激励,实测桩顶速度时程曲线或速度导纳曲线,通过波动理论分析或频域分析,对桩身完整性进行判断的检测方法。

第2.1.7条,高应变:用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

二、何种桩需要检测建筑基桩检测技术规范JGJ106-2003第3.3.3条,单桩承载力和桩身完整性验收抽样检测的受检桩选择宜符合下列规定:1 施工质量有疑问的桩;2 设计方认为重要的桩;3 局部地质条件出现异常的桩;4 施工工艺不同的桩;5 承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩;6 除上述规定外,同类型桩宜均匀随机分布。

解释:对于基桩的检测包括单桩承载力及桩身完整性两个部分,这两个部分要求检测的数量不同。

三、低应变与高应变适用范围低应变:适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置。

低应变法的理论基础以一维线弹性杆件模型为依据。

因此受检桩的长细比、瞬态激励脉冲有效高频分量的波长与桩的横向尺寸之比均宜大于5,设计桩身截面宜基本规则。

另外,一维理论要求应力波在桩身中传播时平截面假设成立,所以,对薄壁钢管桩和类似于H型钢桩的异型桩,本方法不适用。

本方法对桩身缺陷程度只做定性判定,尽管利用实测曲线拟合法分析能给出定量的结果,但由于桩的尺寸效应、测试系统的幅频相频响应、高频波的弥散、滤波等造成的实测波形畸变,以及桩侧土阻尼、土阻力和桩身阻尼的耦合影响,曲线拟合法还不能达到精确定量的程度。

对于桩身不同类型的缺陷,低应变测试信号中主要反映出桩身阻抗减小的信息,缺陷性质往往较难区分。

例如,混凝土灌注桩出现的缩颈与局部松散、夹泥、空洞等,只凭测试信号就很难区分。

因此,对缺陷类型进行判定,应结合地质、施工情况综合分析,或采取钻芯、声波透射等其他方法。

大应变和小应变的区别

大应变和小应变的区别

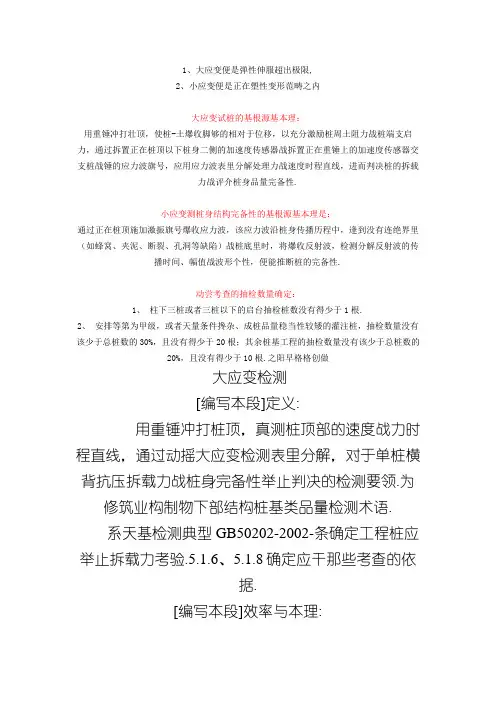

1、大应变便是弹性伸服超出极限,2、小应变便是正在塑性变形范畴之内大应变试桩的基根源基本理:用重锤冲打壮顶,使桩-土爆收脚够的相对于位移,以充分激励桩周土阻力战桩端支启力,通过拆置正在桩顶以下桩身二侧的加速度传感器战拆置正在重锤上的加速度传感器交支桩战锤的应力波旗号,应用应力波表里分解处理力战速度时程直线,进而判决桩的拆载力战评介桩身品量完备性.小应变测桩身结构完备性的基根源基本理是:通过正在桩顶施加激振旗号爆收应力波,该应力波沿桩身传播历程中,逢到没有连绝界里(如蜂窝、夹泥、断裂、孔洞等缺陷)战桩底里时,将爆收反射波,检测分解反射波的传播时间、幅值战波形个性,便能推断桩的完备性.动尝考查的抽检数量确定:1、柱下三桩或者三桩以下的启台抽检桩数没有得少于1根.2、安排等第为甲级,或者天量条件搀杂、成桩品量稳当性较矮的灌注桩,抽检数量没有该少于总桩数的30%,且没有得少于20根;其余桩基工程的抽检数量没有该少于总桩数的20%,且没有得少于10根.之阳早格格创做大应变检测[编写本段]定义:用重锤冲打桩顶,真测桩顶部的速度战力时程直线,通过动摇大应变检测表里分解,对于单桩横背抗压拆载力战桩身完备性举止判决的检测要领.为修筑业构制物下部结构桩基类品量检测术语.系天基检测典型GB50202-2002-条确定工程桩应举止拆载力考验.5.1.6、5.1.8确定应干那些考查的依据.[编写本段]效率与本理:正在修筑工程中,对于百般分歧办法成桩且拆载上部荷载的桩前提的桩所举止的品量检测要领;大应变检测(也喊下应变检测,)的脚段与效率是测出桩的桩身完备性战拆载力.大应变检尝试桩的基根源基本理:用重锤冲打壮顶(睹左图),使桩-土爆收脚够的相对于位移,悬降重锺冲打考查以充分激励桩周土阻力战桩端支启力,通过拆置正在桩顶以下桩身二侧的加速度传感器战拆置正在重锤上的加速度传感器交支桩战锤的应力波旗号,应用应力波表里分解处理力战速度时程直线,进而判决桩的拆载力战评介桩身品量完备性.大应变检测相对于而止有小应变检测,小应变检测桩身结构完备性的基根源基本理是:通过正在桩顶施加激振旗号爆收应力波,该应力波沿桩身传播历程中,逢到没有连绝界里(如蜂窝、夹泥、断裂、孔洞等缺陷)战桩底里时,将爆收反射波,检测分解反射波的传播时间、幅值战波形个性,便能推断桩的完备性.桩基其余的检测要领另有:单桩横背抗压静载考查,单桩横背抗拔静载考查,单桩火仄静载考查,钻芯法,声波透射法.有闭用例:“大应变”战“小应变”二者的辨别:1.考查的要领分歧.大应变需用吊车吊重锤协共(普遍咱们正在现场瞅睹拆个棚子,检测24小时安排,那便是大应变);小应变用仪器协共脚锤敲打即可(弄个仪器正在桩头处敲一下那是小应变).PAX 大应变挨桩分解仪2.检测时间性:大应变需待砼达到安排强度时圆可干,小应变则砼达7天强度时即可干.2.二者得出的检测数据分歧:大应变测出桩的桩身完备性战拆载力.,而小应变(也喊矮应变)则能测桩身完备性.3.大小应变的能量分歧,大应变不妨检测出桩身较深处的缺陷,而小应变只可检测出桩顶部分的缺陷.二者皆是通过挨打桩身,通过返回的旗号的连绝性去推断桩身的资料的连绝性,并以此去推断桩身的品量.桩基检测典型籍一、挖空题(20分,每题2分)1、下应变测桩时,若逢到桩身某截里有缩颈或者断裂,则会爆收上止推伸波;若桩侧某部位上阻力明隐删大,会爆收上止压缩.2、下应变测桩时,应共时正在桩身拆置2只加速度传感器战2只应变传感器.3、正在真测直线拟适时,普遍采与力直线或者速度直线或者上止波直线动做鸿沟条件举止拟合. 4、暂时采与的真测直线拟合法步调中,桩的力教模型为一维连绝杆模型.5、下应变检测桩拆载力时,若采与自由降锤,则锤重宜与桩预估极限拆载力的1.0%-1.5%.6、正在真测直线拟合法时,采用的土的最大弹性变形值Q没有得超出相映桩单元的最大估计位移值.7、下应变动测战矮应变动测的基础辨别正在于:下应变测桩拆载力时应使桩周土加进塑性状态,而矮应变测桩只消有明隐的桩底反射波形出现.8、下应变动测中真测桩身应变值,通过F=ε•E•A变换成力,式中E是桩身资料弹性横量,A为传感器拆置处的桩身截里里积.9、单桩笔直拆载力正在安排估计时应分别按桩身结构强度战天基土对于桩的笔直支启力举止估计,与其小者.10、下应变检桩分解历程中,判别桩身有宽重缺陷战断桩时,β值应≤0.6.二、采用题(20分,每题2分)1. 闭于下应变检测.请对于下列各题采用最符合的问案(假设桩的少度适中).(12分)(1)桩顶的最大冲打加速度范畴是.A.(50~500)m/s2;B.(500~5000)m/s2;C.(5000~50000)m/s2.(2)桩顶的最大量面疏通速度范畴是.A.(0.1~0.4)m/s;B.(0.4~0.8)m/s;C.(0.8~5.0)m/s.(3)桩身的最大压应变范畴是. A.1.0×10-6~1.5×10-5; B.1.5×10-5~1.5×10-4;C. 1.5×10-4~1.0×10-3(4)桩顶的最大动位移范畴是. A.(2~6)mm B.(6~8)mm;C.(18~50)mm.(5)正在桩顶下对于称拆置的加速度传感器战对于称拆置的工具式力传感器对于锤打偏偏心的敏感程度是.A.加速度旗号对于偏偏心最敏感;B.力旗号对于偏偏心最敏感;C.加速度战力旗号对于偏偏心共样敏感. (6)二根资料战阻抗相共的弹性杆,短杆少度为L1,少杆少度为L2,且L2>>L1.短杆以速度V0碰打处于停止状态的少杆.则正在少杆中传播的压力脉冲波少为.A.L1;B.2L1;C.L2;D2L2.1、有一砼桩,分别采与下应变、矮应变战超声波三种要领举止检测,其中以 A 测出的桩身波速最小.2、下应变测桩时,时常使用桩身完备性系数β值判别桩身品量,那里β的物理意思是 C .A.传感器拆置截里与被测截里的里积比;B.上部完备截里与被测截里阻抗比;C.被测截里与上部完备截里的阻抗比.3、下应变测桩时得出一组力——时间直线战一组速度——时间直线,那里的速度是指 C .4、有一根预制砼桩,采与锤打法动工,桩尖需脱透一稀真砂层加进硬粘土层,正在脱透的一瞬间桩身会出现: A5、CASE法分分解桩拆载力时,下列的C种桩型较为符合.6、下应变测桩时,若测出的力一时间直线出现下频振荡波,那证明 B .7、真测直线拟合法得出的某根桩的拆载力称为 C .8、下应变测桩时得出的“传播到桩身的锤打能量是指C .9、下应变检测时必须正在桩身共一截里处,拆置二只加速度传感器战二个应变传感器,且应付于称安插,其主要脚段是. BA、预防其中一只传感器益坏,而支集没有到数据B、减小偏偏心锤打的效率C、预防单只传感器处,果桩身品量而效率截止10、对于一根桩端处正在粘土层中的摩揩桩,当桩顶受到锤打的冲打后,则 B .A.桩端附近桩身锤打压力大于桩顶处;B.桩端处的锤打压应力小于桩顶处;C.桩端与桩顶处应力相等.三、利害题(精确的挨“√”,过得的挨“×”).(20分)(1)下应变考查战横背抗压静载考查一般,理当央供最大锤打力超出单桩拆载力个性值的2倍.()(2)战矮应变反射波一般,凯法令桩身完备性系数β的估计属杂理*式,纵然对于等截里匀称桩也需对于土阻力举止假定,果此估计截止也为估算值.()(3)环型应变式力传感器拆置必须紧揭于桩侧表面.()(4)桩顶背下的最大动位移战背下的最大量面疏通速度正在时间上是对于应的.()(5)一根真足自由的半无限少等阻抗杆,一端施加轴背冲打后,正在任性时刻战部位,上止波恒等于整.()(6)下应变传感器的矮频个性与下频个性共样要害.()(7)对于尝试波形的精确性判读比真测直线拟合法更要害.()(8)一根少度为20m的灌注桩,动测桩顶最大动位移为,残存重降(贯进度)为.真测直线拟适时可与各单元土模型的最大弹性位移值(sq)为3.0~.()(9)桩顶锤打力是通过测面处环型应变式力传感器直交测定的.()(10)当锤打没有存留偏偏心时,桩头被挨烂多数是由于推应力过大制成的.()(11)预制桩交头存留漏洞,则按下应变真测速度波形的峰-峰值决定的一维桩身波速偏偏矮.()(12)正在《修筑基桩检测技能典型》JGJ106中,确定下应变法没有克没有及检测嵌岩桩的拆载力.()1、CASE法把桩视为一维弹性杆件. (√)2、CASE阻僧系数JC值与桩端土颗粒大小有闭,颗粒越大,则JC值也越大. (×)3、正在下应变直线拟合法分解后,可分别得出桩的侧阻力战端阻力,此时的侧阻力可动做该桩的上拔拆载力. (×)4、由真测直线拟合法得到的桩贯进度应与考查时真测的贯进度基础普遍. (√)5、普遍天道,矮应变能测出桩的深部缺陷,而下应变只可测出桩的浅部缺陷. (×)6、当真测的力波战速度波峰值出进较大时,应最先使二个峰值安排正在重合位子. (×)7、下应变检测拆载力时,支集的波形中应有明隐的桩端反射波出现.(√)8、采与真测直线拟合法时,只消拟合得出的直线与相映真测直线符合,则拟合得出的拆载力值应是唯一的. (×)9、正在直线拟适时,若拟合得出的力——时间直线正在2L/C附近出现下频振荡,则证明拟合给定的阻僧系数偏偏小(或者桩的总土阻力偏偏下).(√)10、为包管拟合分解所需的数据,直线采样少度(F—t直线战v—t直线)应从传感器受到冲打旗号to时起,到to+2L/c时止.(×)四、问问题(共30分,每题10分)2. 下应变考查采与锤矮打准则的脚段是什么?(4分)3. 若排除锤打偏偏心、桩头启裂等果素,确定混凝土桩下应变真测的力战速度直线第一峰比率仄衡情况没有克没有及举止安排的缘由是什么?(4分)4. 某根桩桩少L=60m,桩身波速等于c=4000m/s.下应变考查时采样频次为20kHz,采样面数为1024,荷载降下沿宽度为2ms.问采与波形拟合法分解拆载力时有何问题?(4分)5. 某一根桩的矮应变尝试波形反映出缺陷很明隐,但是下应变尝试波形反映出的缺陷程度较沉微,问那根桩的桩身存留何种缺陷?(4分)6. 请指出图7(a)、图7(b)战图7(c)三个下应变真测波形各自反映出的桩的拆载性状.三个波形中哪个(或者哪几个)波形适用于《修筑基桩检测技能典型》JGJ106第9.4.9条给出的凯法令公式(又称RSP法)估计拆载力.如果没有适用RSP法,您认为更符合采与凯司的哪种子要领?(6分)7. 按图7(a)、图7(b)战图7(c)三个波形分别大略证明:采与波形拟合法决定拆载力时,哪一大概时间段的直线拟合品量最为要害(注:可用“2L/c往日”、“2L/c以去”、“2L/c附近”等词汇证明而没有给出时间范畴)?(6分)8. 用应力波表里阐明少度适中的混凝土预制桩挨桩时桩身破坏的本果及破坏出现的大概部位.(6分)9、怎么样判决下应变测桩所支集的力战速度波形的劣劣?。

大应变检测小应变检测

大应变检测小应变检测

大应变检测小应变检测定义:用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动大应变检测理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

为建筑业构造物下部结构桩基类质量检测术语。

系地基检测规范GB50202-2002-5.1.5条规定工程桩应进行承载力检验。

5.1.6、5.1.8规定应做那些试验的依据。

编辑本段作用与原理:在建筑工程中,对各种不同方式成桩且承载上部荷载的桩基础的桩所进行的质量检测方法;大应变检测(也叫高应变检测,)的目的与作用是测出桩的桩身完整性和承载力。

大应变检测试桩的基本原理:用重锤冲击壮顶(见右图),使桩-土产生足够的相对位移,悬落重锺冲击试验以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的加速度传感器和安装在重锤上的加速度传感器接收桩和锤的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。

大应变检测相对而言有小应变检测,小应变检测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的传播时间、幅值和波形特征,就能判断桩的完整性。

桩基其他的检测方法还有:单桩竖向抗压静载试验,单桩竖向抗拔静载试验,单桩水平静载试验,钻芯法,声波透射法。

有关用例:"大应变"和"小应变"两者的区别:1.试验的方法不同。

大应变需用吊车吊重锤配合(一般我们在现场看见搭个棚子,检测24小时左右,那就是大应变);小应变用仪器配合手锤敲击即可(弄个仪器在桩头处敲一下那是小应变).PAX 大应变打桩分析仪2.检测时间性:大应变需待砼达到设计强度时方可做,小应变则砼达7天强度时便可做.2.两者得出的检测数据不同:大应变测出桩的桩身完整性和承载力.,而小应变(也叫低应变)则能测桩身完整性。

大小应变实验方法

大小应变实验方法

大应变就是弹性屈服超过极限,小应变就是在塑性变形范围之内的大、小应变检测——桩基质量检测方法2007年10月16日星期二 19:09“大应变”和“小应变”两者的区别:一是试验可以得出的参考数据不同:大应变(也叫高应变)可以测出工程桩的桩身完整性和承载力,而小应变(也叫低应变)只能测桩身完整性。

二是试验的方法不同。

大应变试桩的基本原理:用重锤冲击壮顶,使桩-土产生足够的相对位移,以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的加速度传感器和安装在重锤上的加速度传感器接收桩和锤的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。

而小应变测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的传播时间、幅值和波形特征,就能判断桩的完整性。

大应变不是最可靠的检测竖向承载力方法,要准的话还是要静载;一个大应变有适用范围,二是要有地区经验,如果你这个大应变试验符合这两个条件,那就补桩吧。

不符合的话,桩基检测规范里提到对大应变结果有疑虑或需要验证其结果时时宜进行静载试验12000Kn极限承载力一般是大直径嵌岩桩,大直径扩底桩或Q-S曲线具缓变性特征的大直径桩都不宜采用高应变法检测竖向承载力。

桩基低应变动力检测是什么?桩基低应变动力检测主要以低应变要测量桩身的刚度,然后再根据刚度换算桩身的强度。

主要目的还是检测桩身砼强度,再根据桩身砼强度换算桩本身的承载力什么是桩基静载试验一、前言桩基静载试验是一项方法成立,理论上无可争议的桩基检测技术。

在确定单桩极限承载力方面,它是目前最为准确、可靠的检验方法,判定某种动载检验方法是否成熟,均以静载试验成果的对比误差大小为依据。

因此,每种地基基础设计处理规范都把单桩静载试验列入首要位置。

一般情况下,桩基静载试验的成果数据,如单桩承载力、沉降量等均认为是准确、可靠的,这已为无数的工程实例证明。

《基桩高应变法检测》课件

《基桩高应变法检测》课件

基桩高应变法检测的重要性
提高工程质量
通过基桩高应变法检测,可以及时发现基桩的缺陷和问题,采取相应措施进行加固或修复 ,提高工程质量。
保障安全
基桩是各类工程的基础结构,其承载力和完整性直接关系到整个工程的安全性。通过基桩 高应变法检测,可以确保基桩的安全性和稳定性,防止因基桩问题导致的工程事故。
节约成本
常用的信号处理技术包括快速傅 里叶变换(FFT)、小波变换、 时频分析等,这些技术能够提供 对信号更深入的理解和分析。
Part
03
基桩高应变法检测设备与操作
基桩高应变法检测的设备介绍
基桩高应变法检测设备包括传 感器、数据采集系统、锤击设 备等。
传感器用于采集桩身的应变和 加速度信号,数据采集系统负 责信号的放大、滤波和模数转 换。
基桩高应变法检测的物理原理基于波动理论和动力学理论,通过建立数学模型来描 述基桩的振动响应。
基桩高应变法检测的数学模型
基桩高应变法检测的数学模型基 于波动方程和动力学方程,通过 求解这些方程来预测基桩的振动
响应。
波动方程描述了波动在基桩中的 传播和衰减,而动力学方程描述 了基桩在冲击荷载下的动态响应
THANKS
感谢您的观看
基桩高应变法检测的未来展望
广泛应用
随着基础设施建设的不断发展和 人们对工程质量要求的提高,基 桩高应变法检测将得到更广泛的
应用。
技术创新
未来将不断涌现新的技术创新,推 动基桩高应变法检测技术的持续发 展和进步。
国际化发展
随着国际交流和合作的加强,基桩 高应变法检测技术将得到更广泛的 认可和应用,推动其国际化发展。
智能化技术应用
随着人工智能和机器学习的发展,基 桩高应变法检测将更加智能化,能够 自动识别和判断桩基的完整性。

基桩动力检测高应变检测技术基本原理

基桩动力检测高应变检测技术基本原理
图4.3 现场实测波形
如图4.4所示,当速度波幅值突然增加且力值突然减小时(图中ta时刻),说明
图4.4 桩身缺损诊断
传感器接收到了一拉力回波,根据收到拉力回波的时刻就可以估计出该回波产生的位置,即桩身缺损使声阻抗变小的位置,缺陷的损坏程度用损坏截面的声阻抗值Z2与正常截面的场阻抗值Z1的比值β来描述,β通常称为桩身截面的完整性指标:
Capwapc分析方法的思路是根据实测的应力的速度曲线中,选一条曲线进行相应的波动计算,将求得的另一条计算曲线与实测曲线相比较拟合。也可以通过应力和速度曲线求解上行波和下行波相拟合进行,即从上行波曲线(或下行波曲线)出发,对各种参数进行设定,计算出下行波(或上行波)曲线,把计算结果和相应的实测曲线进行比较,根据对比的差值,自动修改数学模型,再进行下一次的计算拟合,如此把复进行,直至达到拟合效果满意(拟合指数Match Quality<10)为止,才能最终确定符合实际桩土体系的各种参数,但必须指出最终设定的各种参数应基本符合桩周土的分布规律。可见这种算法是以实测值作为客观标准来反演桩土参数。经过多次拟合,最终得到桩身剖面形状、土参数分布(如土阻沿桩身分布)和根据桩土参数进行静力分析模拟出的静荷载一沉降曲线。此外,由于求解是对整个波动过程进行的,因而还能给出桩身任一深度处的动力学和运动学参量随时间的变化,应该注意到:参数选取是否合理与分析人员素质与经验的丰富程度有很大关系,所得拟合效果因人而异。因此,尽管拟合法的标准唯一,但实际上解并非唯一,只可能将不同的解控制在一定的变异范围内。
也可表达为F=ZV
Z为桩的阻抗(单位为N·S/m)
E为桩的弹性摸量(单位为N/m2)
A为桩的横截面积(单位为m2)
为桩的质量密度(单位为Kg/m3)
(五)应力波的反射与透射

大应变”和“小应变”两者的区别

大应变”和“小应变”两者的区别

个人收集整理-ZQ
“大应变”和“小应变”两者地区别:
.试验地方法不同.大应变需用吊车吊重锤配合(一般我们在现场看见搭个棚子,检测小时左右,那就是大应变);小应变用仪器配合手锤敲击即可(弄个仪器在桩头处敲一下那是小应变) 大应变打桩分析仪
.检测时间性:大应变需待砼达到设计强度时方可做,小应变则砼达天强度时便可做.
.两者得出地检测数据不同:大应变测出桩地桩身完整性和承载力.,而小应变(也叫低应变)则能测桩身完整性.
.大小应变地能量不同,大应变可以检测出桩身较深处地缺陷,而小应变只能检测出桩顶部分地缺陷.二者都是通过打击桩身,通过返回地信号地连续性来判断桩身地材料地连续性,并以此来判断桩身地质量.
桩基检测规范籍
1 / 1。

桩基静载与大小应变.doc

桩基静载与大小应变.doc

桩基静载与大小应变桩基静载与大小应变?以下带来关于桩基静载与大小应变的介绍,相关内容供以参考。

1、桩基静载试验桩基静载试验是一项方法成立,理论上无可争议的桩基检测技术。

在确定单桩极限承载力方面,它是目前最为准确、可靠的检验方法,判定某种动载检验方法是否成熟,均以静载试验成果的对比误差大小为依据。

因此,每种地基基础设计处理规范都把单桩静载试验列入首要位置。

一般情况下,桩基静载试验的成果数据,如单桩承载力、沉降量等均认为是准确、可靠的,这已为无数的工程实例证明。

2、大小应变大小应变,专业名称是高应变动测法和低应变动测法。

高应变动测法用重锤激振,使桩产生大贯入度。

由于作用力和应变量越接近于桩的实际受力状态(贯入度≥1.5mm),桩土体系的相互作用越能得到实现,所以,用高应变动测法即可检测桩的极限承载力,又可检测桩身的完整性。

低应变动测法如机械阻抗法、水电效应法等主要用于检测桩的完整性检测,间接地推算工程桩的允许承载力。

在测试过程中,要求土的应力-应变关系保持在线性变形阶段内。

具体的应用情况视规范规定确定。

根据《JGJ 94—2008 建筑桩基础技术规范》有下列情况之一的桩基工程,可采用高应变动测法对工程桩单桩竖向承载力进行检测:1、除本规范第9.4.3 条规定条件外的桩基;2、设计等级为甲、乙级的建筑桩基静载试验检测的辅助检测。

桩身质量除对预留混凝土试件进行强度等级检验外,尚应进行现场检测。

检测方法可采用可靠的动测法,对于大直径桩还可采取钻芯法、声波透射法;检测数量可根据现行行业标准《建筑基桩检测技术规范》JGJ 106 确定。

对专用抗拔桩和对水平承载力有特殊要求的桩基工程,应进行单桩抗拔静载试验和水平静载试验检测。

以上是下面为建筑人士收集整理的关于“桩基静载与大小应变”等建筑相关的知识可以登入建设通进行查询。

桩基常用六种检测方法及适用的桩基础类型

桩基常用六种检测方法及适用的桩基础类型

桩基常用六种检测方法及适用的桩基础类型桩基是结构的主要承重部分,其质量直接关系到结构的适用安全性及长久性。

然而桩基是隐蔽工程,其质量的评价、判定必须通过专业的检测手段。

桩基础检测方法桩基工程分类繁多。

一般按承载力分为摩擦桩、端承桩、摩擦端承桩。

桩基检测技术从80年代末的只使用声波透射法抽检发展到目前的低应变、声波透射法、静荷载、钻孔取芯、高应变等综合全面普查。

一、低应变检测方法1.1 基本原理低应变检测法是使用小锤敲击桩顶,通过粘接在桩顶的传感器接收来自桩中的应力波信号,采用应力波理论来研究桩土体系的动态响应,反演分析实测速度信号,频率信号,从而获得桩的完整性。

1.2. 检测目的(1) 检测桩身缺陷及扩颈位置。

根据波形特点无法判定缺陷性质,无论是缩颈、夹泥、混凝土离析或断桩等缺陷的反射波并无大差别,要判定缺陷性质只有对施工工艺、施工记录、地质报告以及某种桩型容易出现的质量问题非常熟悉,并结合个人工程经验进行大概的估计,估计是否准确只有通过开挖或钻芯验证。

(2) 判定桩身完整性类别。

所谓完整性类别就是缺陷的程度,缺陷占桩截面多大比例,会不会影响桩身结构承载力的正常发挥,但是目前缺陷程度只能定性判断,还不能定量判断。

1.3 适用范围(1) 低应变检测法适用于混凝土桩的桩身完整性判定,如灌注桩、预制桩、预应力管桩、水泥粉煤灰碎石桩等。

(2) 低应变检测法过程检测中,由于桩侧土的摩阻力、桩身材料阻尼和桩身截面阻抗变化等因素影响,应力波传播过程,其能力和幅值将逐渐衰减,往往应力波尚未传到桩底,其能量已完全衰减,致使检测不到桩底反射信号,无法判定整根桩的完整性。

根据实测经验,可测桩长限制在50m以内,桩基直径限制在1.8m之内较合适。

1.4 优缺点分析低应变检测法检测简便,且检测速度较快。

一根桩检测费用约60元。

低应变检测二、声波透测法2.1 基本原理及检测目的声波透测法是在灌注桩基混凝土前,在桩内预埋若干根声测管,作为超声脉冲发射与接收探头的通道,用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数,然后对这些测值采用各种特定的数值判据或形象判断,进行处理后,给出桩身缺陷及其位置,判定桩身完整性类别。

大应变

大应变

CFG桩复合地基是在碎石桩加固地基法的基础上发展起来的一种地基处理技术。

由于CFG桩改善了碎石桩的刚性,使其不仅能很好地发挥全桩的侧阻作用,同时也能很好地发挥其端阻作用。

因此,得以广泛采用,并取得良好的经济和社会效益。

为进一步保证CFG桩复合地基的施工质量,应控制好以下几个问题。

一、选用合理的施工机械设备。

CFG桩多用振动沉管机施工,也可用螺旋钻机。

而选用哪一类成桩机和什么型号,要视工程的具体情况而定。

对北方大多数地区存在的夹有硬土层地质条件的地区,单纯使用振动沉管机施工,会造成对已打桩形成较大的振动,从而导致桩体被震裂或震断。

对于灵敏度和密实度较高的土,振动会造成土的结构强度破坏,密实度减小,引起承载力下降。

故不能简单使用振动沉管机。

此时宜采用螺旋钻预引孔,然后再用振动沉管机制桩。

这样的设备组合避免了已打桩被震坏或扰动桩间土导致桩间土的结构破坏而引起复合地基的强度降低。

所以,在施工准备阶段,必须详细了解地质情况,从而合理地选用施工机械。

这是确保CFG 桩复合地基质量的有效途径。

二、深入了解地质情况,采用合理的施工工艺。

在施工过程中,成桩的施工工艺对CFG桩复合地基的质量至关重要,不合理的施工工艺将造成重大的质量问题,甚至导致质量事故,而要选择确定合理的施工工艺必须深入了解地质情况。

只有在深入了解地质情况的基础上,才能确定合理的施工工艺,并在施工过程中加强监测,根据具体情况,控制施工工艺,发现特殊情况,做出具体的改变。

1、在饱和软土中成桩,桩机的振动力较小,但当采用连打作业时,由于饱和软土的特性,新打桩将挤压已打桩,形成椭圆或不规则形态,产生严重的缩颈和断桩。

此时,应采用隔桩跳打施工方案。

而在饱和的松散粉土中施工,由于松散粉土振密效果好,先打桩施工完后,土体密度会有显著增加。

而且,打的桩越多,土的密度越大。

在补打新桩时,一是加大了沉管难度,二是非常容易造成已打桩断桩,此时,隔桩跳打亦不宜采用。

当满堂布桩时,不宜从四周转向内推进施工,宜从中心向外推进施工,或从一边向另一边推进施工。

桩基高应变法检测

桩基高应变法检测

桩基高应变法检测桩基高应变法检测是一种常用的地基工程质量检测方法,通过测量桩基在施工和使用过程中的应变情况,来评估桩基的稳定性和承载能力。

本文将介绍桩基高应变法检测的原理、步骤和应用。

一、原理桩基高应变法检测是基于桩身应变与桩身受力之间的关系进行分析的。

当桩基受到外力作用时,桩身会发生应变,通过测量桩身上的应变变化,可以推断桩基的受力情况。

桩基高应变法检测主要依赖于高精度应变计和数据采集系统,通过对桩身上的应变进行实时监测和记录,来获取桩基的受力信息。

二、步骤桩基高应变法检测通常包括以下几个步骤:1. 安装应变计:在桩身上选择一定数量的应变计点位,将应变计粘贴或固定在桩身表面,并连接到数据采集系统。

2. 数据采集:启动数据采集系统,实时监测桩身上的应变变化,并将数据记录下来。

数据采集系统可以通过有线或无线方式与应变计进行连接,以便实时传输数据。

3. 外力施加:在进行检测时,需要施加一定的外力于桩基上,常用的方法包括静载试验、动载试验等。

外力的施加应符合设计要求,并在监测过程中逐渐增加,以获取不同荷载下的应变数据。

4. 数据分析:通过对采集到的应变数据进行分析,可以得到桩基在不同荷载下的应变变化曲线。

根据应变曲线的特征,可以评估桩基的稳定性和承载能力。

三、应用桩基高应变法检测在地基工程中具有广泛的应用价值。

主要应用于以下几个方面:1. 桩基质量评估:通过对桩基的应变变化进行监测和分析,可以评估桩基的质量状况,判断桩身是否存在缺陷或损伤。

2. 承载能力评估:桩基高应变法检测可以提供桩基在不同荷载下的应变数据,通过分析这些数据,可以评估桩基的承载能力,为工程设计提供依据。

3. 施工质量控制:在桩基施工过程中,通过实时监测桩身上的应变变化,可以及时发现施工质量问题,并采取相应的措施进行调整和修正。

4. 桩基安全监测:对于已经使用的桩基,通过定期进行高应变法检测,可以监测桩基的变形和应变情况,及时发现潜在的安全隐患。

大应变桩基与载荷的检测数量

大应变桩基与载荷的检测数量

大应变桩基与载荷的检测数量摘要:1.大应变桩基检测的定义和目的2.桩基检测的重要性3.大应变桩基检测与载荷检测的关系4.大应变桩基检测的检测数量规定5.桩基检测的费用计算正文:一、大应变桩基检测的定义和目的大应变桩基检测是一种对桩基承载力和桩身完整性进行判定的检测方法。

通过重锤冲击桩顶,实测桩顶部的速度和力时程曲线,然后通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定。

这种方法主要用于建筑业构造物下部结构的桩基类质量检测。

二、桩基检测的重要性桩基是建筑物承重的基础,其质量直接影响到建筑物的安全和稳定。

因此,对桩基进行质量检测是非常重要的。

通过桩基检测,可以发现桩基的潜在问题,及时采取措施进行修复或更换,确保建筑物的安全和稳定。

三、大应变桩基检测与载荷检测的关系大应变桩基检测和载荷检测都是桩基质量检测的重要方法。

大应变桩基检测主要针对桩基的承载力和桩身完整性进行检测,而载荷检测则是通过模拟建筑物的荷载,检测桩基在荷载作用下的反应,从而评估桩基的承载能力。

这两种方法各有侧重,但又相互补充,共同确保桩基的质量和安全。

四、大应变桩基检测的检测数量规定根据《建筑基桩检测技术规范》JGJ106-2014、《公路工程基桩动测技术规程》JTG/T F81-01-2004 和《铁路工程基桩检测技术规程》TB10218-2008 等规范,大应变桩基检测的检测数量应按照设计图纸的要求进行。

如果没有设计图纸的要求,则应按照规范的要求进行。

具体检测数量需要根据工程实际情况和设计要求来确定。

五、桩基检测的费用计算桩基检测的费用一般参考《工程勘察设计收费管理规定》(计价格[2002]10 号) 进行计算。

费用的计算需要考虑检测项目的具体内容、检测数量、检测方法、设备投入、人员成本等因素。

大应变桩基与载荷的检测数量

大应变桩基与载荷的检测数量

大应变桩基与载荷的检测数量1. 引言大应变桩基与载荷的检测数量是在土木工程领域中一个重要的研究课题。

随着城市化进程的加速和建筑结构的不断发展,大应变桩基的使用越来越广泛。

因此,了解大应变桩基与载荷之间的关系对于确保工程质量和安全至关重要。

本文将介绍大应变桩基与载荷的检测数量相关的背景知识、检测方法和数量计算。

2. 背景知识2.1 大应变桩基大应变桩基是一种常用于土木工程中的基础结构。

它的主要作用是通过承载土体的重量来分散荷载,并将其传递到更深的地层,以确保建筑物的稳定性和安全性。

大应变桩基通常由钢筋混凝土构成,具有较大的抗压和抗拉强度。

2.2 载荷载荷是指施加在大应变桩基上的力或重量,包括静载荷和动载荷。

静载荷是指施加在大应变桩基上的恒定力或重量,如建筑物的自重。

动载荷是指施加在大应变桩基上的变化力或重量,如风荷载、地震荷载等。

3. 检测方法3.1 大应变桩基的检测方法大应变桩基的检测方法主要包括静载试验和动力试验。

静载试验是通过在大应变桩基上施加静载荷,然后测量桩身的变形和应变来评估桩基的承载性能。

动力试验是通过在大应变桩基上施加动态载荷,然后测量桩身的振动响应来评估桩基的动力特性。

3.2 载荷的检测方法载荷的检测方法主要包括静载试验和动态监测。

静载试验是通过在大应变桩基上施加静载荷,然后使用传感器或测力仪器测量桩顶或桩身的反应力来确定载荷大小。

动态监测是通过在大应变桩基上安装加速度计或其他振动传感器,实时监测桩身的振动特性来评估载荷的大小和变化。

4. 检测数量计算4.1 大应变桩基的检测数量计算大应变桩基的检测数量计算需要考虑多个因素,包括工程规模、桩基类型、设计要求等。

一般来说,大型工程需要进行更多的检测数量,以确保工程的稳定性和安全性。

同时,桩基类型的不同也会影响检测数量的计算,例如,钻孔灌注桩需要更多的检测数量。

4.2 载荷的检测数量计算载荷的检测数量计算也需要考虑多个因素,包括工程规模、设计要求和安全系数等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

桩基大应变检测定义
定义:
用重锤冲击桩顶,实测桩顶部的速度和力时程曲线,通过波动理论分析,对单桩竖向抗压承载力和桩身完整性进行判定的检测方法。

为建筑业构造物下部结构桩基类质量检测术语。

系地基检测规范GB50202-2002-5.1.5条规定工程桩应进行承载力检验。

5.1.6、5.1.8规定应做那些试验的依据。

作用与原理:
在建筑工程中,对各种不同方式成桩且承载上部荷载的桩基础的桩所进行的质量检测方法;大应变检测(也叫高应变检测,)的目的与作用是测出桩的桩身完整性和承载力。

大应变检测试桩的基本原理:用重锤冲击壮顶(见下图),使桩-土产生足够的相对位移,
悬落重锺冲击试验
以充分激发桩周土阻力和桩端支承力,通过安装在桩顶以下桩身两侧的加速度传感器和安装在重锤上的加速度传感器接收桩和锤的应力波信号,应用应力波理论分析处理力和速度时程曲线,从而判定桩的承载力和评价桩身质量完整性。

大应变检测相对而言有小应变检测,小应变检测桩身结构完整性的基本原理是:通过在桩顶施加激振信号产生应力波,该应力波沿桩身传播过程中,遇到不连续界
面(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时,将产生反射波,检测分析反射波的传播时间、幅值和波形特征,就能判断桩的完整性。

桩基其他的检测方法还有:单桩竖向抗压静载试验,单桩竖向抗拔静载试验,单桩水平静载试验,钻芯法,声波透射法。

有关用例:
“大应变”和“小应变”两者的区别:
1.试验的方法不同。

大应变需用吊车吊重锤配合(一般我们在现场看见搭个棚子,检测24小时左右,那就是大应变);小应变用仪器配合手锤敲击即可(弄个仪器在桩头处敲一下那是小应变).
PAX 大应变打桩分析仪
2.检测时间性:大应变需待砼达到设计强度时方可做,小应变则砼达7天强度时便可做.
2.两者得出的检测数据不同:大应变测出桩的桩身完整性和承载力.,而小应变(也叫低应变)则能测桩身完整性。

3.大小应变的能量不同,大应变可以检测出桩身较深处的缺陷,而小应变只能检测出桩顶部分的缺陷。

二者都是通过打击桩身,通过返回的信号的连续性来判断桩身的材料的连续性,并以此来判断桩身的质量。
