UTRAN和CDMA 2000无线接入网体系结构分析
CDMA2000无线接入网络设计优化

CDMA2000无线接入网络设计优化CDMA2000是一种数字无线通信技术,广泛应用于第三代(3G)移动通信系统中,具有高容量、高速率和高质量的优点。
在设计CDMA2000无线接入网络时,优化是一个重要的方面,可以提高网络性能和用户体验。
下面将对CDMA2000无线接入网络的设计优化进行详细讨论。
首先,在CDMA2000无线接入网络的设计中,合理规划和优化系统参数是非常关键的。
系统参数的选择直接影响到网络的容量、覆盖范围和数据传输速率。
网络规划师需要考虑以下因素:基站密度、移动台移动速度、信道资源分配策略、功率控制策略等。
通过对这些参数的优化配置,可以提高网络的容量和覆盖范围,以及降低干扰和误码率。
其次,在CDMA2000无线接入网络中,智能天线技术可以被应用于优化网络性能。
智能天线能够实时监测和调整天线的功率和方向,以最大化信号质量和覆盖范围。
智能天线技术可以通过动态波束赋形和波束跟踪,将信号能量集中在用户需要的区域,减少干扰和提高系统容量。
此外,在CDMA2000无线接入网络设计中,使用最新的无线接入技术和设备也是优化的关键。
例如,引入多输入多输出(MIMO)技术可以通过同时利用多个天线传输和接收数据,提高系统容量和数据传输速率。
另外,使用最新的基站设备和信号处理器可以提供更高的处理能力和更低的传输延迟,从而提高用户体验。
最后,网络优化还需要通过密集的网络监测和优化策略来实现。
通过实时监测网络性能指标,如接入成功率、话音质量、数据传输速率等,可以及时发现网络中存在的问题,并采取相应的优化策略。
例如,在覆盖不良的区域可能通过增加基站数量或调整基站位置来改善覆盖质量;在网络容量不足的情况下,可以通过动态资源分配和负载均衡来提高系统容量。
综上所述,CDMA2000无线接入网络的设计优化包括系统参数的合理规划和优化、智能天线技术的应用、使用最新的无线技术和设备以及密集的网络监测和优化策略。
这些优化措施可以提高网络性能、提高容量和覆盖范围,并提供更好的用户体验。
三种主流3G标准概述

三种主流3G标准概述与前两代系统相比,第三代移动通信系统的主要特征是可提供丰富多彩的移动多媒体业务,其传输速率在高速移动环境中支持144kb/s,步行慢速移动环境中支持384kb/s,静止状态下支持2Mb/s。
其设计目标是为了提供比第二代系统更大的系统容量、更好的通信质量,而且要能在全球范围内更好地实现无缝漫游及为用户提供包括话音、数据及多媒体等在内的多种业务,同时也要考虑与已有第二代系统的良好兼容性。
目前国际电联接受的3G标准主要有以下三种:WCDMA、CDMA2000与TD-SCDMA。
CDMA是Code Division Multiple Access(码分多址)的缩写,是第三代移动通信系统的技术基础。
第一代移动通信系统采用频分多址(FDMA)的模拟调制方式,这种系统的主要缺点是频谱利用率低,信令干扰话音业务。
第二代移动通信系统主要采用时分多址(TDMA)的数字调制方式,提高了系统容量,并采用独立信道传送信令,使系统性能大为改善,但TDMA的系统容量仍然有限,越区切换性能仍不完善。
CDMA系统以其频率规划简单、系统容量大、频率复用系数高、抗多径能力强、通信质量好、软容量、软切换等特点显示出巨大的发展潜力。
1.1 WCDMA概述全称为Wideband CDMA,中文译名为“宽带分码多工存取”,这是基于GSM网发展出来的3G技术规范,是欧洲提出的宽带CDMA技术,它与日本提出的宽带CDMA技术基本相同,目前正在进一步融合。
该标准提出了GSM(2G)—GPRS—EDGE—WCDMA(3G)的演进策略。
GPRS是General Packet Radio Service(通用分组无线业务)的简称,EDGE是Enhanced Data rate for GSM Evolution(增强数据速率的GSM演进)的简称,这两种技术被称为2.5代移动通信技术。
目前中国移动正在采用这一方案向3G过渡,并已将原有的GSM网络升级为GPRS网络。

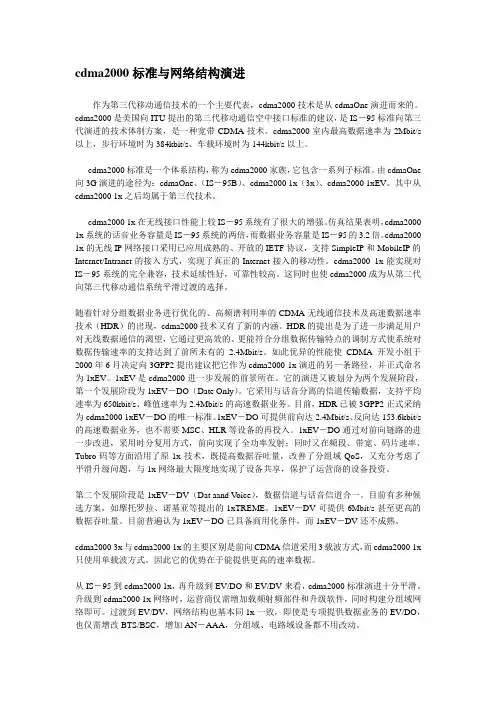

cdma2000标准与网络结构演进

cdma2000标准与网络结构演进作为第三代移动通信技术的一个主要代表,cdma2000技术是从cdmaOne演进而来的。
cdma2000是美国向ITU提出的第三代移动通信空中接口标准的建议,是IS-95标准向第三代演进的技术体制方案,是一种宽带CDMA技术。
cdma2000室内最高数据速率为2Mbit/s 以上,步行环境时为384kbit/s、车载环境时为144kbit/s以上。
cdma2000标准是一个体系结构,称为cdma2000家族,它包含一系列子标准。
由cdmaOne 向3G演进的途径为:cdmaOne、(IS-95B)、cdma2000 1x(3x)、cdma2000 1xEV。
其中从cdma2000 1x之后均属于第三代技术。
cdma2000 1x在无线接口性能上较IS-95系统有了很大的增强。
仿真结果表明,cdma2000 1x系统的话音业务容量是IS-95系统的两倍,而数据业务容量是IS-95的3.2倍。
cdma2000 1x的无线IP网络接口采用已应用成熟的、开放的IETF协议,支持SimpleIP和MobileIP的Internet/Intranet的接入方式,实现了真正的Internet接入的移动性。
cdma2000 1x能实现对IS-95系统的完全兼容,技术延续性好,可靠性较高。
这同时也使cdma2000成为从第二代向第三代移动通信系统平滑过渡的选择。
随着针对分组数据业务进行优化的、高频谱利用率的CDMA无线通信技术及高速数据速率技术(HDR)的出现,cdma2000技术又有了新的内涵。
HDR的提出是为了进一步满足用户对无线数据通信的渴望,它通过更高效的、更能符合分组数据传输特点的调制方式使系统对数据传输速率的支持达到了前所未有的 2.4Mbit/s。
如此优异的性能使CDMA开发小组于2000年6月决定向3GPP2提出建议把它作为cdma2000 1x演进的另一条路径,并正式命名为1xEV。

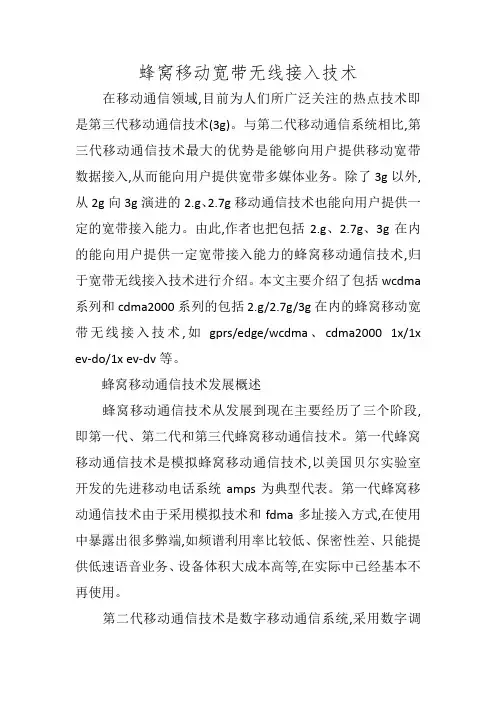

蜂窝移动宽带无线接入技术

蜂窝移动宽带无线接入技术在移动通信领域,目前为人们所广泛关注的热点技术即是第三代移动通信技术(3g)。
与第二代移动通信系统相比,第三代移动通信技术最大的优势是能够向用户提供移动宽带数据接入,从而能向用户提供宽带多媒体业务。
除了3g以外,从2g向3g演进的2.g、2.7g移动通信技术也能向用户提供一定的宽带接入能力。
由此,作者也把包括2.g、2.7g、3g在内的能向用户提供一定宽带接入能力的蜂窝移动通信技术,归于宽带无线接入技术进行介绍。
本文主要介绍了包括wcdma 系列和cdma2000系列的包括2.g/2.7g/3g在内的蜂窝移动宽带无线接入技术,如gprs/edge/wcdma、cdma2000 1x/1x ev-do/1x ev-dv等。
蜂窝移动通信技术发展概述蜂窝移动通信技术从发展到现在主要经历了三个阶段,即第一代、第二代和第三代蜂窝移动通信技术。
第一代蜂窝移动通信技术是模拟蜂窝移动通信技术,以美国贝尔实验室开发的先进移动电话系统amps为典型代表。
第一代蜂窝移动通信技术由于采用模拟技术和fdma多址接入方式,在使用中暴露出很多弊端,如频谱利用率比较低、保密性差、只能提供低速语音业务、设备体积大成本高等,在实际中已经基本不再使用。
第二代移动通信技术是数字移动通信系统,采用数字调制技术,具有频谱利用率高,保密性好的特点,不仅可以支持话音业务,也可以支持低速数据业务,因而又称为窄带数字通信系统。
第二代数字移动通信系统典型代表有美国的damps系统、is-9系统和欧洲gsm系统,其中damps和gsm都采用tdma 多址接入方式,而is-9采用则采用cdma多址接入方式,系统容量比gsm和damps要大的多。
第二代数字移动通信技术是目前广泛应用的蜂窝移动通信技术,但由于只能提供窄带业务,已经不能满足人们越来越多的对于移动宽带多媒体业务的需求。
第三代移动通信系统是宽带数字通信系统,它的目标是提供移动宽带多媒体通信,多址方式基本都采用cdma多址接入,属于宽带cdma移动通信技术。
接入网的基本结构与接口

UTRAN通用协议模型
控制面
用户面
无线网络层
应用协议
数据流
传输网络用户面 传输网络层
传输网络控制面 ALCAP
传输网络用户面
信令承载
信令承载
第三代移动通信系统的网络 结构
UTRAN系统结构 UTRAN通用协议结构模型
UTRAN通用协议模型
从水平方向上可以分为传输网络层和无线网络层;
接入网的基本结构与接口
接入网的基本结构与接口
课程目标
1、了解第三代移动通信系统的网络结构 2、掌握UTRAN的系统结构和基本接口 3、了解UTRAN通用协议结构模型
课程内容
第三代移动通信系统的网络 结构
UTRAN系统结构 UTRAN通用协议结构模型
UMTS物理结构模型
UMTS(Universal Mobile Telecommunications System),通用移动通信系统
Iub口
Iub接口是RNC和Node B之间的接口,完成RNC和 Node B之间的用户数据传送、用户数据及信令的处理和 Node B逻辑上的O&M等。它是一个标准接口,允许不 同厂家的互联。
功能:管理Iub接口的传输资源、Node B逻辑操作维护、 传输操作维护信令、系统信息管理、专用信道控制、公共 信道控制和定时以及同步管理。
L1
空中接口Uu
无线接口从协议结构上可以划分为三层:
物理层(L1) 数据链路层(L2) 网络层(L3)
L2和L3划分为控制平面(C-平面)和用户 平面(U-平面)。
RLC和MAC之间的业务接入点(SAP)提 供逻辑信道,物理层和MAC之间的SAP提 供传输信道。RRC与下层的PDCP、BMC、 RLC和物理层之间都有连接,用以对这些
cdma2000系统结构

移动台
RN
PDSN
终端主机
信息产业部电信传输研究所
page 27
移动IP(Mobile IP)
• 为什么需要移动IP?
(1)
– 传统IP技术的主机使用固定IP地址与TCP端口进行互联 – 现今的互联网路由器是根据网址前缀寻找主机位置 – 主机若移动到其它网络中,便无法继续通信
信息产业部电信传输研究所
信息产业部电信传输研究所
page 9
1X/EV-DO
功率
时间
信息产业部电信传输研究所
page 10
1X/EV-DO系统的一般结构
AAA - Authentication, Authorization and Accounting AT - Access Terminal DHCP - Dynamic Host Configuration Protocol DNS - Domain Name Server NMS - Network Management System PCF - Packet Control Function PDSN - Packet Data Service Node RAN - Radio Access Network HA – Home Agent FA – Foreign Agent
信息产业部电信传输研究所
page 31
移动IP
(5)
信息产业部电信传输研究所
page 32
移动IP(6)
• 在移动IP业务中,移动终端的IP地址由归属IP网的 HA或RADIUS分配静态或动态IP地址 • 用户在一次使用业务期间,即使做跨越PDSN/FA的移 动,仍保持与HA的连接,使业务不发生中断
• 移动节点位置变化时,其归属地址保持不变
CDMA2000无线接入网络设计与优化

摘要由工程的角度系统地介绍基于CDMA20001x/EV-DO空中接口技术建立的CDMA移动通信系统无线接入网的设计与优化技术,给出了无线接入网设计与优化的详细流程和工作内容,并对网络优化中常见的诸如接入困难、掉话和数据业务速率低等典型故障问题以及导频污染问题通过实际案例进行探讨分析,提出解决方案。
关键词CDMA2000网络无线接入优化移动通信技术的应用与发展非常迅速。
中国联通从2001年至今,已建成全球最大的CDMA 网络。
随着网络的深入建设,运营商和设备供应商关注的问题已从网络的规模建设转移到网络的性能优化上。
而且,一个新兴的产业——无线网络规划设计与优化正在兴起,这个产业始终紧紧地围绕着一个目标,即在满足业务需求的前提下,平衡网络覆盖、质量和成本之间的关系。
1、CDMA2000系统及其无线接入网(1)CDMA2000 1x系统的网络结构CDMA系统采用模块化的结构,将整个系统划分成不同的子系统,每个子系统由多个功能实体构成,实现一系列的功能,不同的子系统之间通过特定的接口相联,共同实现各种业务。
C DMA2000 1x系统的网络结构,如图1所示。
图1CDMA2000 1x系统的网络结构示意图CDMA2000 1x系统主要包括如下三部分:a)移动台(MS)也称移动终端,包括车载台和手机,由射频模块、核心芯片、上层应用软件和UIM卡构成。
b)无线接入网(RAN)由BSC、BTS和PCF构成。
c)核心网(CN)包括核心网电路域和核心网分组域两大部分,其中:核心网电路域包括交换子系统(由MSC、VLR、HLR和AC构成)、智能网(由SSP、SCP和IP构成)、短消息平台和定位系统等;核心网分组域包括分组子系统(由PDSN、AAA和HA构成)和分组数据业务平台(包括综合管理接入平台、定位平台、WAP平台、JAVA平台、BREW平台等)。
(2)CDMA2000无线接入网的网络结构CDMA2000系统的RAN介于移动台和核心网之间,完成无线信号的处理、无线协议的终结,起到连接移动台和核心网的作用。
WCDMA系统网络结构图

WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。
2.UE:3G网络中,用户终端就叫做UE包含手机,智能终端,多媒体设备,流媒体设备等。
3.ME:4.UTRAN:陆地无线接入网.UTRAN由NODE B和无线网络控制器(RNC)构成,NODE B相当于GSM BTS,RNC相当于GSM BSC.3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成,CN 主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能.UTRAN分为无线不相关和无线相关两部分,前者完成与CN 的接口,实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送;无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
Node B:无线收发信机。
主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。
5.Lub:逻辑单元块6.RNC:无线网络控制器是3G网络的一个关键网元。
它是接入网的组成部分,用于提供移动性管理、呼叫处理、链接管理和切换机制.7.Lu:逻辑单元(LU)连接陆地无线接入网(UTRAN)和CN(核心网)8.Lur:用于呼叫切换的RNC到RNC连接,通常通过OC—3链路实现。
:核心网将业务提供者与接入网,或者,将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
10.Msc:移动交换中心。
核心网CS域功能节点。
MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。
11.VLR:拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据,如位置区信息及补充业务参数等,并为已登记的移动用户提供建立呼叫接续的必要条件。
VLR从该移动用户归属的HLR中获取并保存用户数据,并在MSC处理用户的移动业务时向MSC提供必要的用户数据.VLR一般都与MSC在一起综合实现。
基于ATM理念的URAN传输架构简析

基于ATM理念的UTRAN传输架构简析时间:2007/10/26 来源:中国联通网站【关键词】UMTS,3G,ATM,Qos,PDU,信令UTRAN(UMTS无线接入网)系统传输网承载其内部业务传送及至CN(核心网)侧的业务汇聚功能,考虑3G网络内,话音、媒体流及Internet等数据业务的多样性,带宽颗粒度变化较大,原2G系统基于TDM 承载方式难以为其提供高效可靠的传输平台,而IP承载技术实现及稳定性争论还仅限于CN侧,因此UMTS R99/R4、CDMA2000 1X版均采用了基于ATM架构的接入网传输承载理念,其面向连接的特性良好保证了电路交换与分组数据业务的QoS,并可发挥ATM统计复用特性,从而提升传输网承载效率。
1、ATM结构概述ATM即异步传输模式,概念源于B-ISDN网,信息流由固定长度的短“信元”传送,包含5byte/48byte 的信头与净荷,共53byte。
短“信元”核心思想为避免长分组包传输延迟并灵活适应带宽,采用基于PVC(永久虚电路)/SVC(交换虚电路)的面向连接方式传送,从而较好满足3G业务多速率特性与QoS需求。
ATM协议栈自下而上依次为物理层、ATM、ATM适配(AAL)及应用四层,结构如图1所示。
图1 ATM协议结构图其中AAL层按功能被分为两个子层:CS(会聚子层)和SAR(分割与重组子层)。
SAR子层用于处理PDU(协议数据单元)的分割与重组,其将从上层取得的PDU映射成固定长度的ATM信元载荷,或将底层传送的信元载荷重新组装成适合高层协议的PDU;CS子层则执行定时、差错检测、信元延迟处理及应用层SDU(业务数据单元)的识别与处理等功能,且可进一步分解为通用部分会聚子层(CPCS)和特定服务会聚子层(SSCS)。
此处SDU与PDU的概念区分在于:SDU针对于高层业务数据,而PDU则为将其上层SDU 依据本层承载要求附加完成本层协议功能(如ATM功能)的控制头或尾后形成的,且可视为其下层的SDU。
WCDMA系统网络结构图教学内容

W C D M A系统网络结构图WCDMA系统网络结构图1.Uu:UE和UTRAN(陆地无线接入网)之间的接口,用户终端。
2.UE:3G网络中,用户终端就叫做UE包含手机,智能终端,多媒体设备,流媒体设备等。
3.ME:4.UTRAN:陆地无线接入网。
UTRAN由NODE B和无线网络控制器(RNC)构成,NODE B相当于GSM BTS,RNC相当于GSM BSC。
3g由核心网(CN)、UMTS 陆地无线接入网(UTRAN)、用户设备(UE)三大部分组成,CN主要完成用户认证、位置管理、呼叫连接控制、用户信息传送等功能。
UTRAN分为无线不相关和无线相关两部分,前者完成与CN 的接口,实现向用户提供QOS 保证的信息处理和传送以及用户和网络控制信息的处理和传送;无线相关部分处理与UE 的无线接入(用户信息传送、无线信道控制、资源管理等)。
UE 主要完成无线接入、信息处理等。
Node B:无线收发信机。
主要功能是扩频、调制、信道编码及解扩、解调、信道解码、还包括基带信号和射频信号的转化。
5.Lub:逻辑单元块6.RNC:无线网络控制器是3G网络的一个关键网元。
它是接入网的组成部分,用于提供移动性管理、呼叫处理、链接管理和切换机制。
7.Lu:逻辑单元(LU)连接陆地无线接入网(UTRAN)和CN(核心网)8.Lur:用于呼叫切换的RNC到RNC连接,通常通过OC-3链路实现。
:核心网将业务提供者与接入网,或者,将接入网与其他接入网连接在一起的网络。
通常指除接入网和用户驻地网之外的网络部分。
10.Msc: 移动交换中心。
核心网CS域功能节点。
MSC/VLR的主要功能是提供CS域的呼叫控制、移动性管理、鉴权和加密等功能。
11.VLR: 拜访位置寄存器, VLR动态地保存着进入其控制区域内的移动用户的相关数据,如位置区信息及补充业务参数等,并为已登记的移动用户提供建立呼叫接续的必要条件。
VLR从该移动用户归属的HLR中获取并保存用户数据,并在MSC处理用户的移动业务时向MSC提供必要的用户数据。
UTRAN网络结构及接口协议

STC (Q.2150.1)
MTP3-B
M3UA
SSSSCCFF--NNNNII SSCOP
SCTP IP
AAL5
ATM Physical Layer
User Plane Iur Data
Stream(s)
Transport Network User Plane
AAL2
Layer
Transport Network User Plane
SCCP
MTP3-B SSSSCCFF--NNNNII
M3UA SCTP
SSCOP
IP
AAL5
ATM Physical Layer
Transport Network Control Plane
User Plane Iu UP Protocol
L2/PDCP
BMC
L2/BMC
RLC
RLC
RLC RLC
RLC
RLC
RLC
RLC
MAC PHY
L2/RLC
Logical Channels
L2/MAC
Transport Channels
L1
30
Uu接口L1功能
• L1功能
– 宏分集合并/分发和软切换执行 – 传输信道错误检测,并向高层指示 – 传输信道FEC编解码和交织/去交织 – 传输信道复用和码组合信道解复用 – 速率匹配 – 码组合信道到物理信道的映射 – 功率加权和物理信道合并 – 物理信道调制/解调和扩频/解扩 – 频率和时间(chip, bit, slot, frame)同步 – 测量并向高层指示 – 闭环功率控制 – RF处理
5
基本概念
UTRAN协议结构

UTRAN:为非接入层 ( NAS)提供无线接入承载 : 为非接入层( 的建立, ) 提供无线接入承载RAB的建立, 维护 、 释放等服 的建立 维护、 以屏蔽NAS对于无线接入层特性的关注 务,以屏蔽 对于无线接入层特性的关注
Core Network Iu RNS Iur RNC Iub Node B Iub Node B Iub Node B RNC Iub Node B RNS Iu
RAB RB UE RL NodeB RNC CN
UTRAN
几个概念
• RAB:The service that the access stratum provides to the RAB: nonnon-access stratum for transfer of user data between User Equipment and CN。 CN。 • RB:The service provided by the layer2 for transfer of user RB: data between User Equipment and Serving RNC • RL:A "radio link" is a logical association between single RL: User Equipment and a single UTRAN access point. Its point. physical realization comprises one or more radio bearer transmissions
传输速率 传输时延要求 BER/FER质量要求
无线接口协议结构
Layer 3 Control / Measurements Radio Resource Control (RRC)
WCDMA基本网络结构

2008-04-08 12:26WCDMA是3G三种主流标准的一种。
WCDMA系统可以分为无线接入和网络结构两部分,本文介绍其网络结构部分。
WCDMA网络结构可分为无线接入网和核心网两部分,本文首先重点阐述了无线接入网的结构,对Iu、Iur、Iub接口协议模型进行了分析;接着对R99的核心网和全IP的核心网结构和相关功能实体进行了概述。
引言WCDMA是目前全球三种主要的第三代移动通信体制之一,是未来移动通信的发展趋势。
WCDMA系统是IMT-2000家族的一员,它由CN(核心网)、UTRAN(UMTS陆地无线接入网)和UE(用户装置)组成。
UTRAN 和UE采用WCDMA无线接入技术。
WCDMA网络在设计时遵循以下原则:无线接入网与核心网功能尽量分离。
即对无线资源的管理功能集中在无线接入网完成,而与业务和应用相关功能在核心网执行。
无线接入网是连接移动用户和核心网的桥梁和纽带。
其满足以下目标:-允许用户广泛访问电信业务,包括一些现在还没定义的业务,象多媒体和高速率数据业务。
-方便的提供与固定网络相似的高质量的业务(特别是话音质量)。
-方便的提供小的、容易使用的、低价的终端,它要有长的通话和待机时间。
- 提供网络资源有效的使用方法(特别是无线频谱)。
目前,WCDMA系统标准的R99版本已经基本稳定,其R4、R5和R6版本还在紧锣密鼓的制订中。
WCDMA系统的网络结构如图1所示。
图1 WCDMA系统结构WCDMA系统由三部分CN(核心网)、UTRAN(无线接入网)和UE(用户装置)组成。
CN与UTRAN的接口定义为Iu接口,UTRAN与UE的接口定义为Uu接口。
本文将重点阐述WCDMA系统的网络结构。
其网络结构的基本特点是核心网从GSM的核心网逐步演进和过渡;而无线接入网则是革命性的变化,完全不同于GSM的无线接入网;而业务是完全兼容GSM的业务,体现了业务的连续性。
无线接入网UTRAN包括许多通过Iu接口连接到CN的RNS。
