基站无线设备安装施工规范(具体实施细则)

合集下载

详细的5G基站设备安装施工方案

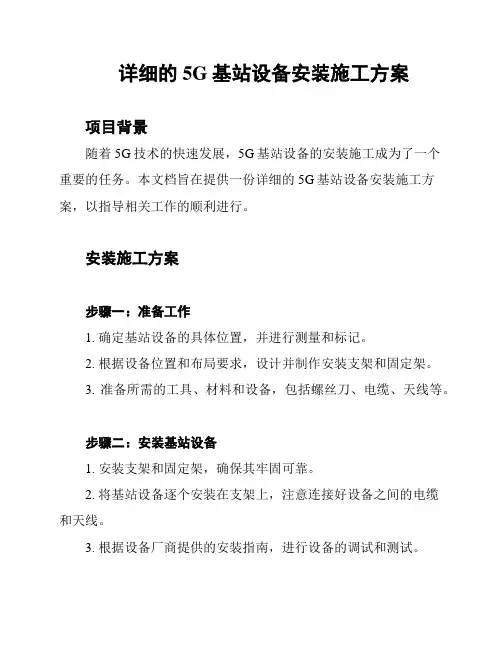

详细的5G基站设备安装施工方案

详细的5G基站设备安装施工方案项目背景随着5G技术的快速发展,5G基站设备的安装施工成为了一个重要的任务。

本文档旨在提供一份详细的5G基站设备安装施工方案,以指导相关工作的顺利进行。

安装施工方案步骤一:准备工作1. 确定基站设备的具体位置,并进行测量和标记。

2. 根据设备位置和布局要求,设计并制作安装支架和固定架。

3. 准备所需的工具、材料和设备,包括螺丝刀、电缆、天线等。

步骤二:安装基站设备1. 安装支架和固定架,确保其牢固可靠。

2. 将基站设备逐个安装在支架上,注意连接好设备之间的电缆和天线。

3. 根据设备厂商提供的安装指南,进行设备的调试和测试。

步骤三:连接电源和网络1. 将基站设备连接至电源,并进行电源线路的接地处理。

2. 连接基站设备至网络,确保网络连接稳定并符合要求。

步骤四:安全检查和调试1. 对已安装的基站设备进行安全检查,确保各项安全措施的有效性。

2. 进行基站设备的调试和测试,确保设备正常运行且性能符合要求。

步骤五:施工总结和验收1. 对整个安装施工过程进行总结和记录,包括所用时间、遇到的问题及解决方法等。

2. 进行基站设备的验收,确保设备安装符合要求并满足相关标准。

注意事项- 在进行安装施工过程中,严格按照设备厂商提供的安装指南和相关法规要求进行操作。

- 操作人员需要具备相关的技术知识和经验,确保施工质量和安全性。

- 安装施工过程中,注意保护设备和工作环境的安全,避免损坏设备或造成人员伤害。

以上是一份详细的5G基站设备安装施工方案,希望能对相关工作的顺利进行提供帮助。

基站建设施工标准及设备安装规范(0709-1)

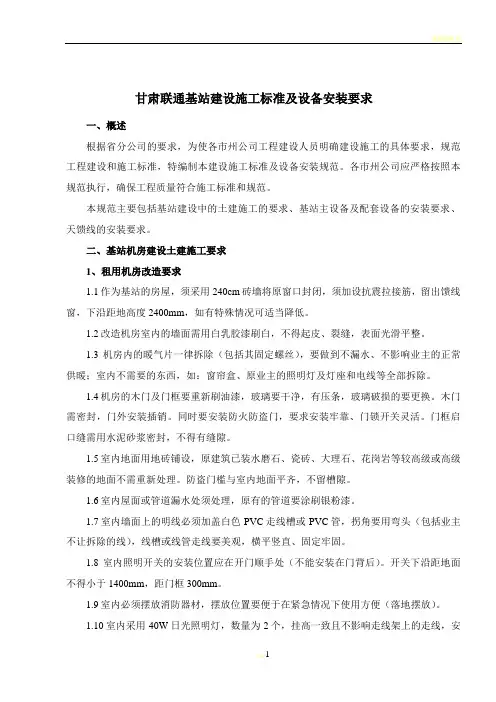

基站建设施工标准及设备安装规范(0709-1)

甘肃联通基站建设施工标准及设备安装要求一、概述根据省分公司的要求,为使各市州公司工程建设人员明确建设施工的具体要求,规范工程建设和施工标准,特编制本建设施工标准及设备安装规范。

各市州公司应严格按照本规范执行,确保工程质量符合施工标准和规范。

本规范主要包括基站建设中的土建施工的要求、基站主设备及配套设备的安装要求、天馈线的安装要求。

二、基站机房建设土建施工要求1、租用机房改造要求1.1作为基站的房屋,须采用240cm砖墙将原窗口封闭,须加设抗震拉接筋,留出馈线窗,下沿距地高度2400mm,如有特殊情况可适当降低。

1.2改造机房室内的墙面需用白乳胶漆刷白,不得起皮、裂缝,表面光滑平整。

1.3机房内的暖气片一律拆除(包括其固定螺丝),要做到不漏水、不影响业主的正常供暖;室内不需要的东西,如:窗帘盒、原业主的照明灯及灯座和电线等全部拆除。

1.4机房的木门及门框要重新刷油漆,玻璃要干净,有压条,玻璃破损的要更换。

木门需密封,门外安装插销。

同时要安装防火防盗门,要求安装牢靠、门锁开关灵活。

门框启口缝需用水泥砂浆密封,不得有缝隙。

1.5室内地面用地砖铺设,原建筑已装水磨石、瓷砖、大理石、花岗岩等较高级或高级装修的地面不需重新处理。

防盗门槛与室内地面平齐,不留槽隙。

1.6室内屋面或管道漏水处须处理,原有的管道要涂刷银粉漆。

1.7室内墙面上的明线必须加盖白色PVC走线槽或PVC管,拐角要用弯头(包括业主不让拆除的线),线槽或线管走线要美观,横平竖直、固定牢固。

1.8室内照明开关的安装位置应在开门顺手处(不能安装在门背后)。

开关下沿距地面不得小于1400mm,距门框300mm。

1.9室内必须摆放消防器材,摆放位置要便于在紧急情况下使用方便(落地摆放)。

1.10室内采用40W日光照明灯,数量为2个,挂高一致且不影响走线架上的走线,安装方向与设备列架走向一致,安装位置为两灯相隔一定距离于设备列架前后,保证设备能前后照明;应急灯数量为1个,安装在设备的正面上方。

基站无线设备安装施工规范(具体实施细则)

基站无线设备安装施工规范(具体实施细则)

***移动通信网基站无线设备安装施工规范(基站设备安装实施细则)移动通信网基站无线设备安装施工规范目录1.施工条件和施工前准备 (2)1.1机房应具备装机条件 (2)1.2天线抱杆应具备安装条件 (2)1.3馈线走线架应具备安装条件 (2)1.4铁塔走线架应具备馈线接地处 (3)1.5安装前对工程前期准备工作检查 (3)2.施工组织和实施 (3)2.1第一次工程协调会 (3)2.2工程设计交底 (4)2.3施工技术力量报告和检验 (4)2.4设备器材送货和检验 (5)2.5示范站和第一次工地例会 (5)2.6安装质量检查 (6)3.天馈线系统安装程序和规范 (6)3.1天馈线安装位置的质量要求 (6)3.2天馈线的组装吊挂质量要求 (5)3.3天馈线安装质量要求 (7)3.4馈线的防雷接地质量要求 (9)3.5天馈线接头的防水处理质量要求 (9)3.6爱立信设备远端模块的安装质量要求 (9)4.室内设备(BTS)安装程序和规范 (10)4.1立架(含主设备,IDF架等) (10)4.2线缆布放与连接 (10)4.3接地 (11)4.4标签 (11)附件1用泡沫填充馈线最小弯曲半径 (12)附件2基站天线俯角和方位角测量方法 (13)附件3移动网基站设备安装质量检查表 (14)附件4移动网基站设备安装条件检查记录表 (16)1.施工条件和施工前准备1.1机房应具备装机条件1.1.1机房建筑应符合工程设计要求。

有关建筑工程已完工并验收合格,机房墙壁及地面已充分干燥,门窗闭锁应安全可靠。

1.1.2机房馈线孔洞窗已安装,位置、尺寸、数量等均应符合工程设计要求。

1.1.3新机房时,空调已安装完毕,并能提供使用。

室内湿度应符合工程设计要求。

1.1.3机房接地系统必须符合工程设计的要求,机房内应设有工作地排,保护地排,机房外应设有防雷地排(各地排规格和孔洞符合工程设计要求),各地排有接地引入线(40×4mm2扁钢或95mm2铜线)牢固连接,接地电阻符合设计要求(<5欧姆)。

5G基站设备安装的详细施工方案

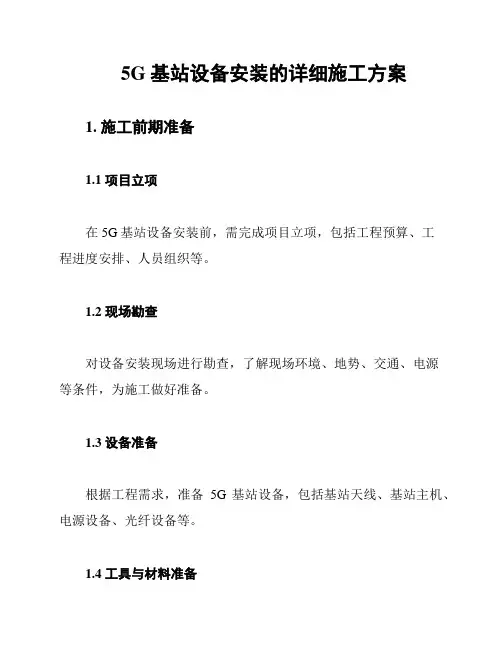

5G基站设备安装的详细施工方案

5G基站设备安装的详细施工方案1. 施工前期准备1.1 项目立项在5G基站设备安装前,需完成项目立项,包括工程预算、工程进度安排、人员组织等。

1.2 现场勘查对设备安装现场进行勘查,了解现场环境、地势、交通、电源等条件,为施工做好准备。

1.3 设备准备根据工程需求,准备5G基站设备,包括基站天线、基站主机、电源设备、光纤设备等。

1.4 工具与材料准备准备施工所需的工具与材料,如螺丝、线缆、接头、绝缘胶带等。

2. 设备安装2.1 基站天线安装1. 确定天线安装位置,确保天线高度和方向符合设计要求。

2. 安装天线支架,固定天线。

3. 连接馈线,确保馈线连接牢固、接触良好。

2.2 基站主机安装1. 确定主机安装位置,确保主机通风、散热良好。

2. 安装主机支架,固定主机。

3. 连接电源线、光纤线等,确保连接正确、牢固。

2.3 电源设备安装1. 确定电源设备安装位置,确保电源设备通风、散热良好。

2. 安装电源设备支架,固定电源设备。

3. 连接电源线,确保连接正确、牢固。

2.4 光纤设备安装1. 确定光纤设备安装位置,确保光纤设备通风、散热良好。

2. 安装光纤设备支架,固定光纤设备。

3. 连接光纤,确保连接正确、牢固。

3. 设备调试3.1 基站天线调试1. 检查天线安装位置、高度和方向,确保符合设计要求。

2. 检查馈线连接,确保馈线接触良好、无损伤。

3.2 基站主机调试1. 检查主机安装位置,确保主机稳定、通风良好。

2. 检查电源线、光纤线等连接,确保连接正确、牢固。

3. 启动主机,检查主机工作状态,包括硬件、软件运行正常。

3.3 电源设备调试1. 检查电源设备安装位置,确保电源设备稳定、通风良好。

2. 检查电源线连接,确保连接正确、牢固。

3. 启动电源设备,检查电源设备工作状态,包括输出电压、电流等正常。

3.4 光纤设备调试1. 检查光纤设备安装位置,确保光纤设备稳定、通风良好。

2. 检查光纤连接,确保连接正确、牢固。

基站无线设备安装施工规范

基站无线设备安装施工规范

基站无线设备安装施工规范1.1 施工单位应制定详细的施工计划和安全方案,确保施工过程安全可控。

1.2 施工单位应向相关部门申请相应的施工许可证和证明文件,确保合法施工。

1.3 施工单位应根据设计要求和现场实际情况,准备好所需的施工工具、设备和材料。

二、基站无线设备安装施工2.1 施工人员应按照设备的安装图纸和说明书,正确连接设备的电源线、天线线和信号线。

2.2 施工人员在进行设备连接和安装时,应严格按照设备制造商的要求和规定进行,确保连接正确可靠。

2.3 施工人员应根据实际情况选择适当的安装位置,并使用专业的工具和设备进行固定和安装,确保设备安全可靠地安装在指定位置。

三、施工质量管理3.1 完成施工后,施工单位应对安装设备进行全面检查和调试,确保设备正常工作。

3.2 施工单位应对安装设备进行必要的标识和记录,确保安装位置清晰可辨。

3.3 施工单位应将施工现场清理干净,并清点施工工具和材料,确保无遗漏物品。

四、安全管理4.1 施工人员应严格遵守现场安全规定,穿戴相关安全防护用品,并遵守安全操作规程。

4.2 施工单位应设置警示标志和围挡,确保施工现场的安全。

4.3 施工单位应定期开展安全教育培训,提高施工人员的安全意识和技能。

五、工程竣工验收5.1 施工单位应按照设计要求和合同规定,完成安装工程的竣工验收工作。

5.2 竣工验收过程中,施工单位应积极配合客户进行设备功能、性能和安全等方面的检验验收。

5.3 竣工验收合格后,施工单位应向客户提交完工文件和相关报告,确保工程竣工验收合格。

以上是基站无线设备安装施工的一般规范,希望能够对相关施工单位和施工人员提供一定的参考。

六、环境保护6.1 在施工过程中,施工单位应对环境进行保护,避免污染和破坏环境资源。

施工单位应制定并实施合理的施工废弃物处理方案,确保废弃物能够得到妥善处理和回收利用。

6.2 施工单位应避免在施工现场擅自排放废水、废气和废弃物,严格按照相关法律法规和环境保护要求进行处理,确保不对周边环境造成污染和影响。

基站安装规范

基站安装规范

爱立信基站设备安装规范DOCUMENT 本文件主要包括以下部分:●总则●RBS1107产品描述●基站机房●基站设备●工艺说明CDMA无线基站安装工艺标准描述总则为保证CDMA无线基站工程的施工质量,明确工程质量监查的技术规范,特制定本检查细则。

本细则既是工程管理部门对工程质量的质监细则,又是相关工程施工部门所应遵的技术指导标准。

RBS1107产品描述爱立信CDMA系统称为CMS11,目前使用的无线基站产品称为Radio Base Station 1107 Compact(RBS1107 Compact)。

RBS1107 Compact(以下简称RBS1107)采用模块化设计,室内外均适合安装。

根据实际需要,一个RBS1107的基站可由2到7个单元组成,其中包括1个主单元(Main Unit)和1到6个远端单元(Remote Unit)。

1个远端单元可支持1个扇区(a single sector),并可最多装载2个载频(RF carrier)。

由于采用模块化设计,远端单元的第二个载频可根据需要决定是否安装。

另外RBS1107的multi-sector功能还可以让多个远端单元共用1个载频。

RBS1107体积小巧,安装灵活,可以在墙壁、房顶、抱杆、铁塔等多种地方安装,只是在安装时应注意确保易于维护和升级。

主单元(Main Unit)执行数字处理和单元控制的功能,处理信号,分配时钟同步信号。

主单元上有若干接口,其中包括:连接远端的多模光纤接口、E1/T1接口、告警接口、GPS接收器接口;另外9针串口和以太网口是调测时连接PC用的。

主单元装备有金属遮阳罩,可以阻挡阳光直射、风吹。

主单元还装备有安装支架,可适合在墙壁、抱杆、铁塔等地方安装。

远端单元(Remote Unit)实现RBS1107的无线功能,每个远端可最多支持两个载频。

远端的主要功能有:滤波、功放和CDMA信号的转换;对应的组成部分包括:能量放大器、低噪音放大器、收发滤波器以及基带信号和无线频率之间的互转器。

详细的5G基站设备安装施工方案

详细的5G基站设备安装施工方案

详细的5G基站设备安装施工方案1. 项目介绍本文档旨在提供详细的5G基站设备安装施工方案,确保设备安装过程顺利进行,并确保设备在运行中的稳定性和可靠性。

2. 目标确保5G基站设备按照规范和要求进行安装,以满足高质量、高效率的通信需求。

3. 安装施工步骤以下是5G基站设备安装施工的详细步骤:3.1 环境准备- 确保施工现场符合安全和环境要求,包括消防安全、电力供应和通信设备要求等。

- 检查施工现场的准备工作,确保没有任何物品妨碍设备安装。

- 确保施工现场的通信线路、电力线路和其他配套设备已经完成安装。

3.2 设备安装- 按照设备供应商提供的设备安装手册,进行设备的组装和安装。

- 进行设备的基础设置和校准,确保设备能够正常运行。

- 连接设备所需的电力线路、传输线路和其他必要的线缆。

3.3 调试和测试- 对已安装的设备进行调试和测试,确保设备连接正常、信号质量良好。

- 进行设备的功能测试,包括通信连接、数据传输和信号覆盖等。

- 对设备进行性能测试,确保设备能够满足设计要求和性能指标。

3.4 安全检查和维护- 完成设备安装后,进行安全检查,确保设备安装符合规范和要求。

- 制定设备维护计划,定期进行设备的巡检和维护工作,确保设备的正常运行和稳定性。

4. 注意事项在进行5G基站设备安装施工时,需要注意以下事项:- 遵循相关的安全规范和要求,确保施工过程的安全性。

- 严格按照设备供应商提供的安装手册进行操作,避免错误安装或损坏设备。

- 在施工过程中,注意设备的防护,避免因施工操作导致设备受损。

- 定期进行设备的维护和检修,确保设备的长期稳定运行。

5. 结论本文档为5G基站设备安装施工提供了详细的方案,旨在确保设备的安装过程顺利进行,并保证设备在运行中的稳定性和可靠性。

在实施施工方案时,请确保遵循相关的安全规范和要求,并严格按照设备供应商提供的安装手册进行操作。

及时进行设备的维护和检修,以保障设备的长期稳定运行。

无线工程施工安装规范(3篇)

无线工程施工安装规范(3篇)

第1篇一、概述无线工程施工安装规范是针对无线通信系统在施工过程中的一系列技术要求和管理措施,旨在确保无线通信系统的安全、稳定、高效运行。

本规范适用于各类无线通信系统的工程施工安装,包括但不限于基站、无线路由器、天线等设备的安装与调试。

二、施工准备1. 工程设计:根据无线通信系统的需求,进行详细的设计,包括设备选型、网络规划、频率分配等。

2. 材料准备:根据设计要求,准备所需的设备、线缆、工具等材料,确保材料符合国家标准和行业标准。

3. 人员组织:组建专业施工队伍,明确各岗位职责,进行技术培训和安全教育。

4. 施工场地:确保施工场地符合安全、环保要求,满足施工需求。

三、设备安装1. 基站安装:根据设计图纸,将基站设备安装在指定的位置,确保设备固定牢固,接地良好。

2. 线缆敷设:按照设计要求,敷设线缆,确保线缆路由合理、敷设规范,避免交叉、重叠。

3. 天线安装:根据设计要求,安装天线,确保天线方向正确、角度准确,符合天线技术参数。

4. 设备调试:完成设备安装后,进行设备调试,确保设备运行正常,各项指标符合设计要求。

四、系统联调1. 系统连接:将各个设备连接起来,形成完整的无线通信系统。

2. 参数设置:根据实际需求,设置系统参数,包括频率、功率、时隙等。

3. 系统测试:对系统进行各项性能测试,确保系统稳定、可靠、高效运行。

五、施工验收1. 施工验收:按照国家相关标准,对施工质量进行验收,包括设备安装、线缆敷设、系统联调等方面。

2. 资料归档:将施工过程中的设计图纸、设备清单、测试报告等资料进行归档。

六、注意事项1. 安全生产:施工过程中,严格执行安全生产制度,确保施工人员安全。

2. 环境保护:施工过程中,注意环境保护,减少对周边环境的影响。

3. 施工记录:详细记录施工过程中的各项数据,为后续维护和优化提供依据。

4. 质量控制:严格控制施工质量,确保无线通信系统稳定、高效运行。

本规范旨在指导无线工程施工安装,提高施工质量,确保无线通信系统的稳定运行。

基站设备安装规范(全部)

基站设备安装规范(全部)

一、总则为了规范的设备安装,结合公司的实际情况,特制定以下规范。

请各个施工单位根据此规范施行。

二、安装准备在进行设备安装前,先进行以下几个方面的检查:1、将安装现场清理干净,不要将一些杂物堆放在安装现场,以免这些杂物影响安装并设备造成不必要的损坏。

2、保持安装现场干净,安装现场需配有除尘设备,应干净无灰尘。

安装和维护人员应该穿防尘服装。

3、设备安装好后,不要移动,保持固定连线不动。

4、安装现场中所有的走线,如电缆线、电源线和光缆等,应该分别走线,互相不干扰。

5、将要连接到设备上的电缆线检查,确认无误。

三、开箱验货1、包装外观检查检查包装箱的外观,包括以下几个方面外包装箱子的包装带是否牢固地绑在包装箱上,是否有松开的现象。

包装箱是否包装牢固,是否有人为撕裂现象。

包装箱是否有漏水现象。

是否有外物在包装箱上。

包装箱名称与包装箱数是否正确。

包装箱是否有破损,若有破损,作出记录并与甲方联系。

1、开箱在确认包装箱外观一切正确之后,可以打开包装箱,用专用的工具开启包装箱,否则将损坏设备。

将包装箱正放,用专用撬杆撬开木箱顶盖(严禁用铁锤击打箱体)。

2、箱内检查打开包装后,做开箱检查。

拿出箱中的装箱清单,并对照装箱清单,检查箱中的设备及附件,是否与装箱清单上的数量和名称一致。

检查包装箱内是否有异物。

检查包装箱中的塑料包装袋、泡沫是否完好。

检查各个设备的包装袋是否完好无损,检查袋内设备是否完整无缺,如有损缺,作出记录并与甲方联系。

3、取出设备在开箱检查确认无误后,就可以从包装箱内取出设备,取出过程中必须注意对设备的保护。

取出防震泡沫、备附件袋、资料袋。

由人分从两头抬出机柜,躺置放在泡沫板上。

分别检查主件、附件、资料的正确性,由专人分类保管。

如有问题,作出记录与甲方联系。

在将设备从运输包装中取出来时,必须注意下面几个方面:安装过程中,不能打开电源开关。

在打开包装过程中,操作人员必须带接地的防静电手镯或脚镯,手镯或脚镯必须和皮肤接触。

无线基站工程施工规范

无线基站工程施工规范

无线基站工程施工规范一、前言为确保无线基站工程顺利进行,保障工程质量和安全,特制定本施工规范。

本规范适用于无线通信基站建设和改造工程的施工过程中,涉及土建、机电、通信设备安装等方面的施工。

二、施工前准备工作1. 工程前期准备a. 施工单位应按照设计文件要求,充分审查设计图纸、施工说明等文件,制定施工方案和实施计划。

b. 确认施工单位的资质、技术水平和施工人员配备等情况。

c. 对施工现场进行勘察,了解地形、地貌等情况,做好场地准备工作。

d. 确保施工现场通信畅通,及时沟通协调各方工作。

2. 施工材料和设备准备a. 根据设计要求,采购施工所需的材料和设备,确保数量和质量符合要求。

b. 将材料和设备分类存放,保证施工现场整洁有序。

c. 做好设备检查和调试工作,确保设备正常运转。

3. 人员安排和培训a. 安排施工所需的人员,包括工程师、技术员、电工等,确保人员数量和配备齐全。

b. 对施工人员进行必要的培训,确保其了解施工工艺和安全操作规范。

c. 制定施工人员的工作任务和分工,明确责任和工作流程。

三、建设基站工程施工规范1. 土建施工a. 按照基站设计要求,进行基坑开挖、地基处理、基础浇筑等工程。

b. 建筑结构和设备安装需符合国家建筑法规和相关标准,确保基站建筑安全稳固。

c. 要求施工现场保持清洁和安全,定期清理施工垃圾和排水渍。

2. 机电设备安装a. 对基站机电设备进行安装前,需进行设备检测和调试,确保设备正常运转。

b. 设备安装需按照设备说明书和安装图纸要求进行,保证设备安装正确。

c. 将设备、线路、接地等进行标识和记录,便于后期维护和管理。

3. 通信设备安装a. 根据基站设计需求,安装天线、室外设备、室内线缆等通信设备。

b. 设备安装需按照通信设备厂家的要求进行,确保设备安装质量。

c. 对安装完成的设备进行检测和调试,保证设备正常运转。

四、施工后收尾工作1. 安全检查和验收a. 施工结束后,对工程现场进行安全检查,确保无隐患和安全问题。

无线基站通信设备建设工程施工规范标准

无线基站通信设备建设工程施工规范标准

无线基站通信设备建设工程施工规范标准移动通信建设工程监理工作手册目录前言一、前期工程规化标准要1.1 基站机房规化建设要求1.1.1 基站站址选择1.1.2 基站机房建设1.2 铁塔与抱杆规化要求1.2.1一般要求《YD67》1.2.2 爬杆1.2.3 馈线过桥的设计、制造与安装1.3 基站联合接地系统规化要求1.4 市电引入及机房配套电源1.5 出、入基站通信电缆的接地与防雷二、室设备、线缆安装规化标准2.1 设备、材料、构配件的检验(开箱检验)2.2 电缆走道、走线架安装2.3 机柜、机架安装2.4 信号线缆头制作,线缆布、放、绑2.4.1 选用量裁2.4.2 布放、绑扎2.4.3 线缆头的制作与连接2.5 通信设备安装抗震《YD5059-98》《强制文》三、天馈线系统规化标准要求3.1 天馈线系统电压驻波比3.2 天线方位角、俯仰角3.3 天线隔离度3.4 天线的安装3.5 GPS天线安装3.6 室外跳线安装3.7 馈线布放安装3.8 避雷器和避雷器托架的安装3.9 室跳线的安装四、基站电源系统安装规化标准要求4.1 供电系统4.2 电源设备的安装4.2.1 交直流电源设备安装的特殊要求4.2.2 蓄电池4.3 电源线、地线的材料选择及放、绑4.4 电源线、地线接头制作与连接五、基站传输设备安装的特殊要求5.1 机架安装5.2 电缆布放及成端(1)光缆尾纤布放(2)电缆成端和保护(3)接地(烽火传输设备安装手册的要求)六、基站监控系统的安装要求七、直放站安装的特殊规要求7.1 主机7.2 天线八、室分布系统安装的特殊规要求8.1 主机8.2 天线8.3 施主天线8.4 无源器件8.5 附件8.7 标签九、基站防雷与接地其它规化标要求(一)其它的要求(二)YD5104-2003中有关“接地与防雷”的要求(三)《通信局(站)防雷与接地施工与验收暂行规定》的要点(四)《中国移动通信基站防雷系统管理规定》的要点十、拆站、搬迁、替换与割接十一、基站空调设备安装与试机十二、标签部分规化标准十三、紧固件及安装十四、基站子系统主要设备开通、功能和主要性能指标检查十五、局房核心网元设备(含配线架)扩容工程的特别注意事项前言随着移动通信运营商对网络和基站建设的安全、质量、可靠性要求的进一步提高,为实现监理工作科学化、标准化、正规化、根据信息产业部发布的通信工程设计、监理和工程验收的相关规或暂行规定:省通信工程质量监督中心的相关规定和要求;国主要运营商、设备供应商提供的施工安装手册和本公司多年监理工作经验,汇编了本标准。

基站设备安装-安装方法及技术规范

基站设备安装-安装方法及技术规范

一、机房的装修工艺方法及质量规定装修要求:机房内应进行简单的装修,不采用吊顶,不设窗帘,不设假地板,设备均采用上走线方式。

施工内容:1、墙面批档刷漆:采用水泥石灰砂浆粉白并用ICI乳胶漆涂刷至少两遍。

(室内墙壁、天花板要求结实、坚固、不起皮脱落,平整光滑)2、地面铺设瓷砖:敷设规格400×400mm以上米黄色,地脚线用高120mm深色瓷砖。

(如原已有耐磨瓷砖则不另做要求,地面平整光滑无污迹,瓷砖下方无空洞现象)3、封堵窗户:用砖封死窗户或加装一层厚5mm以上的石膏板,并粘贴深色隔热防晒膜,或用铝扣板封堵窗户,采用玻璃胶四周密封。

(密封严实固定牢靠,无漏(渗)水、漏光的现象)4、安装机房门:拆除原有木门,安装防盗门,门向外开,门高2m,门宽1m,砌0.1M高的门槛,用水泥砖封堵门洞。

(机房大门和阳台大门采用规定品牌的单开防火防盗门,门的正面必须安装拉手,并配有规定品牌的电磁门锁,安装时不要使用电焊损坏电磁门锁)5、安装照明系统:沿设备及走线架方向安装2管(40W)/10m2及布放电源线、线槽。

(机房内照度(离地0.8m水平面)应不低于50Lux/sqm,采用规定品牌的吸顶式荧光灯具)6、安装插座系统:在踢脚线上方安装2套白色五孔单相插座(带保护接地),白色开关及布放电源线、线槽。

(按设计图纸位置安装,双位开关安装在靠近门口位置,插座不应与照明电源同一回路,若不能单独成一回路时,应选择带有保险丝的插座,材料采用运营商提供电缆2.5mm2以上单股铜芯电线,线缆必须采用明敷方式,走线必须有PVC线槽保护,尽量沿墙角布放走线,穿墙线缆的护套管要密封并做滴水、防水措施;工作用电(设备用电及空调用电)与照明、插座用电的线缆应分开布放;线槽明敷时,要求横平竖直、整齐美观,转弯处要用配套的专用弯头,可用膨胀螺栓固定在墙上,固定点的间距不大于1m。

)7、孔洞的开凿:在墙体上开凿馈线洞、交流进线孔、光缆进线孔,对孔洞的内壁及四周水泥进行批档。

5G基站设备安装的详细施工方案

5G基站设备安装的详细施工方案

5G基站设备安装的详细施工方案1. 引言本文档旨在提供一份详细的5G基站设备安装的施工方案,以确保设备的正确安装和运行。

施工方案应遵循相关的技术规范和安全要求,同时简化操作以提高工作效率。

2. 施工准备在开始施工之前,需要进行以下准备工作:- 确定设备安装位置:根据5G网络规划和信号覆盖需求,选择适合的安装位置。

- 准备工具和材料:根据设备安装要求,准备所需的工具和材料,例如螺丝刀、螺丝、安装支架等。

- 施工人员培训:确保施工人员熟悉设备安装的步骤和要求,并具备相关的安全意识和技能。

3. 施工步骤根据设备厂商提供的安装指南和技术规范,按照以下步骤进行施工:1. 安装支架:根据安装位置和设备要求,选择适当的支架,并将其固定在安装位置上。

2. 安装设备:将5G基站设备安装在支架上,并确保设备稳固可靠。

3. 连接电源:根据设备要求,将电源线连接到设备,确保供电正常。

4. 连接天线:根据设备要求,连接天线到设备的天线接口,确保信号传输正常。

5. 验证设备:在完成设备安装后,进行设备的功能验证和测试,确保设备正常工作。

6. 安装防护措施:根据设备要求和安全要求,安装相关的防护措施,例如防雷装置和防护罩等。

4. 安全注意事项在进行5G基站设备安装时,需要注意以下安全事项:- 工作高度安全:使用合适的安全装备和工具,确保施工人员的个人安全。

- 电气安全:在连接电源和进行电气接线时,确保遵守相关的安全规范,避免电击和火灾等风险。

- 设备稳固:确保设备安装牢固可靠,避免设备倾倒和损坏。

- 防雷保护:根据设备要求,安装合适的防雷装置,保护设备免受雷击的危害。

5. 总结本文档提供了一份5G基站设备安装的详细施工方案,包括施工准备、施工步骤和安全注意事项等。

施工方案的实施应遵循技术规范和安全要求,以确保设备的正确安装和运行。

在施工过程中,应特别注意施工人员的个人安全和设备的稳固性。

无线基站通信设备建设工程施工规范标准

无线基站通信设备建设工程施工规范标准

移动通信建设工程监理工作手册目录前言一、前期工程规化标准要1.1基站机房规化建设要求1.1.1基站站址选择1.1.2基站机房建设1.2铁塔与抱杆规化要求1.2.1 一般要求《YD661.2.2爬杆1.2.3馈线过桥的设计、制造与安装1.3基站联合接地系统规化要求1.4市电引入及机房配套电源1.5出、入基站通信电缆的接地与防雷二、室设备、线缆安装规化标准2.1设备、材料、构配件的检验(开箱检验)2.2电缆走道、走线架安装2.3机柜、机架安装2.4信号线缆头制作,线缆布、放、绑2.4.1选用量裁2.4.2布放、绑扎2.4.3线缆头的制作与连接2.5通信设备安装抗震《YD5059-98〉《强制文》三、天馈线系统规化标准要求3.1天馈线系统电压驻波比3.2天线方位角、俯仰角3.3天线隔离度3.4天线的安装3.5 GPS天线安装3.6室外跳线安装3.7馈线布放安装3.8避雷器和避雷器托架的安装3.9室跳线的安装四、基站电源系统安装规化标准要求4.1供电系统4.2电源设备的安装4.2.1交直流电源设备安装的特殊要求4.2.2蓄电池4.3电源线、地线的材料选择及放、绑4.4电源线、地线接头制作与连接五、基站传输设备安装的特殊要求5.1机架安装5.2电缆布放及成端(1)光缆尾纤布放(2)电缆成端和保护(3)接地(烽火传输设备安装手册的要求)六、基站监控系统的安装要求七、直放站安装的特殊规要求7.1主机7.2天线八、室分布系统安装的特殊规要求8.1主机8.2天线8.3施主天线8.4无源器件8.5附件8.7标签九、基站防雷与接地其它规化标要求(一)其它的要求(二)YD5104-2003中有关“接地与防雷”的要求(三)《通信局(站)防雷与接地施工与验收暂行规定》的要点(四)《中国移动通信基站防雷系统管理规定》的要点十、拆站、搬迁、替换与割接十、基站空调设备安装与试机十二、标签部分规化标准十三、紧固件及安装十四、基站子系统主要设备开通、功能和主要性能指标检查十五、局房核心网元设备(含配线架)扩容工程的特别注意事项前言随着移动通信运营商对网络和基站建设的安全、质量、可靠性要求的进一步提高,为实现监理工作科学化、标准化、正规化、根据信息产业部发布的通信工程设计、监理和工程验收的相关规或暂行规定:省通信工程质量监督中心的相关规定和要求;国主要运营商、设备供应商提供的施工安装手册和本公司多年监理工作经验,汇编了本标准。

无线基站工程施工规范

无线基站工程施工规范

无线基站工程施工规范 This manuscript was revised by JIEK MA on December 15th, 2012.无线基站工程施工规范第一章总则为保证机房良好环境,保障基站设备安全运行,有力提升维护工作效率,特制定本规范。

本规范作为工程的指导标准,同时作为工程验收的配套标准。

若局方另有要求将另行通知。

本规范中条款分为A、B、C三类,在每条最后标明。

对违犯A类条款每条处以500元罚款; 违犯A类条款每条处以200元罚款; 违犯C类条款每条处以100元罚款.第二章施工队基本要求所有施工队在基站施工时不准放置与工作无关的物品。

C所有施工队施工后基站内上下线井道、进出线孔洞等应采用防火材料封堵严密,无漏水痕迹。

C所有施工队下站点施工时必须联系监理与督导。

C严格按照设计图纸指导施工,当现场情况与设计图纸有出入时,施工方与监理确认现场情况,商量好最合理方案,由监理确认签单后方可安装。

A所有站点施工完成后必须清理现场,设备表面和设备内部清洁无痕,所有废料及余料均不得存放在机房内;除综合柜内必要的熔纤配件外,其他余料及废料(包括各种纸箱及木箱)全部清理;保持机房周围环境卫生,无法带回的工程废料必须就地掩埋,不得散落在机房周围;A站点必须拍照留底(拍照内容:线缆走线、标签、机房设备位置整体、机房卫生、馈窗封堵、天馈等),若站点未拍照以未施工处理。

A现场施工的每一位成员均要求注意言行举止,礼貌待人,施工中如遇问题,需及时反馈情况,严禁与监理、督导以及当地村民发生争执。

A每个施工队伍整理并带齐好自己的施工工具;安全帽、安全带、爬梯等工具必须携带及使用;每队着装必须统一。

B进行已经开通的站点扩容或处理告警时,要开“临时进入基站机房审批单”,由旗县网络中心主任签字,进机房前一定要与中心机房的监控人员联系,得到许可后方可进入,施工完毕再由旗县网络中心主任确认签字。

A新建站点必须填写施工日志,机房平面图草图画在施工日志背面,平面图必须标明机房长宽及设备、走线架、馈窗、门的间距。

基站无线设备安装施工规范

基站无线设备安装施工规范

基站无线设备安装施工规范1. 引言本文档旨在规范基站无线设备的安装施工流程,以确保设备的高效运行和安全性。

符合本规范的安装施工将保证设备的稳定性和可靠性,同时减少潜在的故障风险。

2. 设备准备在进行基站无线设备的安装施工之前,需要进行以下设备准备工作: - 确定设备的型号和规格,保证其满足工程需求; - 检查设备的完整性,确保无缺损或缺陷;- 准备所需的安装工具和设备,如螺丝刀、扳手、测量工具等; - 确定安装位置和相应的安装方案。

3. 安装位置选择选择合适的安装位置对于基站无线设备的性能至关重要。

在选择安装位置时,以下因素需考虑: - 信号覆盖范围和信号强度需求; - 建筑物结构和材料,比如墙壁厚度和材质; - 高度和方向,以优化信号覆盖和传输; - 安全因素,如防雷、防水和抗震。

4. 安装施工步骤4.1 施工前准备施工前需要做好以下准备工作: - 与客户或工程部门确认安装位置和要求; -制定详细的施工计划,包括所需材料和工具清单; - 确定安装人员和相关负责人;- 对设备、材料和施工现场进行全面检查。

4.2 安装固定设备按照设备安装方案,进行以下步骤: 1. 使用螺丝或其他固定方式将设备固定在合适的位置; 2. 确保设备安装牢固稳定,不会松动或倾斜; 3. 根据需要,使用防水、防尘和防火措施对设备进行封装; 4. 接地,接地方式需符合相关标准,确保人身安全和设备稳定的接地。

4.3 连接电源和通信线路将设备与电源和通信线路连接时,需要遵循以下步骤: 1. 检查电源和线路的接口是否匹配; 2. 连接电源和线路前,确保设备断电状态; 3. 使用正确的接线方式连接电源和线路,避免接反或接触不良; 4. 用绝缘带或其他绝缘材料对接线部分进行绝缘处理; 5. 严禁使用损坏的电源线和线路。

4.4 调试和测试完成安装和连接后,对设备进行调试和测试,以确保设备的正常运行。

调试和测试步骤如下: 1. 开启设备电源,观察设备指示灯状态是否正常; 2. 使用专业测试工具对设备的信号传输和接收进行测试; 3. 进行设备的功能性测试,如无线信号覆盖范围和传输速率测试; 4. 检查设备接口和连接线路是否正常。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

移动通信网基站无线设备安装施工规范(基站设备安装实施细则)移动通信网基站无线设备安装施工规范目录1.施工条件和施工前准备 (2)1.1机房应具备装机条件 (2)1.2天线抱杆应具备安装条件 (2)1.3馈线走线架应具备安装条件 (2)1.4铁塔走线架应具备馈线接地处 (3)1.5安装前对工程前期准备工作检查 (3)2.施工组织和实施 (3)2.1第一次工程协调会 (3)2.2工程设计交底 (4)2.3施工技术力量报告和检验 (4)2.4设备器材送货和检验 (5)2.5示范站和第一次工地例会 (5)2.6安装质量检查 (6)3.天馈线系统安装程序和规范 (6)3.1天馈线安装位置的质量要求 (6)3.2天馈线的组装吊挂质量要求 (5)3.3天馈线安装质量要求 (7)3.4馈线的防雷接地质量要求 (9)3.5天馈线接头的防水处理质量要求 (9)3.6爱立信设备远端模块的安装质量要求 (9)4.室内设备(BTS)安装程序和规范 (10)4.1立架(含主设备,IDF架等) (10)4.2线缆布放与连接 (10)4.3接地 (11)4.4标签 (11)附件1用泡沫填充馈线最小弯曲半径 (12)附件2基站天线俯角和方位角测量方法 (13)附件3移动网基站设备安装质量检查表 (14)附件4移动网基站设备安装条件检查记录表 (16)1.施工条件和施工前准备1.1机房应具备装机条件1.1.1机房建筑应符合工程设计要求。

有关建筑工程已完工并验收合格,机房墙壁及地面已充分干燥,门窗闭锁应安全可靠。

b5E2RGbCAP1.1.2机房馈线孔洞窗已安装,位置、尺寸、数量等均应符合工程设计要求。

1.1.3新机房时,空调已安装完毕,并能提供使用。

室内湿度应符合工程设计要求。

1.1.3机房接地系统必须符合工程设计的要求,机房内应设有工作地排,保护地排,机房外应设有防雷地排(各地排规格和孔洞符合工程设计要求),各地排有接地引入线(40×4mm2扁钢或95mm2铜线)牢固连接,接地电阻符合设计要求(<5欧姆)。

p1EanqFDPw1.1.4市电已引入机房,机房照明系统已能正常使用。

1.1.5配套的走线架、电源、传输设备已安装。

1.1.6机房承重满足设备安装要求。

1.1.7机房建筑必须符合YD5002-94《邮电建筑防火设计标准》的有关规定。

机房内及其附近严禁存放易燃易爆等危险品。

DXDiTa9E3d1.2天线抱杆应具备安装条件1.2.1铁塔抱杆1.天线抱杆、悬臂及塔体必须紧固连接,符合安全要求;抱杆和悬臂必须防锈抗腐蚀;抱杆位置设置应符合工程设计要求,抱杆应垂直地面(左右偏差不超过1°)。

RTCrpUDGiT2.天线抱杆分离度应满足要求:天线抱杆应满足CDMA800天线系统水平分离度和垂直隔离度的要求:对于单极化天线,CDMA天线应满足同一扇区分集接收天线水平分离度大于 4.0米;对于所有天线,同一平台不同扇区内天线水平分离度大于1.0米。

在垂直方向上应满足:CDMA800与GSM900天线系统在不同天线平台上的垂直分离度大于2米。

5PCzVD7HxA1.2.2对于屋顶安装天线的CDMA/GSM共站情况来说,CDMA天线除了应满足同一扇区分集接收天线水平分离度大于4.0米外,发射天线与任何GSM接收天线的水平隔离度必须大于3米。

jLBHrnAILg1.2.3所有天线抱杆必须处于避雷针45度保护范围之中。

1.2.4GPS天线抱杆GPS天线一般应安装在铁塔或楼顶南面可选择的最开阔处,与GPS天线杆成45o角范围内应无阻挡;抱杆应垂直,误差在1度以内。

铁塔GPS支架悬臂伸出塔体长度大于1米。

建议抱杆长度1米左右,直径75毫米。

xHAQX74J0X1.3馈线走线架应具备安装条件1.3.1室外走线架宽度不小于0.4米,横档间距不大于0.8米,横档宽度不大于50毫米,横档厚度不小于5毫米LDAYtRyKfE1.3.2从铁塔和桅杆到馈线孔必须有连续的走线架。

1.3.3为使馈线进入室内更安全、更合理,施工更安全便利,高层机房外爬墙走线架应在馈线孔以下留有1.5米至2米长。

Zzz6ZB2Ltk1.3.4走线架需有足够的支撑力承重。

1.4铁塔或走线架应具备馈线接地处1.4.1新建铁塔按照主馈线接地要求预留接地位置。

A点:平台上距抱杆底1-2m处每根抱杆各1处;B 点:塔体下部爬梯笼两侧横铁上2处,高于60m的铁塔还应在塔中央爬梯笼两侧横铁上加2处。

dvzfvkwMI11.4.2楼顶走线架安装主馈线时,相应的位置应有可供接地的孔洞。

1.4.3A、B点接地铜排建议采用40×4mm2铜条制作,孔洞建议采用椭圆型。

1.5安装前对工程前期准备工作检查为了保证工程进度、质量,提高工程管理水平,在基站设备安装前,由建设单位司组织本部、监理和施工单位对工程的前期准备工作进行全面检查,检查的内容包括:rqyn14ZNXI1.5.1室外天馈线安装条件检查:按本文1.2-1.4所列各条进行,重点是分离度,接地处和有无连续走线架。

EmxvxOtOco1.5.2室内设备安装条件检查:按本文1.1所列各条进行,重点是:设备安装位置(设计的安装位置是否需要更改及建议安装位置),馈线孔洞数量和位置安排,避雷器架的安装位置,接地排是否合乎要求,走线架是否合乎要求;电源、传输有无到位,有无可供接电源的端子等等。

SixE2yXPq51.5.3应详实记录检查结果和安装处理意见,要有案可查。

检查用表见附表4。

1.5.4能整改的一定要及时组织整改以保证安装后的网络质量。

2.施工组织和实施2.1工程协调会2.1.1开工前应召开第一次工程协调会,会议由建设单位主持,参加单位应有建设单位、承包单位、分包单位、监理单位(必要时有设计单位)等承担本工程建设的主要负责人、专业技术人员、管理人员。

6ewMyirQFL2.1.2第一次工程协调会的主要内容是:1、建设单位简介工程概况,如:组网方案、规模容量、总工程量、工程时限。

2、建设单位根据委托监理合同宣布对监理工程师的授权3、建设单位、承包单位和监理单位分别介绍各自驻现场的组织机构、人员分工、驻地及联系方法。

4、建设单位介绍工程开工条件的准备情况,如:设计文件、设备材料到货进场情况等。

5、施工单位介绍施工准备情况,如施工队驻地,人员、车辆调遣计划,机具仪表到场等情况。

6、建设单位和监理工程师对施工准备情况提出意见和要求。

7、监理工程师介绍监理规划的主要内容。

8、涉及工程的其它约定9、研究确定各方参加今后协调会的主要人员及主要议题。

2.1.3第一次工程协调会各方应有文字发言稿,并提交会议。

会议纪要应由监理负责起草并经与会各方代表会签。

kavU42VRUs2.2工程设计交底2.2.1施工安装前,指导施工的工程设计文本应到位,设计单位(或建设单位)应负责介绍工程设计情况,以透彻了解设计原则及质量要求;考虑到实际情况,每期工程施工前至少应向监理和施工方提供由设计人员签名的或建设方本工程负责人签名的有效力的含“‘二图二角’即机房平面布置图、天线位置及馈线走向图、方位角、下倾角”的书面材料。

y6v3ALoS892.2.2设计需重大更改的,应及时办理设计变更,必要时,应请设计人员及时到现场办公,解决问题。

2.3施工技术力量报告和检验2.3.1施工安装前,施工单位应按要求向监理单位报送相关文件:1.分包单位资格报审表(A3)和有关资料(含单位营业执照,企业资质等级证书,业绩材料);2.施工组织设计(方案)报审表(A2)及施工组织设计方案,方案应含:(1)质量、进度、安全目标及保证措施;(2)施工组织及管理、技术人员资质,附以名单及职称、学历、岗位证书(或培训证书)复印件;(3)工机具仪表进场报审表和工机具仪表清单;3.工程开工报审表(A1)。

监理工程师收到报验申请表后应及时对照检查并签署意见。

批准的施工组织方案和主要技工未经监理同意不得随意改变。

M2ub6vSTnP2.3.2施工队的技术力量(含技工数量、施工方案、车辆、工机具)应满足施工质量和进度要求,每支施工队应指定有质量和安全责任人,关键部位的操作(上塔及操作,制作馈线头,线缆连接)必须是有许可证、有经验的熟练技工担任;新手必须经过培训入场,只能做辅助工作;0YujCfmUCw2.3.3施工的工机具仪表应符合施工要求下表列出了基站设备安装施工所需基本工具仪表:2.4设备器材送货和检验开工前建设单位、供货商、施工单位和监理单位代表要对需安装的主要设备、主要材料、配件及辅材点验,设备器材必须全部到齐,数量、规格型号应符合工程设计要求,无受潮和损伤现象。

应作好点验记录,不合要求的应要求供货商限时解决,所用电源电缆应用阻燃耐火型。

eUts8ZQVRd2.5示范站的安装开工时,各地一般应选择一至二个有代表性的基站作为示范站,进行示范性安装。

示范站安装由施工单位组织,监理、督导和建设单位参加(必要时,设计人员和设备供货商代表也应参加),示范站要达到的目的是:sQsAEJkW5T检验现场安装条件是否完全具备;检验设备、器材的品种、质量、数量是否满足工程要求;检验施工技术力量(含人员、组织方案、现场管理、投入施工的工机具仪表)是否符合工程质量和进度要求;检查施工工序、工艺、质量是否符合规范要求;示范站安装完成后由监理工程师召集第一次工地例会,例会由参建各方参加。

会上各方应对示范站情况作出评价,明确提出不合要求的地方;对不合要求的地方,要明确责任人,明确措施,明确完成的时限。

监理工程师应起草例会纪要,并会签。

GMsIasNXkA每支施工队入场安装时,都应先做一个示范站。

2.6工程质量的责任和检查工程施工质量是在施工过程中形成的,而不是最后检验出来的,为确保工程质量,应建立质量责任和检查体系:施工单位对所承包的工程项目的施工质量负责,是施工质量的直接实施者和责任者。

应当建立起健全的质量管理体系,落实质量责任制,确定工程项目的项目经理、技术负责人和施工管理负责人。

质量责任人应对安装质量特别是关键部位进行质量自检;TIrRGchYzg监理单位代表建设单位对工程质量实施监理,对工程质量承担监理责任。

监理单位责任主要有违法责任和违约责任。

监理工程师的质量监督与控制就是使承包单位建立起完善的质量自检体系并运转有效,监理工程师的质量检查与验收,是对承包单位作业活动质量的复核与确认;监理工程师的检查决不能代替承包单位的自检,而且,监理工程师的检查必须是在承包单位自检并确认合格的基础上进行。

现场监理工程师应履行职责,严格把关,不合格的地方应当场纠正。

7EqZcWLZNX3.天馈线系统安装程序和规范3.1天馈线安装位置的质量要求为了使基站内外设备布局合理、美观,有必要在新建基站对将要安装的设备和未来的增网、扩容作整体通盘安排,先进场安装的要给后续进场的留下位置和方便。
