几种典型锅炉房设计图

锅炉房设计（6～7章）

1锅炉房包括设置锅炉的锅炉间，设置给水、水处理、送引风、运煤除灰、化验室等辅助设备的辅助间，值班、更衣、浴室等生活用房。

容量较大的锅炉房（通常是指6~10t/h 锅炉的锅炉房），还包括变配电用房、仪表操作间、机修间和办公用房。

化验室：悬浮物、总硬度、总碱度、pH 值、溶解氧、溶解固形物、硫酸根、氯化物、工业分析、发热量、飞灰和炉渣可燃物含量、烟气含氧量或二氧化碳和一氧化碳含量等项目。

对不需经常化验的项目，宜通过协作解决;仪表间：锅筒压力、锅筒水位、锅筒进口给水压力、过热器出口蒸汽压力和温度、省煤器进出口水温水压、监测经济运行参数的仪表（燃料量、蒸汽/给水流量、排烟温度...）;2机修间：锅炉房检修间配备的基本机修设备包括钳工桌、砂轮机、台钻、洗管器、手动试压泵和焊割等。

大型锅炉房检修用的机床设备(包括车床、钻床、刨床和小型移动式空压机等)，是采取自行配置或地区协作，宜作技术经济比较确定。

3（一）6t/h 及以下蒸汽锅炉6t/h 蒸汽锅炉相当于4.2MW热水锅炉一般，每台锅炉配置一个仪表盘，包括功能：锅炉仪表、自控装置、煤量表以及水泵、运煤、除渣等。

仪表间位置有三种布置方式：•仪表间设置在锅炉间内，用玻璃隔断隔开；•仪表间设置在炉前小平台上；•仪表间布置在生活间内（值班、更衣、浴室等）。

一仪表间的设计与布置4这种布置方式最简单，但设计中应注意，仪表间的位置应不妨碍锅炉设备的检修。

5这种布置方式由于仪表间距地面有一定的高度（约1.2米左右），因此不影响炉排的抽出检修。

同时，若锅炉房采用吊煤罐运煤时，操作人员可在仪表间内集中操作吊煤罐向各台锅炉加煤，运行较方便。

但这种布置方式需增加锅炉房的面积。

6电葫芦吊煤罐：能同时承担水平运输和垂直运输的简易的间歇运煤设备。

7 这种布置方式不影响锅炉的检修，土建设计较为简单。

但操作人员不能直接观察到每台锅炉的运行情况，并且仪表间需占据一定的建筑面积。

8（二）6吨／时以上蒸汽锅炉仪表盘设置有两种方式：1.仪表盘集中设置，全部锅炉的仪表及自控装置集中设置在一个仪表盘上，亦可将运煤除灰、水处理系统的仪表集中在该仪表盘上，做成中央仪表间；2.仪表盘单元配置，即每台锅炉配置一个仪表盘，仪表间的位置有以下几种：a. 仪表间布置在锅炉间内b. 仪表间布置在炉前平台上c. 仪表间布置在炉前室内d. 仪表间布置在生活间内9特点：可集中了解锅炉房运行的全貌，可减少操作人员人数，但系统复杂，对仪表、线路的检修水平要求较高。

4吨燃气蒸汽锅炉房设计cad图纸，7张图

1-10.51.1.1.51.59.14.332全自动离子交换软水器设备及主要材料表序号备注卧式燃气蒸汽锅炉1型号或图号单位数量产水量: 16~20T/hJM180E2-750型4风机功率: 9kW水泵电机功率: 4kW额定蒸发量: 4T/hWNS4-1.0-QC型耗电量: 10W电源: 220V 50Hz额定蒸气压: 力1.0MPa台台1台1台台名称及技术特性浮球阀控制水位4变流稳压供水泵泵（增压泵）2SGB25-40-HY型流量: Q=0~25m/h扬程: H=40m电机功率: P=5.5kW35增压泵，1用1备全自动控制过滤式除氧器1用于蒸汽锅炉，工作温度 >50%%dCJMY-20型出水量：20m/h172T-750型1台全自动除铁装置71台液位计控制水位LxBxH=320X1600X3200D57x3卧式燃气蒸汽锅炉卧式燃气蒸汽锅炉D57x3D57x3卧式燃气蒸汽锅炉D57x3D45x3卧式燃气蒸汽锅炉WNS4-1.0-QC型D73x4锅炉软化水、凝结水箱D27x3外网凝结回水一期食堂用蒸汽用蒸汽期食堂二用蒸汽浴室接口一备用锅炉房热力系统图自来水全自动软水器除氧水箱6DN80DN80DN80D108x4D108x4D108x4D108x4D108x4D108x4D108x4D108x4WNS4-1.0-QC型WNS4-1.0-QC型WNS4-1.0-QC型D89x4D89x4D89x4D89x4D89x4D89x4DN65DN65DN65DN65DN65过滤式除氧器除铁装置D108x4D108x4D108x4D108x4D108x4D108x4D108x4D108x4D108x4D108x4D89x4D89x4D27x3D89x4DN65DN65DN80DN80锅炉间水处理间维修间卫生间值班室化验室调压室化验室卫生间值班室锅炉间调压室维修间水

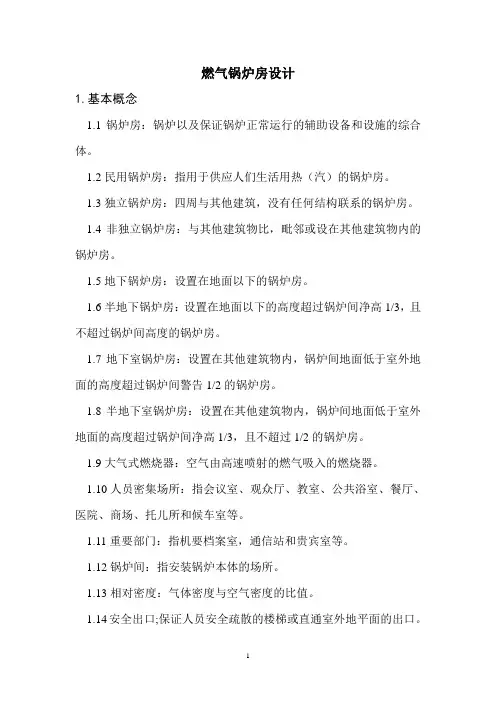

燃气锅炉房设计

燃气锅炉房设计1.基本概念1.1锅炉房：锅炉以及保证锅炉正常运行的辅助设备和设施的综合体。

1.2民用锅炉房：指用于供应人们生活用热（汽）的锅炉房。

1.3独立锅炉房：四周与其他建筑，没有任何结构联系的锅炉房。

1.4非独立锅炉房：与其他建筑物比，毗邻或设在其他建筑物内的锅炉房。

1.5地下锅炉房：设置在地面以下的锅炉房。

1.6半地下锅炉房：设置在地面以下的高度超过锅炉间净高1/3，且不超过锅炉间高度的锅炉房。

1.7地下室锅炉房：设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间警告1/2的锅炉房。

1.8半地下室锅炉房：设置在其他建筑物内，锅炉间地面低于室外地面的高度超过锅炉间净高1/3，且不超过1/2的锅炉房。

1.9大气式燃烧器：空气由高速喷射的燃气吸入的燃烧器。

1.10人员密集场所：指会议室、观众厅、教室、公共浴室、餐厅、医院、商场、托儿所和候车室等。

1.11重要部门：指机要档案室，通信站和贵宾室等。

1.12锅炉间：指安装锅炉本体的场所。

1.13相对密度：气体密度与空气密度的比值。

1.14安全出口;保证人员安全疏散的楼梯或直通室外地平面的出口。

⒉耗热量计算2.1采暖热负荷Q h=q h A c·10-3式中：Q h—采暖设计热负荷（KW）；q h—采暖热指标（W/m2），可按下表选用；Ac—采暖建筑物的建筑面积（m2）。

采暖热指标推荐值（W/m2）采暖热指标q h建筑物类型未采取节能措施采取节能措施住宅58~64 40~45 居住区综合60~67 45~50学校、办公60~80 50~70医院、托幼65~80 55~70 旅馆60~70 50~60商店65~80 55~70 食堂、餐厅115~140 100~130 影剧院、展览馆95~115 80~105 大礼堂、展览馆115~165 100~150注：1.表中数值适用于我国东北、华北、西北地区。

2.热指标中已包括约5％的管网热损失。
