OLED器件材料和工艺介绍
oled制作工艺和器件原理
oled制作工艺和器件原理
OLEDb是一种制作和操作发光二极管（OLED）的工艺。
OLED是一种具有自发光特性的有机材料的显示技术，可以在无需背光的情况下产生亮度和颜色。
OLED的制作工艺一般包括以下步骤：
1. 基底制备：选择透明和柔性的基底材料，如玻璃、塑料等，并在其上涂层透明导电层。
2. 阳极制备：在透明导电层上面涂层使得电流只能从阳极进入的阳极材料。
3. 有机材料沉积：将有机材料用蒸镀、溅射等方法沉积在阳极上，形成发光层。
4. 阴极制备：在有机材料上涂层使得电流只能从阴极出去的阴极材料。
5. 导电层制备：在阴极上涂层具有较低电阻且具有保护作用的导电层。
6. 装封：将制作好的OLED芯片封装在适当的封装材料中，以保护其免受环境损害。
OLED的器件原理是基于有机材料在电场中的电致发光现象。
在OLED中，电流从阳极流入，经过发光层后再流出阴极，
形成一个电流回路。
当电流通过发光层时，有机材料受到电场的激发，激发后会释放能量，这些能量以光的形式辐射出来，产生发光效果。
OLED的器件原理也与有机材料的能带结构有关。
在OLED中，有机材料常常包含一个能带隙，当电子从低能级跃迁到高能级时，会有能量差释放出来，产生光子。
调节有机材料的能带结构可以实现不同的颜色发光。
综上所述，OLEDb制作工艺是通过沉积有机材料在透明导电
层上并封装成器件，利用有机材料的电致发光特性实现发光显示。
OLED结构驱动各类工艺原理及材料分析
（3）AMOLED 可实现高亮度和高分辨率； （4）AMOLED 可以实现高效率和低功耗； （5）AMOLED 易于实现大面积显示； （6）工艺成本不同，AMOLED 驱动电路藏于显示屏内，更易于实 现集成度和小型化，由于工艺上已解决外围驱动电路与屏的连接问题， 这在一定程度上提高了成品率和可靠性，而 PMOLED 必须用 COG 或者 TAB 等进行外接驱动电路，使得器件体积增大和重量增加，实施工艺 复杂。
第一章概念
LanStar 0 NetVOD 视频点播系统是一套通过网络对音频节目、视频节目以及多媒体信息实现 多用户视频节目的主动点播，随动点播，定时点播及实况视频广播的系统。
第二章配置要求
服务器
硬件配置
对常规应用模式的硬件需求现列表如下，此需求参数均为同类产品参考值。
同 时 播 储存节目 服务器硬件需求
OLED 在显示器中的分类 底发射和顶发射
OLED 全彩方式
三种彩色化方式比较 AMOLED＆PMOLED 根据驱动方式不同：根据像素电路中是否采用薄膜晶体管 TFT 技 术，可以把 OLED 器件按驱动类型不同分为 AMOLED（Active Matrix OLED，有源矩阵 OLED）和 PMOLED（PassiveMatrix OLED，无源矩阵 OLED），目前市场上 OLED 产品主要以 AMOLED 为主。
基板需要镀保护膜 基板与背盖之间完全填充 uv 胶材料 使用透明填充物 背盖不需开槽 适合 bottom，top，am or pm 无空腔，抗机械强度高，可应用 touch panel 产品可在低压状态下工作 透氧透水性有待检验 复合薄膜

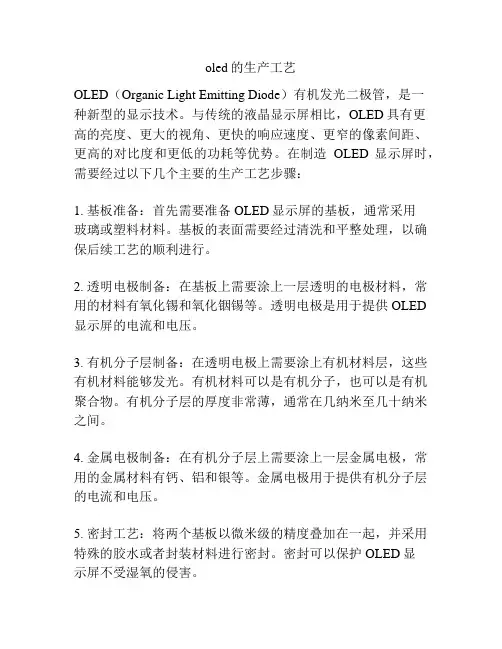

oled的生产工艺
oled的生产工艺OLED（Organic Light Emitting Diode）有机发光二极管，是一种新型的显示技术。
与传统的液晶显示屏相比，OLED具有更高的亮度、更大的视角、更快的响应速度、更窄的像素间距、更高的对比度和更低的功耗等优势。
在制造OLED显示屏时，需要经过以下几个主要的生产工艺步骤：1. 基板准备：首先需要准备OLED显示屏的基板，通常采用玻璃或塑料材料。
基板的表面需要经过清洗和平整处理，以确保后续工艺的顺利进行。
2. 透明电极制备：在基板上需要涂上一层透明的电极材料，常用的材料有氧化锡和氧化铟锡等。
透明电极是用于提供OLED 显示屏的电流和电压。
3. 有机分子层制备：在透明电极上需要涂上有机材料层，这些有机材料能够发光。
有机材料可以是有机分子，也可以是有机聚合物。
有机分子层的厚度非常薄，通常在几纳米至几十纳米之间。
4. 金属电极制备：在有机分子层上需要涂上一层金属电极，常用的金属材料有钙、铝和银等。
金属电极用于提供有机分子层的电流和电压。
5. 密封工艺：将两个基板以微米级的精度叠加在一起，并采用特殊的胶水或者封装材料进行密封。
密封可以保护OLED显示屏不受湿氧的侵害。
6. 驱动电路添加：在OLED显示屏中需要添加驱动电路，以供电和控制显示。
驱动电路可以集成在基板上，也可以通过封装连接到OLED显示屏上。
7. 终检和包装：生产完成后，需要进行终检，确保OLED显示屏没有缺陷和故障。
检测项目包括亮度、均匀度、色彩等。
通过合格的OLED显示屏进行包装和封装，以便运输和销售。
上述是OLED显示屏的主要生产工艺步骤，具体的工艺流程和细节因制造商而异。
现代OLED显示屏的制造过程还涉及到一些先进的技术，如薄膜沉积、光刻、蒸发、封装等，这些技术的应用使OLED显示屏具有更高的画质和性能。
OLED结构及发光原理
OLED结构及发光原理OLED（Organic Light Emitting Diode）是一种将有机化合物作为发光材料的电子器件。
与传统液晶显示技术相比，OLED具有较高的对比度、更广的视角、更快的响应速度和更低的能耗。
下面详细介绍OLED的结构和发光原理。
1.OLED的结构OLED器件主要由以下几个部分组成：（1）基底：OLED器件的基底是一种透明的材料，通常是玻璃或塑料。
在基底上可以选择加入透光电极，提供电流传输功能。
（2）发射层：发射层是OLED的发光部分，包含有机发光材料。
常用的有机发光材料有小分子和聚合物两种类型。
发光材料的种类和结构可以决定OLED的发射光谱和颜色。
（3）电荷注入层：电荷注入层是用来注入电子和空穴的材料层。
通常分为电子传输层和空穴传输层。
电子注入层用来向发射层注入电子，空穴注入层用来向发射层注入空穴。
（4）电荷传输层：电荷传输层用来传输电子和空穴，将电子注入层和空穴注入层所注入的电荷输送到发射层。
（5）电极：OLED器件通常需要两个电极完成对电流的控制。
一个电极用作透光电极，另一个电极用作阴极或阳极，完成电子和空穴的注入。
2.OLED的发光原理OLED的发光原理可以分为电荷注入和发射两个主要过程：（1）电荷注入：当在OLED器件中加上适当的电压时，阴极从阴极端注入电子，阳极从阳极端注入空穴。
电子和空穴在电荷传输层中聚集，并进一步注入到发射层中。
（2）发射：在发射层中，电子与空穴相遇，发生复合反应并释放能量。
这些能量以光子的形式发射出来，形成可见光。
发射层中的有机发光材料的分子结构决定了光的颜色和发光效率。
3.OLED的工作原理OLED器件可以分为分子型OLED（MOLED）和聚合物型OLED（POLED）两种类型。
（1）MOLED：MOLED是由小分子有机材料构成的OLED。
MOLED的特点是组织有序、生长质量高，具有较高的发光效率和较长的寿命。
但MOLED 制造工艺复杂、成本高。
OLED的工艺及参数
OLED的结构及制备工艺1、OLED的器件结构OLED屏的基本结构可分为单层器件结构、双层器件结构、三层器件结构和多层器件结构等多种。
单层结构器件的正负两极之间只含有一层有机发光层，这种结构常用在掺杂型OLED中。
这种结构的器件性能较差，由于两种载流子注入不平衡，所以复合几率小，发光效率低；由于器件中有机膜厚度大，驱动电压高。
在双层结构的器件中，由于大多数有机材料不是具有传输空穴的性质就是具有传输电子的性质，但同时具有均等的空穴和电子传输性质的有机材料极少。
为了有效的解决了电子和空穴的复合区远离电极和平衡载流子注入效率的问题，提高OLED的发光效率，采用双层结构。
双层结构的器件有效地平衡了空穴和电子的注入量，提高载流子的注入速率和器件发光效率与量子效率。
三层结构的器件由空穴传输层(HTL)、电子传输层（ETL）和发光层（EML）组成。
在此结构中，三个功能层各行其职，有利于器件的性能优化，这也是一种标准的器件结构。
为了降低驱动电压，提高对比度，增加量子效率，提高发光亮度而采用多层结构。
多层结构不但保证了OLED功能层与玻璃间的良好附着性，而且还使得来自阳极和阴极的载流子更容易注入到有机功能薄膜中。
但多层结构在改善器件性能的同时，也会给各层之间带来复杂的界面效应。
2、OLED的制备工艺目前在中国大陆，OLED显示器件的制备还处于实验室阶段，但已到达了中试的边缘，因此我们将主要讨论实验室的OLED制备工艺。
不管是实验室、中试，还是量产，OLED器件的制备过程基本一致，主要区别在于器件的真空蒸镀设备上。
实验室一般选用手动的真空蒸镀设备进行单片样品蒸镀，以便于制作种类不同的实验样品；中试线一般采用半自动的真空蒸镀设备进行连续的多片样品蒸镀，以便于小批量产品的切换；量产线一般采用全自动的真空蒸镀设备进行流水样品蒸镀（或采用线蒸镀技术与工艺），以便于提高良品率、降低产品成本。
据悉，也有的机构正在研究尝试在量产线上用旋涂技术工艺进行生产OLED产品。
OLED简介
3.3OLED器件发光机制
发光过程通常由4个阶段完成： （１）在外加电场作用下载流子的注入：电子和空穴分别从阴极和阳极向夹在电极之间的有机功 能薄膜注入
（２）载流子传输：注入的电子和空穴分别从电子输送层和空穴输送层向发光层迁移
（３）激子的形成和迁移：电子和空穴复合产生激子，激子在电场作用下迁移，能量传递给发光 分子，并激发电子从基态跃迁到激发态 （4）电致发光：激发态能量通过辐射跃迁产生光子
3.5 OLED全彩化技术
3.5.2 彩色滤光片法
制作方法： 将三种发光层叠在一起，使红、绿、蓝混色产生白光，或是互补色产生白光， 再使用彩色滤光片滤出三色光。
优势 发光层的制备不需要掩膜 开口率不受RGB图形的影响
技术难点 • 彩色滤光片使色彩减弱2/3，需要高 效且稳定的白色光源 • 彩色滤光片增加了成本，生产效率 降低 • 白色光谱影响色域大小
3.5 OLED全彩化技术
目前OLED全彩化方法可分成五种，分别是（a）RGB像素并置法、（b）彩色滤光片 法、（c）色转化法、（d）微共振腔调色法、（e）多层堆叠法。
3.5 OLED全彩化技术
3.5.1 RGB像素并置法
制作方法： 在蒸镀红、蓝、绿其中一种有机材料时，利用遮罩将另外两个像素遮蔽，然 后利用高精度的对位系统移动遮罩或者基板，再继续下一像素的蒸镀。 优势 色彩饱和度高 发光效率高 材料成本低 技术难点 • 掩膜的热胀冷缩影响对位系统 的精准度 • 掩膜开口阻塞及污染问题RGB 三原色发光寿命的差异 • 对位系统的精准度
制作工艺
旋涂（Spin-coat） 喷墨打印（ink-jet printing）
2.OLED基本结构
LCD 背光源与色阻结合控制发光 电压驱动，液晶控制发光强度
oled的生产工艺流程
oled的生产工艺流程OLED的生产工艺流程OLED（Organic Light Emitting Diode）是一种采用有机材料发光的显示技术，具有自发光、高对比度、快速响应、视角宽广等优点。
在OLED的生产过程中，主要涉及到材料的制备、器件的加工、封装与测试等环节。
下面将详细介绍OLED的生产工艺流程。
一、材料制备OLED的材料制备主要包括有机发光层材料、电子传输层材料、空穴传输层材料以及封装材料的制备。
有机发光层材料是OLED的核心材料，通常采用有机小分子材料或聚合物材料。
电子传输层和空穴传输层材料用于调控电子和空穴的运输性能，提高器件的电荷注入效率。
封装材料用于保护OLED器件，防止其受到氧气和水分的侵蚀。
二、器件加工OLED器件的加工主要包括底部电极制备、有机发光层的蒸镀、电子传输层和空穴传输层的蒸镀、顶部电极制备等步骤。
底部电极通常采用透明导电氧化锌或氧化铟锡(ITO)薄膜，通过物理气相沉积或磁控溅射等技术制备。
有机发光层、电子传输层和空穴传输层通过有机分子的蒸镀形成。
顶部电极通常采用金属材料，通过物理气相沉积或磁控溅射等技术制备。
三、封装与测试封装是OLED生产中非常重要的一步，它能够有效地保护OLED器件免受环境中的湿氧侵蚀。
常用的封装技术包括真空封装和大气封装。
真空封装是将OLED器件放置在真空室中，通过热压或黏合技术将器件与玻璃基板封装在一起。
大气封装是将OLED器件放置在具有防潮效果的有机材料中，通过热压或黏合技术将器件与基板封装在一起。
测试是OLED生产过程中的关键环节，用于检测器件的性能和质量。
常用的测试项目包括亮度、色度、响应时间、均匀度等。
测试过程中需要使用专业的测试仪器和设备，例如光谱仪、亮度计、显微镜等。
OLED的生产工艺流程主要包括材料制备、器件加工、封装与测试等环节。
在每个环节中，都需要严格控制各个工艺参数，确保OLED器件的性能和质量。
随着技术的不断发展，OLED的生产工艺也在不断改进和创新，以满足不同应用领域对OLED显示的需求。
OLED 各层结构简介
ITO 比 m-MTDATA 易形成電洞， a 形 成電洞後經由路徑 b將電洞轉移至電 洞注入層或電洞傳輸層
OLED 各層介紹—HIL(電洞注入層)
材料的要求/功能: 1.功函數與陽極材料“匹配” 2.與陽極材料及電洞傳輸層的附著 性良好 3.表面型態穩定，平整 常見的電洞注入層材料: 青花化物(Phthalocyanines) eg.CuPc 濺度碳膜(Sputtered Carbon) 導電高分子(Conductive polymers)
OLED 各層結構
OLED 各層介紹—Anode(陽極)
常見的陽極材料: 陽極材料的要求/功能: • 氧化銦錫(Indium Tin Oxide, ITO) 1.透光度好 • 氧化銦鋅(Indium Zinc Oxide, 2.高功函數(易搶電子) IZO) 3.功函數與電洞注入層或電洞傳輸層匹配 4.低電阻 5.表面型態平整
磷光材料簡介
能夠將激態電子的三重態以磷光方式發光的材料均是有機金屬化合物，其中中心 金屬均是過渡金屬，如：鋨(Os)、銥(Ir)、鉑(Pt)、銪(Eu)、釕(Ru)等
Blue Green
Red
OLED 各層介紹—ETL(電子傳輸層)
材料的要求/功能: 1.傳輸電子 2.陰極修正作用 3.載子侷限作用(僅電子容易傳輸) 4.功函數與電子注入層及發光層匹配 常見材料：有機金屬錯合物、含氧氮雜環類、含Si, F, B類
TCTA、TPOTA、m-MTDATA、p-MTDATA
m-TDATA
OLED 各層介紹—HTL(電洞傳輸層)
材料的要求/功能: 常見的電洞傳輸層材料: 1.傳輸電洞 芳香胺類(Aromatic amine) 2.功函數與電洞注入層及發光層匹配 如:Naphta-phenyl benzidene (NPB) 3.載子侷限作用 (僅電洞容易傳輸) TPD、1-TNATA 4.表面型態穩定，平整
OLED 各层结构简介
,
汇报人：
目录 /目录
01
OLED基本结 构
02
各层功能和作 用
03
各层材料和特 性
04
各层工艺制备 方法
01 OLED基本结构
发光层
发光层是OLED的 核心部分负责产生 光
发光层由有机材料 组成可以发出不同 颜色的光
发光层的厚度和材 料决定了OLED的 亮度和色彩表现
发光层需要与阴极 和阳极相连形成电 场使电子和空穴在 发光层中结合产生 光
04 各层工艺制备方法
发光层工艺制备方法
制备方法：采用真空蒸镀、 溶液涂布等方法制备
材料选择：选择合适的有机 发光材料
工艺控制：控制温度、压力、 时间等参数
质量检测：通过光学、电学 等方法检测发光层的性能
空穴注入层工艺制备方法
材料选择：选 择合适的材料 如有机半导体
材料
沉积方法：采 用真空蒸发、 溅射等方法进
空穴传输层的主要功能是传输 空穴实现电荷平衡
空穴传输层可以提高OLED器 件的亮度和效率
空穴传输层可以改善OLED器 件的稳定性和寿命
电子传输层的功能和作用
电子传输层是 OLED器件的核心 部分负责传输电流 和电子
电子传输层的材料 通常具有高导电性 和高电子迁移率
电子传输层的厚度 和均匀性对OLED 器件的性能有重要 影响
电化学沉积法：通过电化学反应在基板 上形成金属或金属氧化物薄膜作为电极
感谢您的观看
汇报人：
发光材料：有机发光二极管（OLED）的发光层主要由有机材料构成如荧光粉、磷光粉等。
特性：发光层的特性包括发光效率、发光亮度、发光色温等。其中发光效率是衡量发光层性能 的重要指标发光亮度和发光色温则直接影响到OLED显示屏的显示效果。
oled有机发光材料
oled有机发光材料有机发光二极管（OLED）是一种新型的发光材料，它具有高对比度、快速响应、柔性、薄型化等特点，因此在显示技术领域具有广阔的应用前景。
本文将对OLED有机发光材料进行深入探讨，包括其基本原理、材料特性、制备工艺以及应用前景等方面。
OLED有机发光材料是一种由有机化合物构成的发光材料，其发光原理是通过在有机材料中加入电子和空穴，使之在电场的作用下发生复合，从而产生光子。
与传统的LED发光材料相比，OLED有机发光材料具有更高的发光效率和更广泛的发光颜色范围，可以实现全彩显示。
此外，OLED还具有自发光、柔性、薄型化等特点，可以制成柔性显示器、透明显示器等各种形态的显示设备。
在OLED有机发光材料的制备过程中，材料的选择至关重要。
常见的有机发光材料包括有机小分子材料和有机聚合物材料。
有机小分子材料具有较高的发光效率和纯度，但制备工艺复杂，成本较高；而有机聚合物材料具有较低的制备成本和较好的柔性，但发光效率和稳定性有待提高。
因此，如何选择合适的有机发光材料并优化制备工艺，是当前研究的重点之一。
目前，OLED有机发光材料已经在手机、电视、平板电脑等各种显示设备中得到广泛应用。
其优越的显示效果和柔性设计，使其在可穿戴设备、车载显示、智能家居等领域也具有广阔的应用前景。
未来随着技术的不断进步，OLED有机发光材料有望实现更高的发光效率、更广泛的应用领域。
综上所述，OLED有机发光材料作为一种新型的发光材料，具有独特的优势和广阔的应用前景。
随着技术的不断发展，相信OLED有机发光材料将在未来的显示技术领域发挥越来越重要的作用。
希望本文的介绍能够对OLED有机发光材料有所了解，并为相关领域的研究和应用提供一定的参考价值。

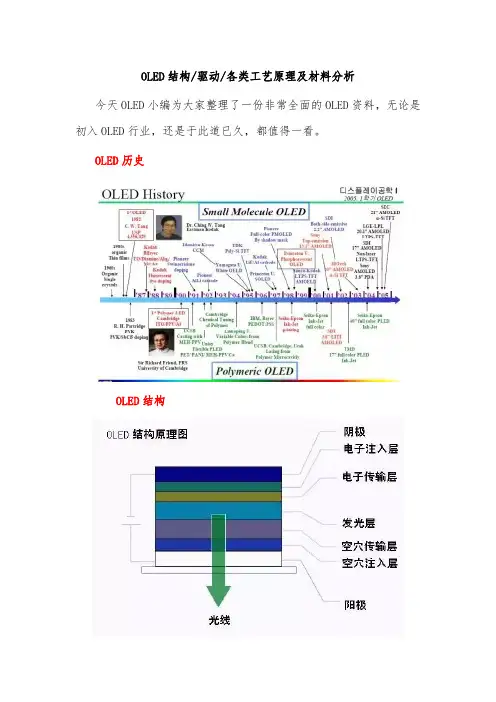

OLED结构驱动各类工艺原理及材料分析
OLED结构驱动各类工艺原理及材料分析OLED（Organic Light Emitting Diode，有机发光二极管）是一种通过有机材料发光的显示技术，具有自发光、高对比度、广视角和快速响应等优点。
OLED的结构驱动涉及许多工艺原理和材料，下面我们将对其进行分析。
OLED的结构通常由光学透明基板、阳极、有机发光材料层、电子传输材料层、阴极和封装层等组成。
首先，底部光学透明基板通常使用ITO薄膜作为阳极材料。
ITO具有较高的透明性和导电性，能够提供必要的阳极电流，并且能够让透过的光线穿透。
其次，有机发光材料层是OLED的核心部分，也是OLED显示效果的决定性因素。
有机发光材料层通常包含多层结构，包括发光层、载流子输运层和载流子注入层。
发光层中的有机分子通过激发态的介电常数变化来发光。
不同的有机分子可以通过调整其化学结构来实现不同的发光颜色。
作为电子传输材料层，它具有载流子输运的功能，通常采用多层结构来优化电子和空穴的传输速度和效率。
常用的电子传输材料包括TPD（N，N-‘-二-甲氧基-1，1'-联苯基二肽）和ALQ3（三茂铝），它们能够提供良好的载流子输运性能并改善电子与空穴的平衡。
阴极的选择对OLED的性能有重要影响。
优秀的阴极材料应具有高反射率、低功函数和稳定的导电性。
目前，常用的阴极材料有镍（Ni）、银（Ag）和铝（Al）等。
同时，阴极也必须是光学不透明的以防止外部光线的干扰。
最后，封装层用于保护OLED结构，防止氧气和水蒸气的侵入，以延长器件的寿命。
封装层常采用陶瓷、玻璃、铝、塑料或有机材料等制成，具有较好的封装性能和透过率。
总的来说，OLED的结构驱动涉及多种工艺原理和材料。
光学透明基板提供了透明的底部材料，阳极用于提供阳极电流，有机发光材料层是OLED的核心，电子传输材料层优化电子和空穴的传输，阴极提供高反射率和稳定的导电性，封装层用于保护OLED结构。
这些组成部分共同作用，实现了OLED的工作原理和优秀的显示效果。
OLED器件材料和工艺介绍
Getter 涂布
• Dupont 有相似专利drylox • 适合bottom，top也可以用，am or pm • Getter 涂布后需要500度左右高温烧结
Ca膜 树脂 涂布
• Ca 膜 +树脂，涂布在背盖上 • 膜层透明 • 背盖不需开槽 • 基板需要镀保护层 • 适合bottom，top,am or pm
OLED——Vs LCD（性能）
LCD
需要背光 有视角限制 响应时间100ms 多层结构 不支持柔性显示 工艺复杂，成本高 温度范围窄： 0 ℃ ~ 50 ℃
OLED
自发光 >160度宽视角 相应快，1us 更薄，<1mm 柔性显示 工艺简单，具有低成 本潜力 使用温度范围宽 : -40℃ ~ 85 ℃
with low resolution
Small to medium size with high resolution
Sche me
2 Transistors (2-T) Pixel Circuit
Vdd Scanline
TFT1
TFT2
Cs Dataline
OLED
• Variations of threshold voltage(Vth) and mobility(μ) can affect the output current
8
6
5.9%
4
3.5%
3.17%
2
0.59%0.9% 0.02%
0.2%
0.68%
0
0.5
0.7
0.9
1.1
1.3
Threshold Voltage (V)
Comparison of Analog Driving Scheme
OLED器件材料和工艺介绍
OLED器件材料和工艺介绍OLED（有机发光二极管）是一种采用有机材料制成的电子器件，可以通过电流在材料中产生电致发光的现象。
与传统的LED（发光二极管）相比，OLED具有更高的发光效率、更广的视角范围和更鲜艳的颜色显示。
本文将从OLED器件的材料和工艺两个方面进行介绍。
OLED器件的关键材料主要包括有机发光材料、电子传输材料和封装材料。
有机发光材料是整个OLED器件中最重要的材料，决定了器件的发光效率和颜色饱和度。
常用的有机发光材料有狄仁发光材料和磷光材料。
狄仁发光材料具有高发光效率和长寿命，适用于大屏幕显示器和照明领域。
磷光材料则具有更广的颜色范围和更高的颜色饱和度，适用于小尺寸显示器和移动设备。
电子传输材料是OLED器件中负责载流子传输和电子注入的材料。
通常采用的电子传输材料有聚合物材料和小分子有机材料。
聚合物材料具有较高的电子迁移率和较宽的带隙范围，适用于大面积的器件制备。
小分子有机材料则具有较高的电子迁移率和更好的薄膜形态控制性能，适用于高分辨率和高亮度的器件制备。
封装材料用于保护OLED器件免受氧气和湿气的侵蚀，并提供器件的柔韧性和可曲性。
常用的封装材料有有机材料和无机材料。
有机材料具有较好的柔性和可塑性，可以制备出柔性OLED器件，适用于可弯曲的显示器和移动设备。
无机材料则具有较好的阻隔性能和热稳定性，适用于大面积显示器的封装。
OLED器件的制备工艺主要包括有机膜的蒸镀、封装和灯制备。
有机膜的蒸镀是制备OLED的关键步骤之一，通过将有机材料加热到一定温度，使其蒸发并沉积在基板上形成薄膜。
蒸镀过程需要在真空条件下进行，确保有机材料的纯净性和薄膜的致密性。
封装过程是将制备好的OLED器件密封在封装材料中，保护器件免受外部环境的侵蚀。
封装工艺采用的主要技术有灌封和贴片封装。
灌封是将OLED器件和封装材料放置在一个封装胶囊中，使用真空泵抽取空气并灌入封装材料，然后封口，形成密封的封装结构。
oled的生产工艺
oled的生产工艺OLED的生产工艺OLED（Organic Light Emitting Diode）是一种有机发光二极管，采用有机材料制造，具有自发光、高对比度、快速响应和可弯曲等特点，因此在显示技术领域具有广泛的应用前景。
OLED的生产工艺主要包括有机材料的制备、器件结构设计、薄膜沉积、光罩制作、封装等多个环节。
有机材料的制备是OLED生产的基础。
有机材料通常是由碳、氢、氮、氧等元素组成的有机化合物，其结构中含有共轭键，能够发生电子共轭作用，从而实现电子的输运和注入。
有机材料需经过合成、纯化等多个步骤制备而成，保证其纯度和稳定性。
器件结构设计是OLED生产的重要环节。
OLED器件通常由多个层次组成，包括阳极层、有机发光层和阴极层。
阳极层通常采用透明导电氧化物薄膜，如氧化铟锡（ITO），用于注入正电荷。
有机发光层是OLED的关键部分，其中含有发光分子，通过注入电荷激发分子发生光致发光。
阴极层用于注入电子，常采用铝或钙等金属材料。
合理的器件结构设计可以提高OLED的发光效率和稳定性。
接下来是薄膜沉积过程。
薄膜沉积是在基板上制备OLED器件结构的关键步骤。
常用的薄膜沉积技术包括热蒸发、有机分子束蒸发、溅射等。
热蒸发是通过加热有机材料，使其蒸发并在基板上沉积形成薄膜。
有机分子束蒸发是将有机材料放置在炉管中，通过加热使其蒸发并通过分子束控制沉积在基板上。
溅射是通过离子轰击的方式使目标材料释放出原子或离子，沉积在基板上形成薄膜。
薄膜沉积过程需要控制温度、压力、沉积速率等参数，以确保薄膜的质量和均匀性。
光罩制作是OLED生产的重要环节之一。
光罩是用于定义OLED器件结构的图案的工具，通过光刻技术制作。
光刻技术是利用光敏感胶的光化学反应，通过光源照射、曝光、显影等步骤，将图案转移到基板上。
光罩制作需要高精度的设备和工艺参数，以确保图案的准确性和清晰度。
最后是封装过程。
封装是将制备好的OLED器件封装在保护层中，以保护器件免受外界环境的影响。
oled工艺流程
oled工艺流程OLED（Organic Light Emitting Diode，有机发光二极管）作为一种新型的显示技术，已经在智能手机、电视等电子产品中得到广泛应用。
OLED的工艺流程涉及材料选择、器件制备、封装等多个步骤，下面将简要介绍OLED的工艺流程。
OLED的工艺流程首先包括材料选择。
OLED的发光层是由有机材料构成的，主要包括发光层、电子传输层、空穴传输层等。
选择合适的有机材料可以提高OLED的亮度、寿命、颜色纯度等性能。
其次是器件制备。
OLED器件由ITO（Indium Tin Oxide）透明导电层、空穴传输层、发光层、电子传输层和金属导电层构成。
首先，在基板上制备ITO层，通过物理气相沉积或溅射法将ITO薄膜沉积在基板上。
然后，使用化学气相沉积或有机分子溅射法，将空穴传输层、发光层和电子传输层沉积在ITO层上。
最后，在电子传输层上制备金属导电层，例如铝、钙等。
接下来是封装。
OLED器件制备完成后，需要进行封装以保护器件免受湿氧的影响。
封装一般采用无水胶、环氧树脂、有机玻璃等材料，将器件密封在其中。
同时，还需要加入适量的干燥剂，以防止器件受潮。
另外，为了改善OLED的性能，还可以进行退火、涂布等工艺步骤。
退火可以提高器件的电子传输性能和发光效率，通过在高温条件下对器件进行热处理。
涂布则是在基板上加工有机材料，以提高OLED的亮度和颜色纯度。
总之，OLED的工艺流程包括材料选择、器件制备、封装等多个步骤。
通过选择合适的有机材料和优化器件制备工艺，可以提高OLED的亮度、寿命和颜色纯度。
同时，封装工艺的应用可以保护器件免受湿氧的影响。
未来，随着技术的进步和工艺的不断改进，相信OLED技术在电子产品领域的应用会更加广泛。
OLED结构驱动各类工艺原理及材料分析
OLED结构驱动各类工艺原理及材料分析OLED（有机发光二极管）是一种用于制造平面显示器和照明设备的先进技术。
它由一系列非晶态有机材料（有机发光材料）组成，可以通过将电流流过它们来达到发光的效果。
OLED的结构驱动涉及到各种工艺原理和材料，下面将对其进行详细分析。
OLED的结构通常由四个主要组件组成：透明底座基板、阳极层、有机发光层和阴极层。
透明底座基板是OLED的基础，它提供了一个平稳的基础以及保护结构。
阳极层是一层透明导电层，它通过导电将电流引导到发光层。
阴极层则是可以反射电子的铝或钙层。
OLED的工艺原理主要涉及到有机发光层和阳极和阴极之间的电荷传输过程。
有机发光层包含了发光单元，当电流通过它们时，产生的电子和空穴结合，从而发出光线。
这个电荷传输的过程是通过在阳极和阴极之间形成一个电场来实现的。
当电源施加电压时，电子从阴极流向有机发光层，而空穴则从阳极流向有机发光层，最终在有机发光层中结合并发出光线。
在OLED的结构驱动中，材料起到了非常关键的作用。
有机发光材料是OLED的核心，它必须具备高度电子和空穴传导性能以及高发光效率。
在有机发光层中常用的材料有小分子有机材料和聚合物有机材料。
小分子有机材料由于其发光效率高、颜色纯净等特点而被广泛应用。
聚合物有机材料具有成本低、可溶性好等优势，但其发光效率相对较低。
除了有机发光层材料，OLED的结构驱动还使用了透明电极材料，如氧化锡（ITO）或氧化铟锌（IZO）。
这些材料在光学和电学性能方面都具备良好的特性，可以用于触摸屏和透明OLED显示器等应用。
另外，阳极和阴极材料也是非常重要的组成部分。
阳极通常使用导电透明材料如氧化铟锡和氧化铟锌，而阴极则使用反射电子的材料如铝或钙。
总的来说，OLED的结构驱动涉及到透明底座基板、阳极层、有机发光层和阴极层。
其工艺原理包括电荷传输和有机发光过程。
关键材料包括有机发光层材料、透明电极材料、阳极材料和阴极材料。
随着技术的不断进步，OLED显示器和照明设备在色彩饱和度、对比度和能效方面具备了优势，成为了未来显示技术的发展方向。
oled生产工艺
oled生产工艺OLED（Organic Light-Emitting Diode）是一种新型的显示技术，由于其高对比度、高亮度、自发光等特点，逐渐成为电子产品显示屏的主流技术。
OLED的生产工艺主要包括有机材料的制备、器件结构的制备以及封装等环节。
首先，有机材料的制备是OLED生产过程中的关键环节之一。
有机材料是制备OLED器件的基础，它包括有机发光材料、有机电子传输材料和有机阻隔材料等。
有机发光材料通常是通过化学合成的方法得到，其发光特性直接影响着OLED显示屏的亮度和色彩显示效果。
有机电子传输材料主要用于实现电子在器件内部的传输和输运，它需要具备电子迁移率高和电子注入性能好的特点。
有机阻隔材料主要用于在封装过程中对OLED器件进行保护，防止氧气和水分的进入，从而延长OLED器件的使用寿命。
其次，器件结构的制备是OLED生产的核心环节之一。
OLED器件一般由阴极、发光层和阳极组成。
其中，阴极主要用于注入电子，阳极主要用于注入空穴，发光层则是电子和空穴在其中复合释放能量并发光的位置。
制备器件结构的过程中，需要通过真空蒸镀、有机蒸发、有机物分子束外延等技术手段将有机材料层层叠加在一起，从而形成OLED的基本结构。
这个过程不仅考验制备设备的精密度和稳定性，也对工艺的控制要求非常高。
最后，封装是OLED生产过程中的最后一道工序。
封装的主要目的是保护OLED器件，防止氧气和水分的进入，从而延长OLED的使用寿命。
目前常用的封装技术有全封装和半封装两种。
全封装是将OLED器件与玻璃基板通过胶水粘合在一起，并将其周围封入封装胶完全隔绝氧气和水分的进入。
半封装则是将OLED器件封装在一个微小的密封腔中，通过减小封装腔的体积来减少氧气和水分进入的机会。
封装技术的选择和封装材料的合理选择对于OLED的性能和稳定性至关重要。
总之，OLED的生产工艺主要包括有机材料的制备、器件结构的制备以及封装等环节。
每一个环节都对OLED的性能和稳定性有着直接的影响，因此在OLED生产过程中需要注重材料的选择和工艺的控制，以保证OLED产品的质量和使用寿命。
oled的工艺流程
oled的工艺流程OLED（Organic Light Emitting Diode）是一种采用有机材料制成的发光二极管，广泛应用于显示技术中。
其制造过程主要包括以下几个步骤。
第一步：衬底准备衬底是制造OLED的基础，一般采用玻璃或塑料材料。
在制造之前，需要对衬底进行准备处理，包括清洗、去除尘埃和表面处理，以保证后续的涂覆和薄膜的附着性。
第二步：透明导电层的涂覆透明导电层是OLED显示器的基础层之一，用于传导电流和提供透明度。
常用的材料是氟化锡（FTO）或氧化镀锌。
在这一步，透明导电层会通过真空蒸镀或溶液涂覆的方法施加在衬底上。
第三步：有机半导体材料的沉积有机半导体材料是OLED屏幕中关键的成分，决定着发光的颜色和亮度。
它通常由有机分子或聚合物组成。
在这一步，有机半导体材料通过真空蒸镀或溶液沉积的方法施加在透明导电层上。
第四步：阳极材料的沉积阳极材料是OLED屏幕的另一个重要组成部分，用于收集电子并传递电流。
常用的阳极材料是氧化铟锡（ITO）或氧化钢。
在这一步，阳极材料会通过真空蒸镀或溶液涂覆的方法施加在有机半导体材料上。
第五步：发光层的沉积发光层是OLED显示器中最重要的层，用于发光。
根据需要的颜色，可以选择不同的有机发光材料，例如红色、绿色和蓝色。
这些发光材料通过真空蒸镀或溶液涂覆的方法施加在阳极材料上。
第六步：阴极材料的沉积阴极材料用于注入电子，以激发有机发光材料产生光。
常用的阴极材料包括铝或钙。
在这一步，阴极材料会通过真空蒸镀或溶液涂覆的方法施加在发光层上。
第七步：封装封装是保护OLED显示器的关键步骤，主要是将制造好的显示层封装在玻璃或塑料的封装体中，以保护其不受湿气和灰尘的影响。
封装过程可以采用热辊封装或真空封装等方法。
通过上述的工艺流程，制造出来的OLED显示器可以具有高亮度、高对比度、快速响应和广视角等优点。
此外，OLED显示器还具有柔性和可弯曲性的特点，使得其在可穿戴设备、手机、电视和照明等领域有着广泛的应用前景。
OLED器件结构与发光机理解析
OLED器件结构与发光机理解析OLED（Organic Light Emitting Diode）是一种有机发光二极管，它的器件结构简单而优雅，发光机理也很有趣。
下面我将详细解析OLED器件结构和发光机理。
1.透明基板：一般采用玻璃或透明塑料材料，提供支撑和保护的作用。
2. Anode（阳极）：一层透明的导电材料（如氧化铟锡，ITO），作为电子流的正极。
3.有机分子层：采用有机材料，如聚苯胺或聚芴类材料，这是OLED的关键部分，通过电子和空穴的再组合发射光子。
4. Cathode（阴极）：由金属材料（如铝、钙）构成，作为电子流的负极。
5. 电荷传输层/电子注入层（Electron Transport Layer/ETL）：用于电子的输运和注入的层，可以提高载流子的运动性能和注入效率。
6. 电荷传输层/空穴注入层（Hole Transport Layer/HTL）：用于空穴的输运和注入的层，可以提高载流子的运动性能和注入效率。
7. 增强层（Outcoupling）：用于提高发光效率，在光输出方向增加光线的折射和反射。
8. 辅助材料层（Assist Materials）：用于增强主要组分的功能和性能。
9.封装层：用于封装器件，保护其免受外界湿气和氧气的影响。
OLED发光机理是基于电子和空穴再组合的原理。
当一个电压被施加于OLED的阴极和阳极上时，阴极释放出电子，阳极释放出空穴。
这些电子和空穴穿过有机分子层时，会在其中的发光材料中发生再组合。
当电子和空穴再组合时，会释放出能量，产生光子（光的基本单位）。
这些光子会通过受体材料层的吸收和修饰，以可见光的形式发射出来。
下面是OLED发光机理的一般发射过程：1.电子和空穴被注入有机分子层，其中发光材料扮演着重要的角色。
2.电子和空穴通过空穴传输层（HTL）和电子传输层（ETL）进行输运，避免相互结合。
3.电子和空穴在发光材料中再组合，释放出能量。
4.能量的释放导致电子从高能级转移到低能级，产生光子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Content
• OLED器件特性、结构及工艺流程 • OLED用材料、效率、寿命 • OLED驱动 • OLED蒸镀工艺 • OLED封装工艺 • 课后作业
OLED——简介
OLED又称有机发光二极管 可以自发光，无需背光 全固态，不怕震动 高亮度 高对比度 视角宽 超薄 低成本 低功耗
OLED——空穴传输(HTL)材料
空穴传输材料
TPD NPB TTB HTM2
Tg （℃） 60 78 82 98
OLED——掺杂材料
OLED——电子传输、发光层材料
发光光谱
能量传递过程
能量传递过程
能量传递过程
OLED——电子传输材料
电极材料
发光效率
OLED失效机理分析
Content
Level 2 Level 3
Level 4
Digital Driving Scheme: Time Period
One pixel with 5 bit gray level
Voltage 5V
One pixel turn-on period
16
8
4 21
Time
Comparison of Driving Scheme
Getter 涂布
• Dupont 有相似专利drylox • 适合bottom，top也可以用，am or pm • Getter 涂布后需要500度左右高温烧结
Ca膜 树脂 涂布
• Ca 膜 +树脂，涂布在背盖上 • 膜层透明 • 背盖不需开槽 • 基板需要镀保护层 • 适合bottom，top,am or pm
Precisee
color reproductio n
Reduced data driver
pelex data
driver plex
process
Non-uniformity of gray level due to threshold voltage change
Smallnsize
panel • 产品可在低压状态下工作 • 透氧透水性有待检验
复合薄膜
复合薄膜
• 无背盖，薄（封装层厚度3um），可做轻薄显示 • 柔性好，可做柔性显示 • 透过率高，无密闭空腔，可顶发光，低压环境工
作 • 膜层材料稳定性好，使用时间长 • 基片需要做保护层 • 膜层抗机械强度低 • 设备投资较大，tactime长，需要多组成膜设备 • 材料（有机膜层）需要特供 • 有vitex的barix技术及专利，使用需许可
of TFT2.
Variation of gray-scale
Display Area
4 Transistors (4-T) Pixel Circuit
Vdd
Dataline
பைடு நூலகம்
Scanline
M003
M001
OLED parameters:
Cequivalent = 5pF Cstorage = 600fF Rserial = 36
OLED——Vs LCD（剖面结构）
PMOLED——工艺流程
PMOLED——工艺流程
Content
• OLED器件特性、结构及工艺流程 • OLED用材料、能级、效率、寿命 • OLED驱动 • OLED蒸镀工艺 • OLED封装工艺 • 课后作业
OLED结构衍变
OLED——空穴注入（HIL）材料
OLED——Vs LCD（性能）
LCD
需要背光 有视角限制 响应时间100ms 多层结构 不支持柔性显示 工艺复杂，成本高 温度范围窄： 0 ℃ ~ 50 ℃
OLED
自发光 >160度宽视角 相应快，1us 更薄，<1mm 柔性显示 工艺简单，具有低成 本潜力 使用温度范围宽 : -40℃ ~ 85 ℃
M002
M004 OLED
Cs
Vdd
Pixel Operation (Turn-on Period)
Dataline Scanline
M001
Current Signal
Setting Voltage
Vdd
Vgateline=15v
M003
Vdd
=14.1v
Idata =10uA
M002
( ) Ioled
Content
• OLED器件特性、结构及工艺流程 • OLED用材料、效率、寿命 • OLED驱动 • OLED蒸镀工艺 • OLED封装工艺 • 课后作业
Content
• OLED器件特性、结构及工艺流程 • OLED用材料、效率、寿命 • OLED驱动 • OLED蒸镀工艺 • OLED封装工艺 • 课后作业
(A)
Pixel for LCD
Cs
OLED
Dataline
(B)
Pixel for OLED
Pixel Operation for OLED Display
Voltage signal
Scanline
Vdd
Current signal
TFT1 TFT2
Cs
OLED
Dataline
Analog Driving Scheme
• OLED器件特性、结构及工艺流程 • OLED用材料、效率、寿命 • OLED驱动 • OLED蒸镀工艺 • OLED封装工艺 • 课后作业
OLED——驱动方式
被动式驱动
主动式驱动
优点
‧构造简单 ‧成本较低
‧低电压驱动、低功耗 ‧适合大尺寸．高分辨率发展 ‧寿命长
‧不适合大尺寸、高分辨率发展 ‧技术门槛较高
2.Current driving scheme for high performance AM-OLED Digital driving scheme
Basic Pixel for LCD and OLED Display
Scanline
Vdd
Scanline
TFT1
TFT
TFT2
Cs
CLC
Dataline
笔记本
监视器
TV
有源主动（AM）
OLED——结构原理图
OLED——发光原理图
HIL: 空穴注入层 HTL: 空穴传输层 EML: 发光层 ETL: 电子传输层 EIL: 电子注入层
OLED——象素结构图
底发射和顶发射
OLED——全彩方式
方式 图示
RGB 3色排列
白光+彩色滤光片(CF) 蓝光+色变换层(CCF)
can result in non-uniform brightn in AM-OLED.
Digital Driving Scheme: Area Period
One pixel with 3 bit gray level
Vdd
Scanline
TFT1 TFT2
Level 0 Level 1
Cs
OLED
8
6
5.9%
4
3.5%
3.17%
2
0.59%0.9% 0.02%
0.2%
0.68%
0
0.5
0.7
0.9
1.1
1.3
Threshold Voltage (V)
Comparison of Analog Driving Scheme
Advantage
Voltag e
Drivin g
1.Simple architecture of driver.
缺点 （因尺寸和分辨率增加会造成
(需低温多晶硅TFT技术)
发光效率与寿命减少）
‧生产成本高
显色能力
单色或多彩
全彩
车用显示器、游戏机、手机、 目标市场 PDA等中小型显示器，抢占
TN/STN市场
数码相机、数码摄象机、Smart Phone 等，取代TFT-LCD在消费性市场的地位
AM驱动方式
1.Voltage driving scheme for AM-OLED Analog driving scheme
=
1 2
μ
⋅
COX
⋅W L
⋅
VGS
− Vth
2
M004 OLED
Cs
Vdd
Pixel Operation (Turn-off Period)
Dataline Scanline
M001
Voltage holding
Vdd
Vgateline=15v
Vdd
M003
=14.1v
Idata =10uA
Constant
g
variations of Vth and
Schem mobility.
e
Disadvantage
1. Non-uniformity of gray level due to threshold voltage change.
1. Complex driver circuit. 2. Complex pixel circuit. 3. Low aperture ration
with low resolution
Small to medium size with high resolution
Sche me
2 Transistors (2-T) Pixel Circuit
Vdd Scanline
TFT1
TFT2
Cs Dataline
OLED
• Variations of threshold voltage(Vth) and mobility(μ) can affect the output current
