(完整版)射频微带阵列天线设计毕业设计
射频微波技术课程设计
射频微波技术课程设计专业班级：学号：学生姓名:指导教师：年月日设计题目：圆极化微带天线仿真设计一、内容摘要微带天线（microstrip antenna）在一个薄介质基片上，一面附上金属薄层作为接地板，另一面用光刻腐蚀方法制成一定形状的金属贴片，利用微带线或同轴探针对贴片馈电构成的天线。
微带天线分2 种：①贴片形状是一细长带条，则为微带振子天线。
②贴片是一个面积单元时，则为微带天线。
如果把接地板刻出缝隙，而在介质基片的另一面印制出微带线时，缝隙馈电，则构成微带缝隙天线。
二、设计任务及指标：设计一种谐振频率为920MHz的圆极化贴片天线，利用Ansoft公司的HFSS13.0对其进行建模并对其进行仿真分析天线的远区辐射场特性并进行一系列优化。
进一步理解微带天线的特性与应用，掌握微波天线的工程设计方法和技巧，熟悉三维电磁场仿真工具HFSS，了解微波天线产品的系统概念，提高专业素质和工程实践能力。
（1）工作频段：900~1200MHz。
（2）基板FR4：H=1.5mm，Er=4.4，tand=0.02。
（3）驻波比小于1.5。
（4）轴比小于3dB。
（5）方向性系数高于3dB。
（6）极化方式RHCP。
三、设计原理：1.微带贴片天线的工作原理微带贴片天线是由介质基片、在基片一面上有任意平面形状的导电贴片和基片另一面上的地板所构成。
天线要解决的两个重要问题是阻抗特性和方向特性。
前者要解决天线与馈线的匹配问题；后者要解决定向辐射或定向接收问题，也就是要解决提高发射功率或接收机灵敏度的问题。
而不论是阻抗特性还是方向特性都必须首先求出天线在远区的电磁场分布，为此要求解满足天线边界条件的麦克斯韦方程组。
对于这样一个电磁场的边值问题，严格的数学求解是很困难的。
因此，经常采用工程近似的方法进行研究，即用某种初始场的近似分布代替真实的准确分布来计算辐射场。
微带天线的辐射机理实际上是高频的电磁泄漏。
一个微波电路如果不是被导体完全封闭，电路中的不连续处就会产生电磁辐射。
微波天线课程设计5.6GHz微带天线设计(不同切角)
课程设计课程名称：微波技术与天线课设题目：微带天线设计（不同切角）实验地点：博学馆机房专业班级：电信1201班学号：2012001422学生姓名：指导教师：李鸿鹰2015 年7 月 4 日课程设计任务书注：课程设计完成后，学生提交的归档文件应按，封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）指导教师签名： 日期：2015-6-10专业班级电信1201 学生姓名课程名称 微波技术与天线课程设计 设计名称 微带天线设计设计周数 1.5周指导教师李鸿鹰设计 任务 主要 设计 参数1 熟悉HFSS 仿真平台的使用2 熟悉微带天线的工作原理与设计方法3 在HFSS 平台上完成如下微带天线的仿真设计 设计要求如下： 频率：5.6GHz 介质：FR44 结合同组其他同学的设计结果完成对于该天线结构参数与性能之间关系的探讨5 在1.5周内完成设计任务设计内容 设计要求6.11：分组、任务分配、任务理解6.12：查阅参考资料，理论上熟悉所设计的器件的工作原理与特性，完成方案设计。
6.15~6.18：熟悉仿真平台的使用，完成在平台上的建模，设置，结果提取与分析，以及验收。
6.19：同组同学结果汇总及讨论 6. 22：设计说明书的撰写在设计过程中，作为设计小组成员，每位同学要具有团队意识和合作精神，并最终独立完成自己的设计任务。
主要参考 资 料刘学观，微波技术与天线，西安电子科技大学电出版社，2012 顾继慧，微波技术，科学出版社，2007李明洋，HFSS 应用设计详解，人民邮电出版社，2010 学生提交 归档文件1.设计报告2.工程文件一、设计题目：微带天线仿真设计（不同切角贴片设计）二、设计目的：通过仿真了解微带天线设计，基于微带贴片天线基础理论以及熟练掌握HFSS10仿真软件基础上设计一个矩形贴片天线，分析其远区辐射场特性以及S曲线。
三、设计原理：矩形贴片是微带贴片天线最基本的模型，本设计就是基于微带贴片天线基础理论以及熟练掌握HFSS10仿真软件基础上，设计一个右手圆极化矩形贴片天线，其工作频率为5.6GHz，分析其远区辐射场特性以及S曲线。
(完整版)HFSS天线设计实例
HFSS 天线设计实例这是一种采用同轴线馈电的圆极化微带天线切角实现圆极化设计目标!（具体参数可能不精确，望大家谅解）主要讲解HFSS操作步骤!GPS微带天线:介质板:厚度:2mm,介电常数：2。
2，大小:100mm*100mm工作频率：1.59GHz，圆极化（左旋还是右旋这里不讲了哈),天线辐射在上半平面覆盖！50欧同轴线馈电，1、计算参数首先根据经验公式计算出天线的基本参数，便于下一步建立模型。
贴片单元长度、宽度(正方形贴片长宽相等)、馈电点位置，分离单元长度.下表是经HFSS分析后选择的一组参数：2、建立模型首先画出基板50mm*50mm*2mm 的基板起名为substrate介电常数设置为如图2。
2的,可以调整color颜色和transparent透明度便于观察按Ctrl+D可以快速的使模型全可见！按住Ctrl+Alt键,拖动鼠标可以使3D模型自由旋转同理，我们画贴片：1、在基板上画出边长65mm(假设用公式算出的是这么多）的正方形2、起名为patch，颜色选绿色,透明度设为0。
5画切角是比较麻烦的1、用画线条工具,画三线段,坐标分别是0。
5.0, 5。
0。
0, 0.0。
02、移动三角形，选中polyline1，选菜旦里edit\Arrange\move，先确定坐标原点或任一点为基准点，将三角形移动到左上角和贴片边沿齐平.3、复制三角形，选中polyline1，选菜单里edit\arrange\duplicate\around axis，相对坐标轴复制，角度换成180，然后在右下角就出现了相对称的另一个三角形.4、从patch上切掉对角上的分离单元polyline1和polyline1_1：选中patch、polyline1和polyline1_1，选菜单里3D modeler\Boolean\Subtract把polyline1和polyline1_1从patch上切掉最后剩下先在介质板底面画一个100mm＊100mm的正方形作为导电地板。
(完整版)射频传输线的设计及仿真毕业设计

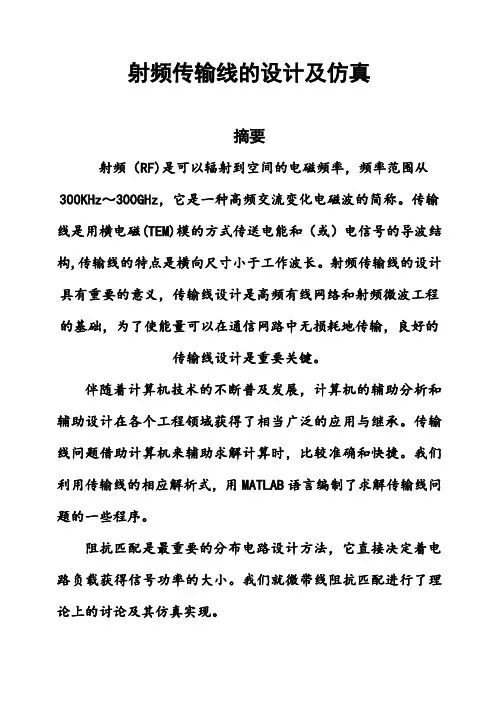

射频传输线的设计及仿真摘要射频（RF)是可以辐射到空间的电磁频率，频率范围从300KHz～300GHz，它是一种高频交流变化电磁波的简称。
传输线是用横电磁(TEM)模的方式传送电能和（或）电信号的导波结构,传输线的特点是横向尺寸小于工作波长。
射频传输线的设计具有重要的意义，传输线设计是高频有线网络和射频微波工程的基础，为了使能量可以在通信网路中无损耗地传输，良好的传输线设计是重要关键。
伴随着计算机技术的不断普及发展，计算机的辅助分析和辅助设计在各个工程领域获得了相当广泛的应用与继承。
传输线问题借助计算机来辅助求解计算时，比较准确和快捷。
我们利用传输线的相应解析式，用MATLAB语言编制了求解传输线问题的一些程序。
阻抗匹配是最重要的分布电路设计方法，它直接决定着电路负载获得信号功率的大小。
我们就微带线阻抗匹配进行了理论上的讨论及其仿真实现。
关键字：传输线理论 MATLAB计算机辅助计算微带线特性阻抗仿真RF Transmission Line Design and SimulationABSTRACTRadio frequency (RF) said electromagnetic frequency can be radiation into space,the range of the frequency range from 300 KHZ to 300 GHZ,it is a kind of lines based on transverse electromagnetic (TEM) way to transmit power and (or) electrical signals of guided wave structures,the characteristics of the transmission line is the wavelength of the work.The design of the RF transmission line is of great importance,transmission line design is a and so on the basis of photoelectric engineering,in order to make energy can without loss of transmission in thecommunication network, a good design of a transmission line is critical.Along with the popularization and development of computer technology, the computer aided analysis and design in various engineering fields obtained widespread application and development. Problem of transmission lines with the solving calculation, more accurate and fast. We use corresponding analytical formula of transmission line, the transmission line problem is compiled with MATLAB language of some of the program.Distribution circuit design method of impedance matching is the most important, it directly decides the circuit load to obtain the size of the signal power. We'll be microstrip line impedance matching for the discussion of theory and simulation implementation.Key words:Transmission line theory MATLAB computer aided calculation Microstrip line characteristic impedance simulation目录第1章绪论...................................................1.1课题背景及意义....................................................1.2 国内外发展现状...................................................1.3 本论文的内容安排.................................................第二章传输线理论.............................................2.1传输线方程........................................................2.1.1 时谐传输线方程..............................................2.1.2 均匀传输线的波动方程........................................2.1.3 入射波和反射波..............................................2.2 传输线的特性参量.................................................2.2.1 传播常数....................................................2.2.2 特性阻抗....................................................2.2.3 相速和相波长................................................2.2.4 输入阻抗....................................................2.2.5 反射系数....................................................2.2.6 驻波比及行波系数............................................2.3 均匀无耗传输线工作状态的分析 .....................................2.3.1 行波状态（无反射情况）......................................2.3.2 驻波状态（全反射情况）......................................2.3.3 行驻波状态（部分反射情况）..................................2.4阻抗圆图 .........................................................2.4.1 等反射系数圆................................................2.4.2 等阻抗圆....................................................2.5 传输线的阻抗匹配.................................................2.5.1 共轭匹配....................................................2.5.2 无反射匹配..................................................2.5.3 阻抗匹配的方法..............................................第三章传输线问题的计算机辅助计算 .............................3.1 利用公式求解.....................................................3.2 利用阻抗圆图求解.................................................3.3 利用计算机辅助计算求解...........................................第四章微带线特性阻抗仿真.....................................4.1 微带线基本理论...................................................4.2 微带线特性阻抗仿真...............................................4.2.1 ADS设计软件概述............................................4.2.2 无损耗微带线阻抗仿真........................................4.2.3 有损耗微带线阻抗仿真........................................参考文献......................................................第1章绪论1.1课题背景及意义射频（RF)是可以辐射到空间的电磁频率，频率范围从300KHz～300GHz，它是一种高频交流变化电磁波的简称。
射频电路专题实验 实验五 微带天线设计
Pr：被测天线距离R处所接收到的功率密度,单位为W/m2; Pi：为全向性天线距离R处所接收到的功率密度, 单位为W /m2
(3) 天线增益G定义为
Pr G Pi
相同输入功率
Pr：被测天线距离R处所接收到的功率密度,单位为W/m2; Pi：为全向性天线距离R处所接收到的功率密度, 单位为W /m2
实验五 微带天线设计、仿 真、制作与测试
一、天线的基本知识
1.1 天线的概念
天线：向空间发射或从空间接收电磁波的装置 天线功能: （1）能量转换功能:进行导 行波(或高频电流)和自由空 间波之间的能量转换; （2）定向作用:向空间发射 或从空间接收电磁波具有一 定的方向性。对于发射天线， 是指将电磁波能量向一定方 向集中辐射; 对于接收天线， 是只接收特定方向来的电磁 波.
2013-8-19
MW & Opti. Commu. Lab, XJTU
20
2013-8-19
MW & Opti. Commu. Lab, XJTU
21
• 类似上一步，完成天线阻抗变换传输线和50ohm传输线贴片。
(-33.4,39.5) (0,39.5) (-52.51,20.905) (-57.51,20.905) w2=2.31mm (-52.51,19.95) w1=0.40mm (-33.4,19.95) W=39.5mm (-33.4,19.55) (-57.51,18.595) (-52.51,18.595) l1=19.11mm (-52.51,19.55) (-33.4,05) L=33.4mm (0,0)
(-33.4,39.5) (0,39.5) (-52.9,20.845) (-57.9,20.845) w2=2.19mm (-52.9,19.895) w1=0.29mm (-33.4,19.895) W=39.5mm (-33.4,19.605) (-57.9,18.655) (-52.9,18.655) l1=19.5mm (-52.9,19.605) (-33.4,05) L=33.4mm (0,0)
24GHz微带贴片天线设计-毕业论文
---文档均为word文档，下载后可直接编辑使用亦可打印---摘要根据矩形贴片天线相关知识，设计出一款1×4的24GHz阵列贴片天线，此天线可以应用于交通测速以及汽车智能驾驶等方面。
首先是使用微带线馈电的方法建立单元贴片天线模型，进行优化仿真后得到最佳的单元贴片天线模型，然后在单元贴片天线的基础上，设计出合适的馈电馈电网络。
再通过仿真优化得到最佳的参数，从而设计出24GHz的阵列贴片天线。
并对天线设计进一步展望。
通过HFSS软件仿真设计，得到了一款1×4的阵列天线，回波损耗S11<-20dB,馈电点的输入阻抗值为50Ω，驻波比约为1.2，最大增益方向的增益为13.6dB，和之前所定的设计指标比较符合。
关键词：微带贴片天线；阵列天线；阻抗匹配; 方向图AbstractAccording to the knowledge of the rectangular patch antenna, a 1×4 24 GHz array patch antenna was designed. This antenna can be used in traffic speed measurement and intelligent driving of automobiles. The first is to use the method of microstrip line feeding to establish the unit patch antenna model, optimize the simulation to obtain the best unit patch antenna model, and then design a suitable feed power feed network based on the unit patch antenna. . Then the optimal parameters are obtained through simulation optimization to design a 24 GHz array patch antenna.Through the HFSS software simulation design, a 1×4 array antenna was obtained with a return loss S11<-20dB, a feed point input impedance of 50Ω, a standing wave ratio of approximately 1.2, and a maximum gain gain of 13.6dB. To meet the requirements of design indicators.Keywords: microstrip patch antenna; array antenna; Impedance matching;Direction pattern第1章绪论1.1论文的研究背景及意义毫米波（millimeter wave ）是波长为1～10毫米的电磁波，它的波长处于微波与远红外波相交叠的波长范围，所以同时具有两种波谱的特点。
毕业设计(论文)-一种新型微带贴片天线的优化设计[管理资料]
![毕业设计(论文)-一种新型微带贴片天线的优化设计[管理资料]](https://img.taocdn.com/s3/m/cfa9e14bfd0a79563d1e725f.png)
泉州师范学院毕业论文（设计）题目一种新型微带贴片天线的优化设计物理信息工程学院电子信息科学与技术专业 07 级 1班学生姓名学号 070303041指导教师职称副教授完成日期 2011年4月教务处制一种新型微带贴片天线的优化设计物理信息工程学院电子信息科学与技术专业指导教师：副教授【摘要】：由于普通微带贴片天线效率低，为了提高贴片天线的效率，提出一种容易制作的新型微带贴片天线。
用HFSS 软件对它进行仿真，并对仿真的结果进行分析。
与普通贴片天线进行比较，该天线提高了增益、降低了天线回波损耗。
所提天线由于制作简单、性能优良，所以具有一定的实用价值。
【关键词】：微带贴片天线；HFSS；增益；回波损耗目录摘要 (1)0. 引言 (3)1. 微带天线的发展 ................................................................................................................... 错误!未定义书签。
(5)................................................................................................................................................... 错误!未定义书签。
(4) (4) (4) (4)2. HFSS仿真软件 (5)HFSS仿真软件基本功能 (5) (5)3. 方案设计 (6)4. 普通微带贴片天线设计过程 (6)5. 正方形环缝的微带贴片天线设计过程 (7)6. 圆形环缝的微带贴片天线设计过程 ................................................................................... 错误!未定义书签。
射频天线设计与阵列器件技术
雷达系统天线
雷达系统概述
雷达系统是一种利用电磁波探测目标的系统，广泛应用于 军事、航空、气象等领域。雷达系统天线是雷达系统的重 要组成部分，负责发射和接收电磁波。
波束形成与扫描
雷达系统天线通常采用阵列天线形式，通过控制每个辐射 单元的相位和幅度，实现波束的成形和扫描。这有助于提 高雷达系统的探测精度和抗干扰能力。
当前挑战与问题
带宽限制与多频段兼容性
01
当前射频天线和阵列器件在带宽和多频段兼容性方面存在挑战
ቤተ መጻሕፍቲ ባይዱ
，难以满足日益复杂的通信需求。
交叉极化和干扰问题
02
在多天线系统中，交叉极化和干扰问题严重影响了通信性能。
材料与工艺限制
03
高性能、小型化和低成本的射频天线和阵列器件受到材料和工
艺的限制。
未来展望
新材料与新工艺的应用
射频天线设计与阵列器件技 术
作者：XXX 20XX-XX-XX
目 录
• 射频天线基础 • 阵列天线技术 • 天线材料与工艺 • 射频系统与性能分析 • 实际应用与案例分析 • 技术发展趋势与挑战
01
射频天线基础
定义与分类
定义
射频天线是用于接收和发送无线电波 的设备，能够将电磁波转换为电流或 电压，以便进行信号处理。
设计与优化
设计
根据实际应用需求，如覆盖范围、抗干扰能力、传输速率等 ，进行天线的设计。需要考虑天线尺寸、形状、材料等因素 ，以实现最优性能。
优化
通过调整天线参数，如长度、宽度、馈电方式等，对天线性 能进行优化。可以采用仿真软件进行模拟分析，以找到最优 的天线结构。
02
阵列天线技术
阵列天线基础
阵列天线的基本概念
5g微带阵列天线仿真设计
要求：利用介质常数为2.2，厚度为1mm ，损耗角为0.0009的介质，设计一个工作在5G 的4X4的天线阵列。
评分标准： 良：带宽〈7%优：带宽〉7%且效率大于60%1微带辐射贴片尺寸估算设计微带天线的第一步是选择合适的介质基板，假设介质的介电常数为r ε，对于工作频率f 的矩形微带天线，可以用下式设计出高效率辐射贴片的宽度W ，即为：121()2r c w f ε-+=式中，c 是光速，辐射贴片的长度一般取为/2e λ；这里e λ是介质内的导波波长，即为：e λ=考虑到边缘缩短效应后，实际上的辐射单元长度L 应为：2L L =-∆式中，e ε是有效介电常数，L ∆是等效辐射缝隙长度。
它们可以分别用下式计算，即为：1211(112)22r r e h wεεε-+-=++ (0.3)(/0.264)0.412(0.258)(/0.8)e e w h L hw h εε++∆=-+2.单元的仿真由所给要求以及上述公式计算得辐射贴片的长度L=19.15mm,W=23.72mm 。
采用非辐射边馈电方式，模型如图1所示：图1 单元模型此种馈电方式，可以通过移动馈电的位置获得阻抗匹配，设馈电点距离上宽边的偏移量为dx,经仿真得到当dx=4mm 时，阻抗匹配最好。
另外，之前计算出的尺寸得到的谐振点略有偏移，经过仿真优化后贴片尺寸变为L=19mm,W=23.72mm 。
仿真结果图如图2，图3所示。
3.504.00 4.505.00 5.506.00 6.50Freq [GHz]-30.00-25.00-20.00-15.00-10.00-5.000.00d B (S (1,1))HFSSDesign1XY Plot 1ANSOFTm 1m 2m 3Curve InfodB(S(1,1))Setup1 : Sw eepName XYm 1 4.9500-10.3381m 2 5.0600-10.1725m 35.0000-26.9508图2 S11参数-200.00-150.00-100.00-50.000.0050.00100.00150.00200.00Theta [deg]-20.00-15.00-10.00-5.000.005.0010.00d B (G a i n T o t a l )HFSSDesign1XY Plot 2Curve InfodB(GainTotal)Setup1 : LastAdaptive Freq='5GHz' P hi='0deg'dB(GainTotal)Setup1 : LastAdaptive Freq='5GHz' P hi='90deg'图3 增益图从图中可以看出谐振点为5GHz ，计算的相对带宽为2.2%，增益为5.78dB 。
