电脑开关电源电路图1大全
计算机开关电源工作原理(图解)和维修
计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
下边我们就来具体讲解一下电源的构造以及工作流程。
首先，我们要知道计算机开关电源的工作原理。

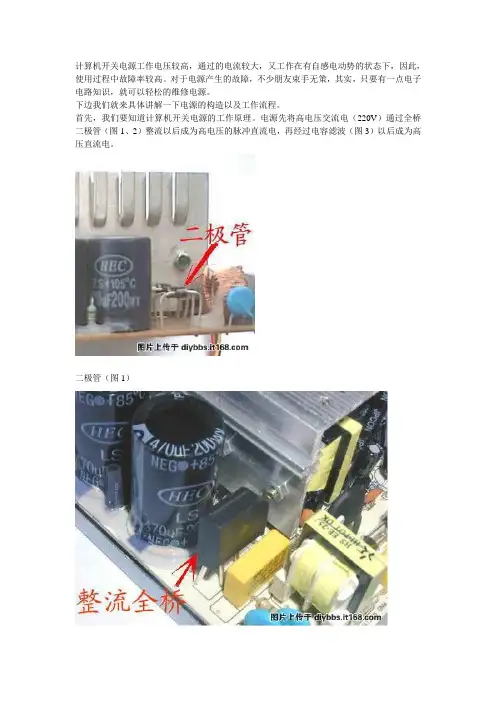

电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
二极管（图1）整流全桥（图2）滤波电容（图3）此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
高频变压器（图4）一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
在初步检查以后，还要对电源进行更深入地检测。
保险管（图5）用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上；电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关三极管VT1、VT2击穿。
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
电脑开关电源维修图解（2）
电脑开关电源维修图解（2）健全的PC电源中都具备9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
电脑开关电源原理及电路图
电脑开关电源原理及电路图2.1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源，无论是否开启，其辅助电源就一直在工作，直接为开关电源控制电路提供工作电压。
图1中，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
2.2、高压尖峰吸收电路D18、R004和C01组成高压尖峰吸收电路。
当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。
2.3、辅助电源电路整流器输出的300V左右直流脉动电压，一路经T3开关变压器的初级①~②绕组送往辅助电源开关管Q03的c极，另一路经启动电阻R002给Q03的b极提供正向偏置电压和启动电流，使Q03开始导通。
Ic流经T3初级①~②绕组，使T3③~④反馈绕组产生感应电动势(上正下负)，通过正反馈支路C02、D8、R06送往Q03的b极，使Q03迅速饱和导通，Q03上的Ic电流增至最大，即电流变化率为零，此时D7导通，通过电阻R05送出一个比较电压至IC3（光电耦合器Q817）的③脚，同时T3次级绕组产生的感应电动势经D50整流滤波后一路经R01限流后送至IC3的①脚，另一路经R02送至IC4（精密稳压电路TL431），由于Q03饱和导通时次级绕组产生的感应电动势比较平滑、稳定，经IC4的K端输出至IC3的②脚电压变化率几乎为零，使IC3内发光二极管流过的电流几乎为零，此时光敏三极管截止，从而导致Q1截止。
计算机主板各供电电路图解
计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。
这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。
1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。
（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。
因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。
CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。
主板的CPU供电电路框图如图1所示。
主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。
CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。
（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。
+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。
开关电源各模块原理实图讲解
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMFDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。
开关电源电路详解图
开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器(EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成.辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下:二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时,由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护.当加在压敏电阻两端的电压超过其工作电压时,其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间,要对C5充电,由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流.因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路:交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理:①输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路.当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路。
几种常见开关电源电路图
uc3842开关电源电路图用UC3842做的开关电源的典型电路见图1。
过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到3842的第3脚来实现保护。
当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压Vaux也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1、R2开始下一次启动过程。
这被称为“打嗝”式（hi ccup）保护。
在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（几百ms 到几s）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。
由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。
仔细调整这个电阻的数值，一般都可以达到满意的保护。
使用这个电路，必须注意选取比较低的辅助电压Vaux，对3842一般为13～15V，使电路容易保护。
图2、3、4是常见的电路。
图2采取拉低第1脚的方法关闭电源。
图3采用断开振荡回路的方法。
图4采取抬高第2脚，进而使第1脚降低的方法。
在这3个电路里R3电阻即使不要，仍能很好保护。
注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。
在过载或短路保护时，它也起延时保护的左右。
在灯泡、马达等启动电流大的场合，C4的取值也要大一点。
图1是使用最广泛的电路，然而它的保护电路仍有几个问题：1. 在批量生产时，由于元器件的差异，总会有一些电源不能很好保护，这时需要个别调整R 3的数值，给生产造成麻烦；2. 在输出电压较低时，如3.3V、5V，由于输出电流大，过载时输出电压下降不大，也很难调整R3到一个理想的数值；3. 在正激应用时，辅助电压Vaux虽然也跟随输出变化，但跟输入电压HV的关系更大，也很难调整R3到一个理想的数值。
开关电源电路详解图
开关电源电路详解图一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器(EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成.辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下:二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时,由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护.当加在压敏电阻两端的电压超过其工作电压时,其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.当电源开启瞬间,要对C5充电,由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流.因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路:交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理:①输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰.C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通,电流经RT1构成回路.当C6上的电压充至Z1的稳压值时Q2导通.如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路。
电脑开关电源维修图解及原理图解
电脑开关电源维修图解一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔，一块最酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼，一块最棒的声卡更能带领我们进入那美妙的音乐殿堂。
相对于CPU，显示卡、声卡而言，电源可能是微不足道的，我们对它的了解也不是很多，可是我们必须知道，一个稳定工作的电源，是使我们计算机能够更好工作的前提。
计算机开关电源工作电压较高，通过的电流较大，又工作在有自感电动势的状态下，因此，使用过程中故障率较高。
对于电源产生的故障，不少朋友束手无策，其实，只要有一点电子电路知识，就可以轻松的维修电源。
首先，我们要知道计算机开关电源的工作原理。
电源先将高电压交流电（220V）通过全桥二极管（图1、2）整流以后成为高电压的脉冲直流电，再经过电容滤波（图3）以后成为高压直流电。
此时，控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级（图4）。
接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。
其中，控制电路是必不可少的部分。
它能有效的监控输出端的电压值，并向功率开关三极管发出信号控制电压上下调整的幅度。
在计算机开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏；再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。
通过对多台电源的维修，总结出了对付电源常见故障的方法。
一、在断电情况下，“望、闻、问、切”由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。
因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。
首先，打开电源的外壳，检查保险丝（图5）是否熔断，再观察电源的内部情况，如果发现电源的PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。
