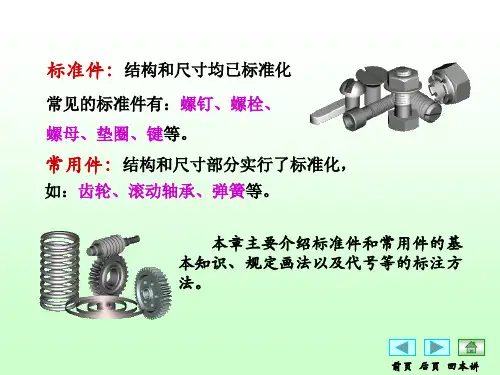

任务七绘制标准件和常用件
螺纹的主要作用 是连接零件或传 递动力。
前页 后页 回本讲
7.1.1 螺纹的基本知识
1、螺纹的形成
一个与圆柱轴线共面的平面图形(三角形、梯形 等）沿圆柱作螺旋线运动，就会形成不同断面形状 的螺纹。
外螺纹——制在圆柱体外表面上的螺纹 内螺纹—— 制在圆柱体内表面上的螺纹
螺旋线 A●
使用时，将内、外螺纹旋合在一起。
前页 后页 回本节 回本讲
标注示例
M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
前页 后页 回本节 回本讲
（2）梯形螺纹的标记与标注
格式： 螺纹代号Tr 公称直径 × 导程（螺距） 旋向
——中径公差带——旋合长度
Tr40× 14 (P7)－7H－L
前页 后页 回本节 回本讲
圆锥销联接的画法
开口销联接的画法
本章小结
1.掌握齿轮、键连接、销连接与滚动轴承的画法。 ⒉掌握键、销的标记。
前页 后页 回本讲
思考题
1、如何绘制内螺纹、外螺纹和连接螺纹，其画法有哪些规定？ 2、常用螺纹连接件有哪些？其标记有哪些内容？ 3、如何绘制螺栓、螺钉的连接图？有哪些注意事项？ 4、键、销、铆钉各有什么用途？其标记如何？
前页 后页 回本节 回本讲
7.1.3 螺纹的规定画法
1．外螺纹的规定画法
螺纹大径（d）— 粗实线 螺纹终止线 — 粗实线
A
螺纹小径 — 细实线 注意: 倒角圆不画;
细实线只画3/4个圆
A－A
大径 小径
A
螺纹终止线画到小径
剖面线画到粗实线处
2．内螺纹的规定画法
前页 后页 回本讲
7.1.1 螺纹的基本知识
1、螺纹的形成
一个与圆柱轴线共面的平面图形(三角形、梯形 等）沿圆柱作螺旋线运动，就会形成不同断面形状 的螺纹。
外螺纹——制在圆柱体外表面上的螺纹 内螺纹—— 制在圆柱体内表面上的螺纹
螺旋线 A●
使用时，将内、外螺纹旋合在一起。
前页 后页 回本节 回本讲
标注示例
M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
前页 后页 回本节 回本讲
（2）梯形螺纹的标记与标注
格式： 螺纹代号Tr 公称直径 × 导程（螺距） 旋向
——中径公差带——旋合长度
Tr40× 14 (P7)－7H－L
前页 后页 回本节 回本讲
圆锥销联接的画法
开口销联接的画法
本章小结
1.掌握齿轮、键连接、销连接与滚动轴承的画法。 ⒉掌握键、销的标记。
前页 后页 回本讲
思考题
1、如何绘制内螺纹、外螺纹和连接螺纹，其画法有哪些规定？ 2、常用螺纹连接件有哪些？其标记有哪些内容？ 3、如何绘制螺栓、螺钉的连接图？有哪些注意事项？ 4、键、销、铆钉各有什么用途？其标记如何？
前页 后页 回本节 回本讲
7.1.3 螺纹的规定画法
1．外螺纹的规定画法
螺纹大径（d）— 粗实线 螺纹终止线 — 粗实线
A
螺纹小径 — 细实线 注意: 倒角圆不画;
细实线只画3/4个圆
A－A
大径 小径
A
螺纹终止线画到小径
剖面线画到粗实线处
2．内螺纹的规定画法
螺钉、螺栓的画法-76页精品文档
四、 半圆键联结的画法
b
b
b
L
h
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
（1）画法
视图
剖视图
（2）在装配图中，被弹簧挡住的结构一般不画出
（3） 在装配图中，簧丝直径在图形上等于或 小于2mm时弹簧的画法
三、螺旋压缩弹簧作图步骤
2
本章结束 谢 谢！
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级
垫圈GB/T 93 20 表示标准型弹簧垫圈，规格（螺纹 大径）为20mm
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
高中通用技术之认识生活中常见的连接
铆钉： 一种金属制一端有帽的杆状零件，穿入被联接的构件 铆钉枪 铆钉枪 后，在杆的外端打、压出另一头，将构件压紧、固定。常 用的有R型铆钉、风扇铆钉、树形铆钉、半圆头、平头、 半空心铆钉、实心铆钉、沉头铆钉、抽芯铆钉、空心铆钉， 这些通常是利用自身形变连接被铆接件。
抽芯铆钉（也称拉铆钉）来自图片补充知识：生活中可实现方便调节的螺栓
一般用于可伸缩的结构中调节和固定伸缩后的相对位置，还有用于高度平衡调节的。
生活中连接无处不在，让我们仔细去观察与思考
结构的连接方式多种多样：按构件之间能否移动及转动来分类，分为刚连接 和铰连接
1、刚连接： 被连接的构件在连接处既不能相对移动， 也不能相对转动。常见的有榫接、焊接等。 2、铰连接 被连接的构件在连接处不能相对移动， 但能相对转动。 常见的有松铆，松螺栓，合页等。
螺栓和螺母：
螺栓：就是我们通常使用的螺丝，需与螺母配合，用于紧固连接两个带有通孔的零件。 不仅可以用于木材连接，也可用于金属连接，该连接可拆卸。按头部形状分：有六角头 的，圆头的，方形头的，沉头的弹簧垫圈
平垫圈： 安装在螺母或螺栓头部与 被连接构件的表面之间，可 使连接处受力均匀分布,防 止连接件受到损坏
从连接到设计大题（ 2015年10月新学考选考 ）
张民同学发现结冰的路上有人滑倒，于是用木板制作了如图所示的警示牌。 现在需要用3mm厚，30mm宽，长度足够的条钢制作一个警示牌支架（辅助材料不 限），设计要求如下： A.安装支架后的警示牌能稳定地摆在地面上，警示牌总高度不低于500mm； B.安装支架后的警示牌能放入内部空间为500mm×400mm×30mm的盒中。 请根据上述设计要求和警示牌的尺寸，完成以下任务： （1）画出支架结构的设计草图（警示牌可以不画），必要时可以用文字说明； （2）在设计草图上标注支架结构的主要尺寸 （支架长宽高） （3）支架与警示牌的连接可以采用 ▲ ① （在①自攻螺钉连接；②紧定螺钉连接；③膨胀螺栓连接 中选择一项，将序号填写在“ ▲ ”处） （4）为了防止生锈，适合学生在学校完成的表面处理 方法是 ▲ ② （在①表面刷光；②喷涂油漆；③电镀 中选择一项，将序号填写在“ ▲ ”处）
机械图样的标准件与常用件的表达方法
键连接的画法及标注
3种键
5.3 销连接
5.3.1 销的分类及标记 5.3.2 销连接的画法
销的作用及分类
1.销的作用
销连接是工程上广泛应用的可拆卸连 接，主要用于零件之间的定位或连接 。
2.销的分类
常用的销有圆柱销、圆锥销和开口销3 种，圆柱销、圆锥销用于零件之间的连接 或定位，开口销用于防止螺母松动或固定 其他零件。
圆柱螺旋压缩弹簧的基本参数
1.弹簧丝直径：弹簧钢丝直径（d）。 2.弹簧直径：弹簧外径（D）、弹簧内径（D1）、 弹簧中径（D2）。 3.节距：除支撑圈外，相邻两圈的距离（t）。 4.自由高度：弹簧在不受力时的高度（H0）。
圆柱螺旋压缩弹簧的规定画法
圆柱螺旋压缩弹簧的3种规定画法
圆柱螺旋压缩弹簧的画图步骤
圆柱齿轮啮合的画法
两个圆柱齿轮啮合时，分度圆相切，齿根圆省略不 画，啮合区齿顶圆画粗实线或省略不画。
5.5 滚动轴承
5.5.1 滚动轴承的结构及代号 5.5.2 滚动轴承的画法
滚动轴承的结构、种类及代号
1.滚动轴承的结构 滚动轴承由内圈、滚动体、隔离圈、外圈组成。
2.滚动轴承的种类
滚动分类方法很多，根据载荷方向不同分为向心轴 承、推力轴承；根据滚动体不同分为球轴承、滚子轴 承、滚针轴承；根据滚动体的排列和结构不同分为单 列、双列和轻、重、宽、窄系列轴承等。 3.滚动轴承的代号 轴承的代号由基本代号、前置代号和后置代号构成， 其形式如下： 前置代号 —— 基本代号—— 后置代号
4.齿形角
节点公法线与两节圆的公切线之间的夹角，称 为齿形角（）齿形角不变，=20°。
5.齿数
齿轮的轮齿的数量（z）。
6.中心距
两啮合齿轮轴线之间的距离 = (d1 + d2)/2
机械制图标准件与常用件画法
内螺纹未取剖视时， 大径线、小径线、螺纹 终止线均画虚线
对于不穿通螺孔，应将 钻孔深度和螺纹孔深度分 别画出。
注意：钻孔顶端应画成120°
山东纺织职业学院 机电系
（3） 内、外螺纹连接的画法
在绘制螺纹连接的剖视图时，其连接部分应按外 螺纹的画法绘制，其余部分仍按各自的画法绘制
旋合部分按 外螺纹 外螺纹画 内螺纹
在圆柱或圆锥外表面上形成的螺纹称外螺纹 在圆柱或圆锥内表面上形成的螺纹称内螺纹
外螺纹
内螺纹
山东纺织职业学院 机电系
内外螺纹的车销加工
卡盘
工件
车刀
车刀沿轴向进给
外螺纹车削法
内螺纹车削法
山东纺织职业学院 机电系
外螺纹的车销加工
山东纺织职业学院 机电系
内螺纹的丝锥加工
山东纺织职业学院 机电系
工件
碾压板 碾压外螺纹
柱
内
G
用于非螺纹密封的低压 管路的连接
R
用于螺纹密封的中高压 管路的连接
RC
RP
山东纺织职业学院 机电系
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
山东纺织职业学院 机电系
（1）普通螺纹、梯形螺纹和锯 齿形螺纹的标记和标注
可按以下方法计算
L≥σ1＋σ2＋ｈ＋ｍ＋ａ
ａ取0.2～0.4d
山东纺织职业学院 机电系
不剖
螺栓连接的画图步骤
d0=1.1d
山东纺织职业学院 机电系
对六角螺栓头及六角螺母上的交线，可 按图绘制，（用圆弧代替双曲线）。
对于不穿通螺孔，应将 钻孔深度和螺纹孔深度分 别画出。
注意：钻孔顶端应画成120°
山东纺织职业学院 机电系
（3） 内、外螺纹连接的画法
在绘制螺纹连接的剖视图时，其连接部分应按外 螺纹的画法绘制，其余部分仍按各自的画法绘制
旋合部分按 外螺纹 外螺纹画 内螺纹
在圆柱或圆锥外表面上形成的螺纹称外螺纹 在圆柱或圆锥内表面上形成的螺纹称内螺纹
外螺纹
内螺纹
山东纺织职业学院 机电系
内外螺纹的车销加工
卡盘
工件
车刀
车刀沿轴向进给
外螺纹车削法
内螺纹车削法
山东纺织职业学院 机电系
外螺纹的车销加工
山东纺织职业学院 机电系
内螺纹的丝锥加工
山东纺织职业学院 机电系
工件
碾压板 碾压外螺纹
柱
内
G
用于非螺纹密封的低压 管路的连接
R
用于螺纹密封的中高压 管路的连接
RC
RP
山东纺织职业学院 机电系
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
山东纺织职业学院 机电系
（1）普通螺纹、梯形螺纹和锯 齿形螺纹的标记和标注
可按以下方法计算
L≥σ1＋σ2＋ｈ＋ｍ＋ａ
ａ取0.2～0.4d
山东纺织职业学院 机电系
不剖
螺栓连接的画图步骤
d0=1.1d
山东纺织职业学院 机电系
对六角螺栓头及六角螺母上的交线，可 按图绘制，（用圆弧代替双曲线）。
机械制图(工程图学)第十章标准件和常用件的表示法new
图10-31 键槽的画法和尺寸标注
A
A-A
b
L
A 图10-32 键联接的画法
2）半圆键和钩头楔键联接的装配图画法 b
h
d+t1
d1
d-t
d
图10-33 半圆键联接装配图画法
h
b
h
h
d+t1
d-t
d
图10-34 钩头楔键联接装配图画法
10－4 销及其连接画法
销可以用来连接零件，也可用来定位。 常用的销有圆柱销、圆锥销和开口销，介绍圆柱销、圆锥 销的画法。
例1： M20×1.5 LH－5g6g－S
普通螺纹
短旋合长度
大径d＝20 螺距 (细牙)
左旋
顶径公差带代号 中径公差带代号
公 反差 之普代 ，代通号 用号螺用小中纹大写未为写字出粗字母母的现牙的则螺普螺为距通纹外的螺为螺纹内纹螺 。纹；
2. 梯形螺纹的标注
牙型特征代号Tr 公称直径 × 螺距或导程（P螺距） 旋向
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
制图基础-第2节 常用螺纹坚固件及其连接的规定画法与标注
§6-2 常用螺纹紧固件 及其连接的规定画法和标注
一、螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈 等。它们都是标准件。
六角头 螺栓
B型双头 槽螺柱
六角 螺母
六角开 槽螺母
内六角圆 柱头螺母
ห้องสมุดไป่ตู้
开槽圆柱 头螺钉
开槽沉 头螺钉
锥端紧 定螺钉
平垫 片
弹簧 圆螺母止 垫片 动垫片
圆螺母
1.六角头螺栓
对于各种紧固件，当剖切平面通过其轴线时，这些零件都 按不剖画出，即只画外形，必要时可采用局部视图表达。
1.螺栓连接
螺栓用来连接不太厚、而且又允许钻成通孔的零件。
画螺栓连接图的已知条件是 螺栓的型式规格、螺母、垫圈的 标记，被连接件的厚度等。 螺栓的公称长度 L≥δ1+ δ2+h（或s）+m+a
2.螺柱连接
二、螺纹紧固件的连接画法
螺纹紧固件连接是一种可拆卸的连接，常用的形式有： 螺钉连接、螺栓连接、螺柱连接等。
画图时应遵守的基本规定： 两零件的接触面只画一条线，不接触面必须画两线。
在剖视图中，相邻两金属零件的剖面线方向应相反，在同 一张图上，同一零件的剖面线在各个视图上，其方向和间 隔必须画成一致。
紧定
轴
螺钉
轮
连接图
简化画法
规定标记： 螺栓GB/T5782 M12×45
2.圆柱头内六角螺钉
简化画法
规定标记 螺钉GB/T70.1 M12×50
3.双头螺柱
简化画法
4.开槽圆柱头螺钉
简化画法
规定标记 螺柱 GB/T 897 M12×45
规定标记 螺钉GB/T65 M10×50
一、螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈 等。它们都是标准件。
六角头 螺栓
B型双头 槽螺柱
六角 螺母
六角开 槽螺母
内六角圆 柱头螺母
ห้องสมุดไป่ตู้
开槽圆柱 头螺钉
开槽沉 头螺钉
锥端紧 定螺钉
平垫 片
弹簧 圆螺母止 垫片 动垫片
圆螺母
1.六角头螺栓
对于各种紧固件，当剖切平面通过其轴线时，这些零件都 按不剖画出，即只画外形，必要时可采用局部视图表达。
1.螺栓连接
螺栓用来连接不太厚、而且又允许钻成通孔的零件。
画螺栓连接图的已知条件是 螺栓的型式规格、螺母、垫圈的 标记，被连接件的厚度等。 螺栓的公称长度 L≥δ1+ δ2+h（或s）+m+a
2.螺柱连接
二、螺纹紧固件的连接画法
螺纹紧固件连接是一种可拆卸的连接，常用的形式有： 螺钉连接、螺栓连接、螺柱连接等。
画图时应遵守的基本规定： 两零件的接触面只画一条线，不接触面必须画两线。
在剖视图中，相邻两金属零件的剖面线方向应相反，在同 一张图上，同一零件的剖面线在各个视图上，其方向和间 隔必须画成一致。
紧定
轴
螺钉
轮
连接图
简化画法
规定标记： 螺栓GB/T5782 M12×45
2.圆柱头内六角螺钉
简化画法
规定标记 螺钉GB/T70.1 M12×50
3.双头螺柱
简化画法
4.开槽圆柱头螺钉
简化画法
规定标记 螺柱 GB/T 897 M12×45
规定标记 螺钉GB/T65 M10×50
工程制图10-第八章常用件和标准件
旋合部分按 外螺纹 外螺纹画 内螺纹
大小径分别对齐
剖面线方向间隔一致, 画到粗实线为止
16
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实线
1、先画外螺纹 2、再确定内螺纹的端面位置 3、最后画内螺纹及其余部分投影
17
（4）螺纹孔相贯线的画法 两螺纹孔或螺纹孔与光孔相贯时，其相
贯线按螺纹的小径画出
常用的螺纹紧固件
六角头 双头 螺栓 螺柱
螺
钉
螺母
垫圈
标记，用途，画法……
28
1.螺纹紧固件的标记
Ref.to P156 表8-3、P158 表8-4、P161 表8-5
名称 标准编号 型式尺寸
性能等级材料
示例：
六角头螺栓 螺栓GB/T 5780-1986 M10×60
双头螺柱 螺柱GB/T 897-1988 M10×50
角形
、梯形
、锯齿形
等。
（２）直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
牙底
6
1)大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径。内、外螺纹的 大径分别用D、ｄ表示。
2)小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径。内、外螺 纹的小径分别用Ｄ1、ｄ1表示。
3)中径：它是一个假想圆柱的直径，即在 大径和小径之间，其母线通过牙型上的沟槽和 凸起宽度相等的假想圆柱面的直径称为中径。 内、外螺纹的中径分别用Ｄ2、ｄ2表示。
左旋螺纹用“LH”表示
★内外螺纹装配在一起
标记用斜线分开，左边表示内螺纹，右边表示外螺纹。 24
（4）非螺纹密封的管螺纹标记格式（ref.to P313 附表4）
大小径分别对齐
剖面线方向间隔一致, 画到粗实线为止
16
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实线
1、先画外螺纹 2、再确定内螺纹的端面位置 3、最后画内螺纹及其余部分投影
17
（4）螺纹孔相贯线的画法 两螺纹孔或螺纹孔与光孔相贯时，其相
贯线按螺纹的小径画出
常用的螺纹紧固件
六角头 双头 螺栓 螺柱
螺
钉
螺母
垫圈
标记，用途，画法……
28
1.螺纹紧固件的标记
Ref.to P156 表8-3、P158 表8-4、P161 表8-5
名称 标准编号 型式尺寸
性能等级材料
示例：
六角头螺栓 螺栓GB/T 5780-1986 M10×60
双头螺柱 螺柱GB/T 897-1988 M10×50
角形
、梯形
、锯齿形
等。
（２）直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
牙底
6
1)大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径。内、外螺纹的 大径分别用D、ｄ表示。
2)小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径。内、外螺 纹的小径分别用Ｄ1、ｄ1表示。
3)中径：它是一个假想圆柱的直径，即在 大径和小径之间，其母线通过牙型上的沟槽和 凸起宽度相等的假想圆柱面的直径称为中径。 内、外螺纹的中径分别用Ｄ2、ｄ2表示。
左旋螺纹用“LH”表示
★内外螺纹装配在一起
标记用斜线分开，左边表示内螺纹，右边表示外螺纹。 24
（4）非螺纹密封的管螺纹标记格式（ref.to P313 附表4）
机械制图 第六章 标准件和常用件的规定画法
管螺纹
锯齿形 螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
(2) 直径（大径、中径、小径）
① 大径（d、D） 与外螺纹牙顶或内螺 纹牙底相切的假想圆柱或圆锥的直径
② 小径（d1、D1） 与外螺纹牙底或内 螺纹牙顶相切的假想圆柱或圆锥的直径
③ 中径（d2、D2） 中径圆柱或中径圆锥的 直径。该圆柱（或圆锥）母线通过圆柱（或 圆锥）螺纹上牙厚与牙槽宽相等的地方
(5) 旋向
内、外螺纹旋合时的旋转方向称为旋向 顺时针旋转时旋入的螺纹，称为右旋螺纹（俗称正扣） 逆时针旋转时旋入的螺纹，称为左旋螺纹（俗称反扣）
牙型、大径和螺距是决定螺纹结构规格的最基本的要素，称为螺纹三要素。凡螺纹 三要素符合国家标准的，称为标准螺纹；牙型不符合国家标准的，称为非标准螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
第六章 标准件和常用件的规定画法
不穿通螺纹孔的画法:
6.1 螺纹
钻
攻
孔
丝
容易出错的地方
0.5D
120°
第六章 标准件和常用件的规定画法Байду номын сангаас6.1 螺纹
3.螺纹联接的规定画法
画螺纹联接时，表示内、外螺纹牙顶圆投影的 粗实线，与牙底圆投影的细实线应分别对齐
第六章 标准件和常用件的规定画法 6.1 螺纹
细牙普通螺纹 公称直径16mm，螺距1mm；中 径和小径公差带均为6H（省略不 标）；中等旋合长度；右旋
55º非密封管螺纹 G——螺纹特征代号 1 ——尺寸代号 A——外螺纹公差等级代号
55º密封管螺纹 Rc——圆锥内螺纹 Rp——圆柱内螺纹 R1——与圆柱内螺纹相配合的
圆锥外螺纹 R2——与圆锥内螺纹相配合的
7-2 螺纹紧固件及其连接的画法
0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算：
L=δ1+h+m+a a=0.3d
查标准，选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关：
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算：
式中
L=δ1+δ2+b + H +a
δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d， d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为：
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连 接）。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母，它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔，另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d
键联结和销联接的画法滚动轴承的画法及种类
标准件和常用件的画法 键联结、销联接和 滚动轴承的画法
键联结、销联接和滚动轴承的画法
➢ 键、销都是标准件。它们的结构、型式和尺寸都有规定，可从有 关标准中查阅选用。键、销的标记反映其型式及主要尺寸。
➢ 在机器中，可以采用键来连接轴和轴上的零件（如齿轮、皮带轮 等），使它们能一起转动，以达到传递转矩的目的。这种连接称 为键连接。常用的键有平键、半圆键、钩头楔键、花键等
销 GB/T 117 6×35
公称直径d=5mm、公称长度l=50mm、材料为 Q215或Q235、不经表面处理的开口销：
销 GB/T 91 5×50
键联结、销联接和滚动轴承的画法
1 销连接过程
✓ 圆柱销和圆锥销连接，要求被连 接件先装配在一起，再加工销孔, 并在零件图上加以注明。
键联结、销联接和滚动轴承的画法 2 销连接画法
标记示例
r1 d
r2
a 2
d
(0.021)2 8a
公称直径d=6mm、公差为m6、公称长度 l=30mm、材料为钢、不经淬火、不经表面处理 的圆柱销：
销 GB/T 119.1 6m6×30
直径d=6mm、公称长度l=30mm、材料为35钢， 热处理硬度28～38HRC、表面氧化处理的A型圆 锥销：
键联结、销联接和滚动轴承的画法
04
➢ 第三、四位为尺寸系列代号。 ➢ 最左边一位数字或字母为类型代号。
例1：轴承型号6204代表的含义为：
类型代号 6 2 0 4
（0）2—尺寸系列代号
内径代号 (d=04x5=20)
键联结、销联接和滚动轴承的画法
代号 轴承类型
1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 U 外球面球轴承
键联结、销联接和滚动轴承的画法
➢ 键、销都是标准件。它们的结构、型式和尺寸都有规定，可从有 关标准中查阅选用。键、销的标记反映其型式及主要尺寸。
➢ 在机器中，可以采用键来连接轴和轴上的零件（如齿轮、皮带轮 等），使它们能一起转动，以达到传递转矩的目的。这种连接称 为键连接。常用的键有平键、半圆键、钩头楔键、花键等
销 GB/T 117 6×35
公称直径d=5mm、公称长度l=50mm、材料为 Q215或Q235、不经表面处理的开口销：
销 GB/T 91 5×50
键联结、销联接和滚动轴承的画法
1 销连接过程
✓ 圆柱销和圆锥销连接，要求被连 接件先装配在一起，再加工销孔, 并在零件图上加以注明。
键联结、销联接和滚动轴承的画法 2 销连接画法
标记示例
r1 d
r2
a 2
d
(0.021)2 8a
公称直径d=6mm、公差为m6、公称长度 l=30mm、材料为钢、不经淬火、不经表面处理 的圆柱销：
销 GB/T 119.1 6m6×30
直径d=6mm、公称长度l=30mm、材料为35钢， 热处理硬度28～38HRC、表面氧化处理的A型圆 锥销：
键联结、销联接和滚动轴承的画法
04
➢ 第三、四位为尺寸系列代号。 ➢ 最左边一位数字或字母为类型代号。
例1：轴承型号6204代表的含义为：
类型代号 6 2 0 4
（0）2—尺寸系列代号
内径代号 (d=04x5=20)
键联结、销联接和滚动轴承的画法
代号 轴承类型
1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 U 外球面球轴承
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小螺纹 米制锥螺纹
粗牙螺纹 细牙螺纹
用螺纹密封的管螺纹
管螺纹
非螺纹密封的管螺纹
螺 纹
梯形螺纹 60°圆锥管螺纹
传动 螺纹
锯齿形螺纹
自攻螺钉用螺纹
特种 螺纹
连接件及常用件画法
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用
途
粗牙 普 通
联
M
接 细牙 螺 纹
螺
纹 管螺纹 G
传 梯形螺纹 Tr
小径圆约画3/4圈
小径≈0.85d 画粗实线
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
连接件及常用件画法
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
A 剖面线画到小径线 即粗实线位置
连接件及常用件画法
不穿通螺纹孔的画法:
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
☆粗牙螺纹允许不标注螺距； ☆单线螺纹允许不标注导程与线数； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。
连接件及常用件画法
⒉ 标注示例
例1： M 20 ×2 LH -5g6g - s
钻
攻
孔
丝
容易出错的地方
0.5D
120°
连接件及常用件画法
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
2×45°
2×45° 2×45°
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
连接件及常用件画法
螺尾 只在有要求 时才画，不 需标注。
⒋ 螺纹牙型的表示
⑴ 重合画法
⑵ 移出局部放大
5:1
连接件及常用件画法
⒌ 螺纹连接的画法
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
★螺纹终止线用粗实线表示。
★不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。
★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
连接件及常用件画法
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
牙底
内螺纹
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶
外螺纹 牙底
连接件及常用件画法
⑶ 螺纹的线数n
沿一条螺旋线形成的 螺纹叫做单线螺纹；沿两 条或两条以上在轴向等距 分布的螺旋线所形成的螺 纹叫做多线螺纹。
单线螺纹
双线螺纹
连接件及常用件画法
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。
的轮廓形状。 牙型
常用的有：
三角形
梯形
锯齿形
连接件及常用件画法
⑵ 螺纹的大径和小径
大径：与外螺纹牙顶或内螺纹牙底相切的
假想圆柱面的直径。D、d 小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1
牙底
牙顶
小径 大径
牙顶
连接件及常用件画法
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。
连接件及常用件画法
内螺纹
尺寸界线 应从
哪记个住直：径引出? 尺寸界线应 从大径引出！
五、螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、 螺柱、螺母和垫圈等。由于这类零件都是 标准件，通常只需用简化画法画出它们的 装配图，同时给出它们的规定标记。
标记方法按 “GB” 有关规定。
⒈ 六角螺母
简化画法：
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40×7(14/2)－7H－L
梯形螺纹
长旋合长度
大径D＝40
中径、顶径
螺距P7导程14线数2
公差带代号
右旋
连接件及常用件画法
⒊ 标注方法
M20×2
M20-7H
外螺纹
G1
管螺纹
注： G右面的数 字不是管螺 纹的大径， 而是它的公 称直径。
连接件及常用件画法
⒋ 螺钉
规定标记： 例：螺钉GB65 M12×L
开槽圆柱 头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
L
连接件及常用件画法
δ2 0.3d
L
六、螺纹紧固件装配图的画法 ⒈ 螺栓联接装配图的简化画法
动
螺
纹
锯齿形 螺纹
B
是最常用的联接螺纹
用于细小的精密或薄壁零件 用于水管、油管、气管
等薄壁管子上，用于管路 的联接。 用于各种机床的丝杠，作 传动用。
只能传递单方向的动力。
连接件及常用件画法
三、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。
规定标记：
例：螺母 GB6172 M12
国标号
螺纹规格
0.8d
2d
连接件及常用件画法
⒉ 六角头螺栓
规定标记：例：螺栓GB5780 M12×80
0.1d×45°
螺栓长度
简化画法：
d 1.1d 2.2d
2d 0.7d L（由设计决定）
⒊ 垫圈
规定标记：
简化画法：
0.15d
例：垫圈GB95 12
规格 指用于M12的 螺栓或螺钉
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离L称为导程。
螺距=导程
导程 螺距
单线螺纹： P=L 多线螺纹： P=L/n
连接件及常用件画法
⑸ 螺纹的旋向
右旋(常用) 左旋
左旋 右旋 注意：只有上述各要素完全相同的内、外
螺纹 才能旋合在一起。
连接件及常用件画法
二、螺纹的种类
普通螺纹
连接 螺纹
第八章 连接件及常用件的画法
连接件及常用件画法
8·1 螺纹和螺纹紧固件
一、螺纹的形成、结构和要素
⒈ 螺纹的形成
Hale Waihona Puke 一个与轴线共面的平面图形（三角形、梯形等），
绕圆柱面作螺旋运动，则得
到一圆柱螺旋体
A1 ●
螺旋线
——螺纹。 制在圆柱体外表面上的
导程
A●
螺纹叫外螺纹。
制在圆柱体内表面上的
螺纹叫内螺纹。
连接件及常用件画法
怎样加工螺纹呢?
工件
工件旋转
卡盘 车刀
车刀沿轴向移动
车外螺纹
车内螺纹
连接件及常用件画法
⒉ 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
连接件及常用件画法
⑵ 螺纹收尾和退刀槽
螺尾
螺纹收尾
退刀纹
退刀纹
退刀槽
外退刀槽
退出车刀 开始退刀
连接件及常用件画法
内退刀槽
⒊ 螺纹的要素
⑴ 螺纹的牙型 在通过螺纹轴线的剖面上，螺纹
A
A－A
按不剖画
A 旋入深度
画图要点：
内、外螺为纹剖什面么线方？向相反
大径线和大径线对齐；小径线和小径线 对齐。
旋合部分按外螺纹画；其余部分按各自 的规定画。
连接件及常用件画法
画图步骤：
画外螺纹 确定内螺纹的端面位置 画内螺纹及其余部分投影
连接件及常用件画法
四、螺纹的标注 ⒈ 标注的基本模式
螺纹代号 公称直径 × 螺距(导程/线数) 旋向
