螺纹紧固件及连接件画法
压力角 啮合角,
（2）标准直齿圆柱齿轮的轮齿各部分尺寸与模数的关系。
2．直齿圆柱齿轮的规定画法
（1）单个齿轮的画法。 国家标准只对齿轮的轮齿部分作了规定画法，其余结构按齿轮 轮廓的真实投影绘制。GB4459.2—2003规定齿轮画法为（如下 图所示）： 1）在表示齿轮端面的视图中，齿顶圆用粗实线表示，齿根圆用 细实线表示或省略不画，分度圆用细点画线表示，如下图（a） 所示。 2）另一视图一般画成全剖视图，轮齿按不剖处理。用粗实线表 示齿顶线和齿根线，用细点画线表示分度线，如下图（b）所示。 3）若不画成剖视图，则齿根线可省略不画，如下图（c）所示。 4）轮齿为斜齿、人字齿时，则在投影为非圆的视图上，用三条 与齿线方向一致的细实线表示，如下图（c）、下图（d）所示。
簧丝直径≤2mm 断面可用涂黑表示
示意画法
一、滚动轴承的作用、结构及分类
作用 减小摩擦力，机械效率高、结构紧凑
结构 由内圈、外圈、滚动体
和保持架组成
分类 按其受力方向分为：
向心轴承－主要承受径向力 推力轴承－只受轴向力 向心推力轴承－同时承受径向和轴向力
外圈 滚珠 内圈 保持架
二、滚动轴承的画法
表示轴承的基本结构、尺寸、公差等级、技术 性能特征。
由轴承类型代号、尺寸系列代号和内径代号构成。
滚动轴承 6 2 08 第一组数字是轴承类型代号 第二组数字是尺寸系列代号
第三组数字是内径代号
4、补充代号 改变 前置 后置 查阅手册
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径 公差带代号
长：L 中等：N 短：S
连接件及常用件的画法
n1=n+n2
汽车机械制图
汽车工程系
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径 D2 : 弹簧中径 =DD2=D-d t : 弹簧节距 H0 : 自由高度 H0=nt+(n2-0.5)d
汽车机械制图
汽车工程系
⒉ 弹簧的画法 ⑴ 单个弹簧的画法 在平行于轴线的投影面上， ★ 在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。 成直线。 左旋弹簧允许画成右旋， 弹簧允许画成右旋 ★ 左旋弹簧允许画成右旋， 但要加注 加注“ 但要加注“左”字。 ★ 四圈以上的弹簧，中间各 四圈以上的弹簧 的弹簧， 圈可省略不画， 圈可省略不画，而用通过 中径线的点画线连接起来。 中径线的点画线连接起来。 弹簧两端的支撑圈 支撑圈， ★ 弹簧两端的支撑圈，不论 多少，都按图中形式画出。 多少，都按图中形式画出。
圆柱齿轮
圆锥齿轮
汽车机械制图
蜗轮蜗杆
汽车工程系
圆柱齿轮
1、圆柱齿轮各部分的名称
齿距P 齿距P
齿顶高 齿根高
汽车机械制图
汽车工程系
(1)齿顶圆 通过轮齿顶部的圆称为齿顶圆，其直径 (1)齿顶圆 通过轮齿顶部的圆称为齿顶圆， 来表示。 以da来表示。 (2)齿根圆 通过轮齿根部的圆称为齿根圆， (2)齿根圆 通过轮齿根部的圆称为齿根圆，其直径 来表示。 以df来表示。 (3)分度圆 标准齿轮的齿厚（某圆上齿部的弧长） (3)分度圆 标准齿轮的齿厚（某圆上齿部的弧长） 与齿间（某圆上空槽的弧长）相等的圆称为分度圆， 与齿间（某圆上空槽的弧长）相等的圆称为分度圆， 表示。 其直径以d表示。 (4)齿高 齿顶圆与齿根圆之间的径向距离称为齿高， 径向距离称为齿高 (4)齿高 齿顶圆与齿根圆之间的径向距离称为齿高， 表示。分度圆将齿高分为两个不等的部分。 以h表示。分度圆将齿高分为两个不等的部分。齿顶 表示。 圆与分度圆之间称为齿顶高， 圆与分度圆之间称为齿顶高，以ha表示。分度圆与 齿根圆之间称为齿根高， 表示。 齿根圆之间称为齿根高，以hf表示。齿高是齿顶高与 齿根高之和， 齿根高之和，即h=ha +hf .
标准件和常用件的画法
第九章标准件和常用件的画法在组成机器或部件的零件中，有些零件的结构和尺寸已经标准化，这些零件称为标准件，如螺栓、双头螺柱、螺钉、螺母、垫圈、键、销、轴承等。
还有一些零件的部分结构和参数实行了标准化，这些零件称为常用件，如齿轮、弹簧等。
标准件和常用件在工程中应用十分广泛，一般由专门工厂成批生产。
本章主要介绍标准件和常用件的规定画法、标注方法。
9.1 螺纹及螺纹连接件9.1.1螺纹的基本知识1．螺纹的形成在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同剖面的连续凸起和沟槽，称为螺纹。
在圆柱面上形成的螺纹形成的螺纹为圆柱螺纹；在圆锥面上形成的螺纹形成的螺纹为圆锥螺纹。
在圆柱内表面上形成的螺纹，为内螺纹，在圆柱外表面上形成的螺纹，为外螺纹。
如图9-1所示。
图9-1 外螺纹及内螺纹螺纹的加工方法很多，图9-2是在车床上车制外螺纹的情况。
图9-3是在车床上车制内螺纹的情况。
图9-2 外螺纹加工图9-3外螺纹加工1．螺纹的结构要素螺纹的尺寸和结构是由牙型、直径、螺距和导程、线数、旋向等要素确定的，当内外螺纹相互旋合时，这些要素必须相同，才能装在一起。
（1）牙型通过螺纹轴线剖切螺纹所得的剖面形状称为螺纹的牙型。
牙型不同的螺纹，其用途也各不相同。
常用螺纹的牙型如表所示。
表9-1常用螺纹（2）直径螺纹的直径有三个：大径、小径和中径。
与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，称为大径。
与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径，称为小径。
中径也是一个假想圆柱的直径，该圆柱的母线通过牙型上的沟槽和凸起宽度相等的地方，如下图所示。
外螺纹的大、小、中径分别用符号d、d1、d2表示，内螺纹的大、小、中径则分别用符号D、D1、D2表示。
图9-4 螺纹直径（3）线数（n）螺纹有单线和多线之分。
单线螺纹是指由一条螺旋线所形成的螺纹，如下图(a)所示。
多线螺纹是指由两条或两条以上在轴向等距分布的螺旋线所形成的螺纹，如下图(b)所示。
连接件及其规定画法
用于螺纹密封的中高压管 路的连接（不作要求）
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
四、螺纹的规定画法
1. 外螺纹的画法
螺纹的牙顶（大径线）和螺纹终止线用粗实线绘制，螺 纹的牙底（小径线）用细实线绘制，在倒角或倒圆部分处的
旋合部分按 外螺纹 外螺纹画 内螺纹
大小径分别对齐
剖面线方向间隔一致
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实
线
3、连接部分画外螺纹
1、先画外螺纹 2、再确定内螺纹的端面位置 3、最后画内螺纹及其余部分投影
五、螺纹的标注方法
1.标准螺纹的标注格式 螺纹代号——螺纹公差带代号——旋合长度代号
对于不穿通螺孔，应将 钻孔深度和螺纹孔深度分 别画出。
注意：钻孔顶端应画成120°
画内螺纹的注意点
表达螺纹大径的细
45°线画 实线不画入倒角 到粗实线
大径画3/4 细实圆
大径画 细实线
小径画 粗实线
小径画 粗实圆
螺纹终止线 画粗实线
不画倒角圆
120度
3. 内、外螺纹连接的画法
在绘制螺纹连接的剖视图时，其旋合部分应按外 螺纹的画法绘制，其余部分仍按各自的画法绘制
普通螺纹旋合长度分短(S)、中(N)、长(L)三组；梯 形螺纹分N、L两组。当旋合长度为N时，省略标注。 必要时，也可用数值注明旋合长度。
代号与标注
2.螺纹标注示例
(1)普通螺纹 粗牙内螺纹
细牙外螺纹
内外螺纹旋合标记
(2)非螺纹密封的管螺纹标注
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
四、螺纹的规定画法
1. 外螺纹的画法
螺纹的牙顶（大径线）和螺纹终止线用粗实线绘制，螺 纹的牙底（小径线）用细实线绘制，在倒角或倒圆部分处的
旋合部分按 外螺纹 外螺纹画 内螺纹
大小径分别对齐
剖面线方向间隔一致
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实
线
3、连接部分画外螺纹
1、先画外螺纹 2、再确定内螺纹的端面位置 3、最后画内螺纹及其余部分投影
五、螺纹的标注方法
1.标准螺纹的标注格式 螺纹代号——螺纹公差带代号——旋合长度代号
对于不穿通螺孔，应将 钻孔深度和螺纹孔深度分 别画出。
注意：钻孔顶端应画成120°
画内螺纹的注意点
表达螺纹大径的细
45°线画 实线不画入倒角 到粗实线
大径画3/4 细实圆
大径画 细实线
小径画 粗实线
小径画 粗实圆
螺纹终止线 画粗实线
不画倒角圆
120度
3. 内、外螺纹连接的画法
在绘制螺纹连接的剖视图时，其旋合部分应按外 螺纹的画法绘制，其余部分仍按各自的画法绘制
普通螺纹旋合长度分短(S)、中(N)、长(L)三组；梯 形螺纹分N、L两组。当旋合长度为N时，省略标注。 必要时，也可用数值注明旋合长度。
代号与标注
2.螺纹标注示例
(1)普通螺纹 粗牙内螺纹
细牙外螺纹
内外螺纹旋合标记
(2)非螺纹密封的管螺纹标注
连接件及常用件的画法(4)
38
编辑课件
39
(3)分度圆直径(d)对于标准 齿轮，分度圆周上齿厚(s)和 齿槽宽(e)相等。（具有标准 模数和压力角）
(4)齿距(p)在分度圆上，是
两个相邻齿对应点间的弧长，
标准齿轮s = e，p = s + e。
(5)齿高(h)是从齿顶到齿根的径向距离，h=ha+ hf ；
齿根高(hf)是从分度圆到齿根编圆辑课的件径向距离。
D2 : 弹簧中径 D2=D-d
t : 弹簧节距 H0 : 自由高度
H0=nt+(n2-0.5)d
编辑课件
27
(2)弹簧的画法 ➢单个弹簧的画法
★ 在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。
★ 左旋弹簧允许画成右旋， 但要加注“左”字。
★ 四圈以上的弹簧，中间各 圈可省略不画，而用通过 中径线的点画线连接起来。
第 十三 讲
连接件及常用件的画 法（二）
编辑课件
1
第 十三 讲
连接件及常用件的画法（二）
13.3、齿 轮 13.4、键 与 销 13.5、弹 簧 13.6、滚 动 轴 承
编辑课件
2
13.3、齿 轮
问题： 如何让轴转起来？ 如何把第一个轴的编转辑课动件 传到第二个轴？ 3
1、齿轮的作用与分类
作用
编辑课件
11
解决方案之一：
在轴和轮上加工键槽， 通过键传递动力和运动。
编辑课件
12

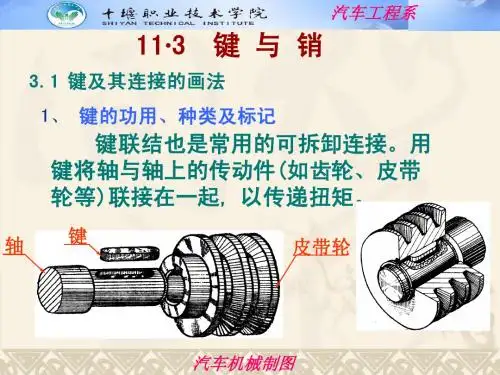

1、键 联 接 1) 键的功用、种类及标记
(1) 键的功用
用键将轴与轴上的传动件(如齿轮、皮带轮等) 联接在一起, 以传递扭矩。
轴
键
皮带轮
键是标准件
编辑课件
连接件及常用件的画法
3.给付期限 抚养费的给付期限一般到子女年满十八周岁为止。
4.给付方式
子女抚养费的给付可以金钱或实物的方式进行,可以一次性给付,也可以定 期给付。
螺纹的中径：
一个假想圆柱或圆锥的直径。该圆柱的母线通过牙型 上沟槽和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
9.1 螺纹及螺纹紧固件表示方法
9.1.1 螺纹的形成和基本要素
⒈ 螺纹的形成
螺纹: 螺纹是指在圆柱（锥）表面上，
沿着螺旋线所形成的、具有相同剖 面的连续凸起和沟槽。
动画演示:单线螺旋线的形成
制在圆柱体外表面上的螺纹叫外螺纹。 制在圆柱体内表面上的螺纹叫内螺纹。
外螺纹的加工方法:
工件
三爪卡盘
（四）审查。自离婚冷静期届满后三十日内 双方当事人应当 持《婚姻登记工作规范》第五十五条规定的证件和材料，共同 到婚姻登记机关申请发给离婚证。
（五）登记（发证）。婚姻登记机关按照《婚姻登记工作规 范》第五十八条至六十条规定，予以登记，发给离婚证。
离婚登记档案归档： 婚姻登记机关应当按照《婚姻登记档案管理办法》规定建立 离婚登记档案、形成电子档案。
三、协议离婚的程序
我国内地协议离婚需要按照行政程序进行，夫妻双方需要办理 离婚登记手续。协议离婚应当符合以下程序:
三十日内，任何一方不愿意离婚的，可以向婚姻登 记机关撤回离婚登记申请
“离婚冷静期”(自婚姻
申
登记机关收到离婚登记 申请之日起三十日内)
请
在此期限届满后三十日内， 双方应当亲自到婚姻登记 机关申请发给离婚证
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
4.给付方式
子女抚养费的给付可以金钱或实物的方式进行,可以一次性给付,也可以定 期给付。
螺纹的中径：
一个假想圆柱或圆锥的直径。该圆柱的母线通过牙型 上沟槽和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
9.1 螺纹及螺纹紧固件表示方法
9.1.1 螺纹的形成和基本要素
⒈ 螺纹的形成
螺纹: 螺纹是指在圆柱（锥）表面上，
沿着螺旋线所形成的、具有相同剖 面的连续凸起和沟槽。
动画演示:单线螺旋线的形成
制在圆柱体外表面上的螺纹叫外螺纹。 制在圆柱体内表面上的螺纹叫内螺纹。
外螺纹的加工方法:
工件
三爪卡盘
（四）审查。自离婚冷静期届满后三十日内 双方当事人应当 持《婚姻登记工作规范》第五十五条规定的证件和材料，共同 到婚姻登记机关申请发给离婚证。
（五）登记（发证）。婚姻登记机关按照《婚姻登记工作规 范》第五十八条至六十条规定，予以登记，发给离婚证。
离婚登记档案归档： 婚姻登记机关应当按照《婚姻登记档案管理办法》规定建立 离婚登记档案、形成电子档案。
三、协议离婚的程序
我国内地协议离婚需要按照行政程序进行，夫妻双方需要办理 离婚登记手续。协议离婚应当符合以下程序:
三十日内，任何一方不愿意离婚的，可以向婚姻登 记机关撤回离婚登记申请
“离婚冷静期”(自婚姻
申
登记机关收到离婚登记 申请之日起三十日内)
请
在此期限届满后三十日内， 双方应当亲自到婚姻登记 机关申请发给离婚证
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
连接件及常用件的画法
连接件及常用件的画法1.螺纹螺纹是指在圆柱（锥）表面上，沿着螺旋线所形成的、具有相同剖面的连续凸起和沟槽。
⑴ 螺纹的牙型常用的有：三角形梯形锯齿形⑵ 螺纹的大径和小径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。
D 、d小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。
D1、d1螺纹的中径一个假想圆柱的直径。
该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方 ⑶ 螺纹的线数n单线螺纹: 沿一条螺旋线形成的螺纹牙顶多线螺纹:沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹。
⑷螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。
⑸螺纹的旋向只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。
3、螺纹的结构螺纹收尾和退刀槽螺纹的未端：为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等单线螺纹：P=L 多线螺纹：P=L/n牙底螺纹的收尾和退刀槽：车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的未尾部分产生不完整的牙型，称为螺尾。
为了避免产生螺尾，可以在螺纹未尾处加工出一槽，称为退刀槽。
然后再车削螺纹。
车刀 开始车刀退出车刀退刀纹4、螺纹的种类螺纹的规定画法• 牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。
• 牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。
• 在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。
螺纹终止线用粗实线表示• 不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线 • 当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
2.常用螺纹连接件常用的几种螺纹的特征代号及用途3. 键与销4. 齿轮5. 弹簧6. 滚动轴承。
连接件画法
螺纹终止线画粗实线
剖面线画到粗实线
A
A-A
A
螺纹终止线画到小径线
⒉ 内螺纹的画法
大径画细实线 小径画粗实线 螺纹终止线 画粗实线
剖面线画到粗实线
倒角圆省略
约画3/4圆
不可见螺纹部分 均画虚线
不穿通螺纹孔的画法: 不穿通螺纹孔的画法
钻 孔
容易出错的地方
攻 丝
120
D=螺纹
0.5D
3. 内、外螺纹连接的画法
常用件的画法 家具专用连接件的规定画法
榫结合
灰色、不少于 根的细实线 灰色、不少于3根的细实线
圆棒榫
榫 结 合
榫头端面除了涂色表示外， 榫头端面除了涂色表示外， 亦可用一组不少于三条的 细实线表示，见图。 细实线表示，见图。如榫 端面细实线应画成平行于 长边的长线。 长边的长线。
抽屉滑轨的表示方法
滚珠式
滚轮式
螺纹连接的画法
工件
工件旋转
卡盘
车刀
车刀沿轴向等速移动
车外螺纹
车内螺纹
牙底
小径 1、d1 小径D 大径 D、d 、
牙顶 内螺纹 外螺纹 牙顶 牙底
1.外螺纹的规定画法 外螺纹的规定画法
大径画粗实线 小径画细实线 小径圆约画3/4圈 倒角圆省略
小径线画入倒角
按不剖画
旋入深度
内、外螺纹剖面线方向相反 为什么？ 为什么？
画图要点： 画图要点： 大径线和大径线对齐；小径线和小径线对齐。 大径线和大径线对齐；小径线和小径线对齐。 旋合部分按外螺纹画； 旋合部分按外螺纹画；其余部分按各自 的规 定画。 定画。
画图步骤： 画图步骤：
1、 画外螺纹 、 2、 确定内螺纹的端面位置 、 3、 画内螺纹及其余部分投影 、 4、画剖面线，注意画到粗实线处。 、画剖面线，注意画到粗实线处。
家具常用连接方式的规定画法_OK
2021/9/22
50
抽屉连接
2021/9/22
51
两板件或两木撑间的连接
2021/9/22
52
2.2 家具专用连接件的规定画法 2.2.1 空芯螺钉连接的规定画法
2021/9/22
53
2.2.1 空芯螺钉连接的规定画法
2021/9/22
54
2.2.2 偏心连接件连接的规定画法
2021/9/22
2021/9/22
13
2021/9/22
14
④ 直径：一般要求等于被结合零部件板厚的2/5~1/2。 常用直径：4、6、8、10、12、14、16。
⑤ 长度：一般为圆榫直径的3~4倍。榫端与榫孔底部 间隙应保持在0.5~1.5mm。榫头长度常用32mm
⑥圆榫配合：要求圆榫与榫孔配合紧密。当圆榫用于
木螺钉也叫木螺丝，是一种金属制的螺钉， 有平头和圆头螺钉两种。
木螺钉的钉着力与钉结合相同，与基材的种 类、密度、含水率、木螺钉的直径、长度以及拧 入深度和方向有关。
被紧固件的孔可以预钻，与木螺钉之间采用 松动的配合。被紧固件较厚时（20mm以上）， 常采用沉孔法以避免螺钉太长或木螺钉外露。
2021/9/22
固定结合时，采用有槽圆榫的过盈配合，其过盈量为
0.1~0.2mm ，并且一般应双端涂胶；当用于定位结合
时，采用光面或直槽圆榫的间隙配合，其间隙量为
0.20121~/9/022.2mm ，并单端涂胶。
15
2021/9/22
16
⑦圆榫施胶：用于非拆装结构时，一般带胶结合 （最好榫、孔同时涂胶，单面涂胶在榫头涂好）
第五节 家具常用连接方式的规定画法
1 实木家具
机械制图第八章连接件与常用件的画法详解
于支承或固定的圈数。
有效圈数 n : 保持节距相等
参加工作的圈数 ( 计算弹 簧刚度时的圈数）。
总圈数 n1 : 有效圈数与支
撑圈数之和。
n1=n+n2
第四十八页，共58页。
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径
D2 : 弹簧中径
D2=D-d t : 弹簧节距
H0 : 自由高度
H0=nt+(n2-0.5)d
螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
★螺纹终止线用粗实线表示。
★不管是内螺纹还是外螺纹，其剖视图或断
面图上的剖面线都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底
线与轴线成30°。
第十四页，共58页。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且
第三十五页，共58页。
8.2 齿 轮
传递运动和动力 作用
改变轴的转速与转向
圆柱齿轮
种类 圆锥齿轮
蜗论蜗杆
用于两平行轴的传动。 用于两相交轴的传动。
用于两交叉轴的传动。
第三十六页，共58页。
圆柱齿轮
圆锥齿轮 蜗论蜗杆
一、圆柱齿轮
1、圆柱齿轮各部分的名称
齿距P
齿顶高
齿根高
第三十七页，共58页。
2. 圆柱齿轮的画法
M20-7H
外螺纹
G1
管螺纹
注： G右面的数 字不是管螺 纹的大径，而 是它的公称 直径。
内螺纹
尺寸界线 应从
哪记个住直：径引出?
尺寸界线应 从大径引出！
第二十四页，共58页。
五、螺纹紧固件的标记和画法
有效圈数 n : 保持节距相等
参加工作的圈数 ( 计算弹 簧刚度时的圈数）。
总圈数 n1 : 有效圈数与支
撑圈数之和。
n1=n+n2
第四十八页，共58页。
d : 簧丝直径 D : 弹簧外径 D1 : 弹簧内径
D2 : 弹簧中径
D2=D-d t : 弹簧节距
H0 : 自由高度
H0=nt+(n2-0.5)d
螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
★螺纹终止线用粗实线表示。
★不管是内螺纹还是外螺纹，其剖视图或断
面图上的剖面线都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底
线与轴线成30°。
第十四页，共58页。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且
第三十五页，共58页。
8.2 齿 轮
传递运动和动力 作用
改变轴的转速与转向
圆柱齿轮
种类 圆锥齿轮
蜗论蜗杆
用于两平行轴的传动。 用于两相交轴的传动。
用于两交叉轴的传动。
第三十六页，共58页。
圆柱齿轮
圆锥齿轮 蜗论蜗杆
一、圆柱齿轮
1、圆柱齿轮各部分的名称
齿距P
齿顶高
齿根高
第三十七页，共58页。
2. 圆柱齿轮的画法
M20-7H
外螺纹
G1
管螺纹
注： G右面的数 字不是管螺 纹的大径，而 是它的公称 直径。
内螺纹
尺寸界线 应从
哪记个住直：径引出?
尺寸界线应 从大径引出！
第二十四页，共58页。
五、螺纹紧固件的标记和画法
