PS结合CAD做彩色平面图

PS结合CAD做彩色平面图

PS结合CAD做彩色平面图室内篇做好PS彩色平面图的第一步,是养成良好的CAD图的做图习惯。

至于做图规范,这里就不多说了,我说的习惯,就是在CAD图做图过程中,要善于分好图层,不同性质的物体最好归好图层,这样CAD图就不会凌乱,也减少文件大小(接下来会看到图层归类后是如何方便了),同时尽可能将CAD的图面整理好,线和线的交接要闭合,不出现空隙,这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布,CAD图做到分层合理,就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图,我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了,这样,一个平面的轮廓就出来了设定打印窗口的标记(如下图,红色虚线框是到时框选窗口的大小),利用图层开关功能将需要的分开几层进行虚拟打印,输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中,我们要输出的内容如下:1)墙体以及剪力墙、柱子、门窗2)家具和洁具3)地面铺装4)室内绿化层以及其他5)文字标注层切记,要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图,在PS中打开。

利用拖拽功能将几个图层重叠在一个图里,产生了若干个图层,并将图层进行命名,方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后,按ALT+F9 调出“动作”面板,以一张JPG的彩色线框图为例子,在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说,我们处理由CAD输出的图纸的流程比较简单,1)假如图象是TIFF索引颜色模式的图象,就在图象菜单里将图象模式转换成RGB颜色模式,2)去色处理3)自动对比度4)菜单——选择——颜色范围——点选白色部分删除5)保存图象为PSD格式文件然后按兰色方块,结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理,这样会大大节省我们重复操作的时间1)菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹,然后下一步……之后的操作很简单,自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤:先上铺装的颜色,选择要表现的区域进行填充。

利用CAD进行平面图设计的步骤

利用CAD进行平面图设计的步骤

利用CAD进行平面图设计的步骤CAD(计算机辅助设计)是一种常用于工程和建筑设计的软件工具,可以帮助设计师更快速、精确地绘制平面图。

通过CAD软件,设计师可以轻松创建准确的模型和技术图纸。

下面将介绍利用CAD进行平面图设计的步骤。

第一步: 收集设计信息在使用CAD软件前,首先需要收集一些关于设计的信息,例如设计的目的、尺寸要求、风格倾向等。

这些信息将有助于你更好地理解并满足客户的需求。

第二步: 创建图层在CAD中,使用图层可以将设计分为不同的层次,从而更好地管理和编辑。

在设计平面图前,首先创建几个主要的图层,例如建筑物轮廓、家具布局、电气布线等。

这样可以在后续设计中更清晰地组织和分离各个元素。

第三步: 绘制建筑物轮廓在平面图中,建筑物轮廓是最重要的部分之一。

利用CAD软件的绘图工具,绘制建筑物的轮廓线。

确保按照设计提供的尺寸和比例进行准确绘制。

第四步: 添加分区和家具布局根据设计要求,使用CAD软件的多边形工具添加建筑物内部的分区。

可以根据不同功能,将建筑物分为客厅、厨房、浴室等区域。

然后,在各个分区中绘制家具的布局,比如沙发、餐桌、床等。

这些布局应该适应空间并符合设计的美学要求。

第五步: 添加电气布线在平面图中,电气布线是不可忽视的一部分。

利用CAD软件的线条工具,绘制墙壁内和天花板上的电线路线。

确保准确标记插座和开关的位置,以及灯具和电器的安装点。

第六步: 细节绘制和标注在完成基本布局后,进行细节绘制和标注。

使用CAD软件的绘图工具,绘制门窗、橱柜等细节,并进行尺寸标注。

这些细节将有助于建筑师、施工人员和其他相关人员更好地理解设计意图。

第七步: 检查和修正在完成平面图设计后,仔细检查绘图是否符合设计要求。

确保所有尺寸、标注和细节准确无误。

如果需要,进行必要的修正和调整,以确保设计的准确性和完整性。

第八步: 输出平面图最后,将设计好的平面图输出为符合要求的格式,例如PDF或图像文件。

这样可以更方便地与客户、建筑师和施工人员分享和交流设计。

PS做规划总平图及效果图的方法及步骤

PS做规划总平图及效果图的方法及步骤

Ps在规划总平图(建筑总平图)、透视图中的运用在电脑制作的建筑以及规划表现效果图的后期,ps在图片的合成和局部的处理上是个必不可少的工具。

学习前大家要先找本基本ps的书籍,熟悉各个键的使用方法,再进行如下学习。

1.首先讲解的是规划总平图(建筑总平图)的ps制作技法:1.如图1所示,该小区的总平图在cad中完成了后就应该导入ps进行上色方面的处理了。

要说明的是,在cad中导出exp格式文件是比较好在ps进行上色的。

图12.种树。

现在开始栽树。

需要说明的是,通常最后种树比较好,因为树木通常是位图导入,大量的复制会占用机器的内存。

这幅图例外,先种树,是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向,基调。

先种树,大小植物,再调他们的色彩倾向,你认为应该调什么色调完全凭个人的感觉。

这张图定的基调是偏黄绿色调的暖灰。

3.接着做道路和铺装。

选取区域(蚂蚁线)的时候可以用各种选择工具(魔法棒、钢笔、滤镜),不要拘泥于一种工具。

填色后调颜色,要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的,尽量做成冷灰或暖灰,这里做成偏黄绿色色调。

4接着做基础设施和地面小装饰,如停车场,沟,支架,彩色钢板等,然后调色,和整体色彩要协调。

5.接着做主体建筑和山包。

主体建筑的色彩一很重要,调的时候一定要谨慎,不要和主体色彩有强烈的对比。

通常小的地形起伏叫山包,大的地形起伏叫地形.目前无论是建筑设计与规划还是景观规划都似乎注重地形的表现,它已经越来越引人重视了。

而在渲染表现公司,更习惯称它为山包。

6.将绿地植物等用模糊(加深)工具进行一下明暗的处理。

大功告成!这样基本上就算成功了。

大家可以再根据自己的喜好进行细节的调整,小区规划的总平图就这样完成了。

建筑总平图的做法类似。

2.接着讲解的是效果图后期如何运用ps进行处理:(以本人小区入口处透视为列子介绍)1.首先是在stechup建好要表达的部分的模型,选好人视点角度后将模型在文件/导出中导成3ds格式文件,一边之后在3d max中贴材质、布光以及渲染的使用。

ps结合CAD做平面图设计及处理平面图

ps结合CAD做平面图设计及处理平面图

PS结合CAD做彩色平面图室内篇做好PS彩色平面图的第一步,是养成良好的CAD图的做图习惯。

至于做图规范,这里就不多说了,我说的习惯,就是在CAD图做图过程中,要善于分好图层,不同性质的物体最好归好图层,这样CAD图就不会凌乱,也减少文件大小(接下来会看到图层归类后是如何方便了),同时尽可能将CAD的图面整理好,线和线的交接要闭合,不出现空隙,这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布,CAD图做到分层合理,就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图,我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了,这样,一个平面的轮廓就出来了设定打印窗口的标记(如下图,红色虚线框是到时框选窗口的大小),利用图层开关功能将需要的分开几层进行虚拟打印,输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中,我们要输出的内容如下:1)墙体以及剪力墙、柱子、门窗2)家具和洁具3)地面铺装4)室内绿化层以及其他5)文字标注层切记,要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图,在PS中打开。

利用拖拽功能将几个图层重叠在一个图里,产生了若干个图层,并将图层进行命名,方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后,按 ALT+F9 调出“动作”面板,以一张JPG的彩色线框图为例子,在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说,我们处理由CAD输出的图纸的流程比较简单,1)假如图象是TIFF索引颜色模式的图象,就在图象菜单里将图象模式转换成RGB颜色模式,2)去色处理3)自动对比度4)菜单——选择——颜色范围——点选白色部分删除5)保存图象为PSD格式文件然后按兰色方块,结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理,这样会大大节省我们重复操作的时间1)菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹,然后下一步……之后的操作很简单,自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤:先上铺装的颜色,选择要表现的区域进行填充。

ps结合CAD做平面图设计及处理平面图

ps结合CAD做平面图设计及处理平面图

PS结合CAD做彩色平面图室篇做好PS彩色平面图的第一步,是养成良好的CAD图的做图习惯。

至于做图规,这里就不多说了,我说的习惯,就是在CAD图做图过程中,要善于分好图层,不同性质的物体最好归好图层,这样CAD图就不会凌乱,也减少文件大小(接下来会看到图层归类后是如何方便了),同时尽可能将CAD的图面整理好,线和线的交接要闭合,不出现空隙,这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布,CAD图做到分层合理,就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图,我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了,这样,一个平面的轮廓就出来了设定打印窗口的标记(如下图,红色虚线框是到时框选窗口的大小),利用图层开关功能将需要的分开几层进行虚拟打印,输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中,我们要输出的容如下:1)墙体以及剪力墙、柱子、门窗2)家具和洁具3)地面铺装4)室绿化层以及其他5)文字标注层切记,要在同一大小的窗口标记下虚拟打印输出一家具的CAD图和一没有家具的CAD图,在PS中打开。

利用拖拽功能将几个图层重叠在一个图里,产生了若干个图层,并将图层进行命名,方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后,按 ALT+F9 调出“动作”面板,以一JPG的彩色线框图为例子,在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说,我们处理由CAD输出的图纸的流程比较简单,1)假如图象是TIFF索引颜色模式的图象,就在图象菜单里将图象模式转换成RGB颜色模式,2)去色处理3)自动对比度4)菜单——选择——颜色围——点选白色部分删除5)保存图象为PSD格式文件然后按兰色方块,结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理,这样会大大节省我们重复操作的时间1)菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹,然后下一步……之后的操作很简单,自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤:先上铺装的颜色,选择要表现的区域进行填充。

CAD导入PS中填色做彩平

CAD导入PS中填色做彩平

CAD导入PS中填色做彩平1、做好PS彩色平面图的第一步,是养成良好的CAD图的做图习惯。

整理好CAD图层。

一定要分的很细以方便填色(建议大家按不同材质来分层)同时尽可能将CAD的图面整理好,线和线的交接要闭合,不出现空隙,这样会影响你填充的面域。

(做总图的时候,需要输出的CAD图纸内容有:1用地红线2道路轮廓与地面铺装3等高线4建筑物轮廓5植物:乔木、灌木以及绿篱等6水7文字标注8总图)2、整理好之后。

开始导EPS线框图。

注意导时一定要按同一个方框大小。

以保证在PS中能在同样大小。

同样的位置。

(如果图比较小可以直接按照图层分层按同一个方框大小导成PDF格式,在PS中直接置入)在PS中一定也要分好图层。

管理好组。

3、先导出一个总的线框在PS 中打开。

尔后依次把其他线框拖拉进去(注意:拖拉时按住SHIFT 键。

这样能保证在PS 里面线框的位置都是正确的。

确要保证大小一致。

4、新建一个图层填充白色查看下效果。

设置好颜色。

按ALT+DELETE 或者CTRL+DELETE 来填充颜色。

填色尽量从大面积从小面积填充。

记住务必要再复制一个图层来填充颜色。

这是非常重要的。

第一以便后面方案需要修改第二方便后面为整天需要改颜色。

填色尽量从大面积从小面积填充。

草地和道路填充好之后再把建筑填充好。

值得注意的是建筑的投影不能直接用PS 里面带的投影工具来制作。

因为建筑投影是有分明的棱角的。

所以要单独制作。

一般的方法是在填充好建筑图层之后再复制建筑图层填充为黑色或者深灰色再【alt+ctrl+↑】【alt+ctrl+←】轮流操作。

观察黑色图层发生的变化。

最后完成投影。

5、尔后是填充植物,植物的投影可以用PS里面的投影工具来制作。

把剩下的广场。

铺张。

水池什么的填充好就基本可以了。

在这要主要每个物体之间的投影关系。

CAD图形如何导入进PS中做彩平面图?

CAD图形如何导入进PS中做彩平面图?

CAD图形如何导入进PS中做彩平面图?
先用CAD打印出PDF格式文件,直接用PS打开:如图:
CAD图形导入进PS中做彩平图的步骤图1
CAD图形导入进PS中做彩平图的步骤图2
CAD图形导入进PS中做彩平图的步骤图3
CAD图形导入进PS中做彩平图的步骤图4
CAD图形导入进PS中做彩平图的步骤图5
CAD图形导入进PS中做彩平图的步骤图6
CAD图形导入进PS中做彩平图的步骤图7
CAD图形导入进PS中做彩平图的步骤图8
CAD图形导入进PS中做彩平图的步骤图9
CAD图形导入进PS中做彩平图的步骤图10
CAD图形导入进PS中做彩平图的步骤图11
CAD图形导入进PS中做彩平图的步骤图12
CAD图形导入进PS中做彩平图的步骤图13
CAD图形导入进PS中做彩平图的步骤图14
CAD图形导入进PS中做彩平图的步骤图15
CAD图形导入进PS中做彩平图的步骤图16
CAD图形导入进PS中做彩平图的步骤图17
CAD图形导入进PS中做彩平图的步骤图18
CAD图形导入进PS中做彩平图的步骤图19。

使用CAD软件绘制精确的平面图方法与技巧

使用CAD软件绘制精确的平面图方法与技巧

使用CAD软件绘制精确的平面图方法与技巧CAD软件是现代设计和工程领域中常用的工具,它能够帮助用户以精确和高效的方式进行设计和绘图。

在CAD软件中,绘制精确的平面图是非常重要的,因为它是构建复杂设计和工程项目的基础。

在本文中,我们将介绍几种使用CAD软件绘制精确平面图的方法和技巧。

1. 设置绘图单位和精度在开始绘制平面图之前,首先要设置绘图单位和精度。

单位可以是英寸、毫米、米等,根据需要选择合适的单位。

精度决定了绘图的精确度,可以设置到小数点后几位。

选择适当的单位和精度可以确保绘制的平面图达到所需的精确度和准确性。

2. 使用准确的测量工具CAD软件提供了各种测量工具,如直尺、角度测量器、距离测量器等。

在绘制平面图时,使用这些准确的测量工具可以帮助我们准确地确定线段的长度、角度等要素。

确保测量工具的准确性,以便获得精确的测量结果。

3. 使用几何约束CAD软件通常提供了几何约束功能,可以帮助我们在绘图过程中确保几何关系的精确性。

例如,我们可以使用水平约束来确保线段的水平位置,使用垂直约束来确保线段的垂直位置,使用等长约束来确保线段的长度相等等。

使用几何约束功能可以减少错误和调整的需要,使绘图更加快速和精确。

4. 使用辅助绘图工具CAD软件提供了许多辅助绘图工具,如网格、参考线、对称线等。

这些工具可以帮助我们在绘图时保持对称性、平行性和一致性。

例如,我们可以使用网格来对齐线段或点,使用参考线来指导绘图的方向等。

使用辅助绘图工具可以提高绘图的准确性和一致性。

5. 使用图层和图层管理图层功能是CAD软件中非常重要的一部分,它可以帮助我们组织和管理绘图中的不同元素。

通过使用不同的图层,我们可以将平面图中的不同元素,如线段、文字、注释等,进行分类和区分。

这不仅可以提高绘图的清晰度,还可以在需要时方便地修改和编辑不同的元素。

6. 使用动态输入和对象捕捉CAD软件通常提供了动态输入和对象捕捉功能,可以使绘图更加快速和精确。

PSCAD详细使用教程(中文)

PSCAD详细使用教程(中文)

前言电力系统是非常复杂的。

其数学表达式的定义比航天飞行器及行星运动轨迹的定义更要错综复杂和具有挑战性。

比起计算机.家电和包括工业生产过程在内的一些大型复杂机器,电力系统是世界上最大的机器。

EMTDC是具有复杂电力电子、控制器及非线性网络建模能力的电网的模拟分析程序。

对于一个好的技术人员来说它是一个很好的工具。

当在PSCAD的图形用户界面下运行时,PSCAD/EMTDC结合成的强大功能,使复杂的部分电力系统可视化。

从20世纪70年代中期起,EMTDC就成了一种暂态模拟工具。

它的原始灵感来源于赫曼.多摩博士1969年4月发表于电力系统学报上的IEEE论文。

来自世界各地的用户需求促成它现在的发展。

20世纪70年代暂态仿真发生了巨大的变化。

早期版本的EMTDC在曼尼托巴水电站的IBM 打孔计算机上运行。

每天只有一两个问题可以被提交并运行,与今天取得的成就相比等编码和程序开发相当缓慢。

随着计算机的发展,功能强大的文件处理系统可被用在文本编辑等。

今天,功能强大的个人计算机已可以更深入细致的进行仿真,这是二十年前所不能想到的。

用户要求EMTDC仿真的效率和简便。

所以曼尼托巴高压直流输电研究所开发了PSCAD图形用户界面以方便EMTDC仿真的研究。

PSCAD/EMTDC在20世纪90年代最初创立并使用在unix工作站。

不久,作为电力系统和电力电子控制器的模拟器,它取得了极大的成功。

PSCAD 也成为了RTDS-时实数字仿真或混合数字仿真的图形用户界面。

Dennis Woodford博士于1976年在加拿大曼尼托巴水电局开发完成了EMTDC的初版,是一种世界各国广泛使用的电力系统仿真软件, PSCAD是其用户界面,PSCAD的开发成功,使得用户能更方便地使用EMTDC进行电力系统分析,使电力系统复杂部分可视化成为可能,而且软件可以作为实时数字仿真器的前置端。

可模拟任意大小的交直流系统。

操作环境为:UNIX OS, Windows95, 98, NT;Fortran 编辑器;浏览器和TCP/IP协议。

PS绘制城市规划平面图的几个小技巧

PS绘制城市规划平面图的几个小技巧

1.关于水系:
水要有阴影,不过是内投影。

可以用图层特效来做,也可以用高斯模糊。

要有光感,可以用退晕,也可以用滤镜打光。

2、草地:
草地在红线内外一定要区分开色象和明度饱和度,不然颜色会很靠。

尽量不要拖来一块真实的草地来图片代替绿色块,虽然草地图片看起来很真实,但是整体不协调,还会加大内存消耗。

3、投影:
投影偶个人做法是复制一层,放在下面,选中,按住ctrl+alt,然后按箭头键。

低矮的可以用图层特效,但是建筑不要,会很假。

4、山包的做法:
也就是传说中的地形。

选中一块区域,添绿色,噪点,打光,反选,羽化,删除,好。

5、拉模的做法
用路径勾出形状,然后变成选区,添一种颜色,我通常用黄灰或蓝灰,给个透明度,ok!
6、树的做法:
先在cad中画出轮廓,再导入ps中,添加一种或几种颜色,花草,灌木同样搞定.
7、色彩关系:
其实说了那么多,最重要的就是色彩关系,无论是总平,还是透视图,如果色彩关系不好,其他东西都是空谈.色彩关系是最.最.最重要的.
其实技法只是一方面,因为画表现图最重要的不是技法,而是色彩感觉!!!这没有办法用具体的语言十分切地表达清楚,因为它不是独立于图存在的,每个人的观点也是不同的。

即使用同样的步骤来做同一张图,每个人也都会有不同的效果。

所以建议大家多看色彩书籍。

如果您不是美术专业的也没关系,完全可以通过多看色彩理论和色彩构成方面的书来弥补。

毕竟色彩感觉也不是天生的,它可以有意识地来培养!。

使用CAD绘制平面布局设计

使用CAD绘制平面布局设计

使用CAD绘制平面布局设计CAD(Computer-Aided Design)是计算机辅助设计的简称,是一种突破了传统手工绘图方式的数字绘图工具。

在建筑设计、机械制图等领域,使用CAD软件可以提高绘图效率、准确度和灵活性。

本文将介绍如何使用CAD软件进行平面布局设计。

首先,在打开CAD软件后,我们需要创建一个新的绘图文件。

在菜单栏中选择“新建”或使用快捷键Ctrl+N,即可创建一个新的绘图文件。

接下来,我们需要确定绘图的比例尺。

在绘图文件创建后,我们可以在状态栏的右下角找到比例尺设置。

点击比例尺设置,选择适合的比例尺,如1:100、1:50等。

比例尺的选择应根据绘图的具体要求和图纸尺寸进行选择。

在进行平面布局设计时,我们常需要绘制建筑物或房间的平面图。

在绘制平面图之前,我们需要确定图纸的边界。

在CAD软件中,我们可以使用“线”工具绘制边界线。

点击“直线”工具,在绘图区域内点击确定图纸的四个角点,连接四个角点,即可绘制出图纸的边界线。

在确定了图纸的边界后,我们可以使用“矩形”工具绘制建筑物或房间的外围轮廓。

点击“矩形”工具,在绘图区域内点击确定建筑物或房间的两个对角点,即可绘制出建筑物或房间的外围轮廓。

如果需要绘制多个建筑物或房间,可以重复使用“矩形”工具进行绘制。

接下来,我们可以使用“线”工具绘制内部的墙体或分隔线。

点击“直线”工具,在绘图区域内点击确定墙体或分隔线的起点和终点,即可绘制出墙体或分隔线。

如果需要绘制具有特定角度或弧度的墙体或弯曲线,可以使用对应的绘图工具。

除了使用“线”工具,CAD软件还提供了丰富的绘图工具,如“圆”、“多边形”、“椭圆”等。

可以根据具体需求,使用合适的绘图工具进行绘制。

在绘制建筑物或房间的布局时,我们还可以添加文字或注释。

点击“文字”工具,在绘图区域内点击确定文字的位置,即可输入文字。

在输入文字后,可以通过修改文字样式、大小、颜色等属性进行格式化。

另外,在进行平面布局设计时,我们常需要测量建筑物或房间的尺寸。

CAD平面图编辑与绘制技巧

CAD平面图编辑与绘制技巧

CAD平面图编辑与绘制技巧CAD(Computer-Aided Design)是一种广泛使用的计算机辅助设计软件,被广泛应用于建筑、机械、电子等行业。

在CAD软件中,平面图的编辑与绘制是一个基础且重要的操作。

本文将介绍一些使用CAD软件进行平面图编辑与绘制的技巧。

一、图层管理图层管理是CAD软件中非常重要的一项功能。

通过合理地设置和管理图层,可以使平面图的编辑更加高效和清晰。

首先,在绘制平面图之前,我们可以先创建需要的图层,例如墙体、门窗、家具等。

然后,可以通过图层管理器来进行图层的开/关、锁定/解锁等操作,方便地进行图层的切换和编辑。

此外,图层颜色和线型的设置也是图层管理的一部分。

我们可以根据需要,自定义不同图层的颜色和线型,以便区分和显示不同的元素。

二、元素选择与编辑在CAD软件中,选择和编辑元素是平面图编辑与绘制的核心。

以下是一些常用的元素选择和编辑技巧。

1. 单个元素选择:通过单击元素即可选中。

如果元素之间有重叠,可以使用“框选”工具或按住Shift键进行多个元素的选择。

2. 批量选择:通过拖动鼠标创建一个框选区域,可以选择包含在此框选区域内的多个元素。

3. 快速选择:使用“过滤器”功能可以根据元素的属性进行筛选选择,例如仅选择特定图层的元素、特定线型的元素等。

4. 复制与移动:选中元素后,可以使用复制(Ctrl+C)和粘贴(Ctrl+V)功能进行复制,也可以使用移动(M)命令将元素从一个位置移动到另一个位置。

5. 缩放与旋转:使用缩放(Z)和旋转(R)命令可以对元素进行缩放和旋转操作。

三、绘制基本图形平面图中常见的基本图形包括直线、圆、多边形等。

以下是一些绘制基本图形的技巧。

1. 直线绘制:选择直线工具,点击起点和终点即可绘制一条直线。

还可以使用基于角度或长度的绘制命令,更精确地绘制直线。

2. 圆绘制:选择圆工具,点击圆心和半径即可绘制一个圆。

还可以使用直径或周长的数值输入方式,更精确地绘制圆。

ps平面图教程

ps平面图教程

ps平面图教程PS平面图是利用Photoshop软件制作的一种图像类型,常用于建筑、室内设计、工程图等领域。

它可以清晰地显示出建筑物的平面布局、空间分布和结构框架,供设计师、建筑师、装修师等人员参考。

下面将介绍如何利用Photoshop制作一张简单的PS平面图。

首先,打开Photoshop软件,选择“新建”或使用快捷键Ctrl+N,设置所需画布大小和分辨率。

平面图一般是二维的,我们可以根据需要设置适当的画布大小,比如800*600像素。

接下来,我们需要在画布上绘制建筑物的平面布局。

可以使用不同的工具和技巧来完成这一步骤。

例如,使用“线条工具”或“形状工具”绘制墙体、房间、门窗等。

在绘制时可以使用吸管工具提取颜色并使用填充工具对墙体进行填充。

绘制完成后可以调整图层的透明度和颜色,以便更好地辨认图中各部分。

接下来,我们可以添加文字和符号来注释平面图。

可以使用“文本工具”添加文字说明,例如房间名称、尺寸等。

还可以使用“自定义形状工具”绘制标志、箭头等,以帮助阅读者更好地理解平面布局。

这些文字和符号可以通过调整图层的属性来方式,以确保与平面图的其他元素相互区别开。

在制作平面图时,要注意比例和细节。

比例是非常重要的,它能够准确地反映建筑物的大小和布局。

可以使用直尺工具和放大工具来测量和查看平面图的精度和细节。

确保平面图的比例和细节与实际建筑物保持一致,以便于后续的设计和施工工作。

最后,可以对平面图进行美化和修饰。

可以使用各种滤镜、渐变、阴影等效果来增加平面图的视觉效果和吸引力。

此外,还可以使用图层样式、笔刷工具等功能来进一步装饰平面图。

在制作平面图的整个过程中,要注意良好的设计原则。

例如,要保持整体的简洁性和清晰性,避免过多的细节和复杂的图案。

同时,要注意色彩的搭配和图层的组织,以便于后续的编辑和修改。

综上所述,制作PS平面图是一项需要技巧和耐心的工作。

通过使用Photoshop软件和掌握一些基本的绘图技巧,我们可以轻松地创作出漂亮、实用的平面图。

使用CAD制作平面图的步骤

使用CAD制作平面图的步骤

使用CAD制作平面图的步骤使用CAD软件制作平面图的步骤制作平面图是CAD软件的一项重要功能,它可以帮助工程师、建筑师等专业人士快速、准确地绘制各类平面图。

下面我们将介绍使用CAD制作平面图的具体步骤,以助您更好地掌握这一技巧。

步骤一:准备工作在开始绘制平面图之前,我们需要完成一些准备工作。

首先,打开CAD软件并创建一个新的绘图文件。

接下来,确定绘图的比例尺,并将其设置为合适的大小。

一般来说,建筑平面图的比例尺通常为1:100或1:200,而机械绘图的比例尺可能更小。

步骤二:绘制基础图形绘制平面图的第一步是绘制基础图形,包括建筑物的主要结构和布局。

可以使用CAD软件提供的各种绘图工具,如直线、圆形、矩形等,来快速绘制这些基本形状。

要确保所绘制的图形符合实际尺寸和比例。

步骤三:添加详细信息在完成基础图形的绘制后,我们需要添加更详细的信息,例如墙壁、门窗、家具等。

这可以通过绘制多边形、填充色彩以及添加文字等操作来实现。

在绘制墙壁时,可以使用CAD软件提供的自动封闭功能,能够快速创建封闭图形。

步骤四:应用图层管理为了更好地组织平面图的各个元素,我们可以使用图层管理功能。

通过将不同元素放在不同的图层上,如墙壁、家具、标注等,可以方便地控制它们的显示与隐藏。

此外,还可以为不同图层设置不同的颜色、线型和线宽等属性。

步骤五:使用准确的尺寸在制作平面图时,准确的尺寸是至关重要的。

CAD软件通常提供了多种测量和标注工具,让我们能够轻松地添加尺寸标注。

通过选择合适的标注样式和尺寸单位,可以确保绘制出精确的平面图。

步骤六:保存和输出完成平面图的绘制后,我们需要保存文件,并将其输出为所需的格式。

CAD软件支持多种文件格式,如CAD原生格式、PDF、JPEG等。

根据实际需求选择合适的输出格式,并进行保存。

总结:以上是使用CAD软件制作平面图的基本步骤。

通过熟练掌握这些技巧,您可以在CAD软件中高效、精确地绘制各种平面图,从而提高工作效率。

Auto CAD与Photoshop联合处理平面图技巧解析

Auto CAD与Photoshop联合处理平面图技巧解析

Auto CAD与Photoshop联合处理平面图技巧解析作者:刘伟来源:《电脑知识与技术》2017年第03期摘要:AutoCAD与Photoshop各有其应用领域,且目前使用范畴相当广泛。

通过植入设计学等需求,结合软件教学制定了一套Auto CAD与Photoshop联合应用的技巧课程。

该文以场地平面图为切入点,阐述了平面图相关构成、Cad平面图制作及ps交互过程,重点解析了如何运用Photoshop制作一张精美的平面图。

关键词:Auto CAD;Photoshop;场地平面图中图分类号:TP37 文献标识码:A 文章编号:1009-3044(2017)03-0215-02AutoCAD即Auto Computer Assist Design(计算机辅助设计),是一种高效的绘图软件,主要讲述二维工程图样的计算机绘制方法和三维实体造型技术,内容包括绘图环境的设置、二维绘图命令、二维图形编辑命令、显示控制类命令、图案填充、文本与尺寸标注、三维实体造型和编辑命令、图形输出等。

目前,Auto CAD被广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。

Photoshop软件(以下简称“PS”)于20世纪80年代末期由美国的Adobe公司研发,是一款具有图像编辑和处理功能的软件,被认为是迄今为止在windows平台与Macintosh平台上运行的最优秀的图像处理软件之一,也是我们日常生活中接触应用较多的软件之一。

近年来,众多教研学者对CAD绘图技巧以及PS工具使用技巧方面做了众多研究。

例如,田宝勇、周毅(2009)从如何使用相对坐标法、文字样式设置技巧、块功能的使用、点划线的显示等方面阐述了CAD绘图技巧。

包红梅(2013)总结了如何使用模版文件、改变系统环境设置、表格操作、图形对象选择等操作技巧。

牛艺烨(2012)从选区工具、色彩工具、绘图工具和图层工具等四方面分析了Photoshop工具的使用技巧。

PS做规划总平图及效果图的方法及步骤

PS做规划总平图及效果图的方法及步骤

Ps在规划‎总平图(建筑总平图‎)、透视图中的‎运用在电脑制作‎的建筑以及‎规划表现效‎果图的后期‎,ps在图片‎的合成和局‎部的处理上‎是个必不可‎少的工具。

学习前大家‎要先找本基‎本ps的书‎籍,熟悉各个键‎的使用方法‎,再进行如下‎学习。

1.首先讲解的‎是规划总平‎图(建筑总平图‎)的ps制作‎技法:1.如图1所示‎,该小区的总‎平图在ca‎d中完成了‎后就应该导‎入ps进行‎上色方面的‎处理了。

要说明的是‎,在cad中‎导出exp‎格式文件是‎比较好在p‎s进行上色‎的。

图12.种树。

现在开始栽‎树。

需要说明的‎是,通常最后种‎树比较好,因为树木通‎常是位图导‎入,大量的复制‎会占用机器‎的内存。

这幅图例外‎,先种树,是因为这张‎图既要表现‎建筑又要表‎现绿化和景‎观。

先种树可以‎定下整个图‎的整体颜色‎倾向,基调。

先种树,大小植物,再调他们的‎色彩倾向,你认为应该‎调什么色调‎完全凭个人‎的感觉。

这张图定的‎基调是偏黄‎绿色调的暖‎灰。

3.接着做道路‎和铺装。

选取区域(蚂蚁线)的时候可以‎用各种选择‎工具(魔法棒、钢笔、滤镜),不要拘泥于‎一种工具。

填色后调颜‎色,要和树木色‎彩协调。

注意道路的‎颜色一定不‎要用纯灰色‎的,尽量做成冷‎灰或暖灰,这里做成偏‎黄绿色色调‎。

4接着做基‎础设施和地‎面小装饰,如停车场,沟,支架,彩色钢板等‎,然后调色,和整体色彩‎要协调。

5.接着做主体‎建筑和山包‎。

主体建筑的‎色彩一很重‎要,调的时候一‎定要谨慎,不要和主体‎色彩有强烈‎的对比。

通常小的地‎形起伏叫山‎包,大的地形起‎伏叫地形.目前无论是‎建筑设计与‎规划还是景‎观规划都似‎乎注重地形‎的表现,它已经越来‎越引人重视‎了。

而在渲染表‎现公司,更习惯称它‎为山包。

6.将绿地植物‎等用模糊(加深)工具进行一‎下明暗的处‎理。

大功告成!这样基本上‎就算成功了‎。

大家可以再‎根据自己的‎喜好进行细‎节的调整,小区规划的‎总平图就这‎样完成了。

如何在CAD中绘制精确的平面图

如何在CAD中绘制精确的平面图

如何在CAD中绘制精确的平面图CAD(计算机辅助设计)软件是现代设计师不可或缺的工具。

无论是建筑师、工程师还是设计师,都需要使用CAD软件来绘制精确的平面图。

在本文中,我们将探讨一些在CAD中绘制精确平面图的技巧和注意事项。

第一步是为你的绘图创建一个新的文件。

选择适合你设计需求的板块大小,并设置文件的比例尺。

这将确保你的平面图能够准确地反映真实尺寸。

接下来,选择合适的绘图工具。

CAD软件提供了许多绘图工具,如直线工具、弧线工具、多边形工具等。

根据你的需要,选择最适合你绘制平面图的工具。

在进行绘图之前,确保你的CAD软件已经设置好了正确的单位和精度。

这可以防止在绘制过程中出现尺寸和数值方面的误差。

开始绘制你的平面图。

使用直线工具绘制房间的外墙。

确保你准确地绘制出每个角的位置。

在绘制过程中,你可以使用CAD软件的参考线和对齐工具来帮助你确保绘制的直线与其他元素对齐。

一旦外墙绘制完成,接下来你可以绘制内部的隔墙和门窗。

使用CAD软件提供的工具,你可以轻松地绘制出精确的尺寸和位置。

在绘制门窗时,确保你准确地绘制出门窗的位置和尺寸。

你可以使用CAD软件的测量工具来确保门窗的尺寸与设计要求一致。

在绘制隔墙时,注意绘制隔墙的精确尺寸和位置。

你可以使用CAD软件的对齐工具来确保隔墙与其他元素对齐。

完成隔墙和门窗的绘制后,你可以添加更多的细节,如家具、电器等。

使用CAD软件提供的库存家具模型,可以节省大量的时间和努力。

确保对这些模型进行准确的缩放和定位。

一旦绘制完成,你可以使用CAD软件提供的标注工具来添加尺寸标注和文字说明。

这些标注和文字说明将提供给施工人员参考,并确保他们可以正确地理解你的设计意图。

在整个绘图过程中,要定期保存你的文件。

这样可以防止意外丢失数据,并允许你随时回溯到之前的版本。

总结起来,在CAD中绘制精确的平面图需要注意以下几点:准确设置比例尺、选择适合的绘图工具、确保正确的单位和精度、使用参考线和对齐工具辅助绘图、添加必要的标注和文字说明。

PS总平面图

PS总平面图

总平面图是投标中的第一张表现图,作用与性质不用说了吧,应该认真点画。

一. 在ps中打开文件!从cad中导入的是位图文件,但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件,我一般习惯用转换格式的方式改变为黑白格式,这样转换可以保持精度,其他的转换方式多多少少都会有点损失。

:)1.先转换为gray模式。

2.在gray模式中调整对比度,调到最大。

3.再转换回RGB模式。

好了,一幅黑白稿出现了!二. 分离图线。

有些人可能喜欢不分。

我习惯分离图线层,因为这样好处有如下:1.所有的物体可以在图线下面来做,一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果!3.图线可以遮挡一些物体因选取不准而产生的错位和模糊,使边缘看起来很整齐,使图看起来很美。

具体步骤是以colour range 选取方式选中白色,删除。

现在图线是单独的一层了。

把这层命名为图线层。

三. 分离成功。

为了观察方便可以在图线后增加一层填充为白色,当然也可直接填充绿色变草地层,白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始,我每个新增加的图层都会命名。

原因:1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层(即空层)。

3. 方便别人,将来别人修改你的图能够很轻松地找到每个物体。

四. 种树。

现在开始栽树。

需要说明的是,通常我都习惯最后种树,因为树木通常是位图导入,大量的复制会占用机器的内存。

这幅图例外,先种树,是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向,基调。

先种树,大小植物,再调他们的色彩倾向,你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装。

选取区域的时候可以用各种选择工具,不要拘泥于一种工具。

填色后调颜色,要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的,尽量做成冷灰或暖灰,我这里做成偏黄绿色色调!六. 做基础设施和地面小装饰,如停车场,沟,支架,彩色钢板等,然后调色,和整体色彩要协调。

利用CAD进行平面布局设计的方法

利用CAD进行平面布局设计的方法

利用CAD进行平面布局设计的方法在建筑、机械等领域,平面布局设计是非常重要的一项工作。

通过利用CAD软件进行平面布局设计,可以提高工作效率,减少错误,并且方便后续的施工、制造等工作。

本文将介绍一些利用CAD进行平面布局设计的方法和技巧。

1. 准备工作在使用CAD软件进行平面布局设计之前,首先需要准备好相关的设计要求和数据。

这包括建筑平面图、机械部件尺寸等等。

确保准备工作充分,能够提供给CAD软件足够的信息。

2. 导入平面图在CAD软件中,可以通过导入平面图的方式对设计进行参考。

将平面图导入CAD软件中后,可以根据实际需要进行缩放、平移、旋转等操作,以便更好地进行布局设计。

3. 绘制基础线基础线是进行布局设计的基础。

通过绘制基础线,可以确定各个部位的位置关系。

使用CAD软件的绘图工具,可以绘制直线、曲线等基础线条。

通过调整线条的位置和长度,可以满足不同的设计要求。

4. 使用图层管理在进行平面布局设计时,使用图层管理功能可以更好地组织和控制不同元素的显示。

通过将不同的元素放置在不同的图层上,并设置不同的颜色和线型,可以清晰地显示出每个元素的位置和关系。

5. 利用CAD工具进行布局设计CAD软件提供了丰富的工具,可以用来辅助进行布局设计。

例如,通过数组命令可以快速复制并排列相同的元素;通过偏移命令可以在平面上创建与已有元素相同或者平行的元素;通过旋转命令可以对元素进行旋转等等。

熟练掌握这些工具的使用方法,可以大大提高设计效率。

6. 使用参数化设计在CAD软件中,可以利用参数化设计功能对布局进行优化。

通过定义关键尺寸和参数,可以自动调整元素的位置和大小。

通过修改参数的数值,可以快速调整设计的方案,减少重复工作。

7. 进行布局效果预览在进行平面布局设计时,通过CAD软件提供的渲染功能,可以进行布局效果的预览。

通过选择适当的材质和光照设置,可以生成具有逼真效果的模型。

通过观察预览效果,可以发现并修正设计中的问题,使得布局更加合理和美观。

CAD和Photoshop联合处理图像的探索

CAD和Photoshop联合处理图像的探索

CAD和Photoshop联合处理图像的探索摘要:要得到用户满意的图像,一般要经历两个最重要的阶段,一个阶段是图像的产生,另一个阶段是图像效果的处理。

而两个阶段用一个软件来完成,都有瑕疵。

笔者在多年的教学中,试着用CAD和Photoshop联合处理图像,收到了较好的效果,今写出来与同行们切磋。

关键词:CAD PHOTOSHOP 图像处理CAD和Photoshop软件都有其各自领域的使用特点和优点,也在各自的领域得到了大家的认可。

最迅速而有效地使用软件绘制图像,在生产生活中得到更多的效益,在学习软件的过程中掌握更多的操作手段和技能并达到举一反三的效果,是我们在教学中应该探讨的,今天与大家分享我的一点心得。

一、CAD软件通过多年的教学,让我清楚地认识到CAD是大家普遍认可的处理二维施工制图的优秀软件。

它能把用户的设计思想或者叫设计内容清晰地表达在设计图纸上,并利用图层等功能方便地在一张图纸中绘制。

例如:接到一个绘制卡通图片的任务,大家准备画图。

可能很多人就说了,那就开始画吧。

但这不正确,需要做的事还有很多。

首先,我们要做的是应该进行各种基本的设置。

进行各方面的设置是非常重要的,包括图层的设置以及其中的颜色、线形、线宽等,还包括极轴模式、捕捉模式、极轴追踪等的设置。

只有各项设置合理了,才能为接下来的工作奠定基础,才有可能清晰、准确、高效地绘制二维图形。

其次,要根据所要绘制的图形,选择适当的绘图命令。

绘制的卡通图片中使用最多的是“样条曲线命令”,它可以根据卡通人物的轮廓曲线灵活地绘制图形的外轮廓,达到描线稿的效果。

(1)插入光栅图像。

选择卡通图片,在屏幕上选择适当的位置和比例在绘图区放置图片。

(2)设置操作环境。

因为要绘制的图形相对随意,不同于工程图的绘制,基本不需要捕捉关键点,所以在进行下一步之前,先关掉状态栏中的极轴模式、对象捕捉模式、极轴追踪模式。

(3)选择“样条曲线命令”,寻找到起始点,用鼠标点选第一点,根据文本窗口的提示点击下一点,再下一点,最后完成卡通图形的绘制。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

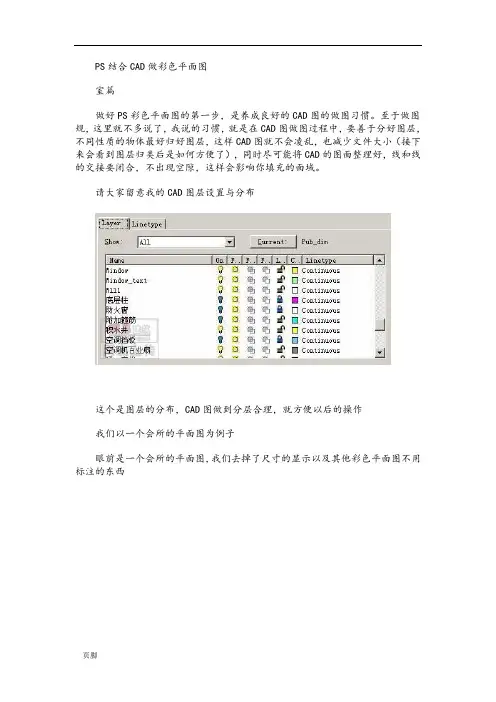

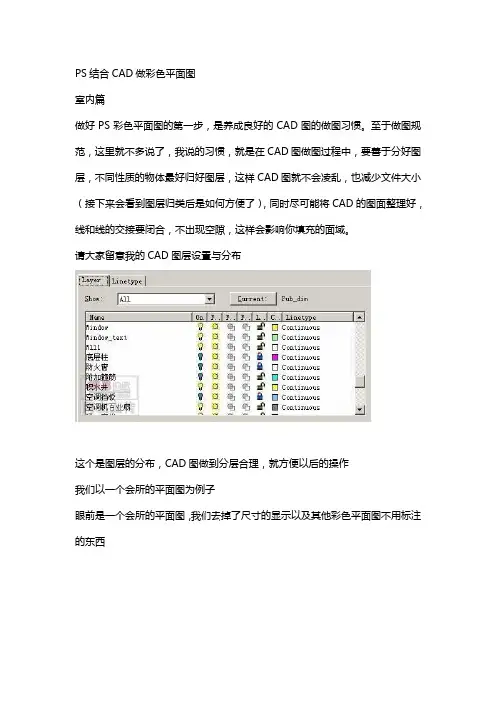

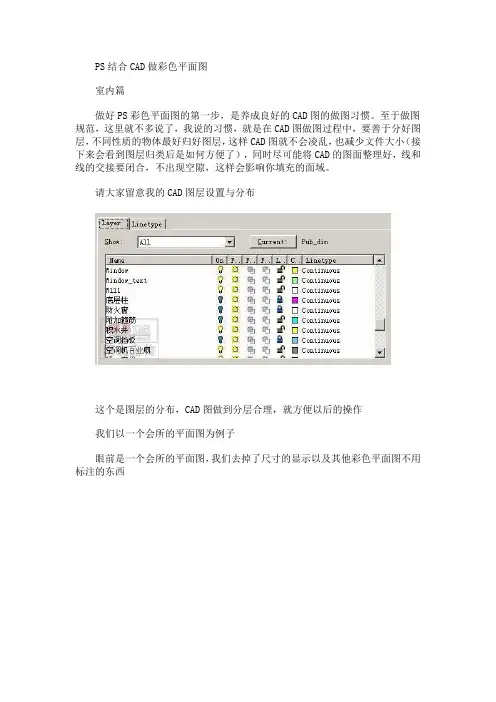

PS结合CAD做彩色平面图室内篇做好PS彩色平面图的第一步,是养成良好的CAD图的做图习惯。

至于做图规范,这里就不多说了,我说的习惯,就是在CAD图做图过程中,要善于分好图层,不同性质的物体最好归好图层,这样CAD图就不会凌乱,也减少文件大小(接下来会看到图层归类后是如何方便了),同时尽可能将CAD的图面整理好,线和线的交接要闭合,不出现空隙,这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布,CAD图做到分层合理,就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图,我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了,这样,一个平面的轮廓就出来了设定打印窗口的标记(如下图,红色虚线框是到时框选窗口的大小),利用图层开关功能将需要的分开几层进行虚拟打印,输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中,我们要输出的内容如下:1)墙体以及剪力墙、柱子、门窗2)家具和洁具3)地面铺装4)室内绿化层以及其他5)文字标注层切记,要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图,在PS中打开。

利用拖拽功能将几个图层重叠在一个图里,产生了若干个图层,并将图层进行命名,方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后,按 ALT+F9 调出“动作”面板,以一张JPG的彩色线框图为例子,在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说,我们处理由CAD输出的图纸的流程比较简单,1)假如图象是TIFF索引颜色模式的图象,就在图象菜单里将图象模式转换成RGB颜色模式,2)去色处理3)自动对比度4)菜单——选择——颜色范围——点选白色部分删除5)保存图象为PSD格式文件然后按兰色方块,结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理,这样会大大节省我们重复操作的时间1)菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹,然后下一步……之后的操作很简单,自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤:先上铺装的颜色,选择要表现的区域进行填充。

如果填充时候没有纹理要求的画,相信油漆筒大家都会用了,但是如果有纹理要求,也希望纹理的尺寸比例能符合我们场景中的环境的话,要进行以下操作:在PS打开材质的文件,例如是木纹,双击放大镜,以实际象素来显示图象,同时,要表现的平面图也要用实际尺寸显示。

查看木纹的图象大小,估计一下大概要缩放到什么尺寸就会符合场景效果,在这里,我是把木纹缩小到 100*100 像素,然后在菜单——编辑——定义图案,再定义该图案为填充纹理请仔细看看我面板的参数在填充其他比较复杂的图案时候,需要善于保存一下当前的路径,否则要重新选择区域就比较麻烦铺装基本完成的效果布置家具。

通常有很多朋友会很头痛要平面的家具图库,其实来源很简单,只需要在3DMAX里面将家具的平面图渲染一个TGA格式的图就可以了,直接在PS里调用,自己想要什么样的就什么样的。

家具图层打开的时候的效果加上配景后的效果布置完家具的效果将所有铺装合并为一个图层,将家具也合并于另外一个图层,利用图层效果选项,给家具设置阴影,这样,一张室内的平面图就基本做好了。

将打印好的文字图层盖在最上的图层,就可以有文字说明,免得再在PS里面打字,浪费时间彩色室内平面图的基本流程就是这样了。

最后通过亮度以及对比度来调整整个图的颜色以及饱和度,调出自己想要的效果,这里不再重复了室外篇室外彩色平面图,多用于建筑规划总平面图、流线分析等图,基本流程也是差不多,但是比室内多了很多内容。

在开始总图前,也要进行CAD的图纸整理看看我的PS文件的图层结构第一步,图层重叠,给好图层名称我做彩色平面总图是根据标书要求的内容来决定虚拟打印内容的通常有总平面图、设计意向图、景观分析图、交通流线分析图、功能分区图等等,这些都是CAD图层功能与PS图曾功能密切相关的。

做总图的时候,需要输出的CAD图纸内容有:1. 用地红线2. 道路轮廓与地面铺装3. 等高线4. 建筑物轮廓5. 植物(乔木、灌木以及绿篱等)6. 水体6. 文字标注7. 总图输出以后,利用我上面讲过的批量处理工具,将所有CAD输出的图纸全部变成透明的PS格式图层再结合为一个文件。

确定大的底色先将主要道路以及铺装完成,贴图比例大小要控制好,方法见室内的介绍就可以了开始画建筑物,注意,对于想表现有高差不一的建筑物,最好是利用投影关系来实现,高大的建筑物,投影面积最长,反之就小。

所以,我们可以根据设计方案来确定什么位置占投影面积大,该建筑物就设定为独立一个图层,以后在图层投影命令时候就可以单独控制其大小深度的参数。

我做了以下的分层,全部合并为建筑图层组,便于编辑开始布置绿化,绿化从环境树开始布置。

分布疏密有致,要重点显示建筑主体。

一般可以布置两层,第一层作为虚层,第二层作为实的放在上面,这样看起来才有立体感。

布置行道树以及乔木,尽量选用颜色比较鲜明的树贴图,比例要控制好,可以以CAD的绿化层为参照层。

将文字层打开,就可以将总图所需要说明的内容显示出来,省了很多打字的活。

要加指北针总图做好了之后,可以另外为JPG格式,变成黑白图,用来做分析图的模板。

最后,总图合并图层以后,就可以总体将颜色调整鲜明一点,这样,PS总平面图就是这样画出来的了。

PS处理总平图总平面图是投标中的第一张表现图,作用与性质不用说了吧,应该认真点画。

一. 在ps中打开文件!从cad中导入的是位图文件,但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件,我一般习惯用转换格式的方式改变为黑白格式,这样转换可以保持精度,其他的转换方式多多少少都会有点损失。

:)1.先转换为gray模式。

2.在gray模式中调整对比度,调到最大。

3.再转换回RGB模式。

好了,一幅黑白稿出现了!二. 分离图线。

有些人可能喜欢不分。

我习惯分离图线层,因为这样好处有如下:1.所有的物体可以在图线下面来做,一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果!3.图线可以遮挡一些物体因选取不准而产生的错位和模糊,使边缘看起来很整齐,使图看起来很美。

具体步骤是以colour range 选取方式选中白色,删除。

现在图线是单独的一层了。

把这层命名为图线层。

三. 分离成功。

为了观察方便可以在图线后增加一层填充为白色,当然也可直接填充绿色变草地层,白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始,我每个新增加的图层都会命名。

原因:1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层(即空层)。

3. 方便别人,将来别人修改你的图能够很轻松地找到每个物体。

四. 种树。

现在开始栽树。

需要说明的是,通常我都习惯最后种树,因为树木通常是位图导入,大量的复制会占用机器的内存。

这幅图例外,先种树,是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向,基调。

先种树,大小植物,再调他们的色彩倾向,你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装。

选取区域的时候可以用各种选择工具,不要拘泥于一种工具。

填色后调颜色,要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的,尽量做成冷灰或暖灰,我这里做成偏黄绿色色调!六. 做基础设施和地面小装饰,如停车场,沟,支架,彩色钢板等,然后调色,和整体色彩要协调。

七. 做主体建筑和山包。

建筑:主体建筑的色彩一很重要,调的时候一定要谨慎,不要和主体色彩有强烈的对比。

山包:通常小的地形起伏叫山包,大的地形起伏叫............大山包!!也就是传说中的地形!目前无论是建筑设计与规划还是景观规划都似乎注重地形的表现,它已经越来越引人重视了。

而在渲染表现公司,更习惯称它为山包。

形象!八. 草地要有色彩区分,加noise 要有密度的疏密之分!小区内外要有区分。

这里的内部颜色做的很深,是为了突出重点!右侧挨路处有投影,是因为有地形!九. ok!大功告成!这样基本上就算成功了。

也可以加一层雾,效果可能会更好一点。

我最后加在物体的最上一层加了一层雾,透明度自己把握吧。

十. 加文字和红线。

加上文字和红线就是现在大家看到的样子,文字和红线可以单独导出一层,视甲方需要加或不加。

这样就比较方便修改了。

局部1局部2附加说明:1关于水系:水要有阴影,不过是内投影。

可以用图层特效来做,也可以用高斯模糊。

要有光感,可以用退晕,也可以用滤镜打光。

2草地:草地在红线内外一定要区分开色象和明度饱和度,不然颜色会很靠。

尽量不要拖来一块真实的草地来图片代替绿色块,虽然草地图片看起来很真实,但是整体不协调,还会加大内存消耗。

3投影:投影偶个人做法是复制一层,放在下面,选中,按住ctrl+art,然后按箭头键。

低矮的可以用图层特效,但是建筑不要,会很假。

4山包的做法:也就是传说中的地形。

选中一块区域,添绿色,噪点,打光,反选,羽化,删除,好。

5拉模的做法用路径勾出形状,然后变成选区,添一种颜色,我通常用黄灰或蓝灰,给个透明度,ok!6树的做法:先在cad中画出轮廓,再导入ps中,添加一种或几种颜色,花草,灌木同样搞定.7色彩关系:其实说了那么多,最重要的就是色彩关系,无论是总平,还是透视图,如果色彩关系不好,其他东西都是空谈.色彩关系是最.最.最重要的.。
