一种基于唯一ID的单片机程序综合加密方法

• 18•本文从单片机系统的组成及技术特点出发，分析了单片机系统常见的加密方法及其优缺点，充分利用解密中的汇编代码可读性差的特点，提出了一种基于唯一ID 的单片机程序综合加密方法。

单片机又称为微控制单元，或单芯片微型计算机，其广泛应用于智能仪表、实时工控、通讯设备、导航系统、家用电器等各种领域。

一个单片机产品由硬件和软件组成，硬件的通用性和可见性，硬件加密一般难以实施，加密措施通常通过软件实现。

如何保护好自己的单片机技术成果和知识产权，提高解密成本，是单片机开发者在产品设计中必需考虑的要素之一。

1 常见的加密与解密分析解密的目的是为了省去耗时耗力的开发过程，轻易地做出一个功能相同或相似的产品。

解密过程的第一步是复制硬件，硬件一般由通用器件和印制电路板组成，一般没复制难度；然后读取出单片机的程序文件，基本都可以实现，而且越是使用量大的单片机，读取技术越成熟；最后破解程序中的加密措施，让程序烧录到新的单片机在复制的硬件上正常运行，完成破解。

下面先分析常见的加密方防止通用的编程调试工具读取；关闭调试接口，如stm32系列的JTAG 接口和SWD 接口，此方法可以有效防止常规的破解工具读取，增加一定的破解难度；切断物理意义上的通讯线路，这种方法保护更有效，但从此不能再对单片机写入程序，对于售后服务来说是一种风险。

如stm32系列单片机的存储器读保护级别。

1.3 使用专业的加密芯片使用加密芯片的成本更加高，对于成本敏感的单片机产品接受度很低。

1.4 使用唯一ID号一些单片机在出厂的候芯片内部给予了一个唯一的ID 。

选择一种特殊的算法，利用这个唯一的ID ，产生一组数据X ，把这个数据预先烧录到存储器里。

单片机上电初始化的时候，先读出存储器里的这个数据X ，然后读出自身的ID 号通过加密算法算出一个值Y ，然后比较XY 值是否一样，如果一样则继续工作，否则停止工作，这是最实用的一种方法。

1.5 利用外部电路参数校正对于一些非纯数字电路，电路自身存在有较大的参数偏差，利用软件校正参数偏差，使得每一块电路板的程序电路一种基于唯一ID的单片机程序综合加密方法天地（常州）自动化股份有限公司陈贤法及其特点。

关于stm32单片机,用id加密,明码安全问题分析

关于stm32单片机，用id加密，明码安全问题分析
stm32 提供的id ，可以让我们进行软件加密，
这个功能挺好的，
但是我研究了一下明码加密的弱点，
贴出来，给大家研究一下，
写了一段简单的代码，如下，效验id
程序就是输出ok1，来代表id 的明码对比，
然后我们生成hex 文件，
这个hex 文件，就是我们明码加密后的烧写文件，
当这个文件烧写到指定的id 设备上，才能运行,我们测试是输出ok1; 加密过程已经ok,
下面
我们分析一下弱点,
单片机声明的常量,
编译器会进行编译,并固化到flash 区域,
基本上大多数单片机编译器都是这么做的,
所以就存在了安全问题,
我们用jlink 的软件, J-Flash ARM V4.08
读取或者加载我们的hex 文件,
我们为了便于分析,保存成1.c 文件,
用ue 打开分析,
很容易就找到了我们用于效验设备id 的对比数据:
看上面的数据,不用说了吧,
就是我们用于效验的对比数据,
所以,如果是高手, 还是要注意你的加密的算法,
明码是有其薄弱一面的,
还是谢谢大家看我的文章.
tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

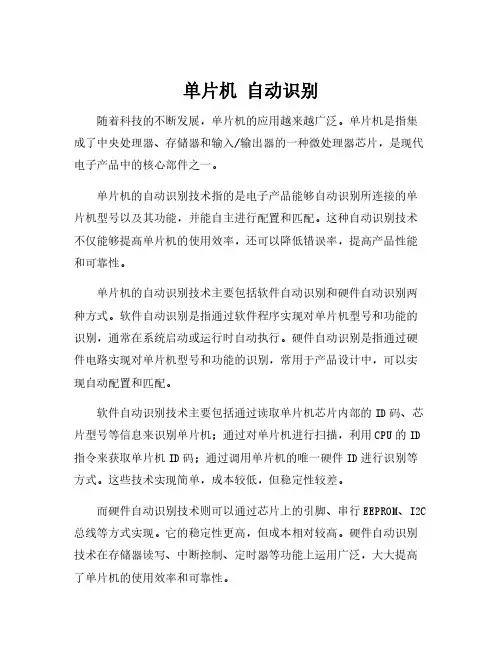

单片机自动识别
