碧桂园工法样板引路工作手册
溧阳碧桂园样板引路施工方案
江苏中信建设集团的限公司溧阳碧桂园一期一标段货量区样板引路施工方案江苏中信建设有限公司2014年9月一、编制说明与依据 (1)1.1编制说明 (1)1.2编制依据 (1)二、工程概况 (1)2.1项目概况 (1)2.2混凝土结构工程概况 (2)三、施工准备 (2)四、实施样板引路范围及样板施工作业计划 (2)五、样板分项工程施工技术要点和标准 (7)5.1 混凝土结构工程 (7)5.2 砌体工程 (15)5.3 装饰装修工程 (19)5.3屋面工程 (22)一、编制说明与依据1.1编制说明为提高项目工程施工质量水平，确保工程质量，加强对工程施工重要工序、关键环节的质量事前控制，提高施工一线作业人员的工作能力，消除工程质量通病，响应住房和城乡建设管理局“关于实行房屋建筑工程质量样板引路制度的通知”的要求，争创优质工程，特制定质量样板引路专项施工方案，各分项工程均要贯彻执行首件样板制，高标准检查样板间的工程质量，推广执行标准化施工工艺。
1.2编制依据1)溧阳碧桂园一期一标段施工图纸2)建筑工程施工质量验收统一标准（GB50300—2011）3)砌体结构工程施工质量验收规范（GB50203-2011）4)建筑工程施工质量评价标准（GB/T50375-2006）5)混凝土结构工程施工质量验收规范（GB50204-2002(2011版)）6)屋面工程质量验收规范（GB50207—2002）7)建筑地面工程施工质量验收规范（GB50209-2010）8)建筑装饰装修工程质量验收规范（GB50210—2001）9)建筑给水排水及采暖工程施工质量验收规范（GB50242—2002）10)建筑电气工程施工质量验收规范（GB50303—2011）11)碧桂园"两防"文件及＜江苏住宅工程质量通病控制标准＞12)其它有关的现行施工图集、标准、规范、文件二、工程概况2.1项目概况溧阳碧桂园工程位于天目湖镇政府西侧，有门楼、商业楼、商业街、J720(3栋，6个单元)、J546(4栋，7个单元)、J622(5栋，6个单元)、J720b6(1栋，一个单元)、G215(1栋2户)、G208(3栋6户)、G209(1栋2户)。
工法样板引路工作手册

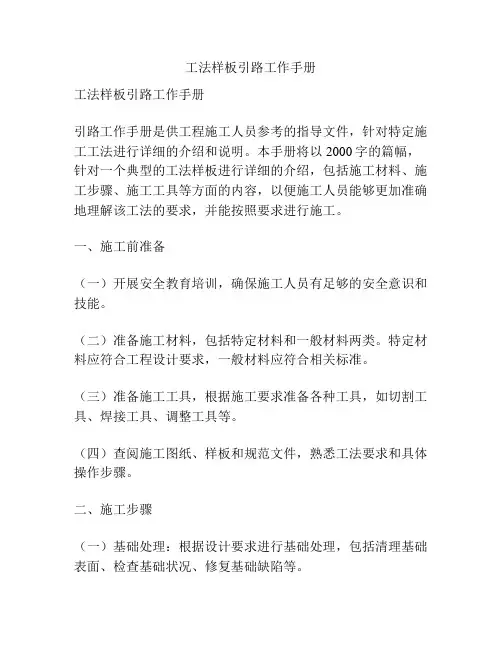

工法样板引路工作手册工法样板引路工作手册引路工作手册是供工程施工人员参考的指导文件，针对特定施工工法进行详细的介绍和说明。
本手册将以2000字的篇幅，针对一个典型的工法样板进行详细的介绍，包括施工材料、施工步骤、施工工具等方面的内容，以便施工人员能够更加准确地理解该工法的要求，并能按照要求进行施工。
一、施工前准备（一）开展安全教育培训，确保施工人员有足够的安全意识和技能。
（二）准备施工材料，包括特定材料和一般材料两类。
特定材料应符合工程设计要求，一般材料应符合相关标准。
（三）准备施工工具，根据施工要求准备各种工具，如切割工具、焊接工具、调整工具等。
（四）查阅施工图纸、样板和规范文件，熟悉工法要求和具体操作步骤。
二、施工步骤（一）基础处理：根据设计要求进行基础处理，包括清理基础表面、检查基础状况、修复基础缺陷等。
（二）安装导向设施：根据设计要求安装导向设施，包括边框、导向板、道钉等，确保施工准确。
（三）进行调整和固定：根据需要进行调整，包括高度调整、水平调整等，然后使用固定材料将导向设施进行固定。
（四）施工特定材料：根据施工要求，将特定材料进行切割、焊接等处理，并按照设计要求进行安装。
（五）检查和修整：施工完成后，进行检查工作，确保工程质量符合要求。
如有不符合要求的地方，及时修整。
三、施工注意事项（一）施工现场要保持整洁，按时清理垃圾和废弃物。
（二）施工人员应正确佩戴个人防护装备，确保施工安全。
（三）对特定材料进行仔细检查，不得使用损坏或失效的材料。
（四）特定材料的处理和安装应按照施工要求进行，不得随意更改。
（五）特别注意施工现场的环境要求，如风向、湿度等。
四、施工质量控制（一）按照设计要求进行施工，确保符合规范和标准要求。
（二）对特定材料进行质量把关，确保其质量符合要求。
（三）按照要求进行施工现场检查，确保施工质量符合要求。
（四）及时处理施工中的问题，确保施工质量不受影响。
五、施工安全措施（一）施工现场设置合理的安全警示标识和符合要求的防护设施。
碧桂园项目质量工法样板展示区做法标准
碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色以及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理。
一、钢筋模板混凝土工程1.1基础采用2.2x3M工具式底座，底座上浇筑同柱墙截面尺寸高度不得低于10cm，混凝土不得低于C20，样板展示尺寸为2500x200，配筋详见下图1.2钢筋绑扎严格按照梁板柱钢筋平法16G101-1要求1.3墙柱钢筋绑扎完成后必须按规范要求挂设塑料保护层垫块间距不得大于500mm2、梁板柱钢筋模板及支撑体系展示1.1基础采用不低于C20混凝土浇筑成宽3000x4000mm，样板展示尺寸为2500x3500，高度为2500mm。
1.2墙柱截面尺寸为长宽2500x200mm，框架柱截面尺寸为长宽400x400mm，详细尺寸及配筋见下图1.3模板材料选择（1）定型模板制作优先选择9mm厚胶合板，尺寸1220x2440的模板进行加工（2）加固用木方使用40x60mm的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确厚度一致。
（1）成型墙柱模板加工定做成500-600mm宽，高为楼层净高减25mm，拼装时墙柱底部垫25mm厚聚苯板，便于定型模板拆除。
（2）方木与模板的固定，模板做面板，方木做骨楞，沿模板四周用80#圆钉定边框骨，短向横骨间距不大于300mm，墙柱阳角及梁柱交接处的边沿需按照模板厚度预留槽口。
（3）外墙体定型模板配大模板，束骨楞方木间距不大于300mm，边框骨楞齐模板边沿固定，阳角处接头预留槽口，模板之间的拼接处安排在束骨楞处拼接1.4墙柱末班加固要求（1）墙柱模板采用φ14对拉螺杆加双φ48.3*3.6钢管固定，墙柱第一道加固对拉螺杆与地面不得大于20mm，其余束向不得大于50mm，木方间距不大于300mm，如下图1.5模板支撑系统采用碗扣式钢管，立杆间距不得大于1000mm步距不得大于1800mm，所有钢管、扣件统一刷黄色油漆。
碧桂园样板引路
装修样板施工技术工艺的质量控
制
如：严格控制抹灰质量
墙面清扫、浇水； 把好材料关，控制砂浆配 合比，分层抹压养护
检查抹灰墙体平整度、 垂直度； 控制阴阳角抹灰
◆ 墙面乳胶漆工程工艺样板指引，墙面乳胶漆垂直度及平整度不得超过3mm。
第三章 木地板工程
3、木地板工程
错误做法：
木地板与门套线下端缝隙切割缝隙过 大，另地板踢脚线厚度比门套线宽导致门 套线突出套线外
◆木地板铺贴时，泡沫垫层及脚线收口处理到位。室内木地板平整、不空鼓， 找平层每隔一米打灰饼控制，确保找平层平整度，并且做好及时养护工作。
第四章 墙砖铺贴工程
4、墙面铺装工程
错误做法：
卫生间柱子阳角处做角过大，砖缝填缝 处理不到位
正确做法
卫生间柱子阳角处做成小角，砖缝用 白色专业瓷砖填缝剂填缝
墙砖空鼓、密封不严实、排版出现小砖、瓷砖不泡水不清洗、拼角工艺错误
2014年区域装饰工程施工技术工序 样板引路施工专项培训
粤闽区域工程技术部 2014年3月
前言
根据集团工程管理中心下发的《碧桂园工程质 量评分办法（2014版）》文件，装修工程将纳入考 核范围。由于精装修的工程量比较大，工期较紧， 所以在前期通过《工序样板引路》以保证后续货量 区装修工程的大面积施工就显得尤为重要了。通过 工序样板引路，展示住宅项目精装修工程各工序的 施工顺序及质量控制标准，为后续大面积施工的展 开做好可视化交底，使公司住宅项目的精装修工程 质量控制达到规范化、标准化的目标，以实现精装 修项目质量高品质的目的。
◆ 造型木制作吊顶安装正确，防火涂料到位，吊杆间距不得超过1200mm，主 龙骨间距不得大于1200mm，次龙骨间距不得超过400mm。
碧桂园工程质量技术管理手册(第一版)
某地产集团工法样板引路工作手册课件(PPT159页)
某地产集团工法样板引路工作手册( P P T 1 5 9 页) 工作培训教材工作汇报课件管理培训课件安全 培训讲 义P P T 服务技术
大门
某地产集团工法样板引路工作手册( P P T 1 5 9 页) 工作培训教材工作汇报课件管理培训课件安全 培训讲 义P P T 服务技术
某地产集团工法样板引路工作手册( P P T 1 5 9 页) 工作培训教材工作汇报课件管理培训课件安全 培训讲 义P P T 服务技术
会议室 硬质围墙
某地产集团工法样板引路工作手册( P P T 1 5 9 页) 工作培训教材工作汇报课件管理培训课件安全 培训讲 义P P T 服务技术 某地产集团工法样板引路工作手册( P P T 1 5 9 页) 工作培训教材工作汇报课件管理培训课件安全 培训讲 义P P T 服务技术
某地产集团工法样板引路工作手册( P P T 1 5 9 页) 工作培训教材工作汇报课件管理培训课件安全 培训讲 义P P T 服务技术
为解决这一问题，将在所有在建项目推行工程样板引路，使之成 为工程施工管理的一项工作制度，即根据工程实际和样板引路工作方 案制作实物样板，配上反映相应工序等方面的现场照片、文字说明， 使技术交底和岗前培训内容比较直观、清晰，易于了解掌握，同时也 提供了直观的质量检查和质量验收的判定尺度，从而有利于消除工程 质量通病，有效地促进工程施工质量整体水平提高。
2、工程样板引路的工作要求
（1）、各项目在开工前须制定《工程质量样板引路方案》，其中包括： 负责工程质量样板施工的成员组成、样板施工的工序、时间、地点、 大样图等，经质量安全部审核同意方可进行样板施工。
（2）、施工现场每一工序在开工前，必须先进行工序样板施工，经监理 单位、项目部验收合格后方可定为工序样板。
(完整版)样板引路施工方案
目录一、工程概况................................................................二、编制依据................................................................三、建立样板引路制度........................................................四、样板施工质量控制体系.................................................... 2 2 2 3五、实行样板引路范围和样板施工作业计划 (4)六、样板分项工程施工内容和标准..............................................七、样板引路施工注意事项...................................................4 25样板引路施工方案一、工程概况工程名称：邢台碧桂园(9-10#、14-18#，24-44#，50-51#、92#-122#、123#-147#、200#-226#、227#-236#及配套商业)工程项目总承包工程建设单位：邢台市碧桂园房地产开发有限公司设计单位：广东博意建筑设计院有限公司监理单位：河北德润工程项目管理有限公司本工程位于邢台市桥西区七里河北岸，百泉大道以南，建筑面积约9.3万平方米，其中包括：113栋别墅（003T、005T、006T、029、030型号）约50000平方米，10栋9层小洋房（YJ90T、YJ115T、YJ140T）约43000平方米。
别墅均为框架结构，洋房为框架剪力墙结构，基础均采用预应力高强混凝土预制管桩。
二、编制依据（1）广东博意建筑设计院有限公司设计的建筑和结构设计施工图（2）《建筑工程施工质量验收统一标准》（GB50300-2013）（3）《屋面工程质量验收规范》（GB50207—2012）（4）《建筑装饰装修工程质量验收规范》（GB50210—2001）（5）《混凝土结构工程施工质量验收规范》（GB 50204-2011）（6）《砌体结构工程施工质量验收规范》（GB 50203-2011）三、建立样板引路制度分项（工序）施工前，由专业工长依照施工方案和技术交底以及现行的国家规范、标准，组织进行分项（工序）样板施工。
容县碧桂园一期住宅工程工法样板方案
目录1、编制依据 (1)2、工法样板施工方案 (2)3、实施计划 (3)4、施工准备 (3)5、工作流程 (8)1 / 121、编制依据根据集团及公司要求，落实工法引路、样板先行方针，为容县碧桂园一期住宅工程的施工提供直观可视的技术支持，特编制本工法样板间施工专项施工方案。
（1）碧桂园集团公司颁发的2015 修订版《防渗漏、防开裂控制》（2）碧桂园工程质量管理检查评分办法（2016版）（3）国家颁布的规范性文件GB50202-2002 地基与基础工程施工及验收规范GB50204-2015 混凝土结构工程施工质量验收规范GB50203-2011 砌体工程施工质量验收规范GB50207-2012 屋面工程质量验收规范GB50208-2011 地下防水工程质量验收规范GB50300-2013 建筑工程施工质量验收统一标准本方案有未说明或未明确的地方有关规范、图集或当地政府有关文件规定为准。
2、工序样板施工方案2.1 、混凝土结构工程包含模板支撑体系、沉箱反边加固、清扫口设置、楼梯板设置、柱子加固方式、梁柱节点钢筋绑扎、梁板钢筋绑扎、垫块设置、混凝土浇捣工程、平屋面设置、栏杆工序样板设置。
2.2 、砌体样板包含砌体灰缝平直、灰缝勾缝、底砖砌筑、顶砖砌筑、拉结筋、构造柱设置等工法样板。
2.3 、内墙抹灰样板包含基底处理、灰饼、界面处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。
2.4 、外墙抹灰样板包含基底处理、灰饼、抹灰层、防水层、保温层、抗裂砂浆、饰面层（根据具体图纸设置，若是外墙喷涂时要分层设置）等工法样板。
2.5 、斜屋面样板包含找平层、防水层、保温层、保护层、屋面瓦等工法样板。
2.6 、卫生间样板2 / 12包含卫生间翻边、找平层、防水层及上翻、保护层、卫生间管线布置、管井砌筑、盖板层、地面等工法样板。
2.7 、铝合金或塑钢门样板包含铝合金或塑钢门固定、安装、塞缝等工法样板。
2.8 、门洞、过梁包含门洞过梁、抱框柱等工法样板。
碧桂园项目质量工法样板展示区做法标准施工方案
碧桂园项目质量工法样板展示区做法标准施工方案碧桂园丹桂香堤三期6#-10#楼工程工法样板展示施工方案编制人：审核人：审批人：编制单位：建筑工程有限公司日期：碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在各项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理的要求；如下：一、钢筋模板混凝土工程1、剪力墙钢筋绑扎展示1.1基础采用2.2×3M工具式底座（详见后面附图），底座上浇筑同墙柱截面尺寸高度不得低于100mm，混凝土不低于C20，样板展示尺寸为2500×200；配筋详见下图：1.2钢筋绑扎严格按照梁板柱钢筋平法16G101-1要求；1.3墙柱钢筋绑扎完成后必须挂设塑料保护层垫块间距不得大于500mm。
2、梁板柱钢筋模板及支撑体系展示 1.1基础采用不低于C20混凝土浇筑成长宽3000×4000mm，样板展示尺寸为2500×3500，高度为2.5m。
1.2墙柱截面尺寸为长宽2500×200mm，框架柱截面尺寸为长宽400×400mm，详细尺寸及配筋详见下图：1.3模板材料选择（1）定型模板制作优先选择9mm厚胶合板，尺寸1220X2440mm的模板进行加工制作。
（2）加固用木枋使用40X60mm的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确,厚度一致。
1.4成型模板的加工要求（1）成型墙柱模板加工定做成500-600mm宽，高为楼层净高减25mm，拼装时墙柱底部垫25mm聚笨板，便于定型模板的拆除。
（2）方木与模板的固定，模板做面板，方木做骨楞，沿模板四周用80#圆钉固定边框骨楞，短向横骨楞间距不大于300mm，墙柱阳角及梁柱（墙）交接处部位的边沿需按照模板厚度预留槽口。
（3）外墙体定型模板配制成大模板，竖骨楞方木间距不大于300mm，边框骨楞齐模板边沿固定，阳角接头处预留槽口，模板之间的拼接处安排在竖骨楞处拼接。
新会碧桂园质量样板引路方案
目录1．编制依据 (1)2．工程概况 (1)3.工程质量目标 (3)4.工程质量控制目标分解 (4)5.职能分工及职责 (5)5.1 项目部经理岗位职责 (5)5.2 项目部生产副经理岗位职责 (6)5.3 技术负责人岗位职责 (6)5.4 质量检查员技术岗位职责 (6)5.5 资料员岗位职责 (6)6. 推行样板引路，确保结构成优 (7)7.质量保证措施 (8)7.1.施工技术保证措施 (8)7.2施工过程控制措施 (8)7.3物资保证措施 (8)7.4施工队伍管理保证措施 (9)8.质量通病及防治 (9)8.1模板一般质量通病及其防治 (9)8.2钢筋安装一般质量通病及其防治 (11)88.3、混凝土一般质量通病及其防治 (12)8.4、砖砌体工程一般质量通病及其防治 (15)8.5大梁处的墙体裂缝通病防治 (17)8.6防止墙体开裂通病防治措施 (17)8.7渗漏通病防治措施 (19)9. 实物质量样板制作 (21)21. 编制依据为加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平，根据广东省住房和城乡建设厅印发的《广东省房屋建筑质量样板引路工作指引（试行）》（粤建质函〔2010〕485号）特编制此方案。
编制引用文件：（1）《广东省房屋建筑质量样板引路工作指引（试行）》（粤建质函〔2010〕485号）(2) 新会碧桂园地下室～高层施工图纸；(3) 《建筑施工手册（第四版）》 （2003年9月）；(4) 新会碧桂园地下室～高层施工组织设计；(5) 国家及地方现行法律法规。
2. 工程概况新会碧桂园五期高层7#、10#、13#楼位于江门市新会区会城南新区核心区（新会碧桂园南侧），地处新会大道和新港大道的交汇处，属冲积平原地貌，场地地势较为平整，工程四周较开阔，交通运输十分便利。
本工程为一个大型的高档住宅小区，共由3栋24层住宅楼及地下室组成，地下为二层，局部为一层。
碧桂园·龙城天悦工法样板策划及实施施工方案
碧桂园.龙城天悦建设项目四标段工法样板施工方案湖北高企达建设有限公司碧桂园.龙城天悦四标段项目经理部2017年10月16日目录第一章工程概况及编制依据 (2)1.1 工程概况 (2)1.2 重难点分析及对策 (2)1.3 编制依据 (2)第二章施工管理与人员配置 (2)2.1 施工管理组织机构及说明 (3)2.2 项目经理部 (4)2.3 施工目标 (6)第三章施工组织及进度计划 (7)3.1 施工组织 (7)3.2 进度计划 (7)3.3 工法样板设置要求 (8)3.4 工法样板内容要求 (8)第四章施工准备与主要资源配备 (8)4.1 施工准备计划 (8)4.2 劳动力资源配备计划及保证措施 (9)4.3 施工机械与施工机具配置计划及保证措施 (10)4.4 大宗材料与设备购置计划及保证措施 (11)4.5 主要周转材料计划及保证措施 (12)第五章施工技术与施工工艺 (13)5.1 施工技术与施工重难点分析 (13)5.2 施工工艺 (13)5.2.1 主体结构样板 (13)5.2.2 砌体结构样板 (21)5.2.3 材料样板 (31)5.2.4 安全样板 (31)第六章施工质量与验收 (32)6.1 进场主要材料与设备验收标准 (32)6.2 施工技术与施工工艺质量控制要点和验收指标 (33)6.3 质量通病及防治措施 (35)6.4 成品保护方案 (36)第七章安全文明绿色施工及合理化建议 (36)7.1 安全文明施工 (36)7.2 绿色环保施工 (36)7.3 应急预案 (37)7.4 施工合理化建议和降低成本措施 (38)第八章实测实量及质量通病样板牌 (39)8.1 实测实量样板牌 (39)8.2 质量通病样板牌 (43)第一章工程概况及编制依据1.1 工程概况工程名称：碧桂园·龙城天悦建设项目四标段工程位置：荥阳市荥运路与飞龙路交叉路口西南建设单位：荥阳碧玺置业有限公司设计单位：广东博意建筑设计院有限公司勘察单位：河南省地矿建设工程（集团）有限公司监理单位：郑州众诚建设管理有限公司施工单位：湖北高企达建设有限公司1.2 重难点分析及对策工法样板对质量的要求很高，必须每个工序都达到规范的要求，因此施工难度大。
样板引路操作指引(DOC)【范本模板】
样板引路及品质管理动作要求一、目的■通过可视化的工序样板，指导施工和验收，保证各项目品质管理水平一致性。
■通过强调关键工序管理动作标准化、傻瓜化、精细化,保障管理人员管理动作一致性。
■通过招标时答疑，纳入合同附件、管理人员交底，统一各项目对品质控制的标准动作。
二、职责■区域工程管理部：监督本制度的执行情况，接受项目反馈信息，调整、改进品质管理要求。
■项目经理部:向供方落实交底本制度要求，按照本规范内容执行。
■施工单位：执行样板引路制度，大面积施工满足样板标准,在规定情况下,完成管理动作.■监理单位：监督施工单位执行情况，对大面积施工效果与本样板引路对照，在规定情况下，完成管理动作。
三、原则■样板与现场一致原则;■关键工序巡查检查真实记录原则；■及时性原则;四、实施办法■未执行样板引路工作、样板与现场不符、过程检查记录造假、未能在规定时限内完成相应管理动作.■本要求既是品质控制的重要关注点，同时也是对世茂股份及青岛区域质量等制度的补充。
本要求未提及到的内容按照上述制度中有关条款执行.五、样板要求及管理动作工序名称示范图片管理动作要求完成时限（成果）一、样板教育宣传篇样板墙区1、编制《工序样板清单》（包含模板支撑、钢筋绑扎、砌筑、甩浆、灰饼、切槽、管线铺设、挂网、抹灰、腻子、涂料、预制构件等工序步骤）.报监理、项目部审批。
2、在集中区域搭设模板、钢筋支撑样板区，周边配置图文操作规程、质量通病预防控制说明，作为交底学习区。
3、在场内主要通道侧做砌筑样板墙,墙上标明砌筑工艺流程及质量通病预防控制说明，作为交底学习区.4、在砌筑样板区单独辟出设置开槽、管线安装、灰饼、抹灰、腻子、涂料等工艺，并图文标明工序流程及质量通病预防控制说明，作为交底学习区。
5、总包分别设立甲供材料样品、甲方分包材料样品、乙供材料样品集中摆放区，进场施工后2周内提交《工序样板清单》正负零完成前1周内大面积砌筑施工前1周内大面积抹灰施工前2周内根据进场材料,持续补充材料展示区交底供进场材料对比验收。
南宁碧桂园天玺湾三期工法样板方案
南宁碧桂园天玺湾三期工法样板方案南宁碧桂园·天玺湾三期工程工法样板方案编制人：校对人：审核人：审批人：目录一、工程概况 (1)1、总体简介 (1)2、建筑设计简介 (1)3、结构设计 (3)二、施工准备 (4)三、分部分项工程实物样板施工 (5)1、防水工程 (5)2、混凝土结构工程 (6)3、砌筑分部工程 (7)4、内墙抹灰 (8)5、外墙装饰 (9)6、屋面工程 (11)7、铝合金门窗 (12)8、同层排水 (13)9、水电安装 (13)10、室内地坪 (14)四、样板引路施工注意事项 (14)五、样板引路附件 (14)工法样板施工方案工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。
特制定样板引路方案如下。
一、工程概况1、总体简介2、建筑设计简介3、结构设计5-1附表本工程现浇各部件混凝土强度等级、抗渗等级设计二、施工准备1、根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组。
组长：朱钧成员：全家兴许海平2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观。
3、本工程拟定的“样板引路”方案为：在施工区14#楼东侧设实物样板墙及选定工程实体制作实物样板，将施工主要内容用实物样板制作出来，本工程主要工程质量样板为：钢筋工程、模板工程、砼工程、防水工程、砌筑、内墙抹灰、外墙装饰、屋面工程、铝合金安装、铝模工程、同层排水工程、水电安装工程、室内地坪工程。
4、实物样板墙按设计图纸施工。
5、主要展示的工法有：1）、剪力墙钢筋安装及铝模板安装；柱钢筋安装及铝模板安装；楼梯钢筋安装及铝模板安装2）、上述部位钢筋保护层厚度控制措施，钢筋焊接接头错开位置，搭接要求，垫块要求。
碧桂园 工程样板管理制度
碧桂园工程样板管理制度第一章总则第一条为规范和提高碧桂园工程样板的管理水平，保证工程质量和安全，提升公司形象，特制定本制度。
第二条本制度适用于所有碧桂园工程样板管理相关工作。
第三条碧桂园工程样板管理应遵循“科学规划、精心设计、合理施工、严格检测、优质交付”的原则。
第四条工程样板管理应遵循“安全第一、质量第一、效率第一”的管理理念。
第五条工程管理人员应具备相应的专业知识和管理能力，遵守公司规章制度，忠诚履行职责。
第二章工程样板管理组织架构和职责第六条碧桂园工程样板管理组织架构包括总经理办公室、工程部、监理部、质量部、安全部等部门。
第七条总经理办公室负责工程样板管理的总体协调和决策。
第八条工程部负责工程样板的规划设计、施工组织和实施。
第九条监理部负责监督工程施工过程，保障工程质量和安全。
第十条质量部负责工程质量的检验和评估，提出改进建议。
第十一条安全部负责工程安全管理，确保施工过程中的安全。
第三章工程样板管理流程第十二条工程样板管理流程包括规划设计、招投标、施工组织、施工实施、验收交付等环节。
第十三条规划设计阶段应充分考虑工程的可行性和实用性，确保设计方案符合公司标准。
第十四条招投标阶段应遵循公平、公正、公开的原则，确保选择到合格的施工单位。
第十五条施工组织阶段应制定详细的施工计划和施工方案，合理安排施工进度和资源。
第十六条施工实施阶段要严格按照设计方案和施工标准进行施工，确保施工质量。
第十七条验收交付阶段应组织验收，确保工程符合相关标准和规定，保证交付质量。
第四章工程样板管理的要求第十八条工程样板管理应遵守相关法律法规和标准，确保工程的合法、规范和安全。
第十九条工程样板管理应注重质量管理，采取有效措施提高工程质量，确保工程质量达到标准要求。
第二十条工程样板管理应注重安全管理，制定安全生产计划和安全管理制度，加强安全教育和监督检查，确保工程施工安全。
第二十一条工程样板管理应注重环境保护，采取有效措施减少对环境的污染，确保地球生态平衡。
滁州碧桂园模板工程工艺工法范本
模板工程工艺工法滁州碧桂园二期H区项目一、模板支撑体系1、立管1-1：立管底端要求A、基层为土层时：设置连续垫脚木方（单根垫木上不少于3根立管）B、基层为砼板时：每根立管下脚均设置100X100MM垫脚板块2-2：立管设置要求：A、立管起设位置距梁边（墙边）的距离≤400MMB、立管（轴心）间距≤1200MM（地库或层高>3.5m时间距≤900MM）C、高支模立管（需两根上下连接）时：搭接长度≥1000MM，绑接扣件不得少于3只（且最底部需设防滑扣件）D、严禁借用外脚架手作为立管（即内外架相连），不得用木方当立管支撑使用2、主龙骨钢管2-1：主龙骨钢管：端部距梁边（墙边）的距离≤250MM2-2：主龙骨钢管与立管连接的扣件应该正确安装，梁板跨大于4m时应增设防滑扣件。
严禁将主龙骨钢管摆立在扣件面上（立管高度不足时可在底端设垫板或垫木）3、次龙骨木方3-1：设置时检查木方质量（挑除不规则、有断纹等不合格的木方）；3-2：次龙骨木方端部距梁边（墙边）的距离≤250MM；3-3：木方应该竖立，设置净间距≤200MM4、扫地杆、水平向连杆4-1：底部扫地杆设置高度：离基层面高度≤250MM；4-2：扫地杆应满设（最基本要求设置率≥80%）；外梁斜撑立管必须根根连拉扫地杆；固管泵浇筑时泵管下方立杆必须满拉扫地杆。
4-3：层高≤3.5M时，中间可只设一道水平向连杆离地高度≤1700MM；层高>3.5m时，水平向连杆的按间距≥1500MM进行设置5、剪力撑层高>3.5m或梁板净跨>6M，应按间距2.5M设置竖向剪力撑6、排架锚脚栓剪力墙高度>3.5m或泵管下方剪力墙（顶板砼用固定泵浇筑）离墙1m 按间距2.5M预埋地锚（“L”型Ф22~25钢筋），出砼面150~200MM。
二、竖向构件模板安装1、柱模多层板定型木模，模板中间用50×100的统长木楞作加强筋，柱箍用双排Φ48×3.5钢管，扣件拉紧柱箍间距为500mm ，中间采用Φ14螺杆对拉,螺杆间距为沿柱高＠500，柱模板安装完后，柱与排架间用Φ48×3.5钢管作钢管作水平连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悉每一工序要求。
碧桂园工程质量样板引路工作手册
3、制作房屋建筑工程实物质量样板的工序、部位 房屋建筑工程质量样板引路的工序、部位可根据工程实际从以下 方面选择（包括但不限于）：
碧桂园工程质量样板引路工作手册
柱节点钢筋按要求绑扎
绑扎前板面划出钢筋分隔线， 有利于板钢筋绑扎时的定位，确 保板筋的绑扎质量。
碧桂园工程质量样板引路工作手册
碧桂园工程质量样板引路工作手册
【08G101-11图集1.13（10页）】规定: 梁、柱中箍筋、构造钢筋的保护层厚 度不应小于15mm。
【08G101-11图集1.13】规定: 纵向受力的普通钢筋，其混凝土保 护层厚度C（钢筋外边缘至混凝土表面 的距离）不应小于钢筋的公称直径，且 应符合表1.13的规定。
碧桂园工程质量样板引路工作手册
规范【 GB50303-2002第14.2.6 及第3.3.11 条】规定 : 暗配的导管的埋设深度与建筑物、构筑物表面的距离不应小于15mm，导管与导 管间的最小净距不应小于30mm，应排列整齐，固定点间距均匀，在底层钢筋绑扎完 成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土。
碧桂园工程质量样板引路工作手册
马凳设置于上下两层板钢筋的中间，起固定上层板钢筋的作用。
碧桂园工程质量样板引路工作手册
规范【 ZJQ00-SG-002-2003】“钢 筋电渣压力焊施工工艺标准”要求： 1、四周焊包应均匀，凸出钢筋表面的 高度应大于或等于4mm； 2、接头处的轴线偏移不得大于钢筋直 径的0.1倍，且不得大于2mm，同一 截面焊接接头不得大于50%，保证结 构的安全性。
碧桂园工程质量样板引路工作手册
【08G101-11图集（22、24、26页】：楼梯钢筋绑扎样板
碧桂园工程质量样板引路工作手册
【11G101-1图集(85页）】规定： 抗震框架梁箍筋加密区范围规定：抗震等级为一级： ≥2.0hb ≥500;抗震等级为二~四级： ≥1.5hb ≥500;(hb为梁截面高度）
碧桂园工程质量样板引路工作手册
规范【JGJ59-99第3.0.4条】规定： (表3.0.4-1落地式外脚手架检查评分 表) 脚手板要满铺，有利于施工人员现场 操作，增加安全系数。
碧桂园工程质量样板引路工作手册
柱、剪刀墙、梁、板、楼梯等钢筋的制作、安装
受力纵筋连接（焊接、机械连接等）外观质量
2、混凝土 结构工程
3、砌体工程
5、门窗及幕墙工程 7、建筑节能工程 9、建筑电气工程
1、安全文明施工
碧桂园工程质量样板引路工作手册
规范【JGJ59-99第3.0.7条】规定 ：
（表3.0.7 “三宝” 、 “四
口”防护检查评分表）建筑通道口 设置双层防护棚且应有安全标志。
碧桂园工程质量样板引路工作手册
规范【JGJ59-99第3.0.7条】规定： （表3.0.4-1落地式外脚手架检查评分表）脚手架 外侧设置密目式安全网且严密。
支撑体系、安装和加固方法、防胀模、漏浆措施
混凝土施工缝、后浇带、楼面收光处理以及养护
16
碧桂园工程质量样板引路工作手册
2.1 模板工程
碧桂园工程质量样板引路工作手册
施工缝正确留设
施工缝错误留设
楼梯施工缝预留位置符合规范要求，应留设在受力最小的梯段 三分之一处，并且有利于楼梯的浇筑。
碧桂园工程质量样板引路工作手册
1、安全文明施工 3、砌体工程 5、门窗及幕墙工程 7、建筑节能工程 9、建筑电气工程
2、混凝土工程 4、抹灰工程 6、装饰装修工程 8、给排水工程 10、通风空调工程
碧桂园工程质量样板引路工作手册
工程质量样板图片 展示及说明
碧桂园工程质量样板引路工作手册
目录
1、安全文明施工 2、混凝土工程 4、抹灰工程 6、装饰装修工程 8、给排水工程 10、通风空调工程
规范【GB50204-2002（I）第4.1.1条 】规定： 模板及其支架应有足够的承载能力 、刚度和稳定性，能可靠的承受浇筑砼 的重量、侧压力以及施工荷载，防止胀 模、漏浆等现象的出现,保证砼的浇筑质 量。
碧桂园工程质量样板引路工作手册
规范【GB50204-2002第4.2.3条】规定： 模板安装应满足下列要求： 1. 模板的接缝不应漏浆；在浇筑混凝土前， 木模板应浇水湿润，但模板内不应有积水 ； 2. 模板与混凝土的接触面应清理干净并涂刷 隔离剂； 3. 浇筑混凝利于消除工程质量通病，有效地促进工程施工质量整体水平提
高。
碧桂园工程质量样板引路工作手册
2、工作质量样板引路的工作要求
① 施工单位在开工前须制定《工程质量样板引路方案》，其中包括：负
责工程质量样板施工的成员组成、样板施工的工序、时间、地点、大 样图等，经项目部审核同意方可进行样板施工。
② 施工现场每一工序在开工前，必须先进行工序样板施工，经监理单位、
规范【11G101-1图集（68页）】规定： 端部有暗柱时剪力墙水平钢筋端部弯折水平段为10d。
碧桂园工程质量样板引路工作手册
规范【GB50169-2006第3.4.2条】规定：接地体的连接应采用搭接焊， 搭接长度扁钢为其宽度的2倍，圆钢为其直径的6倍，圆钢与扁钢连接时， 其长度为圆钢直径的6倍。
碧桂园集团 工程质量样板引路工作手册
贵州区域工程技术部
样板引路准备工作
一、熟悉图纸
负责工程质量方面的主管，应当在收到该项目开发建设的图纸时， 组织所有工程质量管理人员、监理认真学习图纸并进行会审，让每一个 管理人员都清楚知道所负责管理片区的设计要求，在日常管理和每道工 序验收时快速发现问题及时整改。另同时要求施工单位相关负责质量的 管理人员也要熟识图纸。
碧桂园工程质量样板引路工作手册
规范【JGJ2003-2004第6.3.3 条 】规定:钢筋连接完毕后，标准型接 头连接套筒外应有外露有效螺纹。 且连接套筒单边外露有效螺纹不得 超2p(p-螺纹螺距）。
钢套筒机械连接须按照规范【ZJQ00SG-002-2003】“带肋钢筋径向挤压接 头施工工艺标准”要求： 1、钢筋端头离套筒长度中心不宜超过 10mm； 2、接头不得有肉眼可见裂痕、接头处弯 折不得大于4°。要求进行必要的检验，利 用钢筋套管的咬合力实现钢筋连接，简便 、可靠。
碧桂园工程质量样板引路工作手册
为了保证楼面钢筋排布均匀，间距符合设计尺寸 ，在板底钢筋绑扎前，模板上进行弹线控制
碧桂园工程质量样板引路工作手册
混凝土结构施工钢筋排布规则和构造详图【09G901-4图集（2-5页 ）】：双向板下部两向交叉钢筋上、下位置关系应按具体设计说明 排布，当设计未说明时，短跨方向钢筋应放于长跨方向钢筋之下。
碧桂园工程质量样板引路工作手册
柱、承台接头
梁柱接头
【08G101-11图集（16页）】规定： 框架节点核心区内均必须设置水平箍筋。有抗震设防要求的，必须按 施工图设计文件中的要求配置复合箍筋，不得随意减少；无抗震要求的， 箍筋间距不宜大于250mm,且不得大于15d.
碧桂园工程质量样板引路工作手册
碧桂园工程质量样板引路工作手册
按设计图纸要求，剪力墙纵筋一般在内侧，地下室挡土墙竖向纵筋在外侧； 【 11G101—1图集（70页）】规定：一、二级抗震等级剪力墙底部加强部位竖向 分布筋搭接长度为≥1.2LaE，错开500搭接；三四级抗震可直接从楼面搭接。
碧桂园工程质量样板引路工作手册
【08G101-11图集4.1条（42页）】规定： 各层之间的钢筋净距不应小于25mm和d(d为两层纵筋直径较大者） 40 。
规范【08G101-11图集4.1（42页）】规定： 各层之间的钢筋净距不应小于25mm和d。
25和d
碧桂园工程质量样板引路工作手册
规范【11G101-1图集（55页）】规定： 纵向受力钢筋连接位置宜避开梁端、柱端、箍筋加密区，如必须在此连接时 ，应采用机械连接或焊接。
碧桂园工程质量样板引路工作手册
碧桂园工程质量样板引路工作手册
规范【GB50720-2011第2.0.3条】规定：
临时消防设施设置在建设工程施 工现场，用于扑救施工过程中初起火
灾的器材、设备和设施。
碧桂园工程质量样板引路工作手册
规范【JGJ80-91第3.1.1条】规定：临边必须设置防护。 施工工序中如有拆除临边防护时，应及时重新设置 。
碧桂园工程质量样板引路工作手册
《防渗漏、防开裂重点控制》（2015修订版）： 悬挑板阳角、单向大于４m的板面及两端外墙转角处要设置放射形加 强筋，以防45°贯通直裂缝的产生，一般设置钢筋数量不应少于7￠10钢筋 ，长度应大于板短跨三分之一，且不得小于1.5m。
样板引路准备工作
二、技术交底
对每个班组进场施工前，必须进行有效的技术交底，让班组、施工
队清楚每一工序应该怎样施工，才能达到规范要求，一次成活，避免不
必要的重复返工，既影响质量也影响进度，同时也增加成本开支。
碧桂园工程质量样板引路工作手册
1、质量样板引路的目的
当前，建筑施工一线作业人员操作不规范，技能水平不高，采取 口头、文字等方式进行技术交底和岗前培训往往不能达到应有的效果； 同时，也由于多数施工现场未按一定程序和要求制作用于指导施工实物 质量样板，使得技术交底、岗前培训、质量检查、质量验收等方面都缺 乏统一直观的判定尺度。
碧桂园工程质量样板引路工作手册
此剪力墙两排钢筋弯折 方向是错误的，应按下图示 意方向弯折。
规范【图集11G101-1（70页）】规定： 剪力墙竖向钢筋顶部弯折水平段≥12d。并保证锚固长度（从板底开始算） 。
碧桂园工程质量样板引路工作手册
