发电厂变电所电气设备期末复习总1-1
发电厂电气部分复习资料
发电厂电气部分复习资料1. 电气设备简介- 电气设备的分类和作用- 发电厂的电气设备包括主变电所、控制室、发电机、变压器等2. 发电机- 发电机的工作原理和结构- 发电机的额定容量和功率因数- 发电机的调速和励磁方式- 发电机的保护和检修3. 变压器- 变压器的原理和分类- 变压器的额定容量和变比- 变压器的保护和维护- 变压器的接线方式和冷却方式4. 输电线路- 输电线路的结构和分类- 输电线路的电压等级和变电站- 输电线路的计算方法和电力损耗 - 输电线路的保护和维护措施5. 开关设备- 开关设备的分类和用途- 开关设备的工作原理和操作方法 - 开关设备的故障检修和维护6. 自动化控制系统- 自动化控制系统的组成和功能- 自动化控制系统的传感器和执行器 - 自动化控制系统的编程和调试7. 发电厂电气设备与保护- 发电厂电气设备的保护目标和原则- 发电厂电气设备的过电压和过电流保护 - 发电厂电气设备的接地保护和设备保护8. 发电厂电气设备的维护管理- 发电厂电气设备的定期检查和维护- 发电厂电气设备的故障排除和修复- 发电厂电气设备的运行记录和台账管理9. 安全与应急管理- 发电厂电气设备的安全操作规范- 发电厂电气设备的应急预案和演练- 发电厂电气设备事故分析和改进措施10. 发电厂电气设备的未来发展- 发电厂电气设备的智能化和自动化趋势 - 发电厂电气设备的新材料和新技术应用- 发电厂电气设备的能源效率和环保方向总结：本文介绍了发电厂电气部分的复习资料，包括电气设备简介、发电机、变压器、输电线路、开关设备、自动化控制系统等内容。
对于需要复习发电厂电气设备的人士来说，本文涵盖了相关知识点，方便复习和应用。
同时还提到了发电厂电气设备的保护和维护、安全与应急管理以及未来的发展方向，为读者提供了更全面的理解和参考。
发电厂电气设备复习资料
发电厂电气设备复习资料1. 引言本文档是关于发电厂电气设备的复习资料，主要介绍发电厂中常见的电气设备及其原理、运行和维护等相关内容。
通过对这些知识的复习和掌握，有助于提高电气工程师在发电厂的工作效率和质量。
2. 发电厂电气设备概述发电厂的电气设备包括发电机、变压器、开关设备、保护设备等。
这些设备在发电厂中起着至关重要的作用，对于发电厂的正常运行和电网的稳定性具有重要影响。
本节将对这些设备进行概述，并介绍其基本原理和分类。
2.1 发电机2.1.1 基本原理发电机是将机械能转化为电能的设备。
其基本原理是利用电磁感应现象，通过转子和定子之间的相对运动来产生电势。
本小节将介绍发电机的基本原理和工作原理。
2.1.2 分类根据不同的工作原理和结构特点，发电机可以分为交流发电机和直流发电机两种。
本小节将对这两种发电机进行分类和介绍。
2.2 变压器2.2.1 基本原理变压器是将电能从一种电压等级转换为另一种电压等级的设备。
其基本原理是利用电磁感应现象，在变压器的两个线圈之间通过磁场来实现电能转换。
本小节将介绍变压器的基本原理和工作原理。
根据不同的结构和用途，变压器可以分为功率变压器、配电变压器和特殊变压器等。
本小节将对这些变压器进行分类和介绍。
2.3 开关设备2.3.1 开关原理开关设备是用来控制和保护电气设备的重要装置。
其基本原理是利用电磁、电气或机械的作用，实现电路的开关和控制。
本小节将介绍不同类型的开关设备的工作原理和应用。
开关设备根据用途和工作特点可以分为刀闸、真空断路器、隔离开关和负荷开关等。
本小节将对这些开关设备进行分类和介绍。
2.4 保护设备2.4.1 保护原理保护设备是用来检测电气设备异常状态并采取措施保护设备的装置。
其基本原理是通过对电气参数的监测和信号处理，实现对设备的保护。
本小节将介绍常见的保护原理和保护装置的工作原理。
2.4.2 分类保护设备可以根据所保护的设备类型分为发电机保护、变压器保护、线路保护和电容器保护等。
《发电厂变电站电气设备》期末试题(附答案)
《发电厂变电站电气设备》期末试题(附答案)《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用《发电厂变电站电气设备》期末试题一、名词解释（每题4分，共20分）1．电力系统：2. 跨步电压：3. 二次设备：4. 厂用电：5. 接地：二、填空题（每空1分，共20分）1. 用电设备一般允许电压有的变动范围。
2. 从生产到供给用户使用一般要经过发电、、、配电和用电几个环节。
3. 隔离开关的作用是① ；② ；③可与断路器配合完成倒闸操作。
4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用供电，TN-C-S采用供电，其中系统具有更高的电气安全性。
5．电力系统中性点的接地方式分为三种、不接地和。
6．电气设备的接地，按其作用可分为、和保护接地。
7．电压互感器TV的一次绕组与一次被测电力网相，二次绕组与二次测量仪表和继电器的电压线圈连接。
8．总的来讲，高压断路器在电网中起两方面的作用，即和。
9．电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为熔断。
10.二次回路是络，其内容包括高压电气设备和输电线路的控制、、、测量与监察、继电保护、操作电源等系统。
三、选择题（每题2分，共20分。
请将答案填写在下框内。
） 1. 下列哪项不是断路器和隔离开关的区别：A. 断路器有灭弧装置，而隔离开关没有B.隔离开关不能切、合短路电流C. 保证电路工作安全D.隔离开关不能带负荷操作 2. 在中性点经消弧线圈接地系统中，通常采用的补偿方式是: A.全补偿B.欠补偿 C.过补偿D.以上均不是3. 电流互感器结构上的特点是A.匝数多、导线细B.匝数多、导线粗C.匝数少、导线细D.匝数少、导线粗 4. 枢纽变电所的特点是 A.位于变电所的枢纽点《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用B.全所停电后，将引起大面积停电或系统瓦解C.电压等级很高D.全所停电将引起区域电网解列5. 当前的核电站是利用来进行发电的。
发电厂变电站电气设备复习资料
发电厂变电站电气设备复习资料本文主要针对发电厂变电站电气设备复习资料进行介绍，包括具体的设备种类、作用、维护保养等方面的内容。
一、配电室设备1.高压开关柜高压开关柜是指额定电压在3KV至35KV之间的交流电气系统中的用于控制、保护电气设备的开关设备。
其主要由机构部分、断路器部分和电气部分组成。
这种设备主要处理高电压和高频电流等重要事项。
2.变压器变压器是电气设备中常见的一种，用于实现电能的变换和分配。
在配电系统中，变压器主要负责增加或降低电压以满足加电设备的需求。
二、辅助配电设备1.电容器电容器指的是储存电荷的设备。
在配电系统中，它主要用于提高功率因数并减轻线路的电压波动。
2.低压开关柜低压开关柜也是控制或保护电气设备组的开关装置之一，其额定电压不高于1KV。
3.配电箱配电箱是用来集中分配电能的设备。
在配电系统中，它通常与消费电力密切相关。
三、维护保养为确保发电厂变电站电气设备的正常运行，必须定期进行维护保养。
具体操作如下：1.开展日常检查，及时处理异常的电路和设备。
2.定期检查电气设备，记录检查结果。
3.积极清理配电设备及其周边的灰尘和污垢。
4.进行电气设备的内、外规定性检查，防止电路内的漏电或电击事故发生。
5.擦拭配电设备，使其始终保持干净。
6.检查配电设备的连接器，确保密封良好。
7.配电设备安装完后，进行必要的走线和封装工作。
8.设备使用寿命到期后，及时进行更换维护工作。
最后，为了保障平稳的能源供应，电气设备操作专业人员必须具备一定的电气技术知识和实践技能，以保证他们能够有效、高效地操作各种电气设备。
《发电厂电气部分》期末复习总结
《发电厂电气部分》期末复习总结填空1．按输出能源分,火电厂分为凝汽式电厂和热电厂。
P132.将各种一次能源转变为电能的工厂，称为发电厂。
P123.水电厂可分为堤坝式水电厂、引水式水电厂和混合式水电厂。
P174.核电厂的系统由核岛和常规岛组成。
P255.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为一次能源。
P106.由一次能源经加工转换的另一种形态的能源是二次能源。
P107.火力发电厂的能量转换过程为燃料的化学能-热能-机械能-电能P138. 水力发电厂的能量转换过程为水的位能→动能→机械能→电能P189.水电站所用的发电机为水轮发电机。
P1810.火力发电厂所用的发电机为汽轮发电机P1311.我国建造的第一座核电厂是：秦山核电厂P2212.既可以是电力用户，又可以是发电厂的是抽水蓄能电厂。
P2113. 变压器是变换和分配电能的设备。
P2814. 电压互感器可将高电压变为低电压。
P2915. 电抗器是限制短路电流的设备。
P2816.通常把生产、变换、输送、分配和使用电能是设备称为：一次设备P2817.对一次设备和系统的运行状态进行测量、控制、监视和保护的设备称为：二次设备P2818.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为：一次电路或电气主接线P2819．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为：单线图P2920．发电厂或变电所中的_各种一次设备_按照设计要求连接而构成的电路称为电气主接线。
P2921. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为：配电装置。
P2922.能接通正常工作电流，断开故障电流和工作电流的开关电器是：断路器P2823.电气主接线中应用最多的开关电器是：隔离开关P2924. 母线起汇集和分配电能的作用。
P2925.在多角形接线中，检修一台断路器时，多角形接线变成_开环运行_，可靠性降低。

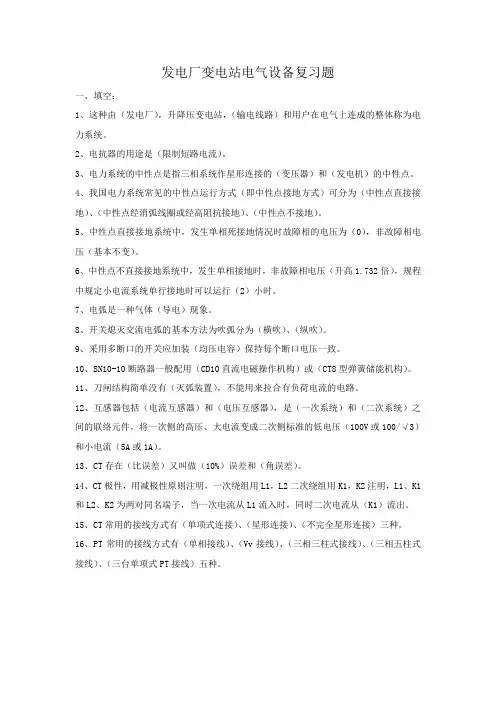

发电厂变电站电气设备复习题
发电厂变电站电气设备复习题一、填空：1、这种由（发电厂），升降压变电站，（输电线路）和用户在电气上连成的整体称为电力系统。
2、电抗器的用途是（限制短路电流）。
3、电力系统的中性点是指三相系统作星形连接的（变压器）和（发电机）的中性点。
4、我国电力系统常见的中性点运行方式（即中性点接地方式）可分为（中性点直接接地）、（中性点经消弧线圈或经高阻抗接地）、（中性点不接地）。
5、中性点直接接地系统中，发生单相死接地情况时故障相的电压为（0），非故障相电压（基本不变）。
6、中性点不直接接地系统中，发生单相接地时，非故障相电压（升高1.732倍），规程中规定小电流系统单行接地时可以运行（2）小时。
7、电弧是一种气体（导电）现象。
8、开关熄灭交流电弧的基本方法为吹弧分为（横吹）、（纵吹）。
9、采用多断口的开关应加装（均压电容）保持每个断口电压一致。
10、SN10-10断路器一般配用（CD10直流电磁操作机构）或（CT8型弹簧储能机构）。
11、刀闸结构简单没有（灭弧装置），不能用来拉合有负荷电流的电路。
12、互感器包括（电流互感器）和（电压互感器），是（一次系统）和（二次系统）之间的联络元件，将一次侧的高压、大电流变成二次侧标准的低电压（100V或100/√3）和小电流（5A或1A）。
13、CT存在（比误差）又叫做（10%）误差和（角误差）。
14、CT极性，用减极性原则注明，一次绕组用L1，L2二次绕组用K1，K2注明，L1、K1和L2、K2为两对同名端子，当一次电流从L1流入时，同时二次电流从（K1）流出。
15、CT常用的接线方式有（单项式连接）、（星形连接）、（不完全星形连接）三种。
16、PT常用的接线方式有（单相接线）、（Vv接线）、（三相三柱式接线）、（三相五柱式接线）、（三台单项式PT接线）五种。
二、问答：1、中性点经消弧线圈接地系统中一般分为几种补偿，我们采用何种补偿方式及其原因？答：一般分三种：全补偿、欠补偿、过补偿；我们采用过补偿，因为可以避免在线路故障时，切除线路后不容易长生电磁谐振。
发电厂电器部分复习题及答案
1．电气一次设备有发电机、变压器、断路器、电抗器等。
电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。
2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。
角形接线3．单母接线的可靠性比双母接线的小。
4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。
5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。
6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。
7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。
8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。
9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。
10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。
A2的含义是不同相的带电部分之间的空间最小安全净距。
；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。
12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。
13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。
14。
主接线中的汇流母线担负了汇集与分配电能的作用。
15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。
16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。
17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。
发电厂电气部分复习纲要
发电厂电气部分复习纲要1-1火电厂的分类及电能生产过程。
P141）分类a）按原动机分：凝汽式汽轮发电厂、燃气轮机发电厂、内燃机发电厂、蒸汽-燃气轮发电机厂b）按燃料分：煤油发电厂、燃油发电厂、燃气发电厂、余热发电厂c）按蒸汽压力和温度分：中低压发电厂、高压发电厂、超高压发电厂、亚临界压力发电厂、超临界发电厂、超超临界发电厂d）按输出能源分：凝汽式发电厂、热电厂2）过程：火力发电厂的生产过程概括的说是把煤炭中含有的化学能转变为电能的过程。
分为三个过程：a）燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，成为燃烧系统b）锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转化为机械能，成为汽水系统c）由汽轮机转子旋转的机械能带动发电机旋转，把机械能转化为电能，称为电气系统。
1-2火电厂与水电厂相比，各自有何优劣？P17、P21火电厂：优点：布局灵活，装机容量大小可按需要决定；一次性建造投资少；缺点：耗煤量大，污染严重；设备繁多，控制操作复杂；事故多，停运率高；水电厂：优点：综合利用水资源；成本低、效率高；运行灵活；缺点：建设投资较大，工期长；受河流、水量及季节气候气象条件限制；土地淹没，移民搬迁，给农业带来不利；对生态环境影响较大。
1-3了解其他新能源发电厂的趋势。
P23太阳能\风能\地热\潮汐\燃料电池\垃圾\磁流体2-1一次设备、二次设备的概念及其在系统中的作用。
P29一次设备概念：通常把生产、变换、输送、分配和使用电能的设备叫做一次设备作用：二次设备概念：读对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备叫做二次设备作用：2-2识别电气接线图中的图形符号、能写出文字符号中文名称及设备的作用。
P31 断路器QF 隔离开关QS 母线M 电抗器L 馈线WL 发电机G 主变压器T2-3熟练查询设备数据表格，理解设备代号、中各字符和参数的意义。
参照P354常用数据与系数表2-4发电厂电气部分主要包括哪些重要设、备？各有何作用？P41 主变压器：升压、降压断路器:在正常情况下控制各输电线路和设备的开断及关合；在电力系统发生故障时，自动开断短路电流，以保证电力系统正常运行。
发电厂变电所电气设备复习题1
《发电厂变电所电气设备》复习题1一、填空题1.交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于（）。
2.光电式电压互感器的基本原理主要分为基于电光效应、基于（）效应和基于分压效应三种。
3.单母线分段的作用是（）。
4.在单断路器的双母线带旁路母线接线中，设置旁路设施的作用是（）。
5.厂用电动机自启动分为空载自启动、（）自启动和（）自启动。
6.屋外配电装置的种类分为普通中型、（）、（）和半高型。
7.成套配电装置分为低压配电屏、（）和（）和箱式变电所等。
8.电气设备要能可靠工作，必须按正常工作条件进行选择，并按（）状态来校验动、热稳定性。
9.短路时最大电动力产生于三相导体中的（）相，短路形式为（）短路。
10.开关电器的短路热效应计算时间宜采用（）保护动作时间加上断路器的分闸时间。
11.火力发电厂的控制方式可分为主控制室控制方式和（）控制方式。
12.绘制展开图时一般把整个二次回路分成交流电流回路、（）回路、直流操作回路和（）回路等几个组成部分。
13.在新的国家标准中，TA代表（）互感器，QF代表（），“ON”表示（）。
二、名词解释1.真空断路器：2.电流互感器的电流误差：3.一台半断路器接线：4.配电装置的最小安全净距A值：三、简答题1.熄灭交流电弧的方法有哪些？2.厂用备用电源的引接方式有哪些？3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。
四、综合题画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图，并说明用旁路断路器代替出线断路器的倒闸操作步骤。
（要求进线不上旁路）五、计算题某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器，调压方式为有载调压。
其高压绕组额定容量为40000kV A，低压绕组额定容量为20000kV A，以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。
高压厂用变压器已带负荷7000kV A，高压母线上参加自启动的电动机容量为14000kW ，高压电动机的启动电流平均倍数为K av1=5，cos 1ϕ=0.8，效率1η=0.93，高压厂用母线电压U *=1.1（有载调压）。
发电厂复习题
发电厂变电所电气部分第一章绪论习题1.电能有哪些优点?2.发电厂和变电所的作用是什么?各有哪些类型?3.什么是一次设备?什么是二次设备?举例说明。
4.什么是电气主接线?什么是配电装置?5.本课程的主要目的和任务是什么?习题2. 1填空题1.电弧有阴极区、和阳极区3部分组成。
2.交流电弧的电压波形成形变化。
3.多油断路器中的油起和作用。
4.高压断路器主要由导流部分、绝缘部分、部分和 4部分组成。
5.分裂电抗器在正常时电抗值，当其任何一条支路发生短路时，电抗值，因而能有效地限制短路电流。
6.断路器分闸时间为和之和。
7.装设隔离开关后，可以在设备检修时造成，使检修设备与带电设备8.隔离开关的型号GW5-110D/600中字母G表示，W表示，600表示9.电压互感器的二次侧不得，其外壳及二次侧必须10.常用的母材料有，铝和铝合金。
2.2选择题1.少油断路器的对地绝缘主要靠( )。
A绝缘油 B.瓷介质 C.空气 D.环氧树脂2.装设分段电抗器的作用是( )。
A.限制母线回路中的短路电流B.吸收多余的无功功率C.改善母线的电压质量D.改进用户的功率因数3.槽型母线与多条矩形母线相比，其冷却条件好，集肤效应( )。
A.小B.大C.相同D.相近4.隔离开关用于隔离电压或切换电路( )。
A.不得断开但可以接通负荷电路B.不得接通但可断开负荷电路C.不得断开或接通负荷电路D.不得转移电流或接通电路5.在交流电路中，弧电流过零值之后，当弧隙的恢复电压( )弧隙击穿电压时，将会使电弧熄灭。
A.大于B.等于C.小于D.正比于6.高压断路器多采用液压操动机构，其传递能量的媒介是( )。
A.氮气B.液压油C.压缩空气D. SF67.高压断路器的型号LW6-220中，L表示( )。
A.真空B.少油C.压缩空气D. SF68.高压熔断器的熔体往往采用铜、银等材料，这些材料有( )特点。
A.熔点高、电阻率小B.熔点低、电阻率小C.熔点高、电阻率大D.熔点低、电阻率大9.电压互感器0. 5级准确度级以在规定条件下的( )来标称。
《发电厂电气设备》复习大纲
《电气设备》期考复习大纲第一~ 四章1、衡量电能质量的指标。
2、中性点的典型接地方式有哪些及适用。
3、我国国家标准规定的电力系统电压等级有哪些？4、各高压电气设备（QF、TA、TV、FU、负荷开关、分裂电抗器、串并联电抗器等）的作用。
5、断路器的分类（按灭弧介质）；开关电器的操作原则。
6、隔离开关的作用，为什么它不允许带负荷操作？7、TV的作用及二次侧额定电压，TV的二次辅助绕组的作用。
8、运行中的电流互感器二次侧能开路吗？为什么？9、互感器使用注意事项。
电力电缆的结构、作用。
10、母线的作用、布置位置。
第五章1、电气主接线图的特点、对主接线的基本要求及主接线的基本形式。
2、单母线分段接线、分段断路器兼作旁路断路器的单母线分段带旁路接线、双母线接线、3/2断路器接线、单元接线的画法。
3、旁路母线的作用。
4、单、双母线、外桥接线的倒闸操作（图5.3、5.5、5.7、5.13）。
5、桥形接线的适用范围、分类，内外桥的适用范围。
6、会看发电厂、变电站的电气主接线图。
第六章1、发电厂、变电站的厂用电率2、厂用电接线方式及厂用电供电电压等级。
3、厂用电负荷的分类及对供电的要求；厂用电的备用方式。
第七章1、配电装置的分类、特点及适用范围。
2、屋内、外配电装置的分类。
3、配电装置一般用哪3种图来表示？3、会看屋外配电装置的断面图。
4、SF6全封闭组合电器的定义、简称。
5、高压开关柜的“五防”功能。
6、户外配电装置电力变压器的布置。
第九章电气设备选择的一般条件。
《发电厂电气部分》期末复习总结
四、计算题 P63屋内配电装置中装有100⨯10的矩形铝导体，导体正常运行温度为40度，周围环境温度为20度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=）（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(4020)]0.030310()10010w dcR Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.031810()ac f dc R k R -=⨯=⨯Ω（2）求对流散热量 对流散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）对流散热系数0.350.35101.5() 1.5(4020) 4.28w αθθ=-=-=对流散热量1101() 4.28(4020)0.2218.83w Q F αθθ=-=⨯-⨯=（W/m ）（3）导体的辐射散热 辐射散热面积1210010222()12()10.2210001000FA A =+=⨯⨯+⨯⨯=（m 2/m ）4402732735.7100100w f fQ F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427340273205.70.950.2226.54100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦（4）导体载流量为1194I ===（A ） P63 屋内配电装置中装有100mm ⨯8mm 的矩形铝导体，导体正常运行温度为70度，周围环境温度为25度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=）（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(7020)]0.042210()1008w dcR Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.044310()ac f dc R k R -=⨯=⨯Ω（2）求对流散热量 对流散热面积121008222()12()10.21610001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）对流散热系数0.350.35101.5() 1.5(7025) 5.685w αθθ=-=-=对流散热量1101() 5.685(7025)0.21655.26w Q F αθθ=-=⨯-⨯=（W/m ）（3）导体的辐射散热 辐射散热面积121008222()12()10.21610001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）4402732735.7100100w f fQ F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427370273255.70.950.21669.65100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦（4）导体载流量为1679I ===（A ） P70 某发电机端电压为10.5kV ，额定电流为1500A ，装有2×（100×8）mm 2矩形铝导线，短路电流28I ''=kA ，20I ∞=kA 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂变电所电气设备期末复习总结1.什么是电力系统、电力网、一次设备、二次设备？答:由发电厂中的电气部分、各类变电所及输电、配电线路及各种类型的用电设备的统一体，称为电力系统。
答：电力系统中各种电压的变电所及输配电组成的统一体，称电力网。
答：直接产生、输送、分配和使用电能的设备均称为一次设备答：对一次设备和系统的运行状况进行测量、控制、保护和监察的设备统称为二次设备。
2.电能质量指标主要指哪三个？各自允许的波动范围是多少？答：电压、频率、波形。
①频率：50±0.2(系统容量较小时，偏差可放宽到±0.5)②电压：≥35 （±5 ）≤10 （±7 ）低压照明及农业用电（- 10%～ +5% ）③波形：正弦波且谐波应不超过标准3.一次设备的额定电压是如何规定的？答：变压器一次绕组是接受电能的，其额定电压的确定根据变压器是升压还是降压而有所不同。
一般升压变压器是与发电机电压母线或发电机直接相连接，所以升压变压器的一次绕组的额定电压应高出其所在电压电力网额定电压的5%。
降压变压器对电力网而言相当于用电设备，（即相当于受电设备电额定电压）。
变压器二次绕组是输出电能的，相当于发电机，其额定电压应比线路额定电压提高5%。
考虑到带满负载时，变压器本身绕组有5%的电压损失，为了使二次绕组在带额定负荷时实际输出电压仍高于线路额定电压5%，对二次侧电压较高时二次绕组的额定电压应比所以接电力网的额定电压高出10%。
只有对于高压侧电压小于35且阻抗电压百分值小于7.5%、漏抗较小的变压器，二次绕组所连接线路较短的变压器，以及三绕组变压器连接同步调相机的绕组等，其二次绕组的额定电压才比线路额定电压高5%。
4.什么是电力系统的中性点？我国电力系统常用的中性点运行方式有哪几种?电压等级在35及其以下的系统中性点多采用何种运行方式? 35以上的系统呢?（1）电力系统中性点是指三相绕组作星形连接的变压器和发电机的中性点。
（2）电力系统中性点的运行方式，可分为中性点非有效接地和中性点有效接地两大类。
中性（3）点非有效接地包括中性点不接地、中性点经消弧线圈接地和中性点经高阻抗接地的系统当发生单相接地时，接地电流被限制到较小数值，故又称为小接地电流系统4：中性点有效接地包括中性点直接接地和中性点经低阻抗接地的系统，因发生单相接地时接地电流很大，故又称为大接地电流系统:35及以下采用：中性点非有效接地系统。
35及以上采用：中性点有效接地系统。
5.在中性点不接地三相系统中，发生单相接地故障时，各种电压和电流是如何变化的?为什么中性点不接地三相系统发生单相接地故障仍能继续短时间运行?答：1故障相的对地电压为零，2非故障相的对地电压升高到线电压，即升高为相电压的 倍系统三相的线电压仍保持对称且大小不变。
因此，对接于线电压的用电设备的工作并无影响，无须立即中断对用户供电4单相接地故障时，流过大地的电容电流，等于正常运行时一相对地电容电流的 倍，其有效值为：5Ｗ相接地时，W 相对地电容被短接，Ｗ相的对地电容电流为零。
单相接地电容电流的实用计算为：式中：—接地电容电流，A ； U —系统的线电压，；L1—架空线路的总长度，；L2—电缆线路的总长度，6. 变压器中性点装设消弧线圈的目的是什么?试述消弧线圈的三种补偿方式？通常采用哪种补偿方式?答：目的：使接地点的电流变得很小或等于零，从而消除了接地3Ph CUC CU I I ω33='=350)35(21L L U I C +=3处的电弧以及由电弧所产生的危害，消弧线圈也正是由此得名。
1.完全补偿 (不采用）（消弧线圈电感电流=接地电流）2.欠补偿（很少采用）3.过补偿 （广泛采用）通常采用过补偿7.试叙述中性点直接接地的三相系统发生单相接地故障时，电压和电流的变化情况。
答1单相接地短路时，故障相的对地电压为零，非故障相的对地电压基本保持不变，仍接近于相电压。
2，,单相接地时的短路电流很大。
3非故障相对地电容电流不变，接地相对地电容电流为零。
中性点接地电压为零8.什么是电力系统的短路?一般有哪些类型?哪些是对称短路?哪些不是对称短路?发生故障概率的顺序？答：1短路是指电力系统中带电部分与大地（包括设备的外壳、变压器铁芯、低压线路的中线等）之间，以及不同相的带电部分之间的不正常连接（即短接）称电力系统短路。
2三相短路为对称短路，两相短路、单相接地短路、及两相接地短路为不对称短路。
3因为:单相接地短路83%两相短路4%两相接地短路8%三相短路5%。
所以发生故障概率的顺序为：两相短路〈 三相短路〈 两相接地短路〈 单相接地短路。
9. 限制短路电流的方法有哪些？0=•n U答：1选择适当的主接线形式和相应的运行方式，2在发电机或主变压器回路中装设分裂电抗器，3装设母线分段电抗器，4采用分裂低压绕组变压器，5装设出线电抗器10.电弧的概念？电弧产生过程中哪种游离是主要因素？维持电弧靠哪种游离形式？去游离有哪两种方式？交、直流电弧熄灭的条件是什么？答：概念：电弧是一种气体放电，也是气体导电现象。
2.碰撞游离是主要因素3.热游离维持电弧4去游离有复合和扩散两种方式5直流电弧的熄灭条件是：上式的物理意义是，当电源电压减去线路压降后的电压小于电弧电压降，则电弧无法维持燃烧而自行熄灭6交流电弧的熄灭条件（t ）＞（t ）11.交、直流电弧熄灭的主要方法有哪些？一直流的主要方法（1）长弧分割成串联短弧，利用短弧的特性，使得电弧电压大于触头施加的电压时，则电弧即可熄灭。
（2）增大弧柱的长度① 不断增大触头间距离② 利用磁场横吹电弧（3）增大回路电阻（4）利用狭缝灭弧装置二交流的主要方法hU IR U <-1.吹弧2.加装并联电阻3.采用多断口灭弧4.用耐高温金属材料制作触头5.采用优质灭弧介质6.利用固体介质的狭缝灭弧装置灭弧12的作用是什么?分为几种类型? 型号的含义？（断路器）作用为1控制作用：根据电网运行要求，将一部分电气设备及线路投入或退出运行状态、转为备用或检修状态2保护作用：在电气设备或线路发生故障时，通过继电保护装置及自动装置使断路器动作，将故障部分从电网中迅速切除，防止事故扩大，保证电网的无故障部分得以正常运行.类型：（1）油断路器（2）压缩空气断路器（3）真空断路器（4）六氟化硫（6）断路器型号含义：1产品名称；S—少油断路器，D—多油断路器，L—六氟化硫（6）断路器，Z—真空断路器，K—压缩空气断路器，Q—自产气断路器，C—磁吹断路器2安装地点；N－户内型，W－户外型 3设计序号 4额定电压（或最高工作电压）（）5补充特性：C－手车式，G－改进型，W－防污型，F－分相操作6额定电流（A）7额定开断电流（）例如：28－12/1250－25，表示户内式真空断路器，设计序号为28，最高工作电压12，额定电流我1250A，额定开断电流为25。
13. 的作用是什么?为什么不能接通和断开有负荷电流的电路? 1（隔离开关）作用：1隔离电源2倒换线路或母线3关合与开断小电流电路2因为隔离开关没有灭弧装置，所以隔离开关不能接通和断开有负荷电流的电路。
14. 高压的作用是什么？高压的作用是什么？高压（熔断器）作用：电路发生短路或过负荷时断开电路保护电器。
高压（负荷开关）作用：1主要用于配电网中切断与关合负荷电流，并能通过规定的短路电流，但不能切断短路电流。
2高压负荷开关在分闸状态有明显可见的断口，可起到隔离开关的作用，3高压负荷开关常与高压熔断器串联使用，可以代替断路器使用。
前者作为操作电器投切电路的正常负荷电流，后者作为保护电器切断短路电流。
15的作用是什么？它在一次电路中如何连接？二次侧的额定电流为多少?为什么电磁式电流互感器二次侧不允许开路运行？电流互感器()的作用：1将一次回路的大电流变为二次回路的标准值，2一次绕组串联于被测量电路内。
3电流互感器的额定二次电流为5A或1A。
4因为要是开路运行，会在开路的两端出现高电压危及人身安全，或使电流互感器发热损坏，所以不允许开路运行。
16的作用是什么？它在一次电路中如何连接？二次侧的额定电压为多少?它的二次侧为什么不允许短路运行？1将一次回路的高电压变为二次回路的低电压，2一次绕组与一3次被测电力网并联3电压互感器的额定二次电压为100V或100／ V，4因为当二次侧短路时，将产生很大的短路电流损坏电压互感器，所以二次侧不允许短路运行。
17一次侧装熔断器有何用途？二次侧装熔断器又有何用途？一般用什么设备进行操作？一次侧装熔断器的作用是：当电压互感器及其以内出线上短路时，自动熔断切除故障。
二次装低压熔断器的作用是：用来保护电压互感器的二次侧过负荷或短路。
电压互感器一般用隔离开关进行操作18.看懂的各种接线方式，会写出各种接线电压互感器额定电压比，并说明开口三角形的作用。
取得零序电流保护电路19.母线的作用是什么？电力电缆主要由哪三部分组成？母线的作用是：在发电厂和变电所的各级电压配置中，将发电机、变压器等大型电气设备与各种电气之间连接的导线称为母线。
分配，汇集传送电能电力电缆主要由:电缆线芯、绝缘层、和保护层三部分组成。
20. 电气主接线的基本要求有哪些？电气主接线有哪些基本类型？线路停电和送电的操作顺序分别是什么?一电气主接线的基本要求：1必须满足电力系统和电力用户对供电可靠性和电能质量的要求2应具有一定的灵活性。
3操作要力求简单、方便。
4经济合理5具有发展和扩建的可能性。
二电气主接线的基本类型：可分有有母线和无母线两大类有母线包括：单母线、双母线及其变形接线。
无母线包括：桥型、多角形和单元接线。
三线路停电和送电的操作顺序；停电：断开断路器拉开隔离开关拉开送电：断开拉开隔离开关拉开断路器21. 旁母的作用是什么?会说明带旁路母线接线中，出线断路器检修时该回路不停电的倒闸操作顺序。
旁母的作用；可以不停电地检修任一台出线断路器，提高供电可靠性。
会说明带旁路母线接线中，出线断路器检修时该回路不停电的倒闸操作顺序？22.会说明双母线接线，当工作母线检修时的倒母操作步骤？23.在桥形接线中，内桥和外桥分别适用什么场合？内桥适用于：两回进线两回出线且线路较长、故障可能性较大、穿越功率较小和变压器不需要经常切换运行方式的发电厂和变电站中。
外桥适用于：两进两出且线路较短、故障可能性小和变压器需常切换，线路有较大穿越功率通过。
优点使短路器最少。
24.什么是自用电？什么是厂用电率?自用电的概念：为保证发电厂主要设备的正常运行而服务的电动机以及厂内其它运行操作、试验、修配、电焊、照明等用电设备的总耗电量，统称为厂用电（或自用电）。
厂用电率概念：一定时间内厂用电的耗电量占同一时间内全厂总发电量的百分比称为厂用电率。
