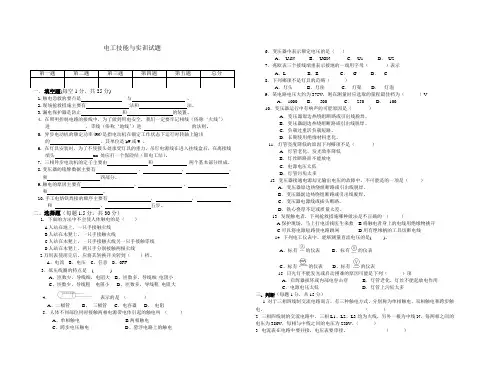

电工技能与实训期末试题

泾川县职教中心2009---2010学年第二学期末考试试卷

适用年级: 一年级 科目: 电电工技能与实训 适用班级: 电子电器一年级

一、单项选择题（每小题1 分，共10小题，共计10分）

1、关于接触器的说法错误的是（）

A 接触器是用来频繁地接通和断开交直流主电路和大容量控制电路

B 接触器没有欠电压保护功能

C 接触器可以实现一定程度的自动控制

D 接触器实质上就是一个电磁开关 2、关于低压电器的说法错误的是（） A 刀开关是低压配电电器 B 接触器是低压控制电器

C 继电器是非自动电器

D 按钮是有触点的电器

3、 关于时间继电器的说法错误的是（） A 时间继电器的延迟时间可以任意调节 B 时间继电器可以延迟时间后才动作 C 电子式时间继电器延时准确性好 D 空气式时间继电器延时准确性差

4、对刀开关的说法不正确的是（） A 刀开关按刀片数目只有双极和三极开关 B 刀开关有闸刀开关和铁壳开关两种 C 刀开关是手动电器中结构最简单的一种 D 通常把刀开关和熔断器组合在一起

5、关于继电器的说法错误的是（） A 热继电器是一种过载保护用的电器

B 中间继电器和交流接触器在任何电路都可以相互替代使用

C 电流继电器是过电流和欠电流保护用电器

D 电压继电器是过电压和欠电压保护用电器

6、下列关于低压电器的文字符号表示法错误的是（） A 交流接触器——KM B 行程开关——SB C 热继电器——FR D 时间继电器

——KT 7、下列关于时间继电器的图形画法错误的是（） A 通电延时线圈

B 延时断开动合触点

D 延时闭合动断触点

8、下列关于熔断器的说法正确的是（）

A 熔体可以用铜丝做成

B 熔断器可以并联在电路中

C 熔断器可以实现短路保护

D 熔管是熔体的外壳，用导体做成 9、关于用万用表测电阻检修电气控制电路的说法不正确的是（） A 如果示数为零说明电路短路 B 要接通电源进行检测

C 如果示数为“1”或指针不动说明电路断路

D 要断开电动机接线进行检测

10、关于三相笼型异步电动机常见故障说法错误的是（）

A 电动机接通电源起动后震动、噪音大、过热，不可能由绕组首末、末端接错造成

B 电动机接通电源后不能起动，但有嗡嗡声可能是电源有一相熔体断掉

C 电动机接通电源后不能起动，且无任何声音可能是电源有二或三相熔体断掉

D 电动机接通电源后一起动，就烧熔丝可能是定子绕组一相反接或熔丝过细

二、填空题（每空1分共计40分）

1、低压电器通常是指工作在交流电压小于______Ｖ，直流电压小于______ｖ的电路中起通断、保护、控制和调节作用的设备。

2、刀开关主要由______、______、________、_________、_________等组成，用于一般照明电路时，可连用额定电压为_____V 或250V 、额定电流大于或等于电路_________电流的____极开关；用于小容量电动机的直接起动时，可选用额定电压为______V 或500V 、额定电流大于等于电动机额定电流3倍的_____极开关。

3、组合开关又称________开关，实质上是__________的一种。

4、有一种组合开关，它不但能接通和断开电源，而且还能改变电源输入的_______，用来直接实现对小容量电动机的正反转控制。这类组合开关叫做________开关。

5、按钮开关简称_______，是用来_____时间接通或断开小电流控制电路的手动电器，在低压控制电路中，主要用于发布手动控制指令。

6、按钮是由_________、_________、__________、___________和外壳组成。

7、如图1所示：3——3是动触点，1——1是_______触点，也叫常闭触点，2——2是_____触点，也叫________触点。

8、行程开关又叫______开关，是在机械生产中用于对机械部件的运动位置或行程进行控制的电器，其原理与按钮的工作原理相同。

9、行程开关按结构分为直动式、微动式、和滚动式，近年来出现了一种无触点的行程开关，又称为__________开关，它的功能是当金属物体与之接近到一定距离时，就发出动作信号。

10、低压断路器又称__________，它是把刀开关、过电流继电器、热继电器、欠电压继电器和过电压及电器等组合在一起既具有______作用，有能实现短路保护、过载保护、欠电压保护和过电压保护等作用。

11、交流接触器主要由_________、_________、灭弧装置三大部分组成，其中________是接触器执行部件，触点可分为主触点和辅助触点。

12、时间继电器按工作原理及结构可分为电磁式、电子式、空气式等，按延时方式可分为_____延时型和______延时型。在机床控制电路中_________时间继电器用的最多。

13、电动机拖动的控制电路由______、_______、按钮和行程开关等组成，对电力拖动系统的起动、制动、反向和调速等进行控制，实现生产过程自动化。

14、电气控制电路主要由一些基本环节如全压起动、______起动、_______运转、制动和调速等组成。

15、起动控制电路按起动时是否直接将电压全部加给电动机可分为____起动电路和______起动电路两种。全压起动主要有开关控制电路、点动控制电路、连续控制电路、正反转控制电路、多地起停控制电路和顺序起动控制电路。降压起动主要有定子绕组串电阻降压起动电路、Y—△降压起动控制电路、自耦变压器降压起动控制电路等。

三、实验与实训(任选5道题，每小题4分共计20分)

1、画出三相异步电动机定子绕组的星形和三角形接线示意图。

2、画出带机械、电气双重互锁正反转电路辅助电路的部分吧电路图。

3、画出顺序起动电路辅助电路部分的电路图。

4、画出Y—△降压起动控制电路辅助电路部分的电路图。

5、画出Y—△降压起动控制电路主电路部分的电路图。
