电路图识读
汽车电路图识读 ppt课件
PPT课件
38
（2） 电控单元接地见图9-3-13。
（3） 电控单元给外部器件供电，未注明电压值的为5V，见 图9-3-14。
PPT课件
39
（4） 外部器件经电控单元接地，见图9-3-15。
PPT课件
40
（5） 电控单元的信号输入端一般画法见图9-3-16。
1．通用汽车电路图
通用车型电路图通常分为四类：电源分配简图（见图9-3-2）、 熔丝盒详图（见图9-3-3）、系统电路图（见图9-3-4）和接地线路 图（见图9-3-5）。系统电路图中电源线从图上方进入，通常从熔 丝处开始，并于熔丝上方用黑线框标注此处与电源之间的通断关系； 用电器在中部，接地点在最下方。如果是由电子控制的系统，电路 图中除该系统的工作电路外还会包括与该系统工作有关的信号电路 （如传感器等）。
2．识图从用电器入手
在电路图中，从其他部分处入手，不利于掌握各电器的工作原理，而 从用电器入手，很容易把与之相关的控制器件查找出来。
3．运用回路原则
通过运用回路原则，找出用电器PPT与课电件 源正负极构成的回路。
11
（二）电路原理图识读技巧
（1）电路按其作用来分，可分为电源电路、接地电路、信号电路、 控制电路。
导线颜色：一般用字母做代码（见表9-1-1）。 由于日久、高温会使导线绝缘层老化、褪色，此时，黄、白、粉、 灰不易分辨，蓝、绿也易混淆，所以某些车会在导线绝缘层上印刷出 颜色代码，以便查找导线。
PPT课件
5
PPT课件
6
三、缩略语
由于电路图幅面有限，对各元器件的注释大量采用缩略语。
正确理解电路图中缩略语、才能正确阅读电路图。可查阅英汉汽 车缩略语词典，也可从该电路图所在的说明书上了解图中的缩略语的 含义。
电工图纸怎么看懂的最快
电工图纸怎么看懂的最快
1．仔细阅读设备说明书、操作手册，了解设备动作方式、顺序，有关设备元件在电路中的作用。
2．对照图纸和图纸说明大体了解电气系统的结构，并结合主标题的内容对整个图纸所表述的电路类型、性质、作用有较明确认识。
3．识读系统原理图要先看图纸说明。
结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。
4．识读集中式、展开式电路图要本着先看一次电路，再看二次电路，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。
5．识读安装接线图要对照电气原理图，先一次回路，再二次回路顺序识读。
识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。
对一次电路要从电源端顺次识读，了解线路连接和走向．直至用电设备端。
对二次回路要从电源一端识读直至电源另一端。
接线图中所有相同线号的导线．原则上都可以连接在一起。
浅谈汽车电路图的识读方法与技巧
浅谈汽车电路图的识读方法与技巧汽车电路图是汽车电路系统的图表，它展示了汽车电路的各个部分之间的关系。
由于汽车电路系统相对复杂，因此理解电路图的识读方法与技巧非常重要，这可以帮助你更好地理解汽车电路系统，确保你的汽车在运作时能够正常工作。
1. 了解汽车电路图的基础在开始学习如何读取汽车电路图之前，您需要先了解几个基础概念，例如：线路、电源、输入、输出、传感器等，这些概念是电路图的基础。
如果您不了解这些基本概念，那么理解电路图的过程将会变得更加困难。
2. 阅读图例和符号在汽车电路图中有许多符号和图例，因此了解这些符号和图例的含义是极为重要的。
例如：在电路图中AC表示交流电源，DC表示直流电源，在其中的加粗的黑线表示地线等等。
对于一些较为特殊的符号，可以通过查询汽车电路图手册或在互联网上寻找资料。
3. 观察整个电路图在阅读汽车电路图时，要将电路图作为整体来观察。
对于复杂的电路图，通常很难一下子把所有细节都分析出来，因此，应该将注意力放在整体方面，先尝试了解元件的整体连接方式和位置。
4. 根据电路的工作原理分析电路图了解电路图的工作原理是理解汽车电路系统的一个基本方法。
当您能够理解电路图中电路元件的工作原理时，您将更容易识别出电路图中的关键元件和整体运作方式。
在理解电路图的基础上，您可以更容易地分析导致故障的电路部分，并进行修复。
5. 了解常见的电路故障汽车通常会出现一些常见的电路故障，例如：开路、短路、接触不良等，因此在阅读电路图时，您需要知道这些故障的源头并进行排除。
通常情况下，定位问题的最好方法就是第三条，了解电路的工作原理，一旦您知道电路的关键部分并定位到故障元素，则可以找到解决方案。
在学习识读和分析汽车电路图时，需要耐心和细心。
通过系统学习和实践，您将更好地理解汽车电路系统，并能够检测和排除电路故障。
6. 利用多种途径深入学习除了阅读汽车电路图手册和参考资料外，还可以利用各种途径深入了解汽车电路系统。
电路图的绘制、识读
图幅的分区
图2.2 图幅分区示例
电气原理图一般按电源电路，主电路和辅助电路三部分绘制。
绘制时应遵循以下原则。
（1）电源电路一般画成水平线，如图一所示。对三相交流电源 来说，按相序L1、L2、L3自上而下依次画出，中线N和保护地线 PE依次画在相线之下（需要时画出）；对直流电源来说，其“+” 端画在上边，“-”端画在下边；电源开关水平画出。
上边电源线之间。为读图方便，一般应按照从左至右、自上
而下的排列来表示操作顺序。
对接触器，附图中各栏的含义如下：
左栏 主触点所在图区号 KM 中栏 辅助动合触点所在图区号 右栏 辅助动断触点所在图区号
对继电器，附图中各栏的含义如下：
KA、KT 左栏 动合触点所在图区号 右栏 动断触点所在图区号
图2.1 CW6132型车床电气原理图
图三 辅助电路
（4）电气原理图中，各电器触头位置都按电路未通电或电器未受外
力作用时的常态位置画出。
（5）电气原理图中，不画各电器元件实际的外形图，而采用国家统 一规定的电气图形符号画出。 （6）电气原理图中，同一电器的各元件不按他们的实际位置画在一 起，而是按其在电路中所起的作用分画在不同的电路中，但它们 的动作却是相互关联的，因此，必须标注相同的文字符号。若图 中相同的电器较多时，需要在电器文字符号后面加注不同的数字，
以示区别，如SB1、SB2或KM1、KM2等。
（7）画电气原理图时，应尽可能减少线条和避免线条交叉。对有直 接电联系的交叉导线连接点，要用小黑圆点表示；无直接电联系 的交叉导线，则不画小黑圆点。 （8）电气原理图采用编号法，即对电路中的各个接点用字母或数字 编号。
线路采用字母、数字、符号及其组合标记。 （1）三相交流电源和中性线采用L1、L2、L3、N标记。直流系统的电 源正、负、中间线分别用L+、L-、M标记。保护接地线用PE标记， 接地线用E标记。 （2）连接在电源开关后的三相交流电源主电路分别按U、V、W顺序 标记。分级三相交流电源主电路采用三相文字代号U、V、W前加 阿拉伯数字1、2、3等来标记，如1U、1V、1W及2U、2V、2W等。 （3）各电动机分支电路的各接点标记，采用三相文字代号后面加数 字下角来表示，数字中的个位数表示电动机的代号，十位数表示该 支路各接点的代号，从上到下按数字大小顺序标记。如U11表示电 动机M1第一相的第一个接点代号，U21为第一相第二个接点代号， 依次类推。电动机绕组首端分别用U、V、W标记，尾端分别为U′、 V′、W′标记，双绕组的中点用U〞、V〞、W〞标记。 （4）控制电路采用阿拉伯数字编号，一般由三位或三位以上的数字 组成。标记方法按“等电位”原则进行。在垂直绘制的电路中，标 号顺序一般由上而下编号，凡是被线圈、绕组、触点或电阻、电容 元件所隔断的线段，都应标以不同的线路标记。

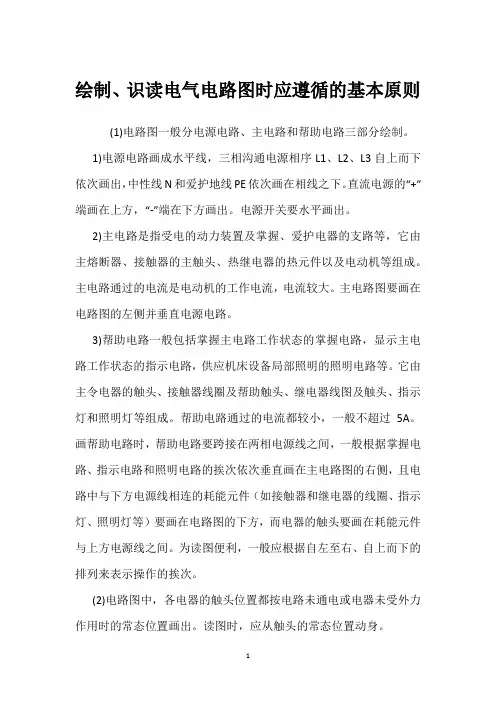

绘制、识读电气电路图时应遵循的基本原则
绘制、识读电气电路图时应遵循的基本原则(1)电路图一般分电源电路、主电路和帮助电路三部分绘制。
1)电源电路画成水平线，三相沟通电源相序L1、L2、L3自上而下依次画出，中性线N和爱护地线PE依次画在相线之下。
直流电源的“+”端画在上方，“-”端在下方画出。
电源开关要水平画出。
2)主电路是指受电的动力装置及掌握、爱护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。
主电路通过的电流是电动机的工作电流，电流较大。
主电路图要画在电路图的左侧并垂直电源电路。
3)帮助电路一般包括掌握主电路工作状态的掌握电路，显示主电路工作状态的指示电路，供应机床设备局部照明的照明电路等。
它由主令电器的触头、接触器线圈及帮助触头、继电器线图及触头、指示灯和照明灯等组成。
帮助电路通过的电流都较小，一般不超过5A。
画帮助电路时，帮助电路要跨接在两相电源线之间，一般根据掌握电路、指示电路和照明电路的挨次依次垂直画在主电路图的右侧，且电路中与下方电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上方电源线之间。
为读图便利，一般应根据自左至右、自上而下的排列来表示操作的挨次。
(2)电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。
读图时，应从触头的常态位置动身。
(3)电路图中，不画各电器元件实际的形状图，而采纳国家统一规定的电气图形符号画出。
(4)电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此必需标注相同的文字符号。
若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字以示区分，如KM1、KM2等。
(5)画电路图时，应尽可能削减线条和避开线条交叉。
对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直线电联系的交叉导线则不画小黑圆点。
电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
高中通用技术_简单电路图的识读教学课件设计
安全开关
电风扇直立时，它 闭合 电路；当电风扇翻倒时， 它 断开 电路（选填“闭合”或“断开”）。
探究二：
识读电风扇电路图，了解电风扇结构，弄明白断电原理。
（1） 识读电路图，弄明白断电原理？ （2）识读电路图找出电风扇还有哪些功能？ （3）正常通电的情况下如果电风扇扇叶不转有可能是哪些 地方出现了问题？
简单电路图的识读
学习目标：
1、认识常用电子元器件以及它们的图形符号。 2、能够识读和连接简单电路。 3、能够识读简单小电器电路图。
一、元器件、元器件符号
共同点：电路图都是由元器件符号连接而成 关 键：知道元器件符号的意义，明白代表的元器件
光敏电阻 三极管 二极管 发光二极管 电容器
二、简单电路图的识读和连接
识图一：
该电路图由哪些元器件组成？ 该电路图可以实现什么功能？ 该电路图在生活中的应用有哪些？
课本P85
二、简单电路图的识读
组成： 灯泡、电池、单刀双掷开关 功能： 电路两端可控 应用： 长廊灯、楼梯灯
主
主
电
电
路
路
正负
二、简单电路图的识读
识图二：
组成： 灯泡、电池、自动复位按钮开关（常开开关） 功能： 电路动合自动复位 应用： 电门铃二、单电路图的识读识图三：
组成： 电池、发光二极管、光敏电阻、开关 功能： 灯泡亮度光控 应用： 光控灯（光控太阳灯路灯）
探究二：
识读电风扇电路图，了解电风扇结构，弄明白断电原理。
（1） 识读电路图，弄明白断电原理？ （2）识读电路图找出电风扇还有哪些功能？ （3）正常通电的情况下如果电风扇扇叶不转有可能是哪些 地方出现了问题？
小结：
1、元器件、元器件符号 2、简单电路图的识读 3、小家电（电风扇）电路图识读
识读电路图的基本步骤
２ 看 图 纸 说 明
看 图纸说 明 ， 搞 清 楚 设 计 的 内容 和 施 工 要 求 。 就 能
了解 图纸 的大 体情 况 ， 抓住 看 图的要 点 。 图 纸 说 明 包 括
安装接 线 图 中的线号 是 电气元 件 间导线 连接 的标
记 ． 线 号相 同 的导线 原则 上都 可 以接在一 起 。 由 于 安 装 接 线 图 多 采 用 单 线 表 示 。 因此 对 导 线 的 走 向 应 加 以 辨 别 ， 还 要搞 清楚 端子 排 内外 电路 的连接 。
安 装 接 线 图 是 以 电路 为 依 据 的 ． 因 此 要 对 照 电 路 图来 看 安 装 接 线 图 。 看 安装 接线 图时 ， 同 样 是 先 看 主 电 路 图 ， 再看辅 助 电路 。 看主 电路 时 ， 从 电源引入 端 开始 ，
有差 异 ， 因此 在 实 际 读 图 时 ， 要 根 据 图 形 的 类 型 作 相 应
本 技 能 之 一 。笔 者 将 识 读 电 路 图 的基 本 步 骤 总结 如下 ， 以供 初 学 者 学 习参 考 。 １ 阅 读 设 备 说 明 书
碾 回 商 回 面 基 本 骤
（ ２ ７ ２ ６ ０ ０ ） 国 网山 东梁 山供 电公 司 李若 省
顺 序 经开关 设备 、 线路 到 负载 。看辅 助 电路 时 ， 要 从 电
助 电路 的顺 序读 图 。 看 主 电路时 ， 一般 是 由上 而下 ， 即由 电源经 开关 设
需 要 指 出 的 是 ．一 些 展 开 接 线 图 的 回路 在 分 析 其 功 能 时 ． 往 往不 一 定是 按 从左 到 右 、 从 上 到下 顺 序 动作 的 ，
汽车电路图识读方法
汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了车辆各种电气部件之间的连接关系和工作原理。
对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是非常重要的。
本文将介绍汽车电路图的基本结构和识读方法，帮助读者更好地理解和应用汽车电路图。
1. 汽车电路图的基本结构。
汽车电路图通常由电源部分、控制部分、负载部分和接地部分组成。
电源部分包括电瓶、发电机等供电设备；控制部分包括开关、继电器、传感器等控制元件；负载部分包括灯具、电机、喇叭等工作设备；接地部分则是整个电路的接地部分。
这些部分通过不同的线型和符号连接在一起，形成了一张完整的汽车电路图。
2. 汽车电路图的识读方法。
首先，要了解汽车电路图的符号含义。
汽车电路图中使用了许多不同的符号来表示电气元件和连接关系，如电源符号、接地符号、继电器符号、开关符号等。
只有了解了这些符号的含义，才能正确地识读汽车电路图。
其次，要理清电路的连接关系。
在汽车电路图中，不同的元件通过线型连接在一起，形成了不同的电路。
要根据线型的连接关系，理清各个元件之间的联系，从而理解整个电路的工作原理。
再次，要注意电路的供电和负载部分。
汽车电路图中，电源部分和负载部分是整个电路的重要组成部分，要特别关注这两部分的连接关系和工作原理，从而更好地理解汽车电路图。
最后，要结合实际情况进行识读。
汽车电路图是理论上的电路连接关系，实际情况可能会受到各种因素的影响，如老化、损坏、改装等。
在识读汽车电路图时，要结合实际情况进行分析，找出问题所在并进行相应的维修和调整。
总之，汽车电路图的识读方法需要对电路图的基本结构和符号含义有清晰的认识，要理清电路的连接关系，关注电路的供电和负载部分，并结合实际情况进行识读分析。
只有掌握了这些方法，才能更好地理解和应用汽车电路图，为汽车的维修和改装提供有力的支持。
希望本文对读者有所帮助，谢谢阅读！。
电路图怎么看
电路图怎么看电路图是指用电路元件符号表示电路连接的图。
电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。
由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。
在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。
通过调试改进、修复错误、直至成功。
采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。
看懂电路图的步骤：1、根据由大到小，由粗到细的顺序识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机）整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。
绘制方框图的过程是认识电路的实践过程，是分析研究电路的一个实践阶段，可为深入识读实用电路图奠定思想和物质基础。
电气原理图识读方法和步骤
电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。
识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。
还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。
有了这些熟悉之后，在通过二次回路看是如何实现的。
看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。
有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。
对于各类电气图的识读，通常有以下几种基本识图方法。
1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。
因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。
例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。
因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。
3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
通用技术电路图的识读
第9课时
二、电路图识读
常用家电电器原理图：
1、自动限温保温电饭煲
煮饭过程：
第9课时
二、电路图识读
常用家电电器原理图：
1、自动限温保温电饭煲
保温过程：
温度达103度，SA—1开关断开，SA－2自动接通
XP1 FU R1 HL1 B EH2 XP2
二、电路图识读
第9课时
常用家电电器原理图：（需理解）
2、家用电风扇
二、电路图识读
第9课时
常用家电电器原理图：（需理解）
3、楼梯灯线路图
部门 / 时间 / 姓名
一、常用元器件符号
第9课时
第9课时
电路图识读
识读方法：找出电路由哪些功能单元构成，并定性分析各功能单元的工作原理。（例：无线充电器）
第9课时
二、电路图识读识读方法：1、找出电路由哪些功能单元构成，并定性分析各功能单元的工作原理。
第9课时
二、电路图识读
1、找出电路由哪些功能单元构成，并定性分析各功能单元的工作原理。
识读方法：
二、电路图识读
第9课时
识读方法：
2、找出该电路的主要信号是什么，然后找出该信号的流向，一般的规范画法是输入信号在左方，输出信号在右边。（例：收音机电路）
二、电路图识读
第9课时
识读方法：
3、找出供电电路（直流电源或交流滤波电源）供电。从供电电源的开始端到给每一个单元电路是如何供电的。（LED灯）
汽车电路图的基本识读方法
汽车电路图的基本识读方法引言汽车电路图是了解和诊断汽车电气系统的重要工具。
它描述了汽车的电路连接、电器元件布局以及电流的流动方式。
对于理解汽车电气系统的工作原理，掌握基本的电路识读方法是非常重要的。
本文将介绍汽车电路图的基本识读方法，帮助读者更好地理解和分析汽车电路图。
1. 电路图的符号和标记1.1 电线和连接点在汽车电路图中，电线用实线表示，连接点用黑点表示。
连接点表示了不同电器装置之间的接线关系，通常由编号或字母标记。
通过连接点，我们可以知道电路的起点、终点以及它们之间的连线方式。
1.2 元件符号汽车电路图中使用了各种各样的元件符号，如电池、发动机、灯、开关等。
不同的元件符号代表着不同的功能。
在阅读电路图时，我们需要了解这些元件符号的含义和功能。
1.3 电路标记电路标记是指在电路图中使用的编号或字母标记，用于标识特定的元件、连接点或电路线。
电路标记可以帮助我们快速定位电路中的元件和线路，促使我们准确读取和分析电路图。
2. 电路图的基本结构2.1 电源电路电源电路是汽车电路图中最基本的部分，它描述了汽车电池和发电机向其他电器提供电力的方式。
电源电路通常由电池、发动机和发电机组成。
了解电源电路的结构和布局可以帮助我们了解电能的流动路径。
2.2 车身电路车身电路控制着汽车的灯光、喇叭、电动窗户等车身部件的工作。
通过分析车身电路，我们可以了解这些车身部件的连接方式和控制原理。
2.3 控制电路控制电路用于控制和调节汽车的操作和功能。
例如，点火系统、制动系统、空调系统等都包含控制电路。
了解控制电路的结构和功能对于汽车的维修和诊断非常重要。
3. 电路图的读取步骤3.1 确定电路图类型和区域首先，确定所要阅读的电路图类型和所要了解的电路区域。
不同的车辆系统有不同的电路图，如动力系统、照明系统、车身控制系统等。
确定所要阅读的电路图类型可以帮助我们更有针对性地阅读和分析电路图。
3.2 分析电源电路从电池或发电机开始，沿着电路的路径追踪电流的流动方向。
电气接线图怎么看-电气接线图识读方法和步骤
电气接线图怎么看?电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
怎样看电子电路图
怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。
要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。
电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。
还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。
掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。
（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。
在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。
通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。
下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。
2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。
有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。
（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。
在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。
每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。
还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
授课章节
名称
任务2：电路图识读
授课课时 2 授课形式理实一体
使用教具多媒体、桑塔纳2000整车电路图
教学目的知识目标：
1、知道整车电路图的结构；
2、能够理解整车电路图上各部分的含义；
3、掌握阅读电路图的基本原则。
技能目标：
1、通过阅读电路图，能分析电器各系统的工作过程，便于故障诊断；
2、在理解的基础上能正确拆画电路图。
情感态度目标：
1、从学生常规管理上提出要求，培养学生良好的行为习惯；
2、锻炼学生的分析能力。
3、养成学生团结协作的职业意识；
教学重点电路图各组成部分的含义教学难点电路图的识读方法
更新、补充、
删节内容
课外作业
教学后记
授课主要内容或板书设计
任务三：识读整车电路图
一、汽车整车电路图的作用
二、如何阅读电路图
1、善于化整为零
2、认真阅读图注
3、熟悉电器元件及配线
4、注意开关的作用
5、了解继电器的工作状态
三、桑塔纳2000整车电路图结构
四、汽车整车电路图例解
五、识读整车电路图
教学过程主要教学内容及步骤
复习提问5min
新课引入2min
新课讲授
讲授法
3min
10min
讲授法
前面已经学习
强调“节点法”，1、汽车电路的保护装置有哪些？
2、继电器的作用是什么？有哪几种类型的继电器？
经过前面车身电器的学习，可以看出电器的连接线路是故障诊断的关键所在。
因此，汽车电路图是汽车维修过程中一个非常重要的工具。
在维修过程中，要求首先拥有《维修手册》，其次要能正确读懂电路图。
任务三：识读整车电路图
一、汽车整车电路图的作用
电路图具有以下用途：
（1）便于详细理解表达对象的线路布置；
（2）为检测、寻找故障、排除故障提供信息（有时需借助于其他文件，如维修手册和接线图等）；
（3）为绘制接线图提供依据（有时需借助于结构图样的补充信息）；
由于电路图描述的连接关系仅仅是功能关系，而不是实际的连接导线，因此电路图不能代替敷线图。
二、如何阅读电路图
1、善于化整为零
按整车电路系统的各功能及工作原理把整车电气系统划分成若干个独立的电路系统，分别进行分析。
通常将整车电路分解成电源、起动、点火、照明、信号、仪表、警报等系统来进行分析。
这样化整体为部分，可以有重点地进行分析，并且各个单元电路又有其自身的一些特点，以其自身的特点为指导去分析电路就会减少一些盲目性。
因此，为了阅读方便，现在多数汽车的电路原理图是按各个电路系统进行绘制的。
2、认真阅读图注
在阅读局部电路图时，首先必须认真地阅读图注数量等，有利于在读图中抓住重点。
3、熟悉电器元件及配线
清楚该部分电路所包含的电器设备种类，在分析某个电路系统时，要清楚该电路中所包括的各部件的功能、作用和技术参数等。
现代汽车的线路如同人的神经一样分布在各个区域，其复杂程度与日俱增，而线路中的配线插接器、接线盒、继电器、接地点等如同神经的“节点”。
所以熟悉这些电器元件在电路图中的表示符号、位置、连接方式、内部电路，对阅读汽车电路图会有很大帮助。
因此，在
教学过程主要教学内容及步骤
注意点
15min
讲授法
举例法阅读接线图时，要正确判断接点标记、线型和色码标志。
需指出的是标记颜色的字母因母语不同而有区别，美国、日本及我国采用英文字母；德国采用德语字母；前苏联采用俄语字母。
4、注意开关的作用
开关是控制电路通断的关键。
我们通常按操纵开关的功能及不同工作状态来分析电路的工作原理。
如点火系统供电，点火开关应处于点火挡或起动挡。
在标准画法的电路图中，开关总是处于零位，即开关处于断开状态；电子开关的状态则视具体情形而定。
这里所说的电子开关主要包括晶体管及晶闸管等具有开关特性的电子元件。
在一些复杂电路控制中，一个主开关往往汇集许多导线，分析汽车电路时应注意以下几个问题。
①蓄电池(或发电机)的电流是通过什么路径到达这个开关的熔断器，这个开关是手动还是电控的。
②这个开关控制哪些用电器，每个被控电器的作用是什么。
中间是否经过其他的开关和。
③开关的许多接线柱中，哪些是直通电源的，哪些是接用电器的，接线柱旁是否有接线符号，这些符号是否常见。
④开关共有几个挡位，在每一挡中，哪些接线柱有电，哪些无电。
⑤在被控的用电器中，哪些电器应经常接通，哪些应短暂接通，哪些应先接通，哪些应后接通，哪些应当单独工作，哪些应当同时工作，哪些电器不允许同时接通。
5、了解继电器的工作状态
现代汽车电路中经常采用各种继电器对一些复杂电路进行控制。
了解继电器的工作状态，特别是一些电子继电器的工作状态，对分析电路会大有帮助。
三、桑塔纳2000整车电路图结构
图中的中央电器继电器板和保险丝座，用灰色区域标出，里面包括汽车电源，其中的四根主干线（30、15、X和31）都有其各自的含义：30#线——常火线，与蓄电池相连；15#线——点火线，受点火开关控制；X#线——大功率线或卸荷线，该线上所接的用电设备都为大功率用电设备，当汽车起动时，需要较大的电流，就把X线上的用电设备卸载掉，增大起动电流，因此也称为卸荷线；31#线——地线。
教学过程主要教学内容及步骤结合ppt分析
老师讲解结束
后，通过提问的
方式对学生的掌
握程度进行评价
四、汽车整车电路图例解
25min
讲授法
练习法
在讲解之前，先
给5分钟时间让
学生自己看，对
电路图有个基本
的了解
重点
教学过程主要教学内容及步骤
阐述电路图中各组成部分的含义
在学习过程中，不断采用提问法来让学生对所学内容进行消化
该部分多举例练习序
号
名称含义
1 三角箭头表示下接下一页电路图
2 保险丝代号
图中S5表示该保险丝位于保险丝座第5号
位，10安培。
3
继电器板上插头连接代
号
表示多针或单针插头连接和导线的位置，例
如D13表示多针插头连接，D位置触点13。
4 接线端子代号
表示电器元件上接线端子数/多针插头连接
触点号码。
5 元件代号在电路图下方可以查到元件的名称。
6 元件的符号可参见电路图符号说明。
7 内部接线（细实线）
该接线并不是作为导线设置的，而是表示元
件或导线束内部的电路。
8 指示内部接线的去向
字母表示内部接线在下一页电路图中与标
有相同字母的内部接线相连。
9 接地点的代号
在电路图下方可查到该代号接地点在汽车
上的位置。
10 线束内连接线的代号
在电路图下方可查到该不可拆式连接位于
哪个导线束内。
11 插头连接例如T8a/6表示8针a插头触点6。
12 附加保险丝符号
例如S123表示在中央电器附加继电器板上
第23号位保险丝，10安培。
13
导线的颜色和截面积（单
位：平方毫米）
例如棕/红 2.5表示该导线的颜色是以棕色
为主，红色为辅，其标称截面积为2.5mm2。
教学过程主要教学内容及步骤
学生活动，考核
学生的掌握程
度，如果效果较
差，再进行补充
和增加练习时间难点
23min
举例法
通过举例来引导学生识读整车电路图
课堂小结
5min
布置作业2min 活动1:根据上面所学，查看第8页电路图，按序号回答问题。
五、识读整车电路图
活动2:结合六要素法，查看整车电路图，分析电动后视镜的控制电路。
1、根据用电设备（电动后视镜）找到该电路图的页数。
2、在电路图上找到电动后视镜的元件代号和位置。
3、顺着用电设备的引出线顺藤摸瓜，找出电动后视镜控制电路的组成部分。
在此过程中，所有引出线必须去查找，与该电路相关的就要去看，无关的不需要去看。
4、所有的电路都要找到搭铁端。
5、查找结束后进行验证。
学生小结
老师小结：1、电路图的结构。
2、电路图中各组成部分的含义。
3、识读电路图的方法。
1、说说自己对整车电路图的理解。
2、谈谈对整车电路图的识读方法。
14 三角箭头指示元件接续上一页电路图。
15 指示导线的去向
框内的数字表示导线连接到哪个接
点编号。
16 继电器位置编号表示继电器板上的继电器位置编号。
17
继电器板上的继电器
或控制器连接代号
该代号表示继电器多针插头的各个
触点。
例如2/30表示：2=继电器板上
2号位插口的触点2；30=继电器/控制
器上的触点30。
