西气东输管道保护专项施工方案

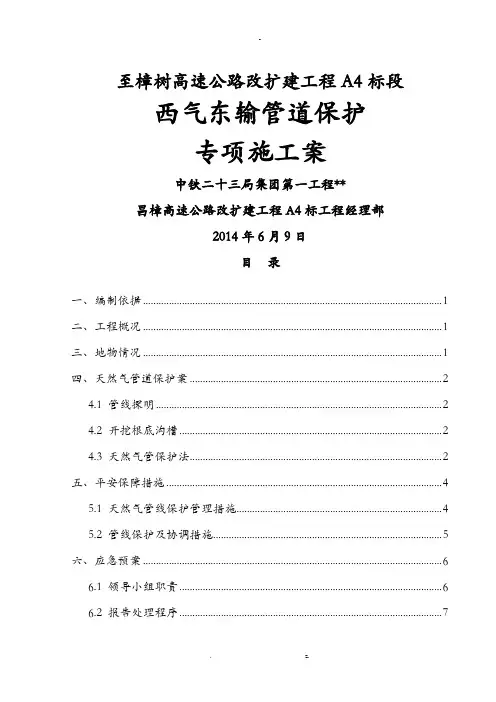

南昌至樟树高速公路改扩建工程A4标段西气东输管道保护专项施工方案中铁二十三局集团第一工程有限公司昌樟高速公路改扩建项目A4标项目经理部2014年6月9日目录一、编制依据.............................................................................................................二、工程概况.............................................................................................................三、地物情况.............................................................................................................四、天然气管道保护方案 (2)4.1 管线探明 .......................................................................................................4.2 开挖基础沟槽...............................................................................................4.3 天然气管保护方法.......................................................................................五、安全保障措施.....................................................................................................5.1 天然气管线保护管理措施..........................................................................5.2 管线保护及协调措施 ..................................................................................六、应急预案.............................................................................................................6.1 领导小组职责...............................................................................................6.2 报告处理程序...............................................................................................6.3 工具、设备、器材清单 ..............................................................................西气东输管道保护专项施工方案一、编制依据1、《樟树枢纽LK1+338西气东输管道涵洞变更设计》；2、业主、监理单位及中石油西气东输管道公司对天然气管道保护的有关要求；3、我部现场实际调研情况；4、中华人民共和国石油天然气管道保护法。

二、工程概况LK1+338盖板涵设计跨径为1-4×3m，西气东输管道（φ1.2m）从下穿越，与路线交角为90°，涵身基础为分离式基础。

三、地物情况我部路基施工范围内存在与西气东输天然气管道交叉路段，见图3-1天然气管道平西气东输天然气管道位于LK1+338处，属昌傅镇，直径D=1200mm，该管道下穿樟树枢纽LK1+338处拼宽的低填浅挖路基，管道采用顶管法穿过原昌金高速公路，拼宽部分管道采用盖板涵保护。

此处原地面标高为54.3～54.9m，改建后的设计路面标高为55.2m，该处路基施工需要先开挖再换填，施工过程中最低标高为53.6m，管道顶标高51.925m。

四、天然气管道保护方案4.1 管线探明在临时便道施工前，根据业主提供的管网图注示及中石油部门人员现场指定位置，采用人工开挖探明坑，探明天然气管位置及埋深。

4.2 开挖基础沟槽在明确天然气管走向后，沿天然气管两侧开挖涵洞基础沟槽，坡比根据地质情况进行确定，拟定土质边坡1：0.5。

开挖过程全面采用人工开挖方式，管道上方禁止采取机械开挖，全部进行人工开挖，确保天然气管道安全。

4.3 天然气管保护方法4.3.1、路基填筑地段天然气管道保护对于路基填筑施工范围内需进行开挖，在管道上方施工盖板涵，按照设计图纸放样基础边线，继续人工开挖至基底底标高，浇筑涵洞分离式混凝土基础，再支立模板浇筑墙身混凝土，之后管道上方回填细砂至盖板底，细砂应密实，最后绑扎盖板钢筋，顶层浇筑45cm厚钢筋混凝土盖板。

图4.1 填筑段天然气管道保护示意图盖板涵工程量如下表所示。

表4-2 天然气管道保护工程量（盖板涵）数量表天然气管道保护处理完成后，台背回填级配碎石，采用小型机械压实，其总重量不得大于2吨，盖板涵首尾端头采用素土回填，人工压实。

盖板涵顶0.5m范围厚度内不得采用大型机械压实。

五、安全保障措施5.1 天然气管线保护管理措施根据场地使用要求，我标与天然气管线相交位置均为施工用地。

施工区域内天然气管辖主要荷载为施工车辆和运输车碾压，容易对地下管线造成破坏，必须对施工区域内的地下管线需加以重点保护。

我项目部经理为天然气管线保护第一责任人。

工区负责人为管线保护直接负责人，监督各项保护方案的执行。

(1)坚持按照政府和中石油公司有关要求办理相关手续和对天然气管线的监护，要求天然气管线相关部门进行现场交底监护工作。

(2)施工前，根据业主和地下管线相关单位提供的天然气管线资料采用物探手段对施工范围的管线进行确认，并且开挖探坑，摸清管线的位置、深度，在施工图上明确标明。

(3)在施工范围内的天然气管线所在位置设立标识牌，沿管线走向每隔3米设立一处标识牌，标明管线名称，并按要求标出禁止开挖范围。

(4)管理人员要与现场直接操作人员交底到位，一定要将天然气管线保护的重要性贯穿到每一个现场施工人员。

并严格现场监管，如因管理不善，措施不当而造成事故的有关人员，项目部将进行严格处理，严防施工机械破坏管线造成不必要的事故。

天然气管线若受到破坏则后果不堪设想，必须确保天然气管道的安全。

涉及管线处施工时，我方将设专人针对管线安全，进行组织施工。

(5)严格执行天然气管线相关部门对临近管线施工的要求。

(6)定期召开与天然气管线相关部门的配合会，随时掌握天然气管线的情况，为施工服务。

(7)在路基填土期间进行连续沉降观测，频率为每周二次，需要时适当加密，如发现特殊情况及时停止施工，在查明原因及采取措施后才能继续施工。

(8)施工中如发现天然气管线有异常现象或管位有差异，可能对管线的安全和维修产生影响时应立即停止施工，同时与天然气管线相关部门联系，落实保护管道的措施后方可继续施工。

(9)天然气管线保护范围内施工前后拍摄影像资料。

(10)重点保护天然气管线先采用人工开挖探明坑；盖板涵施工时，严格规范施工用电，钢筋在钢筋场加工，现场绑扎连接，现场不采用电焊施工；大型施工车辆跨越天然气管线时，要进行地面硬化或铺设钢板，避免对天然气管线造成不良影响。

(11)现场施工人员及管理人员要认真学习熟悉天然气管线保护方案，服从管线产权单位人员的管理，保证燃气保护措施和应急预案可以执行到位。

5.2 管线保护及协调措施(1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料。

在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向等），做好记录。

(2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至操作工人层层安全交底，建立“保护公用事业管线责任制”，明确各级人员的责任。

(3)全部必须人工开挖，杜绝野蛮施工，采用人工挖方至天然气管进行准确标注，在采用人工挖方确保对管道的安全保护，人工开挖至管道上方时禁止采用洋镐开挖，采用平锹开挖。

(4)施工员在进场后经常教育工人，重视对地下设施的保护，发现不明的管线，不得由工人擅自处理决定，会同业主、监理单位及产权单位负责人共同确定，方能决定具体操作方案。

(5)在施工过程中，需要采取保护措施的应提前准备材料，制定周密的保护方案。

(6)对参与本工程施工的全体职工（包括外聘民工）进行保护公用事业重要性及损害公用管线危害性的宣传教育，组织职工学习管线管理部门颁布的文件，并要求职工在施工中严格遵守有关文件的规定。

(7)施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，做到防患于未然。

(8)一旦发生管线损坏事故，在24小时内上报上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，积极组织力量协助抢修工作。

(9)对人为原因造成损坏地下管线事故，要认真吸取教训，并按“三不放过”的原则上进行处理。

(10)一旦管线损坏，施工单位必须立即通知天然气管理部门抢修，同时上报监理、业主，及时组织力量抢修。

六、应急预案为切实加强对重特大天然气安全事故处置工作的领导，项目经理部成立天然气安全事故应急救援工作领导小组.。

组长：副组长：、、组员：、）、郭忠杰、刘虎、谢文谦、滕怀强6.1 领导小组职责1、组长：负责组织与指挥整个事故现场的抢救工作，向各应急小组调配应急所需的资源（人力、物力、资金）并对突发事件的应急响应工作做出决定。

2、副组长陆锡政：协助组长组织应急所需资源满足现场应急需求，与外部应急响应人员、部门、组织和机构进行联络。

3、副组长李雷鸣、唐为忠负责危险源风险评估；评估施工现场以及生产过程的危险源的风险，指导安全部门对安全措施落实和监控、减少和避免危险源的事故发生、完善危险源的风险评估资料信息、为应急响应的评估提供科学、合理、准确的依据；为应急响应提供及时的应急响应支援措施，为事故现场提供有效的技术储备、图纸。
