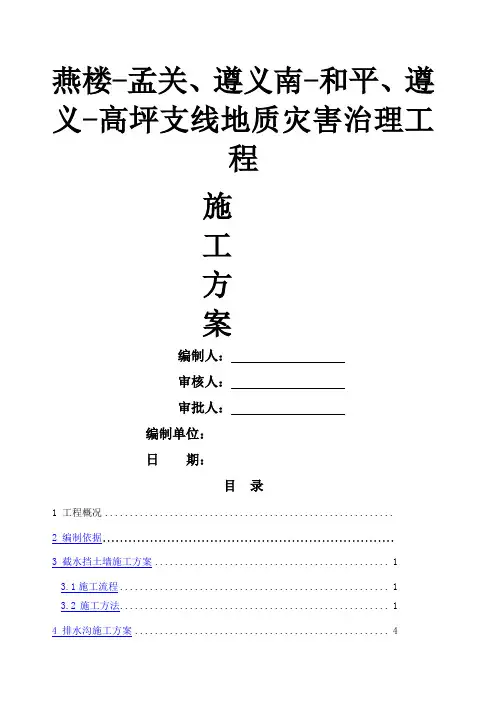

燕楼-孟关、遵义南-和平、遵义-高坪支线地质灾害

治理工程

编制人:

审核人:

审批人:

编制单位:

日期:

目录

1 工程概况 (1)

2 编制依据 (1)

3 截水挡土墙施工方案 (1)

3.1施工流程 (1)

3.2施工方法 (1)

4 排水沟施工方案 (4)

5 质量保证措施 (4)

6 HSE保证措施 (5)

7 施工人员配置及主要机械设备 (6)

7.1施工人员配置 (6)

7.2主要施工设备及手段用料 (6)

1、工程概况

2017年汛前地质灾害隐患治理:遵义至和平段,燕楼至孟关段,遵义至高坪段。共包含14个水工点,分别位于贵州省遵义市及贵州省花溪区,主要治理为截排水沟和截水墙。

2、编制依据

1、《燕楼-孟关、遵义南-和平、遵义-高坪支线地质灾害治理图设计》;

2、《建设工程工程量清单计价规范》GB50854-2013;

3、《贵州省建筑工程计价定额》(2004版)、《贵州省装饰装修工程计价定额》(2004版)、《贵州省市政工程计价定额》(2004版)及配套文件;

4、黔建建通【2016】148号文-关于营改增后计价依据调整实施意见;

5、人工费调增按黔建建通〔2014〕462号、463号文调整;

6、价格信息中有的设备、材料价格执行贵州工程造价信息2017年第4期,价格信息中没有的设备、材料按市场价计入价格信息中没有的设备、材料价格按市场价计入。

3 、截水挡土墙施工方案

为防止管沟回填土被雨水冲走,形成顺沟冲刷,通常在管沟内每隔一定距离做一道截水墙。从管底做起,并露出地表适当高度,以将坡面汇水排离管道。由于管线施工已经完成,所以仅在地面以下0.8米内设置截水墙。

3.1施工流程

截水墙施工

放线及验线→沟壁及沟底开槽及验收→截水墙施工及验收→回填→地貌恢复

挡土墙施工

放线及验线→开槽及验收→挡土墙砌筑及验收→回填→地貌恢复。

3.2 施工方法

1)施工准备

a.对施工地点地形、地貌及道路情况进行现场勘察,根据水工保护工程量大小确定施工临时占地面积大小,及时办理施工临时占地手续,进行施工场地平整及道路修整。

b.组织施工技术人员结合现场勘察情况对施工图进行审核,查找问题并做好记

录,在施工前及时解决。

c.依据设计图纸并会同现场监理现场确定水工保护起点和终点的位置。

d. 根据水工保护工程量及现场情况,配备施工机具、设备并拉运进场。现场配备柴油发电机解决施工用电,现场设置储水箱及拉水车辆解决施工用水。在多水沟渠处施工时,及时配备抽水设备进行排水作业。

e.浆砌石的砌体材料的种类、规格及强度等符合设计要求。水泥要有出厂合格证及进场检验报告,砂子、石子应有进场复检报告,并履行进场报验手续。

f.施工料场合理布置,各种材料分区堆放(码放)整齐,并用苫布或塑料布覆盖。施工用砂避免混入泥土。

g.施工前对施工人员进行技术、质量、安全和环保交底,明确各项要求。

2)测量放线

依据设计图纸并结合现场情况进行定位测量放线,报现场监理检查、确认后,方可进行基槽开挖。护岸两侧与原河岸自然衔接。截水墙的间距按照图纸要求设置。

3)基槽施工

a.截水墙挡墙、护岸等的开槽尺寸按照通用图的的相关要求执行。

b.挡墙、护岸基槽开挖时根据土质情况,确定基槽边坡放坡坡比,并注意坑壁的稳定。

c.挡墙、护岸等的基槽开挖时严格控制开挖深度,保证基础埋深符合设计要求。

d.在多水的河、沟、渠处进行基槽开挖前,采取围堰、导流、截流等措施疏导地表水,并在基底外围设置排水沟、集水坑及潜水泵等排水措施,及时排除积水。

e.槽底遇到淤泥土质时应全部清除,换填粗砂,严禁超挖。

f.基底标高不同时,基坑底面应挖成阶梯或斜坡搭接,并按先深后浅的顺序进行施工。

g.护坡施工前,回填土应夯实回填至设计坡面,回填土压实度要符合设计及规范要求。

h.基槽开挖施工完毕后,及时填写检查记录并通知设计和监理进行验槽,合格后及时进行主体施工。

4)浆砌石结构施工

a.施工准备

✧砌石石料:浆砌石的砌体材料种类、规格及强度等符合设计要求。使用

的石料容重不小于22KN/m3,最小直径不宜小于200mm的粒石或块石,且不易风化、水蚀;砌筑前清除石材表面的泥、粉及水锈;对毛石上的不规则锐角、锐边进行凿切处理。

✧砂、水泥进场后及时送经业主或监理确认的试验室进行复验,并出具砂

浆配合比报告。砌筑砂浆的标号为M7.5的水泥砂浆,1:3水泥砂浆勾缝。

✧砌体基槽底按设计要求置于稳定土层中,如基底为岩石层,可将墙身置

于岩石上,但必须将表层风化层凿除,如岩石为斜坡,须把岩石打成阶梯形确保墙基稳定;

✧浆砌石施工前、后做好疏、排水工作。

✧砌筑前对基槽进行验槽,检查地基是否符合设计要求,及时填写《地基

验槽记录》,并报现场监理确认。

b. 砌筑施工

✧石砌体的第一皮及转角、交接和洞口处,用较大的石材砌筑;第一皮石

材必须座浆且大面朝下。如基底为石质或混凝土时,其表面清洁、润湿后座浆砌筑。

✧砌体分层砌筑,砌筑时双面挂线。每3~4皮为一个分层高度,每个分

层高度找平一次。各砌层砌筑时先砌外圈定位行列,然后砌筑里层,外层与里层砌块相互搭接、交错连成整体,砌体砂浆饱满度大于80%,不能有瞎缝、空洞现象,禁止采用先堆石再灌缝的做法。层间砌石上下错缝,每2m设拉结石、丁结石且交错设置。

✧砂浆初凝后,如移动已砌筑的石块,须将原砂浆清理干净,重新铺浆砌

筑。

✧石砌体的灰缝厚度要求:砌体间灰缝厚度20~30mm,外露灰缝厚度不得

大于40mm。

✧砌筑上层石块时,应避免振动下层,严禁在已砌筑好的砌体上抛掷、滚

动、翻转和敲击石块。
