3、分项工程质量技术交底卡(GD2301003)
全套分项工程质量技术交底卡

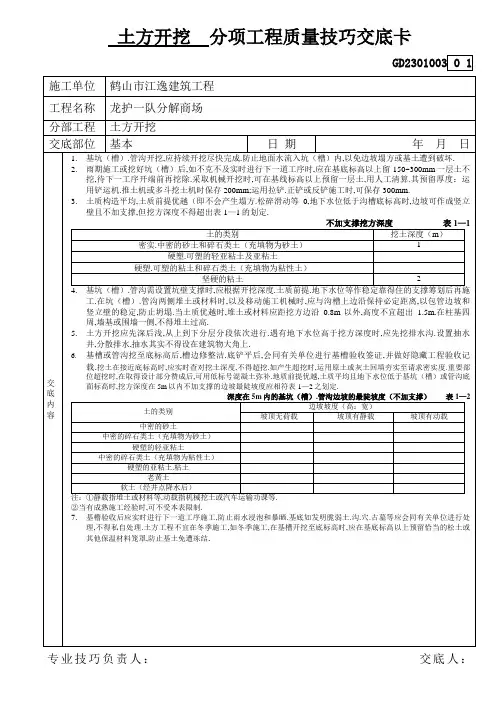

土方开挖分项工程质量技巧交底卡
钢筋焊接分项工程质量技巧交底卡
模板分项工程质量技巧交底卡
专业技巧负责人：交底人：
专业技巧负责人：交底人：接收人：
专业技巧负责人：交底人：接收人：
砖砌体分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
抹灰分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
外墙饰面分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
铝合金门窗装配分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
屋面分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
电缆敷设分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
配电箱装配分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
插座.开关分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
防雷.接地分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
电线导管敷设分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
金属线槽敷设分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：
管内穿线分项工程质量技巧交底卡
专业技巧负责人：交底人：接收人：。

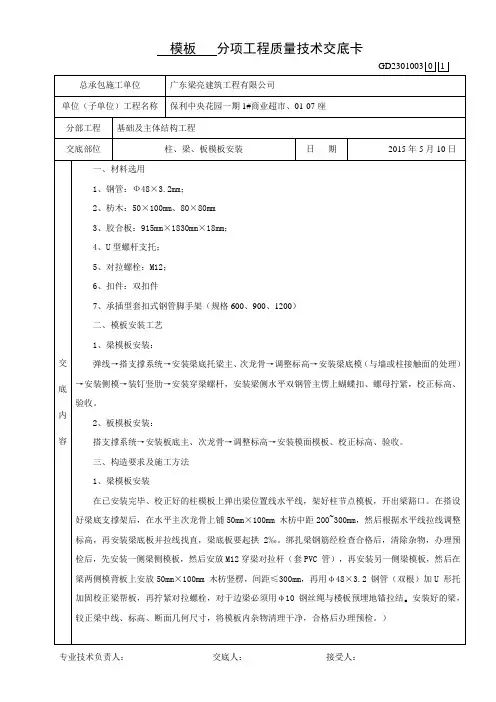

模板分项工程质量技术交底卡(GD2301003)
4
总承包施工单位
广东梁亮建筑工程有限公司
单位（子单位）工程名称
保利中央花园一期1#商业超市、01-07座
分部工程
基础及主体结构工程
交底部位
柱、梁、板模板安装
日期
2015年5月10日
交底内容
五、保利华南实业有限公司在实测实量方面对混凝土结构的质量控制要求：
检查项目
检查内容
ห้องสมุดไป่ตู้评判标准
混
凝
土
结
构
截面尺寸
[-5，8]㎜
3、模板接缝不应漏浆，在浇筑混凝土前，木模板应浇水润湿，但模板内不应有积水。
4、模板与混凝土接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂，涂刷隔离剂时，不得沾污钢筋和混凝土接槎处。
5、浇筑混凝土前，模板内的杂物应清理干净。
6、侧模拆除时的混凝土强度应能保证其表面及棱角比受损伤。
模板分项工程质量技术交底卡
GD2301003
0
1
总承包施工单位
广东梁亮建筑工程有限公司
单位（子单位）工程名称
保利中央花园一期1#商业超市、01-07座
分部工程
基础及主体结构工程
交底部位
柱、梁、板模板安装
日期
2015年5月10日
交底内容
一、材料选用
1、钢管：Ф48×3.2mm；
2、枋木：50×100mm、80×80mm
7、当梁高度≤650mm时，梁中不设对拉螺杆；650mm≤梁高度≤900mm时，梁中设一道Ф12对拉螺杆；900mm≤梁高度＜1200mm时，梁中设二道Ф12对拉螺杆；1200mm≤梁高时，梁高每增加300mm相应增加一道Ф12对拉螺杆。
三轴水泥搅拌桩后台分项工程质量技术交底卡
GD2301003□□总承包施工单位单位(子单位)工程名称分部工程地基与基础交底部位三轴水泥搅拌桩日期2014年 6月2日交底内容技术交底内容：1、作业制度1）施工作业执行文件：施工项目部下发的有效设计图纸、技术交底文件《三轴搅拌桩作业指导书》2）施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《建筑地基处理技术规范》、《建筑基坑支护技术规程》。
3）作业队制定的《三轴水泥搅拌桩作业队浆喷桩施工职责分工及岗位责任制制度》。
2、作业准备1）三轴搅拌桩水泥原材必须提前报当地建筑工程质量检测中心进行检测，检测结果合格后报监理验收同意方能开始施工。
2）开工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟习规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。
3）三轴搅拌桩机进场后必须经建筑工程质量检测中心检测合格后报监理验收，相关仪器表必须经计量检测单位检测合格后报监理验收，监理验收合格后方能施工。
3、三轴搅拌桩施工工艺流程图桩机检测水泥材料检验报监理工程师制备水泥浆试 桩移位、施工下根桩清洗管路及搅拌头重复搅拌、喷浆、提升预搅（喷）下沉搅拌桩机就位桩位放样清除地下障碍物、平整场地喷浆、搅拌、提升重复搅拌、喷浆、下沉达到龄期后检测余土处理GD2301003□□总承包施工单位单位(子单位)工程名称分部工程地基与基础交底部位三轴水泥搅拌桩日期2014年 6月2日交底内容4、施工工艺三轴搅拌桩施工前应进行成桩不小于2根工艺性试验，确定三轴搅拌桩机喷浆量、钻进速度、提升速度、搅拌次数等参数。
待工艺试验经检测满足设计和质量要求后，方能进行大面积施工。
4.1场地整平清除一切地面和地下障碍物，场地低洼处先抽水和清淤，分层务实回填粘性土，必要时可以搅拌石灰或水泥，确保桩机站位处地基稳定。
4.2桩位布置按设计图排列布置桩位，在现场用经纬仪或全站仪定出每根桩的桩位，并做好标记，每根桩位误差±5CM。
主体钢筋分项工程质量技术交底卡GD2301003
（3）垫块：用水泥砂浆预制成50毫米见方厚度等于保护层的垫块或用塑料卡。用于墙柱钢筋的垫块内要预埋20～22号火烧丝。
（4）双层钢筋楼板（现浇）应加马凳。
2．主要机具
钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝铡刀、粉笔、钢筋运输车。
3．作业条件
1）加工配制好的钢筋进场后，应检查是否有出厂证明、复试报告，并按施工平面图中指定位置，按规格、部位、编号分部加垫木堆放。
(7)板钢筋绑好不顺直、位置不准：板的主筋分布筋要用尺杆划线，从一面开始标出间距，绑扎时随时找正调直。
(8)柱、墙钢筋骨架不垂直：绑竖向受力筋时要吊正后再绑扣，凡是搭接部位要绑三个扣，以免不牢固发生变形。另外绑扣不能绑成同一方向的顺扣，层高超过4米的墙，要搭架子进行绑扎，并采取固定钢筋的措施。
(9)绑扎接头内混入对焊接头：在配制加工过程中，切断柱钢筋时要注意，端头有对焊接头时要避开搭接范围。
(4)钢模板内面涂隔离剂不要污染钢筋。
(5)安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。
7．应注意的质量问题
(1)柱筋和剪力墙筋位移：原因是振捣混凝土时碰动钢筋。应在浇筑混凝土前检查位置是否正确，宜用固定卡或临时箍筋加以固定，浇筑完混凝土修整钢筋的位置。当钢筋位置有明显位移时必须进行处理，处理方案须经设计单位同意。一般宜用以下处理方法：
1）按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于三个，绑扣要向柱内，便于箍筋向上移动，如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度角。
2）绑扎接头的搭接长度应符合设计要求，如无设计要求时应按表2－39。
分项工程质量技术交底卡(水电)
2.1.3排水栓要低于盆、槽底面2毫米。排水管口连接牢固，严密不漏、排水坡度合乎设计要求或施工规范规定。
2.1.4坐便器安装时，应对正预留排水管口，出水口与排水管衔接部可以抹油膏或桐油灰进行封堵。水箱装于坐便器上时，连接螺栓力度要适当，稍紧即可，如有摇动可在水箱与墙之间垫两处膠皮软塞挤紧。
2.2.2接地体采取搭接时。其搭接长度必须符合以下要求：①扁钢为其宽度的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接）
2.2.3人工接地体应采用圆钢、扁钢、角钢、钢管等材料，必须符合以在下要求：①圆钢直径不小于10mm；②扁钢截面不小100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。
专业技术负责人：交底人：接受人：
室内电气分项工程质量技术交底卡
GD2301003
01003
施工单位
工程名称
物流园一期工程（塑胶物流区）
分部工程
建筑电气安装工程
交底部位
时间
2004年7月10日
交
底
内
容
1.施工前准备
1.1熟悉设计图纸和图纸会审的意见，掌握施工要点。
1.2对进场材料进行清理、检验，必须符合设计要求，证件齐全。
2.1.5蹲便器要配合土建施工安装，放正位置，找准标高，用砖块垫平。在胶皮碗及冲洗四周填干砂，胶皮碗大小两头均要有喉箍箍紧，金属喉箍刷防銹漆。存水弯根据设计可用“S”型或“P”型。
2.1.7面盒安装要量好存不弯尺寸，底部离地面距离大于150毫米，下部尾管插入原预留排水管内要有3厘米，丝扣连接用聚四氟乙稀胶带作填充物。尾管与预留管口间隙用麻丝桐油灰填充保证不出现渗漏，然后固定包面罩。装冷热水管进热水管在左、冷水管在右。
分项工程质量技术交底卡文件
GD2301003□□
施工单位
工程名称
分部工程
交底部位
日期
年 月 日
交
底
内
容
搅拌要执行开盘批准的规定。
3.4.2浇筑、桩头、槽底及帮模（木模时）应先浇水润湿。承台梁浇筑混凝土时，应按顺序直接将混凝土倒入模中；如甩槎超过初凝时刻，应按施工缝要求处理。若用塔机吊斗直接卸料入模时，其吊斗出料口距操作面度以30～40㎝为宜，并不得集中一处倾倒。
2.1.8要紧机具。
2.1.8.1浇筑混凝土：应备用磅秤、混凝土搅拌机、插入式振捣器、平尖头铁锹、胶皮管、手推车、木抹子和铁盘等。
2.1.8.2绑扎钢筋：应备用钢筋钩子、扳手、小手撬棍、铡刀（切断火烧丝用）、弯钩机、木折尺以及组合钢模板等。
2.2作业条件：
2.2.1桩基施工已全部完成，并按设计要求挖土，而且办完桩基施工验收记录。
4.1.1.4焊接接头、焊接制品的机械工性能，必须符合钢筋焊接及验收的专门规定。
4.1.2差不多项目:
4.1.2.1绑扎钢筋的缺扣、松扣数量不超过绑扣总数的10%，且不应集中。
3.3.2安装钢模板：安装组合钢模板，组合钢模板由平面模板、阴、阳角模板拼成。其纵横胁拼接用的U形卡、插销等零件，要求齐全牢固，不松动、不遗漏。
3.3.3模板预检：模板安装后，应对断面尺寸、标高、对拉螺栓、连杆支撑等进行预检，均应符合设计图纸和质量标准的要求。
3.4混凝土浇筑：
3.4.1 搅拌：按配合比称出每盘水泥、砂子、石子的重量以下外加剂的用量。操作时要每车过磅，先倒石子，后倒砂子和加水搅拌。外加剂一般随水加放入。第一盘
2.2.2修整桩顶混凝土：桩顶疏松混凝土全部剔完，如桩顶低于设计标高时，须用同级混凝土接高，在达到桩强度的50%以上，再将埋和承台梁内的桩顶部分剔毛、冲净。如桩顶高于设计标高时，应预先剔凿，使桩顶伸入承台梁深度完全符合设计要求。
分项工程质量技术交底卡(土方)
3、挖土过程如发现地下电缆、永久性暗管、石基等，应停止挖土，并应立即报告现场管理人员待处理后，才能继续开挖。
4、开挖土方宜从上到下分层分段依次进行，如人工挖土，人与人之间的间距应大于2.5m。应逐层挖掘，严禁偷岩挖土。
5、挖出的土方应及时运走。如临时堆放于基上，应堆放于距离坑边1m以外，堆土高度不得高于1.5m，严禁在滑坡体上部堆土及放材料。
底
内
容
时，应指定专人看管。
11、验收合格方可进行作业，未经验收或验收不合格不准下一道工序作业。
专业技术负责人：交底人：接受人：
6、在挖土过程中要经常注意观察边坡稳定情况，如发现有裂缝时，应立即停止开挖，待采取安全措施后，方可继续进行开挖。
7、根据现场地面标高，基础底标高为-2.4m（含垫层），地梁按施工图纸要求开挖。
8、挖基坑土方时，要尽量减少对基土的破坏，如控到设计规定标高经检查符合设计要求应及时封底，如不能及时封底的，施工时应在基底保留0.1~0.2m土层不挖。待做基础时找平挖除。用抽水机抽水时，操作人员必须离开基坑。
9、如发现危险情况，所有人员和机械立即撤至安全地点，严禁冒险作业。并通知现场施工管理人员处理。
专业技术负责人：交底人：接受人：
分项工程质量技术交底卡
GD2301003□□
施工单位
广州市恒域建筑工程有限公司
工程名称
花都雅居乐雍花庭C区
分项工程
土方开挖
交底部位
H2（4-9）型别墅
日期
2004年3月1日
交
分项工程质量技术交底卡
GD2301003□□
施工单位
广州市恒域建筑工程有限公司
分项工程质量技术交底卡GD2301003讲义
GD230100302Fra bibliotek施工单位
浙江省东阳市建筑总公司
工程名称
天河工业园软件孵化中心（广州信息港项目部）
分部工程
装饰
交底部位
±0.000以上
日期
年 月 日
交底内容
一、施工准备
1）、工长与班组长，验收墙体、打凿、墙体、清理、打毛、浇水、打灰点、三天养护，确认后方可抹灰。
2）砖砌体已砌筑完毕，抹灰用的脚手架应先搭好，架子要离开墙面200mm，铺好脚手板。
内墙抹灰分项工程质量技术交底卡
GD2301003
0
2
施工单位
浙江省东阳市建筑总公司
工程名称
天河工业园软件孵化中心（广州信息港项目部）
分部工程
装饰
交底部位
±0.000以上
日期
年 月 日
交底内容
表面太光的要剔毛。表面的砂浆污垢、油漆等事先均应清除干净，并洒水湿润。混凝土墙表面要甩一层素水泥浆结合层（内掺108胶水）。
2）、工作台前应检查所用的工具和作业场所是否符合安全规定，如有不妥的地方，应采限措施。
3）室内抹灰的脚手架搭设必须牢固，桥板跨度不得大于2米，堆放材料不得过于集中，
同一跨桥上不得站立超过2人。
4）天棚抹灰搭设的满堂红脚手架、桥板铺设要平顺，步距要适合操作，不得有控头板，作业人员不得过于集中站力，材料不得集中堆放过多。
8）墙面刮平后用木板磨平后用铁板光面；再用塑料光面板或黑棉进行水平。
走直线。
四、施工工艺
基层处理→水泥浆填补缝隙→底层抹灰→中层抹灰→按设计要求材料罩面→清理表面
1）抹灰前的检查及验收工作，在取的结构验收合格后进行。
分项工程质量技术交底卡
垫木，每条桩垫木不应少于两道，上、下层的垫木位置应对应一致。
5、 严格执行安全用电操作规程，各种用电设备必须安装漏电开关,电线要架空(随时电缆除外，
施工时,电工应定期检查）.
6、 施工现场应坚实,液压桩机行走及施压时应平稳,并有专人指挥施工。
7、 操作人员必须持证并接受交底后上岗，无关人员不得进入施工现场。开夜工时,应有足够
桩作业.
专业技术负责人：
交底人：
接受人：
桩基础
工程名称:诚丰星座商业住宅停车楼工程 施工单位
分项工程安全交底卡
GD2301003错误!错误!错误! 国基建设集团有限公司
工程名称
诚丰星座商业住宅停车楼工程
分部工程
地基与基础
交底部位
桩基础
日期
2010 年 1 月 18 日
1、 施工现场设 1 名专职质安员，专职质安员应与班组质安员每天对现场安全进行检查.
灯光。
8、 吊机作业时,严格执行操作规程，并有专人指挥，不得野蛮作业，凡使用的钢丝绳和滑轮
以及吊具等，应经常检查，对不符合安全要求的，应立即更换。
交
9、 机械司机在施工操作时,必须服从指挥讯号，不得随意离开岗位，经常注意机械的运转情
底
况，发生异常立即检查处理.
内
10、 以压桩点为中心，60m 半径范围设警戒线,除施工作业人员外，闲杂人员严禁靠近。
施工单位:国基建设集团有限公司
工程名称 诚丰星座商业住宅停车楼工程
分部分项 工程
基础Leabharlann 工种1、 进入施工现场必须遵守安全操作规程和现场安全管理规定.
2、 压桩机安装地点应按施工要求进行先期处理，应平整场地，坡变不大于 3％,无积水，无地下埋藏物，
(高支模分项工程质量技术交底卡
（6）为加强门式架的整体刚度，采用φ48钢管设置纵横水平拉杆。扫地杆设在最底下支顶钢管内侧0.20m高处，每隔1.9m(在门架连接肖上约10cm)纵横各设水平拉杆，纵横水平拉杆用扣件与支顶钢管扣紧，并与夹层梁板或已浇捣结构柱紧密支撑。水平拉杆的平面位置见门架支撑平面布置图。
（二）模板拆除的一般要求
1、拆除时应严格遵守各类模板拆除作业的安全要求。
2、拆模板应经施工技术人员按试块强度检查，确认混凝土已达到拆模强度时，本工程需达到设计强度方可拆除。
3、高处、复杂结构模板的拆除，应有专人指挥和切实可靠的安全措施，并在下面标出作业区，严禁非操作人员进入作业区。操作人员应配挂好安全带，禁止站在模板的横拉杆上操作，拆下的模板应集中吊运，并多点捆牢，不准向下乱扔。
（3）截面高度＜800mm，梁侧模板竖枋间距400mm，梁底横枋间距350mm，设2条纵枋“代龙”。
（4）楼面模板采用18mm厚夹板，上层木枋间距450mm，下层木枋间距根据各框架梁实际跨度平均分布，木枋间距不大于1000mm。支顶采用门式架，排距1200mm，近梁侧的门式架支顶与梁门式架支顶间距不超过600mm。
（7）除水平拉杆外，另设剪刀撑（斜拉杆），用ф48钢管拉结，水平拉杆和剪刀撑应与钢管支顶有效连接。剪刀撑的平面设置位置见门架支撑平面布置图。
（8）本方案中门式架搭设在地下室底板上，在支模范围设四个沉降观测点、确保浇筑砼时监控模板支顶受力状况，发现异常应及时采取有效措施加固。
（9）本方案中对门式架支顶未有提及的地方，必须严格按《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000认真执行。
2、完工后，不得留下松动和悬挂的模板枋料等。拆下的模板枋料应及时运送到指定地点集中术交底卡
分项工程质量技术交底卡(基坑支护技术交底)
2、工艺流程土钉喷锚施工：按设计要求开挖工作面，修整边坡，埋设喷射混凝土厚度控制标志→喷射第一层混凝土→钻孔安设土钉、注浆，安设连接件→绑扎钢筋网，喷射第二层混凝土→养护→设置坡顶、坡面和坡脚的排水系统（三）施工要点（1）钢筋采用钢筋网Φ8@150*150。
（2）边坡支护采用喷射混凝土，锚喷网护坡厚度为120mm，分两次喷射，混凝土强度等级为C20，喷射混凝土中配钢筋网片。
喷射混凝土分二层施工，第一层厚度为40～50mm，第一层喷射混凝土施工完成后，绑扎Ф8@150×150钢筋网片后，立即再喷射第二层混凝土，厚度为60～50mm；喷射混凝土中双向钢筋网片搭接长度为300mm，水平加强筋2Ф14的搭接采用焊接，喷射砼水泥采用P.O42.5#普通硅酸盐水泥。
（3)喷射混凝土强度采用C20，水泥浆和喷射砼按规范要求做强度试验。
喷射作业应分段分片依次进行，喷头与受喷面垂直,并保持0.6～1.0m的距离,且应保持砼表面平整，无干斑或滑移流淌现象。
喷射砼终凝2h后，应喷水养护，养护时间根据气温确定，宜为3～7h。
(4)施工工艺流程锚喷支护墙是由原为土体、钢筋网、喷射混凝土组成。
锚喷支护墙施工从上而下施工。
施工步骤要点说明如下：A、路堑边坡清方刷坡和平整欠补1）边坡基本成型后，镐钎和风镐相配合，按施工图边坡坡率（1:1.26）对边坡进行修整，清理干净。
2）为确保外观质量，边坡进行了平整时，对坑凹部分用混凝土或浆砌石进行嵌补，以保证整个坡面一致。
若采用光面爆破及镐钎和风镐相配合方法施工，超挖工作量较小，现场也可采用了喷射混凝土进行修补。
3）土体坡面轻方后要及时进行喷混凝土封闭，以免岩体暴露时间过长而风化脱落，改变其原有的性能和强度。
B、安装施工缝板和泄水孔1）锚喷墙每隔15m设置一道伸缩缝，伸缩缝板采用2cm后的沥青木板，沥青木板宽度为5cm。
2）墙面板设置泄水孔，安设一根长50cm的φ50mm的透水软管，泄水孔呈梅花形布置，间距为5m，泄水孔进口处设置土工布抱设鹅卵石反滤层。
