塑料成型工艺与模具设计试题及答案总结(doc 25页)
塑料成型工艺与模具设计习题集与答案
习题三
塑料模基本结及零部件的设计
一．填空题
1．为了便于排气，一般选择分型面与熔体流动的末端相重合。
2．对于小型的塑件常采用嵌入式多型腔组合凹模，各单个凹模常采用机械加工、研磨、抛光或热处理等方法制成，然后整体嵌入模板中。
3．影响塑件尺寸公差的因素有成型零件的制造误差、成型零件的磨损、成型收缩率的
29.注射成型机合模部分的基本参数有锁模力、模具最大尺寸、顶出行程和顶出力。
30.通常注射机的实际注射量最好在注射机的最大注射量的80％以内。
31.注射机的锁模力必须大于型腔内熔体压力与塑浇注系统在上分型面上的投影面积之和的乘积。
32.设计的注射模闭合厚度应满足下列关系：H(min)≤H(m) ≤ H(max),若模具厚度小于注射机允许的模具最小厚度时，则可采用增加垫块高度或别外加垫板的方法调整，使模具闭合。
16. 导柱结构长度按照功能不同分为三段固定段、导向段、引导段。
17. 如果侧向力完全由导柱来承受，则会发生导柱卡死、损坏或开模时增加磨损。
18. 推出元件设置位置应避免损伤制品外观，或影响制品的使用性能。
19. 当推杆较细和推杆数量较多时，为了防止在推出过程中推板和推杆固定板歪斜
49.在斜导柱分型及抽芯机构中，可能会产
生干涉现象，为了避免这一现象发生，应尽
量避免推杆的位置与侧型芯在闭模状态下
在水平方向上的投影重合或推杆或推管推
出距离大于侧型芯底面。
50.斜导柱分型及抽芯机构按斜导柱大型芯设置在动、定模的位置不同有(1)斜导柱在定模，滑块在动模(2)斜导柱在动模，滑块在定模(3)斜导柱、滑块在定模(4)斜导柱、滑块在动模四种结构形式。
2.塑件内表面的脱模斜度小于外表面的脱模斜度。 （×）
(完整版)塑料成型工艺及模具设计复习题及答案
复习题一一、选择题1、以下塑料中，透光率92%优于普通硅玻璃的是（C ）A 氨基塑料 B硅酮塑料 C聚甲基丙烯甲酯 D聚碳酸酯2、以下塑料模具，具有高效、精密、可成型各种复杂制品的特点是（A ）A 注射模 B压塑模 C挤压模 D中空吹塑模3、注射机料筒温度和模具温度都是可调的，但调好后是恒定的，其温差一般在（C ）A 1℃~2℃B 2℃~3℃C 3℃~5℃D 5℃~6℃4、大型注射模的凹模，常利用（D ）A 整体结构 B整体嵌入结构 C局部镶拼结构D四壁镶拼结构5、以下注射制品加强筋的设计正确的是（A ）A B C D6、以下塑料制品的几何形状设计，从有利于成型和脱模、利于模具设计与制造的角度出发，制品的结构良好的是（ D ）A B C D7、用于连接强度要求较高的装配如：管件连接螺纹，应选用（ B ）A 60°标准螺纹B梯形螺纹 C锯齿形螺纹 D圆弧形螺纹8、电视机外壳采用的成型工艺是（A ）A 注射 B挤压 C压缩 D注射吹塑9、刚性好变形小的电器绝缘件，应使用（B ）A ABS B酚醛塑料 C聚丙烯 D聚碳酸酯10、以下塑料制品壁厚的设计良好的是（D ）A B C D二、填空题1、根据塑料的用途，塑料分为通用塑料、工程塑料和特种塑料三大类。
2、塑料注射成型工艺中保压的作用是防止熔料逆向倒流、补充收缩。
3、使注射模具浇注系统内的塑料保持熔融粘流态的方法有两种：一是隔热保温法,二是浇注系统加热法。
4、按分流道至浇口距离相等与否，其型腔和分流道排列分为平衡排列和非平衡排列。
5、尺寸小的模具型腔，主要进行强度计算，刚度再其次。
6、注射模的浇注部分是引导从注塑机喷嘴射入的熔融塑料顺利进入并充满各型腔的通道。
7、由于普通注射机仅仅在动模部分有顶出装置，注射时，人们总希望制品滞留在动模部分，这样不仅仅模具结构简单，而且取制件也方便。
8、高分子聚合物的分子结构有线性结构、支链形结构和网状体型结构。
(完整word版)塑料成型工艺与模具设计试题及答案总结
一、 填空题1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。
2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行 退火 和 调湿 处理。
3．塑料模具的组成零件按其用途可以分为 成型 零件与 结构 零件两大类。
4．在注射成型时为了便于塑件的脱模,在一般情况下，使塑件在开模时留在动模上。
5．塑料一般是由 树脂 和 添加剂 组成。
6．塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件.7．排气是塑件成型的需要，引气是塑件脱模的需要。
8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成.9．凹模其形式有整体式和组合式两种类型.10．导向机构的形式主要有导柱导向和锥面定位两种.11．树脂分为天然树脂和合成树脂。
12．注射模塑最主要的工艺条件，即“三要素”是 压力 、时间和 温度 。
二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ）A 、5003cmB 、503cm C 、50kN D 、500kN2.注射机料筒温度的分布原则是什么? ( A ）A 、前高后低B 、前后均匀C 、后端应为常温D 、前端应为常温3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A 、玻璃态B 、高弹态C 、粘流态D 、气态4．下列不属于塑料模失效形式的是( D )？A 、变形B 、断裂C 、磨损D 、冷却5．凹模是成型塑件（ A ）的成型零件？A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是（ D )？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是（ C )？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造.A、不锈钢B、整体式C、工具钢D、组合式11．以下属于天然树脂的是( A ）。
塑料成型工艺与模具设计试题及答案2
《塑料成型模具设计》课程考试试卷六、计算题（每题20分，共20分）1.如图说明凹模抽真空成型、凸模抽真空成型、吹泡抽真空成型及压缩空气成型的工艺过程。
并且分析以下成型方法的特点。
答：《塑料成型模具设计》课程考试试卷评分标准及参考答案一、选择题(每题2分，共20分)1-5：CBAAC6-10：CACAA二、填空题（每空1分，共20分）1.流动性较好、布片、长纤维2.压力机3.凹模、塑粉达到熔融、配合4.承压、上模板、加料腔5.反料槽、集中流动6.尽量短、直流道大端直径、开模后塑件滞留7.分型面、嵌件附近、气体的最终聚集8.移动、固定三、判断题（每题1分，共10分）1.（√）2.（√）3.（×）4.（√）5.（×）6.（×）7.（×）8.（× )9.（×）10.（×）四、名词解释（每题5分，共10分）1．配合环答：配合环是凸模与凹模的配合部分。
2．溢式压缩模答：在压缩过程中，加压后多余的塑料会从分型面溢出而成为飞边的压缩模具。
五、简答题（每题5分，共20分）1．压注模根据设备和操作方法分类？答：普通压力机用压注模——按模具和液压机的连接形式可以分为移动式压注模、固定式压注模专用液压机用压注模——属于固定式模具，又可以分为两种形式，上加料腔压注模和下加料腔压注模。
2．压注成型原理。
答：把预热的原料放到加料腔内，塑料经过加热塑化，在压力机柱塞的压力下经过模具的浇注系统挤入型腔，型腔内的塑料在一定压力和温度下保持一定时间充分固化，得到所需的塑件。
在挤塑的时候加料腔的底部必须留有一定厚度的塑料垫，以提供压力传递。
3. 挤出模具包括什么？用于什么成型？其作用是什么?答：挤出模具主要包括挤出机头和定型模，分别用于成型和定型。
其中挤出机头就是成型工具，它主要有以下几个作用：（1）使来自挤出机的熔料由旋转运动变为直线运动。
（2）产生必要的压力，使挤出的物料密实。

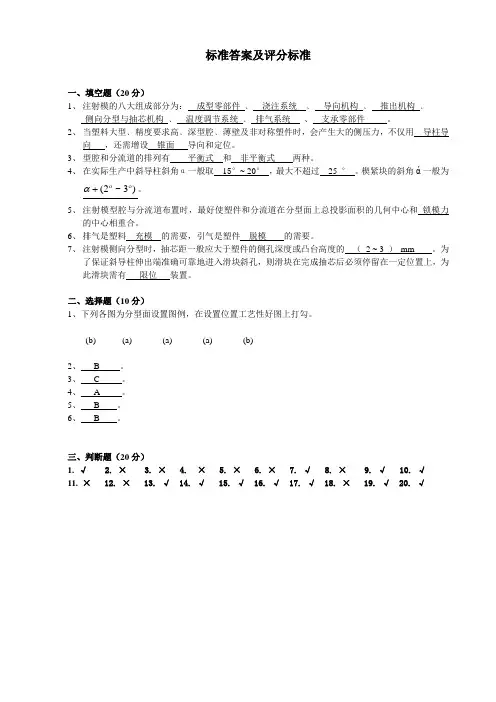

塑料成型工艺及模具设计考试参考--答案
标准答案及评分标准一、填空题（20分）1、 注射模的八大组成部分为： 成型零部件 ﹑ 浇注系统 ﹑ 导向机构 ﹑ 推出机构 ﹑ 侧向分型与抽芯机构 ﹑ 温度调节系统 ﹑ 排气系统 、 支承零部件 。
2、 当塑料大型﹑精度要求高﹑深型腔﹑薄壁及非对称塑件时，会产生大的侧压力，不仅用 导柱导向 ，还需增设 锥面 导向和定位。
3、 型腔和分流道的排列有 平衡式 和 非平衡式 两种。
4、 在实际生产中斜导柱斜角α一般取 15°~ 20° ，最大不超过 25 ° 。
楔紧块的斜角ά一般为)3~2( +α。
5、 注射模型腔与分流道布置时，最好使塑件和分流道在分型面上总投影面积的几何中心和 锁模力的中心相重合。
6、 排气是塑料 充模 的需要，引气是塑件 脱模 的需要。
7、 注射模侧向分型时，抽芯距一般应大于塑件的侧孔深度或凸台高度的 （ 2 ~ 3 ） mm 。
为了保证斜导柱伸出端准确可靠地进入滑块斜孔，则滑块在完成抽芯后必须停留在一定位置上，为此滑块需有 限位 装置。
二、选择题（10分）1、下列各图为分型面设置图例，在设置位置工艺性好图上打勾。
(b) (a) (a) (a) (b)2、 B 。
3、 C 。
4、 A 。
5、 B 。
6、 B 。
三、判断题（20分）1. √2. ×3. ×4. ×5. ×6. ×7. √8. ×9. √ 10. √ 11. × 12. × 13. √ 14. √ 15. √ 16. √ 17. √ 18. × 19. √ 20. √四、计算题（15分）1. 如图6所示为一小型PP 塑件，其基本尺寸及技术要求如图所示，塑件对模具钢的摩擦系数μ为0.3，塑件对型芯单位面积上的包紧力为10MPa ，试计算该塑件的脱模力（注意：计算塑件包络型芯面积时忽略内圆角半径的影响，计算脱模力时忽略大气压力的影响。
(完整版)塑料成型工艺及模具设计复习题及答案
复习题一一、选择题1、以下塑猜中，透光率92%优于一般硅玻璃的是（ C ）A 氨基塑料B硅酮塑料 C 聚甲基丙烯甲酯 D 聚碳酸酯2、以下塑料模具，拥有高效、精细、可成型各样复杂制品的特色是（A）A 注射模B压塑模C挤压模D中空吹塑模3、注射机料筒温度和模具温度都是可调的，但调好后是恒定的，其温差一般在（ C ）A 1 ℃~2℃B 2℃~3℃C 3 ℃~5℃D 5℃~6℃4、大型注射模的凹模，常利用（D）A 整体构造B整体嵌入构造C局部镶拼构造D四壁镶拼构造5、以下注射制品增强筋的设计正确的选项是（ A ）A B C D6、以下塑料制品的几何形状设计，从有益于成型和脱模、利于模具设计与制造的角度出发，制品的构造优秀的是（D）A B C D7、用于连结强度要求较高的装置如：管件连结螺纹，应采纳（ B ）A 60 °标准螺纹B 梯形螺纹C锯齿形螺纹D圆弧形螺纹8、电视机外壳采纳的成型工艺是（A）A注射B挤压C压缩D注射吹塑9、刚性好变形小的电器绝缘件，应使用（ B ）A ABSB 酚醛塑料C聚丙烯D聚碳酸酯10、以下塑料制品壁厚的设计优秀的是（D）A B C D二、填空题1、依据塑料的用途，塑料分为通用塑料、工程塑料和特种塑料三大类。
2、塑料注射成型工艺中保压的作用是防备熔料逆向倒流、增补缩短。
3、使注射模具浇注系统内的塑料保持熔融粘流态的方法有两种：一是隔热保温法,二是浇注系统加热法。
4、按分流道至浇口距离相等与否，其型腔和分流道摆列分为均衡摆列和非均衡摆列。
5、尺寸小的模具型腔，主要进行强度计算，刚度再其次。
6、注射模的浇注部分是指引从注塑机喷嘴射入的熔融塑料顺利进入并充满各型腔的通道。
7、因为一般注射机只是在动模部分有顶出装置，注射时，人们总希望制品滞留在动模部分，这样不只是模具构造简单，并且取制件也方便。
8、高分子聚合物的分子构造有线性构造、支链形构造和网状体型构造。
三、名词解说1、固化速度：指熔融塑料充满型腔后，分子构造从线型或支链形构造变为网状立体形三维结构即交联固化构造所需的时间。
塑料成型工艺与模具设计试题及答案
1.在注射成型中应控制合理的温度,即控制料筒、喷嘴与模具温度。
2.根据塑料的特性与使用要求,塑件需进行塑后处理,常进行退火与调湿处理。
3.塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。
4.在注射成型时为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模上。
5.塑料一般就是由树脂与添加剂组成。
6.塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件。
7.排气就是塑件成型的需要,引气就是塑件脱模的需要。
8.注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9.凹模其形式有整体式与组合式两种类型。
10.导向机构的形式主要有导柱导向与锥面定位两种。
11.树脂分为天然树脂与合成树脂。
12.注射模塑最主要的工艺条件,即“三要素”就是压力、时间与温度。
1、卧式注射机SX-Z-63/50中的50表示锁模力为( D ) D、500kN2、注射机料筒温度的分布原则就是什么？ ( A )A、前高后低3.热塑性塑料在常温下,呈坚硬固态属于( A )A、玻璃态4.下列不属于塑料模失效形式的就是( D )？ D、冷却5.凹模就是成型塑件( B )的成型零件？B、外表面6.球头铣刀主要用于加工塑料模具零件中的( D )内容？ D、轮廓7.下列不属于注射模导向机构的就是( D )？ D、推杆8.主流道一般位于模具中心位置,它与注射机的喷嘴轴心线( D )？D、重合9.下列不属于推出机构零件的就是( C )？ C、型芯10.压缩模具中凸模的结构形式多数就是( B )的,以便于加工制造。
B、整体式11.以下属于天然树脂的就是( A )A、松香12.下列不属于塑料模具结构零件的作用的就是( D )？ D、成型13.下列不属于稳定剂的就是:(D ) D、树脂14( C )的作用,除了用其顶部端面构成冷料穴的部分几何形状之外,还负责在开模时把凝料从主流道中拉出。
C、拉料杆15.多型腔模具适用于( B )生产？ B、大批量1.任何模具上都不需设有冷却或加热装置。
塑料成型工艺与模具设计期末复习题及答案
塑料成型工艺与模具设计复习题及答案（2019.06）一、判断题1.塑料成型最重要的工艺是温度、压力和时间。
（√）2. 一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
（√）3.塑料的绝缘性能优良,导热性能好。
（×）4.成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
（√）5.塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
（√）6.各种型号的注射机最大开模行程均与模具厚度无关。
（×）7.单腔的热流道常采用延伸式喷嘴。
（√）8.为了便于塑件脱模，一般情况下使塑料在开模时留在定模上。
（×）9.模具上用以取出塑件和浇注系统凝料的可分离的接触表面称为分型面。
（√）10.塑件的表面粗糙度Ra一般为0.8～0.2μm，而模具的表面粗糙度数值要比塑件低1～2级。
（√）11．浇口的位置应开设在塑件截面最厚处，以利于熔体填充及补料。
（√）12.模具在验收时，主要包括模具的性能和成型制件的质量。
（√）13.塑件设计时应尽可能避免侧向凹凸或侧孔。
（√）14.按塑化方式注射机还可分为柱塞式和螺杆式。
（√）15.锥面定位机构适用于成型精度要求高的大型、深腔、薄壁制件。
（√）16.制件在满足使用要求的前提下，尽量减小壁厚。
（√）17.制件成型后尽量不需要再进行机械加工。
（√）18. 注射模主流道一般设计成圆锥形。
（√）19.成型制件外表面零件为凹模，成型零件内表面的零件为型芯。
（√）20.推件板推出机构特点是推出力均匀、力大、运动平稳，制件表面不留推出痕迹。
（√）21.保压的目的是补缩。
（√）二、单项选择题1. 注射成型工艺适用于( C )。
C.主要成型热塑性塑料,某些热固性塑料也可用注射方法成型2. 保压补缩阶段的作用是( D )。
D.补充型腔中塑料的收缩需要3. 注射模的定模部分安装在卧式注射机的( A )上。
塑料成型工艺与模具设计习题与答案
0.按成型过程中物理状态不同分类，可分为压缩模、压注模、注射模、挤出机头；气动成型1.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来自于石油。
2.塑料一般是由树脂和添加剂组成。
3.制备合成树脂的方法有聚合反应和缩聚反应两种。
4.高聚物中大分子链的空间结构有线型、直链状线型及体型三种形式。
5.从成型工艺出发，欲获得理想的粘度，主要取决于对温度、剪切速率和压力这三个条件的合理选择和控制。
6.料流方向取决于料流进入型腔的位置，故在型腔一定时影响分子取向方向的因素是浇口位置。
7.牛顿型流体包括粘性流体、粘弹性流体和时间依赖性流体。
8.受温度的影响，低分子化合物存在三种物理状态：固态、液态、气态。
9.非结晶型聚合物在温度变化过程中出现的三种物理状态有玻璃态、高弹态、粘流态。
10.结晶聚合物只有玻璃态、粘流态两种物理状态。
11.随受力方式不同，应力有三种类型：剪切应力、拉伸应力、压缩应力。
12.分子取向会导致塑件力学性能的各向异性，顺着分子取向的方向上的机械强度总是大于其垂直方向上的机械强度。
13.内应力易导致制品开裂和翘曲、弯曲、扭曲、等变形，使不能获得合格制品14.产生内应力的—个重要因素是注射及补料时的剪切应力。
1.塑料的主要成份有树脂、填充剂、增塑剂、着色剂、润滑剂、稳定剂。
2.根据塑料成型需要，工业上用成型的塑料有粉料、粒料、溶液和分散体等物料。
3.热固性塑料的工艺性能有：收缩性、流动性、压缩率、水分与挥化物含量、固化特性。
4.热塑性塑料的工艺性能有：收缩性、塑料状态与加工性、粘度性与流动性、吸水性、结晶性、热敏性、应力开裂、熔体破裂。
5.塑料按合成树脂的分子结构及热性能可分为热塑性塑料和热固性塑料两种。
6.塑料按性能及用途可分为通用塑料、工程塑料、增强塑料。
7.塑料的使用性能包括：物理性能、化学性能、力学性能、热性能、电性能等。
8.塑料的填充剂有无机填充剂和有机填充剂，其形状有粉状．纤维状和片状等。
《塑料成型工艺与模具设计试题及答案》
塑料成型工艺与模具设计试题及答案1. 在注射成型中，合理的温度控制包括料筒、喷嘴和模具温度的控制。
2塑件需要进行塑后处理，常见的处理方式包括退火和调湿处理。
3塑料模具的组成零件可以分为成型零件和结构零件两大类，根据不同的用途进行分类。
4.在注射成型过程中，为了便于塑件的脱模，一般情况下让塑件留在动模上。
5塑料通常由树脂和添加剂组成。
6塑料注射模主要用于成型热塑性塑料件，而压缩成型主要用于成型热固性塑料件。
7排气是塑件成型的必要条件，而引气则是塑件脱模的必要条件。
8. 注射模的浇注系统包括主流道、分流道、浇口和冷料穴等组成。
9. 凹模的形式有整体式和组合式两种类型。
10. 导向机构的形式主要包括导柱导向和锥面定位两种。
11. 树脂分为天然树脂和合成树脂两种。
12. 注射模塑最主要的工艺条件是尸要素”，即压力、时间和温度。
1卧式注射机SX-Z-63/50中的50表示锁模力为SOOkN。
2. 注射机料筒温度的分布原则是前高后低。
3热塑性塑料在常温下呈坚硬固态，属于玻璃态。
4塑料模失效形式不包括冷却。
5. 凹模是成型塑件外表面的成型零件。
6球头铣刀主要用于加工塑料模具零件中的轮廓。
7. 注射模导向机构不包括推杆。
8主流道一般与注射机的喷嘴轴心线重合。
9. 推出机构零件不包括型芯。
10. 压缩模具中凸模的结构形式多数是整体式的，以便于加工制造。
11. 天然树脂包括松香。
12. 塑料模具结构零件不包括成型作用。
13. 稳定剂不包括树脂。
角，可以避免模具损坏和塑件表面不光滑的问题(3分）。
此外，圆角的设计还可以避免塑件在使用过程中刮伤人体或其他物品(1分）。
2.请简述多型腔模具的优缺点。
(10分）答：多型腔模具的优点是可以同时生产多个相同或不同的塑件，提高生产效率，降低成本(3分）；可以灵活调整模具的生产能力，适应不同的市场需求(2分）；同时还可以减少模具的占地面积和存储空间(2分）。
缺点是制造成本较高(1分）；需要更高的精度和稳定性(1分）；同时需要更多的注塑机和操作人员(1分）；还有可能出现一个腔位出现问题，影响整个生产线的正常运行(2分）。
塑料成型工艺与模具设计习题与答案
绪论1.填空2.按成型过程中物理状态不同分类，可分为压缩模、压注模、注射模、挤出机头；气动成型。
3.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来自于石油。
问答1.什么是模具？什么是塑料模具？模具具备什么特点？答：模具是指利用其本身特定形状去成型具有一定形状和尺寸的制品的工具。
塑料模具是指利用其本身特定密闭腔体去成型具有一定形状和尺寸的立体形状塑料制品的工具。
模具的特点是：（1）模具：是一种工具（2）模具与塑件：“一模一样”；（3）订货合同：单件生产（4）模具生产制件所具备的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。
2.塑料工业体系由哪两大部分组成？答：塑料工业体系由塑料生产、塑料制件生产两大部分组成。
它们分别为塑料生产即塑料原料和半成品的生产和塑料制件生产，即利用各种成型手段将塑料加工成制品。
3.塑料模塑成型及模具技术的发展动向？（1）塑料成型技术的发展塑料成型理论的进展(各种流变行为的研究)塑料成型方法的革新(针对新型塑料和具有特殊要求的塑件 )制品的精密化、微型化和超大型化（2）产品市场的发展（3）塑料模具发展趋势（大型化、高精度、多功能复合模、热流道模具）第 0 章高分子聚合物结构特点与性能填空1.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来自于石油。
2.塑料一般是由树脂和添加剂组成。
3.制备合成树脂的方法有聚合反应和缩聚反应两种。
4.高聚物中大分子链的空间结构有线型、直链状线型及体型三种形式。
5.从成型工艺出发，欲获得理想的粘度，主要取决于对温度、剪切速率和压力这三个条件的合理选择和控制。
6.料流方向取决于料流进入型腔的位置，故在型腔一定时影响分子取向方向的因素是浇口位置。
7.牛顿型流体包括粘性流体、粘弹性流体和时间依赖性流体。
8.受温度的影响，低分子化合物存在三种物理状态：固态、液态、气态。
9.非结晶型聚合物在温度变化过程中出现的三种物理状态有玻璃态、高弹态、粘流态。
塑料成型工艺与模具设计考试题目(含答案)
塑料成型工艺及模具设计学校徐州工程学院姓名刘鹏班级 10机制专2一、填空题（每空1分，共30分）1、高聚物中大分子链的空间结构有、及三种形式。
2、塑料成型时有三种应力形式、、和 .3、分型面的形状有、、、。
4、合模机构应起到以下三个方面的作用、、。
5、推出机构中设置导向装置的目的是，该导柱安装固定在上。
6、注塑成型时,一般而言,塑料为非结晶型、熔体粘度低或为中等的，模温取值；为高粘度熔体的，模温取。
7、压缩模中，溢式压缩模与其他类型压缩模在结构上的区别是，它的凸模与凹模的相对位置靠定位，这种模具不适于成型的塑料,不宜成型的制品。
8、注塑模典型浇注系统结构由、、、等组成.9、在实际生产中斜导柱的常用斜角a为,最大不超过。
10、导柱结构长度按照功能不同分为三段、、。
二、单项选择题（每小题1分，共10分)1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为（）。
A、增加螺杆转速B、降低喷嘴温度C、增加注塑压力D、降低模具温度2、下列塑件缺陷中不属于制品表面质量缺陷的是（）。
A、应力发白B、冷疤C、云纹D、缩孔3、从尽量减少散热面积考虑,热塑性塑料注射模分流道宜采用的断面形状是( ）。
A、圆形B、矩形C、梯形D、‘U’形4、塑料的加工温度区间应该为（）之间。
A、脆化温度与玻璃化温度B、玻璃化温度与粘流态温度C、粘流态温度与分解温度D、玻璃化温度与橡胶态温度5、在注射成型过程中，耗时最短的时间段是（ )。
A、注射时间B、保压时间C、冷却时间D、模塑周期6、对大型塑件尺寸精度影响最大的因素是（ ).A、成型零件制造误差B、成型零件装配误差C、成型收缩率误差D、成型零件磨损量7、模具型腔的（）不足很可能导致模具开模困难。
A、刚度B、强度C、耐磨性D、耐腐蚀性8、采用下列哪一种浇口类型时模具必须采用三板式结构（ ).A、直接浇口B、侧浇口C、轮辐浇口D、点浇口9、合模机构不具备的作用是（ )。
A、导向B、复位C、承受一定侧压力D、定位10、在推杆推出模具结构中,为了保护成型零件所采用的零件是（ ).A、导柱B、销钉C、复位杆D、拉料杆三、多项选择题(共10小题，每小题2分，共20分，每小题至少有两个正确答案，多选、漏选、错选不得分）1、高分子的制备方法主要有（）.A、加聚反应B、分解反应C、化合反应D、缩聚反应E、聚变反应2、对( ）几个条件进行调节就可以改变高聚物的粘度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江省2010年4月自考塑料成型工艺与模具设计试题课程代码：02220一、填空题(本大题共5小题，每空1分，共10分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.按塑料中合成树脂的分子结构及热性能分为______________和______________。
2.注射模塑工艺过程的确定是注射工艺规程制定的中心环节，它包括成型前的______________、注射______________、制品的后处理。
3.侧向分型和抽芯机构按其动力来源可分为______________、______________、气动和液压三大类。
4.排气是制品______________的需要，而引气则是制品______________的需要。
5.塑料的使用性能包括：物理性能、______________、______________、热性能、电性能等。
二、判断题（本大题共10小题，每小题2分，共20分）判断下列各题，正确的在题后括号内打“√”，错的打“×”。
1.加强筋的筋与筋之间的间隔距离应小于塑件壁厚。
( )2.一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
( )3.溢式压缩模适用于压制扁平及对强度和尺寸无严格要求的塑件。
( )4.用固定式压缩模压制塑件时，其推出一般由压机顶出机构来完成，压机顶出机构通过尾轴或中间接头和拉杆等零件与模具推出机构相连。
( )5.填充剂是塑料中必不可少的成分。
( )6.冷却水道与型腔表壁的距离越近冷却效率越高。
( )7.为了减少分流道对熔体流动的阻力，分流道表面必须修的光滑。
( )8.浇口的主要作用之一是防止熔体倒流，便于凝料和塑件分离。
( )9.大多数情况下利用分型面或模具零件配合间隙自然排气。
当需开设排气槽时，通常开设在分型面的凹槽一侧。
( )10.推件板推出时，由于推件板与型芯接触的部位，需要有一定的硬度和表面粗糙度要求，为防止整体淬火引起的变形，常用局部镶嵌的组合结构。
( )三、名词解释(本大题共4小题，每小题5分，共20分)1.热固性塑料2.流动性3.退火处理4.主流道四、简答题(本大题共3小题，每小题10分，共30分)1.什么是塑料模塑的工艺规程？2.浇注系统的作用是什么？注射模浇注系统由哪些部分组成？3.压缩模按零件结构不同，一般可分为哪几部分？五、综合题（本大题共20分）根据上面的塑料模具总装图所示，回答下面4个问题：1.写出零件编号为2、5、6、9、10、13、15的名称。
(7分)2.模具采用何种浇口形式？(2分)3.模具有几个分型面？(2分)4.模具有几个型腔？叙述模具工作原理。
(9分)一、填空题1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。
2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。
3．塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类。
4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。
5．塑料一般是由树脂和添加剂组成。
6．塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件。
7．排气是塑件成型的需要，引气是塑件脱模的需要。
8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9．凹模其形式有整体式和组合式两种类型。
10．导向机构的形式主要有导柱导向和锥面定位两种。
11．树脂分为天然树脂和合成树脂。
12．注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。
二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ）A、5003cm B、503cm C、50kN D、500kN2.注射机料筒温度的分布原则是什么？（ A ）A、前高后低B、前后均匀C、后端应为常温D、前端应为常温3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A、玻璃态B、高弹态C、粘流态D、气态4．下列不属于塑料模失效形式的是（ D ）？A、变形B、断裂C、磨损D、冷却5．凹模是成型塑件（ A ）的成型零件？A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是（ D ）？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是（ C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B）的，以便于加工制造。
A、不锈钢B、整体式C、工具钢D、组合式11．以下属于天然树脂的是（ A ）。
A、松香B、环氧树脂C、聚乙烯D、PVC12．下列不属于塑料模具结构零件的作用的是（ D ）？A、装配B、定位C、安装D、成型13．下列不属于稳定剂的是：（D ）A、光稳定剂B、热稳定剂C、抗氧剂D、树脂14．（）的作用，除了用其顶部端面构成冷料穴的部分几何形状之外，还负责在开模时把凝料从主流道中拉出。
（ C ）A、推杆B、冷料穴C、拉料杆D、型腔15．多型腔模具适用于（ B ）生产？A、小批量B、大批量C、高精度要求D、试制三、判断题1．任何模具上都不需设有冷却或加热装置。
（×）2．同一塑料在不同的成型条件下，其流动性是相同的。
（×）3．同一塑件的壁厚应尽量一致。
（√）4．对于吸水性强的塑料，在成型前不需要进行干燥处理。
（×）5．在注射成型中，料温高，流动性也大。
（√）6．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
（√）7．移动式模具绝对不需要具备轻型易搬的特点。
（×）8．推杆截面形状最多的是圆形，其原因是便于加工和装配。
（√)9．填充剂是塑料中必不可少的成分。
（×）10．为了保证塑件质量和胜利出模，推杆数量应越多越好。
（×）11．所有的塑料制件都可以使用强制脱模。
（×）12．注塑机锁模力不足时，容易发生制品飞边现象。
（×）13．注塑机额定注射量大于制品及流道所需塑料质量即可。
（×）14．设计加强筋时没有任何特殊要求。
（×）15．当分流道较长时，其末端也应开设冷料穴。
（√）16．浇口的截面尺寸越大越好。
（×）17．水敏性强的塑料成型前不需要干燥。
（×）18．注射成型时，为了便于塑件的脱模，在一般情况下，使塑件留在动模上。
（√) 19．注射成型工艺包括成型前的准备、注射过程和塑件的后处理。
（√)20．尺寸较大的模具一般采用4个导柱；小型模具通常用2个导柱。
（√）四、名词解释（每题3分，共9分）1、塑料答：以高分子合成树脂为基本原料，加入一定量的添加剂而组成，在一定温度下可塑制成一定结构形状，能在常温下保持其形状不变的材料。
2、塑料模具答：是指利用其本身特定密闭腔体去成型具有一定形状和尺寸的立体形状塑料制品的工具。
3、脱模机构答：模具中完成塑件推出的机构。
五、分析题（共33分）1．为什么塑件要设计成圆角的形式？（10分）答：塑件的尖角部位在成型时会产生应力集中，当受到冲击振动时易开裂（4分）；塑件设计成圆角，不仅避免产生应力集中，提高了塑件强度，还有利于塑件的充模流动（3分）；同时模具型腔对应部位亦呈圆角，这样使模具在淬火和使用时不致因应力集中而开裂，提高了模具的坚固性（3分）。
2．阅读下图，试分析分型面Ⅰ、Ⅱ、Ⅲ哪个更合理，简述其原因？（5分）答：Ⅲ分型面更合理(2分)。
原因——模具结构最简单，塑件脱模方便（2分）。
其余两个分型面，直接脱模困难；需要采用侧抽芯结构成型，模具结构复杂（1分）。
3．阅读下面压缩成型工艺示意图，简述整个压缩成型工艺过程。
（10分）1、压注前的准备——预压锭料、预热和干燥、嵌件的安放（3分）2、压注过程——加料、合模、(加热/加压）挤塑、（保温/保压）固化、（卸压）脱模3、压注后处理——模具清理、塑件后处理（2分）4．为什么模具温度及其调节具有重要性？（8分）答案：热塑性塑料与热固性塑料的区别是：1）树脂的分子结构不同热塑性塑料的分子结构是线性或支链型结构，热固性塑料的最终分子结构是体型结构（2分）；2）成型过程不同热塑性塑料的成型过程是加热塑化然后冷却成型，热固性塑料是的成型过程是加热塑化然后继续加热固化成型（2分）；3）成型过程中发生的变化不同热塑性塑料在成型过程中只发生物理变化，热固性塑料在成型过程中既有物理变化又有化学变化（2分）；4）热塑性塑料可以回收利用，热固性塑料不能回收利用。
六、读图题（共23分）1、认真阅读下列单分型面注塑模具装配图，回答问题。
（15分）1、指出件13、14的名称？（2分）13——流道板（中间板）；14——定模座板；2、件5、6的名称？（2分）5——推件板；6——型芯固定板；3、件1、3的名称？（2分）1——定距拉杆；3——限位销；5、推出机构零件5、9、10、11的名称？（4分）5——推件办；9——推板；10——推杆固定板；11——推杆6、件4、12的名称及其作用？（2分）4、12——导柱；作用：合模导向。
7、件7、8的名称？（2分）7——支承板；8——支架；8、件15的名称？（1分）15——浇口套2、认真阅读下列单分型面注塑模具装配图，回答问题。
（8分）1、件1的名称？（1分）1——螺纹型芯；2、件2的名称及其作用？（2分）2——支架；作用：调整脱模机构推件空间3、件3的名称？（1分）3——支承板；4、件4的名称？（1分）4——定距螺钉5、件5的名称？（1分）5——动模板；6、件6的名称？（1分）6——衬套；7、件7的名称？（1分）7——定模板浙江省2011年4月高等教育自学考试塑料成型工艺与模具设计试题课程代码：02220一、填空题(本大题共7小题，每空1分，共20分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.热塑性塑料在成型过程中存在______、______和______。
2.塑料改性最主要的方法有______和______两种。
3.注射成型工艺过程包括______、______和______的后处理三个阶段。
4.精密塑料制品对注射成型工艺的要求是______、______和______。
5.常见的挤出机头按机头结构形式可分为______、______、______等。
6.塑料模具中，按结构推出机构主要有______、______、______三种。
7.塑料模浇注系统由______、______、______和冷料井组成。
二、名词解释(本大题共5小题，每小题3分，共15分)1.分型面转自环球网校2.塑化压力3.吹胀比4.PC——ABS——PSF——5.锁模力三、计算题(本大题10分)如图所示，求该成型零件工作尺寸。
