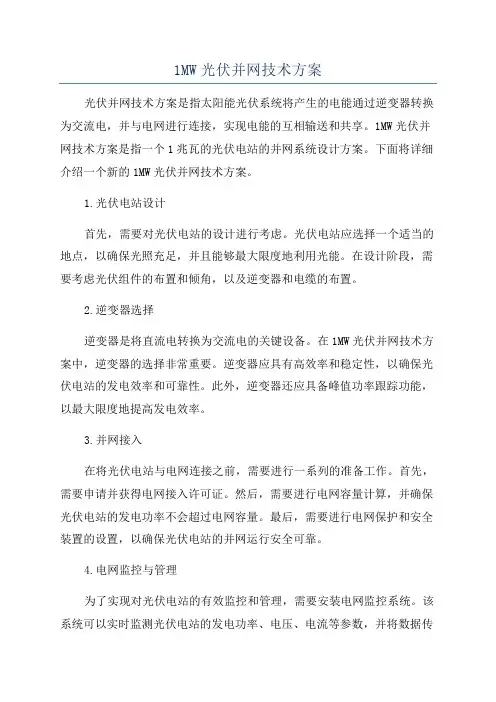

1MW光伏并网技术方案光伏并网技术方案是指太阳能光伏系统将产生的电能通过逆变器转换为交流电，并与电网进行连接，实现电能的互相输送和共享。
1MW光伏并网技术方案是指一个1兆瓦的光伏电站的并网系统设计方案。
下面将详细介绍一个新的1MW光伏并网技术方案。
1.光伏电站设计首先，需要对光伏电站的设计进行考虑。
光伏电站应选择一个适当的地点，以确保光照充足，并且能够最大限度地利用光能。
在设计阶段，需要考虑光伏组件的布置和倾角，以及逆变器和电缆的布置。
2.逆变器选择逆变器是将直流电转换为交流电的关键设备。
在1MW光伏并网技术方案中，逆变器的选择非常重要。
逆变器应具有高效率和稳定性，以确保光伏电站的发电效率和可靠性。
此外，逆变器还应具备峰值功率跟踪功能，以最大限度地提高发电效率。
3.并网接入在将光伏电站与电网连接之前，需要进行一系列的准备工作。
首先，需要申请并获得电网接入许可证。
然后，需要进行电网容量计算，并确保光伏电站的发电功率不会超过电网容量。
最后，需要进行电网保护和安全装置的设置，以确保光伏电站的并网运行安全可靠。
4.电网监控与管理为了实现对光伏电站的有效监控和管理，需要安装电网监控系统。
该系统可以实时监测光伏电站的发电功率、电压、电流等参数，并将数据传输至监控中心。
监控中心可以对光伏电站的运行情况进行实时监控，并及时发现和处理故障。
5.运维与维护光伏电站的运维和维护对于保证其长期稳定运行至关重要。
运维工作包括定期巡检、清洁光伏组件、检查电缆和连接器等。
维护工作包括逆变器的定期检修和更换、光伏组件的更换等。
此外，还需要建立完善的运维和维护记录，以便及时发现和解决问题。
综上所述，1MW光伏并网技术方案是一个复杂的系统工程，需要对光伏电站的设计、逆变器的选择、并网接入、电网监控与管理以及运维与维护等方面进行合理规划和安排。
只有通过科学的技术方案和有效的管理措施，才能实现光伏电站的高效发电和可靠运行。
1MW光伏并网技术方案(265w-36V)
阵列方式为：16 片 265Wp 电池组件串联一个电池串；6 组电池串并联接入一个光伏阵列防雷汇流箱；10 个光 伏阵列防雷汇流箱汇入一个直流防雷配电柜；每个直流防雷配电柜输入一个光伏并网逆变器；4 组光伏并网逆 变器输入 10KV 升压站最后并入电网。
4.2 太阳能电池组件
本系统选用单块为 265Wp（36V）单晶硅太阳能电池组件，其工作电压为 35V，开路电压约为 44V。 250KW 并网逆变器的直流工作电压范围为：450Vdc～820Vdc，最佳直流电压工作点为：560Vdc。 经过计算:560V/35V=16,得出：每个光伏阵列可采用 16 块电池组件串联。 每个光伏阵列的峰值工作电压：560V，开路电压：704V，满足逆变器的工作电压范围。 对于每个 250KW 并网发电单元，需要配置 960 块 265Wp 电池组件，组成 4 个光伏阵列。整个 1MWp 并网系统 需配置 3840 块 265Wp 电池组件。
3
张朝兵
2010 年 2 月 15 日
1MW 光伏并网发电系统设计方案
4.1.1 技术指标
直 流 侧 参 数 ：
交 流 侧 参 数
系 统
额定输入功率 最大直流电压 最大功率电压跟踪范围 最大直流功率 最大输入电流 输出功率 额定电网电压 允许电网电压 额定电网频率 允许电网频率 总电流波形畸变率 功率因素 最大效率 欧洲效率 防护等级 夜间自耗电 允许环境温度 冷却方式 允许相对湿度 允许最高海拔
GB/Z 19964-2005 光伏发电站接入电力系统技术规定
MW并网发电系统方案(精选、)
1MW并网发电系统方案一、项目背景根据福建省“十一五”重点节能工程行动方案规划，我省将提高太阳能光伏发电在能源结构中的比重，太阳能光伏发电能力将达5兆瓦。
近年来，我省火电适度超前发展，30万千瓦及以上火电机组总装机容量达700万千瓦，占火电装机总容量70%以上；网内火电供电煤耗从2000年的368克标准煤/千瓦时下降到2005年的350克标准煤/千瓦时。
到2010年，全省网内火电供电煤耗，下降到335克标准煤/千瓦时；电网线损从2005年的6%下降到5.5%。
优化电源结构，促进多种能源发电，引导电源结构布局更加符合我省能源发展战略目标。
大力开发可再生能源。
太阳能发电是现代半导体技术发展的一项突破，最早用于航天卫星技术领域。
日本、美国、德国等先进国家，已实施日本“新阳光计划”、美国“百万屋顶计划”大大推动了光伏技术应用的发展。
当前，世界各国都在最关注的能源问题和环境问题，对我国来说，在快速发展过程中更是不容忽视的问题。
太阳能是取之不尽的巨大能量来源，太阳能发电是最为清洁的能源形式。
支持发展太阳能光伏发电技术是我国可持续发展战略的重要组成部分。
泉州市豪华光电科技有限公司作为专业从事太阳能光伏应用的企业，有关部门的支持下，采用当前太阳能光伏并网技术应用领域中最先进的技术和产品，于2007年6月在泉州市(南安)光电信息产业园完成的太阳能光伏独立发电站的建设，该产业园的光伏展示厅日常用电均来自该发电站所发电力，成为我省光伏发电系统工程中成功的首例。
二、系统设计：1. 设置条件：福建泉州市位于东经117.5゜~119゜，北纬24.5゜~26゜，该地区太阳能资源丰富，属于我国太阳能资源三类地区，年辐射量139.5~162.7 W·h/cm2，年日照时数2200~2600h，该系统安装完成后每年可发电90万KW·H，可节约标准煤300~330吨，减排灰渣60~66吨，减排二氧化碳125~135吨，减排二氧化硫5~6吨，还能大大减少粉尘和烟尘的排放；2、系统流程图电度表网电照明并网电源光伏组件3、系统主要组成部分及报价：三、主要部件的技术参数及性能介绍A)、性能特点概述:光伏并网发电是太阳能发电走向可持续发展的必由之路，通过政府对太阳能发电收购价格的扶持，促进环保绿色电力。
1MW光伏并网技术方案
1MW光伏并网技术方案背景介绍：随着能源危机和环境污染问题的日益严重，清洁能源逐渐成为人们追求的目标。
光伏发电技术是一种通过将太阳能转化为电能的清洁能源技术，具有清洁、可再生、分布式等特点，广泛应用于建筑、交通等领域。
为了将光伏发电应用于大规模的能源供应，光伏并网技术成为必不可少的一环。
1.光伏发电系统设计1.1太阳能电池板选择为了使光伏发电系统达到较高的效率和稳定性，应选择高效的太阳能电池板。
建议选择具有较高光电转换效率和较低漏电流的单晶硅太阳能电池板。
此外，还应考虑电池板的尺寸和重量，以便于安装和维修。
1.2逆变器选择逆变器是光伏发电系统中将直流电转换为交流电的关键设备。
建议选择具有较高转换效率和较低静态损耗的逆变器。
此外，还应考虑逆变器的可靠性和安全性，以及与电网的兼容性。
1.3安全保护系统设计光伏发电系统需要具备完善的安全保护系统，以保证操作人员和设备的安全。
建议在系统中加入过电流保护装置、短路保护装置、过温保护装置等。
此外，还应选择具有防雷击、防火等功能的设备，以应对各种意外情况。
2.并网技术方案2.1并网模式选择光伏发电系统的并网模式可以选择自给自足和余电上网两种模式。
自给自足模式是指将光伏发电系统的电能全部供给建筑物内部使用，而余电上网模式是指将光伏发电系统的电能部分供给建筑物内部使用，剩余电能通过电网进行销售。
2.2阵列布局设计为了充分利用太阳能资源，应合理设计光伏发电系统的阵列布局。
可以根据建筑物的位置、朝向和周围环境等因素，选择适当的阵列布局方式，如平面阵列、立体阵列等。
2.3并网保护装置设计为了保证光伏发电系统与电网之间的安全连接，需要设计并网保护装置。
并网保护装置可以实现对电流、电压和频率等参数进行监测和保护，一旦发现异常情况，及时切断光伏发电系统与电网之间的连接。
2.4并网管理系统设计为了实现对光伏发电系统的监控和管理，应设计并网管理系统。
并网管理系统可以实时监测光伏发电系统的发电情况、运行状态和能源输出等信息，并对电网进行调整和优化。
1MW高倍聚光光伏发电并网系统的设计
Ｋ ｅ ｙ Ｌ ａ ｂ ｏ ｒ ａ ｔ ｏ ｙ ｒ ｏ ｆ Ｒ ｅ ｎ ｅ ｗ ａ ｂ ｌ ｅ Ｅ ｎ ｅ ｒ ｇ ｙ Ａ ｄ ｖ ａ ｎ ｃ ｅ ｄ Ｍ ａ ｔ ｅ ｉ ｒ ａ ｌ ｓ ｎｄ ａ Ｍａ ｎ ｕ ｆ ａ ｃ ｔ ｕ ｒ ｉ ｎ ｇ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｙ， ｇ Ｋ ｕ ｎ ｍ ｉ ｎ ｇ ６ ５ ０ ０ ９ ２ ， Ｃ ｈ ｉ ｎ ａ ）
Ｂ ｅ ｉ ｊ ｉ ｎ ｇ １ ０ ０ ８ ４， Ｃ ｈ ｉ ｎ ａ ； ２ ． Ｙ ｕ ｎ ｎ ａ ｎ Ｎ ｏ ｒ ｍａ ｌ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ， Ｓ ｏ ｌ ａ ｒ Ｅ ｎ ｅ ｒ ｙ ｇ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｅ ｄ ｕ ｃ ａ ｔ ｉ ｏ ｎ Ｍｉ ｎ ｉ ｓ ｔ ｒ ｙ
第３ １ 卷， 总第 １ ８ ２期 ２ ０ １ ３ 年１ １ 月， 第６ 期
《节 能 技 术 》
Ｅ ＮＥＲＧ Ｙ Ｃ ＯＮＳ Ｅ ＲＶＡ Ｔ Ｉ ＯＮ Ｔ Ｅ Ｃ ＨＮＯ Ｌ ＯＧ Ｙ
Ｖｏ １ ． ３１， Ｓ ｕ ｍ． Ｎｏ ．１ ８ ２
Ｎｏ ｖ ｅ ｍｂ ｅ ｒ ． ２ ０ １ ３， Ｎｏ ． ６
Ｄｅ ｓ ｉ ｇ ｎ ｏ ｆ １ ＭＷ Ｈ ＣＰＶ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ ｉ ｔ ｙ Ｇｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ｇｒ ｉ ｄ Ｃｏ ｎｎ ｅ ｃ ｔ ｅ ｄ Ｓｙ ｓ ｔ ｅ ｍ
Ｆ Ｅ Ｎ Ｇ Ｑ ｉ ａ ｎ ， Ｘ Ｉ Ａ Ｏ Ｘ ｉ ａ ｎ ｇ— ｊ ｉ ａ ｎ ｇ ， Ｔ Ｕ Ｊ ｉ ｅ —ｌ ｅ ｉ ， Ｓ Ｈ Ｉ Ｈ ｕ ｉ —ｗ ｅ ｉ （ １ ． Ｙ ｕ ｎ ｎ ａ ｎ Ｐ ｏ ｗ ｅ ｒ Ｇ ｒ ｉ ｄ Ｃ ｏ ｒ ｐ ｏ ｒ ａ ｔ ｉ ｏ ｎ ， Ｂ ｅ ｉ ｊ ｉ ｎ ｇ Ｅ ｎ ｅ ｒ ｇ ｙ Ｎ ｅ ｗ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｙ ｇ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎ ｄ Ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ Ｃ ｅ ｎ ｔ ｅ ｒ的设计
1MW光伏并网技术方案
1MW光伏并网技术方案随着全球对清洁能源需求的不断增长，光伏发电作为一种可持续发展的能源，受到了广泛关注。
对于大规模光伏发电项目来说，光伏并网技术方案的选择至关重要。
本文将介绍一种1MW光伏并网技术方案。
首先是光伏阵列设计。
1MW光伏并网系统中通常包括数百个光伏组件，这些组件被分布在一个或多个光伏阵列中。
光伏阵列的设计应该考虑到光照条件、土地可利用率等因素。
为了最大限度地提高光伏发电效率，可以采用最大功率点跟踪（MPPT）技术，通过控制单个光伏组件或光伏阵列的工作状态，以获得最大功率输出。
其次是逆变器选择。
逆变器是将直流光伏电能转换为交流电能的装置。
对于1MW光伏并网系统来说，可以选择中央式逆变器或者字符串逆变器。
中央式逆变器适用于光伏阵列规模较大的情况，而字符串逆变器适用于光伏阵列规模较小的情况。
逆变器的选择应该考虑效率、可靠性和维护成本等因素。
再次是并网模式。
光伏并网系统可以选择并网发电模式或者离网发电模式。
在并网发电模式下，光伏发电系统将多余的电能输入电网，以供其他用户使用。
在离网发电模式下，光伏发电系统可以使用储能设备储存多余的电能，以满足自身的用电需求。
对于1MW光伏并网系统来说，一般会选择并网发电模式。
最后是电网接入。
光伏并网系统需要与电网进行接入，以便将电能输入电网或从电网获取电能。
为了确保电网的稳定性和安全性，光伏并网系统需要符合电网的电压、频率、功率因数等要求。
在接入电网时，需要进行电网并联保护、过电压保护、过电流保护等措施，以保护光伏并网系统和电网本身的安全。
综上所述，1MW光伏并网技术方案需要考虑光伏阵列设计、逆变器选择、并网模式、电网接入等多个方面。
通过合理设计和选择合适的设备，可以实现高效、稳定、可靠的光伏发电并网系统。
1MWp光伏并网发电系统技术方案
设备配置清单
序号 1 2 3 4 7
设备名称 光伏阵列汇流箱
直流配电柜 光伏并网逆变器
交流配电柜 环境检测仪
8
数据采集器
9
监控 装置
工控机 液晶显示器 监控软件
型号规格
PVS-16M
PMD-D500K
SG250K3
PMD-A1000K
Suninfo EM Suninfo Logger ARK-3360L
电池串列1高压熔丝电池串列2电池串列3电池串列4电池串列5电池串列6电池串列7电池串列8电池串列9电池串列10电池串列11电池串列12电池串列1电池串列2电池串列3电池串列4电池串列5电池串列6电池串列7电池串列8电池串列9电池串列10电池串列11电池串列12监控单元直流口1rs485b2a2通讯接口2rs485电池串列13电池串列14电池串列15电池串列16电池串列13电池串列14电池串列15电池串列161143直流配电柜直流配电柜的性能特点如下
电流进行监视，对外提供 RS485 通讯接口，支持标准 Modbus RTU 协议，通信协 议对用户开放，方便系统集成； 6) 光伏阵列汇流箱的电气原理框图如下图所示：
电池串列1（+） 电池串列2（+） 电池串列3（+） 电池串列4（+） 电池串列5（+） 电池串列6（+） 电池串列7（+） 电池串列8（+） 电池串列9（+） 电池串列10（+） 电池串列11（+） 电池串列12（+） 电池串列13（+） 电池串列14（+） 电池串列15（+） 电池串列16（+）
输入的最大电流为 15A； 3) 每路电池串列配有光伏专用高压直流熔丝进行保护，其耐压值为 DC1000V； 4) 直流输出母线的正极对地、负极对地、正负极之间配有光伏专用高压防雷器，直
1MW光伏并网电站典型技术方案
1MW典型电站设计说明并网光伏发电主要由太阳能电池阵列、并网逆变器、输配电系统和远程监测系统组成，包括太阳能电池组件、直流电缆及汇流箱、并网逆变器、交流配电、升压设备等，其中，太阳能阵列到并网逆变器的电气部分成为光伏发电系统。
1、设备选型1.1 光伏组件选型及安装容量目前常用的太阳能电池有：单晶硅、多晶硅太阳能电池；非晶硅薄膜太阳能电池；数倍聚光太阳能电池等，从技术经济比较结果来看：晶体硅太阳能电池组件技术成熟，且产品性能稳定，使用寿命长。
商业用化使用的太阳能电池组件中，单晶硅组件转换效率最高，多晶硅其次，但两者相差不大。
晶体硅电池组件故障率极低，运行维护最为简单。
在开阔场地上使用晶体硅光伏组件安装简单方便，布置紧凑，可节约场地。
尽管非晶硅薄膜电池在价格、弱光响应，高温性能等方面具有一定的优势，但是使用寿命期较短，只有10-15年。
因此本工程拟选用晶体硅太阳能电池。
在单晶硅电池和多晶电池选择上：由于多晶硅电池组件的价格要比单晶硅低，从控制工程造价的方面考虑，本工程选用性价比较高的多晶硅电池组件，这也与国外的太阳能光伏电池使用情况的发展趋势相符合。
本工程采用的多晶硅太阳能电池组件的详细技术参数见表1-1表1-1 太阳能电池组件技术参数表1MW并网电站串并方案见下表表1-2 1MW并网电站串并表1.2. 并网逆变器选型并网逆变器是并网光伏电站中的核心设备，它的可靠性、高性能和安全性会影响整个光伏系统。
对于大型光伏并网逆变器的选型，应注意以下几个方面的指标比较：光伏并网必须对电网和太阳能电池输出情况进行实时监测，对周围环境做出准确判断，完成相应的动作，如对电网的投、切控制，系统的启动、运行、休眠、停止、故障的状态检测，以确保系统安全、可靠的工作。
由于太阳能电池的输出曲线是非线性的，受环境影响很大，为确保系统能最大输出电能，需采用最大功率跟踪控制技术，通过自寻优方法使系统跟踪并稳定运行在太阳能光伏系统的最大输出功率点，从而提高太阳能输出电能利用率。
光伏电站1MW并网电站方案
1MW太阳能光伏电站（并网）方案设计1、总体设计思想1MWp的太阳能光伏并网发电系统，采用分块发电、集中并网方案。
将系统分成4个250KWp的光伏并网发电部分。
太阳电池阵列发电经光伏方阵防雷汇流箱汇流后，经过逆变器再将4个模块汇流至低压交流配电柜，经过0.4KV/10KV变压配电装置并入电网，最终实现将整个光伏并网系统接入10KV电网。
2、光伏电站设计2.1太阳能光伏组件选型采用XSH100(82.35V,1.21A)太阳能电池组件。
2.2太阳能光伏组件串并联方案250KW并网逆变器的最大功率电压跟踪范围围为：450Vdc～820Vdc，最大直流电压工作点为：820Vdc。
太阳能光伏组件单列串联组件数量（此处取最佳工作电压650Vdc）Ns=650/82.35=8（块）单列串联功率P=8×100Wp=800Wp；单台250KW逆变器需要配置太阳能电池组件串联的数量Np=250000÷800=313列，所以1MW P太阳能光伏电伏阵列单元设计为1252列支路并联，共计10016块太阳能电池组件，实际功率达到1002KWp。
2.3太阳能光伏方阵直流防雷汇流箱设计2.3.1一级汇流箱按照每16个太阳电池串列单元需要配置1台光伏方阵防雷汇流箱，250KW并网逆变器需配置20（313/16=20）个汇流箱，本工程1MWp光伏并网发电系统共需配置80台一级光伏方阵防雷汇流箱。
2.3.2直流防雷配电柜每台直流配电柜按照250KWp的直流配电单元进行设计，1MWp光伏并网单元需要4台直流配电柜。
每个直流配电单元可接入20路光伏方阵防雷汇流箱。
2.3.2.1汇流箱至直流配电柜之意图2.4太阳能光伏并网逆变器的选择此太阳能光伏并网发电系统设计为1MWp的光伏并网发电系统，系统分为4个250KW的单元，每个单元需要1台功率为250KW的逆变器，整个系统配置4台此种型号的光伏并网逆变器，组成1MWp并网发电系统。
1MW屋顶光伏并网发电技术方案
屋顶光伏并网发电系统技术方案北京东润环能科技股份有限公司2016年05月目录一、概述 (1)1.1项目介绍 (1)1.2项目系统设备材料 (3)二、总体方案设计 (4)2.1光伏系统项目介绍 (4)2.2系统选型设计 (4)2.3并网系统原理框图 (5)2.4主要设备选型说明 (6)三、光伏系统发电评估 (10)四、系统安装及施工组织 (12)4.1 光伏阵列的布置和安装 (12)4.2 系统接线 (12)4.3土建 (12)4.4电气设计 (15)4.5 接入电力系统方案 (15)4.6电缆敷设及防火 (16)五. 光伏项目效益分析 (17)5.1项目环境效益 (17)5.2节能减排分析 (17)5.3经济性分析 (19)一、概述1.1项目介绍项目情况： 1MW屋顶光伏并网发电本项目单位为河南郑州某屋顶。
本项目太阳能电池组件安装在主楼屋顶上，不单独占用建筑区域的宝贵土地资源，是安装于建筑之上的屋顶并网光伏发电(BAPV：Building Attached Photovoltaic)系统。
光伏发电系统将太阳能资源通过太阳能电池组件转换成直流电能，再通过并网逆变器将符合电能质量的交流电给负载提供电能。
太阳能电池组件与建筑结合的光伏发电是近十几年发展起来的在城市中推广应用太阳能发电的一个主要方向。
技术成熟，成功运营项目较多。
城市建筑物屋顶能为光伏系统提供足够的面积，不需要另外占用宝贵的土地资源。
预选的屋顶位于郑州，郑州市属北温带大陆性季风气候，冷暖适中、四季分明，春季干旱少雨，夏季炎热多雨，秋季晴朗日照长，冬季寒冷少雪。
郑州市冬季最长，夏季次之，春季较短。
年平均气温在14~14.3℃之间。
郑州年平均降雨量640.9毫米，无霜期220天，全年日照时间约2400小时。
项目地地约处东经113.62°，北纬34.78°，郑州市太阳能辐射量年均总太阳能辐射量约为4798.6MJ／m2（水平条件下），年均日照时数为近1332.9h。
安阳市1MW太阳能并网光伏电站示范项目方案设计[1]
![安阳市1MW太阳能并网光伏电站示范项目方案设计[1]](https://img.taocdn.com/s3/m/bc7a1bceda38376baf1fae18.png)
新闻热线：（010）68635203E-mail ：cjb3297@一、项目背景目前，太阳能的利用主要分为几个方面：家庭用小型太阳能电站、大型并网电站、建筑一体化光伏玻璃幕墙、太阳能路灯、风光互补路灯、风光互补供电系统等。
大规模并网发电是光伏发电应用的重要分支，也是光伏发电进入电力规模应用的必然趋势。
大规模并网光伏电站的作用类似于大型风电厂，但其电能质量、稳定性和规律性都优于风力发电。
河南省地处中原，太阳能资源丰富，适宜于大型太阳能并网电站项目的建设，本项目拟在河南省安阳市荒漠化地区建设光伏并网电站以实现太阳能光电资源的充分利用。
本项目为华中地区首个兆瓦级太阳能并网发电项目。
电站的实施对河南省光伏发电技术的发展具有重要的意义。
由于太阳能光伏发电属于能量密度低、不稳定的能源，发电量受天气气候影响较大，并网发电后会对电网供电稳定性造成一定影响，甚至波及整个大电网的稳定安全运行。
通过此平台可以进行太阳能光伏组件的定制、并网逆变器的研制、分布式电源并网技术的研究、光伏发电系统的环保效益和社会效益等课题的研究，对拓展太阳能资源综合开发利用，提高河南省太阳能光伏产业的技术水平，为太阳能技术在河南的发展应用起到积极良好的示范作用。
此外，该并网电站项目的实施，可以带动相关上、下游产业迅猛发展并促进地方相关产业的兴起并将进一步推动河南省太阳能光伏产业链的形成和发展。
二、环境及设计原则安阳地处东经113°37'~114°58'、北纬35°12'~36°22'之间，邻近北回归线，年平均气温12.7~13.7℃。
极端最高气温40.8℃，极端最低气温-17.4℃。
属暖温带半湿润大陆性季风气候，年平均气温13.5℃，年降水总量541.5mm ，年日照2030.6小时，平均无霜期201天，历年最热月（7月）平均温度27℃，最冷月（1月）平均温度-2℃。
全年主导风向及频率：南风14％，北风13％，静25％。
1MW太阳能光伏并网发电系统技术方案
1MW光伏并网发电系统设计方案介绍合肥阳光电源有限公司2009.8说明对于MW级的大型太阳能光伏并网电站，一般可分为太阳能电池组件、逆变控制设备和电网接入装置三大部分。
其中：逆变控制设备主要包括光伏阵列防雷汇流箱（以下简称“汇流箱”）、直流防雷配电柜、并网逆变器和并网监控装置等设备。
系统设计时，需考虑以下几个问题：✧太阳能电池组件的选型、固定方式和安装角度的设计；✧太阳能电池组件的串并联数量设计；✧光伏阵列的防雷接地设计✧光伏阵列的直流汇流设计；✧并网逆变器的选型、组合设计；✧系统电网接入站的设计，包括升压变、开关柜、计量、监控等设计；✧并网发电系统的监控及通讯设计；✧系统所需的电缆选型、敷设等设计；✧系统的土建基础、设备房的设计。
针对MW级太阳能光伏并网发电系统，需要设计内容很多，本方案简单介绍了系统的设计方案、原理框图及系统的主要设备构成，重点介绍了逆变控制设备的相关资料，以供用户参考。
本方案以180Wp晶体硅太阳能电池组件为例，推荐配置SG250K3并网逆变器进行设计，接入10KV电网实现上网发电功能。
当然，系统也可采用其他规格的太阳能电池组件和并网逆变器，具体的设计方案需要根据系统的实际需要进行优化。
一、总体设计方案1.1方案介绍本系统采用分块发电、集中并网的方式进行设计，1MW光伏组件可分成4个250KW的光伏阵列，通过直流汇流装置分别接至4台SG250K3并网逆变器，经1套0.4/10KV(2000KVA)升压装置接入10KV电网，实现并网发电。
1.2系统原理框图并网逆变器1 SDCG-300K 直流防雷配电柜SPVCB-6汇流箱0.4KV低压开关柜环境监测仪RS4851.7MW太阳能并网设备房SPVCB-6汇流箱SG250K310KV高压开关柜0.4/10KV(2000KVA)升压变压器并网监控装置电力系统监控装置10KV接入SPVCB-6汇流箱SPVCB-6汇流箱 SDCG-300K 直流防雷配电柜 SDCG-300K 直流防雷配电柜SPVCB-6汇流箱SPVCB-6汇流箱SG250K3并网逆变器2SG250K3并网逆变器717串80组17串80组17串80组二、 系统构成介绍 2.1光伏组件目前，光伏电站大多采用单晶硅、多晶硅和非晶硅电池组件，本系统以180Wp 多晶硅光伏组件为例进行设计。
1MW光伏并网技术设计方案
1MW光伏并网发电系统技术方案.WORD完美格式.目录一、总体设计方案 (2)二、系统组成 (3)三、相关规范和标准 (3)四、设计过程 (4)4.1并网逆变器 (4)4.1.1性能特点简介 (4)4.1.2电路结构 (5)4.1.3 技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (17)4.2太阳能电池组件 (17)4.3光伏阵列防雷汇流箱 (18)4.4直流防雷配电柜 (19)4.5系统接入电网设计 (20)4.6系统监控装置 (24)4.7环境监测仪 (27)4.8系统防雷接地装置 (28)五、系统主要设备配置清单 (29)六、系统原理框图 (30)七、参考案例 (31)一、总体设计方案针对1MWp勺太阳能光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成10个100KW勺并网发电单元，每个100KW勺并网发电单元都接入10KV 升压站的0.4KV低压配电柜，经过0.4KV/10KV(1250KVA)变压器升压装置，最终实现整个并网发电系统并入10KV中压交流电网。
系统的电池组件选用180Wp(35V单晶硅太阳能电池组件，其工作电压为35V,开路电压约为45V。
经过计算，每个光伏阵列按照16块电池组件串联进行设计，100KW勺并网单元需配置10个光伏阵列，560块电池组件，其功率为100.8KWp则整个1MW并网发电系统需配置5600块180Wp电池组件，实际功率约为1.008MWp为了减少光伏阵列到逆变器之间的连接线及方便日后维护，建议在室外配置光伏阵列防雷汇流箱，该汇流箱可直接安装在电池支架上，每个汇流箱可接入6路光伏阵列，每100KW并网单元配置6台汇流箱，整个1MW并网系统需配置60台光伏阵列防雷汇流箱。
为了将每个100KW并网单元的6台光伏阵列防雷汇流箱的直流输出汇流后再接入SG100K3逆变器，系统需要配置4台直流防雷配电柜，每个配电柜按照3个100KW茸流配电单元进行设计，分成3路直流输出分别接至3台SG100K3逆变器。
1MW光伏并网系统设计及配置
1MW光伏并网系统设计及配置一、主要设备选型1、太阳能光伏组件选型单晶太阳能光伏组件,共4256块，实际装机容量本方案推荐采用235WP1.00016MW。
235Wp组件开路电压为45V左右，工作电压为35V.2、并网逆变器选型本方案采用4台250KW并网逆变器,共1MW。
250KW并网逆变器主要参数如下：二、设计过程1、光伏阵列设计光伏阵列分4个主方阵,每个主方阵容量250.04KW，共1064块组件。
14块为一个子串列，共76串。
一个主方阵太阳电池组件布置为19个2＊28子阵列,2＊28子阵列布置图如下图所示：2、直流配电设计每台直流配电柜按250KW直流配电单元设计,则1MW系统需要配置4台直流配电柜。
每台配电柜可接入5台直流汇流箱（16路汇流箱)，共需配置20台直流汇流箱。
3、交流防雷配电柜设计按照4个250KWp的并网单元配置1台交流防雷配电柜进行设计，即每台交流配电柜可接入4台250KW逆变器的交流防雷配电及计量装置，系统共需配置1台交流防雷配电柜.每台逆变器的交流输出接入交流配电柜，经交流断路器接入升压变压器的0。
4KV侧,并配有逆变器的发电计量表。
每台交流配电柜装有交流电网电压表和输出电流表，可以直观地显示电网侧电压及发电电流。
4、交流升压变压设计并网逆变器输出为三相0.4KV电压，考虑到当地电网情况,需要采用10KV 电压并网。
由于低压侧电流大，考虑线路的综合排布，选用1台额定容量1500KVA 升压变压器升压。
5、系统组成方案原理框图其中：41其中：41高压电网三、系统配置。
1MW容量屋顶分布式光伏电站方案
1MW容量屋顶分布式光伏电站方案随着能源需求的不断增长，传统的能源供应方式已经无法满足人们对能源的需求。
因此，可再生能源逐渐成为了人们关注的焦点。
光伏能作为一种清洁、可再生的能源方式，在能源领域具有巨大的发展潜力。
而分布式光伏电站作为一种新型的光伏发电方式，能够更好地利用屋顶空间，为居民供应可再生能源。
本文将运用1MW容量屋顶分布式光伏电站方案为例，详细介绍其实施步骤和优势。
首先，1MW容量屋顶分布式光伏电站方案需要找到合适的屋顶空间作为发电场地。
一般而言，屋顶面积足够大、无遮挡物和阴影的房屋是最佳选择。
同时，建筑的屋顶结构也需要满足一定的要求，能够承受光伏组件的重量和风荷载等。
其次，选择合适的光伏组件和逆变器。
光伏组件是对光能进行转换的关键设备，质量和效率直接影响发电效果。
逆变器则是将直流电转换为交流电的设备。
在选择光伏组件和逆变器时，需要考虑其质量、效率、可靠性以及与系统其他组件的兼容性。
然后，进行电站工程的设计和施工。
设计阶段需要根据光照情况、电网接入条件、电站容量等因素，制定合理的电站设计方案。
施工阶段则包括组件安装、电缆布线、接地等工作，确保系统安全可靠，符合相关标准和规范。
接下来，进行电站的并网操作。
首先需要申请电网连接许可，然后进行电网接入检查和试运行。
电站正式投入运行后，每日的发电量和电网之间的交互信息都将被监测和记录，以供后续分析和管理。
最后，对电站进行运维和管理。
电站的正常运行需要定期的维护和保养。
主要包括光伏组件的清洁、电缆的检修以及设备的巡检等。
同时，对电站的发电数据进行监测和分析，及时发现问题并进行处理，以确保电站的正常发电运行。
首先，分布式光伏电站可以更好地利用屋顶空间，避免了土地资源的浪费。
居民的屋顶实际上可以成为一个小型的光伏电站，为家庭和社区提供清洁能源。
其次，分布式光伏电站具有灵活性和可扩展性。
可以根据需要逐步增加光伏组件的数量，从而提高发电容量。
而传统的大型光伏电站则需要大面积土地，一次性投资较高，不易调整和扩展。
1MW并网电站技术方案
1MWp光伏并网系统 技术方案合肥阳光电源有限公司目 录一、1MWW光伏并网发电系统总体设计方案 (3)1.1系统组成 (3)1.2相关规范和标准 (3)1.3总体设计方案一 (4)1.3.1方案一简介 (4)1.3.2光伏阵列汇流箱的设计（PVS-16M） (5)1.3.3直流防雷配电柜的设计（PMD-D250K） (6)1.3.4并网逆变器的设计（SG250K3） (7)1.4总体设计方案二 (10)1.4.1方案二简介 (10)1.4.2光伏阵列汇流箱的设计（PVS-16M） (12)1.4.3直流防雷配电柜的设计（PMD-D500K） (13)1.4.4 并网逆变器的设计（SG500KTL） (14)1.5并网系统的监控通讯方式 (17)1.6接入电网方案 (20)1.7接地及防雷 (22)1.8设备配置清单 (23)二、合肥阳光并网逆变器在国内光伏建筑一体化的应用案例（部分） (24)2.1上海临港新城MW级光伏电站 (24)2.2上海世博会园区中国馆、主题馆及其他场馆MW级光伏并网发电系统 (25)2.3中节能杭州节能环保产业园光伏并网发电项目一期2MW屋顶光伏电站 (26)2.4上海太阳能工程中心MW级光伏电站 (27)2.5合肥阳光电源厂房500KW光伏并网电站 (28)2.6奥运鸟巢105K W光伏并网电站 (29)一、1MWW光伏并网发电系统总体设计方案1.1系统组成光伏并网发电系统主要组成如下：（1） 光伏电池组件及其支架；（2） 光伏阵列防雷汇流箱；（3） 直流防雷配电柜；（4） 光伏并网逆变器；（5） 系统的通讯监控装置；（6） 系统的防雷及接地装置；（7） 土建、配电房等基础设施；（8） 系统的连接电缆及防护材料。
1.2相关规范和标准光伏并网逆变系统的制造、试验和验收可参考如下标准：GB/T 191 包装储运图示标志GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）GB/Z 19964-2005 光伏发电站接入电力系统技术规定GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验A：低温试验方法GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验B：高温试验方法GB/T 2423.9-2001 电工电子产品基本环境试验规程 试验Cb：设备用恒定湿热试验方法 GB 4208 外壳防护等级（IP代码）（equ IEC 60529:1998）GB 3859.2-1993 半导体变流器 应用导则GB/T 14549-1993 电能质量 公用电网谐波GB/T 15543-1995 电能质量 三相电压允许不平衡度1.3总体设计方案一1.3.1方案一简介此光伏并网发电系统将采用分布式并网的设计方案，将1MW系统分成4个250kW的并网发电单元，通过4台SG25OK3（250kW）并网逆变器接入0.4kV交流电网，实现并网发电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1MWp光伏并网发电系统技术方案目录一、总体设计方案 (1)二、系统组成 (2)三、相关规范和标准 (3)四、设计过程 (3)C+2225656F0困20555504B偋(395019A4D驍E3860896D0雐 (3)4.1并网逆变器 (3)4.1.1性能特点简介 (4)4.1.2电路结构 (4)20108 4E8C 二N|30209 7601 瘁d22703 58AF 墯k21810 5532 唲 (5)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (8)4.2太阳能电池组件 (8)4.3光伏阵列防雷汇流箱 (9)4.4直流防雷配电柜 (9)4.5系统接入电网设计 (10)4.6系统监控装置 (13)4.7环境监测仪 (15)4.8系统防雷接地装置 (15)五、系统主要设备配置清单 (16)六、系统原理框图 (17)七、参考案例 (17)二、系统组成 (2)三、相关规范和标准 (3)四、设计过程 (3)4.1并网逆变器 (3)4.1.1性能特点简介 (4)4.1.2电路结构 (4)4.1.3技术指标 (5)4.1.4 LCD液晶显示及菜单简介 (6)4.1.5并网逆变器图片 (8)4.2太阳能电池组件 (8)4.3光伏阵列防雷汇流箱 (9)4.4直流防雷配电柜 (9)4.5系统接入电网设计 (10)4.6系统监控装置 (13)4.7环境监测仪 (15)4.8系统防雷接地装置 (15)36375 8E17 踗P29400 72D8 狘/34589 871D 蜝IJ五、系统主要设备配置清单 (16)六、系统原理框图 (17)七、参考案例 (17)一、总体设计方案针对1MWp的太阳能光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，将系统分成10个100KW的并网发电单元，每个100KW的并网发电单元都接入10KV升压站的0.4KV低压配电柜，经过0.4KV/10KV(1250KVA)变压器升压装置，最终实现整个并网发电系统并入10KV中压交流电网。
系统的电池组件选用180Wp(35V)单晶硅太阳能电池组件，其工作电压为35V，开路电压约为45V。
经过计算，每个光伏阵列按照16块电池组件串联进行设计，100KW的并网单元需配置10个光伏阵列，560块电池组件,其功率为100.8KWp。
则整个1MWp并网发电系统需配置5600块180Wp 电池组件，实际功率约为1.008MWp。
为了减少光伏阵列到逆变器之间的连接线及方便日后维护，建议在室外配置光伏阵列防雷汇流箱，该汇流箱可直接安装在电池支架上，每个汇流箱可接入6路光伏阵列，每100KW并网单元配置6台汇流箱，整个1MWp并网系统需配置60台光伏阵列防雷汇流箱。
为了将每个100KW并网单元的6台光伏阵列防雷汇流箱的直流输出汇流后再接入SG100K3逆变器，系统需要配置4台直流防雷配电柜，每个配电柜按照3个100KW直流配电单元进行设计，分成3路直流输出分别接至3台SG100K3逆变器。
整个并网发电系统按照10个100KW的并网发电单元进行设计，每个发电单元配置1台SG100K3逆变器，整个1MWp系统需配置10台SG100K3逆变器。
每台逆变器的交流输出(AC380/220V,50Hz)分别接入10KV升压站的0.4KV三相交流低压配电柜。
本系统需配置1套10KV升压站，包含10kV主变(0.4/10KV, 1250KVA)、10kV 开关柜、0.4KV 开关柜以及直流电源、二次控制柜等装置，柜与柜之间通过铜排或电缆连接。
其中，0.4KV开关柜应配置10路三相交流低压输出接口(AC380/220V,50Hz)，通过电缆分别接至10台SG100K3逆变器的交流输出端，从而实现整个并网系统并入10KV中压交流电网。
综上所述，本系统主要由太阳能电池组件、光伏阵列防雷汇流箱、直流防雷配电柜、光伏并网逆变器和10KV升压站所组成。
另外，系统应配置1套监控装置，用来监测系统的运行状态和工作参数。
二、系统组成太阳能光伏并网发电系统主要组成如下：（1）太阳能电池组件及其支架；（2）光伏阵列防雷汇流箱；（3）直流防雷配电柜；（4）光伏并网逆变器（带工频隔离变压器）；（5） 10KV升压站；（6） G25828 64E4 擤37353 91E9 釩 29847 7497 璗 v（7）（8）系统的通讯监控装置；（9）系统的防雷及接地装置；（10）土建、配电房等基础设施；（11）系统的连接电缆及防护材料；三、相关规范和标准本并网逆变系统的制造、试验和验收可参考如下标准：GB/T 191 包装储运图示标志GB/T 19939-2005 光伏系统并网技术要求GB/T 20046-2006 光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）GB/Z 19964-2005 光伏发电站接入电力系统技术规定GB/T 2423.1-2001 电工电子产品基本环境试验规程试验A：低温试验方法GB/T 2423.2-2001 电工电子产品基本环境试验规程试验B：高温试验方法GB/T 2423.9-2001 电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB 4208 外壳防护等级（IP代码）（equ IEC 60529:1998）GB 3859.2-1993 半导体变流器应用导则GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-1995 电能质量三相电压允许不平衡度四、设计过程c+22256 56F0 困20555 504B 偋(39501 9A4D 驍E38608 96D0 雐4.1并网逆变器此次光伏并网发电系统设计为10个100KW并网发电单元，每个100KW并网发电单元配置1台型号为SG100K3并网逆变器，整个系统配置10台SG100K3并网逆变器，组成1MWp并网发电系统。
4.1.1性能特点简介SG100K3并网逆变器采用美国TI公司专用DSP控制芯片，主电路采用日本最先进的智能功率IPM模块组装，运用电流控制型PWM有源逆变技术和优质进口高效隔离变压器，可靠性高，保护功能齐全，且具有电网侧高功率因数正弦波电流、无谐波污染供电等特点。
该并网逆变器的主要性能特点如下：（1）采用美国TI公司DSP芯片进行控制；（2）采用日本三菱公司第五代智能功率模块（IPM）；（3）太阳电池组件最大功率点跟踪技术(MPPT)；（4） 50Hz工频隔离变压器，实现光伏阵列和电网之间的相互隔离；（5）具有直流输入手动分断开关，交流电网手动分断开关，紧急停机操作开关；（6）具有先进的孤岛效应检测方案及具有完善的监控功能；（7）具有过载、短路、电网异常等故障保护及告警功能；（8）宽直流输入电压范围(450V～880V)，整机效率高达95%；（9）人性化的LCD液晶界面，中英文菜单，通过按键操作，液晶显示屏可显示实时各项运行数据、实时故障数据、历史故障数据、总发电量数据和历史发电量数据。
（10）可提供包括RS485或Ethernet（以太网）远程通讯接口。
其中RS485遵循Modbus通讯协议；Ethernet（以太网）接口支持TCP/IP协议，支持动态(DHCP)或静态获取IP 地址；（11）逆变器具有CE认证资质部门出具的CE安全证书。
4.1.2电路结构SG100K3并网逆变器主电路的拓扑结构如上图所示，并网逆变电源通过三相半桥变换器，将光伏阵列的直流电压变换为高频的三相斩波电压，并通过滤波器滤波变成正弦波电压接着通过三相变压器隔离升压后并入电网发电。
为了使光伏阵列以最大功率发电，在直流侧加入了先进的MPPT算法。
20108 4E8C 二N|30209 7601 瘁d22703 58AF 墯k21810 5532 唲4.1.3技术指标4.1.4 LCD液晶显示及菜单简介SG100K3光伏并网逆变电源智能化程度高，每天自动启停工作，无需人为控制。
在逆变电源的最上端有3个主要状态显示LED灯，LCD面板上有5个LED灯和6个按键（如下图所示），通过这些指示灯和按键可知道逆变电源的工作状态并对逆变器进行控制。
逆变电源采用LCD液晶显示（如下图所示），为了更好进行人机界面交互操作，面板上设置了6个按键，5个运行指示灯。
（1）按键操作介绍按键的功能，如下表所示：注：按任一键，液晶的背光灯亮持续2分钟。
（2）LED指示灯说明在LCD面板的上方有POWER,RUN,FAULT 3个状态指示灯，在下方有1个STOP紧急停机按钮，3个指示灯的含义与LCD面板上的指示灯含义相同，STOP为紧急停机按钮，当用户需要紧急停机时按下此按钮，效果如同在LCD操作下关机，系统自动停机，此时STOP灯亮。
（3）液晶显示界面介绍●液晶控制板上电后显示界面✧说明：显示产品公司名称、产品名称。
●主界面✧说明：显示当前的直流输入电流和电压、三相交流输出电流和电压、交流输出功率、运行状态、当前运行时间。
●主菜单界面✧说明：为了了解并网逆变电源的详细信息以及对其进行控制和运行参数设置，特设计此菜单。
其包括：参数信息、故障信息、启停控制、参数设置。
通过▼键进行选择。
●23149 5A6D 婭E21725 54DD 哝:21363 5373 即^27614 6BDE 毞G●●运行信息子界面✧说明：在主菜单界面中当箭头指向“参数信息”并按ENTER键后，可得到详细的参数信息。
其包括：输出功率、交流电压、交流电流、电网频率、阵列电压、阵列电流、机内温度和较少二氧化碳排放量等信息。
✧运行信息还包括日输出功率曲线图：直坐标是当天的时间，纵坐标是输出功率占总功率100KW的百分比。
✧日发电量柱状图: 直坐标是当天的时间，纵坐标是输出能量占总100KWH的百分比。
●故障信息子界面✧说明：在主菜单界面中当箭头指向“故障信息”并按ENTER键后，可进入此界面。
其包括：当前故障信息和历史故障信息。
有如下的故障：直流过压、直流欠压、直流过流、交流过压、交流欠压、交流过流、频率异常、孤岛效应、温度异常、DSP异常、接地异常、模块异常、通讯异常。
✧系统保留最近的20条故障的名称和时间。
●启停控制子界面✧说明：在主菜单界面中当箭头指向“启停控制”并按ENTER键后，可进入此界面。
其包括：开机和关机控制。
通过ENTER键进行开关机。
●参数密码确认界面✧说明：为防止非用户对并网逆变器的参数进行修改，参数设置需通过密码认证。
默认的密码为：1111。
●参数设置调整界面✧说明：在参数设置密码确认屏中输入正确密码后并按ENTER键即可进入此界面。
其包括：语言设置、时钟调整、发电量补偿、恢复出厂值。
●语言设置界面✧说明：通过此界面设置可以进行中英文和西班牙文的切换显示。
