PCB测试工艺及技术方法详解模板
PCB电路板测试检验及规范分析

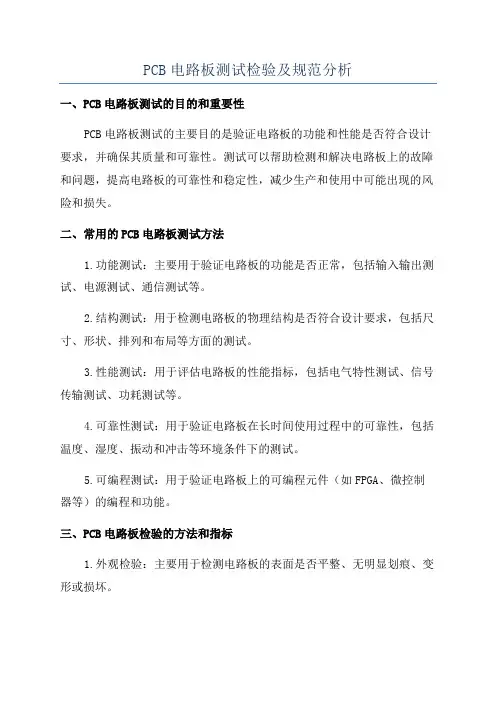

PCB电路板测试检验及规范分析一、PCB电路板测试的目的和重要性PCB电路板测试的主要目的是验证电路板的功能和性能是否符合设计要求，并确保其质量和可靠性。
测试可以帮助检测和解决电路板上的故障和问题，提高电路板的可靠性和稳定性，减少生产和使用中可能出现的风险和损失。
二、常用的PCB电路板测试方法1.功能测试：主要用于验证电路板的功能是否正常，包括输入输出测试、电源测试、通信测试等。
2.结构测试：用于检测电路板的物理结构是否符合设计要求，包括尺寸、形状、排列和布局等方面的测试。
3.性能测试：用于评估电路板的性能指标，包括电气特性测试、信号传输测试、功耗测试等。
4.可靠性测试：用于验证电路板在长时间使用过程中的可靠性，包括温度、湿度、振动和冲击等环境条件下的测试。
5.可编程测试：用于验证电路板上的可编程元件（如FPGA、微控制器等）的编程和功能。
三、PCB电路板检验的方法和指标1.外观检验：主要用于检测电路板的表面是否平整、无明显划痕、变形或损坏。
2.尺寸测量：用于验证电路板的尺寸和孔径是否符合设计要求，并通过光学测量或机械测量手段进行。
3.焊点质量检查：用于验证电路板上的焊点是否牢固、无焊接缺陷和冷焊等问题。
4.电气连通性测试：用于验证电路板上的导线、电阻、电容等电气元件的连通性和正常工作。
五、常用的PCB电路板质量控制标准1.IPC-A600H：电路板的外观和细节质量标准，包括外观缺陷、焊接缺陷和尺寸要求等。
2.IPC-6012D：刚性印制板的质量标准，包括材料、尺寸、硬度、结构、电气性能等方面的要求。
3.IPC-6013C:有机衬底印制电路板的质量标准，包括材料、尺寸、结构、可靠性等方面的要求。
4.IPC-2221B:印制板设计的通用规范，包括电气、机械、材料和可靠性等方面的要求和指导。
5.JEDEC标准：半导体器件和集成电路的质量控制标准，包括ESD测试、温度循环测试等。
总结：PCB电路板的测试、检验及规范分析对于确保电路板的质量和性能至关重要。
PCB可焊性测试方法介绍
PCB可焊性测试方法介绍PCB可焊性试验方法介绍目录一、PCB可焊性测试方法简介二、PCB可焊性无铅焊接工艺测试C1方法介绍三、崇达和中京对PCB可焊性的测试方法四、小结焊接是利用熔融的填充金属（焊锡焊料）使结合处表面润湿并分别在两种金属之间形成冶金的键合，使元器件与PCB板连接起来的工艺。
可焊性是指焊料对基体金属的可钎焊性，即焊料对基体金属的润湿性能的好坏。
PCB板的可焊性有两种衡量方式，一是指PCB在组装中焊接的难易程度，它可以用设备在组装中出现虚焊、假焊的概率来衡量其优劣，二是作为PCB生产商为了判断和保证产品焊接性能，根据IPC 印制板可焊性测试标准《J-STD-003B》要求，采用模拟焊接的方式。
《J-STD-003B》描述了评定表面导体（及连接盘）、和镀覆孔可焊性所采用的测试方法。
具有外观验收标准的测试方法。
下面将重点介绍模拟焊接的测试方法。
《J-STD-003B》规定：适用锡铅焊接工艺的测试方法有:测试A、测试B、测试C、测试D和测试E；适用无铅焊接工艺的测试方法有:测试A1、测试B1、测试C1、测试D1和测试E1。
测试方法A和A1 、B和B1 、C和C1 、D和D1 、E和E1除了含铅和无铅的不同，其它的测试条件及方法是一样的。
测试A1 –边缘浸焊测试（仅用于表面导体和焊盘）测试B1 –摆动浸焊测试（适用于镀覆孔、表面导体、连接盘、焊接起始面）测试C1 –浮焊测试（适用于镀覆孔、表面导体、连接盘、焊接起始面）测试D1 –波峰焊测试（适用于镀覆孔、表面导体、连接盘、焊接起始面）测试E1 –表面贴装模拟测试（适用于表面导体和连接盘）因我司采用无铅工艺、测试A1和测试C1被作为无铅焊接工艺评定可焊性的默认测试方法，且测试C1是目前PCB供应商常用的，下面将具体介绍测试方法C1。
图1 边缘浸焊可焊性测试图示图2 摆动浸焊测试图示2.1 可焊性测试的条件要求2.1.1焊料无铅测试焊料成分应当为符合J -STD -006要求的Sn96.5Ag3.0Cu0.5 （SAC305），用户和供应商可协商使用其它无铅焊料合金。
PCB板的测试方法
PCB板的测试方法PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。
印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。
由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印制板在未来电子设备的发展工程中，仍然保持着强大的生命力。
综述国内外对未来印制板生产制造技术发展动向的论述基本是一致的，即向高密度，高精度，细孔径，细导线，细间距，高可靠，多层化，高速传输，轻量，薄型方向发展，在生产上同时向提高生产率，降低成本，减少污染，适应多品种、小批量生产方向发展。
印制电路的技术发展水平，一般以印制板上的线宽，孔径，板厚/孔径比值为代表. 改革开放以来，中国由于在劳动力资源、市场、投资等方面的优惠政策，吸引了欧美制造业的大规模转移，大量的电子产品及制造商将工厂设立在中国，并由此带动了包括PCB 在内的相关产业的发展。
据中国CPCA统计，2006 年我国PCB 实际产量达到1.30 亿平方米，产值达到121 亿美元，占全球PCB 总产值的24.90%，超过日本成为世界第一。
2000 年至2006 年中国PCB 市场年均增长率达20%，远超过全球平均水平。
2008 年全球金融危机给PCB 产业造成了巨大冲击，但没有给中国PCB 产业造成灾难性打击，在国家经济政策刺激下2010 年中国的PCB 产业出现了全面复苏，2010 年中国PCB 产值高达199.71 亿美元。
Prismark 预测2010-2015 年间中国将保持8.10%的复合年均增长率，高于全球5.40%的平均增长率。
PCB制程测试项目及方法课件
• 目的：
•
确保化铜A 、B液添加比例相等，避免药水添
加不平衡而失调，导致背光异常
• 测试方法：
•
① 取500mL容量的两量杯，分别将A 、B液两
输液管同时放入烧杯内
•
②打开自动添加控制器并计时，待运行10sec后，
关闭添加器
•
③观察两容量是否相等
PPT文档演模板
.7
(4)蚀铜速率测试
------ 电镀
平放于两热压轮之间 • ②热压轮压力调节归于零点 • ③用均等力度抽取三张纸条(观察其效
果)
PPT文档演模板
•23
(2)干膜附着力
------D/F
• 目的：
• 检测干膜与铜面的附着性
• 测试方法： • ①被压好干膜之板，静墨15min • ②用3M胶带拉板面(观察有无脱落)
PPT文档演模板
•24
PPT文档演模板
.3
(3) 孔壁粗糙度检测
-------NC
• 目的：
•
检测钻头高速运转下，致使树脂纤维受热冲
击过大而所造成的粗糙度大小
• 测试方法：
•
金像显微镜
• 管控范围：
•
多层板粗糙度≦ 800u”
•
双面板粗糙度≦ 1200u”
PPT文档演模板
.4
(1)铜厚测试
------- 电镀
• 目的：
•
检验基铜箔或制程孔、面铜的厚度
值鉴定
• 测试方法：
• 孔、面铜测厚仪
PPT文档演模板
.5
(2) PTH背光测试
------电镀
• 目的：
•
检验PTH化学铜沉积的厚度
• 测试方法：
PCB测试介绍范文
PCB测试介绍范文PCB测试是指对印刷电路板（PCB）进行检测和验证的过程。
作为电子设备中关键的组成部分，PCB的可靠性和性能是保证整个电子产品的功能和质量的重要因素之一、PCB测试旨在检测和排除潜在的问题和缺陷，以确保PCB在正常工作条件下的稳定性和可靠性。
首先，视觉检查是最简单和最常见的PCB测试方法之一、通过目视检查PCB上的组件和连接，可以发现一些常见的问题，如焊接缺陷、元器件损坏等。
视觉检查通常是在制造过程的各个阶段进行的，以确保产品在下一阶段继续进行。
其次，功能测试是通过将电子设备连接到测试设备进行测试来验证PCB的电气和功能的测试方法。
这可以通过连接测试仪器和设备（如万用表、示波器、信号发生器等）来完成。
功能测试可以检测和验证PCB上的电路连接和元器件的正确性，以确保电子产品的正常工作。
第三，可靠性测试是为了评估PCB在长期使用和极端环境条件下的性能和可靠性。
可靠性测试可以通过模拟PCB在高温、低温、湿度、振动等条件下的工作环境，以模拟实际使用环境，并观察PCB的性能和可靠性。
这些测试有助于识别潜在的问题和短板，并采取相应的措施来增加PCB的可靠性和寿命。
此外，电流测试和电气参数测试也是常见的PCB测试方法。
电流测试用于测量和评估PCB上不同电路和组件的电流特性和功耗。
电气参数测试用于测量和验证电压、电流、电阻和电容等电气性能指标。
最后，PCB测试还可能涉及到PCB的尺寸和外观的检查，以确保PCB 符合规定的尺寸和外观要求。
在PCB测试过程中，通常会使用一些专门的测试设备和工具来完成。
例如，测试仪器、测试探针、夹具和测试软件等。
这些设备和工具有助于提高测试的准确性和效率，并帮助识别和排除问题。
在总结上述内容后，下面将介绍一些PCB测试的优势和重要性。
首先，PCB测试可以确保电子产品的质量和性能。
通过检测和排除可能存在的问题和缺陷，可以提高PCB的可靠性和稳定性，减少故障率，从而提高整个电子产品的性能。
电路板测试方案

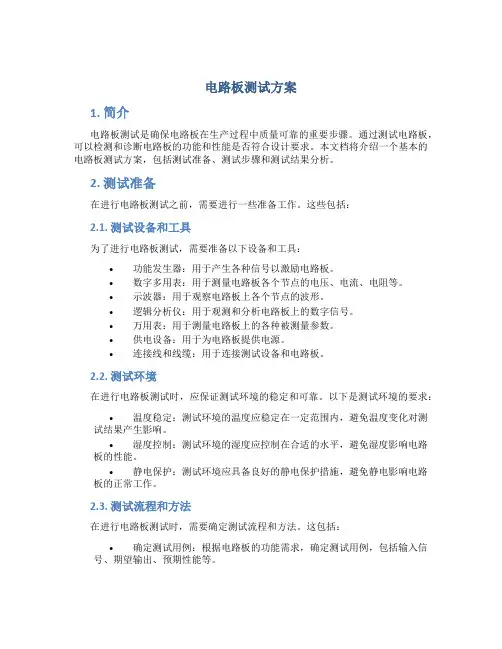

电路板测试方案1. 简介电路板测试是确保电路板在生产过程中质量可靠的重要步骤。
通过测试电路板，可以检测和诊断电路板的功能和性能是否符合设计要求。
本文档将介绍一个基本的电路板测试方案，包括测试准备、测试步骤和测试结果分析。
2. 测试准备在进行电路板测试之前，需要进行一些准备工作。
这些包括：2.1. 测试设备和工具为了进行电路板测试，需要准备以下设备和工具：•功能发生器：用于产生各种信号以激励电路板。
•数字多用表：用于测量电路板各个节点的电压、电流、电阻等。
•示波器：用于观察电路板上各个节点的波形。
•逻辑分析仪：用于观测和分析电路板上的数字信号。
•万用表：用于测量电路板上的各种被测量参数。
•供电设备：用于为电路板提供电源。
•连接线和线缆：用于连接测试设备和电路板。
2.2. 测试环境在进行电路板测试时，应保证测试环境的稳定和可靠。
以下是测试环境的要求：•温度稳定：测试环境的温度应稳定在一定范围内，避免温度变化对测试结果产生影响。
•湿度控制：测试环境的湿度应控制在合适的水平，避免湿度影响电路板的性能。
•静电保护：测试环境应具备良好的静电保护措施，避免静电影响电路板的正常工作。
2.3. 测试流程和方法在进行电路板测试时，需要确定测试流程和方法。
这包括：•确定测试用例：根据电路板的功能需求，确定测试用例，包括输入信号、期望输出、预期性能等。
•制定测试计划：根据测试用例，制定详细的测试计划，包括具体的测试步骤、测试设备和测试环境的要求。
•执行测试：根据测试计划，按照测试步骤逐一执行测试。
记录测试数据和结果。
•分析测试结果：根据测试数据和结果，分析电路板的性能，判断是否符合要求。
•修复故障：如果发现电路板存在问题，需要修复故障并重新进行测试。
3. 测试步骤下面是一个基本的电路板测试步骤示例：1.搭建测试电路：根据电路板的设计和测试需求，搭建测试电路。
连接测试设备。
2.设置测试环境：确保测试环境符合要求，包括温度、湿度和静电保护。
pcb测试方案
pcb测试方案一、引言PCB（Printed Circuit Board）是电子设备中重要的组成部分，为了确保它的质量和可靠性，需要进行严格的测试。
本文将介绍一种可行的PCB测试方案，以确保PCB在生产过程中达到预期的质量标准。
二、测试目标1. 确保电路连接正常：测试电路连接的可靠性，避免因接触不良或线路短路引起的问题。
2. 检测电气性能：测试PCB的电气特性，包括电压、电流、功耗、信号传输等参数。
3. 验证PCB设计：通过测试，验证PCB设计是否满足需求，并进行功能性验证。
三、测试方法1. 异常电压测试：通过在PCB上施加异常电压，如过电压和欠电压，测试电路的稳定性和保护功能。
2. 异常温度测试：模拟极端高温和低温环境对PCB的影响，测试PCB在不同温度下的性能。
3. 信号完整性测试：使用信号发生器和示波器，测试高速信号在PCB上的传输情况，检测信号的时延、波形失真等。
4. 静电放电测试：测试PCB的静电放电防护能力，防止由于静电放电引起的故障。
5. 焊接质量测试：对PCB上的焊接点进行可视化检查，确保焊接质量良好，无虚焊、漏焊等问题。
6. 功能测试：根据PCB的设计功能，进行相关测试，包括输入输出接口测试、开关和按钮功能测试等。
7. 可靠性测试：在标准工作条件下对PCB进行长时间测试，以验证其可靠性，在不同工作条件下测试其寿命。
四、测试设备与工具1. 特定测试设备：选择适合的测试设备，如万用表、示波器、信号发生器、热冲击箱等，来完成不同的测试任务。
2. 标准测试工具：使用标准测试工具，如测试夹具、探针、测试线缆等，以确保测试的准确性和稳定性。
五、测试流程1. 确定测试目标和要求。
2. 配置测试设备和工具。
3. 准备测试样品。
4. 进行不同的测试，按照测试方法逐步进行。
5. 记录测试数据和结果。
6. 分析和评估测试结果，判断是否符合质量标准。
7. 提出改进措施，优化PCB设计和测试过程。
六、测试结果与分析通过以上的测试，可以得出PCB的性能和质量评估结果。
PCB测试工艺及技术方法详解
PCB测试工艺及技术方法详解PCB（Printed Circuit Board）测试是在PCB制造过程中对电路板进行检测和验证的过程，旨在确保电路板质量符合设计规范。
同时，通过测试，可以及早发现并修复电路板上的缺陷，以确保电路板的可靠性和性能。
1. 目视检查（Visual Inspection）目视检查是最简单的一种PCB测试方法。
操作人员使用肉眼观察电路板上的线路、焊点以及印刷图案等，以检查电路板是否存在明显缺陷，如焊点未焊接、线路之间短路等。
目视检查的好处是成本低廉，操作简单，但是效率较低，不适用于大规模生产中。
2. 声学测试（Acoustic Testing）声学测试是一种利用超声波进行无损检测的方法。
通过超声波的传播和反射来检查电路板上的缺陷，如气泡、裂纹、焊接错误等。
声学测试技术基于超声波的频率和波长的关系进行缺陷检测，可以提供更准确和可靠的结果。
然而，声学测试的设备成本较高，需要专业的技术人员进行操作。
3. 线路连通性测试（Continuity Testing）4. 高电压测试（High Voltage Testing）高电压测试是一种测试电路板绝缘强度是否达到要求的方法。
通过施加较高的电压到电路板上，检测是否存在电路之间的漏电现象。
高电压测试主要用于高压电器和高性能电子设备的PCB测试中。
需要注意的是，高电压测试时需要采取安全措施，避免对人和设备造成损害。
5. 功能测试（Functional Testing）功能测试是一种对电路板进行正常工作情况下的整体功能验证的方法。
通过将电路板连接到相应的电源和设备上，进行各种操作和测试，来检查电路板是否符合设计要求和功能规范。
功能测试可以模拟实际使用场景，测试电路板的性能、稳定性和可靠性。
功能测试一般需要使用专业的测试设备和软件，并且需要根据具体产品的功能要求进行定制。
除了以上介绍的PCB测试方法外，还有一些其他的测试方法，如热冲击测试、震动测试、环境适应性测试等。
pcb测试工艺流程
pcb测试工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCB 测试工艺流程一、准备工作阶段在进行 PCB 测试之前，需要进行一系列准备工作。
pcb板的检测标准（工艺）
PCB板的检测标准(工艺)1.目的：减少误判，提高效益，增强品质观念！2.使用工具及材料：1.半成品PCB板测试机架1台2.双踪示波器1台3.信号发生器1台4.双针毫伏表1台5.多用插座1个6.不良标签若干3.操作程序：1. 由品质部指派专人操作并熟悉此操作流程；2.将示波器、信号发生器、双针毫伏表、半成品测试机架等电源插头接入准备好的多用插座中，并打开相应之电源开关“POW ER”;3.将信号产生器的输出“OUTPUT”信号线与示波器的输入“INPUT”信号线，红色夹子夹在一起，黑色夹子夹在一起,并执行下列校正步骤：3.1 将信号产生器的频率挡“RANGE”选择低频“10Hz”或高频“1KHz”,“FREQUENCY”挡旋至“10Hz”处;失真比率“ATTENUATOR”旋钮旋至10%处；调节频率幅度旋钮“AMPLITUOE”至所需波形幅度;3.2 将双踪示波器的“TIME/DIV”挡设定为“2ms”或“20us”处须与信号产生器输出频率相匹配；(当产生器上选择“10Hz”时,示波器上须选择“2ms”;反之选择“1KHz”时选择“20us”)3.3 选择“MODE”中的“CHOP”挡，调节“VOL TS/DIV”*2选择“2V”挡位；信号输入“INPUT” *2置于“A C”处；旋动“POSITION”旋钮置两波形重叠；如波形不清晰、歪斜、不稳定等，需调节“FOCUS”、“TRA CE/ROTATION”、“- LEVEL +”等旋钮；至到波形清晰、正、稳定为此4.调节好测试程序,将夹好的信号线解开,分别夹在半成品测试机架的指定夹线柱上;4.1 信号产生器的输出“OUTPUT”信号线*1根，红/黑色夹子夹在测试机架上注明信号输入“INPUT”+、-”相应位置上；（红夹“+”、黑夹“-”）4.2 将双踪示波器的输入“INPUT”信号线*2根,红\黑夹子夹在测试机架上已注明信号输出“OUTPUT +、-”相应位置上;(红夹“+”、黑夹“-”)；5.PCB板的测试方法与要求:5.1由拉上取到上工序完成好的PCB组件,压入相应测试机架的槽位中固定;5.2 将PCB板上的电源开关打开,PCB板上的指示灯(LED)亮;5.3当产生器“RANGE”选择10Hz（1KHz），示波器的“TIME/DIV”选择2ms（20us）时，给测试机架输入100Hz或10KHz信号时,旋转电位器(VR)至最大;(这时产生器上的失真比率旋到10%处)，而两正弦波输出波形电压上、下幅度错位不得≥0.5V,如图:（一、二、三）1V 1V5V 5V 5V （√）（×）（×）（一）（二）（三）5.4 旋动各电位器观察所测PCB板输出波形是否有：全无、无波、一边波、灯不亮、波形异常等现象；5.5 将“双针毫伏表”的音频测试插头插入待测PCB音频输出耳机孔内（没有耳机功能的取消此动作）5.6.1将毫伏表的“CH1/2”、“CH2”调节器同时调至10dB处；5.6.2将PCB板的各音量旋钮“VOL”调至最大；5.6.3 看红、黑毫伏表针是否同步运行，读数如：-20 -10 -5 -2Db 当红、黑指针同时指到-5dB或-10dB时，读数为-5dBx10dB=-50dB[-10dBx10dB=-100dB]。
PCB测试工艺技术
PCB测试工艺技术随着电子行业的迅速发展，PCB板的应用越来越广泛。
为了保证产品品质和稳定性，在生产过程中需要进行PCB测试工艺技术。
本文将介绍PCB测试工艺技术的原理、方法和流程，以及相关的测试仪器设备和常见的测试问题及其解决办法。
一. PCB测试工艺技术的原理和方法PCB测试工艺技术是指在电子产品的生产过程中，通过一系列的测试工序对生产出的PCB板进行测试，以检测PCB板的功能是否符合要求。
其原理是通过测试PCB板的电气性能来判断PCB板的质量。
主要包括以下方法：1.电路连通性测试电路连通性测试是一项起始测试，它可以检测PCB板电路的连通情况，比如是否有开路、短路等问题。
测试方法主要有针式测试和机器式测试两种。
针式测试需要用到专用的测试针，将它们插入PCB板上的测试点进行测试。
机器式测试则需要用到自动测试仪器，它可以快速地测试PCB板上大量的测试点。
2.点数测试点数测试可以检测PCB板上有多少电路，而这些电路是通过测试的。
这一测试方法可以帮助检测出任何未能测试过的区域，以便进行必要的修改和改进。
3.板面外观检查板面外观检查是指检查PCB板在制造过程中是否晶体尺寸、线宽和孔径符合规格要求。
此外，维修和维护人员也可以用它来检查PCB板是否已受到某些损害，如触电或电子计算机。
二. PCB测试工艺技术的流程PCB测试的流程主要包括以下步骤：1.确定测试项目。
在进行PCB测试之前，需要确定测试的项目，即确定测试的类型和范围。
2.准备测试样品。
准备好要测试的PCB板和相应的测试仪器。
同时确保测试样品在一定条件下，如温度、湿度、电源等情况下的测试。
3.进行测试。
根据测试项目进行测试。
4.记录测试结果。
根据测试结果建立PCB板的测试报告。
5.总结和改进。
总结测试结果，确定下一步工作的方向，并改进测试方法和测试参数等。
三. PCB测试工艺技术的测试仪器设备常见的PCB测试工艺测试仪器设备有：1.万用表2.直流电源和交流源3.频率计和波形发生器4.示波器5.网络分析仪6.自动测试仪7.参数测试仪等。
PCB板的测试方法
PCB板的测试方法PCB板是电子产品中必不可少的组成部分，负责连接各个电子元器件，并传递电信号和电能。
为了确保PCB板的质量，需要对其进行严格的测试。
下面将介绍一些常用的PCB板测试方法。
1.目视检查：这是最简单也是最常用的测试方法之一，通过肉眼观察PCB板上的焊点、引线和元器件等是否存在损坏、短路、接触不良等问题。
同时还可以检查是否有明显的腐蚀、裂纹等。
2.电气连通测试：通过使用测试仪器对PCB板的电气连通性进行测试。
通常使用万用表、电阻表、电源等仪器进行测试，检测PCB板上的导线和元件之间的连接是否正常，避免开路、短路和接触不良等问题。
3.焊点测试：焊点是连接元器件与PCB板的重要部分，所以需要进行焊点测试。
可以使用显微镜或特殊的测试仪器对焊点进行检查，确保焊点的质量和牢固性。
4.功能性测试：对PCB板进行功能性测试，可以通过电源连接电路并使用测试仪器或设备进行测试，检测PCB板上各部分的电路和电子元器件是否正常工作。
5.环境适应性测试：测试PCB板在各种环境条件下的适应性。
可以将PCB板放入高温、低温、潮湿等环境中，检测其在不同环境下是否能正常工作。
6.信号完整性测试：用于测试信号的传输和接收是否正常，避免信号丢失、干扰和失真等问题。
可以使用示波器等仪器进行测试。
7.绝缘测试：用于测试PCB板上的绝缘性能，检测是否有漏电、绝缘损坏等问题。
可以使用绝缘电阻测试仪进行测试。
8.高频测试：用于测试PCB板在高频环境下的电性能。
主要通过网络分析仪等仪器进行测试。
9.可靠性测试：测试PCB板的可靠性和寿命。
可以使用加速老化测试、振动测试、冲击测试等方法进行测试，以验证PCB板的可靠性。
10.X射线检测：用于检测PCB板内部的焊点连接情况，以及检查是否存在线路间的短路、开路等问题。
可以通过X射线检测设备进行测试。
通过以上的测试方法，可以全面地检查PCB板的质量和性能，确保其可以正常工作并符合设计要求。
PCB测试方法
1．防焊品质检测：直接目视检察，再以1.5 ~10倍放大镜审视。
2．密着性（胶带测试）：按IPC-TM-650中TM2.4.28.1的规定，用3M 胶带做涂膜抗剥离强度测试。
3．硬度测试：依IPC-SM-840C 3.5.1/TM 2.4.27.2标准做硬度测试，用一片经过后烤的板子，用铅笔硬度计（JIS规格）约一牛顿的力成45℃的角在板面上画一条约一英寸长的线，用橡皮擦除碳粉并检查板上是否有刮痕，以刮痕不露铜为准。
4．耐酸碱性测试：依IPC-SM-840C 3.6.1.1标准，取6PNL化银试板各2片浸入10%HCl、10%H2SO4、10%NaOH溶液中30 min﹔另取6PNL OSP 试板各2片浸入10%HCl、10%H2SO4、10%NaOH溶60min后观察表面是否有起泡、剥离、变色等情形发生，再用3M胶带做剥离测试5．耐溶剂性：依IPC-SM-840C 3.6.1.1标准，清洗涂膜表面，观察表面是否有起泡、剥离、变色等情形发生，后用3M胶带做剥离测试6．耐高温性：1）焊接性：按IPC-SM-840C 3.7，依据J-STD-003进行焊接时，检验对焊接点的焊接性有无不良影响。
2）耐焊锡性：按IPC-SM-840C 3.7.2，依据指定条件（J-STD-004：M 助焊液，J-STD-006：Sn60或Sn63型焊锡）进行焊接后检验有无锡膏密着于涂膜。
3）焊锡耐热性：焊锡后观察涂膜外观，检验有无起泡﹔施以胶带拉扯试验后，检验有无剥离等不良情形发生4）耐喷锡性：经喷锡前处理上助焊剂后喷锡，检验涂膜是否有起泡、剥离等情形发生，再施以胶带拉扯试验后，观察涂膜外观。
5）漂锡试验：温度：260℃，时间10S，试验三次；288℃，时间10S，试验三次。
后检验涂膜是否有起泡、剥离等情形发生。
7．检验塞孔效果：取板切BGA位做切片数个检验塞孔效果。
-8．检测线路上油墨厚度：取化银和OSP板做切片数个，测量线路上不同位置的油墨厚度。
PCB测试工艺
PCB测试工艺PCB是指印刷电路板，是电子产品中不可或缺的基础部分之一。
PCB测试工艺是指在生产过程中对PCB进行各种测试以保证其质量和可靠性的工艺。
虽然测试工艺只占PCB生产中的一小部分，但其重要性不可忽视。
在长期的生产实践中，高质量的测试工艺不仅能提高产品的生产效率，而且可以提高产品的质量和稳定性，从而减低了生产成本和提高了产品的竞争力。
PCB测试工艺主要包括电性能测试、光学显微镜检查、X-ray 检查等。
电性能测试是常见的测试方法之一。
主要测试电路板上的运行电流和电压等电气参数。
在测试时，需要对电路板的各个接点逐一进行测试，以确保电路板运行正常。
由于电性能测试可以将电气参数定量测定，测试能够非常精准，可靠。
而且这种测试方式具有其它测试方式无法取代的优势，由于其高精度，它被广泛地应用于生产环节，尤其在电子产品生产中必不可少。
其次是光学显微镜检查。
通过放大电路板上的各个部件，光学显微镜检查能够检查到微小的缺陷，例如电路板上的缺损、划痕和氧化等。
这种检查方法对于一些非常微小的缺陷可以发现并报告，让生产线的工人能够及时进行修正，保证回路的可靠性。
即使该方法不能完全替代一些更高精度的测试方法，但在生产环节中还是非常必需的。
此外，X-ray检查也是一种常见的测试方法。
该测试方法能够对电路板内部的结构进行检查，此方法可以确保电路板设计的准确性并检查是否有残留物或不正确设计的连接。
在机器人、航空航天等一些高端领域，需要尤为重视这种检查方法，以保证产品的质量和可靠性。
在现代电子产品的研发过程中，产品的复杂性与日俱增。
虽然各种测试工艺具有其唯一的优势，但是不同的测试方法会给生产环节带来额外的盲目和复杂度。
因此，生产中必需对测试工艺进行科学的规划，尽量把每个测试工艺同其他测试工艺配合一起使用，以避免产品质量受到影响。
值得注意的是，测试工艺是为确保电子产品的质量和稳定性服务的，因此需要选择合适的测试设备和方法。
在不同的产品中，不同的测试方法和仪器需要有不同的使用，以确保产品质量和成本有效控制。
PCB测试介绍解析
PCB测试介绍解析PCB测试是指对印刷电路板（Printed Circuit Board，PCB）进行各种测试，旨在确保其质量和性能符合规格要求。
测试过程通常包括电气测试、可靠性测试和功能测试等。
本文将对这些测试的基本原理、常用方法和测试设备进行详细介绍。
1.电气测试电气测试是对PCB上的电路连接进行检查的一种测试方法。
它主要通过测量电阻、电容、电感、电压和电流等参数来检查电路的连接是否正确，并保证电路在各种工作条件下能够正常工作。
常用的电气测试方法有：（1）结对测试：将电路板的两个引脚结对连接，并通过外部测试仪器对连接进行测量，以确定电路是否正常连接。
（2）点对点测试：将测试仪器的探针与电路板的引脚一一对应连接，并通过测试仪器对引脚进行测量，以判断电路是否正常连接。
2.可靠性测试可靠性测试是对PCB在各种环境条件下长时间运行测试的一种方法。
它主要通过模拟PCB在实际使用情况下的工作环境，并检测PCB在这些环境中的性能是否稳定和可靠。
常用的可靠性测试方法有：（1）温度循环测试：将PCB置于高温和低温环境中交替测试，以模拟PCB在温度变化较大的环境中的性能。
（2）湿度循环测试：将PCB置于高湿度和低湿度环境中交替测试，以模拟PCB在湿润环境中的性能。
（3）振动测试：对PCB进行振动测试，以模拟PCB在振动环境中的性能。
（4）耐久性测试：对PCB进行长时间连续工作测试，以模拟PCB在长时间使用情况下的性能。
3.功能测试功能测试是对PCB上各个功能模块进行测试的一种方法。
它主要通过模拟PCB在实际使用情况下的工作状态，检测PCB各个功能模块的性能是否符合设计要求。
常用的功能测试方法有：（1）信号发生器测试：通过信号发生器产生不同频率、幅度和波形的信号，输入到PCB上进行测试，以检测PCB对不同信号的处理能力。
（2）逻辑分析仪测试：通过逻辑分析仪对PCB上的数字信号进行采样和分析，以检测PCB上的逻辑电路是否正常工作。
电路板测试方案
电路板测试方案引言在电子设备的制造过程中，电路板的质量和可靠性是至关重要的。
为了确保电路板的正常运行和稳定性，需要进行严格的测试。
本文将介绍一种电路板测试方案，包括测试的流程、方法和工具，以及测试的结果分析和改进。
测试流程1.测试准备阶段：在测试之前，需要准备好测试环境和测试设备。
这包括搭建测试台和连接测试仪器，确保所有的测试设备都正常工作。
2.功能测试：首先进行功能测试，验证电路板的基本功能是否正常。
通过输入不同的信号和数据，观察输出是否符合预期。
这一步主要用来测试电路板是否按照设计要求工作。
3.性能测试：在功能测试通过后，进行性能测试，评估电路板的性能指标。
根据设计要求，设置不同的测试条件，如温度、频率、电压等，通过对电路板进行持续测试，得到性能数据。
4.可靠性测试：可靠性测试是为了验证电路板在长时间使用和恶劣环境下的稳定性。
通过模拟实际使用条件，如高温、低温、湿度等，对电路板进行连续测试，并记录下测试结果。
5.故障分析：如果在测试过程中发现问题或出现故障，需要进行仔细的分析，找出问题的原因。
通过使用各种测试设备和工具，对故障进行定位和修复。
6.测试报告：最后，将测试结果整理成测试报告，包括测试目的、测试过程、测试数据和分析。
测试报告应清晰明确，便于工程师对电路板进行改进和优化。
测试方法和工具1.功能测试方法：通过使用信号发生器、示波器、多用途测试仪等测试设备，对电路板进行输入输出的测试。
输入不同的信号和数据，观察输出是否符合预期。
可以使用自动化测试软件进行功能测试的自动化。
2.性能测试方法：按照设计要求和规范，设置不同的测试条件，如温度、频率、电压等。
通过使用测试设备，如频谱仪、电压表、功率计等进行性能测试。
测试数据可以通过数据采集卡和编程软件进行自动采集和分析。
3.可靠性测试方法：使用恶劣环境模拟设备，如高温箱、湿热箱等，对电路板进行长时间运行测试。
可以使用自动化测试设备和监控软件进行可靠性测试的自动化控制和数据采集。
PCB线路板电测技术详解
PCB线路板电测技术详解一、电性测试PCB板在生产过程中，难免因外在因素而造成短路、断路及漏电等电性上的瑕疵，再加上PCB不断朝高密度、细间距及多层次的演进，若未能及时将不良板筛检出来，而任其流入制程中，势必会造成更多的成本浪费，因此除了制程控制的改善外，提高测试的技术也是可以为PCB制造者提供降低报废率及提升产品良率的解决方案。
在电子产品的生产过程中，因瑕疵而造成成本的损失，在各个阶段都有不同的程度，越早发现则补救的成本越低。
" The Rule of 10s "就是一个常被用来评估PCB在不同制程阶段被发现有瑕疵时的补救成本。
举例而言，空板制作完成后，若板中的断路能实时检测出来，通常只需补线即可改善瑕疵，或者至多损失一片空板；但是若未能被检测出断路，待板子出货至下游组装业者完成零件安装，也过炉锡及IR重熔，然而却在此时被检测发现线路有断路的情形，一般的下游组装业者会向让空板制造公司要求赔偿零件费用、重工费、检验费等。
若更不幸的，瑕疵的板子在组装业者的测试仍未被发现，而进入整体系统成品，如计算机、手机、汽车零件等，这时再作测试才发现的损失，将是空板及时检出的百倍、千倍，甚至更高。
因此，电性测试对于PCB业者而言，为的就是及早发现线路功能缺陷的板子。
下游业者通常会要求PCB制造厂商作百分之百的电性测试，因此会与PCB制造厂商就测试条件及测试方法达成一致的规格，因此双方会先就以下事项清楚的定义出来：1、测试资料来源与格式2、测试条件，如电压、电流、绝缘及连通性3、设备制作方式与选点4、测试章5、修补规格在PCB的制造过程中，有三个阶段必须作测试：1、内层蚀刻后2、外层线路蚀刻后3、成品每个阶段通常会有2~3次的100%测试，筛选出不良板再作重工处理。
因此，测试站也是一个分析制程问题点的最佳资料收集来源，经由统计结果，可以获得断路、短路及其它绝缘问题的百分比，重工后再行检测，将数据资料整理之后，利用品管方法找出问题的根源，加以解决。
